Concept2 OPP2060 User manual

OPP2060
Odsavač par podstavný
Odsávač pár podstavný
Wyciąg kuchenny podstawiany
Vapor island absorber
SK PL ENCZ

CZ
1OPP2060
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po
celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby,
které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Důležitá upozornění...............................2
Popis výrobku ....................................3
Popis ovládacího panelu...........................3
Návod k obsluze ..................................4
Čištění a údržba...................................4
Instalace spotřebiče ...............................5
Servis ............................................7
Ochrana životního prostředí .......................7
Technické parametry
Napětí 230 V ~ 50 Hz
Příkon 150 W
Provedení podstavné
Montáž pod horní skříňku
Šířka 600 mm
Hloubka 480 mm
Výška 150mm
Průměr výstupního potrubí 100mm
Počet ventilátorů 1
Počet stupňů výkonu ventilátorů 3
Kapacita max. 320 m3/h
Počet tukových filtrů 2
Režim odvětrávání nebo recirkulace
Osvětlení 1 x 40W žárovka
Hmotnost 4,8kg
Hlučnost, odvětrávání/recirkulace < 54/56 dB(A)
PODĚKOVÁNÍ

CZ
2OPP2060
DŮLEŽITÁ UPOZORNĚNÍ:
Při dodání spotřebiče
• Ihnedpododánízkontrolujteobalaspotřebič,zdanevzniklyškodypřipřepravě.
• Pokudjespotřebičpoškozen,nezprovozňujteho.Conejdřívesespojtesdodavatelem.
• Předprvnímpoužitímodstraňtezespotřebičevšechnyobalyamarketingovémateriály.
• Obalovýmateriálřádnězlikvidujte.
Při instalaci
• Spotřebičjeurčenýkmontážipodhornískříňkukuchyňskéhonábytku.
• Přiinstalaciapřipojeníseřiďtemontážnímnávodem.
• Přiinstalacimusíbýtspotřebičodpojenodelektrickésítě.
• Předprvnímuvedenímspotřebičedoprovozusepřesvědčte,zdajevašedomácíelektroinstalaceuzemněna
a zda odpovídá všem platným bezpečnostním předpisům.
• Ověřte,zdapřipojovanénapětíaproudovéjištěníodpovídáhodnotámnatypovémštítkuspotřebiče.Používejte
pouze přívod elektrického napětí s uzemněním.
• Poinstalacimusíbýtvolněpřístupnáelektrickázástrčkanebojističspotřebiče.
• Vášspotřebičmusíinstalovatapřipojovattechnikspříslušnýmoprávněním.
• Vpřípadě,žespotřebičnebudesprávněpřipojennebobudeuvedendoprovozubezodbornéinstalace,můžese
vyskytnout nebezpečí těžkých zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo nesprávným
elektrickým připojením.
V běžném provozu
• Nepoužívejtespotřebičjinak,nežjepopsánovtomtonávodu.
• Spotřebičužívejtejenvdomácnosti a pouzekodsávánípar vzniklýchpřivařenípokrmů nebo krecirkulaci
a pohlcování pachů vznikajících při vaření pokrmů.
• Spotřebič instalujte minimálně 650mm nad elektrické sporáky (nebo elektrické varné desky) a minimálně
750 mm nad plynové sporáky (nebo plynové varné desky).
• Nesahejtenaspotřebičvlhkýmanebomokrýmarukama.
• Předčištěnímaúdržbounebovpřípaděporuchyvypnětespotřebičavytáhnětezástrčkuzezásuvkyelektrického
napětí nebo vypněte příslušný jistič.
• Přivypojováníspotřebičezezásuvkyelektrickéhonapětínikdynetahejtezapřívodníkabel,aleuchoptezástrčku
a tahem ji vypojte.
• Pravidelněkontrolujtespotřebičipřívodníkabelzdůvodupoškození.Nezapínejtepoškozenýspotřebič.
• Neponořujtepřívodníkabelnebozástrčkudovodyanidojinékapaliny.
• Není-lispotřebičvprovozu,dbejtenato,abybylyvšechnyjehoovládacíprvkyvevypnutépoloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambování)! Pokud sundáte varnou nádobu
zplynovéhohořáku,snižtejehoplamennaminimumnebohovypněte!
Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému
nádobí. Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by
nebezpečíroztaveníplastovýchdržadel,nebezpečípožáruapoškozeníspotřebiče!
• Pokudfritujetenebosmažítepokrmy,mějtejestálepoddohledem.Připřehřátíolejehrozínebezpečípožáru!
• Dodržujteintervalyprovýměnuačištěnífiltrů(minimálněkaždé2měsíce).Přinedodrženítěchtopožadavků
vznikávlivemusazovánítukuvefiltrechnebezpečípožáru!
• Přiodváděníodsávanéhovzduchujenutnédodržovatvšechnyodpovídajícíplatnénormyaúřednípředpisy.

CZ
3
OPP2060

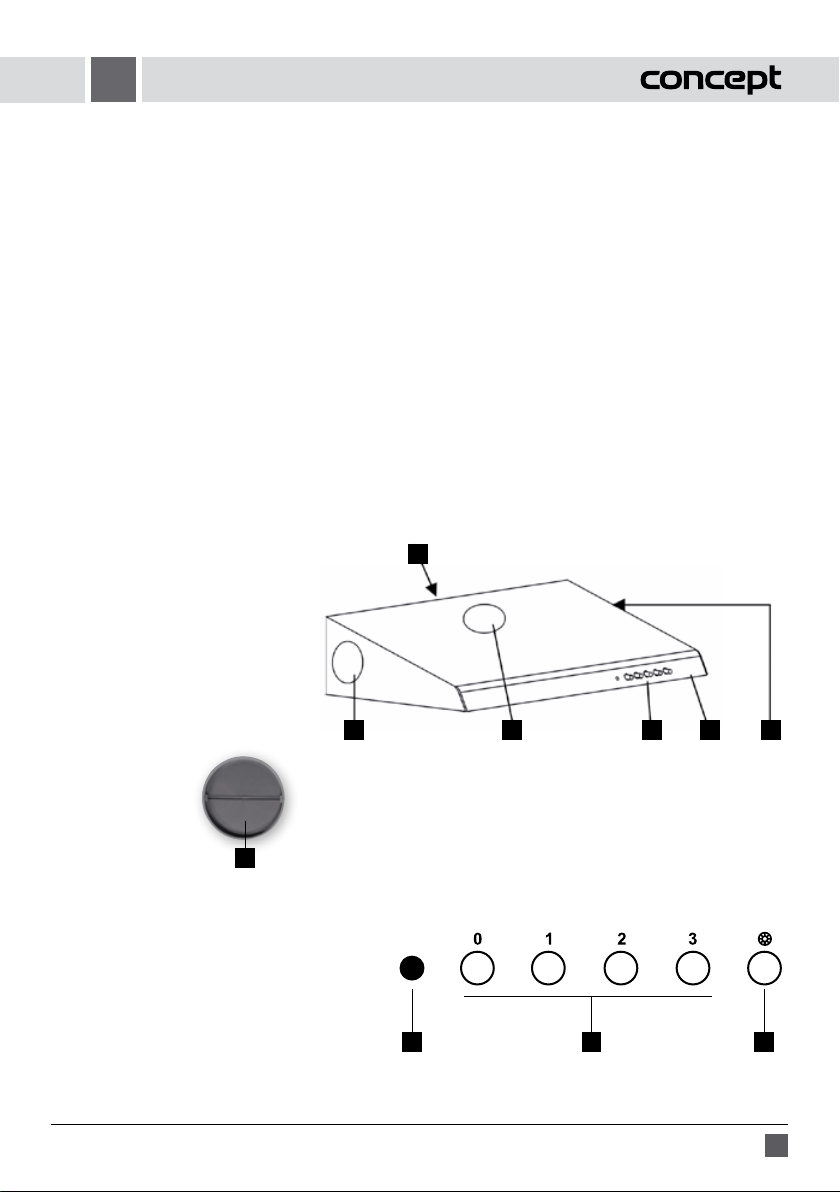

POPIS VÝROBKU
A Tělo spotřebiče
B Ovládací panel
C Horní výstupní otvor
D Boční výstupní otvory
E Zadní výstupní otvor
Příslušenství
F Zpětná klapka
• Přiodvětrávacímrežimu bymělbýtprůměr odvětrávacíhopotrubí přibližněstejnýjakoprůměrvýstupního
potrubí odsavače (100 mm).
• Odsávaný vzduch nesmí být zaveden do komína pro odvod spalin a zplodin nebo do šachty, která slouží
k odvětrávání místností, v nichž jsou instalována topeniště.
• Připrovozuspotřebiče vodvětrávacímrežimuje třebazajistitdostatečnýotvorpro přiváděnývzduch,jeho
velikost by měla být přibližně stejná nebo větší, než velikost otvoru pro odsávaný vzduch.
• Přisoučasnémprovozuspotřebičevodvětrávacímrežimuatopenišťnesmíbýtvmístnostipodtlakvětšínež
4 Pa (0,04 mbar).
• Nepoužívejtejinépříslušenství,nežjedoporučenovýrobcem.
Jsou-li v domácnosti děti
• Nedovoltedětemanesvéprávnýmosobámsespotřebičemmanipulovat,používejtehomimojejichdosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní
způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné
seznámené osoby.
• Dbejtezvýšenéopatrnosti,pokudjespotřebičpoužívánvblízkostidětí.
• Nedovolte,abybylspotřebičpoužívánjakohračka.
F
POPIS OVLÁDACÍHO PANELU
1. Kontrolka provozu
2. Tlačítka pro nastavení stupně výkonu
ventilátoru
3. Tlačítko pro zapnutí/vypnutí osvětlení
E
D C B A D
1 2 3

CZ
4
NÁVOD K OBSLUZE
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej otřít vlhkým hadříkem.
Režim odvětrávání
V tomto režimu jsou odsávané páry odvětrávány výstupním potrubím do odvětrávací šachty ven z místnosti. Pokud
jsouvespotřebičiinstalovanéuhlíkovéfiltry,vyjměte je (viz odstavec Čištění a údržba).
1.Tlačítkypronastavenístupněvýkonuventilátoru(2)zvoltepožadovanývýkonventilátoru(1-3).
2. Po použití spotřebič vypněte stisknutím tlačítka„0“.
Režim recirkulace
Pokud nemáte možnost odvádět odsávané páry ven z místnosti, lze zvolit režim recirkulace. V tomto režimu jsou
odsávanépáry filtroványpřeskovovéfiltryapřesuhlíkovéfiltry.Aktivníuhlíkvtěchtofiltrechpohlcujepachy
a vyčištěný vzduch proudí zpět do místnosti. Pro tento režim je nutné dokoupit a namontovat odpovídající
uhlíkovéfiltry(vizodstavecČištěníaúdržba).
3.Tlačítkypronastavenístupněvýkonuventilátoru(2)zvoltepožadovanývýkonventilátoru(1-3).
4. Po použití spotřebič vypněte stisknutím tlačítka„0“.
Zapnutí/vypnutí osvětlení
Stisknutím tlačítka zapnete nebo vypnete osvětlení.
ČIŠTĚNÍ A ÚDRŽBA
• Předúdržbouačištěnímvypojtepřívodníkabelzezásuvkyelektrickéhonapětínebovypnětejističelektrické
zásuvky spotřebiče.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Všechnyovládacíprvkynastavtedovypnutépolohy.
• Vnějšípovrchspotřebičečistětevlhkýmhadříkem,příp.použijteneutrálníčisticíprostředek.
• Nepoužívejte k čištění drátěnku, drsné houbičky, abrazivní prostředky, rozpouštědla nebo agresivní čisticí
prostředky.
• Kčištěníspotřebičenepoužívejteparníčistič!
Čištění a výměna filtrů
a) Kovové tukové filtry
Při normálním používání spotřebiče by kovové tukové filtry měly být
vyčištěny každé 2 měsíce.V případě častějšího smažení nebo fritování
tentointervalzkraťte.
Nepoužívejte spotřebič bez řádně nasazených kovových tukových filtrů.

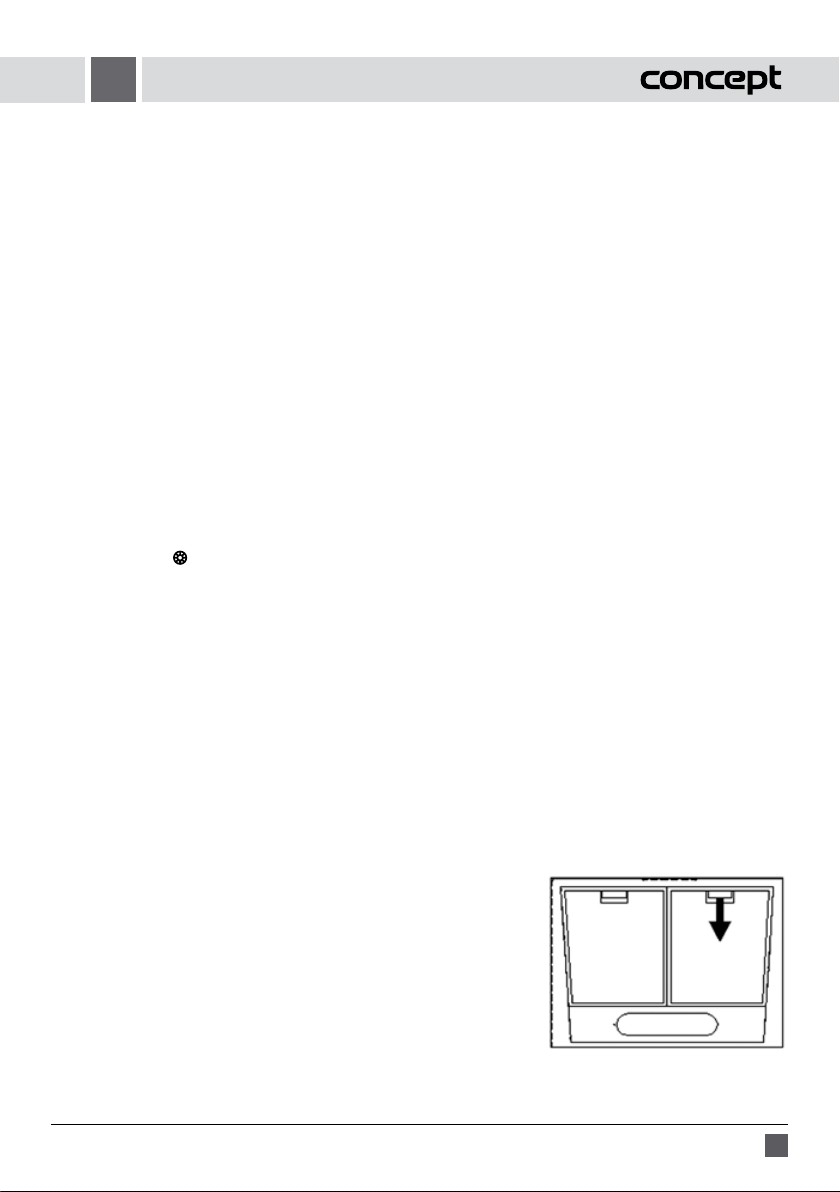

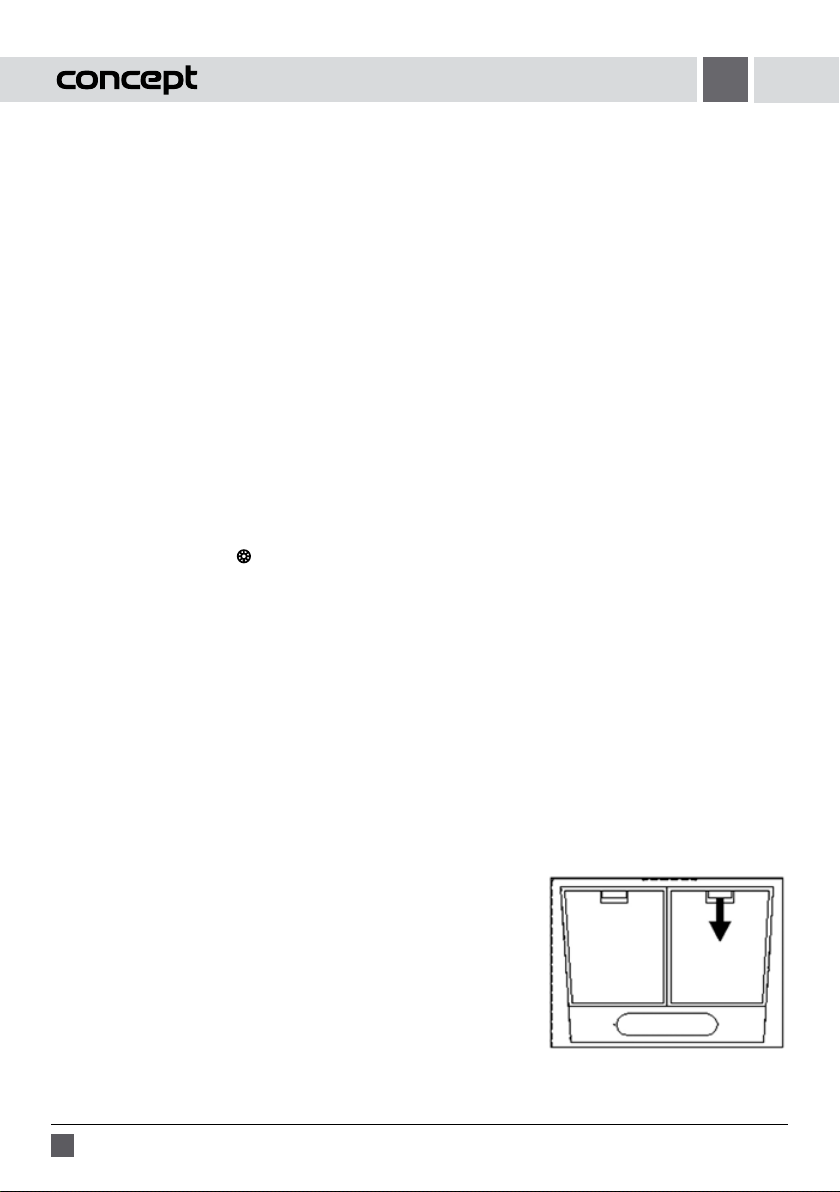

1. Kovové filtry vyjměte (Obr. 1). Pokud jsou osazeny uhlíkovými filtry, tak
tyto filtry odstraňte.
2. Nechte kovové filtry odmočit v teplé vodě s přídavkem saponátu.Vyčistěte
je jemným kartáčkem, opláchněte čistou vodou a nechte oschnout.
3.Úplněsuchéltryopačnýmpostupemnasaďtezpět. Obr. 1
OPP2060

CZ
5
OPP2060
b)Uhlíkovéfiltry(nutnodokoupit)
Tytofiltrysepoužívajípouzevrežimurecirkulace.
Filtry obsahují aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a ztratí absorpční
funkci.Tytofiltrynelzeumývatnebojinakčistit.
Přinormálnímpoužíváníspotřebičebyuhlíkovéfiltrymělybýtvyměněnykaždé2měsíce.Vpřípaděčastějšího
smaženínebofritovánítentointervalzkraťte.
1.Vyjmětekovovéfiltry(Obr.1)aznichsejměteuhlíkovéfiltry.

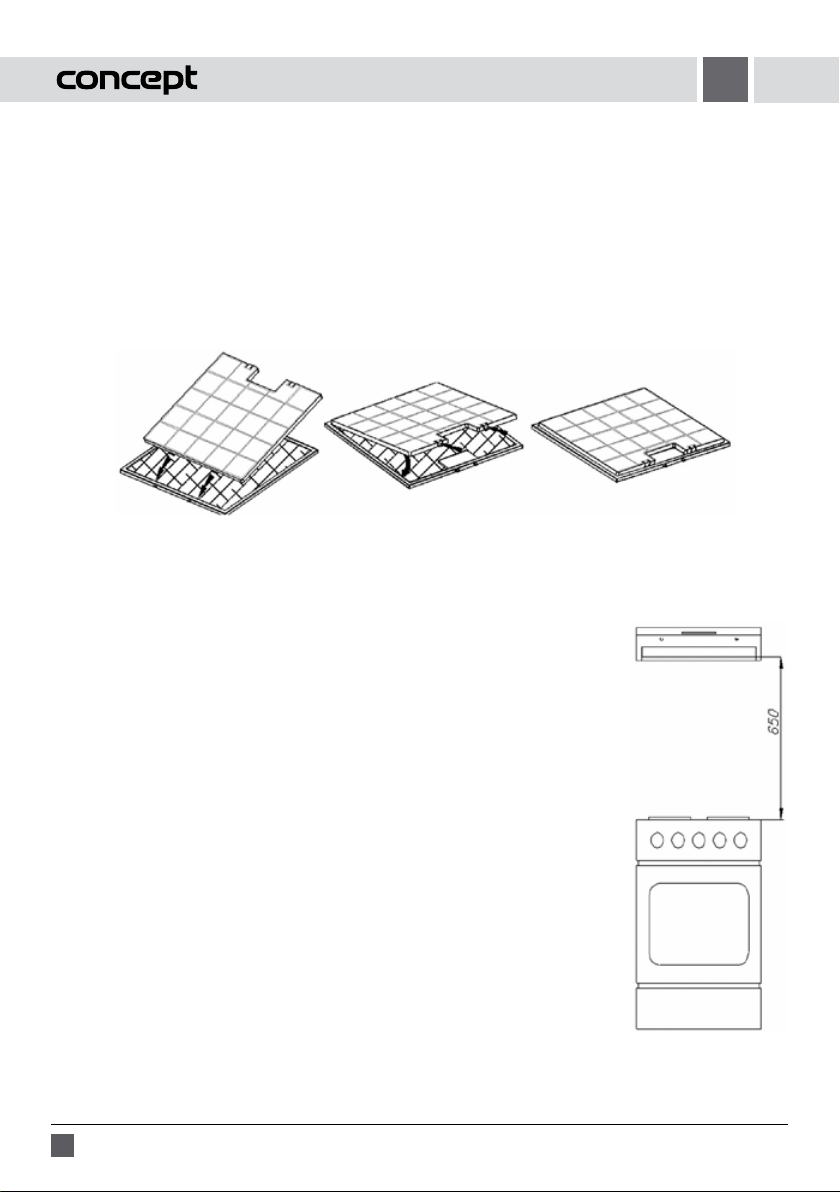

2.Nasaďtenovéuhlíkovéfiltrynakovovéfiltry(Obr.2)aceleknasaďtezpět.

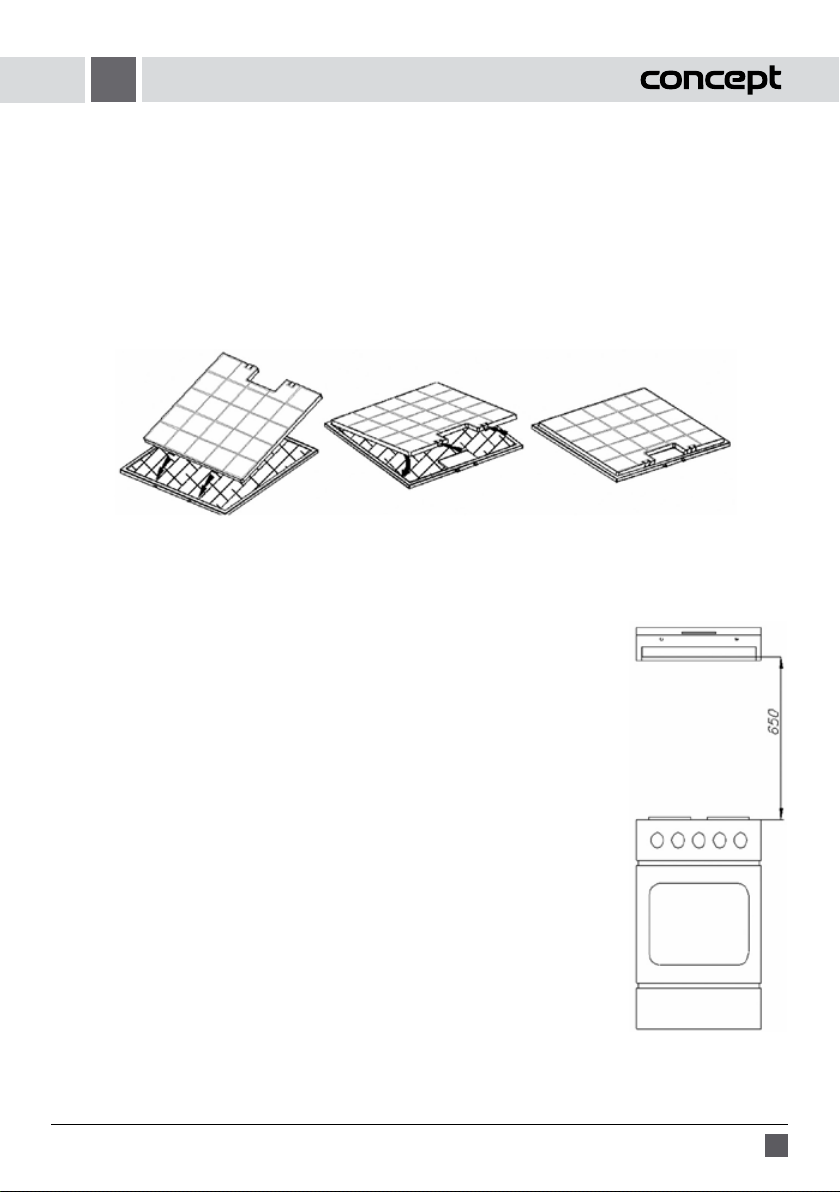

Obr. 2
INSTALACE SPOTŘEBIČE
• Připojení spotřebiče by měl provádět kvalifikovaný odborník!
• Odpovědnostzainstalacispotřebičemákupující,nevýrobce.Nazávadyzpůsobené
nesprávnou instalací se nevztahuje záruka.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové
materiály.
• Doporučujemeinstalacisvěřitodbornéfirmě.
• Výrobcenenesejakoukolivodpovědnostzaškodyzpůsobenénaosobách,zvířatech
a věcech v důsledku nesprávné instalace.
Při instalaci spotřebiče dodržujte následující postup:
1. Vyjměteobatukové(příp.uhlíkové)filtry.
2. Pro režim odvětrávání si zvolte jeden ze tří výstupních otvorů. Nevyužité otvory
musí být uzavřeny přiloženými kryty, aby nesnižovaly účinnost spotřebiče. Pro
režim recirkulace uzavřete všechny čtyři výstupní otvory.
3. Přiložte spotřebič na spodní stranu horní skříňky kuchyňského nábytku.
Zkontrolujte podle Obr. 3 minimální požadovanou montážní výšku spotřebiče (650
mm pro elektrické a 750 mm pro plynové varné desky).
4. Spodním otvorem ve spotřebiči uvidíte upevňovací otvory pro zavěšení. Vyznačte
si jejich polohu na stěně a na spodní stěně skříňky.
5. Vyznačte si polohu a průměr otvoru pro výstupní potrubí.
6. Vyvrtejteotvoryprozavěšenínazeď,příp.iprovýstupnípotrubí.

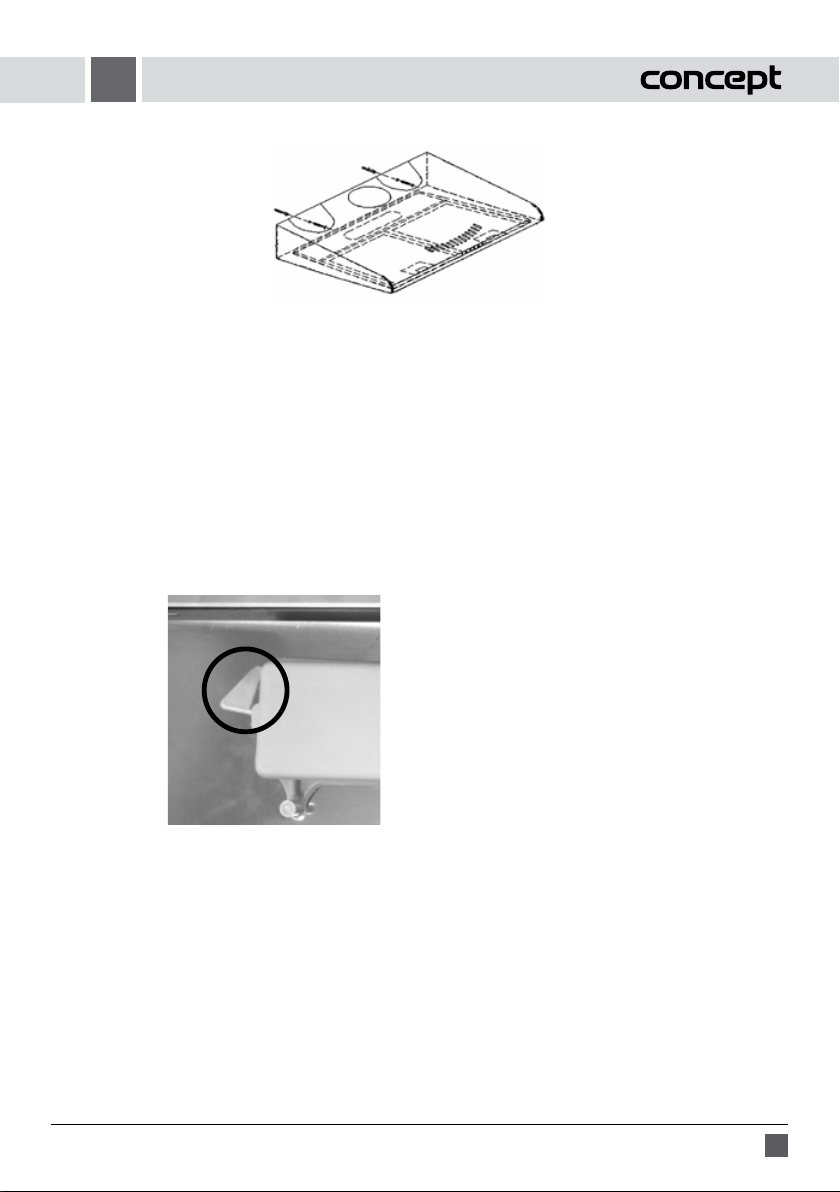

7. Upevněte spotřebič přiloženými hmoždinkami a vruty na stěnu (Obr. 4).
Obr. 3

CZ
6OPP2060
Demontáž
Při demontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem demontujte jednotlivé
části spotřebiče.
Obr. 4
8. Upevněte spotřebič přiloženými vruty na spodní desku skříňky.
9. Nasaďtenazvolenývýstupníotvorventilátoruzpětnouklapkuaspojte pružnýmpotrubímvýstupníotvor
ventilátoru s otvorem ve stěně.
Pozn.: Pružné potrubí není součástí dodávky.
10. Vrežimurecirkulacebudevýstupnívzduchvyfukovánotvoryvhornípředníčástispotřebiče.
Pro režim recirkulace musíte provést následující úpravu spotřebiče:
a) Uzavřete přiloženými kryty všechny čtyři výstupní otvory.
b) Překlopením klapky na vnitřní straně horního krytu (Obr. 5, poz. A) do spodní krajní polohy otevřete výstup
vzduchu na horní přední části spotřebiče.
11. Nasaďtetukový(příp.uhlíkový)filtr.
12. Připojte přívodní kabel do zásuvky elektrického napětí.
Obr. 5
A
DOKOUPITELNÉ PŘÍSLUŠENSTVÍ
Kovovýtukovýfiltr1ks obj.kód61990008 cenadleplatnéhoceníku
Uhlíkovýfiltr1ks obj.kód61990005 cenadleplatnéhoceníku

CZ
7
OPP2060
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujterecyklaciobalovýchmateriálůastarýchspotřebičů.
• Krabiceodspotřebičemůžebýtdánadosběrutříděnéhoodpadu.
• Plastovésáčkyzpolyetylénu(PE)odevzdejtedosběrumateriálukrecyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Symbolnavýrobkunebojehobaleníudává,že tentovýrobeknepatřído domácího odpadu. Je nutné odvézt
ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace
tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by
jinakbylyzpůsobenynevhodnoulikvidacítohotovýrobku.Podrobnějšíinformaceorecyklacitohotovýrobkuzjistíte
u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
SERVIS
Výměna žárovky
Předvýměnounechtežárovkuvychladnout.Hrozínebezpečípopálení!
Výměnuproveďtenásledujícímzpůsobem:
• Vypojtepřívodníkabelzezásuvkyelektrickéhonapětínebovypnětejističelektrickézásuvkyspotřebiče.
• Demontujtekrycískloaproveďtevýměnužárovkyzanovou,stejnéhotypu(max.40W)!
• Upevnětekrycísklozpět.
Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný
servis.

SK
8OPP2060
Výrobcasivyhradzujeprávonaprípadnétechnickézmeny,tlačovéchybyaodlišnostivovyobrazeníbezpredchádzajúceho
upozornenia.
OBSAH
Technické parametre ..............................1
Dôležité upozornenie .............................2
Popis výrobku ....................................3
Popis ovládacieho panela..........................3
Návod na obsluhu.................................4
Čistenie a údržba .................................4
Inštalácia spotrebiča ..............................5
Servis ............................................7
Ochrana životného prostredia .....................7
Technické parametre
Napätie 230 V ~ 50 Hz
Príkon 150 W
Vyhotovenie podstavné
Montáž pod hornú skrinku
Šírka 600 mm
Hĺbka 480 mm
Výška 150 mm
Priemer výstupného potrubia 100 mm
Počet ventilátorov 1
Počet stupňov výkonu ventilátorov 3
Kapacita max. 320 m3/h
Počet tukových filtrov 2
Režim odvetrávanie alebo recirkulácia
Osvetlenie 1 x 40 W žiarovka
Hmotnosť 4,8 kg
Hlučnosť,odvetrávanie/recirkulácia < 54/56 dB(A)
Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú
dobu jeho používania.
Pred prvým použitím si preštudujte pozorne celý návod na obsluhu a potom ho uschovajte. Zaistite, aby aj ostatné
osoby,ktorébudúsvýrobkommanipulovať,bolioboznámenéstýmtonávodom.
POĎAKOVANIE
Deklarovaná hodnota emisie hluku
tohoto spotrebiča je < 54/56 dB(A), čo
predstavuje hladinu A akustického
výkonu vzhĺadom na referenčný
akustický výkon 1 pW.

SK
9
OPP2060
DÔLEŽITÉ UPOZORNENIA:
Pri dodaní spotrebiča
• Ihneďpododanískontrolujteobalaspotrebič,činevznikliškodypripreprave.
• Pokiaľjespotrebičpoškodený,neuvádzajtehodoprevádzky.Čonajskôrsaspojtesdodávateľom.
• Predprvýmpoužitímodstráňtezospotrebičavšetkyobalyamarketingovémateriály.
• Obalovýmateriálriadnezlikvidujte.
Pri inštalácii
• Spotrebičjeurčenýkmontážipodhornúskrinkukuchynskéhonábytku.
• Priinštaláciiapripojenísariaďtemontážnymnávodom.
• Priinštaláciimusíbyťspotrebičodpojenýodelektrickejsiete.
• Predprvýmuvedenímspotrebičadoprevádzkysapresvedčite,čijevašadomácaelektroinštaláciauzemnenáači
zodpovedá všetkým platným bezpečnostným predpisom.
• Overte,čipripájanénapätieaprúdovéisteniezodpovedáhodnotámnatypovomštítkuspotrebiča.Používajteiba
prívod elektrického napätia s uzemnením.
• Poinštaláciimusíbyťvoľneprístupnáelektrickázástrčkaaleboističspotrebiča.
• Vášspotrebičmusíinštalovaťapripájaťtechnikspríslušnýmoprávnením.
• Vprípade,žespotrebičnebudesprávnepripojenýalebobudeuvedenýdoprevádzkybezodbornejinštalácie,môže
savyskytnúťnebezpečenstvoťažkýchzraneníalebousmrteniaosôb.
• Výrobcanepreberázárukuzaškody,ktorévzniknúneodbornýmpoužívanímspotrebičaalebonesprávnymelektrickým
pripojením.
V bežnej prevádzke
• Nepoužívajtespotrebičinak,akojeopísanévtomtonávode.
• Spotrebičpoužívajteibavdomácnostiaibanaodsávaniepárvzniknutýchprivarenípokrmovalebonarecirkuláciua
pohlcovanie pachov vznikajúcich pri varení pokrmov.
• Spotrebičinštalujteminimálne650mmnadelektrickésporáky(aleboelektrickévarnédosky)aminimálne750mm
nad plynové sporáky (alebo plynové varné dosky).
• Nedotýkajtesaspotrebičavlhkýmialebomokrýmirukami.
• Predčistenímaúdržboualebovprípadeporuchyvypnitespotrebičavytiahnitezástrčkuzozásuvkyelektrického
napätia alebo vypnite príslušný istič.
• Privypájaníspotrebičazozásuvkyelektrickéhonapätianikdyneťahajtezaprívodnýkábel,aleuchoptezástrčkua
ťahomjuvypojte.
• Pravidelnekontrolujtespotrebičajprívodnýkábelzdôvodupoškodenia.Nezapínajtepoškodenýspotrebič.
• Neponárajteprívodnýkábelalebozástrčkudovodyanidoinejkvapaliny.
• Akniejespotrebičvprevádzke,dbajtenato,abybolivšetkyjehoovládacieprvkyvovypnutejpolohe.
• Podspotrebičomnemanipulujtesotvorenýmohňom(napr.ambovanie)!Pokiaľzložítevarnúnádobuzplynového
horáka,znížtejehoplameňnaminimumalebohovypnite!
Dbajte na to, aby priemer horáka na plynovom sporáku alebo na plynovej varnej doske zodpovedal použitému
varnému riadu. Pri použití nádob menších než odporúčaných by plameň horel aj po bokoch nádoby a hrozilo by
nebezpečenstvoroztaveniaplastovýchdržadiel,nebezpečenstvopožiaruapoškodeniespotrebiča!
• Pokiaľ fritujete alebo smažíte pokrmy, majte ich stále pod dohľadom. Pri prehriatí oleja hrozí nebezpečenstvo
požiaru!
• Dodržiavajteintervalynavýmenuačistenieltrov(minimálnekaždé2mesiace).Prinedodržanítýchtopožiadaviek
vznikávplyvomusadzovaniatukuvoltrochnebezpečenstvopožiaru!

SK
10 OPP2060
POPIS VÝROBKU
A Telo spotrebiča
B Ovládací panel
C Horný výstupný otvor
D Bočné výstupné otvory
E Zadný výstupný otvor
Príslušenstvo
F Spätná klapka
• Priodvádzaníodsávanéhovzduchujenutnédodržiavaťvšetkyzodpovedajúceplatnénormyaúradnépredpisy.
• Priodvetrávacomrežimebymalbyťpriemerodvetrávaciehopotrubiapribližnerovnakýakopriemervýstupného
potrubia odsávača (100 mm).
• Odsávaný vzduch nesmie byť zavedený do komína na odvod spalín a splodín alebo do šachty, ktorá slúži na
odvetrávanie miestností, v ktorých sú inštalované kúreniská.
• Priprevádzkespotrebičavodvetrávacomrežimejepotrebnézaistiťdostatočnýotvorpreprivádzanývzduch,jeho
veľkosťbymalabyťpribližnerovnakáaleboväčšia,nežveľkosťotvorupreodsávanývzduch.
• Prisúčasnejprevádzkespotrebičavodvetrávacomrežimeakúrenísknesmiebyťvmiestnostipodtlakväčšínež4Pa
(0,04 mbar).
• Nepoužívajteinépríslušenstvo,nežjeodporúčanévýrobcom.
Ak sú v domácnosti deti
• Nedovoľtedeťomanesvojprávnymosobámsospotrebičommanipulovať,používajtehomimoichdosahu.
• Osoby so zníženou pohybovou schopnosťou, so zníženým zmyslovým vnímaním, s nedostatočnou duševnou
spôsobilosťou alebo osoby neoboznámené s obsluhou musia používať spotrebič iba pod dozorom zodpovednej
oboznámenej osoby.
• Dbajtenazvýšenúopatrnosť,pokiaľjespotrebičpoužívanývblízkostidetí.
• Nedovoľte,abybolspotrebičpoužívanýakohračka.
F
POPIS OVLÁDACIEHO PANELA
1. Signalizátor prevádzky
2. Tlačidlá pre nastavenie stupňa výkonu
ventilátora
3. Tlačidlo pre zapnutie/vypnutie osvetlenia
E
D C B A D
1 2 3

SK
11
OPP2060
NÁVOD NA OBSLUHU
Pred prvým použitím
Nežuvedietenovýspotrebičdoprevádzky,malibystehoutrieťvlhkouhandričkou.
Režim odvetrávania
V tomto režime sú odsávané pary odvetrávané výstupným potrubím do odvetrávacej šachty von z miestnosti.
Pokiaľsúvspotrebičiinštalovanéuhlíkovéfiltre,vyberte ich (pozri odsek Čistenie a údržba).
1.Tlačidlamiprenastaveniestupňavýkonuventilátora(2)zvoľtepožadovanývýkonventilátora(1-3).
2. Po použití spotrebič vypnite stlačením tlačidla„0“.
Režim recirkulácie
Pokiaľnemátemožnosťodvádzaťodsávanéparyvonzmiestnosti,jemožnézvoliťrežimrecirkulácie.Vtomto
režimesúodsávanéparyfiltrovanécezkovovéfiltreacezuhlíkovéfiltre.Aktívnyuhlíkvtýchtofiltrochpohlcuje
pachyavyčistenývzduchprúdispäťdomiestnosti.Pretentorežimjenutnédokúpiťanamontovaťzodpovedajúce
uhlíkovéfiltre(pozriodsekČistenieaúdržba).
3.Tlačidlamiprenastaveniestupňavýkonuventilátora(2)zvoľtepožadovanývýkonventilátora(1-3).
4. Po použití spotrebič vypnite stlačením tlačidla„0“.
Zapnutie/vypnutie osvetlenia
Stlačením tlačidla zapnete alebo vypnete osvetlenie.
ČISTENIE A ÚDRŽBA
• Predúdržbouačistenímvypojteprívodnýkábelzozásuvkyelektrickéhonapätiaalebovypniteističelektrickej
zásuvky spotrebiča.
• Neponárajte prívodný kábel, zástrčku alebo spotrebič do vody ani do inej kvapaliny.
• Všetkyovládacieprvkynastavtedovypnutejpolohy.
• Vonkajšípovrchspotrebičačistitevlhkouhandričkou,príp.použiteneutrálnyčistiaciprostriedok.
• Nepoužívajtenačisteniedrôtenku,drsnéšpongie,abrazívneprostriedky,rozpúšťadláaleboagresívnečistiace
prostriedky.
• Načisteniespotrebičanepoužívajteparnýčistič!
Čistenie a výmena filtrov
a) Kovové tukové filtre
 Pri normálnom používaní spotrebiča by kovové tukové ltre mali byť
vyčistenékaždé2mesiace.Vprípadečastejšiehosmaženiaalebofritovania
tentointervalskráťte.
Nepoužívajte spotrebič bez riadne nasadených kovových tukových
ltrov!
1.Kovovéltrevyberte(Obr.1).Pokiaľsúosadenéuhlíkovýmiltrami,tak
tieto filtre odstráňte.
2.Nechajte kovové ltre odmočiť v teplej vode s prídavkom saponátu.
Vyčistiteichjemnoukefkou,opláchnitečistouvodouanechajteuschnúť.
3.Úplnesuchéltreopačnýmpostupomnasaďtenaspäť. Obr. 1

SK
12 OPP2060
b)Uhlíkovéfiltre(nutnédokúpiť)
Tietofiltresapoužívajúibavrežimerecirkulácie.
Filtre obsahujú aktívny uhlík, ktorý pohlcuje odsávané pachy. Po určitej dobe sa aktívny uhlík nasýti a stratí
absorpčnúfunkciu.Tietofiltreniejemožnéumývaťaleboinakčistiť.
Prinormálnompoužívaníspotrebičabyuhlíkovéfiltremalibyťvymenenékaždé2mesiace.Vprípadečastejšieho
smaženiaalebofritovaniatentointervalskráťte.
1.Vybertekovovéfiltre(Obr.1)aznichodoberteuhlíkovéfiltre.
2.Nasaďtenovéuhlíkovéfiltrenakovovéfiltre(Obr.2)aceloknasaďtespäť.
Obr. 2
INŠTALÁCIA SPOTREBIČA
• Pripojenie spotrebiča by mal vykonávať kvalifikovaný odborník!
• Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca. Na chyby
spôsobenénesprávnouinštaláciousazárukanevzťahuje.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové
materiály.
• Odporúčameinštaláciuzveriťodbornejfirme.
• Výrobcanenesiežiadnuzodpovednosťzaškodyspôsobenénaosobách,zvieratácha
veciach v dôsledku nesprávnej inštalácie.
Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:
1. Vyberteobatukové(príp.uhlíkové)filtre.
2. Prerežimodvetrávaniasizvoľtejedenztrochvýstupnýchotvorov.Nevyužitéotvory
musiabyťuzatvorenépriloženýmikrytmi,abyneznižovaliúčinnosťspotrebiča.Pre
režim recirkulácie uzatvorte všetky štyri výstupné otvory.
3. Priložte spotrebič na spodnú stranu hornej skrinky kuchynského nábytku.
SkontrolujtepodľaObr.3minimálnupožadovanúmontážnuvýškuspotrebiča(650
mm pre elektrické a 750 mm pre plynové varné dosky).
4. Spodným otvorom v spotrebiči uvidíte upevňovacie otvory pre zavesenie.Vyznačte
si ich polohu na stene a na spodnej stene skrinky.
5. Vyznačte si polohu a priemer otvoru pre výstupné potrubie.
6. Vyvŕtajte otvory pre zavesenie na stenu, príp. i pre výstupné potrubie.
7. Upevnite spotrebič priloženými hmoždinkami a vrutmi na stenu (Obr. 4).
Obr. 3

SK
13
OPP2060
Demontáž
Pri demontáži najskôr odpojte prívodný kábel z elektrickej siete, potom opačným postupom demontujte jednotlivé
časti spotrebiča.
Obr. 4
8. Upevnite spotrebič priloženými vrutmi na spodnú dosku skrinky.
9. Nasaďte na zvolený výstupný otvor ventilátora spätnú klapku a spojte pružným potrubím výstupný otvor
ventilátora s otvorom v stene.
Pozn.: Pružnépotrubieniejesúčasťoudodávky.
10. Vrežimerecirkuláciebudevýstupnývzduchvyfukovanýotvormivhornejprednejčastispotrebiča.
 Prerežimrecirkuláciemusítevykonaťnasledujúcuúpravuspotrebiča:
a) Uzatvorte priloženými krytmi všetky štyri výstupné otvory.
b) Preklopením klapky na vnútornej strane horného krytu (Obr. 5, poz. A) do spodnej krajnej polohy otvorte
výstup vzduchu na hornej prednej časti spotrebiča.
11. Nasaďtetukový(príp.uhlíkový)filter.
12. Pripojte prívodný kábel do zásuvky elektrického napätia.
DOKÚPITEĽNÉ PRÍSLUŠENSTVO
Kovovýtukovýfilter1ks obj.kód61990008 cenapodľaplatnéhocenníka
Uhlíkovýfilter1ks obj.kód61990005 cenapodľaplatnéhocenníka
Obr. 5
A

SK
14 OPP2060
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujterecyklaciobalovýchmateriálůastarýchspotřebičů.
• Krabiceodspotřebičemůžebýtdánadosběrutříděnéhoodpadu.
• Plastovésáčkyzpolyetylénu(PE)odevzdejtedosběrumateriálukrecyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Symbolnavýrobkunebojehobaleníudává,že tentovýrobeknepatřído domácího odpadu. Je nutné odvézt
ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace
tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by
jinakbylyzpůsobenynevhodnoulikvidacítohotovýrobku.Podrobnějšíinformaceorecyklacitohotovýrobkuzjistíte
u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
SERVIS
Výmena žiarovky
Predvýmenounechajtežiarovkuvychladnúť.Hrozínebezpečenstvopopálenia!
Výmenu vykonajte nasledujúcim spôsobom:
• Vypojteprívodnýkábelzozásuvkyelektrickéhonapätiaalebovypniteističelektrickejzásuvkyspotrebiča.
• Demontujtekrycieskloavykonajtevýmenužiarovkyzanovú,rovnakéhotypu(max.40W)!
• Upevnitekryciesklospäť.
Údržburozsiahlejšiehocharakterualeboopravu,ktorávyžadujezásahdovnútornýchčastívýrobku,musívykonať
odborný servis.

PL
15
OPP2060
Producentzastrzegasobieprawodokonywaniazmiantechnicznychbezuprzedniegoinformowania,nieodpowiadaza
błędydrukuiróżnicewwyglądzieproduktuwporównaniuzilustracją.
SPIS TREŚCI
Parametry techniczne .............................1
Ważneostrzeżenia ................................2
Opis produktu ....................................3
Opis panelu sterowania............................3
Instrukcja obsługi .................................4
Czyszczenie i konserwacja .........................4
Instalacja urządzenia ..............................5
Serwis............................................7
Ochrona środowiska naturalnego ..................7
Parametry techniczne
Napięcie 230 V ~ 50 Hz
Pobórmocy 150 W
Rodzaj podstawiany
Montaż podszafkęwiszącą
Szerokość 600 mm
Głębokość 480 mm
Wysokość 150 mm
Średnica rury wylotowej 100 mm
Ilośćwentylatorów 1
Ilość stopni wydajności wentylatora 3
Wydajność maks. 320 m3/h
Ilośćltrówtłuszczowych 2
Funkcja wyciągowa lub recyrkulacyjna
Oświetlenie 1x40Wżarówka
Ciężar 4,8 kg
Poziom hałasu, wyciąg/recyrkulacja < 54/56 dB(A)
DziękujemyzazakupproduktumarkiConceptiżyczymyPaństwupełnejsatysfakcjipodczasjegoużytkowania.
Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy
zadbaćoto,abytakżepozostałeosoby,którebędąposługiwałysięurządzeniem,zapoznałysięzniniejsząinstrukcją.
PODZIĘKOWANIE

PL
16 OPP2060
WAŻNE OSTRZEŻENIA:
Przy dostarczeniu urządzenia
• Natychmiastpodostarczeniunależysprawdzićopakowanieiurządzenie,czyniedoszłodoichuszkodzeniapodczas
transportu.
• Jeżeliurządzeniejestuszkodzone,nienależygoużywać.Należybezzwłocznieskontaktowaćsięzdostawcą.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały
marketingowe.
• Opakowanienależywewłaściwysposóbzutylizować.
Przy instalowaniu
• Urządzenieprzeznaczonejestdozabudowypodgórnąszafkąmeblikuchennych.
• Podczasinstalacjiipodłączaniaurządzenianależypostępowaćwedługinstrukcjimontażu.
• Podczasinstalacjiurządzeniemusibyćodłączoneodsiecielektrycznej.
• Przedpierwszymużyciemurządzenianależyupewnićsię,czyinstalacjaelektrycznawbudynkujestuziemionaiczy
spełniawymogiwszystkichobowiązującychprzepisówbezpieczeństwa.
• Należysprawdzić,czynapięciewsieciorazzabezpieczenieprądoweodpowiadawartościompodanymnatabliczce
znamionowejurządzenia.Należykorzystaćwyłączniezuziemionegoprzyłączaelektrycznego.
• Pozainstalowaniuurządzeniajegowtyczkaelektrycznalubzabezpieczeniemusząbyćdostępne.
• Instalacjiiprzyłączeniaurządzeniadomediówmusidokonaćtechnikposiadającyodpowiednieuprawnienia.
• Jeżeliurządzenieniezostanieprzyłączonedomediówizainstalowanewewłaściwysposób,możegrozićtopoważnym
urazem lub śmiercią.
• Producent nie odpowiada za szkody powstałe w wyniku nieodpowiedniego użytkowania urządzenia lub jego
niewłaściwego podłączenia do sieci elektrycznej.
Podczas normalnego użytkowania
• Nienależyużywaćurządzeniawsposóbinny,niżpodanowniniejszejinstrukcji.
• Urządzenieprzeznaczonejestdoeksploatacji wgospodarstwiedomowym,dowyciąganiaoparówpowstałychw
czasiegotowaniażywnościlubdopochłanianiazapachówwczasierecyrkulacji.
• Urządzenienależyzainstalowaćminimalnie650mmnadkuchenkąelektryczną(lubelektrycznąpłytągrzewczą)i
minimalnie 750 mm nad kuchenką gazową (lub gazową płytą grzewczą).
• Niewolnodotykaćurządzeniawilgotnymilubmokrymirękami.
• Przedczyszczeniemikonserwacjąlubwprzypadkuawarii,należywyłączyćurządzenieiwyjąćwtyczkęzgniazdka
elektrycznego lub wyłączyć odpowiednie zabezpieczenie.
• Wyłączającurządzeniezgniazdkaniewolnoszarpaćzaprzewódzasilający,należychwycićwtyczkęipociągnąćzanią.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie wolno
włączać uszkodzonego urządzenia elektrycznego.
• Nienależyzanurzaćprzewoduzasilającegoaniwtyczkiwwodzielubinnychcieczach.
• Jeżeliurządzenieniejestużywane,wszystkieelementysterowaniapowinnybyćwpołożeniuwyłączone.
• Podurządzeniemnie wolnomanipulowaćotwartym ogniem(np.ambowanie)!Wprzypadku zdjęcianaczyniaz
palnikagazowego,należyzmniejszyćjegopłomieńdominimumlubgowyłączyć!
 Należy zadbać, aby średnica palnika na kuchence gazowej lub gazowej płycie grzewczej odpowiadała użytemu
naczyniu do gotowania.W przypadku używania naczyń o średnicy mniejszej niż zalecana płomień może pełzać
po bokach naczynia i spowodować niebezpieczeństwo stopienia się uchwytów z tworzyw sztucznych oraz
niebezpieczeństwopożaruiuszkodzeniaurządzenia!
• Wczasiefrytowanialubsmażeniapotrawtrzebajestaledoglądać.Przyprzegrzaniuolejugroziniebezpieczeństwo
pożaru!
• Należy przestrzegać terminów wymiany i oczyszczania ltrów (minimalnie, co 2 miesiące). W przypadku
nieprzestrzegania tych wymagań, w wyniku osadzania się tłuszczu w ltrach może powstać niebezpieczeństwo
pożaru!

PL
17
OPP2060
OPIS PRODUKTU
A Korpus urządzenia
B Panel sterowania
C Górny otwór wylotowy
D Boczne otwory wylotowe
E Tylny otwór wylotowy
Akcesoria
F Klapa zwrotna
F
OPIS PANELU STEROWANIA
1. Kontrolka pracy
2. Przyciski ustawienia wydajności
wentylatora
3. Przycisk włączenia/wyłączenia oświetlenia
E
D C B A D
1 2 3
• Przyodprowadzaniuwyciąganegopowietrzanależydotrzymywaćwszystkichodpowiednich,obowiązującychnorm
iprzepisówprawa.
• Wtrybiewyciągowymśrednicarurywyciągowejpowinnabyćwprzybliżeniutakasamajakśrednicarurywylotowej
wyciągu (100 mm).
• Wyciąganepowietrzeniemożebyćwprowadzanedokominaodprowadzającegospalinyigazyspalinowelubdo
szybusłużącegodowentylowaniapomieszczeń,wktórychzainstalowanesąpaleniska.
• Wczasieużytkowaniaurządzeniawfunkcjiwyciągowejnależyzabezpieczyćodpowiedniotwórnawiewowy,którego
wielkośćpowinnabyćwprzybliżeniutakasamalubwiększajakotwórwyciągowypowietrza.
• Przyjednoczesnymużytkowaniuurządzeniawfunkcjiwyciągowejipalenisk,wpomieszczeniuniemożepowstawać
większepodciśnienieniż4Pa(0,04mbara).
• Nienależyużywaćakcesoriówinnychniżzalecaneprzezproducenta.
Kiedy w domu są dzieci
• Urządzenianależyużywaćwmiejscuniedostępnymdladzieciiosóbnieodpowiedzialnych.Nienależypozwolićimna
posługiwanie się urządzeniem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z
niniejsząinstrukcją,mogąużywaćurządzeniatylkopodnadzoremodpowiedzialnej,poinformowanejosoby.
• Jeżeliwpobliżuurządzenia,wtrakciejegopracy,znajdująsiędzieci,należyzachowaćszczególnąostrożność.
• Nienależypozwolićnato,abyurządzeniesłużyłodzieciomdozabawy.

PL
18 OPP2060
INSTRUKCJA OBSŁUGI
Przed pierwszym uruchomieniem
Przedrozpoczęciemużytkowanianowegourządzenianależyobmyćjewilgotnąściereczką.
Funkcja wyciągowa
W tym trybie wyciągane opary są wydmuchiwane poprzez rurę wyjściową do szybu wyciągowego, a następnie
na zewnątrz. Jeżeli w urządzeniu zainstalowane są ltry węglowe, należy je wyjąć (patrz rozdział Czyszczenie i
konserwacja).
1.Przyciskamidoustawianiastopniamocywentylatora(2)należywybraćjegowymaganąwydajność(1–3).
2.Pozakończeniuużytkowaniaurządzenienależywyłączyćwciskającprzycisk„0”.
Funkcja recyrkulacji
Jeżeliniemamożliwościodprowadzaniaoparównazewnątrzpomieszczenia,należywybraćtrybrecyrkulacji.Wtrybie
tym wyciągane opary są filtrowane przez filtry metalowe i węglowe. Węgiel aktywny w tych filtrach wychwytuje zapachy,
aoczyszczonepowietrzekierujeponowniedopomieszczenia.Abykorzystaćztejfunkcjinależyzakupić i zamontować
odpowiednie filtry węglowe (patrz rozdział Czyszczenie i konserwacja).
3.Przyciskamidoustawianiastopniamocywentylatora(2)należywybraćjegowymaganąwydajność(1–3).
4.Pozakończeniuużytkowaniaurządzenienależywyłączyćwciskającprzycisk„0”.
Włączenie/wyłączenie oświetlenia
Poprzez wciśnięcie przycisku zostanie włączone lub wyłączone oświetlenie.
CZYSZCZENIE I KONSERWACJA
• Przedkonserwacjąiczyszczeniemnależyodłączyćkabelzasilającyzgniazdkalubwyłączyćzabezpieczenieelektryczne
gniazdka urządzenia.
• Nie należy zanurzać przewodu zasilającego, wtyczki ani samego urządzenia w wodzie ani innych cieczach.
• Wszystkieelementysterującenależyustawićnawartościwyłączone.
• Zewnętrzna powierzchnię urządzenia należy czyścić wilgotną ściereczką, ewentualnie można użyć neutralnego
środka czyszczącego.
• Niewolnodoczyszczeniaużywaćdruciaka,szorstkichgąbek,środkówściernych,rozpuszczalnikówlubagresywnych
środkówczyszczących.
• Doczyszczeniaurządzenianiewolnoużywaćczyścikówparowych!
Czyszczenie i wymiana filtrów
a) Metalowe filtry tłuszczowe
Przy normalnej eksploatacji urządzenia, metalowe filtry tłuszczowe
powinnybyćczyszczoneco2miesiące.Wprzypadkuczęstegosmażenia
lubfrytowaniaokrestennależyskrócić.
 Niewolnoużywaćurządzeniabez prawidłowozałożonych metalowych
ltrówtłuszczowych!
1.Wyjąćltrymetalowe(Rys.1).Jeżeliwłożonesąltrywęglowenależyje
równieżwyjąć.
2.Filtrymetalowenależyodmoczyćwciepłejwodziez dodatkiemśrodka
myjącego. Wyczyścić je miękką szczoteczką, opłukać czystą wodą i
pozostawić do wyschnięcia.
3.Całkiemsucheltrynależywłożyćzpowrotem. Rys. 1
