Bestimmungsgemäße Verwendung
Das Produkt dient als Kamera, die das aufgenommene Bild über einen USB-Anschluss zu einem PC über-
tragen kann. Durch die integrierte Optik können besonders kleine Gegenstände/Oberflächen vergrößert
abgebildet werden. Die Stromversorgung erfolgt über USB.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Mikroskopkamera
• Tischständer
• CD mit Treiber/Software
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In
solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet.
• Das Produkt ist nur für geschlossene, trockene Innenräume vorgesehen, es darf nicht feucht
oder nass werden.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
•Achtung, LED-Licht:
Nicht in den LED-Lichtstrahl blicken!
Nicht direkt oder mit optischen Instrumenten betrachten!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
Treiber-/Software-Installation
☞Betriebssoftware und Anwendersoftware unterliegen einem ständigen Wandel durch Updates.
Aus diesem Grund können in dieser Bedienungsanleitung nicht alle Eventualitäten sondern nur
die prinzipielle Software-Installation aufgezeigt werden.
• Starten Sie Ihr Betriebssystem. Legen Sie dann die mitgelieferte CD in das entsprechende Laufwerk Ihres
Computers ein.
• Die Software sollte nun automatisch starten und Sie können die Software installieren. Falls die CD nicht
automatisch startet, so müssen Sie das Installationsprogramm auf der CD manuell starten (Hauptver-
zeichnis der CD, z.B. „Autorun.exe“ o.ä.).Folgen Sie allen Anweisungen der Software. Die in einer Ein-
blendung geforderten Seriennummer finden Sie auf der CD-Hülle.
Auf dem Desktop Ihres Computers wird ein neues Schaltsymbol angelegt. Verbinden Sie jetzt die Mikros-
kopkamera mit einem freien USB2.0-Port Ihres Computers. Das Betriebssystem erkennt neue Hardware
und schließt die Treiberinstallation ab. Beachten Sie evtl. vorhandene Informationen des Herstellers auf
der CD.
• Starten Sie mit Doppelklick auf das neu angelegte Schaltsymbol die Software.
• Ein neues Fenster wird geöffnet. Das Programm und die Mikrokamera sind jetzt betriebsbereit.
• Zum Betrieb der Software werden verschiedene Symbole eingeblendet:
1
2
3
4
9
10
8
7
6
5
1 Einstellung der Auflösung 2 Foto erstellen
3 Videoaufnahme 4 Dateien löschen
5 Vollbild 6 Datum/Uhrzeit
7 Bild „einfrieren“ 8 Raster zur Messung
9 Einstellung 10 „Hilfe-Datei“

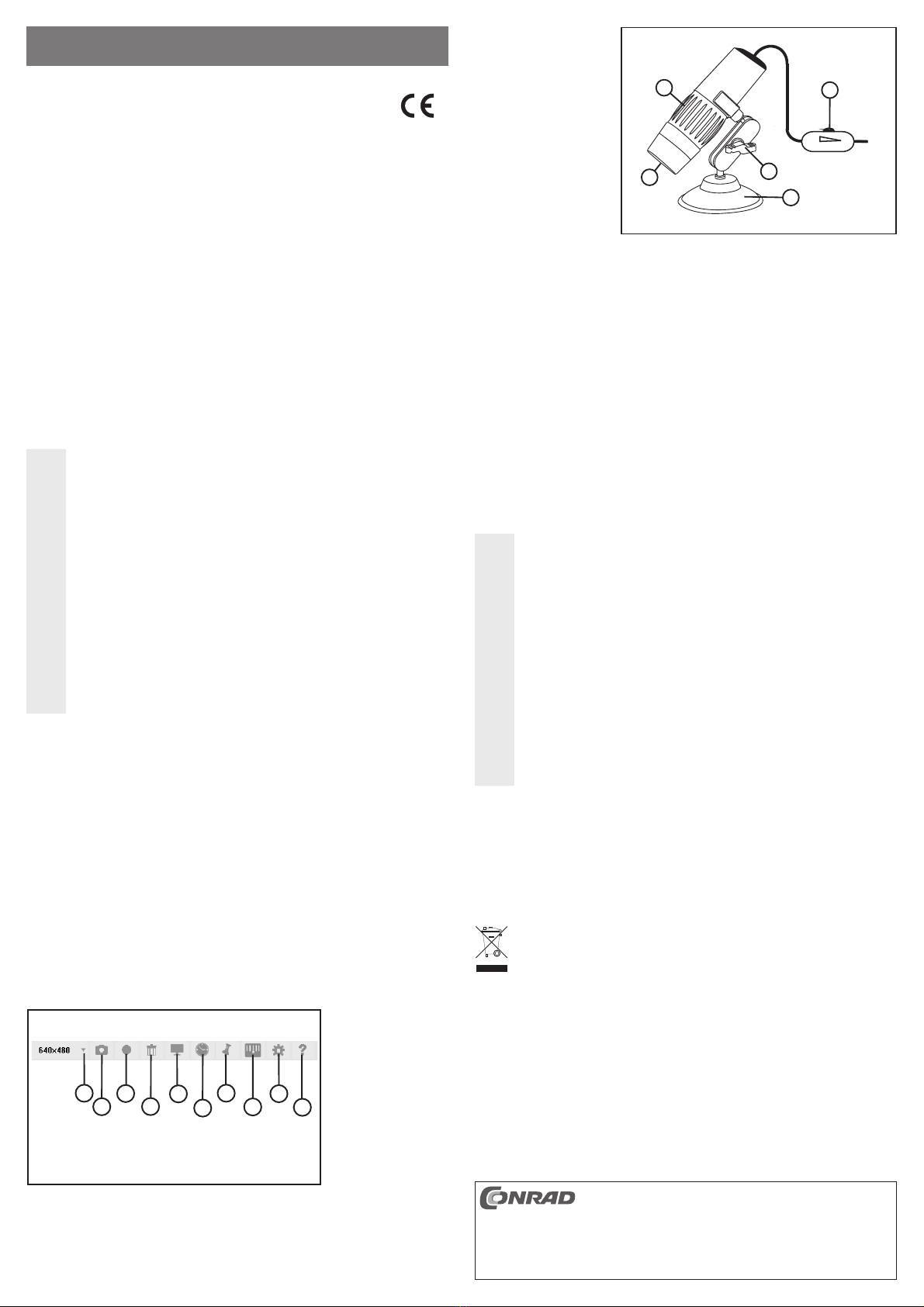

Bedienelemente
1 Objektiv (mit LED-Beleuchtung)
2 Einstellrad
3 Feststellknebel
4 Standfuß
5 Drehregler (Helligkeit LED)
Bedienung
• Mit dem Drehregler im Anschlusskabel (5) kann die LED-Beleuchtung vorne im Objektiv ausgeschaltet
werden bzw. es lassen sich stufenlos verschiedene Helligkeitsstufen wählen.
• Bringen Sie das Objektiv (1) der Mikroskopkamera so nahe wie möglich an das gewünschte Objekt (set-
zen Sie die Frontseite z.B. auf eine Tageszeitung auf).
• Stellen Sie mit dem großen Einstellrad (2) ein scharfes Bild ein.
☞Überdrehen Sie das Einstellrad nicht. Drehen Sie langsam am Einstellrad, so dass Sie das Bild
exakt scharfstellen können.
Durch die LED-Beleuchtung kann es bei spiegelnden Oberflächen oder Gegenständen zu ei-
nem zu hellen Bild oder Reflexionen kommen.
• Drehen Sie ggf. die Mikroskopkamera oder das zu betrachtende Objekt, bis das Bild nach Wunsch ausge-
richtet ist.

Achten Sie darauf, dass kein Gegenstand die Optik berührt, da dies zu einer Beschädigung
führen kann. Fassen Sie auch nicht in die Optik hinein (Linse wird verschmutzt).
• Über den mitgelieferten Tischständer ist die Mikroskopkamera in einer bestimmten Position fixierbar; der
Feststellknebel (3) fixiert die Mechanik des Tischständers.
Handhabung
Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Pro-
dukt zerstören.
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen. Dies kann u.U. mehrere Stun-
den dauern.
Das Gehäuse darf nicht geöffnet werden! Eine Wartung oder Reparatur darf nur durch eine
Fachwerkstatt durchgeführt werden.
Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte oder Hitze
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
Achten Sie beim Aufstellen/Betrieb des Produkts darauf, dass das Kabel nicht überdreht, ge-
knickt oder gequetscht wird.
Reinigung
Kontrollieren Sie gelegentlich die Optik der Mikroskopkamera, reinigen Sie sie von Staub und Schmutz. Ver-
wenden Sie ein geeignetes Linsenreinigungssystem, z.B. einen sauberen weichen Pinsel. Drücken Sie nicht
zu stark auf die Optik/Mechanik der Kamera, da diese dabei beschädigt wird, außerdem sind Kratzspuren
auf der Linse möglich.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Sensor ........................................ CMOS, 1600 x 1200 Pixel (2 MP)
Auflösung Bild ..... ....................... max. 2560 x 2048 Pixel (nur über Software)
Auflösung Video ......................... max. 640 x 480 Pixel
Bildwiederholungsrate ................ 30 Bilder pro Sekunde
USB-Anschluss ........................... USB2.0
Betriebsspannung ....................... 5V= (über USB)
Beleuchtung ................................ 4 weiße LEDs
Vergrößerung .............................. 90x bis max. 500x bei 20“ (51 cm) Monitor
Fokussierbereich......................... bis 10mm
Abmessungen (Ø x L) ................. ca. 37 x 140 mm
 BEDIENUNGSANLEITUNG www.conrad.com
USB-Mikroskop-Kamera
500fach
Best.-Nr. 19 13 89
Version 11/11
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-
roverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftli-
chen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2011 by Conrad Electronic SE.
