CONTINENTAL EDISON DVB-PM1430212HCAT User manual

CELED43UHD21B2
Téléviseur LED UHD / UHD LED TV
Guide d'utilisation / User guide

FR-1
Nous vous invitons à lire
attentivement et intégralement ce
guide d'utilisation avant d'installer
et d'utiliser votre appareil.
Il est important que ce guide
d'utilisation soit gardé avec
l'appareil pour toute nouvelle
consultation. Si cet appareil devait
être transféré à une autre personne,
assurez-vous que le guide d'utilisation
suive l'appareil de façon à ce que le
nouvel utilisateur puisse être informé
du fonctionnement de celui-ci.
Dans ce guide d'utilisation, les
symboles suivants sont utilisés :
Informations importantes concernant votre sécurité
personnelle et comment éviter d'endommager l'appareil
Informations générales et conseils
Informations sur l'environnement
Risque d'incendie
Risque de choc électrique
AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS
AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS
AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS
AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS
AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS
AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS
AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS

FR-2
Merci de lire attentivement ces
instructions et de les conserver avec
l’appareil.
Pour éviter les risques de feu ou
de choc électrique, n’exposez
pas l’appareil à la pluie ou à
l’humidité. Afin d’éviter tout
risque de choc électrique, ne jamais ouvrir
l’appareil. En cas de panne, confiez votre
matériel exclusivement à une personne
qualifiée. Aucune pièce de cet appareil
n’est susceptible d’être réparée par
l’utilisateur.
ATTENTION !
Appareil sous tension dangereuse ! Ne
pas ouvrir. Risque de choc électrique !
Aucune pièce n’est susceptible d’être
réparée par l’utilisateur. Laissez à des
personnes qualifiées le soin d’assurer
l’entretien de votre appareil.

FR-3
Le produit doit être installé en accord avec
les réglementations nationales.
Les piles ou batteries usagées doivent être
mises au rebut de façon sûre. Les déposer
dans des bacs de collecte prévus
(renseignez-vous auprès de votre
revendeur) afin de protéger
l'environnement.
Les piles de la télécommande (non fournies)
ne doivent pas être exposées à une chaleur
excessive telle que celle du soleil ou d’un
feu.
Installation de l’appareil
- Placez l’appareil sur une surface plane,
rigide et stable. Ne pas placer l’appareil
sur un tapis.
- Ne posez pas votre appareil au-dessus
d’un autre dispositif qui risquerait
d’entraîner une surchauffe (par exemple,
un récepteur ou un amplificateur).

FR-4
- Ne placez rien en dessous de l’appareil
(par exemple, des CD ou des magazines).
- Placez l’appareil dans un endroit
suffisamment ventilé afin d’éviter une
accumulation de chaleur interne. Laissez
au moins un espace de 10cm à l’arrière et
au-dessus de l’appareil ainsi qu’un espace
de 5cm sur les côtés afin d’éviter toute
surchauffe.
- Ne pas obstruer les ouvertures de
ventilation par des objets tels que des
journaux, nappes, rideau, etc.
Préservez l’appareil des températures
élevées, de l’humidité, de l’eau et de la
poussière.
- L’appareil ne doit pas être exposé à des
égouttements d’eau ou des éclaboussures.
Aucun objet rempli de liquide tel que des
vases ne doit être placé sur l’appareil.
- Ne placez pas d’objets susceptibles
d’endommager votre appareil près de ce

FR-5
dernier (par exemple, objets remplis de
liquide ou bougies allumées).
- Ne pas placer sur l'appareil de sources de
flammes nues telles que des bougies
allumées.
Alimentation électrique
- Veuillez débrancher le produit en cas de
non-utilisation prolongée.
- Si le cordon d’alimentation est
endommagé, celui-ci doit être remplacé
par le fabricant, son service après-vente
ou des personnes qualification similaire
afin d’éviter un danger.
- Cet appareil doit être relié à un réseau
électrique 100-240V~ 50/60Hz.
- La prise d’alimentation réseau est
utilisée comme dispositif de déconnection,
ainsi la prise d’alimentation doit demeurer
aisément accessible après installation du
produit.

FR-6
- L’appareil est destiné à être utilisé sous un
climat tempéré uniquement.
- L’appareil doit être connecté à un socle du
réseau d’alimentation muni d’une
connexion reliée à la terre.
- AVERTISSEMENT
Ne jamais placer un téléviseur à un
emplacement instable. Un téléviseur peut
tomber, en causant des blessures ou la mort
d'une personne. De nombreuses blessures,
en particulier dans le cas d'enfants, peuvent
être évitées en prenant des précautions
simples comme :
- L’utilisation de meubles ou de socles
recommandés par le fabricant du
téléviseur.
- L’utilisation exclusive de mobilier pouvant
supporter le poids du téléviseur en toute
sécurité.

FR-7
- S'assurer que le téléviseur ne dépasse
pas du rebord du mobilier sur lequel il est
placé.
- Ne jamais placer le téléviseur sur un
meuble haut (par exemple, les armoires
ou les bibliothèques) sans fixer à la fois le
meuble et le téléviseur sur un support
approprié.
- Ne pas placer le téléviseur sur du tissu ou
d'autres matériaux pouvant être places
entre le téléviseur et le meuble.
- Expliquer aux enfants les dangers
auxquels ils s'exposent en grimpant sur le
meuble pour atteindre le téléviseur ou ses
commandes.
- Au cas où cet ensemble télévision devait
être déplacé à un autre endroit, veuillez
garder à l'esprit et appliquer les
instructions de sécurité susmentionnées.

FR-8
Informations sur la signification du marquage de
conformité
Le marquage CE indique que le produit répond aux principales
exigences des Directives Européenne 2014/35/EU (Basse Tension),
2014/30/EU (Compatibilité Electromagnétique), 2011/65/UE (Limitation
d’utilisation de certaines substances dangereuses dans les équipements
électroniques), 2014/53/EU (Equipements radio).
Spécifications techniques :
Poids net du produit : 6.475Kg
Température de fonctionnement : entre 0°C et 40°C
Système de réception TV : TNT
Accessoires
Manuel d'utilisation x1
Télécommande x1
Ce symbole indique la tension CC (pour USB uniquement).
Ce symbole indique la tension alternative.
Ce symbole indique «Utilisation à l'intérieur uniquement».
Ce symbole indique la Classe II
Un logo signalant l’absence de cadmium est utilisé si
les valeurs de concentration de cadmium (Cd) en poids
dans toute pièce du matériau homogène du dispositif
d’affichage ne dépassent pas 0,01 % conformément à
la directive 2011/65/UE.

FR-9
AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS.....1
PANNEAU DE COMMANDES.............................................................10
CONNEXIONS.................................................................................... 11
TELECOMMANDE..............................................................................14
MONTAGE DES PIEDS ......................................................................17
SUPPORT MURAL .............................................................................18
INSTALLATION INITIALE....................................................................19
1 CHAÎNES .................................................................................20
2 IMAGE......................................................................................23
3 SON .........................................................................................24
4 HEURE.....................................................................................26
5. VERROUILLER........................................................................27
6. OPTIONS.................................................................................30
7. Fonction d'enregistrement ........................................................33
8. Lecteur Média...........................................................................37
NOTICE UTILISATEUR.......................................................................40
DEPANNAGE......................................................................................40
Fiche produit relative à l’énergie..........................................................42
MISE AU REBUT DE L’APPAREIL......................................................43
GARANTIE..........................................................................................43
CONSIGNE DE NETTOYAGE.............................................................43
Ce guide d’utilisation est disponible dans les langues suivantes :
- FR (version originale)
- EN (translated from the original)
Toute autre traduction serait une traduction de la version originale.
Ce guide d’utilisation, ses modifications éventuelles ou toute nouvelle version,
est disponible sur notre site web.
SOMMAIRE
PANNEAU DE COMMANDESSOMMAIRE
PANNEAU DE COMMANDES
CONNEXIONSPANNEAU DE
COMMANDESSOMMAIRE
PANNEAU DE COMMANDESSOMMAIRE
PANNEAU DE COMMANDES
CONNEXIONSPANNEAU DE COMMANDES
CONNEXIONS
TELECOMMANDECONNEXIONSPANNEAU
DE COMMANDES
CONNEXIONSPANNEAU DE
COMMANDESSOMMAIRE

FR-10
1. VEILLE : Permet d'allumer le téléviseur ou de le mettre en mode
veille.
2. Source : Permet de sélectionner la source d'entrée.
3. Menu : Permet d'accéder au menu principal et d'en sortir.
4. CH+/- : Pour passer à la chaîne suivante ou précédente.
5. VOL +/- : Augmente ou diminue le volume sonore.
PANNEAU DE COMMANDES
CONNEXIONSPANNEAU DE COMMANDES
CONNEXIONS
TELECOMMANDECONNEXIONSPANNEAU
DE COMMANDES
CONNEXIONSPANNEAU DE COMMANDES
CONNEXIONS
TELECOMMANDECONNEXIONS
TELECOMMANDE
MONTAGE DES
PIEDSTELECOMMANDECONNEXIONS
TELECOMMANDECONNEXIONSPANNEAU
DE COMMANDES

FR-11

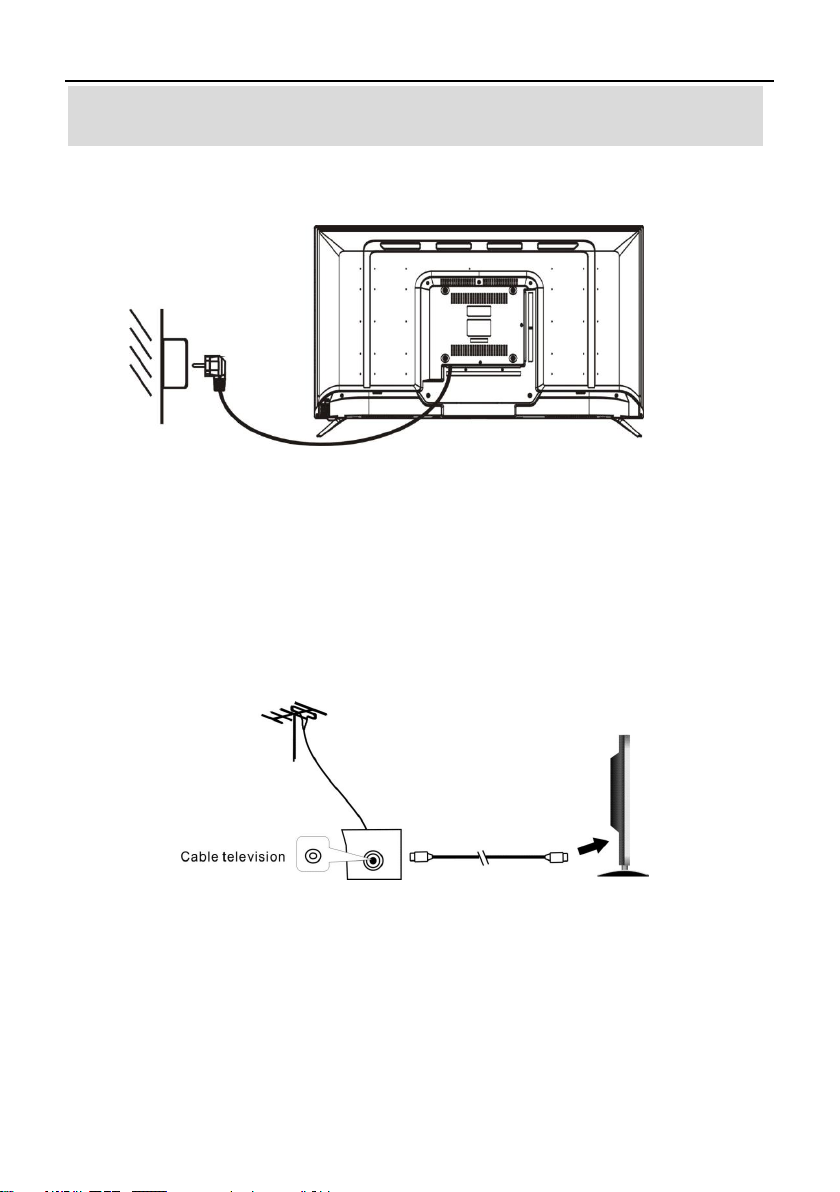

Connexion à l'alimentation
1. En mode veille, aucune image ne s’affiche à l’écran et l’indicateur de
veille s’allume en rouge.
2. Appuyez sur la touche VEILLE du téléviseur ou de la télécommande
pour mettre le téléviseur en marche. L’indicateur de veille du téléviseur
s’allumera en bleu.
Connexion de l'appareil à une antenne
Il est recommandé d’utiliser un câble antenne de 75Ω afin d’éliminer tout
risque de bruit ou d'interférences.
Remarque: L'antenne doit être vérifiée périodiquement. Si aucune
image nette n'est disponible, mettez l'appareil hors tension, puis vérifiez
soigneusement l'antenne.
CONNEXIONS
TELECOMMANDECONNEXIONS
TELECOMMANDE
MONTAGE DES
PIEDSTELECOMMANDECONNEXIONS
TELECOMMANDECONNEXIONS
TELECOMMANDE
MONTAGE DES PIEDSTELECOMMANDE
MONTAGE DES PIEDS
SUPPORT MURALMONTAGE DES
PIEDSTELECOMMANDE
MONTAGE DES
PIEDSTELECOMMANDECONNEXIONS

FR-12

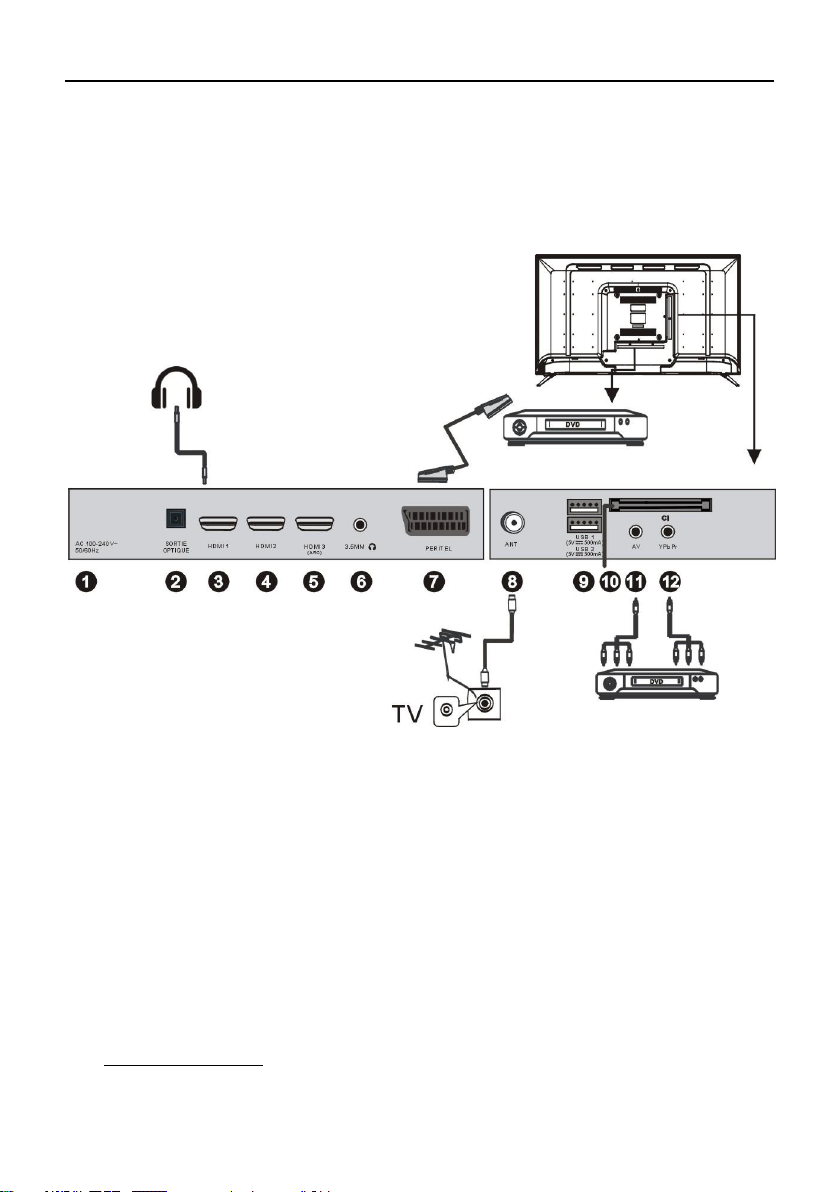

Connexion du téléviseur à des appareils externes
Ce téléviseur peut être connecté à différents équipements externes.
Le schéma suivant illustre les possibilités de connexion avec les autres
équipements vidéo et audio.
1. AC 100-240V~ 50/60Hz
2. SORTIE OPTIQUE : Sortie de son numérique.
3. HDMI 1. Ce port HDMI est compatible avec la résolution UHD.
4. HDMI 2. Ce port HDMI est compatible avec la résolution UHD.
5. HDMI 3 ARC. Ce port HDMI est compatible avec la résolution UHD
(Ultra Haute Définition, dite « 4K »), soit 3840x2160. Utilisez
également ce port HDMI pour bénéficier de la fonction ARC (Audio
Return Channel). Avec l’ARC, limitez le nombre de câbles de votre
installation ! Si vous disposez d’un équipement home cinéma
compatible ARC, il vous suffit de le relier à la prise HDMI ARC de ce
téléviseur. En mode home cinéma, l’image et le son du lecteur vidéo

FR-13
seront transmises au téléviseur ; et inversement, à partir du
téléviseur (mode TNT par exemple), le son sera transmis au home
cinéma, le tout en un seul câble.
6. Prise casque Jack 3.5 mm
7. PERITEL : Entrée péritel.
8. ANT : Terminal TV numérique ou antenne / TV en circuit fermé.
9. USB 1, USB 2 (5V 500mA) : Il prend en charge les fichiers au
format *.jpg, *.mp3 ainsi que les fichiers *.dat, *.vob, *.ts ainsi que les
fichiers vidéo aux formats *.mpg, *.avi, *.mkv, et *.mp4.
10. CI : Entrée pour les cartes CI (carte Common interface, non-fournie).
11. AV : Connexion possible au raccordement vidéo ou RCA
gauche/droit.
12. YPbPr : Terminal d'entrée composante et vidéo gauche/droit.

FR-14

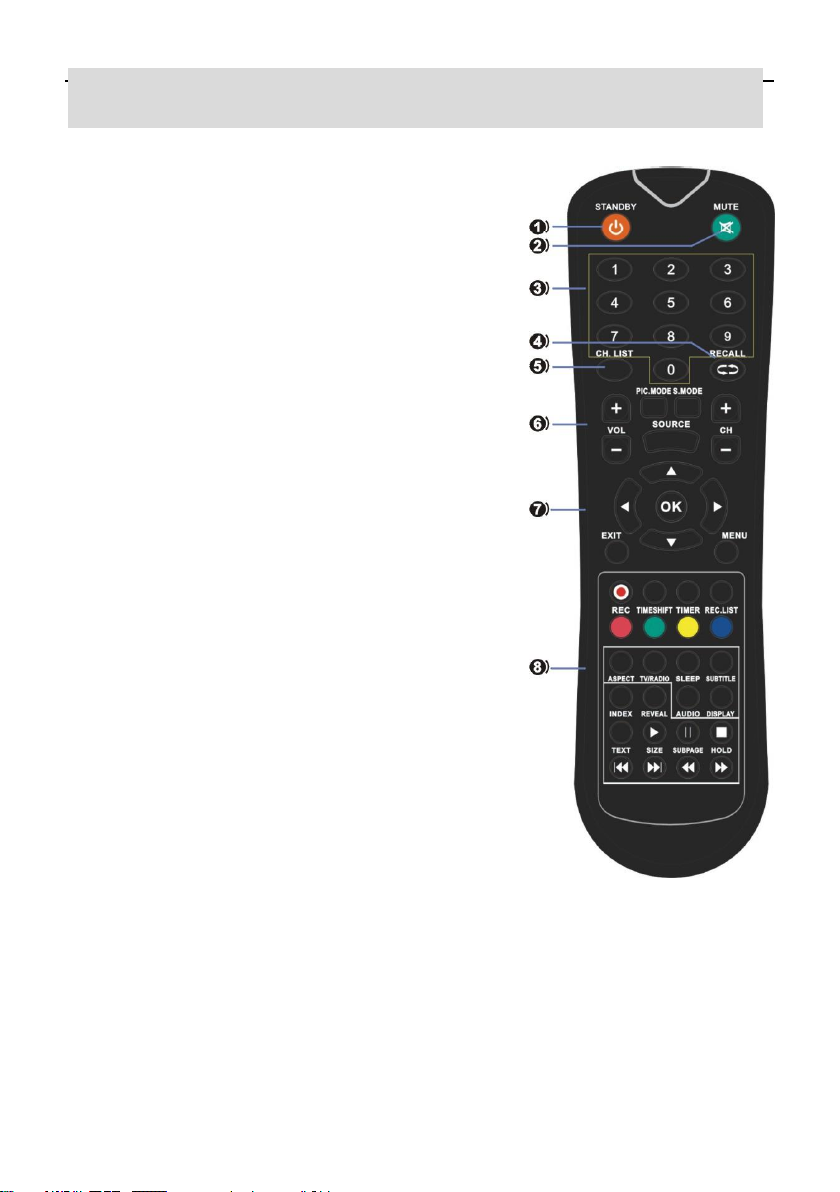

1.STANDBY : Permet d’allumer le téléviseur et le
mettre en mode de veille.
2.MUTE : Coupe et rétablit le son.
3.0~9 : Pour enter le numéro de chaîne.
4.RECALL : Affiche la dernière chaîne visionnée.
5.CH. LIST : Affiche la liste des chaînes.
6. VOL +/- : Augmente et diminue le volume sonore.
PIC.MODE : Permet de sélectionner le mode d’image
directement.
S.MODE : Permet de sélectionner le mode de son
directement.
SOURCE : Permet de sélectionner la source d’entrée.
CH +/- : Affiche la chaîne suivante ou précédente.
7.▲/▼/◄/► : Boutons de navigation.
OK : Confirmer la sélection.
EXIT : Quitter le menu.
MENU : Affiche le menu principal.
8.REC : Pour démarrer un enregistrement immédiat, de
la chaîne TNT visualisée, sur un support USB.
TIMESHIFT : Appuyez sur cette touche lorsque vous
souhaitez interrompre l’émission en cours ; Appuyez
sur cette même touche à nouveau pour reprendre le
visionnage de l’émission interrompue.
TIMER : Pour afficher le menu du programmateur afin
de planifier un enregistrement.
REC.LIST : Affiche la liste des enregistrements.
Touches Rouge, Verte, Jaune et Bleue :
Touches utilisées pour naviguer dans les sous-menus.
ASPECT : Permet de faire un zoom sur l’image.
TV/RADIO : Permute entre la TNT et radio. (En
France, il n’y a pas de radios sur les fréquences TNT)
SLEEP : Pour programmer le mode veille.
SUBTITLE : Pour activer et désactiver le sous-titre.
INDEX : Pour revenir à l’index en mode télétexte.
REVEAL : Permet d’afficher les caractères cachés.
AUDIO : Permet de sélectionner la piste audio.
DISPLAY : Affiche les informations du téléviseur.
TEXT : Affiche le télétexte à l’écran.
SIZE : Permet de changer la taille de la page en cours.
TELECOMMANDE
MONTAGE DES PIEDSTELECOMMANDE
MONTAGE DES PIEDS
SUPPORT MURALMONTAGE DES
PIEDSTELECOMMANDE
MONTAGE DES PIEDSTELECOMMANDE
MONTAGE DES PIEDS
SUPPORT MURALMONTAGE DES PIEDS
SUPPORT MURAL
INSTALLATION INITIALESUPPORT
MURALMONTAGE DES PIEDS
SUPPORT MURALMONTAGE DES
PIEDSTELECOMMANDE

FR-15
SUBPAGE : Pour afficher la deuxième page en mode télétexte.
HOLD : En mode télétexte, cette touche permet de maintenir la page affichée.
: Pour lancer la lecture.
: Pour interrompre la lecture.
: Pour arrêter le disque.
/ : Avance / avance rapide.
/ : Passez à la piste précédente ou suivante ou au chapitre.
Remarque :
La télécommande doit être utilisée dans la zone
de réception du téléviseur. Vous devez pointez la
télécommande vers le capteur du téléviseur et
supprimer tout objet situé entre la télécommande
et le capteur.
Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de
liquide dessus.
Insertion des piles
1
Ouvrez le boîtier de la
télécommande.
2
Insérez deux piles type LR03 (AAA)
en respectant les polarités +/-
indiquées (plies non-fournies).
3
Refermez le boîtier
Remarques :
- Enlevez les piles de la télécommande en cas
de non-utilisation prolongée.
- Lavez-vous les mains après avoir manipuler
les piles.
- Déposez les piles usagées dans des bacs de
collecte prévus (renseignez-vous auprès de
votre revendeur) afin de protéger
l’environnement.
Remarque : les piles ne sont pas fournies.

FR-16
Mise en veille automatique
La consommation en énergie de cet appareil en mode fonctionnement et
en mode veille a été réduite. Par conséquent, si aucune action n’est
enregistrée au bout de quatre heures, l’appareil se mettra
automatiquement en mode veille. Pour annuler la mise en veille, il vous
suffit d’appuyer sur une touche.

FR-17
•Montage du socle
1. Placez votre téléviseur, écran tourné vers le bas, sur une surface
plane (une grande table par exemple) couverte d'un tissu doux et
épais pour éviter de rayer l'écran. Le bord inférieur de l'écran doit
dépasser de la surface plane pour permettre la fixation des pieds.
2. Insérez ensuite les deux pieds (Fig. 1) dans l'axe central du
téléviseur.
3. Fixez les pieds avec les 4 vis (Fig.2)
4. Soulevez le téléviseur après le montage (Fig. 3).
•Démontage du socle
1. Placez votre téléviseur, écran tourné vers le bas, sur une surface
plane (une grande table par exemple) couverte d'un tissu doux et
épais pour éviter de rayer l'écran. Le bord inférieur de l'écran doit
dépasser de la surface plane pour permettre la fixation des pieds.
2. Pour commencer, dévissez le socle du pied (voir figure 2).
3. Retirez les deux pieds de l'axe central du téléviseur (Fig. 3).
MONTAGE DES PIEDS
SUPPORT MURALMONTAGE DES PIEDS
SUPPORT MURAL
INSTALLATION INITIALESUPPORT
MURALMONTAGE DES PIEDS
SUPPORT MURALMONTAGE DES PIEDS
SUPPORT MURAL
INSTALLATION INITIALESUPPORT MURAL
INSTALLATION INITIALE
DEPANNAGEINSTALLATION
INITIALESUPPORT MURAL
INSTALLATION INITIALESUPPORT
MURALMONTAGE DES PIEDS

FR-18
Faites appel à un technicien qualifié pour fixer ce téléviseur à un support
mural. Nous ne pouvons pas être tenus pour responsable en cas de
dommages ou blessures entraînés par la fixation du téléviseur.
Remarques :
•4 vis de type M6*12mm (non fournies) doivent être utilisées.
N'utilisez pas des vis de taille différente, cela endommagerait le
support de fixation du téléviseur et votre appareil sera exclu de la
garantie.
•Le téléviseur doit être débranché pendant l'installation.
•Referez-vous aux instructions de montage fournies avec le support
de fixation.
SUPPORT MURAL
INSTALLATION INITIALESUPPORT MURAL
INSTALLATION INITIALE
DEPANNAGEINSTALLATION
INITIALESUPPORT MURAL
INSTALLATION INITIALESUPPORT MURAL
INSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION
INITIALESUPPORT MURAL
INSTALLATION INITIALESUPPORT MURAL
INSTALLATION INITIALE

FR-19
- Branchez le câble d'alimentation à une prise murale et allumez la TV, la
page d'accueil s'affichera sur l'écran.
- Appuyez sur les boutons de navigation GAUCHE / DROITE / HAUT /
BAS de la télécommande pour sélectionner une option.
- Appuyez sur le bouton OK de la télécommande pour confirmer votre
sélection.
Langue : Sélectionnez la langue du
menu à l’écran.
Country : Permet de sélectionner votre
pays. Si votre pays de résidence ne se
trouve pas dans la liste, sélectionnez
« Autre ».
Mode d’alimentation : Permet de
sélectionner le mode Home ou Store.
Recherche des chaînes
- Après avoir effectué les sélections
ci-dessus, appuyez sur la touche
OK pour afficher le menu Recherche des chaînes.
- Sélectionnez l’option de recherche à l’aide des touches de
navigation, et appuyez sur la touche OK pour commencer la
recherche automatique des chaînes.
Remarque : Le type de recherche et les options suivantes ne sont
réglables que si le « Type de signal numérique » est réglé sur DVB-C.
INSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
DEPANNAGEINSTALLATION INITIALE
