COOLTRON CLOUD 30 CM User manual

1
Valmistuttaja / Tillverkad för / Manuafactured for: SuomiTrading, Areenakatu 7, 37570 Lempäälä 010 430 3490
cloud
40 cm
Lattiatuuletin / Stående fläkt / Stand fan
103093376
Käyttöopas
Bruksanvisning
User manual

2
Kiitos, että ostit Cooltron-tuulettimen. Olemme varmoja siitä, että tulet olemaan tyytyväinen
valintaasi. Tutustu tähän käyttöohjeeseen ennen tuotteen käyttöä ja säilytä se myöhempää
tarvetta varten.
1. Tekniset tiedot
Teho: 45 W
Jännite: 220-240 V / 50 Hz
IP-luokitus: IPX0
Melutaso: 53,5 dB
Ilmanvirtaus maksimi: 60,9 m3/ min
Korkeus: 120 cm
Halkaisija: 40 cm
Virtajohdon pituus: 1,6 m
2. Varoitukset ja turvallisuusohjeet
• Lue nämä ohjeet huolellisesti ja säilytä ne myöhempää käyttöä varten.
• Tätä laitetta ei ole tarkoitettu lasten tai muiden sellaisten henkilöiden
käytettäväksi, joiden aistimiskyvyt, fyysiset tai henkiset ominaisuudet
tai kokemuksen ja tiedon puute estävät heitä käyttämästä laitetta
turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo
heitä tai ohjaa heitä laitteen käytössä.
• Lapset eivät saa leikkiä laitteella.
• Lapset eivät saa puhdistaa tai käyttää laitetta ilman valvontaa.
• Lapsia tulee valvoa, kun laitetta käytetään lasten läheisyydessä.
• Tämä laite on tarkoitettu käytettäväksi ainoastaan sisätiloissa.
• Laitetta ei saa sijoittaa kosteaan paikkaan.
• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön.
• Käytä laitetta ainoastaan sen suunniteltuun käyttötarkoitukseen tässä
käyttöohjeessa kuvatulla tavalla.
• Suojataksesi itsesi sähköiskulta älä upota laitetta, pistoketta tai
virtajohtoa veteen.
• Virtapistoke on irrotettava pistorasiasta ennen puhdistusta, huoltoa ja
siirrettäessä laitetta paikasta toiseen.
• Irrota tuulettimen virtajohto pistorasiasta, kun tuuletin ei ole käytössä.
• Älä koskaan työnnä sormiasi, kyniä tai muita esineitä säleikön läpi.
• Käytä laitetta aina tasaisella ja vakaalla alustalla, jotta se ei kaadu.
• Älä käytä laitetta paikassa, jossa on räjähtäviä ja/tai syttyviä höyryjä.
• Älä aseta tuuletinta tai sen osia avotulen tai lämmityslaitteiden
läheisyyteen.
• Älä käytä laitetta, jos sen johto tai pistoke on vaurioitunut tai jos
laitteessa on ilmennyt toimintahäiriö, tai se on pudonnut maahan tai
vahingoittunut jollain tavalla.
cloud Lattiatuuletin 40 cm

3cloud Lattiatuuletin 40 cm
• Älä yritä korjata laitetta itse. Ota yhteyttä ammattitaitoiseen
huoltoliikkeeseen, mikäli laite kaipaa huoltoa.
• Irrota pistoke tarttumalla pistokkeesta. Älä koskaan vedä virtajohdosta
tai laitteesta.
• Tarkista virtajohto viiltojen ja hankaumien varalta ennen jokaista
käyttökertaa. Jos virtajohdossa ilmenee jälkiä, laite tulee huoltaa ja
virtajohto vaihtaa.
• Älä käytä laitetta, jos virtajohto on vaurioitunut tai se toimii ajoittain ja
lakkaa sitten toimimasta.
• Ainoastaan valtuutettu henkilö saa vaihtaa vaurioituneen johdon
uuteen.
• Älä kiedo johtoa tiukasti laitteen ympärille.
• Älä anna virtajohdon roikkua (esim. pöydän tai työtason reunan yli).
• Älä anna johdon koskettaa kuumia pintoja.
• Älä altista virtajohdon ja laitteen välistä liitosta rasitukselle, sillä
virtajohto voi vaurioitua tai katketa.
3. Puhdistaminen ja ylläpito
Irrota pistoke pistorasiasta aina ennen laitteen puhdistamista.
Jos laite on erittäin likainen, sen ulkopuoli voidaan pyyhkiä varovasti kostealla liinalla, jonka
jälkeen se on kuivattava huolellisesti. Varmista ettei laitteen sisään pääse kosteutta.
Älä käytä laitteen puhdistamiseen voimakkaita puhdistusaineita, hankaavia aineita tai kovia
esineitä, sillä ne voivat naarmuttaa laitteen pintoja.
Älä käytä laitteen puhdistamiseen liuottimia, bentseeniä tai öljypohjaisia puhdistusaineita, sillä ne
voivat vahingoittaa laitteen koteloa.
Voit puhdistaa ilma-aukot pölynimurin letkun avulla.
Puhdista laite säännöllisesti.
Kun tuuletin ei ole käytössä, säilytä sitä viileässä, puhtaassa ja kuivassa paikassa.

4cloud Lattiatuuletin 40 cm

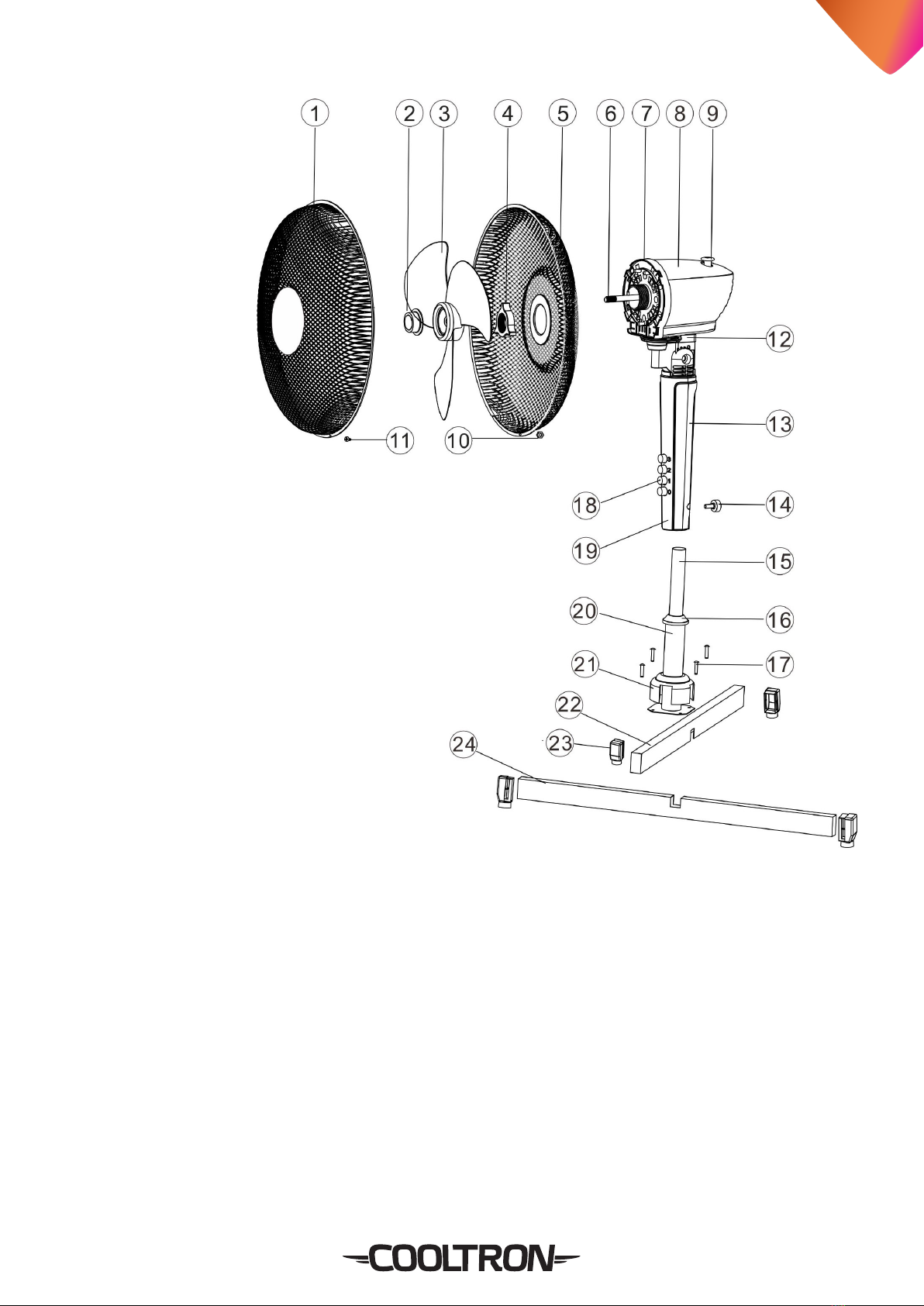

4. Tuulettimen osat
1) Etuverkko
2) Siipien lukitusmutteri
3) Siivet
4) Verkon lukitusmutteri
5) Takaverkko
6) Moottori
7) Moottorin kotelon etuosa
8) Moottorin kotelo
9) Kääntymispainike
10) Kiinnitysmutteri
11) Kiinnitysruuvi
12) Moottorin pidike
13) Ohjauspaneelin takaosa
14) Kiinnitysruuvi
15) Pidikkeen yläosa
16) Pidikkeen lukitusmutteri
17) Jalustan kiinnitysruuvi
18) Nopeuspainikkeet
19) Ohjauspaneelin etuosa
20) Pidikkeen alaosa
21) Jalan peiteosa
22) Ylempi jalka
23) Jalan päätytulppa
24) Alempi jalka

5cloud Lattiatuuletin 40 cm
5. Tuulettimen kokoaminen
a) Ota kaikki laitteen osat pois pakkauksesta ja poista kaikki pakkausmateriaalit ja pehmusteet.
b) Aseta ylempi jalka (22) alemman jalan (24) päälle ja kiinnitä se jalustan kiinnitysruuvilla (17).
Aseta sen jälkeen neljä jalan päätytulppaa (23) jokaisen jalan päähän.
c) Laita jalan peiteosa (21) paikalleen.
d) Aseta runko pidikkeen yläosaan (15) ja kiinnitä ruuvilla (14).
e) Kiinnitä verkon takaosa (5) moottoriin (6) lukitusmutterilla (4).
f) Kiinnitä siivet (3) moottoriin (6) siipien lukitusmutterilla (2).
g) Laita verkon etuosa (1) verkon takaosaan (5). Kiinnitä ruuvilla (11) ja mutterilla (10).
h) Tuuletin on nyt käyttövalmis.
Huomio: Varmista, että tuote on täysin koottu, ennen kuin kytket sen pistorasiaan.
6. Tuulettimen käyttö
Cooltron Cloud lattiatuulettimessa on kolme nopeutta ja automattinen kääntymistoiminto. Ennen
käyttöä aseta tuuletin vakaalle ja tasaiselle alustalle, jossa se ei pääse kaatumaan käytön aikana.
NOPEUDEN VALINTA
Valittavana on kolme nopeutta.
o 0 = VIRRAN KATKAISU
o 1 = HIDAS
o 2 = KESKITEHO
o 3 = NOPEA
AUTOMAATTINEN KÄÄNTYMINEN
Nosta kääntymispainike ylös, jolloin tuuletin puhaltaa jatkuvasti samaan suuntaan. Paina
kääntymispainike alas, jolloin tuuletin kääntyy sivulta sivulle.
Voit myös manuaalisesti kallistaa tuuletinta ylös ja alas.
7. Takuu
Tällä tuulettimella on 2 vuoden takuu, joka on voimassa tuotteen ostopäivästä alkaen.
Cooltron-tuotteet on valmistettu huolellisesti noudattaen määriteltyjä laatukriteerejä. Mikäli
kuitenkin kohtaat ongelman tai virheen tuotteessa, ota yhteyttä jälleen myyjään takuuajan ollessa
vielä voimassa.
Tuotteen takuu koskee selviä valmistus- ja materiaalivirheitä. Takuunalaisiksi vioiksi ei lasketa
normaalista kulumisesta aiheutuvia vikoja. Takuu myös raukeaa, mikäli tuote on koottu
käyttöohjeiden vastaisesti, tai sen käytössä, huollossa ja säilytyksessä ei ole noudatettu riittävää
huolellisuutta. Takuu on voimassa vain tuotteen ollessa normaalissa kotitalouskäytössä.
Esitä ostokuitti tai muu todiste ostopäivästä, mikäli joudut olemaan takuuasioissa yhteydessä
jälleenmyyjään tai maahantuojaan.
8. Kierrätys
Älä hävitä tuotetta kotitalousjätteen mukana. Kun tuote poistetaan käytöstä, se tulee toimittaa
sähkö- ja elektroniikkaromun kierrätyspisteeseen.

6cloud Stående fläkt 40 cm
Tack för att du har köpt Cooltron fläkten. Vi är övertygade om att du kommer att vara nöjd med
ditt val. Läs den här bruksanvisningen innan du använder produkten och spara den för framtida
användning.
1. Tekniska specifikationer
Effekt: 45 W
Spänning: 220-240 V / 50 Hz
IP-klass: IPX0
Ljudnivå: 53,5 dB
Luftflöde max: 60,9 m3/ min
Höjd: 120 cm
Diameter: 40 cm
Nätsladdens längd: 1,6 m
2. Varningar och säkerhetsinstruktioner
• Läs dessa anvisningar noggrant innan du använder produkten och
spara dem för framtida användning.
• Apparaten får inte användas av barn eller av personer med nedsatt
fysisk, sensorisk eller psykisk förmåga, bristande erfarenhet
och kunskaper, om inte de fått handledning eller anvisningar om
användning av apparaten av en person som ansvarar för deras
säkerhet.
• Barn får inte leka med produkten
• Produkten får inte rengöras eller används av barn.
• Barn ska hållas under uppsikt när produkten används nära barn.
• Apparaten är endast avsedd för användning inomhus.
• Produkten får inte placeras på en fuktig plats.
• Produkten är endast avsedd för privat användning.
• Använd endast produkten för avsett ändamål, i enlighet med
beskrivningarna i denna bruksanvisning.
• Sänk inte ner apparaten, kontakten eller sladden i vatten, för att
undvika elstötar.
• Strömkontakten måste dras ur innan rengöring, service och flyttning
från en plats till en annan.
• Koppla ur fläkten när den inte används.
• För aldrig in fingrar, pennor eller andra föremål genom gallret.
• Fläkten måste placeras på en plan och stabil yta under användning för
att förhindra att den välter.
• Använd inte i närheten av explosiva och/eller lättantändliga ångor.
• Placera inte fläkten eller några delar nära en öppen låga eller
värmeapparater.

7cloud Stående fläkt 40 cm
• Använd inte en apparat med en skadad strömsladd eller kontakt
eller efter att det har varit fel på apparaten eller den har tappats eller
skadats på något sätt.
• Försök inte reparera apparaten själv. Kontakta kvalificerat
serviceföretag om service krävs.
• Dra ut kontakten ur uttaget genom att ta tag i kontakten. Dra inte i
sladden eller fläkten.
• Kontrollera om det finns hack och/eller slitage på strömsladden innan
du använder apparaten. Om du hittar hack eller slitage indikerar det
att apparaten bör servas och att strömsladden bör bytas ut.
• Använd inte apparaten om strömsladden är skadad eller om den
fungerar till och från och sedan slutar fungera.
• Strömsladden får endast bytas ut av en auktoriserad person.
• Linda aldrig sladden hårt runt produkten.
• Låt inte sladden dingla (t.ex. över kanten på ett bord eller en
bänkskiva).
• Låt inte sladden vidröra heta ytor.
• Ansträng inte anslutningen mellan nätsladden och produkten,
eftersom nätsladden kan skadas eller gå sönder.
3. Rengöring och service
Koppla alltid ur apparaten innan du rengör den.
Om apparaten är mycket smutsig kan utsidan putsas försiktigt med en fuktig trasa och sedan
torkas ordentligt. Se till att ingen fukt kommer in i apparaten.
Använd inte starka rengöringsmedel, slipmedel eller hårda föremål för att rengöra apparaten,
eftersom de kan repa ytorna.
Använd aldrig lösningsmedel, bensen eller oljebaserade rengöringsmedel eftersom de kan skada
höljet.
Det går att använda en dammsugarslang för att rengöra dessa ventilationsöppningar.
Rengör apparaten regelbundet.
Förvara fläkten på ett svalt, rent och torrt ställe när den inte används.

8cloud Stående fläkt 40 cm
4. Delbeskrivning
1) Framnät
2) Propellerns låsmutter
3) Propeller
4) Skyddnätets låsmutter
5) Baknät
6) Motor
7) Främre delen av motorhuset
8) Motorhus
9) Svänging på/av
10) Fästningsmutter
11) Fästningsskruv
12) Motorfäste
13) Baksidan av kontrollpanelen
14) Fästningsskruv
15) Fästets övre del
16) Fästets låsningsmutter
17) Stativets fästningsskruv
18) Hastighetsknapp
19) Framsidan av kontrollpanelen
20) Fästets nedre del
21) Fotens täckdel
22) Övre fot
23) Fotända
24) Nedre fot

9cloud Stående fläkt 40 cm
5. Montering av fläkten
a) Ta ut alla delar av apparaten ur förpackningen och ta bort allt förpackningsmaterial
och all stoppning.
b) Placera den övre foten (22) ovanpå den nedre foten (24) och fäst med stativskruven (17).
Placera sedan de fyra fotändarna (23) i slutet av varje fot.
c) Sätt täckdelen (21) på plats.
d) Placera ramen ovanpå fästets övre del (15) och fäst den med skruven (14).
e) Fäst nätets bakre del (5) på motorn (6) med låsmuttern (4).
f) Sätt fast propellern (3) på motorn (6) med propellerns låsmutter (2).
g) Apparaten är du driftklar.
Observera: Se till att produkten är helt monterad innan du ansluter den.
6. Användning av fläkten
Cooltron Cloud fläkt har tre hastigheter och en automatisk svängningsfunktion. Innan användning
placera fläkten på en torr, jämn yta där den inte kan falla omkull under användning.
HASTIGHETSVAL
Lyft upp svängningsknappen. Fläkten blåser hela tiden i samma riktning. Tryck ned
svängningsknappen. Fläkten vänder sig från sida till sida.
o 0 Av
o 1 Låg hastighet
o 2 Medelhastighet
o 3 Hög hastighet
AUTOMATISK SVÄNGNING
Lyft upp svängningsknappen. Fläkten blåser hela tiden i samma riktning.
Tryck ned svängningsknappen. Fläkten vänder sig från sida till sida.
Du kan också luta fläkten uppåt och nedåt.
7. Garanti
Den här fläkten har 2 år garanti som gäller från och med inköpsdatumet.
Cooltron produkter tillverkas noggrant enligt fastställda kvalitetskriterier. Om du ändå stöter
på ett problem eller fel med produkten, kontakta din återförsäljare medan garantiperioden
fortfarande är giltig.
Produktgarantin täcker uppenbara tillverknings- och materialfel. Defekter som orsakas av
normalt slitage betraktas inte som defekter under garantin. Garantin är också ogiltig om
produkten inte har monterats enligt bruksanvisningen eller om den inte har använts, underhållits
och förvarats med vederbörlig omsorg. Garantin gäller endast för normal hushållsanvändning.
Om du behöver kontakta din återförsäljare eller importör gör garantiändamål ska du
tillhandahålla ett kvitto eller annat inköpsbevis.
8. Återvinning
Släng inte produkten med hushållsavfallet. Överlämna den till en uppsamlingsplats för
återvinning av elektroniska apparater.

10cloud Stand fan 40 cm
Thank you for purchasing a Cooltron brand fan. We are confident that you have made a great
choice and that the item will serve you well. Please familiarize yourself with this instruction
manual before using the item and keep it stored for later need.
1. Specifications
Power: 45 W
Voltage: 220-240 V / 50 Hz
IP-class: IPX0
Noise level: 53,5 dB
Air circulation maximum volume: 60,9 m3/ min
Height: 120 cm
Diameter: 40 cm
Power cord length: 1,6 m
2. Warnings and safety instructions
• Please read these instructions thoroughly before use and retain for
future reference.
• This appliance is not intended to be used by children or people with
reduced physical or mental capabilities or lack of experience and
knowledge, unless they have been given supervision or instruction
concerning the use of the appliance by a person responsible for their
safety.
• Children may not play with the appliance.
• Children may not clean or operate the appliance without proper
supervision.
• Children must be supervised when the appliance is used near them.
• This product is only intended for indoor use.
• Do not place the item in humid places or places with moisture.
• This appliance is intended for household use only.
• Only use the item for its intended use in a way described in this
instruction manual.
• To prevent electric shock, do not immerse the appliance, plug or cord
in water.
• Power plug must be removed from power socket before cleaning,
servicing or maintenance and when moving the appliance from one
location to another.
• Unplug the power cord when the fan is not in use.
• Never insert fingers, pencils or any other objects through the fan
grille.
• Always use the appliance on flat and stable surface to prevent it from
tipping over.
• Do not use the appliance in presence of explosive and/or flammable
fumes.

11cloud Stand fan 40 cm
• Do not place the fan or parts of it close to open fire or heating
appliances.
• Do not operate any appliance with a damaged cord or plug or after
the appliance has malfunctioned or has been dropped or damaged in
any manner.
• Do not try to repair the appliance yourself. Contact qualified servicing
company if maintenance is required.
• Unplug the appliance by pulling from the plug. Never pull from the
power cord or the appliance.
• Before each use, inspect the power cord for cuts and/or abrasion
marks. If any are found, this indicates that the appliance should be
serviced and the power cord replaced.
• Do not operate the appliance if the power cord shows any damage or
works intermittently and then stops working.
• Only an authorized person may replace the damaged cord.
• Never wrap the cord tightly around the appliance.
• Do not let the power cord hang (for example over the edge of a table
or a counter).
• Do not let the power cord touch hot surfaces.
• Do not put any stress on the power cord where it connects to the
appliance, as the power cord could fray and break.
3. Cleaning and care
Always unplug the appliance before cleaning it.
If the appliance is very dirty, you can wipe the external parts carefully with a damp cloth. After
wiping dry carefully and make sure no moisture gets to the interior parts of the fan.
Do not use strong detergents, abrasive substances or hard objects when cleaning the item as
they might scratch the surface of the item.
Do not use solvents, benzene or oil-based cleaners as they can damage the housing.
You can clean the air vents from dust with the help of a vacuum cleaner hose.
Clean the item regularly.
When the fan is not in use, store it in a cool, clean and dry location.

12cloud Stand fan 40 cm
4. Parts list
1) Front grille
2) Blade lock nut
3) Blade
4) Grille locking nut
5) Back grille
6) Motor
7) Front motor cover
8) Motor cover
9) Oscillation button
10) Nut
11) Screw
12) Motor holder
13) Back control panel
14) Fixing screw
15) Holder top part
16) Holder locking nut
17) Base fixing screw
18) Speed buttons
19) Front control panel
20) Holder bottom part
21) Base cover
22) Top cross base
23) Base feet end caps
24) Bottom cross base

13cloud Stand fan 40 cm
5. Assembling the fan
a) Take all the parts of the appliance out from the packaging. Also remove all packaging and
padding materials.
b) Take the top cross base (22) and put it into the bottom cross base (24). Fix by using the base
fixing screw.
c) Take the plastic base cover (21) and put it to cross the holder and cover the base well.
d) Take the main body and place it into the top part of the holder (15). Fix by using the screw (14).
e) Take the back grille (5) and put it on the motor (6). Fix by grille locking nut (4).
f) Take the blades (3), put them into the motor (6) and fix by blade locking nut (2).
g) Take the front grille (1), place to match the back grille (5). Fix by using the screw (11) and nut (10).
h) The fan is now ready to use.
Note: Ensure that you have fully assembled the product before plugging it into an electrical
outlet.
6. Using the fan
Cooltron Cloud Stand fan is equipped with three speed choices and a smooth oscillation function.
Before you take the fan in use place it on a level and stable surface where it cannot tip over
easily.
SELECTING THE SPEED
This fan has three different speeds to select from.
o 0 = POWER OFF
o 1 = SLOW
o 2 = MEDIUM
o 3 = HIGH
AUTOMATIC OSCILLATION
By lifting up the oscillation button the fan will stay in static position. By pressing down the
oscillation button the fan will oscillate from left to right.
You can also manually adjust the vertical angle of the fan.
7. Warranty
This fan has a 24 months warranty, which is valid from the date of purchase onwards.
Cooltron products have been carefully manufactured by the defined quality standards. In case
you face a problem or a defect on the item, please contact the retailer if the warranty is still valid.
The warranty covers clear manufacturing or material defects. Normal wear and tear is not
covered by the warranty. Warranty is also void if the product has been assembled in a way that is
not in accordance with this manual, or if sufficient care has not been applied in using, maintaining
or storing the item. Warranty is only valid in normal household use.
Keep a receipt or other proof or purchase date stored in case you need to contact the retailer for
warranty matters.
8. Recycling
Do not dispose the item with domestic waste. When you discard the item, use special collection
point for electrical and electronic equipment.
