Cooper safety CSA 462-NS User manual
Cooper CSA Srl Corsico (MI) Italy N.Verde: 800-449433 www.coopercsa.it
@Copyright Cooper CSA 2012
ART. 462-NS Contatto magnetico in alluminio con ampolla in scambio / Changeover aluminium magnetic contact
SPECIFICHE GENERALI
GENERAL SPECIFICATIONS
INSTALLAZIONE CONFORME ALLA NORMA
INSTALLATION AS PER STANDARD
Materiale contenitore
Housing material
Alluminio pressofuso
Die-cast aluminium
Funzionamento
Operation
Contatto reed in scambio
Changeover contact
Temp. di funzionamento
Operating temperature -25°C ÷ +50°C
Grado di protezione
IP degree
Certificato IPx2 (dichiarato IP34 da Cooper CSA)
Certified IPx2 (declared IP34 by Cooper CSA)
V max 42,4 Vpeak - 60 Vdc
I max 300 mA
W max 3 W
Identificazione
Identification
Numero seriale/lotto su ogni componente
Serial number/batch on each component
EN50131-2-6 GR 2 CL III
CSA08911-Q
OKOK
La certicazione decade per installazioni diverse da quelle rappresentate nelle gure.
Certication is void if the devices are installed differently.
PCB
I contatti magnetici sono componenti passivi, le grandezze elettriche indicate sono le massime applicabili
Magnetic contacts are passive components, max applicable voltage and current are displayed in table

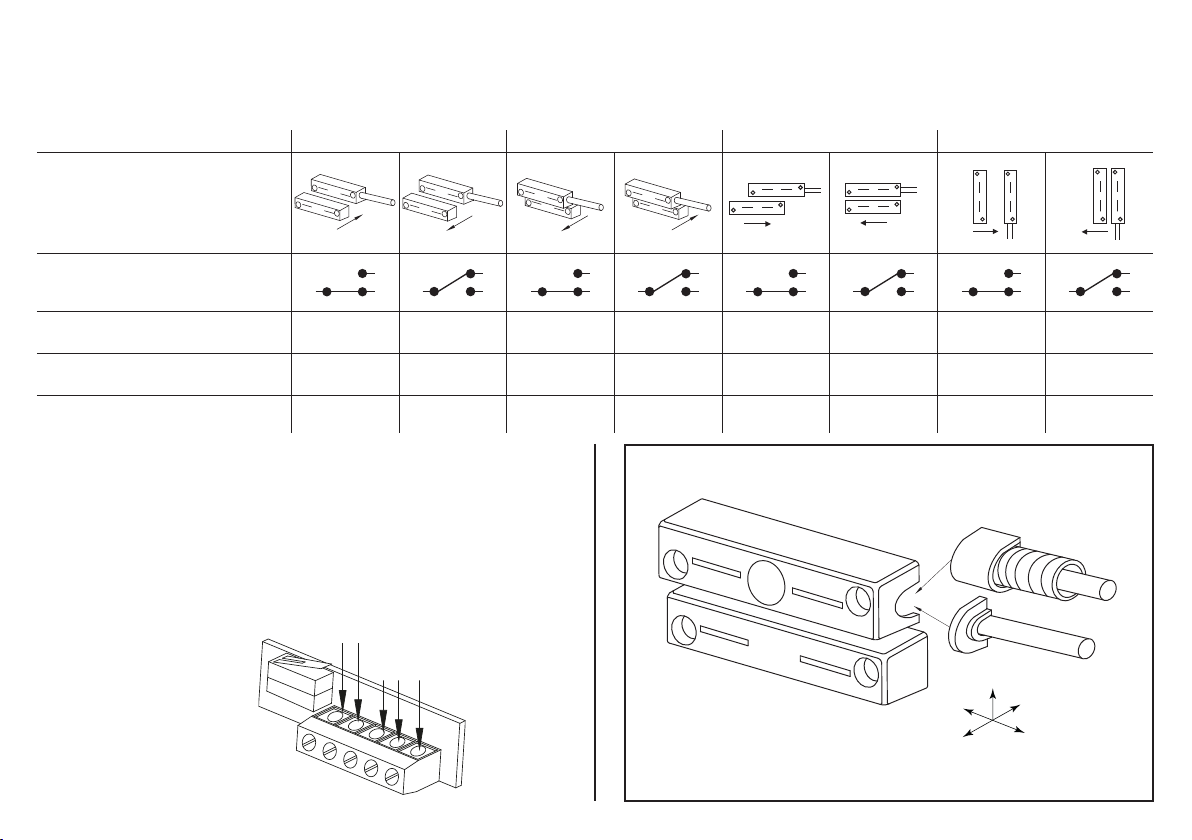

DISTANZE OPERATIVE / OPERATIONAL APPROACH AND REMOVAL DISTANCES
INDICAZIONI DI FISSAGGIO / FIXING INSTRUCTIONS
Asse / Axis Z+ Z- X+ / X- Y
Azione
Action
Contatto
Contact
Superfici non ferromagnetiche
Non-ferromagnetic surfaces 10 mm 24 mm 33 mm 50 mm 11 mm 24 mm 15 mm 27 mm
Superfici ferromagnetiche
Ferromagnetic surfaces 8 mm 18 mm 12 mm 21 mm 8 mm 20 mm 10 mm 19 mm
Tolleranze / Tolerance -0% +50% +0% -30% -0% +30% +0% -30% -0% +70% +0% -40% -0% +30% +0% -30%
Y
X+
Z-
Z+
X-
MORSETTI / TERMINALS
C NC NO
Fissare i componenti tenendo conto delle distanze operative riportate
in tabella. Fissare il supporto del circuito con le viti in dotazione. Per i
componenti utilizzare viti autolettanti ø 3,5÷3,9. Inserire i tappi a protezione
delle viti di ssaggio.
Fix the components paying attention to the operational approach and
removal distance. Fix the support of the PCB using the included screws. For
the components use ø 3.5÷3,9 tapping screws. Insert the plugs to protect
the screws. anti apertura
tamper
contatto
contact
Su superci non ferromagnetiche installare i due corpi a distanza Y inferiore a 15mm (distanza raccomandata 8mm), su superci ferromagnetiche a distanza Y inferiore a 10mm (distanza
raccomandata 7mm).
Le distanze operative riportate in tabella per gli assi X e Z sono state calcolate con i corpi installati alla distanza racomandata.
Install the two components at Y distance less than 15mm (recommended 8mm) on non-ferromagnetic surfaces, at Y distance less than 10mm (recommended 7mm) on ferromagnetic
surfaces.The operating distances displayed in table for axes X and Z have been calculated with the components mounted at the recommended distance.
