Corradi Palladia User manual

Palladia®
MANUALE UTENTE
USER MANUAL
MANUEL D’UTILISATION
BENUTZERHANDBUCH
MANUAL DEL USUARIO
THE OUTDOOR ALCHEMIST
PERGOTENDA
®
Rev. 1 - 05.2018 - Art.-Nr. 05146

1 di 14CORRADI SRL  MANUALE UTENTERev. 1 - 5.2018
Palladia®
itenfrdees
GENTILE CLIENTE,
Grazie per aver scelto un prodotto Corradi.
Questo Manuale è la guida di riferimento per il mantenimento di Palladia®, Ti raccomandiamo quindi di leggerlo attentamente in ogni sua parte
e di conservarlo, ricordando che il buon funzionamento di Palladia®, e quindi anche laTua sicurezza, è garantita solo alle condizioni riportate nelle
pagine seguenti. Le linee guida contenute in questo Manuale assicurano che Palladia® rimanga il luogo ideale dove trascorrere i Tuoi momenti
di relax all’aria aperta.
Contestualmente al prodotto, il nostro Rivenditore Autorizzato Ti consegnerà il manuale, corredato dai documenti “Dichiarazione di Prestazione”,
“Dichiarazione di Corretta Installazione”e dal documento “Fabrics GTOT”.
Corradi Srl
BENVENUTO NEL MONDO CORRADI
INDICE
Come usare Palladia®.......................................................................................................4
Versioni e motorizzazioni.......................................................................................5
Componenti di Palladia®..........................................................................................6
Caratteristiche materiali e componenti................................7
Avvertenze generali di sicurezza..........................................................9

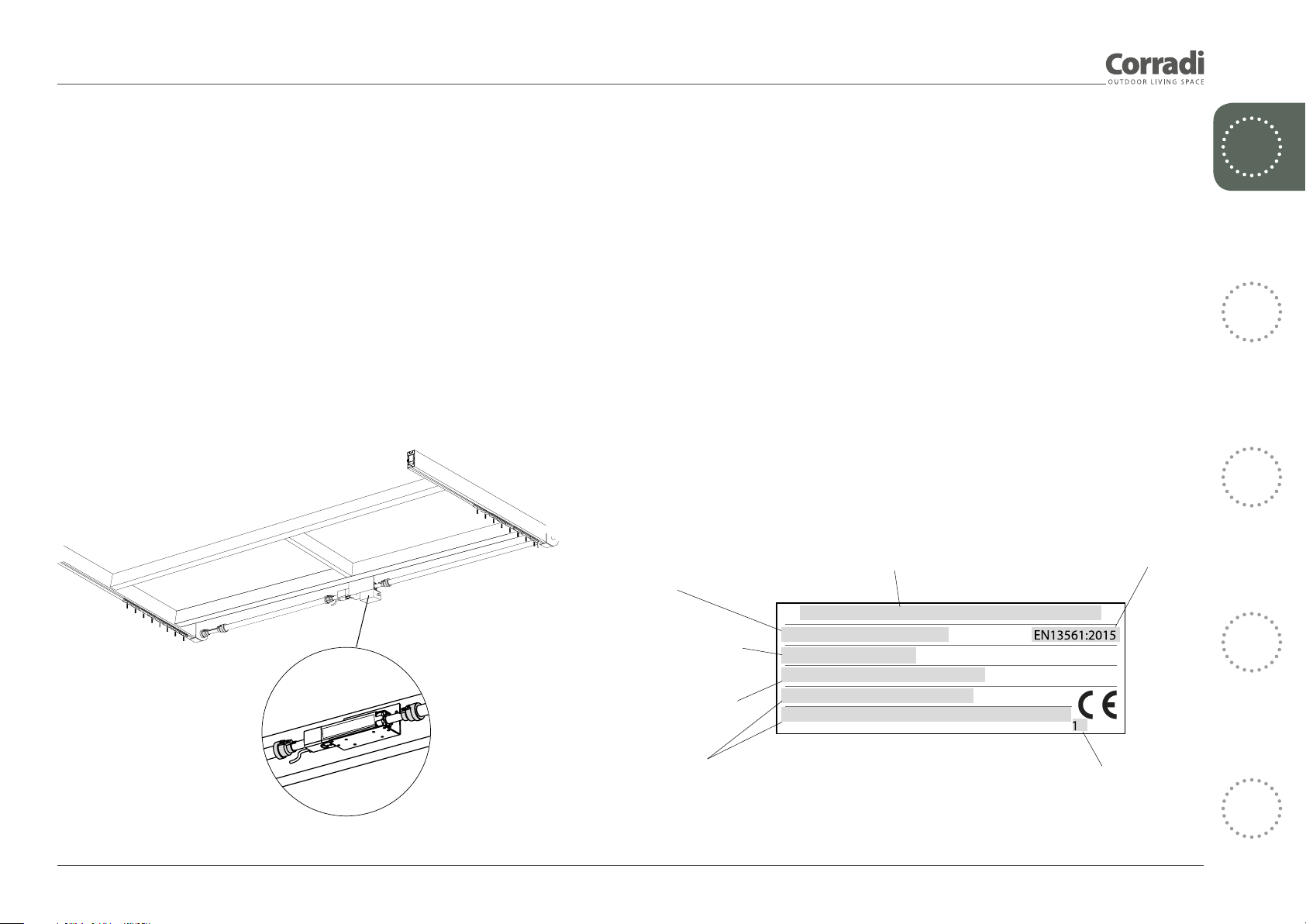

Marcatura CE..................................................................................................................................11
Manutenzione.............................................................................................................................12
Risoluzione dei problemi...................................................................................13
Garanzia.....................................................................................................................................................14
Tabelle............................................................................................................................................................15
Istruzioni Originali
ATTENZIONE
Prima dell’uso del prodotto leggere attentamente il seguente manuale.
Esso dovrà essere conservato per tutto il ciclo di vita del prodotto, unitamente al documento“Dichiarazione di Prestazione”.
In caso di smarrimento, contattare immediatamente il Rivenditore o gli uffici centrali Corradi per la consegna e validazione di
una nuova copia.

2 di 14 CORRADI SRL  MANUALE UTENTE Rev. 1- 5.2018
Palladia®
COME USARE PALLADIA®
Pergotenda® Palladia® è un sistema di copertura mobile realizzato su misura, ancorato ad una parete di supporto, composto da una struttura in
alluminio ed un telo con chiusura ad impacchettamento. La versione Palladia® muro-muro è ancorata a due pareti di supporto.
Palladia®è destinata esclusivamente a proteggere dal sole e dalle precipitazioni, con esclusione del carico neve, con una resistenza alle sacche
d’acqua classe 2 (56 litri/metro quadrato per ora) della norma EN 13561 e una resistenza al vento (indicata sulla dichiarazione di prestazione
allegata) della norma EN 13561. L’impiego del prodotto in caso di vento e precipitazioni è dunque consentito solo nei limiti di tali classi di
resistenza.
Per prodotti fuori standard e/o altri casi speciali gli unici valori validi di resistenza al vento e di resistenza alle sacche d’acqua sono quelli indicati
nell’offerta e/o conferma d’ordine inviata da Corradi al Rivenditore Autorizzato.
Il carico massimo per il quale le parti non retraibili della tenda sono state progettate è di 800 Pa.
È vietato qualsiasi impiego del prodotto diverso da quello indicato; l’uso improprio assolve Corradi da ogni responsabilità per eventuali danni
causati a persone, cose o animali. Il mancato rispetto delle condizioni d’uso fa decadere automaticamente la garanzia.
Il sistema Pergotenda® Palladia® è movimentato da un motoriduttore (comando elettrico) con possibilità di radiocomando; a richiesta
movimentazione tramite arganello (comando manuale).
Radiocomando
Se Palladia® è dotata di radiocomando, per i movimenti di salita, discesa e arresto del telo fare riferimento al manuale del radiocomando.
Non permettere che i bambini giochino con il dispositivo di comando del telo. Tenere il radiocomando lontano dalla portata
dei bambini. Per tutte le indicazioni di sicurezza, e le note relative al telecomando in dotazione, fare riferimento al manuale del
telecomando stesso. Controllare periodicamente che la batteria non sia scarica.

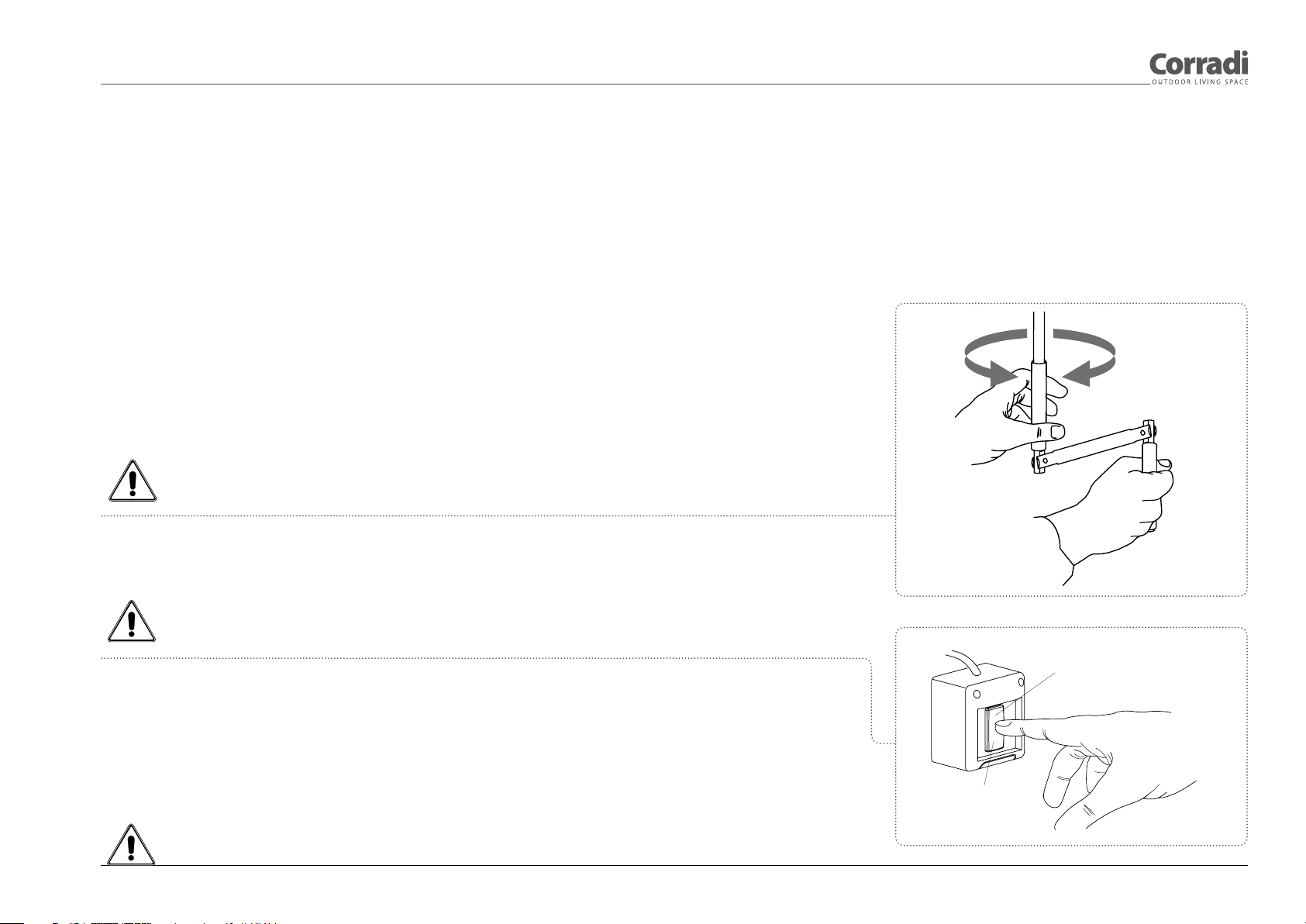

Comando manuale
Se Palladia® è dotata di comando manuale, per aprire e chiudere il telo inserire l’asta di manovra nella sede dell’arganello e ruotare in un senso
(salita telo) o in senso contrario (discesa telo).
Non lasciare l’asta inserita nella sede dell’arganello in situazioni potenzialmente pericolose (ad esempio su terrazzi o in parti
direttamente esposte al vento) e tenerla lontana dalla portata dei bambini. Tenere agganciata l’asta per il tempo strettamente
necessario alla movimentazione.
Comando elettrico
Palladia® può essere dotata di pulsante a muro (non fornito da Corradi), l’installazione del comando deve essere effettuata da un elettricista
qualificato.
Per fare scendere il telo premere il pulsante nella zona inferiore, per fare salire il telo in quella superiore. Il rilascio del pulsante determina l’arresto
della movimentazione nel punto in cui il telo si trova.
Il comando deve essere installato in una posizione protetta, ad un’altezza da terra compresa tra 90 e 120 cm, o comunque all’altezza minima da
terra consentita dalla legge in conformità ai regolamenti nazionali relativi alle persone disabili. Il comando deve essere installato in una zona il
cui accesso non sia fonte di pericolo e in una posizione dalla quale sia visibile il telo durante l’operazione di azionamento, entro la vista del profilo
anteriore ma lontano da parti mobili.
Impedire ai bambini l’accesso al pulsante a muro ed evitare che giochino con quest’ultimo.
Salita telo
Discesa telo

3 di 14CORRADI SRL  MANUALE UTENTERev. 1 - 5.2018
Palladia®
itenfrdees
Motoriduttori a 220 Volt - 218+218 W con centralina dotata di
microprocessore di controllo della tensione e per il funzionamento
sullo stesso asse di due motori in serie, munito di ricevitore per
comando a distanza in radiofrequenza (433,42 MHz), con emettitore
a due canali. Ideale per tende inclinate a 4 o più guide per garantire
sempre ad ogni manovra una corretta tensione del telo che può
cambiare in in funzione delle dilatazioni del tessuto o delle guide
dovute alle escursioni termiche.
Motoriduttore a 220 Volt - 218 W completo di fine corsa a pulsante
per salita e discesa. Ideale per tende in piano a 2 o più guide poiché
il telo non è mai in tensione; oppure per tende inclinate fino a 3
guide con una sporgenza massima di 350 cm.
Tipo 1
MOTORE PLAN
Motoriduttore a 220 Volt - 218 W con centralina dotata di
microprocessore di controllo della tensione e di ricevitore per
comando a distanza in radiofrequenza (433,42 MHz), con emettitore
a due canali. Ideale per tende inclinate a 2 o 3 guide per garantire
sempre ad ogni manovra una corretta tensione del telo che può
cambiare in funzione delle dilatazioni del tessuto o delle guide
dovute alle escursioni termiche.
Tipo 2
MOTORE SLOPE
CENTRALINA MONO
Tipo 3
MOTORE 1 SLOPE (DI COMANDO)
MOTORE 2 PLUS
CENTRALINA TANDEM

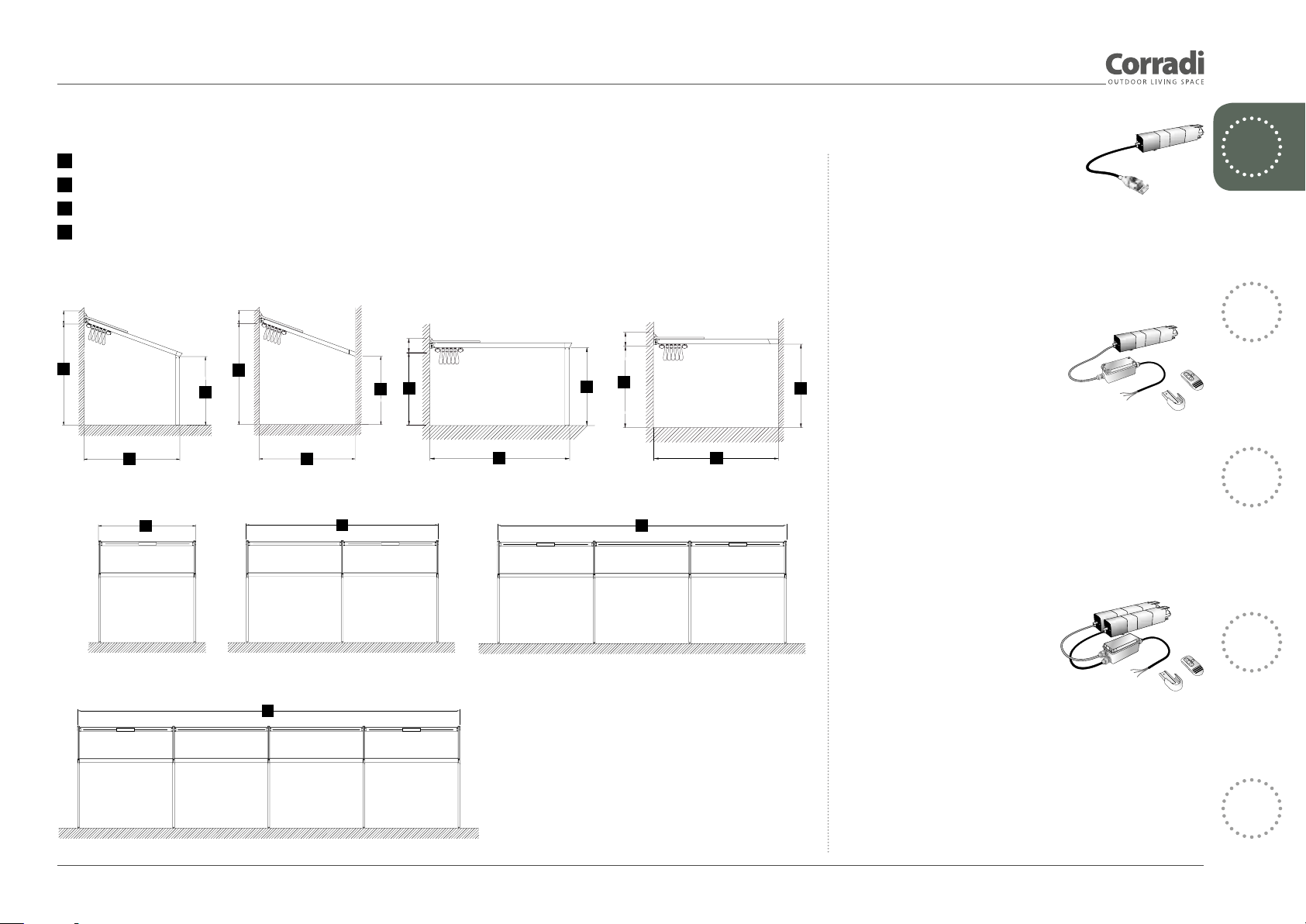

VERSIONI E MOTORIZZAZIONI
1
2
4
3
LARGHEZZA
SPORGENZA
ALTEZZA SUPPORTI A PARETE
ALTEZZA PILASTRI
PALLADIA®
INCLINATA
PALLADIA®
IN PIANO
PALLADIA® MUROMURO
INCLINATA
PALLADIA® MUROMURO
IN PIANO
PALLADIA
2 GUIDE
PALLADIA®
3 GUIDE
PALLADIA®
4 GUIDE
111
1
PALLADIA®
5 GUIDE
2
3
4
2
4
3
2
34
43
2

4 di 14 CORRADI SRL  MANUALE UTENTE Rev. 1- 5.2018
Palladia®
COMPONENTI DI PALLADIA®
Tettuccio a parete
Frontalino
Comando elettrico
Traversa antitorsione
Traversa frontale
Copri staffa
Trave frontale (optional)
Supporti trave frontale
Copri rinvio
Kit guida
Traversa motore
Modulo tettuccio copritenda
Staffa a parete
Copri staffa
Staffe superiori dx/sx
Supporti travi trasversali
Testata tettuccio
Guida
Piastra fissaggio staffa inferiore
Staffa inferiore
Montante
Piede montante
Carter superiore
Staffa a parete
Carter inferiore
Dettaglio versione Palladia® muro-muro

5 di 14CORRADI SRL  MANUALE UTENTERev. 1 - 5.2018
Palladia®
itenfrdees
Per entrare nel ciclo produttivo Corradi, i materiali devono superare tutti i collaudi previsti dal Sistema di Qualità Aziendale.
Le caratteristiche individuate di seguito identificano le peculiartà dei materiali e non vanno quindi intese come difetti di produzione, ad esclusione dei casi riportati nella colonna non conformita/difetto.
Avvertenze:
Per i termini di reclamo e garanzia, vedasi capitolo Garanzia.
Ogni variazione sul prodotto non autorizzata espressamente da Corradi porta al decadimento della garanzia.
CARATTERISTICHE MATERIALI E COMPONENTI
Caratteristiche prodotto Non conformità / difetto
Generale
La struttura non è a tenuta stagna. In caso di temporali particolarmente violenti con vento forte è possibile la comparsa di
infiltrazioni d’acqua.
Le strutture inserite in un contesto urbano sono sottoposte ad agenti inquinanti (smog, piogge acide), fumi da canne
fumarie, fumi di cucina, ed intemperie in genere.
Pertanto è normale che il telo e la struttura stessa si sporchino.
Le strutture ed il telo non sono autopulenti.
Un’oscillazione laterale nella struttura non è indice di debolezza strutturale, ma è considerata normale per la tipologia di
struttura. La struttura è stata calcolata da ingegneri abilitati impiegando gli Eurocodici.
Telo
In funzione delle condizioni di installazione è possibile che il telo si sporchi (agenti inquinanti, fumo da canne fumarie,
smog, ecc.).
In tal caso può essere necessario pulire il telo come indicato nel paragrafo manutenzione con maggiore frequenza.
Il telo non è immune da bruciature dovute a mozziconi di sigaretta, ecc.
In particolari situazioni di uso della struttura è possibile la formazione di condensa nella parte interna del telo.
Per limitare tale condizione procedere con una adeguata aerazione del locale.
La comparsa di muffe nella goffratura del telo è dovuta alla presenza di umidità sul telo che favorisce la formazione di
microorganismi.
È pertanto necessario pulire il telo ad intervalli regolari, più frequenti dove necessario.
La presenza di pieghe sul telo subito dopo la prima installazione possono essere dovute all’imballaggio o a quanto tempo
il telo è rimasto imballato.
È necessario mantenere il telo in posizione per almeno 10 giorni, e valutare la qualità del prodotto dopo tale lasso di tempo.
La presenza di pieghe dopo i 10 gg è da considerare
difetto.
ATTENZIONE: in caso di confezione telo teso in piano
con distanziali a 3 guide, o a 2 guide calandrato, le pieghe
che si presentano in fase di impacchettamento, e quando
completamente impacchettato, non sono da considerarsi
difetto, ma caratteristiche del tipo di confezionamento.
Gronda
In caso di precipitazioni abbondanti è possibile che la gronda non riesca a scaricare l’acqua.
Questo potrebbe causare infiltrazioni d’acqua.
Il convogliamento dell’acqua a terra non è controllabile da Corradi ma è a cura del cliente finale.
Le condizioni di installazione, pendenze ed eventuali pozzetti di raccolta, sono di esclusiva responsabilità del Rivenditore.
Guide Dopo qualche tempo dall’installazione e nel caso in cui non venga eseguita la manutenzione periodica sulle guide, come
indicato nel manuale, possono presentarsi rumori nelle guide e nei carrelli. Rumori sulle guide subito dopo l’installazione sono difetti.

6 di 14 CORRADI SRL  MANUALE UTENTE Rev. 1- 5.2018
Palladia®
Caratteristiche prodotto Non conformità / difetto
Controsotto In particolari situazioni di uso della struttura è possibile la formazione di condensa nella zona tra telo e controsoffitto.
Questo può causare sporcizia e/o muffe nella zona intermedia. Smontare il controsoffitto e lavarlo.
Motori
Impianto elettrico: deve essere realizzato da un elettricista abilitato che deve rilasciare certificato di conformità dell’impianto
elettrico.
L’impianto deve avere un grado di protezione adeguato essendo installato all’esterno. Un elettricista abilitato è in grado di
dimensionare correttamente l’impianto e scegliere i componenti adeguati (grado IP adeguato).
Eventuali cali di tensione o interferenze radio possono far perdere i finecorsa ai motori.
In tal caso è necessario procedere con una nuova programmazione come indicato nel manuale relativo al motore.
L’emissione di eventuale rumore non è da considerare un pericolo pertinente, secondo i requisiti di salute e sicurezza,
relativi al macchinario.
Acciaio inox
I componenti in acciaio inox non necessitano di particolare manutenzione. La comparsa di micro-ossidazioni, più
frequente in ambienti marittimi caratterizzati da nebbia salina, non pregiudica la qualità e la durata del prodotto; tali
ossidazioni sono da ritenersi normali. In caso fosse necessario eliminare tali punti ossidati è possibile impiegare una
paglietta o una spazzola con setole metalliche (in acciaio inox). Il film protettivo di ossido di cromo (autopassivazione) si
ripristinerà in maniera naturale con la sola esposizione all’aria, senza alcun intervento da parte dell’utente.
Alluminio La presenza di segni e graffi è considerata difetto solo se visibile ad una distanza di 2 metri.
Se i segni e/o le ammaccature sono visibili ad una distanza
di 2 metri è da considerarsi difetto.
Verniciatura
Buccia d’arancia: la superficie del film di vernice si
presenta non omogenea con aspetto simile a buccia di
arancia.
Blistering: rigonfiamenti sulla superficie del film di vernice
di varie dimensioni e frequenza.
Colature dello strato esterno: accumuli irregolari di
prodotti vernicianti localizzati e ben definiti, sottoforma di
bordature arrotondate e poco profonde che interessano
lo strato esterno.
Distacco - sfogliatura: il film di vernice si solleva dal
supporto sottostante sotto forma di piccole scaglie.
Porosità - Schivature: piccoli fori simili a crateri o intaccature
nella superficie del film, di dimensioni variabili da piccoli fori
di spillo sino a diametri di 1 cm.
Impurità negli strati esterni ed interni: il film di vernice
presenta una superficie ruvida e irregolare, facilmente
percepibile al tatto.
Scrostature per interferenza: il film di vernice presenta
danni e lesioni di diversa profondità ed estensione in
funzione della causa.

7 di 14CORRADI SRL  MANUALE UTENTERev. 1 - 5.2018
Palladia®
itenfrdees
Avvertenze generali
Ogni prodotto Corradi ha una sua specifica funzione descritta nel presente manuale; ogni utilizzo diverso e non previsto da quello indicato,
l’utilizzo di componenti non originali, qualsiasi manomissione e/o modifica tecnica non autorizzata, sollevano Corradi dalle responsabilità ai
danni di persone, cose o animali derivanti dall’intervento.
Qualsiasi intervento personale, o di terzi, non autorizzato da Corradi (manomissioni, modifiche tecniche, ecc.) effettuato su Palladia® o sui suoi
componenti nel periodo di garanzia comporta l’istantaneo decadimento della garanzia stessa; in questo caso e in queste condizioni, Corradi sarà
esclusa da ogni responsabilità e da ogni obbligo diretto o indiretto derivanti dall’intervento non autorizzato.
È buona norma tenere sempre presente che ogni organo in movimento può costituire un pericolo.
Assicurarsi che durante il movimento di apertura/chiusura del telo non vi siano persone in prossimità del raggio d’azione dello stesso.
Non permettere che i bambini giochino con il dispositivo di comando del prodotto, tenere il radiocomando fuori dalla loro portata.
È vietato appendersi o sostenersi sulla struttura: rischio di gravi lesioni per le persone e di danneggiamento del prodotto.
Corradi si riserva il diritto di modificare i suoi prodotti in qualsiasi momento, a sua sola discrezione e senza preavviso.
Installazione
L’installazione del prodotto deve essere eseguita esclusivamente da personale tecnico qualificato (montatori ed elettricisti), che abbia ricevuto
un’opportuna formazione da parte di Corradi e che sia autorizzato da Corradi.
Il personale deve inoltre rispettare scrupolosamente le normative antinfortunistiche in vigore.
Sicurezza durante le operazioni di manutenzione
Tutte le operazioni di manutenzione, ispezione, riparazione o registrazione del prodotto devono essere effettutate da personale tecnico
qualificato.
La pulizia con scale, trabattelli o altro è riservata a personale specializzato.
Durante tutte le operazioni di pulizia e manutenzione del prodotto è sempre obbligatorio togliere la tensione elettrica (nel modello motorizzato).
Si consiglia inoltre di apporre un cartello di segnalazione
sull’interruttore generale di alimentazione elettrica con riportata
la seguente indicazione: “non toccare: personale di assistenza in
servizio”.
Accertarsi che nessun operatore si trovi in prossimità della struttura
prima di riattivarla dopo un intervento di manutenzione.
Verificare sempre il funzionamento e l’efficienza dei comandi
manuali ed elettrici dopo la manutenzione, in caso di anomalie
arrestare immediatamente le manovre e contattare il Rivenditore.
Qualora il telo possa essere azionato da una posizione dalla quale
esso non sia visibile o in presenza di dispositivi per l’attivazione
automatica, l’utente deve adottare appropriate misure organizzative
per impedire l’azionamento del telo quando nelle vicinanze sono
in corso interventi di manutenzione come la pulizia delle finestre
o delle pareti, al fine di evitare condizioni di pericolo e il rischio di
cadute per persone che stanno lavorando sulla facciata.
Sicurezza ai carichi del vento
Il telo deve essere completamento ritratto
(impacchettato) quando la velocità del vento supera
quella equivalente alla classe di resistenza al vento
(indicata sulla dichiarazione di prestazione allegata)
secondo la norma EN 13561. Per una facile valutazione
della velocità del vento, in relazione alle classi di
resistenza, si faccia riferimento alla tabella 1 “classi
di resistenza al vento secondo EN 13561“ (capitolo
“tabelle”).
Per prodotti fuori standard e/o altri casi speciali l’unico valore valido
di resistenza al vento è quello indicato nell’offerta inviata da Corradi
al Rivenditore Autorizzato.
È possibile installare un anemometro per l’impacchettamento
automatico del telo in caso di superamento della velocità del vento
indicata; verificarne periodicamente il funzionamento.
Importante: nel caso in cui non sia presente nessun dispositivo
per la chiusura automatica del telo, mantenerlo sempre ritratto
(impacchettato) nel caso in cui esso non sia supervisionato.
In caso di installazione del modello motorizzato in un’area ventosa
e con frequenti interruzioni di energia elettrica è consigliata
un’alimentazione elettrica sostitutiva.
AVVERTENZE GENERALI DI SICUREZZA
Simbologia
I simboli riportati vengono utilizzati per attirare l’attenzione
dell’utente su argomenti di particolare attenzione per
l’incolumità delle persone, del prodotto, o per indicare
particolari condizioni operative.
Attenzione pericolo generale, possibilità di danni a persone,
cose, componenti.
Attenzione pericolo di natura elettrica.
Attenzione Pericolo di cesoiamento/schiacciamento.
Importanti istruzioni di sicurezza
Avvertenza:
Per la sicurezza delle persone è importante che siano
seguite queste istruzioni. Conservare queste istruzioni

8 di 14 CORRADI SRL  MANUALE UTENTE Rev. 1- 5.2018
Palladia®
Sicurezza sotto le azioni delle precipitazioni
nneve e gelo
Il prodotto non garantisce il carico neve. In presenza di nevicate, anche di intensità modesta, il telo deve essere completamente
ritratto (impacchettato).
L’azionamento in condizioni di gelo può danneggiare il prodotto.
In caso di presenza di ghiaccio/neve è necessario pulire accuratamente le guide prima di azionare il telo.
npioggia
Il telo deve essere completamente ritratto (impacchettato) quando la quantità di pioggia caduta supera i 56 litri/metro
quadrato per ora (resistenza a sacche d’acqua classe 2 secondo EN 13561).
Il valore indicato si riferisce ad un flusso costante d’acqua durante l’ora di riferimento.
Importante: per le coperture inclinate tale valore è garantito solo con il telo completamente esteso ed il motore a fine corsa e se il
prodotto è stato installato rispettando le pendenze indicate nella tabella 4“pendenze minime” (capitolo “tabelle”).
Per le coperture in piano tale valore è garantito solo se il prodotto è stato installato rispettando i valori indicati nelle tabelle 5 “freccia
lascatura standard”, 6 “freccia lascatura trapezoidale”, 7 “distanziali” (capitolo “tabelle”).
Per prodotti fuori standard e/o altri casi speciali, l’unico valore valido di resistenza alle sacche d’acqua è quello indicato nell’offerta inviata
da Corradi al Rivenditore Autorizzato.
È possibile installare un pluviometro per la chiusura automatica del telo in caso di superamento della quantità di pioggia indicata; verificarne
periodicamente il funzionamento.
Importante: nel caso in cui non sia presente nessun dispositivo per la chiusura automatica del telo, mantenerlo sempre completamente
ritratto (impacchettato) nel caso in cui esso non sia supervisionato.
Pericolo di cesoiamento/schiacciamento
Un’altezza di passaggio inferiore a 2,5 m può generare il rischio di cesoiamento/schiacciamento tra la parte mobile (tubo terminale
anteriore) e la parte fissa della struttura.
Il rischio di cesoiamento/schiacciamento è presente anche tra i tubi intermedi del telo nella fase di impacchettamento.
È sempre obbligatoria la presenza della persona che ha comandato l’azionamento fino al termine della manovra in modo che possa
controllare che non ci siano ostacoli o persone in prossimità della zona di potenziale pericolo.
Pericolo di scossa elettrica
L’ispezione, manutenzione o riparazione delle parti elettriche dovrà essere realizzata esclusivamente da personale qualificato, scollegando
il prodotto in modo affidabile dall’alimentazione elettrica; esiste infatti il pericolo di scariche elettriche mortali.
Esaminare frequentemente l’installazione, verificare l’eventuale presenza di segni di usura o danneggiamento dei cavi.
Non usare se è necessaria una riparazione.
Nel caso di inutilizzo per tempo prolungato, proteggere le parti meccaniche in vista.

9 di 14CORRADI SRL  MANUALE UTENTERev. 1 - 5.2018
Palladia®
itenfrdees
Corradi S.r.l., via M.Serenari 20 Castel Maggiore (BO), Italy
8
Demolizione
Al fine di garantire un uso sostenibile delle risorse naturali, il prodotto è concepito in modo da essere demolito in maniera ecologicamente
compatibile al termine del suo ciclo di vita.
Le componenti possono essere separate e smaltite in maniera specifica, queste ultime non sono considerate pericolose. Non ci sono quindi
particolari indicazioni per la rottamazione e lo smaltimento, se non quella di seguire le normative in atto, per le modalità di smaltimento dei
componenti al momento della dismissione del prodotto.
Lo smontaggio del prodotto deve essere effettuato da personale qualificato, al fine di evitare qualsiasi rischio.
Prima di qualsiasi intervento su opere con parti collegate alla rete elettrica è obbligatorio scollegare il prodotto dall’alimentazione.
All’atto della demolizione è necessario separare le parti in materiale plastico e la componentistica elettrica (contrassegnata da un simbolo con
bidoncino barrato) , che devono essere inviate a raccolte differenziate nel rispetto delle normative vigenti.
Per quanto concerne la massa metallica del prodotto, è sufficiente la suddivisione tra le parti acciaiose e quelle in altri metalli o leghe, per un
corretto invio al riciclaggio per fusione.
MARCATURA CE
MARCATURA CE
Posizione sulla struttura dell’etichetta con la marcatura CE
Facsimile della Marcatura CE
per Palladia®versione
2 - 3 - 4 - 5 guide
in piano/inclinata
FACSIMILE
N°
riferimento
della D.o.P.
Nome o marchio
identificativo e indirizzo
registrato del Fabbricante
Codice di identificazione
unico del prodotto-tipo
N° della Normativa
Europea applicata come
indicato nella GUUE
Impiego previsto come
definito dalla Normativa
Europea applicata
Livello o Classe di
prestazioni dichiarati Ultime 2 cifre dell’anno in cui la
marcatura CE è stata applicata
per la prima volta
MACROGRUPPO_AAAA.MM
Codice di identificazione
unico del prodotto-tipo
MODELLO
MATRICOLA
Impiego esterno in edici e altre costruzioni
Resistenza ai carichi del vento: Vedi D.o.P.
Trasmittanza totale di energia solare gtot: Vedi documento“Fabrics gtot”

10 di 14 CORRADI SRL  MANUALE UTENTE Rev. 1- 5.2018
Palladia®
MANUTENZIONE
Componenti Azioni di pulizia e controllo In zone non esposte
a salsedine e smog
In zone esposte
a salsedine e smog
Guide
Le guide vanno lavate accuratamente al loro interno con un getto d’acqua e possibilmente, utilizzando una
spazzola, si deve asportare ogni traccia di sporco e/o incrostazione di sale, come descritto nella figura 1. Una volta l’anno Una volta al mese
Attenzione: non lubrificare mai, per nessun motivo, le guide di scorrimento.
Telo
Se si desidera mantenere come nuova la parte esposta alle intemperie, è necessario lavarla in modo da evitare che
polvere e smog che si depositano sul telo si fissino su di esso attraverso l’azione del sole.
Per lavare il telo procedere spruzzando acqua e sapone neutro sullo stesso, aspettare qualche minuto per far si che
il prodotto abbia il tempo di agire, dopodiché, mediante l’utilizzo di una spugna, rimuovere lo sporco senza però
fare eccessiva pressione meccanica, ripetere se necessario e sciacquare abbondantemente.
2 o 3 volte l’anno 2 o 3 volte l’anno
Ferramenta
La ferramenta è in acciaio inox. Essa deve essere risciacquata con un getto d’acqua per rimuovere ogni traccia di
sporco e/o incrostazioni di sale. Una volta l’anno Una volta al mese
La comparsa di micro-ossidazioni, più frequente in ambienti marittimi caratterizzati da nebbia salina, non
pregiudica la qualità e la durata del prodotto, tali ossidazioni sono da ritenersi normali.
In caso fosse necessario eliminare tali punti ossidati è possibile impiegare una paglietta o una spazzola con setole
metalliche (in acciaio inox). Il film protettivo di ossido di cromo (autopassivazione) si ripristinerà in maniera naturale
con la sola esposizione all’aria, senza alcun intervento da parte dell’Utente.
Alluminio Pulire i profili in alluminio verniciato con un panno non aggressivo inumidito con acqua e sapone neutro.
ATTENZIONE: Non impiegare acidi per la pulizia delle parti in alluminio. Una volta l’anno Una volta al mese
Gronde È necessario controllare che i tubi di scarico della gronda ed i pluviali siano puliti.
Eliminare foglie ed altri detriti che possono occludere i fori di scarico.
Almeno 4 volte l’anno fare un controllo settimanale in presenza
di cadute foglie o aghi sulla copertura (es. Autunno)
Guarnizioni e
siliconature
Controllare il perfetto funzionamento delle guarnizioni e nel caso reinserire negli alloggiamenti eventuali
guarnizioni fuori sede. Controllare periodicamente lo stato delle zone siliconate, e qualora si riscontrasse il
deterioramento, rivolgersi al proprio Rivenditore Autorizzato.
Ogni 6 mesi Ogni 6 mesi
Arganello manuale L’arganello deve essere pulito con acqua per rimuovere ogni traccia di sporco e/o incrostazione di sale. Una volta l’anno Una volta al mese
Durante tutte le operazioni di pulizia, manutenzione, riparazione o registrazione del prodotto è sempre obbligatorio togliere la tensione elettrica
(nel modello motorizzato). Si consiglia inoltre di apporre un cartello di segnalazione sull’interruttore generale di alimentazione elettrica con
riportata la seguente indicazione: “non toccare: personale di assistenza in servizio”. L’utilizzo di scale, trabattelli e altro è riservata a personale
specializzato che dovrà eseguire tutte le operazioni nel rispetto delle normative vigenti sulla sicurezza, utilizzando i dovuti DPI (Dispositivi di
Protezione Individuale).
Palladia® è un prodotto unico nel quale le soluzioni costruttive ed i materiali utilizzati sono al massimo livello per qualità e durata.
Per mantenere nel tempo il prodotto perfettamente funzionale, eseguire le azioni di pulizia e controllo indicate nella tabella seguente:
Attenzione:
Non lubrificare mai,
per nessun motivo,
le guide di scorrimento.
Metodo di pulizia delle guide di scorrimento
1

11 di 14CORRADI SRL  MANUALE UTENTERev. 1 - 5.2018
Palladia®
itenfrdees
RISOLUZIONE DEI PROBLEMI
Inconveniente Possibile causa Veriche e rimedi
SE I PROBLEMI PERSISTONO, O NEL CASO DI INCONVENIENTI NON RIPORTATI IN QUESTA TABELLA, CONTATTARE IL RIVENDITORE.
Palladia®
Motorizzata
Dato il comando, il motore non si avvia.
Il motore si avvia ma il telo non scorre.
Il telo si muove a scatti.
Surriscaldamento del motore.
Spina corrente non collegata alla rete.
Manca tensione nella rete.
Possibilità di cinghie rotte o di albero motore
scollegato.
Guide di scorrimento sporche o non perfettamente
allineate.
Attendere 5-10 minuti per permettere il
raffreddamento del motore.
Accertarsi che la spina sia correttamente collegata
ad una presa valida.
Accertarsi che sia disponibilecorrentenell’impianto
di casa.
Contattare il Rivenditore Autorizzato.
Pulire le guide (vedi cap. Manutenzione).
Palladia®
Manuale Il telo si muove a scatti. Guide di scorrimento sporche o non
perfettamente allineate Pulire le guide (vedi cap. Manutenzione).

12 di 14 CORRADI SRL  MANUALE UTENTE Rev. 1- 5.2018
Palladia®
GARANZIA
Art. 1 - Impiego
Palladia® è un pergolato completo di telo scorrevole per copertura
di aree esterne quali giardini, balconi, attici, cortili, ecc.
Palladia® ed i componenti nel suo insieme sono progettati e
brevettati da Corradi Srl con sede a Castel Maggiore (BO), Italia, e
sono realizzati nel rispetto delle norme tecniche di riferimento
applicabili.
Le garanzie di seguito specificate saranno valide se la posa in opera
e l’impiego del prodotto saranno conformi alle caratteristiche
indicate nei successivi articoli e tabelle e se l’utilizzo del prodotto
sarà conforme a quanto indicato nel presente “Manuale Utente”.
Per la costruzione dei componenti di Palladia® sono stati utilizzati
materiali di prima qualità adatti all’uso in esterno.
Palladia® è progettata e costruita, su misura per il committente, per
la protezione dal sole e dalle precipitazioni con resistenza a sacche
d’acqua classe 2 (56 litri/metro quadrato per ora) della norma EN
13561 con esclusione del carico neve e con resistenza al vento
(indicata sulla dichiarazione di prestazione allegata) della norma EN
13561.
L’impiego del prodotto in caso di vento e precipitazioni è dunque
consentito solo nei limiti di tali classi di resistenza.
Per prodotti fuori standard e/o altri casi speciali gli unici valori validi
di resistenza al vento e di resistenza alle sacche d’acqua sono quelli
indicati nell’offerta inviata da Corradi Srl al Rivenditore Autorizzato.
Art. 2 - Versioni
Palladia® è disponibile nelle versioni inclinata e in piano. In entrambi
i casi essa dovrà essere fissata ad una parete di sostegno adeguata.
Nel caso di Palladia® muro-muro, essa dovrà essere installata su due
pareti di sostegno.
Art. 3 - Posa in opera
Palladia® dovrà essere sempre fissata ad una struttura di sostegno
adeguata (pareti o soffitto); dovranno essere rispettate tutte le
condizioni indicate nella tabella 2 “dimensioni massime”, tabella 3
“carico massimo” (si veda capitolo “tabelle” del presente “Manuale
Utente” ).
La posa in opera deve essere eseguita da personale tecnico
qualificato che abbia ricevuto un’opportuna formazione da parte di
Corradi Srl e sia autorizzato da Corradi Srl.
Corradi Srl è esente da qualsiasi responsabilità conseguente la posa
in opera, il montaggio e l’installazione dei prodotti da lei stessa
forniti.
Art. 4 - Validità della garanzia
La garanzia è valida se vengono rispettate le condizioni di
installazione ed utilizzo indicate negli articoli 1, 2 e 3.
La garanzia comporta la riparazione o la sostituzione integrale gratuita
(manodopera esclusa) di tutti i componenti che dovessero risultare non
conformi o comunque difettosi, comprese le spese di trasporto. Non
saranno riconosciuti danni da mancato godimento di Palladia® per il
periodo di eventuale inutilizzo prima e durante la riparazione.
Nessun risarcimento può essere richiesto per “danno emergente o
lucro cessante”.
Le garanzie di cui sopra saranno efficaci unicamente all’interno
dello stato in cui il Rivenditore o concessionario ha la propria sede
operativa.
Art. 5 - Decorrenza della garanzia
La garanzia decorre dalla data di fine lavori, nella quale l’installazione
del prodotto viene terminata.
Art. 6 - Esclusioni dalla garanzia
La garanzia non è valida nei casi di seguito elencati a titolo
esemplificativo e non esaustivo:
a) Per danni derivati da urti o cause naturali straordinarie (fulmini,
alluvioni, terremoti, grandine, etc…)
b) Per danni effettuati da interventi di persone o tecnici non
autorizzati da Corradi Srl
c) Se la tensione elettrica ha una variazione superiore o inferiore al
5% del valore nominale (norma CEI 2-3 Luglio 1988)
Art. 7 - Durata della garanzia
La garanzia sui difetti estetici ha una validità di 1 mese a decorrere
dalla data di fine lavori, nella quale l’installazione del prodotto viene
terminata.
La responsabilità per difetti nascosti si limita, in ogni caso, ai periodi
indicati di seguito, a decorrere dalla data di fine lavori:
nAlluminio: 120 mesi
nTessuti (escluso Cristal), legno, meccanismi di funzionamento: 60
mesi
nComponenti elettrici ed elettronici, tessuto Cristal: 24 mesi.
nMeccanismi di movimentazione manuale: 60 mesi.
nMotoriduttori e componenti elettrici: 60 mesi.
La garanzia decade se la merce viene sottoposta a qualunque tipo di
intervento da parte del Cliente o di terzi, al di fuori di un Rivenditore
Autorizzato.
Art. 8 - Reclami
Impregiudicati i diritti riconosciuti al consumatore dal Codice del
Consumo in relazione alla garanzia legale per difetto di conformità
da parte del Rivenditore, nelle ipotesi di vendita non all’utente finale,
l’acquirente dovrà esaminare i prodotti acquistati immediatamente
alla consegna segnalando ogni eventuale e presunto vizio della
merce, difetto di funzionamento o presunta mancanza di qualità o
condizione della cosa, a Corradi Srl tramite il Rivenditore entro e non
oltre 8 giorni dalla consegna all’acquirente della merce.
Le contestazioni dovranno essere inviate, a pena di nullità, a Corradi
Srl esclusivamente in forma scritta mediante raccomandata a/r
oppure attraverso la procedura online presente sul sito www.
corradi.eu nell’ Area Riservata ai Rivenditori, fornendo prova
fotografica del vizio del prodotto.
I termini di reclamo e garanzia sono quelli di seguito indicati
nPer la garanzia per vizi che rendono il prodotto privo delle qualità
promesse, inidoneo all’uso o ne diminuiscano il suo valore, a
pena di decadenza dovrà farsi pervenire reclamo a Corradi Srl
entro otto giorni dalla consegna o dalla scoperta dei vizi occulti
e la relativa azione si prescrive in un anno dalla consegna
nPer la garanzia per vizi che influiscono sul buon funzionamento
del prodotto, a pena di decadenza dovrà farsi pervenire reclamo
a Corradi Srl entro 30 giorni dalla consegna del prodotto e la
relativa azione si prescrive in sei mesi dalla scoperta.
È espressamente escluso il diritto di regresso del venditore finale nei
confronti di Corradi Srl previsto dall’art. 131 del D.LGS. 206/2005.
Art. 9 - Estensione territoriale della garanzia
Le garanzie di cui sopra saranno efficaci unicamente nello stato
in cui il Cliente ha la propria sede legale, con esclusione di ogni
altro stato in cui il Cliente, direttamente o indirettamente, venderà,
installerà, concederà in comodato il prodotto fornito da Corradi Srl.

13 di 14CORRADI SRL  MANUALE UTENTERev. 1 - 5.2018
Palladia®
itenfrdees
TABELLE
Tabella 1 - Classi di resistenza al vento secondo EN 13561
Classe* Pressione nominale
del vento
Velocità del vento equivalente
(valore indicativo)
Scala Beaufort equivalente
(valore indicativo)
Situaz. ambientale
(indicativa)
Eetti del vento
(indicativi)
0Non definito, il prodotto non è certificato
1Fino a 40 N/mq Fino a 28 km/h 4 Vento moderato Si sollevano la carta, la polvere, si muovono i rami più sottili
2Fino a 70 N/mq Fino a 38 km/h 5 Vento teso Incominciano ad oscillare i piccoli alberi
3Fino a 110 N/mq Fino a 47 km/h 6 Vento fresco Si muovono i grossi rami, è difficile usare l’ombrello
4Fino a 170 N/mq Fino a 59 km/h 7 Vento forte Si muovono i grossi rami, è molto difficile camminare contro vento
5Fino a 270 N/mq Fino a 74 km/h 8 Burrasca Si rompono i rami degli alberi, è molto difficile camminare all’aperto
6Fino a 400 N/mq Fino a 91 km/h 9 Burrasca forte Cadono le tegole dai tetti
Modello Nr. guide Larghezza Sporgenza
Palladia® e Palladia® muro-muro inclinata
2 500 650
3 900 650
4 1300 650
5 1300 650
Palladia® e Palladia® muro-muro in piano, telo con lascatura standard
2 350 600
3 700 600
4 1050 600
Palladia® e Palladia® muro-muro in piano, telo con lascatura trapezoidale
2 500 650
3 800 650
4 1200 650
Palladia® e Palladia® muro-muro in piano, telo teso con distanziali 2 500 600
3 800 600
Le dimensioni sono riferite all’intera struttura, per calcolare l’area della superficie coperta dal tessuto di Palladia® sottrarre 12 cm alla larghezza e 22 cm alla sporgenza, per calcolare l’area della superficie coperta dal tessuto di Palladia®
muro-muro sottrarre 12 cm alla larghezza e 10 cm alla sporgenza.
Valori in cm delle dimensioni massime con telo unico Tabella 2 - Dimensioni massime
Tabella 3 - Carico massimo
Carico massimo in daN (1daN ≈ 1kg) sul singolo tassello (considerando 2 tasselli con contropiastra (optional) o 4 tasselli senza contropiastra, per ogni supporto al piade e 2 tasselli per ogni supporto a muro) a trazione e taglio (non
combinati) per una velocità massima del vento di 49 km/h (Classe 3 secondo EN 13561). Larghezza (cm)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
250 35 41 47 53 59 65 76 82 88 94 100 106 112 118 124 90 94 98 102 106 110 114 118
300 40 47 54 61 68 75 88 95 102 109 116 123 130 137 144 104 109 114 118 123 128 132 137
350 46 54 62 70 78 86 100 108 116 124 132 140 148 156 164 119 124 129 135 140 145 151 156
400 51 60 69 787 87 96 112 121 130 139 148 157 166 175 184 133 139 145 151 157 163 169 175
450 56 66 76 86 96 106 123 133 144 154 164 174 184 194 204 147 154 161 167 174 181 187 194
500 61 72 83 94 105 117 135 146 157 168 179 191 202 213 224 162 169 176 184 191 198 206 213
550 67 79 91 103 115 127 147 159 171 183 195 207 219 232 244 176 184 192 200 208 216 224 232
600 72 85 98 11 124 137 159 172 185 198 211 224 237 250 263 190 199 208 216 225 234 243 251
650 77 91 105 119 133 147 171 185 199 213 227 241 255 269 283 205 214 223 233 242 252 261 270
Sporgenza (cm)
2 guide 3 guide 4/5 guide

14 di 14 CORRADI SRL  MANUALE UTENTE Rev. 1- 5.2018
Palladia®

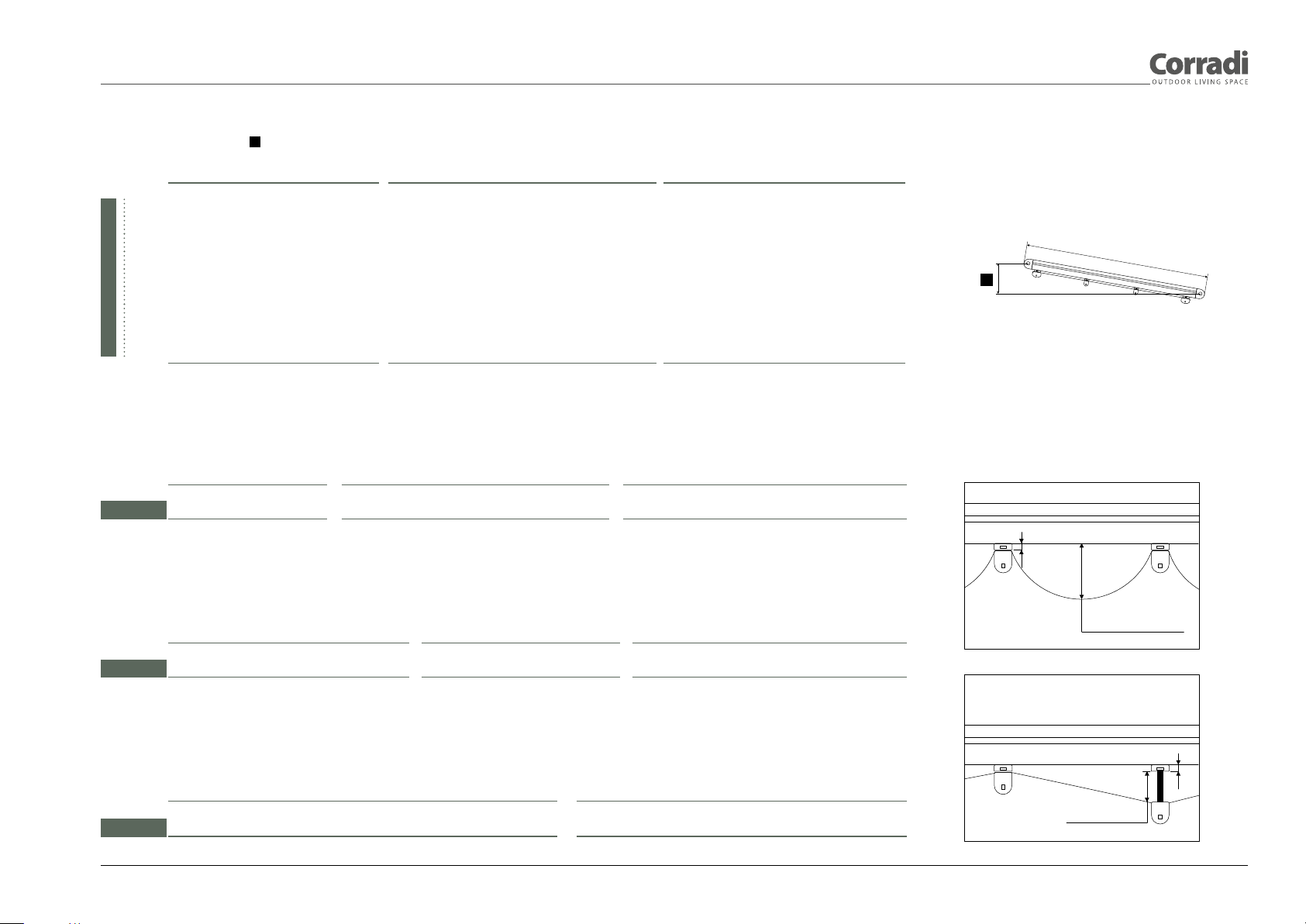

Pendenza Y
Sporgenza
Tabella 5 -“Freccia”lascatura standard
Valori minimi della freccia in cm per Palladia® e Palladia® muro-muro versione in piano con telo unico lascatura standard.
Tabella 6 - Freccia lascatura trapezoidale
Valori minimi della freccia in cm per Palladia® e Palladia® muro-muro versione in piano con telo unico lascatura trapezoidale.
Tabella 7 - Distanziali
Dimensione del distanziale in cm per Palladia® e Palladia® muro-muro versione in piano con telo unico teso con distanziali.
1,5
“Freccia” + 1,5 cm
1,5
Distanziale
Tabella 4 - Pendenze minime
Valori minimi della pendenza Y in cm per Palladia® e Palladia® muro-muro versione inclinata con telo unico.
Sporgenza (cm)
Larghezza (cm)
200 250 300 350 400 450 500 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
250 15 20 25 29 34 39 43 20 23 25 27 29 32 34 37 39 27 28 29 32 33 34 37 38
300 19 25 30 36 41 47 52 25 28 30 33 36 39 41 44 47 34 35 36 39 40 41 45 46
46 22 29 36 42 48 55 61 29 33 36 39 42 45 48 52 55 40 41 42 46 47 48 53 54
400 26 34 41 48 56 63 71 34 38 41 45 48 52 56 60 63 46 47 48 54 55 56 61 62
450 31 39 47 55 63 72 80 39 43 47 51 55 59 63 68 72 53 54 55 61 62 63 70 71
500 35 44 53 62 71 80 90 44 49 53 58 62 67 71 76 80 60 61 62 69 70 71 78 79
550 39 49 59 69 79 89 99 49 54 59 64 69 74 79 84 89 67 68 69 77 78 79 87 88
600 43 54 65 76 87 98 109 54 60 65 71 76 82 87 93 98 74 75 76 85 86 87 96 97
650 48 60 71 83 95 107 119 60 66 71 77 83 89 95 101 107 81 82 83 93 94 95 105 106
2 guide 3 guide 4/5 guide
Larghezza (cm)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050
Freccia cm 11 11 14 17 11 11 11 14 14 17 17 11 14 14 14 17 17 17
2 guide 3 guide 4 guide
Larghezza (cm)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
Freccia cm 11 11 14 14 17 17 20 11 11 14 14 17 17 14 14 17 17 17 20 20 20
2 guide 3 guide 4 guide
Larghezza (cm)
200 250 300 350 400 450 500 550 600 650 700 750 800
Distanziale 5 5 7 7 10 10 12 5 5 7 7 10 10
2 guide 3 guide

itenfrdees
1 of 14CORRADI SRL  USER MANUALRev. 1 - 5.2018
Palladia®
DEAR CUSTOMER,
Thank you for having chosen a Corradi product.
This Manual is the reference guide for maintaining your Palladia®, so we recommend that you read it carefully in its entirety and keep it on
hand, remembering that the proper operation of Palladia®, and therefore also your safety, is guaranteed only under the conditions set out in the
following pages. The guidelines contained in this manual ensure that Palladia® remains the ideal place to spend your time relaxing outdoors.
Along with the product, our Authorised Retailer will also provide you with the manual, together with the "Declaration of Performance", “Declaration
of Proper Installation”and the "Fabrics GTOT"documents.
Corradi Srl
WELCOME TO THE CORRADI WORLD
CONTENTS
How to use Palladia®.........................................................................................................2
Versions and motors..........................................................................................................3
Palladia® components...................................................................................................4
Material and component features....................................................5
General safety warnings...........................................................................................7
CE marking..............................................................................................................................................9
Maintenance...................................................................................................................................10
Troubleshooting....................................................................................................................11
Warranty...................................................................................................................................................12
Tables...............................................................................................................................................................13
Original Instructions
ATTENTION
Before using the product, read carefully the following manual.
It must be kept for the entire life cycle of the product, together with the "Declaration of Performance".
If you lose this manual, contact immediately your dealer or Corradi headquarters to request the delivery and validation of a new
copy.

2 of 14 CORRADI SRL  USER MANUAL Rev. 1 - 5.2018
Palladia®
HOW TO USE PALLADIA®
Pergotenda® Palladia® is a custom-made retractable covering system, anchored to a support wall, composed of an aluminium framework and a
canvas stacking closure. The wall-to-wall version of Palladia® is anchored to two support walls.
Palladia®is designed exclusively to protect against sun and rain, snowfall excluded, with a resistance to class 2 water pockets (56 litres/square
meter per hour) according to standard EN 13561 and wind resistance (indicated on the attached declaration of performance) in compliance with
standard EN 13561. The use of the product in case of wind and precipitation is therefore allowed only within the limits of such resistance classes.
For non-standard products and/or other special cases, the only valid values in terms of wind resistance and resistance to water pockets are those
indicated in the offer and/or order confirmation sent by Corradi to the Authorised Retailer.
The maximum load for which the non-retractable parts of the awning are designed is 800 Pa.
Any use of the product other than that indicated is prohibited. Improper use relieves Corradi from all liability for any injuries to persons and
animals and damage to property. Failure to observe the conditions of use automatically invalidates the warranty.
The Pergotenda® Palladia® system is driven by a motor-reducer (electric drive) and can be remotely controlled. Upon request movement can be
driven by a gearbox (manual drive).
Remote control
If Palladia® is equipped with a remote control, to raise, lower, and stop the canvas refer to the remote control's manual.
Do not allow children to play with the canvas control device. Keep the remote control out of reach of children. For all the safety
instructions and notes regarding the remote control supplied, refer to the remote control's manual. Periodically check that the
battery is charged.
Manual drive
If Palladia® is equipped with manual drive, to open and close the canvas insert winding handle in the gearbox and rotate in one direction (raise
canvas) or the other (lower canvas).
Do not leave the winding handle inserted in the gearbox in potentially dangerous situations (e.g., on terraces or in areas directly
exposed to the wind) and keep it away from children. Leave the winding handle in the gearbox only for the time strictly necessary
for moving the canvas.
Electric drive
Palladia® can be equipped with a button on the wall (not supplied by Corradi). The installation of the button must be performed by a qualified
electrician.
To lower the canvas press the bottom part of the button, to raise it press the top part. When the button is released the canvas will stop moving.
The button must be installed in a protected position, at a height between 90 and 120 cm, or in any case at the minimum height from the ground
permitted by law in accordance with national regulations concerning disabled persons. The command must be installed in an area in which
access is not a source of danger and in a position from which the canvas is visible during its operation, within sight of the front profile but away
from moving parts.
Do not allow children access to the wall button and prevent them from playing with it.
Raise canvas
Lower canvas

itenfrdees
3 of 14CORRADI SRL  USER MANUALRev. 1 - 5.2018
Palladia®
220 Volt motor-reducer - 218+218 W with control unit equipped
with voltage control microprocessor and for the operation of two
motors in series on the same axis, equipped with receiver for radio
frequency remote control (433.42 MHz), with two-channel emitter.
Ideal for pitched awnings with 4 or more runners to always ensure
proper canvas tension for each movement that can change based
on the expansion of the fabric or of the runners due to temperature
variations.
220 Volt motor-reducer - 218 W complete with limit switch with
button for raising and lowering. Ideal for flat awnings with 2 or more
runners because the canvas is never in tension; or for pitched awnings
with up to 3 runners with a maximum projection of 350 cm.
Type 1
PLAN MOTOR
220 Volt motor-reducer - 218 W with control unit equipped with
voltage control microprocessor and receiver for radio frequency
remote control (433.42 MHz), with two-channel emitter. Ideal
for pitched awnings with 2 or 3 runners to always ensure proper
canvas tension for each movement that can change based on
the expansion of the fabric or of the runners due to temperature
variations.
Type 2
SLOPE MOTOR
MONO CONTROL UNIT
Type 3
SLOPE (CONTROL) MOTOR 1
PLUS MOTOR 2
TANDEM CONTROL UNIT
VERSIONS AND MOTORS
1
2
4
3
WIDTH
PROJECTION
HEIGHT OF WALL SUPPORTS
HEIGHT PILLARS
PALLADIA®
PITCH
PALLADIA®
FLAT
PALLADIA® WALLTO
WALL PITCHED
PALLADIA® WALLTOWALL
FLAT
PALLADIA
2 RUNNERS
PALLADIA®
3 RUNNERS
PALLADIA®
4 RUNNERS
111
1
PALLADIA®
5 RUNNERS
2
3
4
2
4
3
2
34
43
2

4 of 14 CORRADI SRL  USER MANUAL Rev. 1 - 5.2018
Palladia®
PALLADIA® COMPONENTS
Wall mounted protection cover
Faceplate
Electric drive
Anti-torsion beam
Frontal beam
Bracket cover
Frontal beam (optional)
Frontal beam supports
Return cover
Runner kit
Motor beam
Awning protection cover module
Wall bracket
Bracket cover
Upper right/left brackets
Transversal beam supports
Awning head
Runner
Lower bracket fastening plate
Lower bracket
Column
Column base
Upper casing
Wall bracket
Lower casing
Detail of Palladia® wall-to-wall version
