GENTILE CLIENTE,
Grazie per aver scelto un prodotto Corradi.
Questo Manuale è la guida di riferimento per il mantenimento di Bioclimatics Alba, Ti raccomandiamo quindi di leggerlo attentamente in ogni
sua parte e di conservarlo, ricordando che il buon funzionamento di Bioclimatics Alba, e quindi anche la Tua sicurezza, è garantita solo alle
condizioni riportate nelle pagine seguenti. Le linee guida contenute in questo Manuale assicurano che Bioclimatics Alba rimanga il luogo ideale
dove trascorrere i Tuoi momenti di relax all’aria aperta.
Contestualmente al prodotto, il nostro Rivenditore Autorizzato Ti consegnerà il manuale, corredato del documento“Dichiarazione di Prestazione”,
“Dichiarazione di Corretta Installazione”e dal documento “Bioclimatics GTOT”.
Corradi Srl
BENVENUTO NEL MONDO CORRADI
INDICE
Come usare Bioclimatics Alba.................................................................................................................................... 2
Versioni e motorizzazioni....................................................................................................................................................... 3

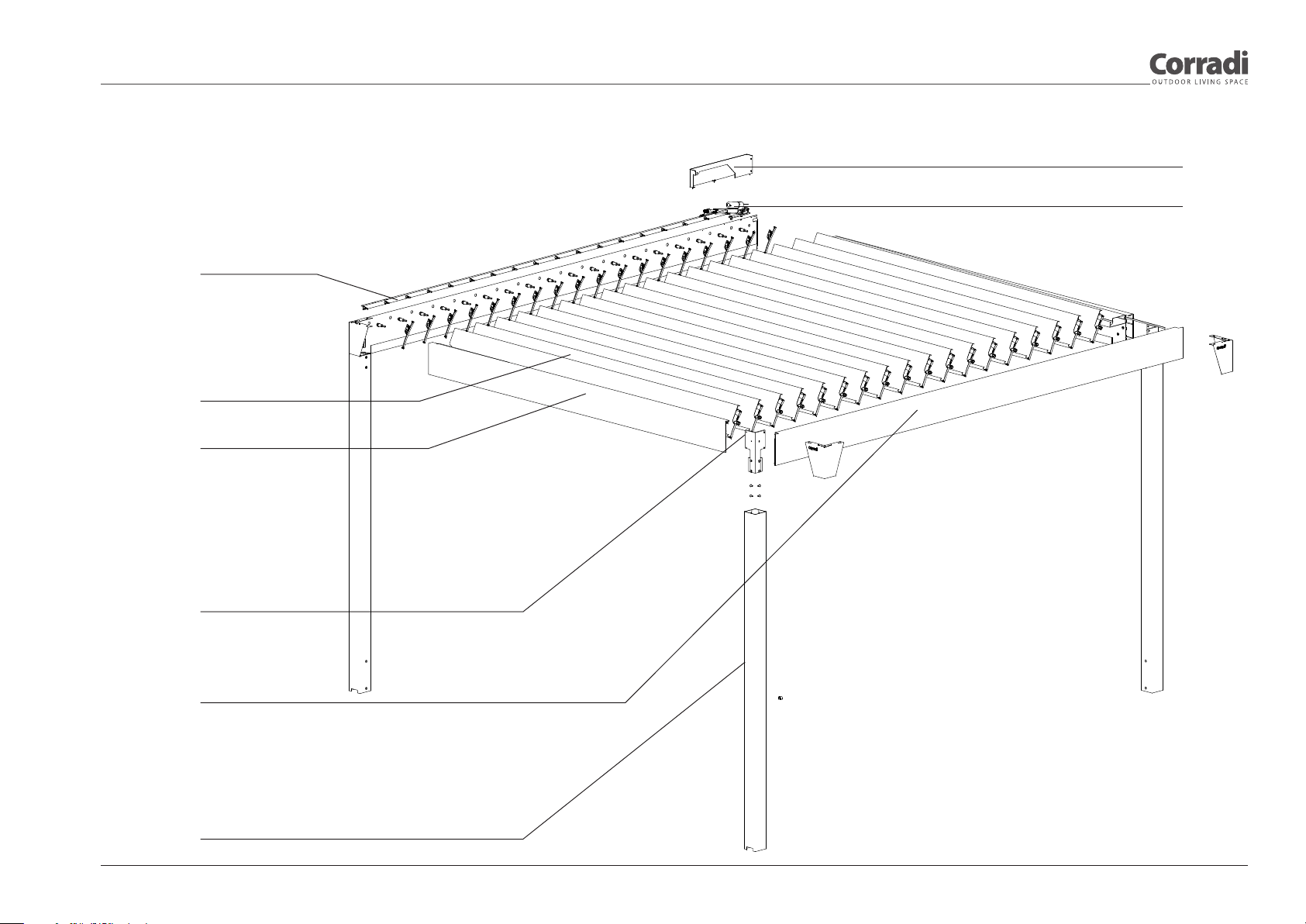

Componenti di Bioclimatics Alba autoportante.............................................................. 4

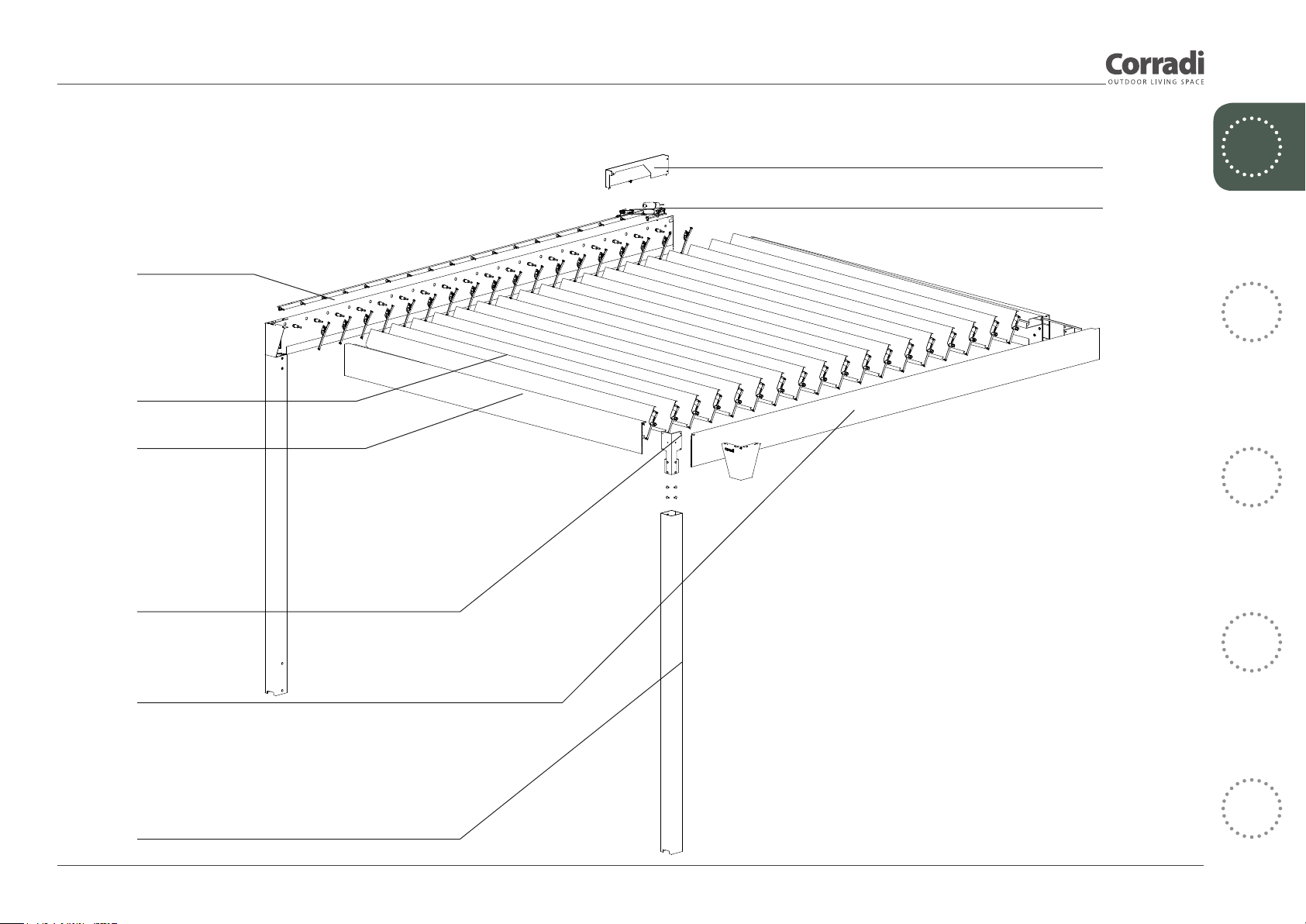

Componenti di Bioclimatics Alba addossata...........................................................................5
Caratteristiche materiali e componenti................................................................................................6
Avvertenze generali di sicurezza..........................................................................................................................8
Marcatura CE..................................................................................................................................................................................................10
Manutenzione.............................................................................................................................................................................................11
Risoluzione dei problemi...................................................................................................................................................12
Garanzia.....................................................................................................................................................................................................................13
Tabelle............................................................................................................................................................................................................................14
Istruzioni Originali
ATTENZIONE
Prima dell’uso del prodotto leggere attentamente il seguente manuale.
Esso dovrà essere conservato per tutto il ciclo di vita del prodotto, unitamente al documento“Dichiarazione di Prestazione”.
In caso di smarrimento, contattare immediatamente il Rivenditore o gli uffici centrali Corradi per la consegna e validazione di
una nuova copia.
Corradi S.r.l. si riserva il diritto di aggiornare il seguente manuale ed i relativi allegati, senza l’obbligo di aggiornare la produzione
e i manuali precedenti.

2 di 14 CORRADI SRL  MANUALE UTENTE Rev. 1- 06.2018
Alba
COME USARE BIOCLIMATICS ALBA
Bioclimatics Alba è una pergola bioclimatica realizzata su misura; può essere freestandig singola o in affiancamento laterale oppure ancorato ad una parete di supporto, ed è composta da una struttura in alluminio dotata
di lamelle in alluminio, orientabili tramite un radiocomando fino a 150°.
L’impiego del prodotto in caso di vento è consentito solo nei limiti della classe di resistenza indicata sulla dichiarazione di prestazione secondo EN13561:2015. In caso di pioggia le lamelle devono essere completamente
chiuse ed il sistema di evacuazione dell’acqua con 2 scarichi aperti - perfettamente manutenuti e gronda perfettamente in piano - riesce ad evacuare circa 3150 litri/ora con flusso costante che garantiscono in tutte le
dimensioni un valore sensibilmente superiore alla classe 2 (secondo EN 13561:2015) pari a 56 l/h/m² .
Il carico massimo ammissibile per il quale le parti non retraibili della struttura sono state progettate è superiore ai requisiti minimi della norma EN 13561:2015 pari a 800 Pa. Qualora si necessiti del dato specifico rivolgersi
al proprio rivenditore autorizzato. In caso di neve o altri carichi sovrastanti verificare e rimuovere qualsiasi elemento dalle parti mobili (lamelle) prima di azionare l’apertura e mantenere le lamelle in posizione verticale (90°).
Per prodotti fuori standard e/o altri casi speciali gli unici valori validi di resistenza al vento, resistenza alle sacche d’acqua e carichi massimi ammissibili sono quelli indicati nell’offerta e/o conferma d’ordine inviata da Corradi
al Rivenditore Autorizzato.
È vietato qualsiasi impiego del prodotto diverso da quello indicato; l’uso improprio assolve Corradi da ogni responsabilità per eventuali danni causati a persone, cose o animali. Il mancato rispetto delle condizioni d’uso fa
decadere automaticamente la garanzia.
Il sistema Bioclimatics Alba è dotata di motorizzazione azionata esclusivamente da radiocomando, per i movimenti di apertura, chiusura e arresto delle lamelle.
Radiocomando
Bioclimatics Alba è dotata di radiocomando, per i movimenti di salita, discesa e arresto del telo fare riferimento al manuale del radiocomando.
Non permettere che i bambini giochino con il dispositivo di comando delle lamelle. Tenere il radiocomando lontano dalla portata dei bambini. Per tutte le indicazioni di sicurezza, e le note relative al
telecomando in dotazione, fare riferimento al manuale del telecomando stesso. Controllare periodicamente che la batteria non sia scarica.

3 di 14CORRADI SRL  MANUALE UTENTERev. 1 - 06.2018
itenfrdees
Alba
Il sistema Bioclimatics Alba è dotata di motorizzazione azionata esclusivamente da radiocomando, per i
movimenti di apertura, chiusura e arresto delle lamelle.

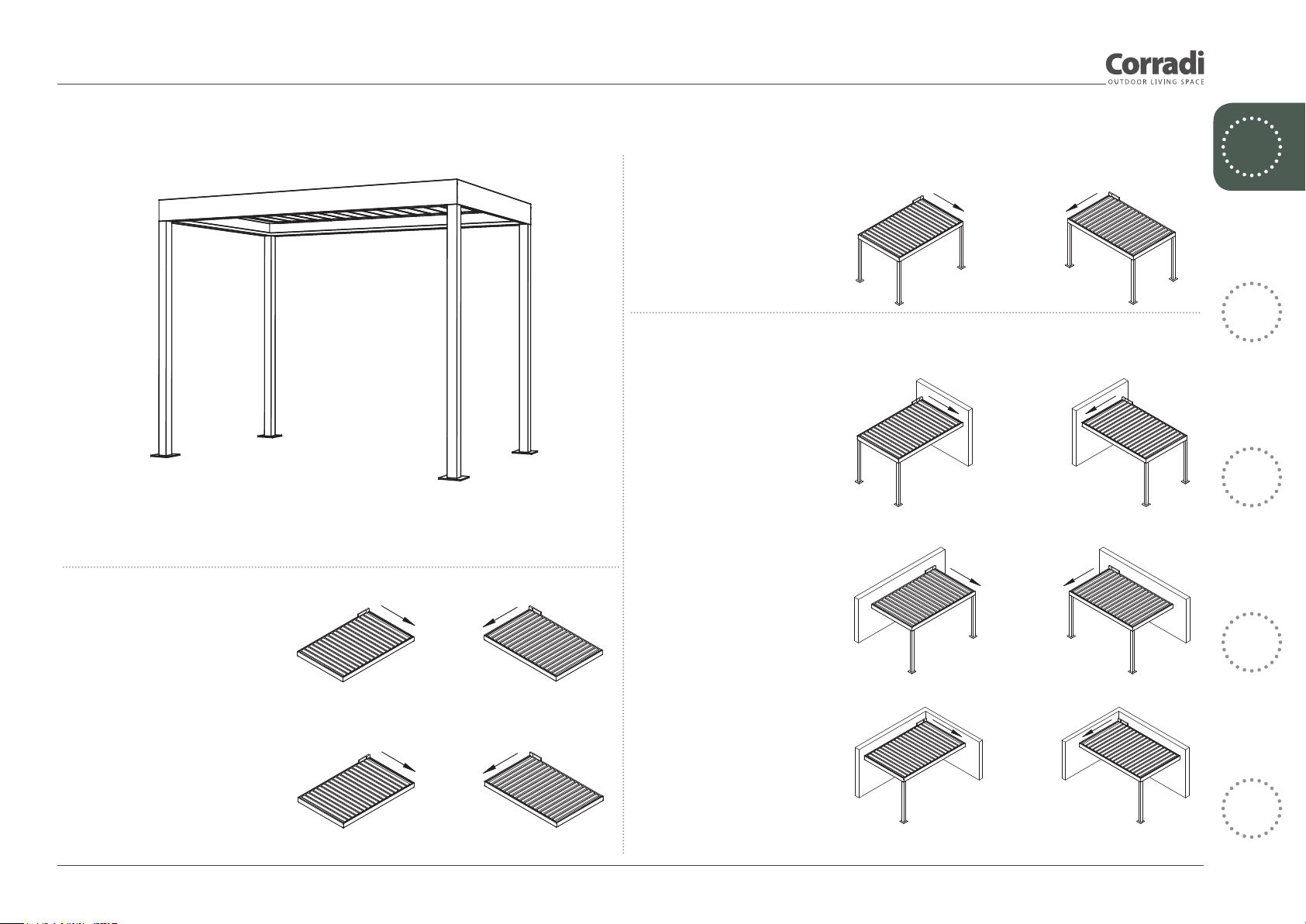

VERSIONI E MOTORIZZAZIONI
*
Vrijstaand
BS 1
S2
S1
P1 P2
ML: Motor Links
*
S2
S1
P1 P2
MR: Motor Rechts
*
S2
S1
P1 P2
*
S2
S1
P1 P2
*
Gevel
BS 2
AS 1
Muur // S
S2
S1
P1 P2
ML: Motor Links
*
S2
S1
P1 P2
*
Gevel
BS 2
AS 1
Muur // S
S2
S1
P1 P2
ML: Motor Links
*
S2
S1
P1 P2
MR: Motor Rechts
*
S2
S1
P1 P2
*
S2
S1
P1 P2
MR: Motor Rechts
*
S2
S1
P1 P2
*
S2
S1
P1 P2
AS 3
Muur // S
Muur // P
ML: Motor Links
*
S2
S1
P1 P2
*
S2
S1
P1 P2
AS 3
Muur // S
Muur // P
ML: Motor Links
*
S2
S1
P1 P2
*
S2
S1
P1 P2
Integratie
BS 3
ML: Motor Links
*
S2
S1
P1 P2
*
S2
S1
P1 P2
Integratie
BS 3
ML: Motor Links
*
S2
S1
P1 P2
*
S2
S1
P1 P2
MR: Motor Rechts
*
S2
S1
P1 P2
*
S2
S1
P1 P2
MR: Motor Rechts
*
S2
S1
P1 P2
*
S2
S1
P1 P2
Situazione costruttiva 1
Parete // Span
Situazione costruttiva 2
Parete // Pivot
Situazione costruttiva 3
Parete // Span
e Parete //Pivot
Tipo di Costruzione 1
Autoportante
Tipo di Costruzione 2
Montaggio a parete
Tipo di Costruzione 3
Integrata
Liberty
Tipo di Costruzione 4
Montato su una costruzione aperta (senza
fori di montaggio)
