Craftmade Pro Energy Saver 209 User manual

net weight of fan: 12.35 lb (5.6 kg) PRINTED IN CHINA
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE
4007498
Table of Contents:
Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly.pgs.4 - 5
Wiring. pg. 5
Canopy Assembly. pg. 6
Blade* Assembly. pg. 6
Light Kit Assembly. pg. 7
Testing Your Fan. pg. 8
Troubleshooting. pg. 9
Parts Replacement. pg. 9
Warranty. pg. 9
For Model:
CES209
Installation Guide
Pro Energy Saver 209
*sold separately

SAFETY TIPS.
page 1
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel
before you begin the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND
SAVE THESE INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances,the National Electrical Code, and
ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are different
colors than those referred to in the instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at least
seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should be
mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or other
upright structures.
4. The outlet box and ceiling support joist used must be securely mounted,and capable of supporting at least 35
pounds (16 kilograms). The box must be supported directly by the building structure. Use only CETL or CUL
in Canada or ETL or UL in USA listed outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire, electrical shock, or personal injury,mount to the outlet box marked "Acceptable
for Fan Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box. Most outlet
boxes commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be
replaced. Consult a qualified electrician if in doubt.
WARNING: To reduce the risk of fire, electrical shock, or personal injury,wire connectors provided with this fan are
designed to accept only one 12 gauge house wire and two lead wires from the fan. If your house wire is larger than 12
gauge or there is more than one house wire to connect to the corresponding fan lead wires, consult an electrician for
the proper size wire connectors to use.
5. Electrical diagrams are for reference only.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into
the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.
WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device or
control fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a
loud humming noise from fan.] (Note:This fan is suitable for use with remote control.)
8. Do not operate the reverse switch until fan has come to a complete stop. [Note: If using remote control with
reverse capability, reverse fan blade direction only when on LOW speed.]
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do
not insert objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items,be cautious when working around or
cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan blades.A dry dust cloth or lightly dampened cloth
will be suitable for most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than
those provided with this fan will void the warranty.
CAUTION: Do NOT tamper with or attempt to repair LED component of fixture.The light source is designed for this
specific application and should not be serviced by untrained personnel.If any servicing is required,call our customer
service department.
11. Light kit is dimmable to 10% with select dimmers.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be understood that common sense and caution are necessary
factors in the installation and operation of this fan.

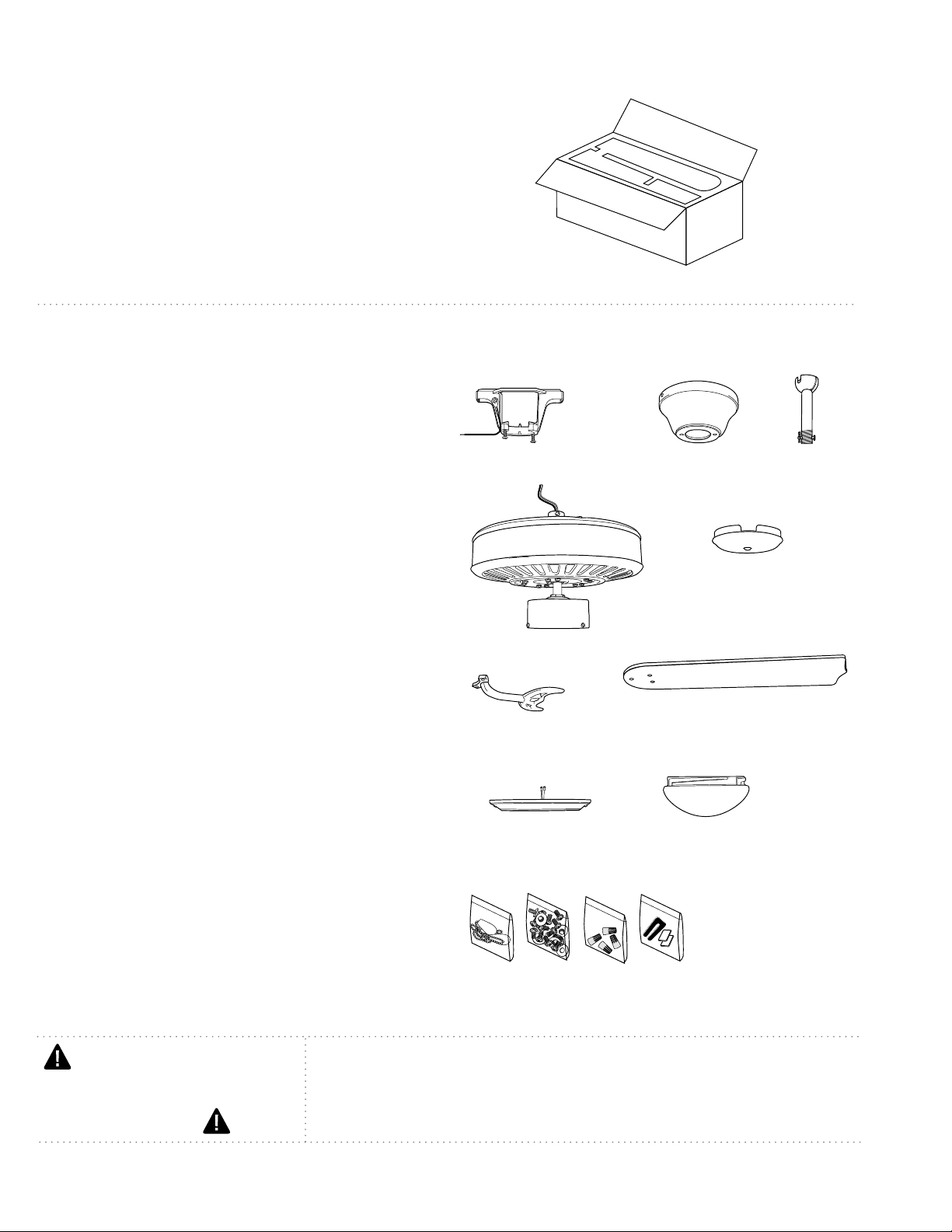

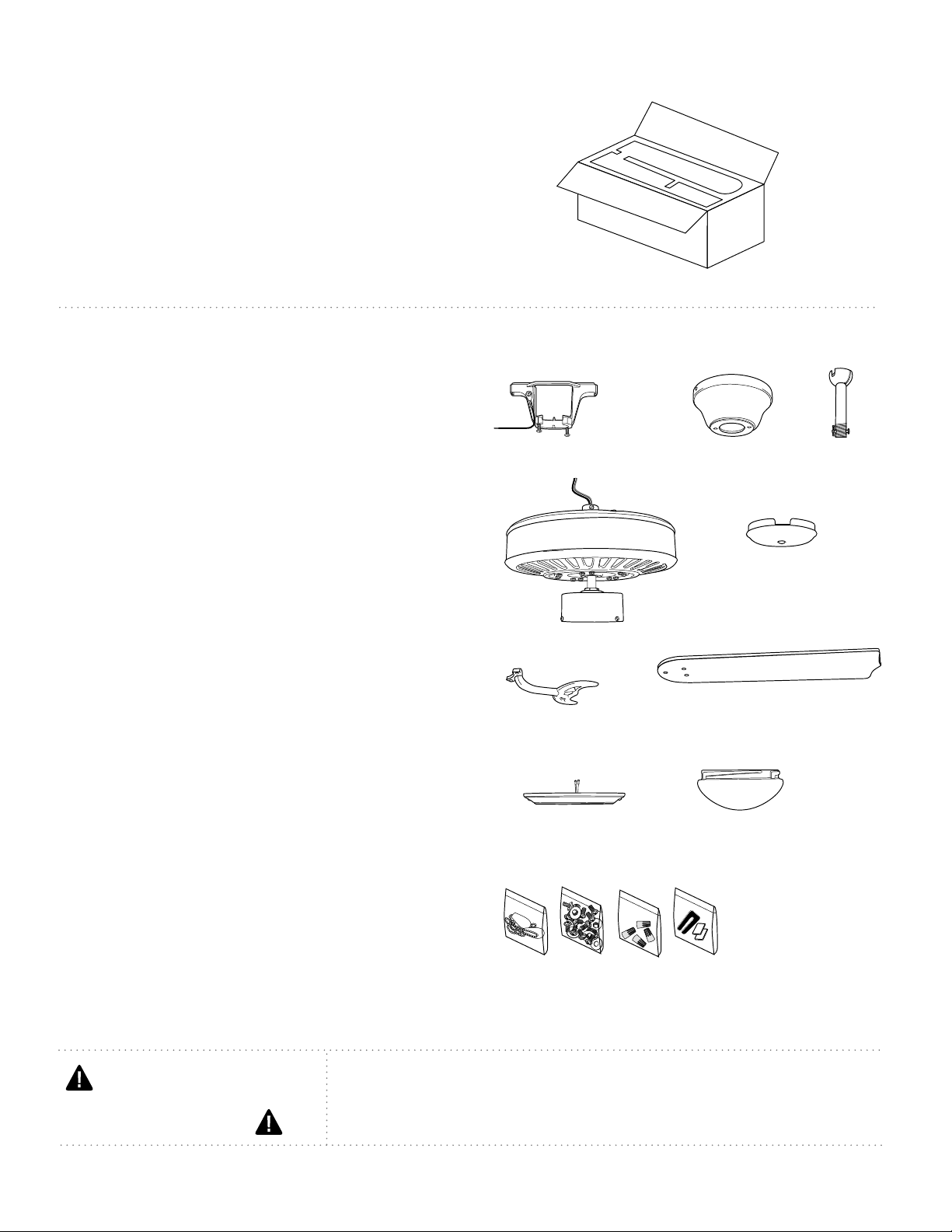

2. Parts Inventory.
a. hanging bracket. 1 piece
b. canopy. 1 piece
c. downrod and hanging ball (with pin and
clip). 1 piece
d. motor housing. 1 piece
e. switch housing cap. 1 piece
f. blade arm. 5 pieces
g. blade*. 5 pieces
h. light kit fitter. 1 piece
i. glass shade. 1 piece
j. hardware packs
page 2
1. Unpacking Your Fan.
Carefully open the packaging.Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
*Blade drawings in this manual are
representative only.
e
f
h
abc
i
j
g
d

4. Hanging Bracket Installation.
Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to the
OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure the
outlet box is securely attached to the building structure and
can support the full weight of the fan. Ensure outlet box is
clearly marked "Suitable for Fan Support." If not, it must be
replaced with an approved outlet box. Failure to do so can
result in serious injury.
CAUTION: Be sure outlet box is grounded properly and that a
ground wire (GREEN or bare) is present.
Install hanging bracket to outlet box,using original screws,
spring washers and flat washers provided with new or
original outlet box.* If installing on a vaulted ceiling,face
opening of hanging bracket towards high point of ceiling.
Arrange electrical wiring around the back of the hanging
bracket and away from the bracket opening.
*Note: It is very important that you use the proper hardware
when installing the hanging bracket as this will support the
fan.
page 3
ON
OFF
ON
OFF
hanging bracket
spring washers
outlet box screws
flat washers

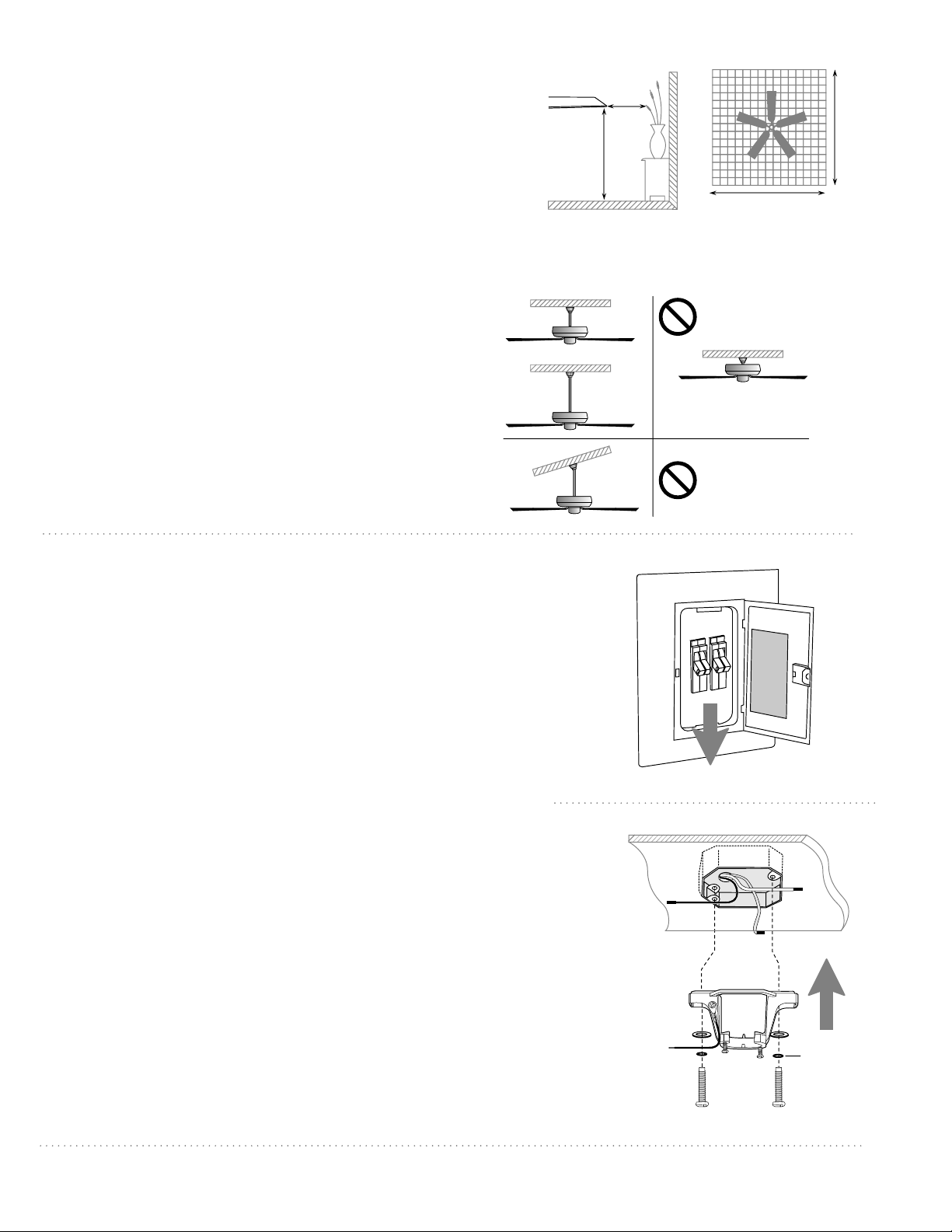

3. Installation Preparation.
To prevent personal injury and damage,
ensure that the hanging location allows the
blades a clearance of 7 feet (2.13m) from the
floor and 30in. (76cm) from any wall or
obstruction.
This fan is suitable for room sizes up to
100 square feet (9.3 square meters).
Installation requires these tools:
Phillips screwdriver, flathead screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters,and rated electrical tape.
Vaulted ceiling
angle is not to
exceed 19 degrees.
downrod
installation flushmount installation
7 feet
(2.13m)
(76cm)
30
inches
This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling.The
hanging length can be extended by purchasing
a longer downrod (0.5in./1.27cm diameter) than
the ones provided. Other installation, such as
flushmount, is not available for this fan.
blade edge
(3.66m - 6.1m)
8ft. - 10ft.
8ft. - 10ft.
(2.42m - 3.05m)
(2.42m - 3.05m)

5. Fan Assembly.
NOTE: The important safety precautions and instructions
appearing in the manual are not meant to cover all
possible conditions and situations that may occur.It must
be understood that common sense and caution are
necessary factors in the installation and operation of this
fan.
page 4

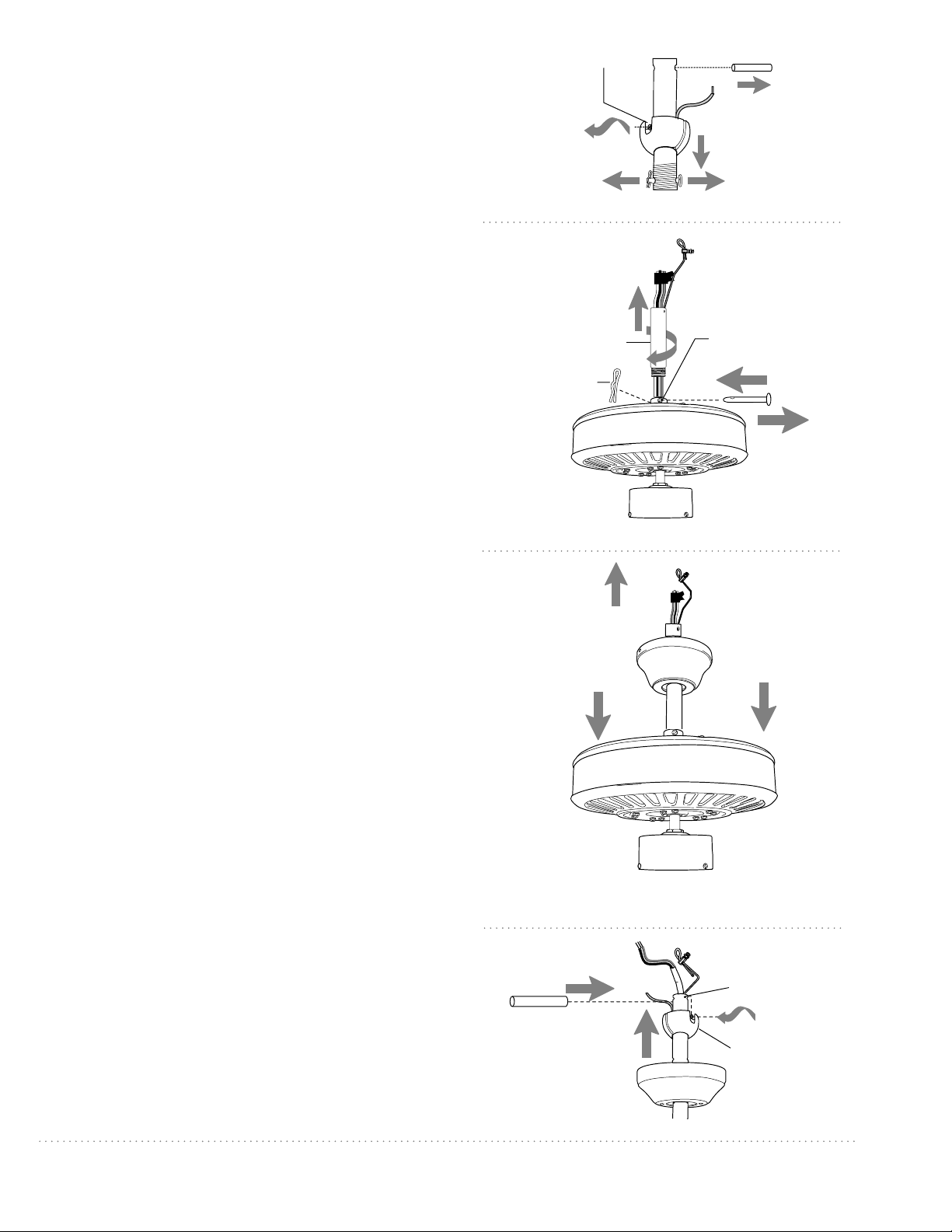

Remove hanging ball from downrod provided by
loosening set screw on hanging ball. Remove pin
and clip. Lower hanging ball and remove stop pin.
Then slide hanging ball off downrod. [Refer to
diagram 1.]
Loosen yoke set screws and nut at top of motor
housing. [Refer to diagram 2.]
Tip: To prepare for threading electrical wires
through downrod, apply a small piece of electrical
tape to the ends of the electrical wires--this will
keep the wires together when threading them
through the downrod. [Refer to diagram 2.]
Determine the length of downrod you wish to
use. Thread safety cable and electrical wires
through threaded end of downrod and pull extra
wire slack from the upper end of the downrod.
[Refer to diagram 2.]
Thread downrod into the motor housing yoke
until holes for pin and clip in downrod align with
holes in yoke--make sure wires do not get twisted.
Re-insert pin and clip that were previously
removed. Tighten yoke set screws and nuts
securely. [Refer to diagram 2.]
Slide canopy over downrod. [Refer to diagram 3.]
Thread safety cable and wires through hanging
ball; then slide hanging ball over downrod--the
top of the downrod should be noted as having a
set screw hole; use this hole when setting the set
screw. Insert stop pin into top of downrod and
raise hanging ball. Be sure stop pin aligns with
slots on the inside of the hanging ball.Tighten set
screw securely. [Refer to diagram 4.]
WARNING:Failure to tighten set screw (on
hanging ball) completely could result in the fan
becoming loose and possibly falling.
["Fan Assembly" continued on next page.]
downrod
electrical wiring
canopy
motor
housing
diagram 2
diagram 1
diagram 3
diagram 4
set screw hole
hanging ball
stop pin
downrod
electrical wiring
yoke set screw
and nut
pin
clip
motor
housing
set screw
hanging ball
stop pin
pin
clip
safety cable

page 5

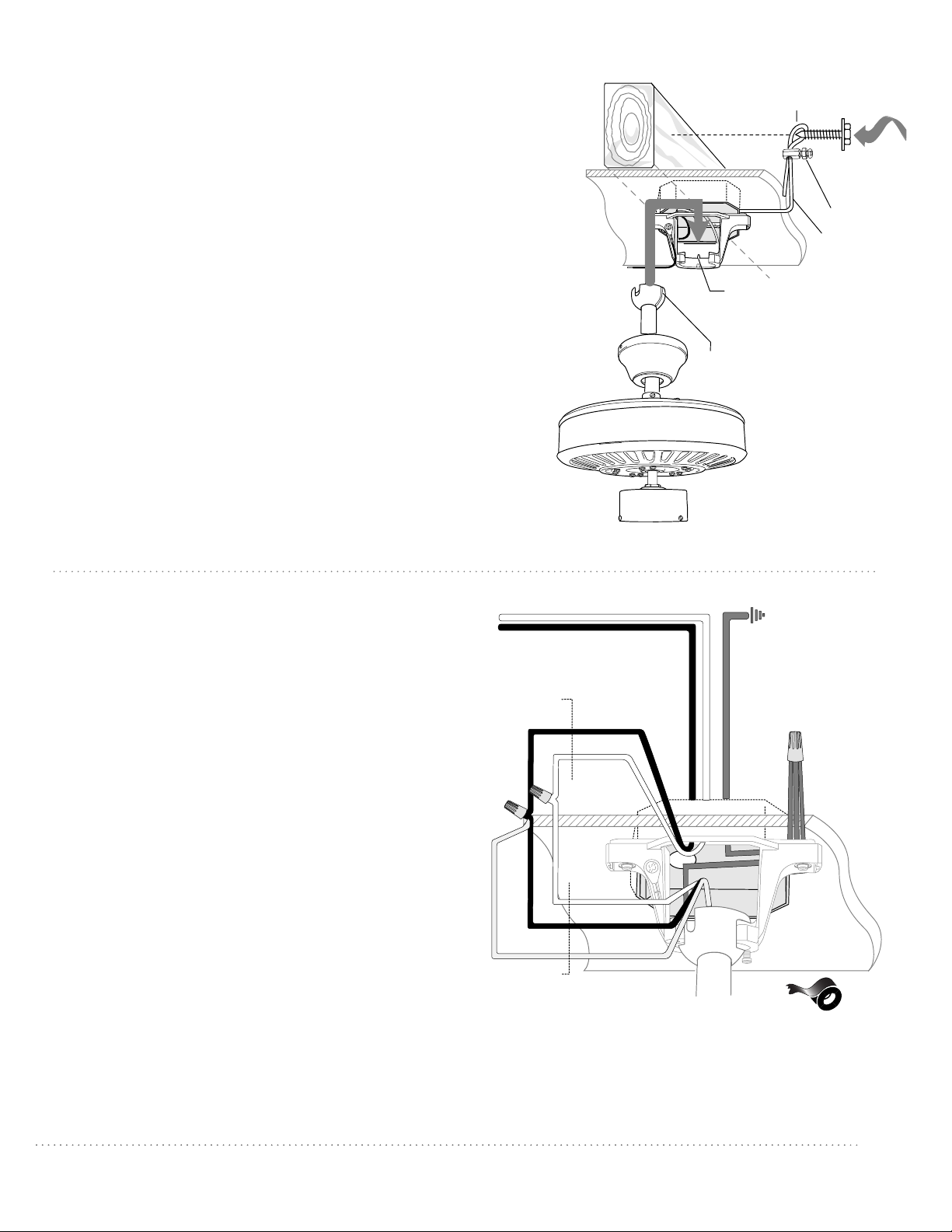

6.Wiring.
WARNING:Turn off circuit breakers to current fixture
from breaker panel and be sure switch is turned to the
OFF position.
CAUTION: Be sure outlet box is properly grounded and
that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with Local
Codes or Ordinances and the National Electrical Code. If
you are unfamiliar with electrical wiring or if the
house/building wires are different colors than those
referred to below, please use a qualified electrician.
Note: Excess lead wire length from the fan can be cut to
the desired length and then stripped.
When downrod is secured in place on the hanging
bracket, electrical wiring can be made as follows:
Connect BLACK and BLUE wires from fan to BLACK
wire from ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire from
ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together from fan
to BARE/GREEN wire from ceiling with wire connector
provided.
If you intend to control the fan light with a separate
light switch, connect BLUE wire from fan to the BLACK
(or RED) supply from the independent switch.
* Wrap each wire connector separately with electrical
tape as an extra safety measure.
wire
connector
black
white
black supply wire
ground
(green
or bare)
white supply wire ground
(green or bare)
*
5. Fan Assembly. (cont.)
With the hanging bracket secured to the outlet box and
able to support the fan, you are now ready to hang your fan.
Grab the fan firmly with two hands. Slide downrod through
opening in hanging bracket and let hanging ball rest on the
hanging bracket.Turn the hanging ball slot until it lines up
with the hanging bracket tab.
WARNING: Failure to align slot in hanging ball with tab in
hanging bracket may result in serious injury or death.
Tip: Seek the help of another person to hold the stepladder
in place and to help lift the fan up to you once you are set
on the ladder.
Find a secure attachment point (wood ceiling joist highly
recommended) and secure safety cable. It will be necessary
to use a heavy duty wood screw,washer and lock washer
(not supplied) with the safety cable loop. Adjust safety cable
length by loosening screw and nut on safety cable vice.
Adjust slack to a hand's length and tighten nut on vice
securely.The loop at the end of the safety cable should just
fit over the threads on the wood screw. Test safety cable by
pulling on loose end with pliers. If cable slips, then vice and
nut must be set tighter.Extra cable slack can be left in
ceiling area.
motor housing
safety cable
hanging ball slot
wood ceiling joist
wood screw
and washer
safety cable loop
This fan is remote control adaptable
(remote control sold separately).
hanging bracket tab
black
white
blue
from fan
from
ceiling
vice

page 6

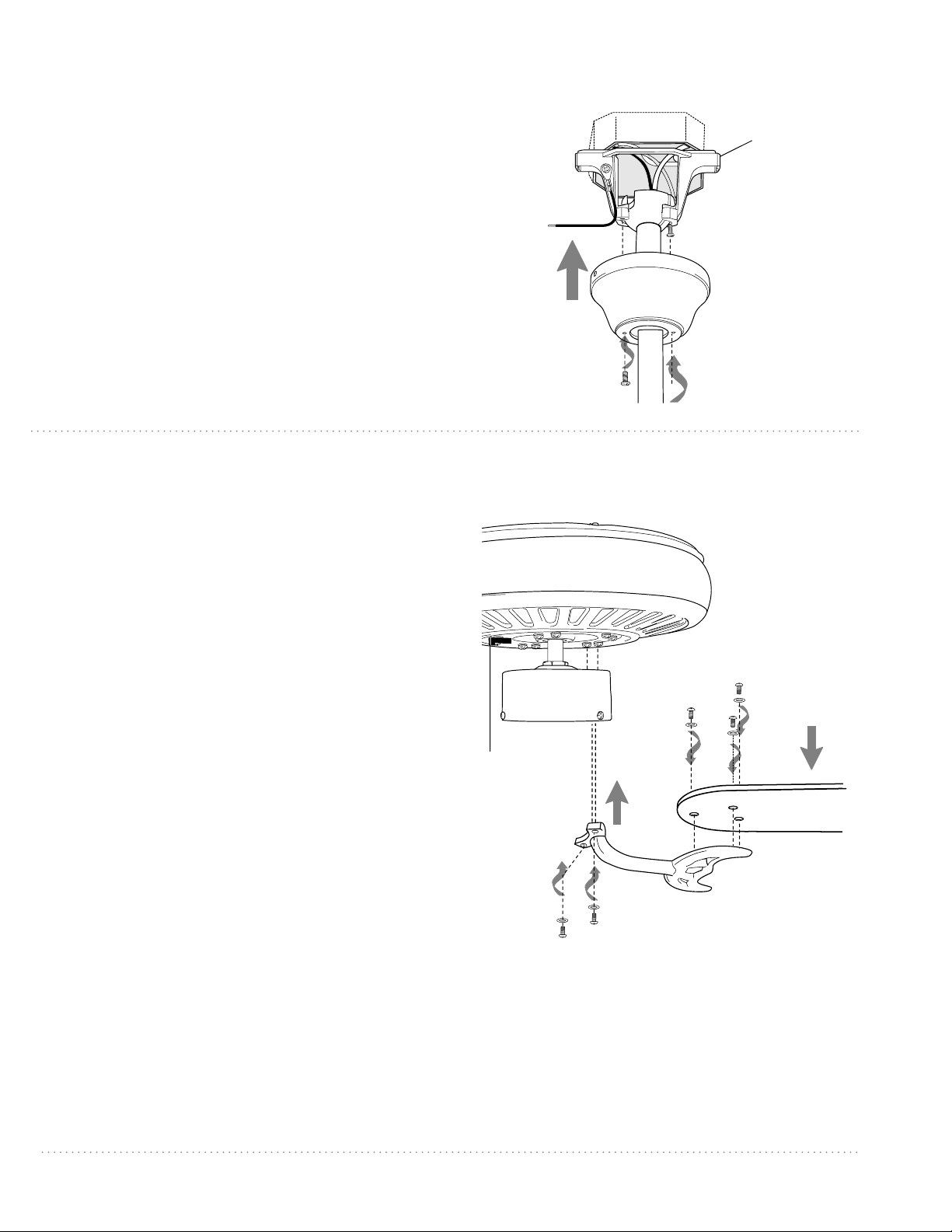

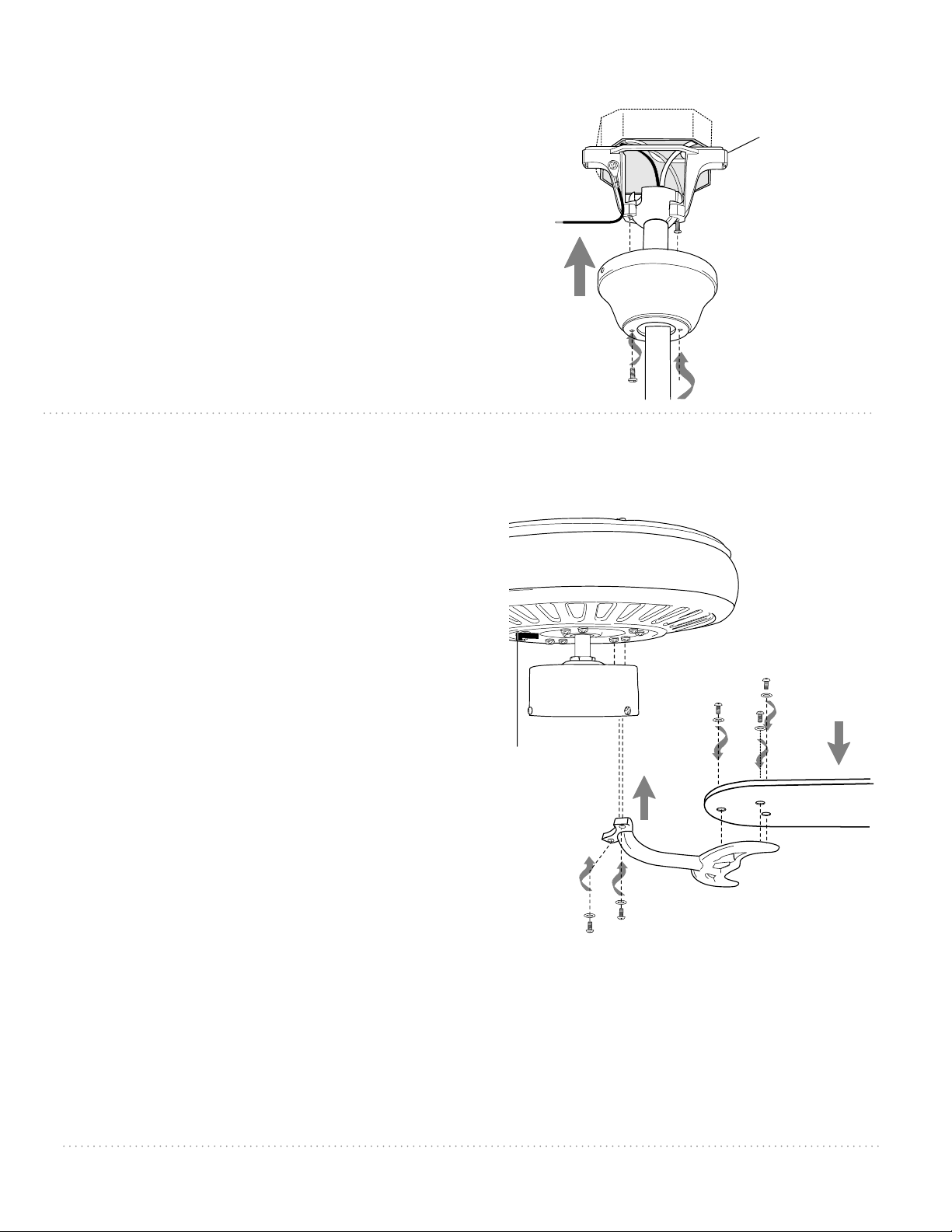

7. Canopy Assembly.
Locate 2 screws on underside of hanging bracket
and remove screw closest to the open end of the
hanging bracket. Partially loosen the other screw.
Lift canopy to hanging bracket. Place rounded
part of slotted hole in canopy over loosened
screw in hanging bracket and push up.Twist
canopy to lock. Re-insert screw that was removed
and then tighten both screws securely.
hanging
bracket
8. Blade Assembly.
canopy
Time Saver:Washers for blade screws can be
set on each blade screw prior to installing
blades.
Locate 15 blade attachment screws and
washers in hardware pack.Hold blade arm up
to blade and align holes.Insert 3 blade
attachment screws (along with washers) with
fingers first and then tighten screws securely
with a Phillips screwdriver. Repeat for the
remaining blades.
Remove blade arm screws and lock washers
from underside of motor. If plastic motor locks
are installed with blade arm screws, discard
plastic motor locks (save blade arm screws and
lock washers to secure blade arms).Align blade
arm holes with motor screw holes and attach
blade arm with lock washers and blade arm
screws.Before securing screws permanently,
repeat with remaining blade arms.Securely
tighten all screws.
Note:Tighten blade arm screws twice a year.
motor housing
plastic
motor
lock
blade arm
blade
blade attachment
screws and washers
lock washers
blade arm
screws

page 7
9. Light Kit Assembly (Optional).
Remove 3 screws from switch housing cap.
If you wish to use your fan WITHOUT the light kit,
align holes in switch housing cap with holes in
switch housing.(Note: The gap on the top edge of
the switch housing cap must align with the reverse
switch on the switch housing for the proper fit.)
Secure switch housing cap with 3 screws that were
just removed. Please proceed to Section 10 to
complete installation without light kit.
If you wish to use your fan WITH the light kit,
locate BLACK (or BLUE) and WHITE wires in switch
housing labeled LIGHT. Remove and discard plastic
that holds these 2 wires together.
Remove the hex nut and lock washer from
threaded rod in light kit fitter.Punch center cap out
of switch housing cap with a screwdriver. Feed
wires from light kit fitter through center hole in
switch housing cap. Screw switch housing cap
onto threaded rod on light kit fitter followed by
lock washer and hex nut.Tighten hex nut over lock
washer for a secure fit.
Connect BLACK (or BLUE) wire from switch
housing to BLACK wire from light kit fitter.
Connect WHITE wire from switch housing to RED
wire from light kit fitter. Be sure that molex
connections snap together securely.
Thread pull chain labeled FAN in switch housing
through corresponding hole labeled FAN in light
kit fitter. Thread pull chain labeled LIGHT in switch
housing through corresponding hole labeled
LIGHT in light kit fitter.
Carefully arrange wiring within the switch housing
cap. Align holes in switch housing cap with holes
in switch housing. (Note:The gap on the top edge
of the switch housing cap must align with the
reverse switch on the switch housing for the
proper fit.) Re-insert screws that were previously
removed and tighten all 3 screws securely with a
Phillips screwdriver.
To attach glass shade, align grooves on glass shade
with nodules on inside of light kit fitter and push
up gently on glass shade.Then, turn glass shade to
the RIGHT (clockwise) until it no longer turns.
NOTE: Pull down VERY GENTLY on glass shade to
make sure that glass shade is secure.
*NOTE:This equipment has been tested and found to comply with the limits for
a Class B digital device,pursuant to Part 15 of the FCC Rules.These limits are
designed to provide reasonable protection against harmful interference in a
residential installation.This equipment generates,uses and can radiate radio
frequency energy and,if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However,there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception,which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
switch housing cap
center cap
switch housing
motor housing
switch housing cap
switch
housing cap
hex nut lock washer
light kit fitter
threaded rod
switch
housing cap
glass
shade
light kit fitter
switch
housing
reverse
switch
black
wire
black
wire
white
wire
molex
connections
red
wire

10.Testing Your Fan.
page 8
It is recommended that you test your fan before
finalizing installation. Restore power from circuit
box and light switch (if applicable).Test fan
speeds with the pull chain labeled FAN. Start at
the OFF position (no blade movement).First pull
will set the fan to HI. Second pull will set the fan
to MEDIUM.Third pull will set the fan to LOW.
Fourth pull will again set the fan to the OFF
setting.Test light with the pull chain labeled
LIGHT. (diagram 1) If fan and/or light do (does)
not function, please refer to "Troubleshooting"
section to solve any issues before contacting
Customer Service.
Turn fan completely off before moving the
reverse switch. Set reverse switch to recirculate
air depending on the season:
- DOWN position in summer (diagram 2)
- UP position in winter (diagram 3)
A ceiling fan will allow you to raise your
thermostat setting in summer and lower your
thermostat setting in winter without feeling a
difference in your comfort.
IMPORTANT: Reverse switch must be set either
completely DOWN or completely UP for fan to
function. If the reverse switch is set in the middle
position (diagram 4), fan will not operate.
Attach pull chain extensions supplied or custom
pull chain extensions (sold separately) to ends of
the pull chains.
light
pull chain
extension
diagram 2 diagram 3 diagram 4
diagram 1
fan pull chain
extension
reverse
switch

page 9
Troubleshooting.
WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.
Warranty.
Parts Replacement.
For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade Customer Support:
1-800-486-4892
www.craftmade.com
CRAFTMADE LIFETIME WARRANTY:
CRAFTMADE warrants this fan to the original household
purchaser for indoor use under the following provisions:
1-YEAR WARRANTY:CRAFTMADE will replace or repair any
fan which has faulty performance due to a defect in
material or workmanship.Contact Craftmade Customer
Service at 1-800-486-4892 to arrange for return of fan.
Return fan, shipping prepaid,to Craftmade. We will repair
or ship you a replacement fan,and we will pay the return
shipping cost.
5-YEAR WARRANTY:CRAFTMADE will repair or replace, at
no charge to the original purchaser, any fan motor that fails
to operate satisfactorily when failure results from normal
use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Craftmade
Industries.We will repair or ship purchaser a replacement
motor and Craftmade will pay the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:CRAFTMADE will
repair the fan, at no charge for labor only to the original
purchaser,if the fan motor fails to operate satisfactorily
when failure results from normal use. Parts used in the
repair will be billed to the purchaser at prevailing prices at
time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade nor the manufacturer will assume any
liability resulting from improper installation or use of this
product. In no case shall the company be liable for any
consequential damages for breach of this, or any other
warranty expressed or implied whatsoever.This limitation
as to consequential damages shall not apply in states
where prohibited.
PWLI1701
Problem: Fan fails to operate.
Solutions:
1. Check power to wall switch.
2.Verify that reverse switch is set completely in
either direction.
3. Check to be sure fan is wired properly.
Problem: Light kit (optional) not lighting.
Solutions:
1. Check wall switch to fan.
2. Check that wires in canopy are wired properly.
3.Verify that molex connections are connected
properly in light kit fitter.
Problem: Fan operates but light fails.
Solutions:
1. Check to be sure wires in canopy are wired
properly.
2.Verify that molex connections are connected
properly in light kit fitter.
Problem: Fan wobbles.
Solutions:
1. Use the balancing kit provided in one of the
hardware packs. If no blade balancing kit is
provided, please call Customer Support,at
1-800-486-4892, to request one.
2. Check to be sure set screw(s) on motor
housing yoke is (are) tightened securely.
3. Check to be sure set screw on hanging ball is
tightened securely.

peso neto del ventilador: 5,6 kg (12,35 lb)
Índice de materias:
Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág.3
Instalación del soporte de montaje.Pág. 3
Ensamblaje del ventilador. Págs. 4 - 5
Instalación eléctrica. Pág. 5
Colocación de la cubierta decorativa.Pág. 6
Colocación de las aspas*.Pág. 6
Instalación del juego de luz. Pág.7
Verificación del funcionamiento del
ventilador. Pág. 8
Localización de fallas. Pág. 9
Piezas de repuesto. Pág. 9
Garantía. Pág. 9
Guía de instalación
IMPRESO EN CHINA
Para modelo:
CES209
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACION FUTURA
4007498
Pro Energy Saver 209
*a la venta por separado

página 1
SUGERENCIAS DE SEGURIDAD.
ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles
principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR
SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
PRECAUCIÓN: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas
del ventilador que tengan bordes afilados.
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código
Nacional Eléctrico,y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables
de la casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones,favor de buscar un
electricista calificado.
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para el
ventilador y por lo menos 3,05 metros (10 pies) de espacio libre entre el piso y la caja protectora del ventilador.
Debe instalar el ventilador para que los bordes de la caja protectora del ventilador queden a una distancia de
por lo menos 76 centímetros (30 pulgadas) de las paredes y otras estructuras verticales.
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener
por lo menos 16 kilogramos (35 libras). La caja debe tener apoyo directo de la estructura del edificio. Sólo usar
cajas de salida registradas con CETL o
CUL en Canadá o ETL o UL en EEUU que indiquen que "sirven para
ventilador" ("FOR FAN SUPPORT" en inglés).
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida
marcada "Aceptable para sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb)
or less"] y utilizar los tornillos proporcionados con la caja de salida. La mayoría de las cajas de salida que se usan
normalmente para sostener los aparatos de alumbrado no siempre son apropiadas para sostener ventiladores y es
posible que las tenga que reemplazar. En caso de duda, consultar con un electricista calificado.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable
provistos con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales
del ventilador.Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los
cables principales del ventilador al cual corresponda cada uno, consultar con un electricista para informarse sobre el
tamaño correcto de conectores para cable que se debe usar.
5. Los diagramas eléctricos son únicamente para referencia.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas,los conductores empalmados deben ser volteados
para arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el
conductor a tierra a un lado y el conductor a tierra del equipo al lado opuesto.
ADVERTENCIA: Para reducir el riesgo de incendio o un choque eléctrico, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama
completa. [El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador
causará un zumbido recio del ventilador.] (Nota: Este ventilador sí sirve para usar con control remoto.)
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.
9. No insertar ningún objeto entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal,no doblar ni alterar la caja del ventilador durante el ensamblaje
ni durante la instalación. No insertar objetos entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente
húmedo para su limpieza general.
ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas
DISTINTAS a las provistas con este ventilador se invalidará la garantía.
PRECAUCIÓN: NO manipular ni intentar reparar el componente LED de la lámpara.La fuente de luz está diseñada para
esta aplicación específica y el mantenimiento no debe estar a cargo de personal sin capacitación.Si necesita algún tipo
de mantenimiento, llamar a nuestro departamento de Servicio al cliente.
11. El juego de luz LED se puede regular al 10% con reguladores seleccionados.
NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución
son factores necesarios en la instalación y la operación de este ventilador.

a. soporte de montaje. 1 unidad
b.cubierta decorativa. 1 unidad
c.tubo y bola que sirve para colgar (con perno y
clavija). 1 unidad
d.bastidor del motor. 1 unidad
e. cubierta de la caja de encendido. 1 unidad
f. brazo para el aspa.5 unidades
g. aspa*. 5 unidades
h. conectador para el juego de luz. 1 unidad
i. pantalla de vidrio. 1 unidad
j. paquetes de artículos de ferretería
página 2
1. Desempaquetado del ventilador.
Abrir el empaque cuidadosamente.Sacar los artículos
del embalaje.Sacar el motor y ponerlo en una alfombra
o en el embalaje para evitar rayar el acabado.Guardar
la caja de cartón o el empaquetamiento original en
caso de que tenga que mandar el ventilador para
alguna reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.
2. Inventario de piezas.
RECORDATORIO IMPORTANTE:
Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
*Los dibujos del aspa en este manual son
solamente representativos.
e
f
h
abc
i
j
g
d

página 3
ON
OFF
ON
OFF
4. Instalación del soporte de montaje.
3. Preparación para la instalación. borde del aspa
2,13m
(7 pies)
76cm
(30
pulg.)
instalación
con tubo instalación al ras con el techo
El ángulo de inclina-
ción de un techo
abovedado no debe
exceder los 19 grados.
soporte de montaje
arandelas
de resorte
tornillos de la
caja de salida
arandelas planas
Se necesitan las herramientas siguientes para la
instalación:
Destornillador de estrella Phillips,destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.
Para prevenir daño corporal y otros daños, estar
seguro de que el lugar en donde va a colgar el
ventilador le permite un espacio libre de 2,13m (7 pies)
entre las puntas de las aspas y el piso y 76cm (30 pulg.)
entre las aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
9,3 metros cuadrados (100 pies cuadrados).
Se puede colgar este ventilador con tubo en un
techo regular (sin inclinación) o abovedado.La
longitud colgante se puede extender comprando un
tubo más largo (con diámetro de 1,27cm/0,5 pulg.) de
los que se le proveyeron. No hay ningún otro tipo de
instalación, como al ras con el techo, disponible para
este ventilador.
Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.
ADVERTENCIA: El no desconectar el suministro de fuerza antes
de la instalación puede tener por resultado lesiones graves.
Quitar el aparato existente.
ADVERTENCIA: Si utiliza una caja de salida existente,
asegurarse de que la caja de salida esté firmemente conectada a
la estructura del edificio y que sea capaz de sostener el peso total
del ventilador. Asegurarse de que la caja de salida indique
claramente que "Sirve para ventilador" (FOR FAN SUPPORT); si
no, se debe reemplazar con una caja de salida aprobada. El no
hacer el cambio si es necesario puede resultar en lesiones graves.
PRECAUCIÓN: Asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (VERDE o pelado).
Instalar el soporte de montaje utilizando los tornillos
originales, las arandelas de resorte y las arandelas planas de
su nueva o existente caja de salida.* Si hace la instalación en
un techo abovedado, colocar el soporte de montaje con la
abertura dirigida hacia la parte alta del techo. Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.
*Nota: Es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve para
sostener el ventilador.
2,42m - 3,05m
2,42m - 3,05m
(8 pies - 10 pies)
(8 pies - 10 pies)

página 4
5. Ensamblaje del ventilador.
NOTA: No se debe concluir que las precauciones de
seguridad importantes e instrucciones en este manual van
a abarcar todas las condiciones y situaciones posibles que
puedan ocurrir. Se debe entender que el sentido común y la
precaución son factores necesarios en la instalación y la
operación de este ventilador.
Quitar la bola que sirve para colgar del tubo provisto
aflojando el tornillo de fijación de la bola que sirve
para colgar. Quitar el perno y la clavija. Bajar la bola
que sirve para colgar y sacar el perno de tope y luego
quitar la bola que sirve para colgar deslizándola.
[Referirse al diagrama 1.]
Aflojar los tornillos de fijación del cuello y la tuerca en
la parte superior del bastidor del motor.
[Referirse al
diagrama 2.]
Sugerencia: Para preparar los cables para pasarlos por
el tubo, poner un pedacito de cinta aisladora en la
punta de los cables--esto mantendrá los cables juntos
al pasarlos por el tubo.
[Referirse al diagrama 2.]
Determinar el largo del tubo que desea usar.Pasar los
cables del ventilador y el cable de seguridad a través
del extremo del tubo que tenga rosca y,con cuidado,
jalar el cableado en exceso por la parte de arriba del
tubo.
[Referirse al diagrama 2.]
Enroscar el tubo en el cuello del bastidor del motor
hasta alinearse los agujeros para el perno y la clavija
en el tubo con los del cuello—asegurarse de que no se
tuerzan los cables.Volver a introducir el perno y la
clavija que se quitaron anteriormente. Apretar los
tornillos de fijación del cuello y la tuerca
completamente.
[Referirse al diagrama 2.]
Deslizar la cubierta decorativa por el tubo.
[Referirse al
diagrama 3.]
Pasar los cables y el cable de seguridad por la bola que
sirve para colgar; luego deslizar la bola que sirve para
colgar sobre el tubo--la parte de arriba del tubo debe
tener el agujero para el tornillo de fijación en ese
extremo; usar ese agujero al colocar el tornillo de
fijación. Introducir el perno de tope en la parte de
arriba del tubo y subir la bola que sirve para colgar.
Asegurarse de que el perno de tope se ponga en línea
con las ranuras dentro de la bola que sirve para colgar.
Apretar bien el tornillo de fijación.
[Referirse al
diagrama 4.]
ADVERTENCIA:Si no se aprieta bien el tornillo de
fijación (en la bola que sirve para colgar) es posible
que se afloje el ventilador y que se caiga.
[El "Ensamblaje del ventilador" continúa en la
página siguiente.]
tornillo de fijación
bola que sirve
para colgar
perno de tope
perno
clavija
diagrama 1
diagrama 2
diagrama 3
diagrama 4
agujero para el
tornillo de fijación
perno de tope
bola que sirve
para colgar
tubo
cableado
bastidor
del motor
cubierta
decorativa
tubo
bastidor
del motor
tornillo de fijación
del cuello y tuerca
perno
clavija
cable de seguridad
cableado

página 5
5. Ensamblaje del ventilador. (cont.)
Ya que esté sujetado el soporte de montaje a la caja de salida y capaz
de apoyar el ventilador, usted está listo para colgar el ventilador.
Agarrar el ventilador firmemente con las dos manos. Deslizar el tubo
por la abertura del soporte de montaje y dejar que se detenga la bola
que sirve para colgar en el soporte de montaje.Girar la bola que sirve
para colgar hasta que la ranura de la bola que sirve para colgar se
alinee con la parte saliente del soporte de montaje.
ADVERTENCIA:El no alinear la ranura en la bola que sirve para colgar
con la parte saliente del soporte de montaje puede causar lesiones
graves o la muerte.
Sugerencia: Solicitar ayuda de otra persona para mantener la escalera
sujeta y para que le suba el ventilador cuando usted ya esté preparado
en la escalera para colgarlo.
Encontrar un punto de acoplamiento seguro (se recomienda la viga de
madera en el techo) y asegurar el cable de seguridad. Utilizar tornillo
para madera para trabajos pesados, arandela y arandela de seguridad
(no provistos) en el bucle del cable de seguridad. Ajustar el largo del
cable de seguridad aflojando el tornillo y la tuerca del seguro del
cable.Ajustar la parte floja del cable de seguridad para que mida
como el largo de una mano. Apretar bien el tornillo y la tuerca del
seguro del cable.El bucle del cable debe ser de tal tamaño que pase
justo sobre la punta de la parte roscada del tornillo para madera.Poner
el cable a prueba,jalando con un alicate la parte suelta en la punta del
cable. Si el cable se desliza o se reduce el bucle del cable por donde pasa el
tornillo, hay que apretar el tornillo y la tuerca del seguro del cable
nuevamente. Se puede poner el cable en exceso en el área del techo.
6. Instalación eléctrica.
negro
del
ventilador
del techo
blanco
azul
alambre conductor negro
alambre conductor blanco
blanco
negro
ADVERTENCIA : Apagar los cortacircuitos en el panel de
electricidad que suplen corriente a la caja de salida y
asegurarse de que el interruptor de luz esté APAGADO.
PRECAUCIÓN: Asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor
a tierra (VERDE o pelado).
Asegurarse de que toda conexión eléctrica cumpla con los
Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico. Si usted no está familiarizado con la instalación
eléctrica o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren a continuación, favor de
buscar un electricista calificado.
Nota: Si la longitud del alambrado que sale del ventilador es
demasiado,se puede cortarlo al largo deseado y luego pelarlo.
Una vez que el ventilador esté bien sujeto en el soporte de
montaje, se puede hacer la instalación eléctrica como
sigue:
Conectar los cables NEGRO y AZUL del ventilador al cable
NEGRO del techo con un conector para cable provisto.
Conectar el cable BLANCO del ventilador al cable BLANCO
del techo con un conector para cable provisto.
Conectar todos los CONDUCTORES A TIERRA (VERDES)
del ventilador a los PELADOS/VERDES del techo con un
conector para cable provisto.
Si usted piensa controlar la luz del ventilador con un
interruptor distinto, conectar el cable AZUL del ventilador
al conductor NEGRO (o ROJO) que corresponde al
interruptor independiente.
viga de madera
parte saliente
del soporte de montaje
ranura en la bola
que sirve para colgar
cable de
seguridad
bucle del cable
de seguridad
tornillo para
madera y
arandela
* Como una medida de seguridad adicional, envolver
cada conector para cable por separado con cinta
aisladora.
Este ventilador es adaptable para usar con control
remoto (a la venta por separado).
bastidor del motor
*
toma de tierra
(verde o pelada)
conector
para cable
toma de tierra
(verde o
pelada)
seguro

página 6
8. Colocación de las aspas.
7. Colocación de la cubierta decorativa.
Localizar los 2 tornillos en la parte inferior del
soporte de montaje y quitar el tornillo que está
localizado más cerca del extremo abierto del
soporte de montaje.Aflojar parcialmente el
otro tornillo. Elevar la cubierta decorativa hasta
el soporte de montaje.Poner la parte
redondeada del agujero con ranura en la
cubierta decorativa encima del tornillo
aflojado en el soporte de montaje y empujar
hacia arriba. Girar la cubierta decorativa para
cerrarla.Volver a introducir el tornillo que se
quitó, y luego apretar bien ambos tornillos.
soporte
de montaje
cubierta
decorativa
Para ahorrar tiempo: Se pueden poner las
arandelas en los tornillos que son para las aspas
antes de colocar las aspas.
Localizar 15 tornillos para fijar las aspas y
arandelas en uno de los paquetes de artículos
de ferretería. Tomar uno de los brazos para las
aspas y juntarlo con una de las aspas para
alinear los agujeros.Introducir 3 tornillos para
fijar las aspas (junto con las arandelas) con los
dedos primero y luego apretarlos bien con un
destornillador de estrella Phillips.Repetir el
procedimiento con las demás aspas.
Sacar los tornillos para los brazos para el aspa y
las arandelas de seguridad del lado inferior del
motor.Si se han instalado soportes de plástico
con los tornillos para el brazo para el aspa,
desechar los soportes de plástico (guardar los
tornillos para el brazo para el aspa y las arandelas
de seguridad para asegurar los brazos para el
aspa). Alinear los agujeros de uno de los brazos
para las aspas con los agujeros para los tornillos
en el motor y fijar el brazo para el aspa con
arandelas de seguridad y tornillos para el brazo
para el aspa. Antes de apretar los tornillos bien,
repetir el mismo procedimiento con los demás
brazos para las aspas. Apretar bien todos los
tornillos.
Nota: Apretar los tornillos para los brazos para
las aspas dos veces al año.
plastic
motor
lock
bastidor
del motor
brazo para
el aspa
aspa
tornillos y arandelas
para fijar el aspa
tornillos para el
brazo para el aspa
arandelas
de seguridad

página 7
bastidor del motor
cable
blanco
caja de encendido
interruptor
de reversa
conexiones
tipo "molex"
9. Instalación del juego de luz (opcional).
Quitar los 3 tornillos de la cubierta de la caja de
encendido.
Si desea utilizar el ventilador SIN el juego de luz, alinear
los agujeros en la cubierta de la caja de encendido con los
agujeros en la caja de encendido. (Nota: La abertura en el
borde superior de la cubierta de la caja de encendido
debe alinearse con el interruptor de reversa en la caja de
encendido para que se ajuste bien).Asegurar la cubierta
de la caja de encendido con los 3 tornillos que apenas se
quitaron. Favor de pasar a la sección 10 para terminar la
instalación SIN el juego de luz.
Si desea utilizar el ventilador CON el juego de luz,
localizar los cables NEGRO (o AZUL) y BLANCO en la caja
de encendido con la etiqueta "LUZ" (LIGHT en inglés).
Quitar y tirar el plástico que liga los 2 cables.
Quitar la tuerca hexagonal y la arandela de seguridad de
la varilla roscada del conectador para el juego de luz.
Golpear con un destornillador el centro de la cubierta de
la caja de encendido hasta que se caiga la tapa. Pasar los
cables del conectador para el juego de luz por el agujero
en el centro de la cubierta de la caja de encendido.
Atornillar la cubierta de la caja de encendido en la varilla
roscada y luego colocar la arandela de seguridad y la
tuerca hexagonal que se habían quitado anteriormente.
Apretar la tuerca hexagonal encima de la arandela de
seguridad para que queden bien ajustados.
Conectar el cable NEGRO (o AZUL) de la caja de
encendido al cable NEGRO del conectador para el juego
de luz. Conectar el cable BLANCO de la caja de encendido
al cable ROJO del conectador para el juego de luz.
Asegurarse de que las conexiones tipo molex se cierren
bien con un clic.
Pasar la cadena rotulada VENTILADOR (FAN) en la caja
de encendido por el agujero correspondiente rotulado
VENTILADOR en el conectador para el juego de luz.
Pasar la cadena rotulada LUZ (LIGHT) en la caja de
encendido por el agujero correspondiente rotulado LUZ
en el conectador para el juego de luz.
Cuidadosamente arreglar el cableado dentro de la
cubierta de la caja de encendido. Alinear los agujeros en
la cubierta de la caja de encendido con los agujeros en la
caja de encendido. (Nota: La abertura en el borde superior
de la cubierta de la caja de encendido debe alinearse con
el interruptor de reversa en la caja de encendido para que
se ajuste bien). Volver a introducir los tornillos que se
quitaron anteriormente y apretarlos con un destornillador
de estrella Phillips.
Para fijar la pantalla de vidrio,alinear las ranuras en la
pantalla de vidrio con los nódulos dentro del conectador
para el juego de luz y empujar suavemente la pantalla de
vidrio hacia arriba. Luego,girar la pantalla de vidrio hacia
la DERECHA (en el sentido de las agujas del reloj) hasta
que deje de girar. NOTA: SUAVEMENTE jalar hacia abajo la
pantalla de vidrio para asegurarse de que esté sujeta.
*NOTA:Se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un
aparato digital de clase B,de acuerdo con la Parte 15 de las Reglas de la FCC. Se concibieron estos
límites para proveer protección razonable contra la interferencia adversa en una instalación residencial.
Este equipo produce,usa y puede radiar energía de radiofrecuencia y, si no se instala y no se usa según
las instrucciones,puede causar interferencia adversa en la radiocomunicación. Sin embargo, no hay
ninguna garantía de que no habrá interferencia en una instalación en particular.Si este equipo sí causa
interferencia adversa en la recepción de radio o televisión,que se puede determinar apagando y
prendiendo el equipo,se le urge al usuario a intentar rectificar la interferencia tomando una o más de
las medidas que siguen:
* Orientar la antena de nuevo o localizarla en otro sitio.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a un tomacorriente en un circuito distinto al cual está
conectado el receptor.
Solicitar ayuda del distribuidor o un técnico de radio/televisión.
tapa
cable
negro
cable
rojo
cable
negro
cubierta de la caja
de encendido
cubierta de la caja
de encendido
arandela de
seguridad
varilla roscada
conectador para
el juego de luz
pantalla
de vidrio
caja de
encendido
tuerca hexagonal
cubierta de la caja
de encendido
cubierta de la
caja de encendido
conectador para
el juego de luz

página 8
diagrama 1
10.Verificación del funcionamiento del ventilador.
extensión para
la cadena de
encendido
del ventilador
extensión para
la cadena de
encendido
de la luz
Se le recomienda poner el ventilador a prueba
antes de terminar la instalación.Regresar la
corriente de electricidad en el cortacircuitos y
encender el interruptor de la luz en la pared (si se
aplica).Verificar las velocidades del ventilador con
la cadena de encendido en la caja de encendido.
Empezar en estado de APAGADO (sin movimiento
de las aspas). Con el primer tirón el ventilador
estará en marcha ALTA. El segundo tirón controla
el ventilador para que se baje a marcha MEDIA. El
tercer tirón bajará el ventilador a marcha BAJA.
Con el cuarto tirón se APAGARÁ el ventilador de
nuevo (diagrama 1).Si el ventilador y/o la luz no
funciona, favor de referirse a la sección
"Localización de fallas" para resolver cualquier
asunto antes de comunicarse con el Servicio al
cliente.
Apagar el ventilador completamente antes de
mover el interruptor de reversa. Regularlo para
que circule bien el aire dependiendo de las
estaciones del año:
- posición ABAJO en verano (diagrama 2)
- posición ARRIBA en invierno (diagrama 3)
Un ventilador de techo le permitirá subir el
termostato en verano y bajarlo en invierno sin
notar una diferencia en su comodidad.
Importante: Hay que mover el interruptor de
reversa o completamente hacia ARRIBA o
completamente hacia ABAJO para que funcione el
ventilador. Si el interruptor de reversa está puesto
en la posición de en medio (diagrama 4), no
funcionará el ventilador.
Fijar las extensiones para las cadenas de
encendido provistas a las cadenas de encendido
o usar unas hechas a medida (a la venta por
separado).
interruptor
de reversa
diagrama 2 diagrama 3 diagrama 4

página 9
Localización de fallas.
ADVERTENCIA: El no desconectar el suministro de
fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica
puede causar lesiones graves.
Garantía.
Piezas de repuesto.
Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al cliente de Craftmade:
1-800-486-4892
www.craftmade.com
GARANTIA LIMITADA DE POR VIDA DE CRAFTMADE:
CRAFTMADE garantiza este ventilador al comprador
original de grupo familiar para uso interior con las
siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE reemplazará o reparará
cualquier ventilador que tenga funcionamiento deficiente
debido a defectos en los materiales o trabajo manual.
Comunicarse con el Servicio al cliente de CRAFTMADE al
1-800-486-4892 para acordar el reenvío del ventilador.
Devolver el ventilador, con los gastos de envío
prepagados,a Craftmade. Nosotros repararemos o
reemplazaremos el ventilador y pagaremos los gastos de
envío de regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE reemplazará o
reparará sin costo al comprador original, cualquier motor
de ventilador que no funcione de manera satisfactoria a
causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
prepagados,a Craftmade. Nosotros repararemos el motor
al comprador o le enviaremos uno de reemplazo y
Craftmade pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE reparará el ventilador, sin costo al comprador
original por el costo laboral,si el motor del ventilador no
funciona satisfactoriamente a causa del uso normal. Las
piezas que se utilizan en hacer la reparación serán
facturadas al comprador a los precios prevalecientes en el
momento de la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar,reinstalar y enviar el producto
para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
especí-ficamente el deterioro en el acabado u otras partes
debido al tiempo o exposición al aire marino bajo esta
garantía.
Ni Craftmade ni el fabricante se harán responsables por
lo que pasa por una instalación inadecuada o el uso
impropio de este producto. La compañía no se hará
responsable en ningún caso de ningún daño emergente
por incumplimiento de esta o cualquier otra garantía
expresada o implicada en absoluto. Esta limitación de
daños emergentes no se aplicará en estados donde es
prohibido.
Problema: El ventilador no funciona.
Soluciones:
1. Inspeccionar el interruptor de pared del
ventilador.
2.Verificar que el interruptor de reversa del
ventilador está en una sola posición, no en medio
de las dos.
3. Verificar la instalación eléctrica del ventilador.
Problema: El juego de luz (opcional) no se
ilumina.
Soluciones:
1. Inspeccionar el interruptor de pared del
ventilador.
2.Verificar que se hizo correctamente la conexión
de cables en la cubierta decorativa.
3. Asegurarse de que se conectaron bien las
conexiones tipo "molex" en el conectador para el
juego de luz.
Problema: El ventilador funciona pero la luz no.
Soluciones:
1.Verificar que se hizo correctamente la conexión
de cables en la cubierta decorativa.
2. Asegurarse de que se conectaron bien las
conexiones tipo "molex" en el conectador para el
juego de luz.
Problema: El ventilador se tambalea.
Soluciones:
1. Usar el juego para balancear las aspas incluido
en uno de los paquetes de artículos de ferretería.
Si no se incluye un juego para balancear las aspas,
llamar al Servicio al cliente, al 1-800-486-4892, para
pedir uno.
2. Averiguar que se apretó (apretaron) bien el (los)
tornillo(s) de fijación en el cuello del bastidor del
motor.
3. Averiguar que se apretó bien el tornillo de
fijación en la bola que sirve para colgar.
