Craftsman Cmch233 User manual

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

CMCH233

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

Heavy-Duty 20V Max* Cordless Rotary Hammer

Perceuse à percussion haute résistance sans fil

20 V max*

Rotomartillo Inalámbrico de 20 V Máx* para

Trabajo Pesado

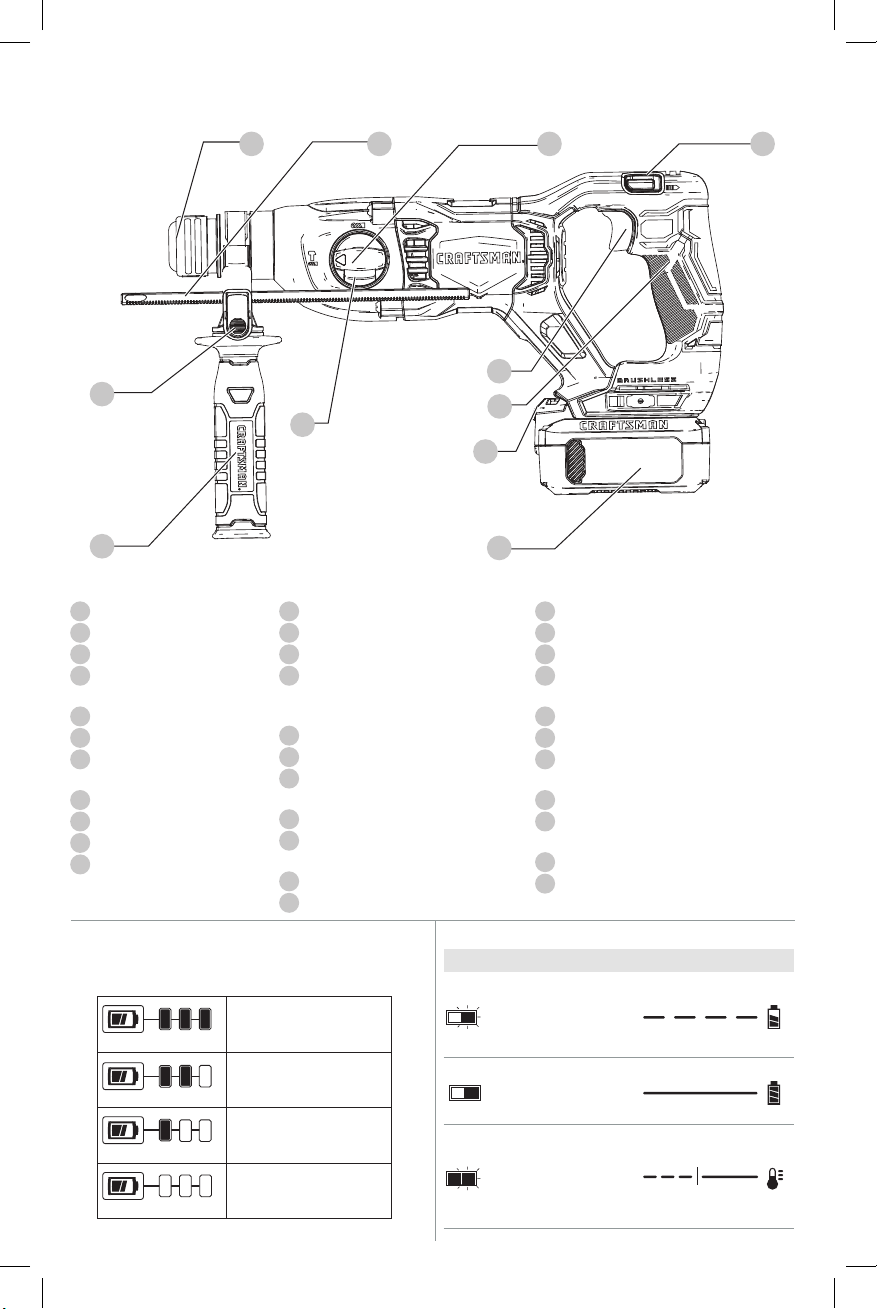

Fig. A

Composantes

1 Bloc-piles

2 Bouton de libération du bloc-piles

3 Poignée latérale

4 Bouton de commande marche

avant/marche arrière (bouton de

verrouillage)

5 Gâchette

6 Cadran de sélection de mode

7 Bouton de libération du sélecteur

de mode

8 Tige de profondeur

9 Bouton de réglage de la tige de

profondeur

10 Poignée principale

11 Porte-embout

Components

1 Battery pack

2 Battery release button

3 Side handle

4 Forward/reverse control

button (Lock-off button)

5 Trigger switch

6 Mode selector dial

7 Mode selector

release button

8 Depth rod

9 Depth rod adjust button

10 Main handle

11 Bit holder

611

Composantes

1 Unidad de baterías

2 Botón de destrabado de la batería

3 Mango lateral

4 Botón de control de avance/reversa

(Botón bloqueador)

5 Interruptor de gatillo

6 Dial selector de modo

7 Botón de liberación del selector de

modo

8 Barra de profundidad

9 Botón de ajuste de la barra de

profundidad

10 Mango principal

11 Portabrocas

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

Fig.B Fig.C

Fig.D

Fig.E

Fig.F

Fig.G Fig.H

Fig.I 6

63 45

WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

ENGLISH

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

4) Power Tool Use and Care

a) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

GENERAL POWER TOOL SAFETY WARNINGS

WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.

DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.

WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.

CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.

(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

INTENDED USE

Your heavy-duty cordless rotary hammer is designed for

professional concrete drilling and chiselingapplications.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)

ENGLISH

Additional Safety Instructions for

Rotary Hammers

• Wear ear protectors. Exposure to noise can cause

hearingloss.

• Use auxiliary handle(s), if supplied with the tool. Loss

of control can cause personalinjury.

• Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory

may contact hidden wiring. Cutting accessory

contacting a “live” wire may make exposed metal parts

of the power tool “live” and could give the operator an

electricshock.

• Be certain that the material being drilled does not

conceal electric or gas service and that their locations

have been verified with the utilitycompanies.

• Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol.

• Wear safety goggles or other eye protection.

Hammering operations cause chips to fly. Flying particles

can cause permanent eye damage. Wear a dust mask

or respirator for applications that generate dust. Ear

protection may be required for mostapplications.

• Keep a firm grip on the tool at all times. Do not

attempt to operate this tool without holding it with

both hands. Operating this tool with one hand will result

in loss of control. Breaking through or encountering hard

materials such as re-bar may be hazardous aswell.

• Do not operate this tool for long periods of time. Vibration

caused by hammer action may be harmful to your hands

and arms. Use gloves to provide extra cushion and limit

exposure by taking frequent restperiods.

• Do not recondition bits yourself. Chisel reconditioning

should be done by an authorized specialist. Improperly

reconditioned chisels could causeinjury.

• Accessories and tool may get hot during operation. Wear

gloves when handling them if performing heat producing

applications such as hammerdrilling and drillingmetals.

f) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

b) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

ENGLISH

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs

WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non-compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in

CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

BPM....................beats per minute

V.........................volts

min.....................minutes

or DC......direct current

…/min..............per minute

RPM....................revolutions per

minute

A.........................amperes

Hz .......................hertz

W........................watts

Wh...................... watt hours

no.......................no load speed

n.........................rated speed

.....................safety alert symbol

.....................wear respiratory

protection

.....................wear eye

protection

......................Class II

Construction

(double insulated)

.....................wear hearing

protection

.....................read all

documentation

.....................avoid staring at

light

or AC........... alternating current

Ah.......................amp hours

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

Additional Safety Information

WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.

WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to

remove the vast majority of static and airborne

dust. Failure to remove static and airborne dust could

contaminate the working environment or pose an

increased health risk to the operator and those in

closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol andinjury.

• Never lay the tool down until the bit has come to a

complete stop. Moving bits could causeinjury.

• Do not strike jammed bits with a hammer to dislodge

them. Fragments of metal or material chips could dislodge

and causeinjury.

• Slightly worn chisels can be resharpened bygrinding.

• Do not overheat the bit (discoloration) while grinding

a new edge. Badly worn chisels require reforging. Do not

reharden and temper thechisel.

• Do not use this tool to mix or pump easily combustible

or explosive fluids (benzine, alcohol,etc.).

• Do not mix or stir inflammable liquids

labelledaccordingly.

ENGLISH

Important Safety Instructions for All

Battery Chargers

WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable battery

packs. Charging other types of battery packs may cause

them to overheat and burst, resulting in personal injury,

property damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

The RBRC® Seal

Please take your spent battery packs to an

authorized CRAFTSMAN service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2 Recycle,Inc.

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit.

NOTE: Li-ion battery packs should not be put in

checked baggage on airplanes and must be properly

protected from short circuits if they are in carry-

onbaggage.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery

pack or charger that has received a sharp blow, been

dropped, run over or damaged in any way (e.g., pierced

with a nail, hit with a hammer, stepped on). Damaged

battery packs should be returned to the service center

forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery using a cloth or soft non-metallic brush. Do not use

water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig. B)

Some CRAFTSMAN battery packs include a fuel gauge.

When the fuel gauge button is pressed and held, the

LED lights will indicate the approximate level of charge

remaining. This does not indicate tool functionality and

is subject to variation based on product components,

temperature, and end-userapplication.

Transportation

WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

ENGLISH

Wall Mounting

Some CRAFTSMANchargers are designed to be wall

mountable or to sit upright on a table or work surface.

If wall mounting, locate the charger within reach of

an electrical outlet, and away from a corner or other

obstructions which may impede air flow. Use the back

of the charger as a template for the location of the

mounting screws on the wall. Mount the charger securely

using drywall screws (purchased separately) at least 1”

(25.4 mm) long, with a screw head diameter of 0.28–0.35”

(7–9mm), screwed into wood to an optimal depth leaving

approximately 7/32” (5.5 mm) of the screw exposed. Align

the slots on the back of the charger with the exposed

screws and fully engage them in theslots.

Versatrack™

CRAFTSMAN chargers can be mounted to the wall using

CRAFTSMAN Versatrack™ Trackwall. Hooks and accessories

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

The hot/cold pack delay will be indicated by the green

light continuing to blink but with the yellowred light

continuously ON. Once the battery pack has reached an

appropriate temperature, the yellow light will turn OFF and

the charger will resume the chargingprocedure.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deep discharge. The tool will

automatically turn off and the battery pack will need to

berecharged.

Important Charging Notes

1. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

2. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

3. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions

WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

610 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as,

but not limited to, grinding dust, metal chips, steel

wool, aluminum foil or any buildup of metallic

particles should be kept away from the charger

cavities and ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. Green charging light

will continuously blink whilecharging.

3. Charging is complete when the green light remains

continuously ON. Battery pack can be left in charger or

removed.

4. Charger will not charge a faulty battery pack, which

may be indicated by the light staying OFF. Take charger

and battery pack to an authorized service center if light

staysOFF.

NOTE: Refer to label near charging light on charger for

blink patterns.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

ENGLISH

Trigger Switch (Fig.A)

To turn the tool on, squeeze the trigger switch 5. To turn

the tool off, release the trigger switch. Your tool is equipped

with a brake. The chuck will stop as soon as the trigger

switch is fullyreleased.

Variable Speed Trigger Switch

The variable speed trigger switch enables you to select

the best speed for a particular application. The farther you

squeeze the trigger switch, the faster the tool will operate.

For maximum tool life, use variable speed only for starting

holes orfasteners.

NOTE: Continuous use in variable speed range is not

recommended. It may damage the trigger switch and

should beavoided.

Forward/Reverse Control Button (Fig.A)

A forward/reverse control button 4 determines the

direction of bit rotation and also serves as a lock-offbutton.

To select forward rotation, release the trigger switch 5

and depress the forward/reverse control button on the right

side of thetool.

To select reverse, depress the forward/reverse control

button on the left side of thetool.

Proper Hand Position (Fig. G)

WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.

WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle 10, with the other hand on the side handle3.

Installing and Removing the Battery Pack

(Fig. F)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack 1 into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button 2 and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

OPERATION

WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

1. Insert the shank of the bit about 3/4" (19mm) into SDS

Plus tool holder11.

2. Push and rotate bit until it locks in place. The bit will be

securelyheld.

3. To release bit, pull the sleeve12 back and remove

thebit.

Bit and Bit Holder

WARNING: Burn Hazard. ALWAYS wear gloves when

changing bits. Accessible metal parts on the tool and

bits may get extremely hot during operation. Small bits

of broken material may damage barehands.

The hammerdrill can be fitted with different bits depending

on the desired application. Use sharp drill bitsonly.

Bit Reccomendations

• For wood, use twist bits, spade bits, power auger bits or

holesaws.

• For metal, use high-speed steel twist drill bits or

holesaws. Use a cutting lubricant when drilling metals.

The exceptions are cast iron and brass which should be

drilleddry.

• For masonry, such as brick, cement, cinder block, etc.,

use carbide-tipped bits rated for percussiondrilling.

SDS Plus Bit Holder (Fig.E)

NOTE: Special adapters are needed to use the SDS

Plus bit holder with straight shank bits and hexagonal

screwdriverbits.

To insert a drill bit or other accessory:

Side Handle and Depth Rod (Fig. D)

WARNING: To reduce the risk of personal injury,

ALWAYS operate the tool with the side handle

properly installed. Failure to do so may result in

the side handle slipping during tool operation and

subsequent loss of control. Hold tool with both hands

to maximizecontrol.

The side handle3 clamps to the front of the gear case

and may be rotated 360˚ to permit right- or left-hand use.

The side handle must be tightened sufficiently to resist the

twisting action of the tool if the accessory binds or stalls. Be

sure to grip the side handle at the far end to control the tool

during astall.

To loosen side handle, rotatecounterclockwise.

To Adjust the Depth Rod (Fig. D)

1. Push in and hold the depth rod release button 9 on the

sidehandle.

2. Move the depth rod 8 so the distance between the

end of the rod and the end of the bit equals the desired

drillingdepth.

3. Release the button to lock rod into position. When

drilling with the depth rod, stop when end of rod

reaches surface ofmaterial.

ASSEMBLY AND ADJUSTMENTS

WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

are sold separately. Please refer to the Versatrack™ Trackwall

accessory sheet for furtherinformation.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

ENGLISH

Overload Clutch

In case of jamming of a drill bit, the drive to the drill spindle

is interrupted by the overload clutch. Due to the resulting

forces, always hold the tool with both hands and take a

firmstance. After the overload, release and depress the

trigger to re-engagedrive.

WARNING: Drill may stall if overloaded causing a

sudden twist. Always expect the stall. Grip the drill

firmly to control the twisting action and avoidinjury.

Operation Modes (Fig. I)

WARNING: Do not select the operating mode when

the tool isrunning.

CAUTION: Never use in Rotary Drilling or Rotary

Hammering mode with a chisel bit in the bit holder.

Personal injury and damage to the the tool mayresult.

Your tool is equipped with a mode selector dial 6 to

selectthe mode appropriate to desiredoperation.

Symbol Mode Application

Rotary Drilling

Screwdriving

Drilling into steel, wood

andplastics

Rotary

Hammering

Drilling into concrete

and masonry

Hammering

only Lightchipping

To select an operating mode:

1. Depress the mode selector release button7.

2. Rotate the mode selector dial so that the arrow points to

the symbol corresponding for the desiredmode.

NOTE: The arrow on the mode selector dial6 must be

pointing at a mode symbol at all times. There are no

operable positions inbetween. It may be necessary to briefly

run the motor after having changed from 'hammering only'

to 'rotary' modes in order to align thegears or to position

the chislebit.

Performing an Application (Fig. A, H)

WARNING: TO REDUCE THE RISK OF PERSONAL

INJURY, ALWAYS ensure workpiece is anchored or

clamped firmly. If drilling thin material, use a wood

“back-up” block to prevent damage to thematerial.

WARNING: Always wait until the motor has come to

a complete standstill before changing the direction

ofrotation.

1. Choose and install the appropriate chuck, adapter, and/

or bit onto to the tool. Refer to Bit and BitHolder.

The center position of the control button locks the tool

in the off position. When changing the position of the

control button, be sure the trigger isreleased.

NOTE: The first time the tool is run after changing the

direction of rotation, you may hear a click on start up. This is

normal and does not indicate aproblem.

2. Using the mode selector dial6, selectthe mode

appropriate to desired application. Refer to

OperationModes.

3. Adjust the side handle3 asnecessary.

4. Select the direction ofrotation using the forward/

reverse button 4. When changing the position of the

control button, be sure the trigger isreleased.

-To select forward rotation, press the forward/reverse

control button on the right side of thetool.

-To select reverse, press the forward/reverse control

button on the left side of thetool.

NOTE: The center position of the control button

locks the tool in the offposition.

5. Place the bit/chisel on the desiredlocation.

6. Depress the trigger switch5. The farther you depress

the trigger switch, the faster the tool will operate. For

maximum tool life, use variable speed only for starting

holes orfasteners.

7. To stop the hammer, release theswitch.

Drilling in Metal

A SDSPLUS to round shank adaptor chuck is required.

Ensure that tool is in Rotary Drilling mode. Start drilling with

slow speed and increase to full power while applying firm

pressure on the tool. A smooth even flow of metal chips

indicates the proper drilling rate. Use a cutting lubricant

when drilling metals. The exceptions are cast iron and brass

which should be drilleddry.

NOTE: Large (5/16" to 1/2" [7.9 mm to 12.7 mm]) holes

in steel can be made easier if a pilot hole (5/32" to 3/16"

[4mm to 4.8 mm]) is drilledfirst.

Drilling in Wood

A SDSPLUS to round shank adaptor chuck is required.

Ensure that tool is in Rotary Drilling mode. Start drilling with

slow speed and increase to full power while applying firm

pressure on the tool. Holes in wood can be made with the

same twist drills used for metal. These bits may overheat

unless pulled out frequently to clear chips from the flutes.

For larger holes, use spade bits, power auger bits, or hole

saws. Work that is apt to splinter should be backed up with

a block ofwood.

Drilling in Masonry

When drilling in masonry, use carbide-tipped bits rated for

percussion drilling and be certain that the bits are sharp.

Use a constant and firm force on the tool to drill most

effectively. A smooth, even flow of dust indicates the proper

drillingrate.

Recommendations for Tool Operation

• When drilling, always apply pressure in a straight line

with the bit, but do not push hard enough to stall the

motor or deflect thebit. A smooth even flow of material

indicates the proper drillingrate.

Chipping and Chiselling (Fig. A, I)

1. Press the mode selector release button 7 and rotate the

mode selector dial 6 to the "Hammering only"symbol.

2. Insert the appropriate chisel and rotate it by hand to

lock it into one of 51positions.

ENGLISH

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase (two years for batteries).

This warranty does not cover part failure due to normal

wear or tool abuse. For further detail of warranty coverage

and warranty repair information, visit www.craftsman.com

or call 1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

2 YEARS FREE SERVICE ON CRAFTSMAN BATTERYPACKS

CMCB201, CMCB2011

3 YEARS FREE SERVICE ON CRAFTSMAN

BATTERYPACKS

CMCB202, CMCB204

NOTE: Battery warranty voided if the battery pack is

tampered with in any way. CRAFTSMAN is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.craftsman.com/registration

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.

WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a CRAFTSMAN factory service center

or a CRAFTSMAN authorized service center. Always use

identical replacementparts.

Accessories

WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be used

with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN call 1-888-331-4569 .

Cleaning

WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthisprocedure.

WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

MAINTENANCE

WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

3. Adjust the side handle 3 asrequired.

4. Switch on the tool and startworking.

5. Always switch off the tool when work is ﬁnished and

beforeremoving the batterypack.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

ENGLISH

SPECIFICATIONS

CMCH233

Voltage 20V

Type 1

No-load speed 0–1500

No-load beats per muinute 0–5500

Single impact energy (EPTA 05/2009) 2.0 J

Maximum drilling range in

steel

wood

concrete

1/2" (13 mm)

1 1/2" (30 mm)

7/8" (22 mm)

Optimal drilling range 1/4" (6 mm)–5/8" (16 mm)

Maximum core drilling capacity in soft brick 2" (50 mm)

Tool holder SDS PLUS

Battery Type Li-Ion

Weight 5.07 lbs (2.3 kg)

Chipping Yes

Noise Values [dB(A)]

Hammerdrill mode

LpA (Emission Sound Pressure Level) 81.9

LWA (Sound Power Level) 92.9

K (Uncertainty of Given Sound Level) 3

Chisel mode

LpA (Emission Sound Pressure Level) 83.6

LWA (Sound Power Level) 94.6

K (Uncertainty of Given Sound Level) 3.3

Vibration Values (m/s2)

Drilling into Concrete (Value a

h,HD

)13.1

Uncertainty K 1.5

Chipping/Chiselling (Value a

h,Cheq

)10.6

Uncertainty K 1.5

Drilling into Metal (Value a

h,D

)<2.5

Uncertainty K 1.5

Screwdriving (Value a

)<2.5

Uncertainty K 1.5

FRANÇAIS

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc-piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS

AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

Définitions : symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.

DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.

AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.

ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.

(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Français (traduction de la notice d’instructions originale)

USAGE PRÉVU

Ce marteau rotatif sans fil robuste est conçu

pour des applications de perçage et ciselage du

bétonprofessionnelles.

NE PAS les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

NE PAS le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

FRANÇAIS

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie, une

explosion ou un potentiel de blessure.

f) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

FRANÇAIS

Renseignements de sécurité

supplémentaires

AVERTISSEMENT: ne jamais modifier l’outil électrique

ou toute pièce de celui-ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.

AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou antipoussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection des yeuxANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive ANSI S12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.

AVERTISSEMENT: certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage

et autres activités de construction contiennent des

produits chimiques reconnus dans l’État de la Californie

pour causer le cancer et des anomalies congénitales

ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du

ciment et d’autres produits de la maçonnerie ainsi

que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

• Ne pas surchauffer l’embout (décoloration) pendant

le réaffutage. Les burins très émoussés doivent être

réusinés. Ne pas retremper ou traiter par recuit unburin.

• Ne pas utiliser l’outil pour mélanger ou pomper tout

liquide facilement combustible ou explosif (benzène,

alcool, etc.).

• Ne pas mélanger ou remuer des liquides

classifiésinflammables.

Consignes de sécurité additionnelles

propres aux marteaux rotatifs

• Porter une protection auditive. L’exposition au bruit

peut causer une perte de l’acuitéauditive.

• Utiliser toute poignée auxiliaire fournie avec l’outil.

Toute perte de contrôle de l’outil poserait des risques de

dommagescorporels.

• Tenir l’outil électrique par les surfaces de prise isolées

pour effectuer un travail où un organe de coupe

pourrait rencontrer des câblages cachés. Tout contact

de l’organe de coupe avec un fil sous tension mettra les

parties métalliques exposées de l’outil électrique sous

tension et électrocutera l’utilisateur.

• S’assurer que le matériau à percer ne cache

aucune alimentation en électricité ou en gaz, et

que leur emplacement a été vérifié auprès des

servicescorrespondants.

• Utiliser des serre-joints ou tout autre moyen pour

fixer et immobiliser le matériau sur une surface

stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre

lecontrôle.

• Porter des lunettes de protection ou toute autre

protection oculaire. Le martelage produit des débris dans

l’air. Et ces particules posent des risques de dommages

oculaires permanents. Porter un masque anti-poussière

ou un appareil de protection des voies respiratoires

lors d’applications produisant de la poussière. Une

protection auditive pourra être nécessaire pour la plupart

desapplications.

• Maintenir systématiquement l’outil fermement.

Ne jamais utiliser l’outil sans le maintenir à deux

mains. Le maintenir à une main provoquera la perte de

contrôle de l’outil. Traverser soudainement une paroi ou

rencontrer des matériaux durs, comme des armatures, pose

également desrisques.

• Ne pas utiliser cet outil de façon prolongée. Les vibrations

causées par le martelage peuvent être nocives pour

les mains ou les bras. Porter des gants pour amortir

les chocs, et limiter le temps de travail en faisant des

pausesfréquentes.

• Ne pas réusiner les embouts soi-même. Le réusinage des

burins ne doit être effectué que par un spécialiste agréé.

Des burins réusinés incorrectement posent des risques de

dommagescorporels.

• Les accessoires et l’outil pourront chauffer pendant

l’utilisation. Porter des gants pendant leur utilisation pour

effectuer des travaux produisant beaucoup de chaleur

comme le perforage à percussion et le perçage desmétaux.

• Attendre systématiquement l’arrêt complet de l’embout

avant de déposer l’outil où que ce soit. Manipuler des

embouts pose des risques de dommagescorporels.

• Ne pas taper avec un marteau sur un embout grippé pour

le déloger. Des fragments de métal ou des débris pourraient

s’échapper et causer des dommagescorporels.

• Des burins légèrement émoussés peuvent être affutés

parmeulage.

FRANÇAIS

que ce soit dans un chargeur non compatible

puisque le bloc-piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs-piles et deschargeurs.

• Chargez les blocs-piles seulement dansCRAFTSMAN.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc-piles.

• Ne pas entreposer ou utiliser l’outil et le bloc-piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc-piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs-piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc-piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc-piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs-piles au

lithium-ion sontbrûlés.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc-piles pour quelque

raison que ce soit. Si le boîtier du bloc-piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc-piles. Ne pas

se servir d'un bloc-piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les blocs-

piles endommagés devraient être amenés/expédiés au

centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et

sec loin de la lumière directe du soleil et de la chaleur ou du

froid excessif. Entreposez le bloc-piles entièrement chargé

hors duchargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs-piles du niveau de la jauge de carburant

(Fig. B)

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles

AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc-piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc-piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc-piles dans le chargeur.

NE PAS modifier le bloc-piles de quelque façon

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs-piles de remplacement,

assurez-vous d’inclure le numéro du catalogue et latension.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

BPM....................battements par

minute

V.........................volts

min.....................minutes

ou DC.....courant continu

…/min..............par minute

Tr/min tours par minute

A.........................ampères

Hz .......................hertz

W........................watts

Wh Wattheures

no.......................vitesse à vide

n.........................vitesse nominale

.....................symbole

d’avertissement

.....................portez une

protection

respiratoire

.....................portez une

protection oculaire

......................Construction de

classe II (à isolation

double)

.....................portez une

protection auditive

.....................lisez toute la

documentation

.....................Éviter de regarder

directement le flux

de lumière.

or AC........... courant alternatif

Ah.......................ampères-heures

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.

ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs-piles se

tiendront debout sur le bloc-piles, mais ils peuvent

facilement êtrerenversés.

FRANÇAIS

• Ne pas laisser l’eau ou tout liquide entrer dans le

bloc-piles.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez-vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez-le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts Longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

610 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon ou une

fiche endommagé : faites-les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez-le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez-le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120 V. Ne pas

Consignes de sécurité importantes pour

tous les chargeurs de piles

AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc-piles avec un

chargeur autre qu’un CRAFTSMAN CRAFTSMAN

et les blocs-piles sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas conçus pour toute

utilisation autre que le chargement CRAFTSMAN. Les

autres types de chargement de blocs-piles peuvent causer

la surchauffe et l’éclatement de ceux-ci, entraînant une

blessure corporelle, des dommages matériels, un choc

électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

Le sceau SRPRCMD

Veuillez apporter vos blocs-piles usagés

dans un centre de services CRAFTSMAN

autorisé ou chez votre détaillant local

pour les recycler. Dans certaines régions, il est illégal de

mettre les blocs-piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc-piles

usagé. Ne pas mettre dans la collecte sélective. Pour de plus

amples renseignements, visitez www.call2recycle.org ou

appelez au numéro sans frais dans le sceauSRPRCMD.

SRPRCMD est une marque de commerce déposée de Call 2

Recycle,Inc.

Certains CRAFTSMAN blocs-piles incluent une jauge de

carburant. Lorsque vous appuyez et maintenez, les voyants

DEL indiqueront le niveau approximatif de charge restante.

Cela n’indique pas la fonctionnalité de l’outil et peut varier

selon les accessoires utilisés, la température et l'utilisation

de l’utilisateurfinal.

Transport

AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc-piles de

manière à ce que des objets métalliques puissent

entrer en contact avec les bornes des piles

exposées. Par exemple, ne pas placer le bloc-piles

dans des tabliers, des poches, des coffres à outils, des

boîtes d’ensembles de produits, des tiroirs, etc. avec

des clous, des vis, des clés, les pièces de monnaie,

les outils à main, etc. Lorsque vous transportez des

blocs-piles individuels, assurez-vous que leurs bornes

sont protégées et bien isolées de tout matériel avec

lequel elles pourraient entrer en contact et causer un

court-circuit.

REMARQUE: Les blocs-piles Li-Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts-circuits si

elles sont dans des bagages àmain.

FRANÇAIS

Poignée latérale (Fig. D)

AVERTISSEMENT: pour réduire tout risque de

dommages corporels, utiliser SYSTÉMATIQUEMENT

l’outil avec sa poignée latérale installée correctement.

Tout manquement à cette directive pourrait faire que la

poignée latérale glisse pendant l’utilisation de l’outil et

en faire perdre le contrôle. Maintenir l’outil fermement à

deux mains pour un contrôleoptimal.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Montage mural

Certains chargeurs CRAFTSMAN sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail. Pour le montage mural,

placez le chargeur près d'une prise de courant et loin

d'un coin ou d’autres obstructions qui peuvent nuire à la

circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage. Fixez

solidement le chargeur à l'aide de vis pour cloison sèche

(achetées séparément) d'au moins 25,4 mm (1 po) de

longueur avec un diamètre de tête de vis de 7 à 9 mm (0,28

à 0,35 po) vissées dans du bois à une profondeur optimale

en laissant exposée une partie de vis d'environ 5,5 mm

(7/32 po). Alignez les fentes au dos du chargeur avec les vis

exposées et insérez-les entièrement dans lesfentes.

VersatrackMC

Les chargeurs CRAFTSMAN peuvent être installés au

mur à l’aide des fixations VersaTrackMC de CRAFTSMAN.

Les crochets et les accessoires sont vendus séparément.

Veuillez consulter la feuille d’accessoires des fixations

VersaTrackMC pour de plus amplesrenseignements.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre

de serviceslocal.

3. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur

AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

essayer de l’utiliser sur toute autre tension. Cela ne

s’applique pas au chargeurvéhiculaire.

• Les matières étrangères conductrices telles, mais

sans s'y limiter, les poussières de meulage, les

copeaux métalliques, la laine d'acier, le papier

d'aluminium ou toute accumulation de particules

métalliques devraient être éloignées des ouvertures

du chargeur et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc-piles à l’intérieur.

Charger une pile (Fig. C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Le

voyant de chargement vert clignotera constamment

pendant lechargement.

3. Le chargement est terminé lorsque le voyant vert reste

allumé en permanence. Le bloc-piles peut être laissé

dans le chargeur ou retiré.

4. Le chargeur ne charger pas un bloc-piles défectueux,

ce qui peut être indiqué par le voyant qui reste éteint.

Apportez le chargeur et le bloc-piles dans un centre de

services autorisé si le voyant resteéteint.

REMARQUE: Consultez l’étiquette près du voyant

de chargement sur le chargeur pour les modèles de

clignotement.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai du bloc chaud/froid sera indiqué par le voyant vert

continuant à clignoter, mais avec le voyant rougejaune

restant allumé. Une fois que le bloc-piles aura atteint la

température appropriée, le voyant jaune s’éteindra et le

chargeur reprendra la procédure dechargement.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteindra automatiquement et le bloc-piles devra

êtrerechargé.

Remarques importantes sur le

chargement

1. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

2. Si le bloc-piles ne charge par de adéquatement :

FRANÇAIS

Gâchette (Fig.A)

Pour mettre l’outil en marche, appuyez sur la gâchette5.

Pour arrêter l’outil, relâchez la gâchette. Votre outil est

équipé d’un frein. Le mandrin s’arrêtera dès que la gâchette

sera complètementrelâchée.

Gâchette à vitesse variable

La gâchette à vitesse variable vous permet de choisir la

vitesse optimale à une application particulière. Plus vous

appuyez sur la gâchette, plus l’outil tourne rapidement.

Pour maximiser la durée de vie de l’outil, utilisez la vitesse

variable seulement pour démarrer le trou ou levissage.

REMARQUE: l’utilisation continue dans la plage à

vitesse variable n’est pas recommandée. Cela pourrait

endommager la gâchette et devrait êtreévité.

Bouton de commhnde marche avant/marche

arrière (Fig.A)

Le bouton de marche avant/arrière 4 détermine la

direction de la rotation de la mèche et sert aussi de bouton

deverrouillage.

Pour sélectionner la marche avant, relâcher la détente5

et enfoncer le bouton de commande marche avant/marche

arrière vers le côté droit de l’outil.

Pour la marche arrière, enfoncer le bouton de commande

marche avant/marche arrière vers le côté gauche de l’outil.

La position du centre du bouton de commande

verrouille l’outil en position d’arrêt. Toujours relâcher

la détente avant de changer la position du bouton

decommande.

REMARQUE : au premier démarrage de l’outil, après un

changement de direction, il est possible qu’un déclic

se fasse entendre. Le déclic est normal et n’indique pas

deproblème.

Position correcte des mains (Fig. G)

AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

La position correcte des mains requiert une main sur la

poignée principale10, et l’autre sur la poignée latérale7.

Installer et retirer le bloc-piles (Fig. F)

REMARQUE: Pour une meilleure performance, assurez-

vous que le bloc-piles est complètementchargé.

Pour installer le bloc-piles 1 dans l’outil, alignez le bloc-

piles avec les glissières à l’intérieur de la poignée de l’outil

et glissez-le dans la poignée jusqu’à ce que le bloc-piles soit

bien placé dans l’outil et assurez-vous qu’il estenclenché.

Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération 2 et tirez-le fermement hors de la poignée

de l’outil. Insérez-le dans le chargeur tel que décrit dans la

section du chargeur du présent manuel

Un déclenchement accidentel du démarrage peut

causer desblessures.

FONCTIONNEMENT

AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Embouts et porte-embouts

AVERTISSEMENT: risques de brûlures. Utiliser

SYSTÉMATIQUEMENT des gants pour changer les

embouts. Les parties métalliques accessibles de l’outil

et des embouts pourraient s’avérer brûlantes lors de

l’utilisation. De petits débris de matériau pourraient

aussi blesser les mainsnues.

La perceuse à percussion peut recevoir différents embouts

suivant l’application désirée. Utilisez seulement des

embouts bienaffûtés.

Embouts recommandés

• Pour le bois, utilisez: mèches hélicoïdales, forets à trois

pointes, mèches torsadées ou emporte-pièce.

• Pour le métal, utilisez: mèches hélicoïdales à vitesse

rapide ou emporte-pièce. Utilisez un lubrifiant de coupe

pour percer les métaux, à l’exception de la fonte et du

laiton qui doivent être percés àsec.

• Pour la maçonnerie, comme la brique, le ciment, les

blocs béton, etc., utilisez des mèches à pointe de

carbure pour le perçage àpercussion.

Porte-embout SDS Plus (Fig.E)

REMARQUE: des adaptateurs particuliers sont nécessaires

pour utiliser le porte-embout SDS Plus avec les embouts

à tige droite et les embouts de vissage hexagonaux. Se

reporter à la sectionAccessoires.

Pour insérer une mèche ou tout autre accessoire:

1. Insérez la tige de l’embout d’environ 19mm (3/4po)

dans le porte-embout SDS Plus 11.

2. Poussez et faites tourner l’embout jusqu’à ce qu’il se

verrouille en place. L’embout sera maintenufermement.

3. Pour libérer l’embout, tirez le manchon 12 vers l’arrière

puis retirez l’embout.Broca y portabrocas

La poignée latérale3 s’accroche à l’avant du carter

d’engrenage et peut effectuer une rotation à 360˚ pour

permettre d’être utilisée par un gaucher ou un droitier.

La poignée latérale doit être suffisamment resserrée pour

résister à toute torsion de l’outil si l’accessoire venait à caler

ou se bloquer. Assurez-vous de bien saisir la poignée latérale

à son extrémité pour conserver le contrôle de l’outil en cas

d’arrêtbrutal.

Pour desserrer la poignée latérale, tournez-la vers lagauche.

Pour régler la tige de profondeur (Fig. D)

1. Maintenez appuyé le bouton de dégagement de la tige

de profondeur 9 sur la poignée latérale.

2. Déplacez la tige de profondeur 8 de façon à ce que la

distance entre le bout de la tige et l’embout du foret soit

égale à la profondeur de perçage désirée.

3. Relâchez le bouton pour verrouiller la tige en position.

Lorsque la tige de profondeur est utilisée pour le

perçage, arrêtez l’outil lorsque le bout de la tige entre en

contact avec la surface dumatériau.

Table of contents

Languages:

Other Craftsman Rotary Hammer manuals

Craftsman

Craftsman CMCH234 User manual

Popular Rotary Hammer manuals by other brands

Kango

Kango 845S Service and repair manual

HIKOKI

HIKOKI DH 24PMH Handling instructions

Dexter Laundry

Dexter Laundry UP20 20VRH2-17.1 instruction manual

DeWalt

DeWalt DCH243 manual

Makita

Makita BHR200 instruction manual

DeWalt

DeWalt DCH481B instruction manual

Bosch

Bosch GBH 5-40 DCE Professional Original instructions

Hitachi

Hitachi DH 36DL Technical data and service manual

Hitachi

Hitachi DH 18DSL Handling instructions

Bosch

Bosch Uneo Original instructions

Ratio

Ratio MR800NM instruction manual

HIKOKI

HIKOKI DH3628DA Handling instructions

Hitachi Koki

Hitachi Koki DH24PM Instructions for use

Milwaukee

Milwaukee 5262-59 Operator's manual

Worx

Worx H3 WX382 Original instructions

Feider Machines

Feider Machines FMP800-CL instruction manual

Milwaukee

Milwaukee PH 28 instructions

IVT

IVT RHM-900 Operating/safety instructions

Craftsman CMCH233 User manual

Popular Rotary Hammer manuals by other brands
