Craftsman CMCH234 User manual

final page size: 8.5 x 5.5 in
IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.
POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.
SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.
1-888-331-4569 WWW.CRAFTSMAN.COM
CMCH234
INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES
Heavy-Duty 20V Max* Cordless Rotary Hammer
Perceuse à percussion haute résistance sans fil
20 V max*
Rotomartillo Inalámbrico de 20 V Máx* para
Trabajo Pesado

English (original instructions) 4
Français (traduction de la notice d’instructions originale) 13
Español (traducido de las instrucciones originales) 24

1
Fig. A
Composantes
1 Bloc-piles
2 Bouton de libération du bloc-piles
3 Poignée latérale
4 Bouton de commande marche avant/marche
arrière (bouton de verrouillage)
5 Gâchette
6 Cadran de sélection de mode
7 Bouton de libération du sélecteur de mode
8 Tige de profondeur
9 Bouton de réglage de la tige de profondeur
10 Poignée principale
11 Porte-embout
Components
1 Battery pack
2 Battery release button
3 Side handle
4 Forward/reverse control
button (Lock-off button)
5 Trigger switch
6 Mode selector dial
7 Mode selector
release button
8 Depth rod
9 Depth rod adjust button
10 Main handle
11 Bit holder
3
9
611
7
1
8
5
10
2
4
Composantes
1 Unidad de baterías
2 Botón de destrabado de la batería
3 Mango lateral
4 Botón de control de avance/reversa
(Botón bloqueador)
5 Interruptor de gatillo
6 Dial selector de modo
7 Botón de liberación del selector de
modo
8 Barra de profundidad
9 Botón de ajuste de la barra de
profundidad
10 Mango principal
11 Portabrocas
75–100% charged
Chargé de 75 à 100 %
75–100% cargada
51–74% charged
Chargé de 51 à 74 %
51–74% cargada
< 50% charged
Chargé de < 50 %
< 50% cargada
Pack needs to be charged
Le bloc-piles doit être rechargé
La batería tiene que cargarse
Fig.B

2
Fig.E
8
9
Fig.F
11
12
Fig.G
12
3

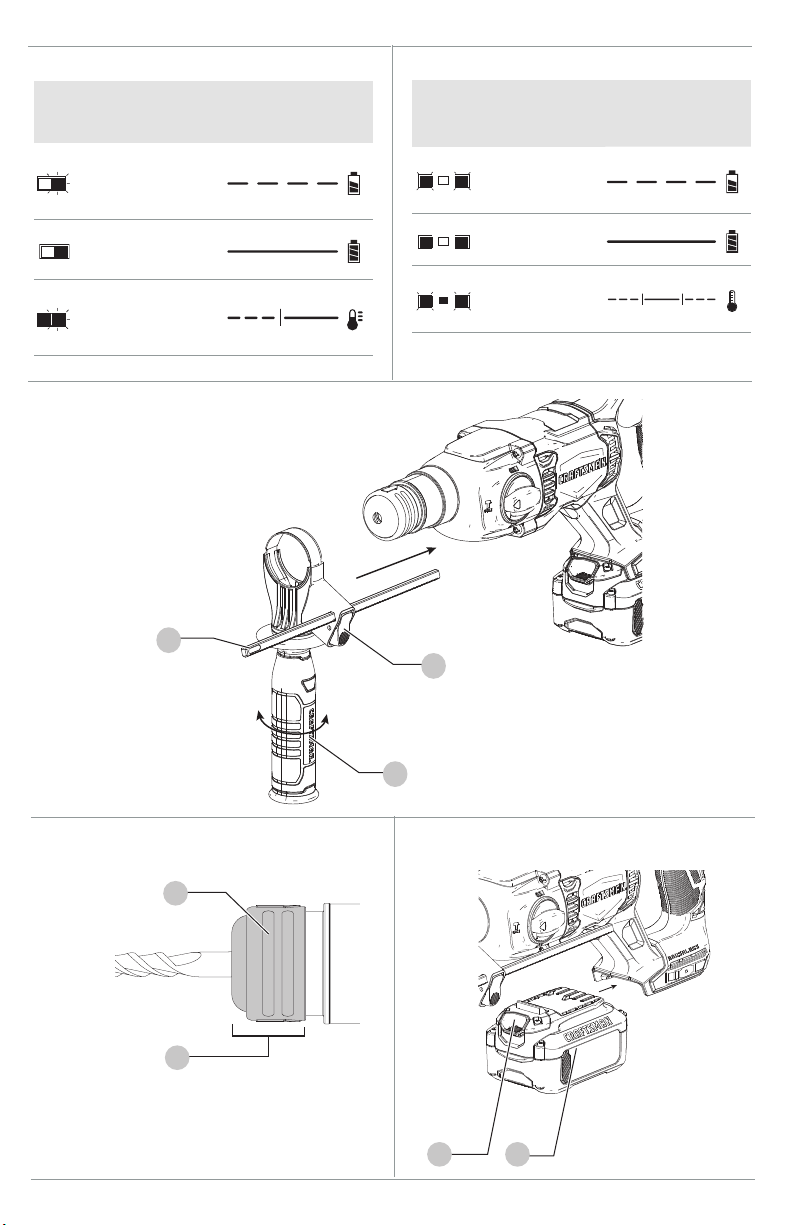

Only CMCB101 Charger Indicators
Seulement les voyants de chargeur CMCB101
Indicadores únicamente para cargador CMCB101
Charging
Bloc-piles en Cours
de Chargement
Unidad en Proceso de Carga
Fully Charged
Bloc-piles Chargé
Unidad Cargada
Hot/Cold Pack Delay
Suspension de Charge Contre
le Chaud/Froid
Restraso por Unidad Caliente/Fría
Indicators for all chargers except CMCB101
Voyants pour tous les chargeurs sauf CMCB101
Indicadores para todos los cargadores excepto CMCB101
Charging
Bloc-piles en Cours
de Chargement
Unidad en Proceso de Carga
Fully Charged
Bloc-piles Chargé
Unidad Cargada
Hot/Cold Pack Delay
Suspension de Charge Contre
le Chaud/Froid
Restraso por Unidad Caliente/Fría
Fig.C Fig.D

3
Fig.H Fig.I
3
10
Fig.J 6
7
63 45
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
WARNING: To reduce the risk of injury, read the
instructionmanual.
AVERTISSEMENT : lire tous les avertissements
de sécurité et toutes les directives. Le non-respect
des avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/ou une
blessuregrave.
AVERTISSEMENT : afin de réduire le risque de
blessures, lire le mode d’emploi del’outil.
ADVERTENCIA: Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento de las
advertencias e instrucciones puede provocar descargas
eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.

ENGLISH
4
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as a dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c) Prevent unintentional starting. Ensure the
switch is in the off‑position before connecting
to power source and/or battery pack, picking up
or carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invitesaccidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personalinjury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control of the
power tool in unexpectedsituations.
f) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewelry or long
hair can be caught in movingparts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-relatedhazards.
h) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of asecond.
4) Power Tool Use and Care
a) Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it wasdesigned.
GENERAL POWER TOOL SAFETY WARNINGS
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, fire and/or
seriousinjury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR
FUTUREREFERENCE.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) powertool.
1) Work Area Safety
a) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust orfumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert
symbols and words to alert you to hazardous situations and
your risk of personal injury or propertydamage.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
seriousinjury.
WARNING: Indicates a potentially hazardous
situation which, if not avoided, could result in death
or seriousinjury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or
moderateinjury.
(Used without word) Indicates a safety
relatedmessage.
NOTICE: Indicates a practice not related to
personal injury which, if not avoided, may result in
propertydamage.
INTENDED USE
Your heavy-duty cordless rotary hammer is designed for
professional concrete drilling and chiselingapplications.
DO NOT use under wet conditions or in presence of
flammable liquids orgases.
DO NOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
English (original instructions)

5
ENGLISH
Additional Safety Instructions for
RotaryHammers
• Wear ear protectors. Exposure to noise can cause
hearingloss.
• Use auxiliary handle(s), if supplied with the tool. Loss
of control can cause personalinjury.
• Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a “live” wire may make exposed metal
parts of the power tool “live” and could give the operator an
electricshock.
• Be certain that the material being drilled does not
conceal electric or gas service and that their locations
have been verified with the utilitycompanies.
• Use clamps or other practical way to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body is unstable and
may lead to loss ofcontrol.
• Wear safety goggles or other eye protection.
Hammering operations cause chips to fly. Flying particles
can cause permanent eye damage. Wear a dust mask
or respirator for applications that generate dust. Ear
protection may be required for mostapplications.
• Keep a firm grip on the tool at all times. Do not
attempt to operate this tool without holding it with
both hands. Operating this tool with one hand will result
in loss of control. Breaking through or encountering hard
materials such as re-bar may be hazardous aswell.
• Do not operate this tool for long periods of time.
Vibration caused by hammer action may be harmful
to your hands and arms. Use gloves to provide extra
cushion and limit exposure by taking frequent restperiods.
• Do not recondition bits yourself. Chisel
reconditioning should be done by an authorized
specialist. Improperly reconditioned chisels could
causeinjury.
• Accessories and tool may get hot during operation.
Wear gloves when handling them if performing heat
f) Do not expose a battery pack or tool to
fire or excessive temperature. Exposure to
fire or temperature above 265°F (130°C) may
causeexplosion.
g) Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specified in the instructions.
Charging improperly or at temperatures outside the
specified range may damage the battery and increase
the risk offire.
6) Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power tool
ismaintained.
b) Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized serviceproviders.
b) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting
the power toolaccidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands of
untrainedusers.
e) Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly maintained
powertools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g) Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could result in
a hazardoussituation.
h) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpectedsituations.
5) Battery Tool Use and Care
a) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another batterypack.
b) Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury andfire.
c) When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or afire.
d) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation
orburns.
e) Do not use a battery pack or tool that is damaged
or modified. Damaged or modified batteries may
exhibit unpredictable behavior resulting in fire,
explosion or risk ofinjury.

ENGLISH
6
READ ALL INSTRUCTIONS
Important Safety Instructions for All
Battery Packs
WARNING: Read all safety warnings, instructions,
and cautionary markings for the battery pack,
charger and product. Failure to follow the
warnings and instructions may result in electric
shock, fire and/or seriousinjury.
• Do not charge or use the battery pack in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Inserting or removing the battery
pack from the charger may ignite the dust orfumes.
• NEVER force the battery pack into the charger. DO
NOT modify the battery pack in any way to fit into a
non‑compatible charger as battery pack may rupture
causing serious personal injury. Consult the chart
at the end of this manual for compatibility of batteries
andchargers.
• Charge the battery packs only in
CRAFTSMANchargers.
BATTERIES AND CHARGERS
The battery pack is not fully charged out of the carton.
Before using the battery pack and charger, read the
safety instructions below and then follow charging
proceduresoutlined. When ordering replacement battery
packs, be sure to include the catalog number andvoltage.
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V.........................volts
Hz .......................hertz
min.....................minutes
or DC......direct current
......................Class I Construction
(grounded)
…/min..............per minute
BPM....................beats per minute
IPM..................... impacts per minute
OPM....................oscillations per
minute
RPM....................revolutions per
minute
sfpm ...................surface feet per
minute
SPM....................strokes per minute
A.........................amperes
W........................watts
Wh...................... watt hours
Ah.......................amp hours
or AC........... alternating current
or AC/DC....alternating or
direct current
......................Class II
Construction
(double insulated)
no.......................no load speed
n.........................rated speed
PSI.......................pounds per square
inch
......................earthing terminal
.....................safety alert symbol
.....................visible radiation
do not stare into
the light
.....................wear respiratory
protection
.....................wear eye
protection
.....................wear hearing
protection
.....................read all
documentation
CAUTION: When not in use, place tool on its
side on a stable surface where it will not cause
a tripping or falling hazard. Some tools with large
battery packs will stand upright on the battery pack
but may be easily knockedover.
Additional Safety Information
WARNING: Never modify the power tool or any part of
it. Damage or personal injury couldresult.
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if cutting operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING:
Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from
chemically-treatedlumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to filter
out microscopicparticles.
• Wear protective clothing and wash exposed areas
with soap and water. Allowing dust to get into your
mouth, eyes, or lay on the skin may promote absorption
of harmfulchemicals. Direct particles away from face
andbody.
• Use the appropriate dust extractor vacuum to remove
the vast majority of static and airborne dust. Failure
to remove static and airborne dust could contaminate the
working environment or pose an increased health risk to
the operator and those in closeproximity.
• Use clamps or other practical ways to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body is unstable and
may lead to loss of control andinjury.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be caught
in movingparts.
producing applications such as hammerdrilling and
drillingmetals.
• Never lay the tool down until the bit has come to a
complete stop. Moving bits could causeinjury.
• Do not strike jammed bits with a hammer to dislodge
them. Fragments of metal or material chips could dislodge
and causeinjury.
• Slightly worn chisels can be resharpened bygrinding.
• Do not overheat the bit (discoloration) while grinding
a new edge. Badly worn chisels require reforging. Do not
reharden and temper thechisel.
• Do not use this tool to mix or pump easily combustible
or explosive fluids (benzine, alcohol,etc.).
• Do not mix or stir inflammable liquids
labelledaccordingly.

7
ENGLISH
Important Safety Instructions for All
Battery Chargers
WARNING: Read all safety warnings, instructions,
and cautionary markings for the battery pack,
charger and product. Failure to follow the
warnings and instructions may result in electric
shock, fire and/or seriousinjury.
• DO NOT attempt to charge the battery pack with
any chargers other than a CRAFTSMAN charger.
CRAFTSMAN chargers and battery packs are specifically
designed to worktogether.
• These chargers are not intended for any uses other
than charging CRAFTSMAN rechargeable battery
packs. Charging other types of battery packs may cause
them to overheat and burst, resulting in personal injury,
property damage, fire, electric shock orelectrocution.
• Do not expose the charger to rain orsnow.
• Do not allow water or any liquid to entercharger.
• Pull by the plug rather than the cord when
disconnecting the charger. This will reduce the risk of
damage to the electric plug andcord.
• Make sure that the cord is located so that it will not
be stepped on, tripped over or otherwise subjected to
damage orstress.
The RBRC® Seal
Please take your spent battery packs to an
authorized CRAFTSMAN service center or
to your local retailer for recycling. In some
areas, it is illegal to place spent battery
packs in the trash. You may also contact your local recycling
center for information on where to drop off the spent
battery pack. Do not place in curbside recycling. For more
information visit www.call2recycle.org. or call the toll free
number in the RBRC®Seal.
RBRC® is a registered trademark of Call 2Recycle,Inc.
Fuel Gauge Battery Packs (Fig.B)
Some battery packs include a fuel gauge. When the fuel
gauge button is pressed and held, the LED lights will
indicate the approximate level of charge remaining. This
does not indicate tool functionality and is subject to
variation based on product components, temperature, and
end-userapplication.
Transportation
WARNING: Fire hazard. Do not store, carry, or
transport the battery pack so that metal objects
can contact exposed battery terminals. For
example, do not place the battery pack in aprons,
pockets, tool boxes, product kit boxes, drawers, etc.,
with loose nails, screws, keys, coins, hand tools, etc.
When transporting individual battery packs, make
sure that the battery terminals are protected and well
insulated from materials that could contact them
and cause a short circuit. NOTE: Li-ion battery packs
should not be put in checked baggage on airplanes
and must be properly protected from short circuits if
they are in carry-onbaggage.
• DO NOT splash or immerse in water or otherliquids.
• DO NOT allow water or any liquid to enter batterypack.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or
exceed 104°F (40°C) (such as outside sheds or metal
buildings in summer). For best life store battery packs in
a cool, drylocation.
NOTE: Do not store the battery packs in a tool with
the trigger switch locked on. Never tape the trigger
switch in the ONposition.
• Do not incinerate the battery pack even if it is
severely damaged or is completely worn out. The
battery pack can explode in a fire. Toxic fumes and
materials are created when lithium-ion battery packs
areburned.
• Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above 265°F (130°C) may causeexplosion.
• Follow all charging instructions and do not charge
the battery pack or appliance outside of the
temperature range specified in the instructions.
Charging improperly or at temperatures outside of the
specified range may damage the battery and increase the
risk offire.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open
eye for 15minutes or until irritation ceases. If medical
attention is needed, the battery electrolyte is composed of a
mixture of liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause
respiratory irritation. Provide fresh air. If symptoms
persist, seek medicalattention.
• Battery liquid may be flammable if exposed to spark
orflame.
• Never attempt to open the battery pack for any
reason. If the battery pack case is cracked or
damaged, do not insert into the charger. Do not crush,
drop or damage the battery pack. Do not use a battery
pack or charger that has received a sharp blow, been
dropped, run over or damaged in any way (e.g., pierced
with a nail, hit with a hammer, stepped on). Damaged
battery packs should be returned to the service center
forrecycling.
Storage Recommendations
The best storage place is one that is cool and dry, away
from direct sunlight and excess heat or cold. Store the fully
charged battery pack out of thecharger.
Battery Pack Cleaning Instructions
Dirt and grease may be removed from the exterior of the
battery pack using a cloth or soft non-metallic brush. Do not
use water or any cleaningsolutions.

ENGLISH
8
3. Charging is complete when the green charging light(s)
remain(s) continuously ON. Battery pack can be left in
charger or removed.
WARNING: Only charge batteries in air temperature
over 40° F (4.5° C) and below 104° F (+40°C).
4. Charger will not charge a faulty battery pack, which may
be indicated by the charging light(s) staying OFF. Take
charger and battery pack to an authorized service center
if light(s) stay(s)OFF.
NOTE: Refer to label near charging light(s) on charger
for blinkpatterns.
NOTE: To remove the battery pack, some chargers
require the battery pack release button to bepressed.
Hot/Cold Pack Delay
When the charger detects a battery pack that is too hot
or too cold, it automatically starts a Hot/Cold Pack Delay,
suspending charging until the battery pack has reached an
appropriate temperature. The charger then automatically
switches to the pack charging mode. This feature ensures
maximum battery packlife.
A cold battery pack may charge at a slower rate than a
warm batterypack.
The hot/cold pack delay will be indicated by the green
light(s) continuing to blink but with the red light
continuously ON. Once the battery pack has reached an
appropriate temperature, the red light will turn OFF and the
charger will resume the chargingprocedure.
Electronic Protection System
Li-Ion tools are designed with an Electronic Protection
System that will protect the battery pack against
overloading, overheating or deep discharge. The tool will
automatically turn off and the battery pack will need to
berecharged.
Important Charging Notes
1. Longest life and best performance can be obtained if
the battery pack is charged when the air temperature
is between 65°F – 75°F (18°C–24°C). DO NOT charge
when the battery pack is below +40°F (+4.5°C), or
above +104°F (+40°C). This is important and will
prevent serious damage to the batterypack.
2. The charger and battery pack may become warm to the
touch while charging. This is a normal condition, and
does not indicate a problem.To facilitate the cooling of
the battery pack after use, avoid placing the charger or
battery pack in a warm environment such as in a metal
shed or an uninsulatedtrailer.
3. If the battery pack does not charge properly:
a. Check operation of receptacle by plugging in a lamp
or other appliance;
b. Check to see if receptacle is connected to a light
switch which turns power off when you turn out
the lights;
c. If charging problems persist, take the tool, battery
pack and charger to your local servicecenter.
4. You may charge a partially used pack whenever you
desire with no adverse effect on the batterypack.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in
risk of fire, electric shock orelectrocution.
• When operating a charger outdoors, always provide
a dry location and use an extension cord suitable
for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electricshock.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The smaller
the gauge number of the wire, the heavier the cord and
thus the greater its capacity. An undersized cord will
cause a drop in line voltage resulting in loss of power and
overheating. The following table shows the correct size
to use depending on total length of all extension cords
plugged together, and nameplate ampere rating. If in
doubt, use the next heaviergauge.
Minimum Gauge for Cord Sets
Volts Total Length of Cord in Feet
(meters)
120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
Ampere Rating
American Wire Gauge
More Than Not More
Than
0 6 18 16 16 14
610 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
• Do not place any object on top of the charger or place
the charger on a soft surface that might block the
ventilation slots and result in excessive internal heat.
Place the charger in a position away from any heat source.
The charger is ventilated through slots in the top and the
bottom of thehousing.
• Do not operate the charger with a damaged cord
orplug. Have them replacedimmediately.
• Do not operate the charger if it has received a sharp
blow, been dropped or otherwise damaged in any
way. Take it to an authorized servicecenter.
• Do not disassemble the charger; take it to an
authorized service center when service or repair
is required. Incorrect reassembly may result in a risk of
electric shock, electrocution orfire.
• The charger is designed to operate on standard
120V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
• Foreign materials of a conductive nature, such as, but
not limited to, grinding dust, metal chips, steel wool,
aluminum foil or any buildup of metallic particles
should be kept away from the charger cavities and
ventilation slots.
• Always unplug the charger from the power supply
when there is no battery pack in thecavity.
Charging a Battery (Fig.C, D)
1. Plug the charger into an appropriate outlet.
2. Insert and fully seat battery pack. Green charging
light(s) will continuously blink whilecharging.

9
ENGLISH
Installing and Removing the Battery Pack
(Fig.G)
WARNING: Ensure the tool/appliance is in the off
position before inserting the batterypack.
NOTE: For best results, make sure your battery pack is
fullycharged.
To install the battery pack1 into the tool handle, align the
battery pack with the rails inside the tool’s handle and slide
it into the handle until the battery pack is firmly seated in
the tool and ensure that it does notdisengage.
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Bit and Bit Holder
WARNING: Burn Hazard. ALWAYS wear gloves when
changing bits. Accessible metal parts on the tool and
bits may get extremely hot during operation. Small bits
of broken material may damage barehands.
The hammerdrill can be fitted with different bits depending
on the desired application. Use sharp drill bitsonly.
Bit Reccomendations
• For wood, use twist bits, spade bits, power auger bits or
holesaws.
• For metal, use high-speed steel twist drill bits or
holesaws. Use a cutting lubricant when drilling metals.
The exceptions are cast iron and brass which should be
drilleddry.
• For masonry, such as brick, cement, cinder block, etc.,
use carbide-tipped bits rated for percussiondrilling.
SDS Plus Bit Holder (Fig.F)
NOTE: Special adapters are needed to use the SDS
Plus bit holder with straight shank bits and hexagonal
screwdriverbits.
To insert a drill bit or other accessory:
1. Insert the shank of the bit about 3/4" (19mm) into SDS
Plus tool holder11.
2. Push and rotate bit until it locks in place. The bit will be
securelyheld.
3. To release bit, pull the sleeve12 back and remove
thebit.
Side Handle and Depth Rod (Fig.E)
WARNING: To reduce the risk of personal injury,
ALWAYS operate the tool with the side handle properly
installed. Failure to do so may result in the side handle
slipping during tool operation and subsequent loss of
control. Hold tool with both hands to maximizecontrol.
The side handle3 clamps to the front of the gear case
and may be rotated 360˚ to permit right- or left-hand use.
The side handle must be tightened sufficiently to resist the
twisting action of the tool if the accessory binds or stalls. Be
sure to grip the side handle at the far end to control the tool
during astall.
To loosen side handle, rotatecounterclockwise.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Wall Mounting
Some CRAFTSMAN chargers are designed to be wall
mountable or to sit upright on a table or work surface.
If wall mounting, locate the charger within reach of
an electrical outlet, and away from a corner or other
obstructions which may impede air flow. Use the back
of the charger as a template for the location of the
mounting screws on the wall. Mount the charger securely
using drywall screws (purchased separately) at least 1”
(25.4mm) long, with a screw head diameter of 0.28–0.35”
(7–9mm), screwed into wood to an optimal depth leaving
approximately 7/32”(5.5 mm) of the screw exposed. Align
the slots on the back of the charger with the exposed
screws and fully engage them in theslots.
NOTE: Do not attempt to mount CMCB101 charger under a
bench ortable.
NOTE: Only mount CMCB101 charger with the charging
lights pointed upward toward theceiling.
VersaTrack™
WARNING: Do not charge batteries while charger is
hung onTrackwall.
CRAFTSMAN chargers, except the CMCB101, can
be stored on CRAFTSMAN VersaTrack™ Trackwall.
Hooks and accessories are sold separately. Please
refer to theVersaTrack™ Trackwall accessory sheet for
furtherinformation.
NOTE: The CMCB101 charger is not CRAFTSMAN
VersaTrack™ Trackwallcompatible.
SAVE THESE INSTRUCTIONS FOR
FUTURE USE
Charger Cleaning Instructions
WARNING:Shock hazard. Disconnectthe charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger using
a cloth or soft non-metallic brush. Do not use water or
any cleaningsolutions.
To Adjust the Depth Rod (Fig. E)
1. Push in and hold the depth rod release button 9 on the
sidehandle.
2. Move the depth rod 8 so the distance between the
end of the rod and the end of the bit equals the desired
drillingdepth.
3. Release the button to lock rod into position. When
drilling with the depth rod, stop when end of rod
reaches surface ofmaterial.

ENGLISH
10
Trigger Switch (Fig.A)
To turn the tool on, squeeze the trigger switch 5. To turn
the tool off, release the trigger switch. Your tool is equipped
with a brake. The chuck will stop as soon as the trigger
switch is fullyreleased.
Variable Speed Trigger Switch
The variable speed trigger switch enables you to select
the best speed for a particular application. The farther you
squeeze the trigger switch, the faster the tool will operate.
For maximum tool life, use variable speed only for starting
holes orfasteners.
NOTE: Continuous use in variable speed range is not
recommended. It may damage the trigger switch and
should beavoided.
Forward/Reverse Control Button (Fig.A)
A forward/reverse control button 4 determines the
direction of bit rotation and also serves as a lock-offbutton.
To select forward rotation, release the trigger switch 5
and depress the forward/reverse control button on the right
side of thetool.
To select reverse, depress the forward/reverse control
button on the left side of thetool.
The center position of the control button locks the tool
in the off position. When changing the position of the
control button, be sure the trigger isreleased.
NOTE: The first time the tool is run after changing the
direction of rotation, you may hear a click on start up. This is
normal and does not indicate aproblem.
Proper Hand Position (Fig. H)
WARNING: To reduce the risk of serious personal
injury, ALWAYS use proper hand position as shown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the main
handle 10, with the other hand on the side handle3 to
control the twisting action of thedrill.
CAUTION: Never use in Rotary Drilling or Rotary
Hammering mode with a chisel bit in the bit holder.
Personal injury and damage to the the tool mayresult.
Your tool is equipped with a mode selector dial 6 to
selectthe mode appropriate to desiredoperation.
Symbol Mode Application
Rotary Drilling
Screwdriving
Drilling into steel, wood
andplastics
Rotary
Hammering
Drilling into concrete
and masonry
Hammering
only Lightchipping
To select an operating mode:
1. Depress the mode selector release button7.
2. Rotate the mode selector dial so that the arrow points to
the symbol corresponding for the desiredmode.
NOTE: The arrow on the mode selector dial6 must be
pointing at a mode symbol at all times. There are no
operable positions inbetween. It may be necessary to briefly
run the motor after having changed from 'hammering only'
to 'rotary' modes in order to align thegears or to position
the chislebit.
Performing an Application (Fig.A, I)
WARNING: TO REDUCE THE RISK OF PERSONAL
INJURY, ALWAYS ensure workpiece is anchored or
clamped firmly. If drilling thin material, use a wood
“back-up” block to prevent damage to thematerial.
WARNING: Always wait until the motor has come to
a complete standstill before changing the direction
ofrotation.
1. Choose and install the appropriate chuck, adapter, and/
or bit onto to the tool. Refer to Bit and BitHolder.
2. Using the mode selector dial6, selectthe mode
appropriate to desired application. Refer to
OperationModes.
3. Adjust the side handle3 asnecessary.
4. Select the direction ofrotation using the forward/
reverse button 4. When changing the position of the
control button, be sure the trigger isreleased.
-To select forward rotation, press the forward/reverse
control button on the right side of thetool.
-To select reverse, press the forward/reverse control
button on the left side of thetool.
NOTE: The center position of the control button
locks the tool in the offposition.
5. Place the bit/chisel on the desiredlocation.
6. Depress the trigger switch5. The farther you depress
the trigger switch, the faster the tool will operate. For
maximum tool life, use variable speed only for starting
holes orfasteners.
7. To stop the hammer, release theswitch.
Overload Clutch
In case of jamming of a drill bit, the drive to the drill spindle
is interrupted by the overload clutch. Due to the resulting
forces, always hold the tool with both hands and take a
firmstance. After the overload, release and depress the
trigger to re-engagedrive.
WARNING: Drill may stall if overloaded causing a
sudden twist. Always expect the stall. Grip the drill
firmly to control the twisting action and avoidinjury.
Operation Modes (Fig.J)
WARNING: Do not select the operating mode when
the tool isrunning.
To remove the battery pack from the tool, press the release
button2 and firmly pull the battery pack out of the tool
handle. Insert it into the charger as described in the charger
section of thismanual.

11
ENGLISH
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRANTY SERVICE: Registering your product will
help you obtain more efficient warranty service in case
there is a problem with yourproduct.
• CONFIRMATION OF OWNERSHIP: In case of
an insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR SAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
• Register online at www.craftsman.com/registration
Repairs
The charger and battery pack are notserviceable. There are
no serviceable parts inside the charger or batterypack.
WARNING: To assure product SAFETY and RELIABILITY,
repairs, maintenance and adjustment (including brush
inspection and replacement, when applicable) should
be performed by a CRAFTSMAN factory service center
or a CRAFTSMAN authorized service center. Always use
identical replacementparts.
Accessories
WARNING: Since accessories, other than those
offered by CRAFTSMAN, have not been tested with
this product, use of such accessories with this tool
could be hazardous. To reduce the risk of injury, only
CRAFTSMAN recommended accessories should be used
with thisproduct.
Recommended accessories for use with your tool
are available at extra cost from your local dealer or
authorized service center. If you need assistance in
locating any accessory, please contact CRAFTSMAN call
1-888-331-4569.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performing thisprocedure.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non-metallic parts of the
tool. These chemicals may weaken the plastic materials
used in these parts. Use a cloth dampened only with
water and mild soap. Never let any liquid get inside the
tool; never immerse any part of the tool into aliquid.
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Your CRAFTSMAN power tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper
tool care and regularcleaning.
Drilling in Metal
A SDSPLUS to round shank adaptor chuck is required.
Ensure that tool is in Rotary Drilling mode. Start drilling with
slow speed and increase to full power while applying firm
pressure on the tool. A smooth even flow of metal chips
indicates the proper drilling rate. Use a cutting lubricant
when drilling metals. The exceptions are cast iron and brass
which should be drilleddry.
NOTE: Large (5/16" to 1/2" [7.9 mm to 12.7 mm]) holes
in steel can be made easier if a pilot hole (5/32" to 3/16"
[4mm to 4.8 mm]) is drilledfirst.
Drilling in Wood
A SDSPLUS to round shank adaptor chuck is required.
Ensure that tool is in Rotary Drilling mode. Start drilling with
slow speed and increase to full power while applying firm
pressure on the tool. Holes in wood can be made with the
same twist drills used for metal. These bits may overheat
unless pulled out frequently to clear chips from the flutes.
For larger holes, use spade bits, power auger bits, or hole
saws. Work that is apt to splinter should be backed up with
a block ofwood.
Drilling in Masonry
When drilling in masonry, use carbide-tipped bits rated for
percussion drilling and be certain that the bits are sharp.
Use a constant and firm force on the tool to drill most
effectively. A smooth, even flow of dust indicates the proper
drillingrate.
Recommendations for Tool Operation
• When drilling, always apply pressure in a straight line
with the bit, but do not push hard enough to stall the
motor or deflect thebit. A smooth even flow of material
indicates the proper drillingrate.
Chipping and Chiselling (Fig.A, J)
1. Press the mode selector release button 7 and rotate the
mode selector dial 6 to the "Hammering only"symbol.
2. Insert the appropriate chisel and rotate it by hand to
lock it into one of 51positions.
3. Adjust the side handle 3 asrequired.
4. Switch on the tool and startworking.
5. Always switch off the tool when work is finished and
beforeremoving the batterypack.

ENGLISH
12
SPECIFICATIONS
CMCH234
Voltage 20V
Type 1
No-load speed 0–1500
No-load beats per muinute 0–5500
Single impact energy (EPTA 05/2009) 2.0 J
Maximum drilling range in
steel
wood
concrete
1/2" (13 mm)
1 1/2" (30 mm)
7/8" (22 mm)
Optimal drilling range 1/4" (6 mm)–5/8" (16 mm)
Maximum core drilling capacity in soft brick 2" (50 mm)
Tool holder SDS PLUS
Battery Type Li-Ion
Weight 5.07 lbs (2.3 kg)
Chipping Yes
Noise Values [dB(A)]
Hammerdrill mode
LpA (Emission Sound Pressure Level) 81.9
LWA (Sound Power Level) 92.9
K (Uncertainty of Given Sound Level) 3
Chisel mode
LpA (Emission Sound Pressure Level) 83.6
LWA (Sound Power Level) 94.6
K (Uncertainty of Given Sound Level) 3.3
Vibration Values (m/s2)
Drilling into Concrete (Value a
h,HD
)13.1
Uncertainty K 1.5
Chipping/Chiselling (Value a
h,Cheq
)10.6
Uncertainty K 1.5
Drilling into Metal (Value a
h,D
)<2.5
Uncertainty K 1.5
Screwdriving (Value a
h
)<2.5
Uncertainty K 1.5
Three Year Limited Warranty
CRAFTSMAN will repair or replace, without charge, any
defects due to faulty materials or workmanship for three
years from the date of purchase (two years for batteries).
This warranty does not cover part failure due to normal wear
or tool abuse. For further detail of warranty coverage and
warranty repair information, visit www.craftsman.com
or call 1-888-331-4569. This warranty does not apply to
accessories or damage caused where repairs have been
made or attempted by others. THIS LIMITED WARRANTY
IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states do not allow
limitations on how long an implied warranty lasts or the
exclusion or limitation of incidental or consequential
damages, so these limitations may not apply to you. This
warranty gives you specific legal rights and you may have
other rights which vary in certain states orprovinces.
2 YEARS FREE SERVICE ON CRAFTSMAN
BATTERYPACKS
CMCB201, CMCB2011, CMCB2015
3YEARS FREE SERVICE ON CRAFTSMAN
BATTERYPACKS
CMCB202, CMCB204, CMCB205, CMCB206, CMCB209
NOTE: Battery warranty voided if the battery pack is
tampered with in any way. CRAFTSMAN is not responsible
for any injury caused by tampering and may prosecute
warranty fraud to the fullest extent permitted bylaw.
90DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of
your CRAFTSMAN Power Tool or Nailer for any reason, you
can return it within 90days from the date of purchase with a
receipt for a full refund – no questionsasked.
LATIN AMERICA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARNING LABEL REPLACEMENT: If your warning
labels become illegible or are missing, call 1-888-331-4569
for a freereplacement.

FRANÇAIS
13
2) Sécurité en matière d’électricité
a) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant à
laprise.
b) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des radiateurs,
des cuisinières et des réfrigérateurs. Le risque de
choc électrique est plus élevé si votre corps est mis à
laterre.
c) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d) Ne pas utiliser le cordon de façon abusive. Ne
jamais utiliser le cordon pour transporter, tirer
ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des bords
tranchants et des pièces mobiles. Les cordons
endommagés ou enchevêtrés augmentent les risques
de chocélectrique.
e) Pour l’utilisation d’un outil électrique à l’extérieur,
se servir d’une rallonge convenant à cette
application. L’utilisation d’une rallonge conçue pour
l’extérieur réduira les risques de chocélectrique.
f) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique
est utilisé. Ne pas utiliser d’outil électrique en
cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un simple moment
d’inattention en utilisant un outil électrique peut
entraîner des blessures corporellesgraves.
b) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position d’arrêt
avant de relier l’outil à une source d’alimentation
et/ou d’insérer un bloc‑piles, de ramasser ou de
transporter l’outil. Transporter un outil électrique
alors que le doigt repose sur l’interrupteur ou brancher
un outil électrique dont l’interrupteur est à la position
de marche risque de provoquer unaccident.
d) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
AVERTISSEMENTS GÉNÉRAUX SUR LA
SÉCURITÉ DES OUTILS
AVERTISSEMENT : lisez tous les avertissements de
sécurité, toutes les instructions, les illustrations
et les caractéristiques fournis avec cet outil
électrique. Ne pas suivre toutes les instructions
comprises aux présentes peut conduire à un choc
électrique, un incendie et/ou des blessuresgraves.
CONSERVER TOUS LES AVERTISSEMENTS
ET TOUTES LES DIRECTIVES POUR UN
USAGEULTÉRIEUR
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sansfil).
1) Sécurité du lieu de travail
a) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique. Une
distraction pourrait en faire perdre la maîtrise
àl’utilisateur.
Définitions: symboles et termes
d'alarmessécurité
Ces guides d'utilisation utilisent les symboles et termes
d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels
oumatériels.
DANGER: indique une situation dangereuse
imminente qui, si elle n’est pas évitée, entraînera la
mort ou des blessuresgraves.
AVERTISSEMENT: indique une situation
potentiellement dangereuse qui, si elle n’est pas évitée,
pourrait entraîner la mort ou des blessuresgraves.
ATTENTION : indique une situation potentiellement
dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique un message
propre à lasécurité.
AVIS : indique une pratique ne posant aucun risque
de dommages corporels mais qui par contre, si rien
n’est fait pour l’éviter, pourrait poser des risques de
dommagesmatériels.
Français (traduction de la notice d’instructions originale)
USAGE PRÉVU
Ce marteau rotatif sans fil robuste est conçu
pour des applications de perçage et ciselage du
bétonprofessionnelles.
NE PAS les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
NE PAS le laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateur nonexpérimenté.

FRANÇAIS
14
travail à effectuer. L’utilisation d’un outil électrique
pour toute opération autre que celle pour laquelle il a
été conçu estdangereuse.
h) Garder vos mains et les surfaces de prise sèches,
propres et libres de graisse et de poussière. Les
mains et les surfaces de prise glissante ne permettent
pas la manutention et le contrôle sécuritaires de l’outil
dans les situationsimprévues.
5) Utilisation et entretien du bloc‑piles
a) Ne recharger l’outil qu’au moyen du chargeur
précisé par le fabricant. L’utilisation d’un chargeur
qui convient à un type de bloc-piles risque de
provoquer un incendie s’il est utilisé avec un autre type
de b loc-piles.
b) Utiliser les outils électriques uniquement avec
les blocs‑piles conçus à cet effet. L’utilisation de
tout autre bloc-piles risque de causer des blessures ou
unincendie.
c) Lorsque le bloc‑piles n’est pas utilisé, le tenir
éloigné des objets métalliques, notamment
des trombones, de la monnaie, des clés, des
clous, des vis ou autres petits objets métalliques
qui peuvent établir une connexion entre les
deux bornes. Le court-circuit des bornes du bloc-piles
risque de provoquer des brûlures ou unincendie.
d) En cas d’utilisation abusive, le liquide peut gicler
hors du bloc‑piles; éviter tout contact avec ce
liquide. Si un contact accidentel se produit, laver
à grande eau. Si le liquide entre en contact avec
les yeux, obtenir également des soins médicaux.
Le liquide qui gicle hors du bloc-piles peut provoquer
des irritations ou desbrûlures.
e) Ne pas utiliser de bloc‑piles ou outil qui a été
endommagé ou modifié. Les unités endommagées
ou modifiées peuvent avoir une réaction imprévisible
résultant en un incendie, une explosion ou un potentiel
deblessure.
f) Ne pas exposer de bloc‑piles ou l’outil aux
flammes ou à des températures excessives.
L’exposition aux flammes ou à une température
au-dessus de 130°C (265°F) pourrait causer
uneexplosion.
g) Suivre toutes les instructions de recharge et
ne rechargez pas le bloc‑piles ou l’outil à des
températures hors de la plage de température
indiquée dans les instructions. Une recharge
non conforme ou à une température hors des limites
spécifiées peut endommager les piles et augmenter le
risqued’incendie.
6) Réparation
a) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outilélectriques.
b) Ne jamais réparer des blocs‑piles endommagés.
La réparation de blocs-piles doit seulement être
effectuée par le fabricant ou les fournisseurs de
serviceautorisé.
e) Ne pas trop tendre les bras. Conserver son
équilibre en tout temps. Cela permet de mieux
maîtriser l’outil électrique dans les situationsimprévues.
f) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux‑ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
h) Ne pas laisser votre connaissance acquise suite
l’utilisation fréquente des outils vous permettre
de baisser la garde et ignorer les principes de
sécurité de l’outil. Un acte irréfléchi peut causer une
blessure grave en une fraction deseconde.
4) Utilisation et entretien d’un
outilélectrique
a) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,
de façon plus sûre et à la vitesse pour laquelle il a
étéconçu.
b) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et doit
êtreréparé.
c) Débranchez la fiche de la prise électrique et, si
amovible, retirez le bloc‑piles de l’outil avant
d’effectuer tout ajustement, changement et
entreposage de celui‑ci. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
e) Gardez les poignées et surfaces d’emprise propres
et libres de tout produit lubrifiant. Vérifier si les
pièces mobiles sont mal alignées ou coincées,
si des pièces sont brisées ou présentent toute
autre condition susceptible de nuire au bon
fonctionnement de l’outil électrique. En cas de
dommage, faire réparer l’outil électrique avant
toute nouvelle utilisation. Beaucoup d’accidents
sont causés par des outils électriques malentretenus.
f) S’assurer que les outils de coupe sont aiguisés et
propres. Les outils de coupe bien entretenus et affûtés
sont moins susceptibles de se coincer et sont plus
faciles àmaîtriser.
g) Utiliser l’outil électrique, les accessoires, les forets,
etc. conformément aux présentes directives en
tenant compte des conditions de travail et du

FRANÇAIS
15
Renseignements de sécurité
supplémentaires
ATTENTION: ne jamais modifier l’outil électrique
ou toute pièce celui-ci. Cela pourrait entraîner des
dommages matériels ou des blessurescorporelles.
ATTENTION: TOUJOURS utiliser des lunettes de
sécurité. Les lunettes de tous les jours NE SONT PAS
des lunettes de sécurité. De plus, utilisez un masque
facial ou cache-poussière si l'opération de coupe est
poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE
SÉCURITÉ CERTIFIÉ:
• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),
• Protection auditive ANSI S12.6 (S3.19),
• Protection respiratoire NIOSH/OSHA/MSHA.
AVERTISSEMENT:
certaines poussières créées par le
ponçage mécanique, le sciage, l’aiguisage, le perçage et
autres activités de construction contiennent des produits
chimiques reconnus dans l’État de la Californie pour
causer le cancer et des anomalies congénitales ou autres
effets nuisibles sur la reproduction. Certains exemples de
ces produits chimiques sont:
• le plomb provenant des peintures à base de plomb,
• la silice cristallisée provenant des briques, du
ciment et d’autres produits de la maçonnerie ainsi
que
• l’arsenic et le chrome provenant du bois de
construction traitéchimiquement.
Votre risque à ces expositions varie selon la fréquence
dont vous effectuez ce type de travail. Pour réduire
votre exposition à ces produits chimiques: travaillez
dans un endroit bien aéré et travaillez avec un
équipement de sécurité approuvé, comme les masques
anti-poussière spécialement conçus pour filtrer les
particulesmicroscopiques.
• Portez des vêtements protecteurs et lavez vos
zones exposées avec du savon et de l’eau. Permettre
à la poussière d’entrer dans votre bouche, vos yeux ou la
laisser sur la peau peut favoriser l’absorption des produits
chimiques dangereux. Dirigez les particules loin du visage
et ducorps.
• Utilisez le dépoussiéreur approprié pour enlever la
grande majorité de la statique et de la poussière en
suspension. Ne pas enlever la statique et la poussière en
suspension pourrait contaminer l’environnement de travail
ou représenter un risque accru pour la santé de l’utilisateur
et ceux qui sont àproximité.
• Utilisez des serres de fixation ou un autre dispositif
de fixation permettant de soutenir et de retenir la
pièce sur une plate‑forme stable. Tenir la pièce avec la
• Des burins légèrement émoussés peuvent être affutés
parmeulage.
• Ne pas surchauffer l’embout (décoloration) pendant
le réaffutage. Les burins très émoussés doivent être
réusinés. Ne pas retremper ou traiter par recuit unburin.
• Ne pas utiliser l’outil pour mélanger ou pomper tout
liquide facilement combustible ou explosif (benzène,
alcool, etc.).
• Ne pas mélanger ou remuer des liquides
classifiésinflammables.
Consignes de sécurité additionnelles
propres aux marteaux rotatifs
• Porter une protection auditive. L’exposition au bruit
peut causer une perte de l’acuitéauditive.
• Utiliser toute poignée auxiliaire fournie avec l’outil.
Toute perte de contrôle de l’outil poserait des risques de
dommagescorporels.
• Tenir l’outil électrique par les surfaces de prise isolées
pour effectuer un travail où un organe de coupe
pourrait rencontrer des câblages cachés. Tout contact
de l’organe de coupe avec un fil sous tension mettra les
parties métalliques exposées de l’outil électrique sous
tension et électrocutera l’utilisateur.
• S’assurer que le matériau à percer ne cache
aucune alimentation en électricité ou en gaz, et
que leur emplacement a été vérifié auprès des
servicescorrespondants.
• Utiliser des serre‑joints ou tout autre moyen pour
fixer et immobiliser le matériau sur une surface
stable. Tenir la pièce à la main ou contre son corps offre
une stabilité insuffisante qui pourrait vous en faire perdre
lecontrôle.
• Porter des lunettes de protection ou toute autre
protection oculaire. Le martelage produit des débris dans
l’air. Et ces particules posent des risques de dommages
oculaires permanents. Porter un masque anti-poussière
ou un appareil de protection des voies respiratoires
lors d’applications produisant de la poussière. Une
protection auditive pourra être nécessaire pour la plupart
desapplications.
• Maintenir systématiquement l’outil fermement. Ne
jamais utiliser l’outil sans le maintenir à deux mains.
Le maintenir à une main provoquera la perte de contrôle de
l’outil. Traverser soudainement une paroi ou rencontrer des
matériaux durs, comme des armatures, pose également
desrisques.
• Ne pas utiliser cet outil de façon prolongée. Les
vibrations causées par le martelage peuvent être
nocives pour les mains ou les bras. Porter des gants
pour amortir les chocs, et limiter le temps de travail en
faisant des pausesfréquentes.
• Ne pas réusiner les embouts soi‑même. Le réusinage
des burins ne doit être effectué que par un spécialiste agréé.
Des burins réusinés incorrectement posent des risques de
dommagescorporels.
• Les accessoires et l’outil pourront chauffer pendant
l’utilisation. Porter des gants pendant leur utilisation
pour effectuer des travaux produisant beaucoup de chaleur
comme le perforage à percussion et le perçage desmétaux.
• Attendre systématiquement l’arrêt complet
de l’embout avant de déposer l’outil où que ce
soit. Manipuler des embouts pose des risques de
dommagescorporels.
• Ne pas taper avec un marteau sur un embout grippé
pour le déloger. Des fragments de métal ou des débris
pourraient s’échapper et causer des dommagescorporels.

FRANÇAIS
16
• Ne pas charger ou utiliser le bloc‑piles en
atmosphères explosibles comme la présence de
liquides inflammables, de gaz ou de poussière. Insérer
ou retirer la pile du bloc-piles peut enflammer la poussière
ou lesvapeurs.
• Ne JAMAIS forcer le bloc‑piles dans le chargeur.
NE PAS modifier le bloc‑piles de quelque façon
que ce soit dans un chargeur non compatible
puisque le bloc‑piles peut se briser causant une
blessurecorporelle. Consultez le tableau à la fin de ce
guide pour la compatibilité des blocs-piles et deschargeurs.
• Chargez les blocs‑piles seulement dansCRAFTSMAN.
• NE PAS éclabousser ou immerger dans l’eau ou tout
autreliquide.
• NE PAS laisser l’eau ou tout liquide entre dans le bloc-piles.
• Ne pas entreposer ou utiliser l’outil et le bloc‑piles
dans des endroits où la température peut atteindre
ou excéder 40°C (104°F) (comme les remises
extérieures ou les édifices en métal durant l’été). Pour
une meilleure durée de vie, entreposez le bloc-piles dans un
endroit frais etsec.
REMARQUE: Ne pas ranger les blocs‑piles dans un
outil avec la gâchette verrouillée. Ne jamais coller la
gâchette avec du ruban adhésif en positionMarche.
• Ne pas brûler le bloc‑piles même s’il est gravement
endommagé ou est entièrement usé. Le bloc-piles
peut exploser au cours d’un incendie. Des vapeurs et des
matières toxiques sont produites lorsque les blocs-piles au
lithium-ion sontbrûlés.
• Ne pas exposer de bloc‑piles ou l’outil aux flammes
ou à des températures excessives. L’exposition aux
flammes ou à une température au-dessus de 130°C
(265°F) pourrait causer uneexplosion.
• Suivez les instructions de recharge et ne chargez
pas le bloc‑piles ou l’appareil en hors de la plage de
températures indiquée dans les instructions. Charger
de façon inappropriée ou hors de températures de la
plage indiquée peut endommager la pile et augmenter le
risqued’incendie.
• Si le liquide des piles entre en contact avec la peau,
lavez immédiatement avec de l'eau et du savon doux.
Si le liquide vient en contact avec les yeux, rincez à l'eau
courante durant 15minutes, ou jusqu'à ce que l'irritation
cesse, en gardant les yeux ouverts. Pour information de
consultation médicale, l'électrolyte des piles est composé
d'un mélange organique liquide et de sels delithium.
• Le contenu des piles peut causer une irritation
respiratoire. Faites circuler de l'air frais. Si les symptômes
persistent, consultez unmédecin.
• Le liquide des piles peut être inflammable s’il est
exposé aux étincelles ou auxflammes.
• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque
raison que ce soit. Si le boîtier du bloc‑piles est fendu
ou endommagé, ne pas l'insérer dans le chargeur. Ne
pas écraser, échapper ou endommager le bloc-piles. Ne pas
se servir d'un bloc-piles ou chargeur qui a subi un impact,
LISEZ TOUTES LES INSTRUCTIONS
Consignes de sécurité importantes pour
les blocs‑piles
AVERTISSEMENT : lisez toutes les consignes
de sécurité, les instructions et les symboles
d’avertissements du bloc‑piles, du chargeur et du
produit. Ne pas suivre les avertissements et les
instructions peut entraîner un choc électrique, un
incendie et/ou des blessuresgraves.
PILES ET CHARGEURS
Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de
la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez
attentivement les instructions de sécurité suivantes, puis
suivez les procédures de chargement énoncées. Lorsque
vous commandez des blocs-piles de remplacement,
assurez-vous d’inclure le numéro du catalogue et latension.
L’étiquette sur votre outil peut comporter les symboles suivants.
Les symboles et les définitions sont les suivants:
V.........................volts
Hz .......................hertz
min.....................minutes
ou CC.....courant continu
......................Structure de classe
I (mise à la terre)
…/min..............par minute
BPM....................battements par
minute
IPM..................... impacts par minute
OPM....................oscillations par
minute
Tr/min................tours par minute
Plpm................... pieds linéaires par
minute
CPM....................coups par minute
A.........................ampères
W........................watts
Wh...................... Wattheures
Ah.......................ampères-heures
ou CA..........courant alternatif
ou CA/CC...courant alternatif
ou continu
......................Construction de
classe II (à isolation
double)
no.......................vitesse à vide
n.........................vitesse nominale
PSI.......................livres par pouce
carré
......................borne de terre
.....................symbole d’alertes
de sécurité
.....................rayonnement
visible
ne regardez pas
directement la
lumière
.....................portez une
protection
respiratoire
.....................portez une
protection oculaire
.....................portez une
protection auditive
.....................lisez toute la
documentation
main ou contre le corps rend la pièce instable et risque de
provoquer une perte de maîtrise del’outil.
• Les évents couvrent souvent des pièces qui se
déplacent et doivent être évités. Des vêtements amples,
les bijoux ou les cheveux longs peuvent se coincer dans des
pièces quidéplacent.
ATTENTION: lorsque vous ne l’utilisez pas, placez
l’outil sur le côté sur une surface stable là où cela
n’entraînera pas un risque de trébuchement ou
de chute. Certains outils avec de gros blocs-piles se
tiendront debout sur le bloc-piles, mais ils peuvent
facilement êtrerenversés.

FRANÇAIS
17
Consignes de sécurité importantes pour
tous les chargeurs de piles
AVERTISSEMENT: lisez toutes les consignes
de sécurité, les instructions et les symboles
d’avertissements du bloc‑piles, du chargeur et du
produit. Ne pas suivre les avertissements et les
instructions peut entraîner un choc électrique, un
incendie et/ou des blessuresgraves.
• NE PAS tenter de charger le bloc‑piles avec un
chargeur autre qu’un chargeur CRAFTSMAN
.Les chargeurs et les blocs-piles CRAFTSMAN sont
spécifiquement conçus pour fonctionnerensemble.
• Ces chargeurs ne sont pas destinés à d’autres
utilisations que la charge des blocs‑piles
rechargeables CRAFTSMAN . Les autres types de
chargement de blocs-piles peuvent causer la surchauffe
et l’éclatement de ceux-ci, entraînant une blessure
corporelle, des dommages matériels, un choc électrique ou
uneélectrocution.
• Ne pas exposer le chargeur à la pluie ou laneige.
• Ne pas laisser l’eau ou tout liquide entrer dans
lechargeur.
• Tirez la fiche au lieu du cordon lorsque vous
débranchez le chargeur. Cela réduira le risque
d’endommager la fiche et le cordonélectriques.
• Assurez‑vous de ne pas placer le cordon là où
il pourrait faire trébucher les passants ou être
endommagé de quelque façon que cesoit.
• Ne pas utiliser une rallonge à moins que ce ne soit
absolument nécessaire. L'utilisation d'une rallonge
inadéquate pourrait entraîner un risque d'incendie un choc
électrique ou uneélectrocution.
• Lors de l'utilisation d’un chargeur à l'extérieur,
gardez‑le toujours au sec et utilisez une rallonge
appropriée pour l’extérieur. L’utilisation d’une
rallonge appropriée pour l’extérieur réduit le risque de
chocélectrique.
• Une rallonge doit avoir un calibre de fil (AWG ou
calibrage américain normalisé des fils) approprié
pour la sécurité. Plus le numéro de calibre du fil est petit,
plus le cordon est lourd et par conséquent plus sa capacité
est grande. Un cordon de taille inférieure entraînera une
chute de tension de secteur ce qui causera une perte de
puissance et une surchauffe. Le tableau suivant affiche la
bonne taille à utiliser selon longueur totale des de toutes
les rallonges branchées ensemble et l’intensité nominale de
la plaque signalétique. En cas de doute, utilisez le calibre le
plus lourdsuivant.
Le sceau SRPRCMD
Veuillez apporter vos blocs-piles usagés
dans un centre de services CRAFTSMAN
autorisé ou chez votre détaillant local
pour les recycler. Dans certaines régions, il est illégal de
mettre les blocs-piles usagés à la poubelle. Vous pouvez
aussi contacter votre centre de recyclage local pour des
informations sur les endroits où déposer le bloc-piles
usagé. Ne pas mettre dans la collecte sélective. Pour de plus
amples renseignements, visitez www.call2recycle.org ou
appelez au numéro sans frais dans le sceauSRPRCMD.
SRPRCMD est une marque de commerce déposée de Call
2Recycle,Inc.
a été échappé, renversé par un véhicule ou endommagé
d'une façon ou d'une autre (par ex. perforé par un clou,
frappé par un marteau, sur lequel on a marché). Les
blocs-piles endommagés devraient être amenés/expédiés
au centre de service pourrecyclage.
Recommandations d’entreposage
Le meilleur lieu pour l'entreposage est un endroit frais et
sec loin de la lumière directe du soleil et de la chaleur ou du
froid excessif. Entreposez le bloc-piles entièrement chargé
hors duchargeur.
Instructions de nettoyage du bloc‑piles
La saleté et la graisse peuvent être retirées des surfaces
extérieures du bloc-piles à l'aide d'un linge ou d’une
brosse souple non métallique. Ne pas utiliser d'eau ou de
solutionnettoyante.
Blocs‑piles du niveau de la jauge de carburant
(Fig. B)
Certains blocs-piles incluent une jauge de carburant.
Lorsque vous appuyez et maintenez, les voyants DEL
indiqueront le niveau approximatif de charge restante. Cela
n’indique pas la fonctionnalité de l’outil et peut varier selon
les accessoires utilisés, la température et l'utilisation de
l’utilisateurfinal.
Transport
AVERTISSEMENT: danger d'incendie. Ne pas
entreposer ou transporter le bloc‑piles de
manière à ce que des objets métalliques puissent
entrer en contact avec les bornes des piles
exposées. Par exemple, ne pas placer le bloc-piles
dans des tabliers, des poches, des coffres à outils, des
boîtes d’ensembles de produits, des tiroirs, etc. avec
des clous, des vis, des clés, les pièces de monnaie,
les outils à main, etc. Lorsque vous transportez des
blocs-piles individuels, assurez-vous que leurs bornes
sont protégées et bien isolées de tout matériel avec
lequel elles pourraient entrer en contact et causer un
court-circuit. REMARQUE: Les blocs-piles Li-Ion ne
doivent pas être mises dans des bagages enregistrés
sur les avions et doivent être bien protégées contre les
courts-circuits si elles sont dans des bagages àmain.

FRANÇAIS
18
REMARQUE: Consultez l’étiquette près du (des)
voyant(s) de chargement sur le chargeur pour les
modèles de clignotement.
REMARQUE: Pour retirer le bloc-piles, on doit
appuyer sur le bouton de libération du bloc-piles sur
certainschargeurs.
Délai en cas de bloc chaud ou froid
Lorsque le chargeur détecte un bloc-piles qui est trop chaud
ou trop froid, il démarre automatiquement le délai pour le
bloc chaud/froid, suspendant la recharge jusqu’à ce que
la température du bloc-piles ait atteint une température
appropriée. Le chargeur passe alors automatiquement en
mode de chargement du bloc-piles. Cette fonction assure
une durée de vie maximale du bloc-piles.
Un bloc-piles froid peut se charger à une vitesse plus lente
qu’un bloc-pileschaud.
Le délai en cas de bloc chaud ou froid sera indiqué par
le(s) voyant(s) vert continuant à clignoter, mais avec
le voyant rouge allumé de façon continue. Lorsque le
bloc-piles a atteint une température appropriée, le voyant
rouge s’éteindra et le chargeur reprendra la procédure
dechargement.
Système de protection électronique
Les outils Li-Ion sont conçus avec un système de protection
électronique qui protégera le bloc-piles contre une
surcharge, une surchauffe et une importante décharge.
L’outil s’éteint automatiquement et le bloc-piles doit
êtrerechargé.
Remarques importantes sur la charge
1. Pour augmenter la durée de vie du bloc-piles
et optimiser son rendement, le recharger à une
température ambiante de 18°C à 24°C (65°F à 75°F).
NE PAS charger lorsque le bloc-piles est en dessous
de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).
C’est important pour prévenir tout dommage sérieux au
bloc-piles.
2. Le chargeur et le bloc-piles peuvent devenir chauds
au toucher durant le chargement. C’est un état normal
et cela n’indique pas un problème. Pour faciliter
le refroidissement du bloc-piles après l’utilisation,
évitez de placer le chargeur ou le bloc-piles dans un
environnement chaud comme une remise en métal ou
une remorque nonisolée.
3. Si le bloc-piles ne charge par de adéquatement :
a. Vérifiez le fonctionnement de la prise en branchant
une lampe ou un autre appareil;
b. Vérifiez si la prise d’alimentation est connectée à
un interrupteur de lumière qui s’éteint lorsque vous
éteignez les lumières;
c. Si les problèmes de chargement persistent, apportez
l’outil, le bloc-piles et le chargeur dans votre centre
de serviceslocal.
4. Vous pouvez charger un bloc partiellement utilisé au
moment désiré sans effet indésirable sur le bloc-piles.
Calibre minimum pour rallonges électriques
Volts Longueur totale de la rallonge en
pieds (mètres)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
Courant
nominal AWG (American Wire Gauge)
Plus de Pas plus
de
0 6 18 16 16 14
610 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
• Ne pas placer tout objet sur le dessus du chargeur ou
placer le chargeur sur une surface molle qui pourrait
bloquer les fentes de ventilation et entraîner une
chaleur interne excessive. Placez le chargeur loin de
toute source de chaleur. Le chargeur est ventilé grâce aux
fentes du dessus et du bas duboîtier.
• Ne pas utiliser le chargeur avec un cordon
endommagé. Faites-les remplacerimmédiatement.
• Ne pas utiliser le chargeur s’il a reçu un choc violent,
s’il a été échappé ou est autrement endommagé de
quelque façon que ce soit. Apportez-le dans un centre de
servicesautorisé.
• Ne pas démonter le chargeur; apportez‑le dans un
centre de services autorisé lorsqu’un entretien ou une
réparation est nécessaire. Un mauvais réassemblage
peut entraîner un danger de choc électrique, une
électrocution ou unincendie.
• Le chargeur est conçu pour fonctionner sur une
alimentation électrique domestique 120V. Ne pas
essayer de l’utiliser sur toute autre tension. Cette
consigne ne concerne pas le chargeur pourvéhicule.
• Les matières étrangères conductrices telles, mais sans
s'y limiter, les poussières de meulage, les copeaux
métalliques, la laine d'acier, le papier d'aluminium
ou toute accumulation de particules métalliques
devraient être éloignées des ouvertures du chargeur
et des fentes de ventilation.
• Débranchez toujours le chargeur de l'alimentation
lorsqu’il n’y a aucun bloc‑piles àl’intérieur.
Charger une pile (Fig.C, D)
1. Branchez le chargeur dans une prise appropriée.
2. Insérez et appuyez complètement le bloc-piles. Vert
clignotera(ont) de façon continue durant lechargement.
3. Le chargement est terminé lorsque le(s) voyant(s)
de chargement vert demeure(nt) allumé(s) de façon
continue. Le bloc-piles peut être laissé dans le chargeur
ou retiré.
AVERTISSEMENT: chargez seulement le bloc-piles si
la température de l’air est au-dessus de 4,5°C (40°F) et
sous 40°C (104°F).
4. Le chargeur ne chargera pas un bloc-piles défectueux,
ce qui peut être indiqué par le(s) voyant(s) de
chargement qui reste(nt) éteint(s). Apportez le chargeur
et le bloc-piles dans un centre de services autorisé si
le(s) voyant(s) reste(nt) éteint(s).
