crescendo EVOLUTION SEVEN 7A6 User manual

0

1
INDONESIA
PEMASANGAN PENGUAT SUARA
Ketika memilih lokasi pemasangan penguat suara, selalu ingat bahwa penguat suara
menghasilkan panas. Oleh karena itu, pilih lokasi dimana udara mengalir dengan bebas di
sekitar penguat suara. Jangan menutup penguat suara dengan karpet, akrilik, atau
menyembunyikannya dibalik panel mobil.
Untuk memasang penguat suara, pengguna bisa menggunakan baut pada lokasi yang
tersedia. Lihat Gambar 1.
Gambar 1
CATATAN PENTING :
Jangan menutup penguat suara dengan karpet atau akrilik.
SEKRING
Penguat suara CRESCENDO tipe EVOLUTION SEVEN 7A6 tidak dilengkapi dengan sekring.

2
KONEKSI KABEL RCA
Penguat suara CRESCENDO tipe EVOLUTION SEVEN 7A6 hanya menerima signal tingkat
rendah dari pemutar CD atau pemroses signal. Signal tingkat rendah ini biasanya dialirkan
melalui kabel “un-balance” dengan terminasi berbentuk RCA, sehingga sering disebut kabel
RCA. Kabel RCA dengan terminal sistem kuncian seperti sebagian besar produk WBT lebih
direkomendasikan. Terminal merk lain yang dibuat secara presisi seperti Harmonic Harmony
juga dapat dipergunakan.
CATATAN PENTING
:
Pengguna tidak boleh memasang atau menarik kabel RCA ketika penguat
suara sedang bekerja.
KONEKSI KABEL POWER
Koneksi kabel power yang baik akan memaksimalkan performa dari penguat suara
CRESCENDO tipe EVOLUTION SEVEN 7A6.
Kabel power negatif atau kabel massa sama pentingnya dengan kabel power positif sehingga
ukurannya harus sama besar.
Rekomendasi ukuran kabel power untuk tipe EVOLUTION SEVEN 7A6 adalah 4 AWG. Ukuran
tersebut adalah ukuran terbesar yang dapat diterima oleh penguat suara CRESCENDO tipe
EVOLUTION SEVEN 7A6.
Kabel power positif harus diberi SEKRING dengan jarak maximum 40 cm dari aki utama (lihat
Gambar 2). Apabila pengguna memakai aki tambahan, maka aki tersebut harus diberi sekring
dengan jarak maximum 40 cm dan aki tersebut harus ditempatkan tidak lebih dari 40 cm dari
penguat suara (lihat Gambar 3). Apabila aki tambahan diletakkan lebih dari 40 cm dari
penguat suara, maka aki tersebut harus diberi sekring dengan jarak maximum 40 cm (lihat
Gambar 4).
Ukuran sekring maximum adalah 100 Ampere untuk kabel power ukuran 4 AWG.
CATATAN PENTING
:
Kabel power positif harus dipasang ke aki paling akhir, yaitu setelah semua
pemasangan selesai.
KONEKSI KABEL PEGERAS SUARA
Kami merekomendasikan kabel pengeras suara dengan ukuran antara 18 - 12 AWG untuk
CRESCENDO tipe EVOLUTION SEVEN 7A6. Ukuran kabel pengeras suara maksimum yang
dapat diterima oleh CRESCENDO tipe EVOLUTION SEVEN 7A6 adalah 12 AWG.

3
KONEKSI KABEL POWER
Gambar 2

4
KONEKSI KABEL POWER
Gambar 3

5
KONEKSI KABEL POWER
Gambar 4

6
KONEKSI KABEL PENGENDALI
Kabel pengendali tidak sepenting kabel lain. Tetapi, pilihlah kabel dengan pembungkus yang
baik untuk menghindari masalah di kemudian hari. Kita harus senantiasa mengingat bahwa
lingkungan mobil selalu berhadapan dengan panas, dingin, dan getaran yang ekstrem.
PENGATURAN SENSITIVITAS
Atur sensitivitas masukan penguat suara sesuai dengan daya yang dikeluarkan dari sumber
suara, yaitu mulai dari 5 Volt hingga 200 mVolt. Posisi pengatur sensitivitas untuk sumber
suara dengan daya keluaran besar dan sebaliknya posisi pengatur sensitivitas untuk
sumber suara dengan daya keluaran kecil.
PILIHAN MODE PENYARINGAN
Pengaturan ini untuk memilih jenis penyaring frekuensi, yaitu penyaring frekuensi tinggi
(LPF), tanpa penyaring (full range), atau penyaring frekuensi rendah (HPF). Lihat Gambar 5.
PENYARINGAN FREKUENSI RENDAH (HPF)
Tujuan penyaringan ini adalah untuk memperlemah keluaran (output) frekuensi yang lebih
rendah dari batas yang telah ditentukan. Pengaturan frekuensi yang tersedia adalah 10 Hz
(OFF) hingga 200 Hz untuk kanal 1-4 dan 10 Hz (OFF) hingga 750 Hz untuk kanal 5-6.
Catatan :
Posisi OFF berarti tidak ada frekuensi rendah yang disaring (semua frekuensi atau full range).
PENYARINGAN FREKUENSI TINGGI (LPF)
Tujuan penyaringan ini adalah memperlemah keluaran (output) frekuensi yang lebih tinggi
dari batas yang telah ditentukan. Pengaturan frekuensi yang tersedia adalah 10 Hz (OFF)
sampai 750 Hz untuk kanal 5-6. Lihat Gambar 5.
LED INDIKATOR (ON)
LED akan menyala ketika penguat suara bekerja normal. Lihat Gambar 5.

7
LED INDIKATOR PENGAMAN (FAULT)
LED akan berkedip-kedip jika terjadi kesalahan pada instalasi penguat suara dan akan
menyala terus jika terjadi kerusakan pada penguat suara. Lihat Gambar 5.
Catatan :
Cabut semua kabel dari penguat suara dan lakukan pemeriksaan satu per satu. Pastikan
kesalahan ditemukan sebelum memasang kembali kabel ke penguat suara.
Gambar 5
ILUSTRASI PERKABELAN

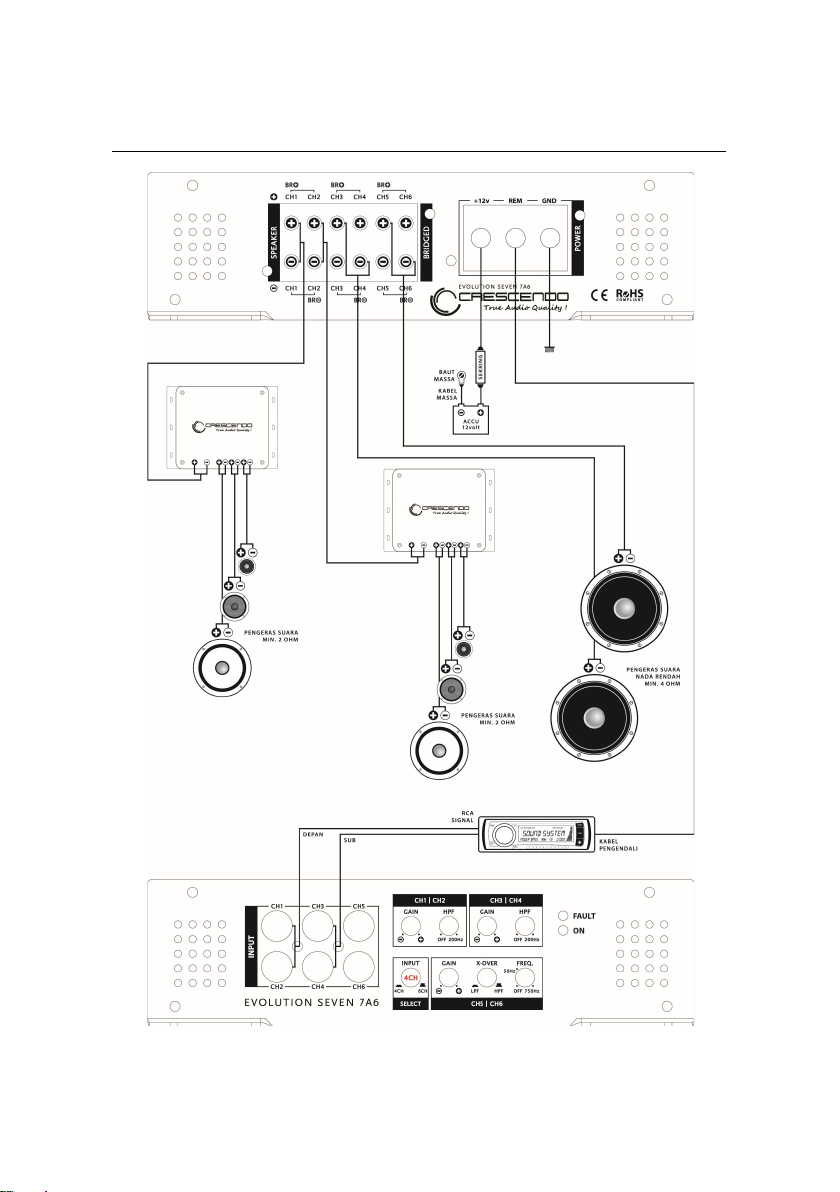

1. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke pengeras suara depan 3 jalur
dengan pasif crossover 2 input (bi-wire) dan 1 buah pengeras suara nada rendah dalam
konfigurasi mono. Lihat Gambar 6.
2. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke pengeras suara depan 3 jalur
dengan 1 input dan 2 buah pengeras suara nada rendah dalam konfigurasi mono. Lihat
Gambar 7.
3. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke 2 set pengeras suara 3 jalur atau 2
jalur yang diletakan di depan dan belakang mobil serta 2 buah pengeras suara nada
rendah dalam konfigurasi stereo. Lihat Gambar 8.
4. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke pengeras suara depan 3 jalur
dengan aktif crossover. Lihat Gambar 9.
5. CRESCENDO tipe EVOLUTION SEVEN 7A6 disambung ke pengeras suara depan 3 jalur
dengan kombinasi aktif/pasif, dan 2 buah pengeras suara nada rendah dalam konfigurasi
stereo. Lihat Gambar 10.

8
ILUSTRASI PERKABELAN
Gambar 6

9
ILUSTRASI PERKABELAN
Gambar 7

10
ILUSTRASI PERKABELAN
Gambar 8

11
ILUSTRASI PERKABELAN
Gambar 9

12
ILUSTRASI PERKABELAN
Gambar 10

13
ILUSTRASI KONEKSI KABEL PENGERAS SUARA

14
SPESIFIKASI
NO
INFORMASI
7
A
6
01
Beban
pengeras suara :
4 Ohm
2 Ohm
Tenaga keluaran (RMS) :
6 x 75 Watt Stereo
3 x 250 Watt Bridged
6 x 115 Watt Stereo
02
Beban minimum pengeras suara
2 Ohm pada Stereo
dan 4 Ohm pada Bridged
03
Level m
asukan ( Input )
0,2
–
5,0 Volt
04
Respon frekuensi
1
0
Hz
–
25 kHz
05
Remote h
idup /
m
ati
Tidak terdengar suara “jedug”
06
Sekring
TIDAK TERSEDIA
07
Penyaring Frek. Tinggi (LPF)
Ch. 5 / 6 10 Hz (OFF) – 750 Hz
08
Penyaring Frek. Rendah (HPF)
Ch. 1 / 2 / 3 / 4
Ch. 5 / 6
10 Hz (OFF) – 200 Hz
10 Hz (OFF) – 750 Hz
09
Total Distorsi Harmonik (THD)
pada beban 4 Ohm
< 0.05 %
10
Rasio Sinyal Kebisingan (SNR)
> 90
dB
11
Pengamanan tegangan rendah
TERSEDIA,
proteksi < 8 Volt
12
Uji korsleting
pada tenaga maksimum
Lulus uji
13
Pengamanan panas berlebihan
Proteksi pada 80
O
C / 176
O
F
14
Dimensi P x L x T (mm)
353 x 202 x 60
15
Berat (Kg)
2,00

15
PANDUAN PERMASALAHAN
NO
GEJALA
SOLUSI PENYELESAIAN
01
Penguat suara tidak berfungsi
a.
Periksa kabel bodi di penguat suara, di bodi mobil,
dan di aki.
b. Periksa kondisi aki dan kabel daya.
c. Periksa semua sekring
d. Kalau LED indikator pengaman berkelap-kelip,
silahkan mengacu pada panduan permasalahan
berikutnya
02
LED indik
ator pengaman
berkelap-kelip
a.
Periksa apakah terjadi korsleting pada kabel
pengeras suara.
b. Pastikan impedensi pengeras suara tidak di bawah
beban minimum amplifier (4 Ohm mono untuk
CRESCENDO tipe EVOLUTION SEVEN 7A6).
c. Bila LED tetap berkelap-kelip ketika pengeras suara
tidak terhubung, berarti penguat suara mengalami
kerusakan dan membutuhkan perbaikan.
03
Tidak ada keluaran suara
a.
Periksa keluaran (output) RCA dari sumber suara
dan pengatur sensitivitas di amplifier.
b. Periksa kabel RCA.
c. Periksa kabel pengeras suara dan terminasinya di
penguat suara maupun dipengeras suara.
04
Keluaran suara kecil
a.
Coba lakukan pengaturan ulang pada sensitivitas
penguat suara.
b. Periksa pengaturan penyaringan frekuensi
(crossover).
05
Desis yang kencang
a.
Periksa kabel RCA tidak menyambung ke bodi mobil
ataupun bodi penguat suara.
b. Periksa terminasi kabel bodi penguat suara dan
sumber suara.
06
Keluaran suara mengalami
distorsi
a.
Pastikan pengatur sensitivitas penguat suara selaras
dengan tingkat keluaran (output) sumber suara.
Tips, jangan menetapkan sensitivitas penguat suara
lebih besar dari yang seharusnya.
b. Periksa semua pengaturan pada penyaring
frekuensi.
c. Periksa dan pastikan tidak ada hubungan pendek
antara kabel pengeras suara dengan bodi mobil.
07
Penguat suara sangat panas
a.
Pastikan impedansi pengeras suara tidak dibawah
beban minimum penguat suara (4 Ohm mono untuk
CRESCENDO tipe EVOLUTION SEVEN 7A6).
b. Pastikan penguat suara mendapatkan sirkulasi udara
yang baik. Tambahkan kipas pendingin jika
diperlukan.
Hubungi dealer resmi kami untuk mendapatkan bantuan lebih lanjut apabila masalah tidak
terselesaikan atau tidak tercakup dalam panduan permasalahan ini.

16
ENGLISH
AMPLIFIER MOUNTING
When selecting for amplifier location, always remember that amplifier generates heat.
Therefore, choose a location where air can circulate freely around the amplifier. Do not
cover the amplifier with carpet, acrylic, or hide it behind the trim panel.
To mount the amplifier, user can use the supplied screw at the locations provided. Please
look at Figure 1.
Figure 1
IMPORTANT NOTICE:
Do not cover amplifier with carpet or acrylic.
FUSE
CRESCENDO EVOLUTION SEVEN 7A6 is not equipped with fuse.

17
RCA INPUT CONNECTIONS
CRESCENDO EVOLUTION SEVEN 7A6 amplifier only accepts low level output from Head Unit
or preamplifier or other signal processor. This low level output is generally transmitted
through un-balance cable with RCA terminals, therefore named RCA cable. RCA cable with
interlocking jack like most of WBT’s are more desired. Other jack made with precision like
Harmonic Harmony is also acceptable.
IMPORTANT NOTICE:
User should not connect or disconnect RCA input when the amplifier is
running.
POWER CONNECTIONS
High quality power cable connection will drive CRESCENDO EVOLUTION SEVEN 7A6 amplifier
to its maximum performance.
Ground cable or negative power cable is as important as positive power cable therefore the
size must be the same.
Recommended power cable size is 4 AWG for CRESCENDO EVOLUTION ONE 1A4. This is the
maximum size that can be accepted by CRESCENDO EVOLUTION SEVEN 7A6 amplifier.
Positive power cable should be FUSED maximum 40 cm after the main battery
(look at Figure 2). If user uses additional battery, it needs to be fused 40 cm before the
battery and it should not be placed farther than 40 cm from the amplifier (look at Figure 3).
Otherwise, it needs to be fused maximum 40 cm after the battery (look at Figure 4).
The size of the fuse is maximum 100 Amperes for 4 AWG cable.
IMPORTANT NOTICE:
Positive power cable should be connected to the battery only if all
installation is finished.
SPEAKER CABLE CONNECTIONS
We recommend between 18 to 12 AWG speaker cable size for CRESCENDO EVOLUTION
SEVEN 7A6. Maximum speaker cable size for CRESCENDO EVOLUTION SEVEN 7A6 is 12 AWG.

18
POWER CONNECTIONS
Figure 2

19
POWER CONNECTIONS
Figure 3
