Crimson CAS2W User manual

1CAS2W-0001
Manuel D’instructionsManual de Instrucciones
Instruction Manual
www.crimsonav.com [e-mail]
Suspended ceiling adapter
For wood, concrete and Truss installations
CAS2W
TM
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún fin que no sea explícitamente especificado por Crimson
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Crimson AV o llame a un operario cualificado. Crimson AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
iADVERTENCIA!
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specified by Crimson AV. Improper installa-
tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Crimson AV Customer Service or call a
qualified contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com-
prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n’est pas re-
sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT

2CAS2W-0001

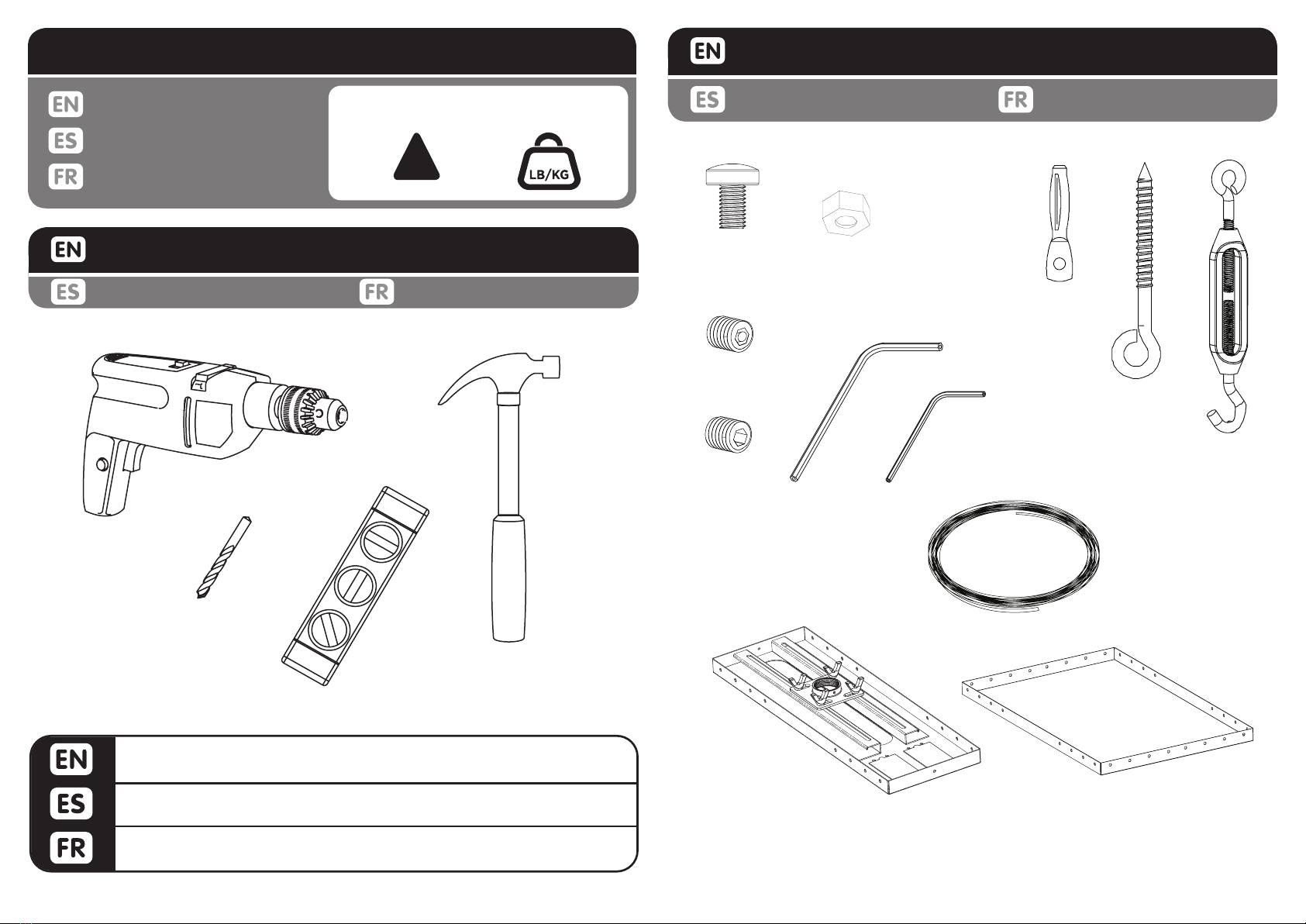

PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
60lb / 27kg
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
Wood bit 4mm - 5/32”. Masonary bit 6mm - 1/4”. Hammer if
necessary.
Madera poco 4mm - 5/32”. Mampostería poco 6mm -1/4”.
Martillar si es necesario.
Peu de bois de 4 mm - 5/32”. peu maçonnerie 6m - 1/4”. Mar-
teau si nécessaire.
K
(4)
H I
A
B
J
L
(4)
C
(4)
D
(4)
G
(2)
E
(4)
F
(2)

3CAS2W-0001
Ensure that holes are on center of wood joist. Use a 4mm - 5/32” wood bit to make a 51mm / 2” deep
hole on marks.
Asegúrese de que los agujeros están en el centro de la viga de madera. Uso un 4 mm - 5 / 32“ poco de
madera para hacer un 51mm / 2” hoyo profundo en materia de marcas.
Veiller à ce que les trous sont au centre des solives de bois. Utilisez un 4mm - 5 / 32” bits du bois pour
faire un 51mm / 2” trou profond sur les marques.
WOOD JOIST INSTALLATION
1a
Loop wire around truss and twist around itself several times.
Conecte el cable alrededor de la viga de acero y torcer.
Attacher le fil d’acier autour de la faisceau et tourner autouri.
1c TRUSS INSTALLATION
Use a 6mm - 1/4” masonry bit to make a 38mm / 1.5” deep hole on marks. Hammer in anchor using a
Rawl setting tool.
Uso un 6mm - 1/4“ broca de hormigón para hacer un 38mm / 1.5” hoyo profundo en materia de
marcas. Martillo de anclaje con la herramienta de Rawls
Utilisez un 6mm-1/4” bits de maçonnerie pour faire un 38mm/1.5” trou profond sur les marques.
Marteau d’ancrage en utilisant l’outil Rawl
STRUCTURAL CONCRETE INSTALLATION
1b
1b
1a
INSTALLATION INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
Anchor
drill depth
51mm / 2”
drill diameter
4mm
5/32”
drill depth
38mm / 1.5”
drill diameter
6mm
1/4”
Eye Bolt Truss

4CAS2W-0001

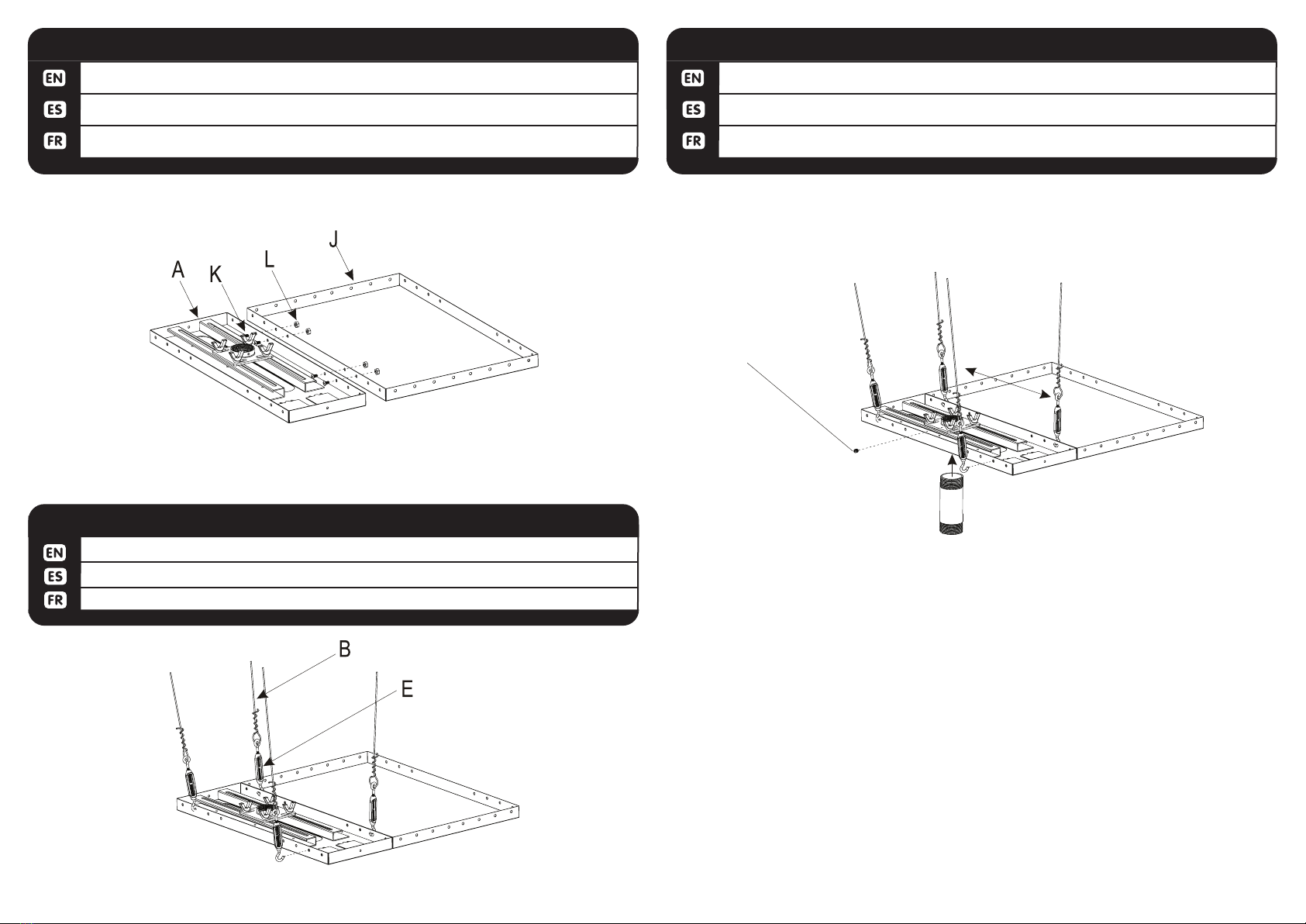

Loosen wing nuts and slide collar (P) into desired position. Attach extension pipe and secure with set
screw (F or G).
Afloje las tuercas y deslice collar (P) a la posición deseada. Conecte el tubo y asegure con el tornillo (F or
G).
Desserrer les écrous et le collier (P) de glisser dans la position désirée. Attacher le tuyau et le fixer avec la
vis (F or G).
ADJUST POSITION
4
Attach plate (A) to plate (J) using screws (K) and nuts (L).
Conecte la placa (A) a la placa (J) con los tornillos (K) y tuercas (L).
Fixez la plaque (A) à la plaque (J) avec les vis (K) et les écrous (L).
JOIN CEILING PLATES
2
Attach wires (B) to Turnbuckles (E). Hook turnbuckles to ceiling tray and adjust until ceiling tray is level.
Conecte los cables (B) a los ganchos (E). Coloque en la bandeja del techo y ajustar el nivel.
Fixer les fils (B) à des crochets (E). Joindre à bac plafond et ajuster le niveau.
ATTACH CEILING TRAY
3
F or G
P

5CAS2W-0001
