D-Link DCS-5000L User manual

Pan & TilT Wi-Fi Day/nighT Camera
DCS-5000l
QUICK
INSTALLATION
GUIDE
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

DCS-5000l 1
ENGLISH

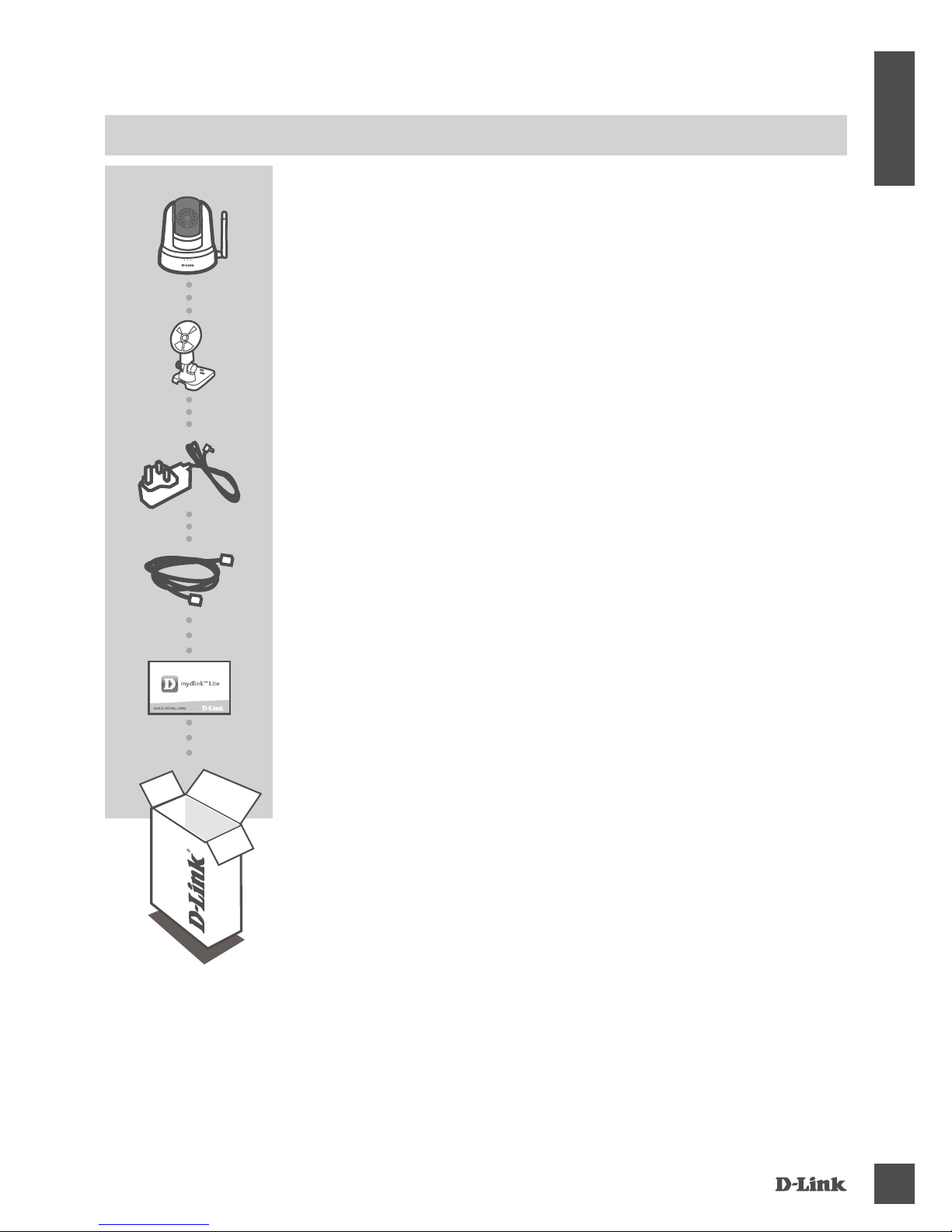

CONTENTS OF PACKAGING
PAN & TILT WI-FI DAY/NIGHT CAMERA
DCS-5000L
POWER ADAPTER
MOUNTING KIT
ETHERNET CABLE (CAT5 UTP)
CONNECTS THE CAMERA TO YOUR ROUTER DURING SETUP
If any of these items are missing from your packaging, contact your
reseller.
QUICK INSTALL CARD

DCS-5000l
2
ENGLISH
SYSTEM REQUIREMENTS
• 802.11ac/n/g router (a D-Link Cloud Router is recommended)
• A broadband Internet connection
• iPhone, iPad, Android, or Windows smartphone or tablet (please refer to the mobile app's store page
to check whether your device is compatible)
Please follow the instructions below to set up your mydlink camera.
Congratulations, your DCS-5000L is now ready to use! Be sure to check the mydlink.com website
periodically for the latest rmware updates to keep your product secure and up to date with the latest
features.
Note: If you experience issues registering this camera with your mydlink account, or if you purchased
an open box or resold unit, perform a hard reset by pressing and holding the reset button on the
device for 10 seconds while the device is powered on. If you are returning the device to the place
of purchase, please perform the hard reset procedure to clear the device of any personal
data.
Step 1: On your mobile device, download mydlink Lite by searching for mydlink Lite in the iTunes
App Store, Google Play, or the Windows Store.
Step 2: Launch the mydlink Lite app and create a new account or sign in to your existing account.
Follow the onscreen instructions to set up your camera.
When you are asked to scan a QR code, use the code on the Quick Install Card in your
package, or on the label attached to your device.
PRODUCT SETUP
SeTTing UP yOUr Camera WiTh myDlinK liTe

DCS-5000l 3
ENGLISH
USing The SeTUP WiZarD
If you do not have a D-Link Cloud Router, you can simply use any
Windows or Mac computer to go through the Setup Wizard, which you
can download from http://www.mydlink.com/support. It will guide
you through the installation process from connecting your hardware to
conguring your camera.
If you have a D-Link Cloud Router, you can take advantage of Zero Conguration Setup. This
feature automatically congures your camera’s settings for you and adds it to your mydlink account
automatically.

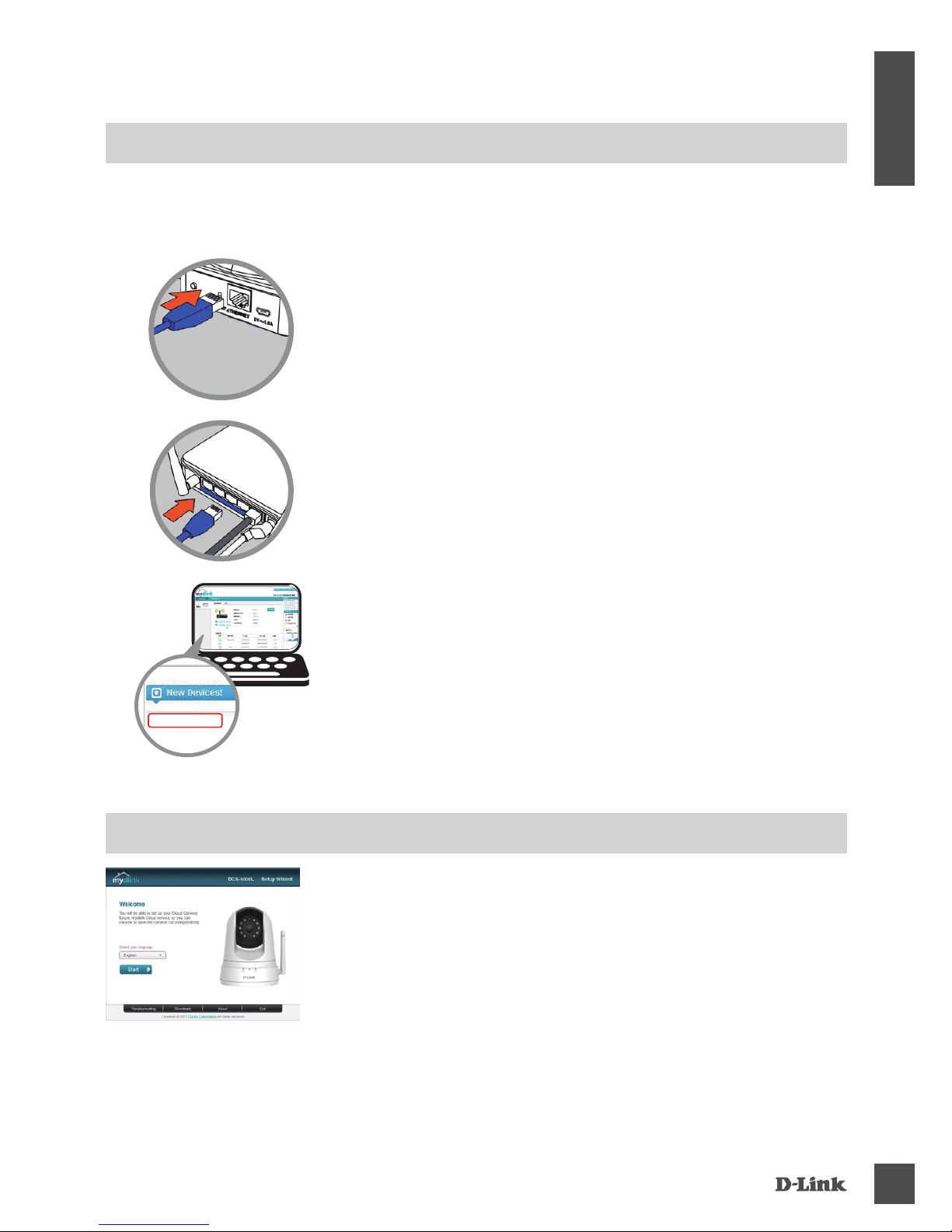

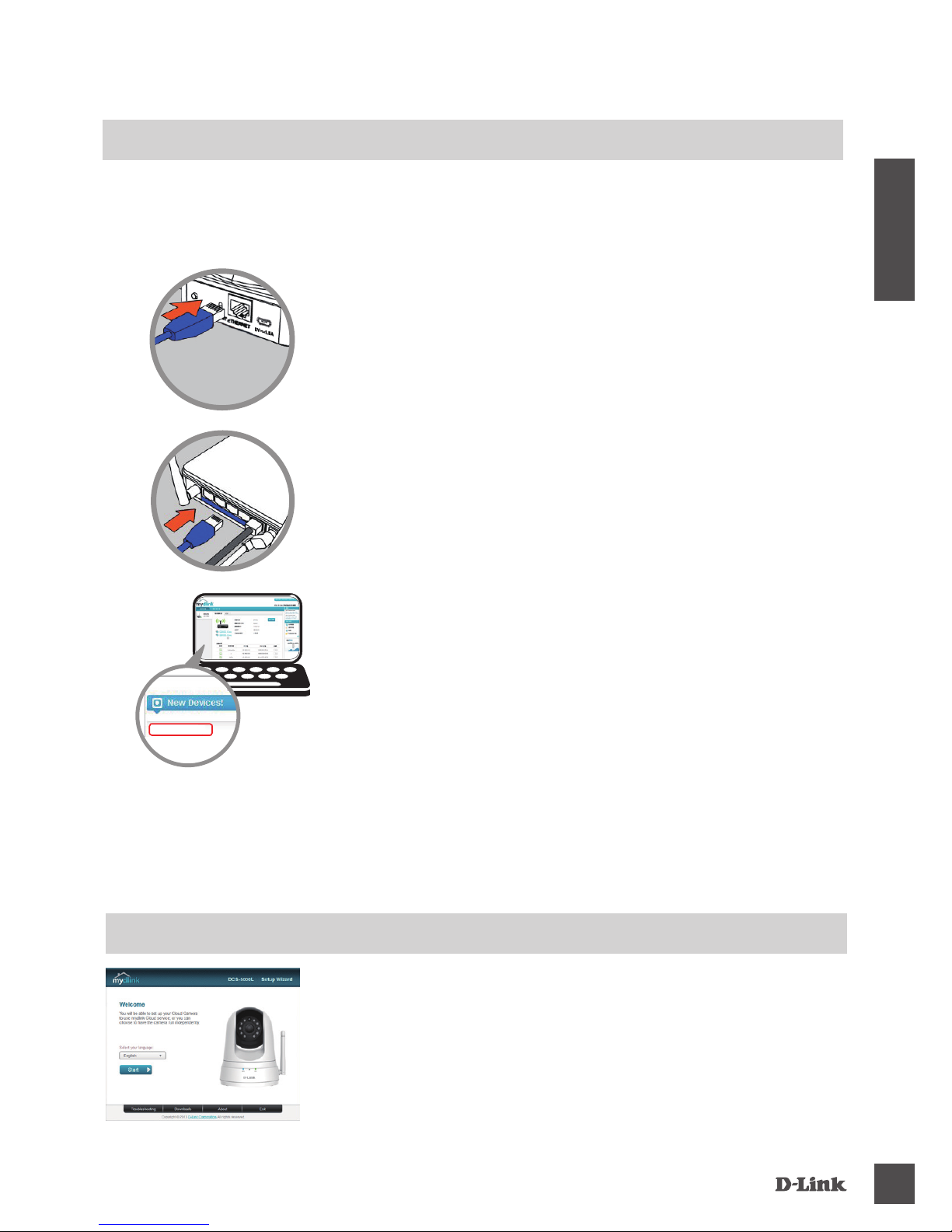

Step 2:
Connect the other end of the Ethernet cable to your D-Link Cloud
Router and connect the camera’s power adapter to a power outlet.
Step 3:
From any computer, open a web browser, go to
http://www.mydlink.com and log in to your account.
Click on the device name when the new device notication appears
to add the camera to your account. You can adjust the focus by
turning the ring on the front of the camera.
If you wish to connect your camera to your router with a wireless
connection, you can simply disconnect the Ethernet cable and move
the camera to its intended location.
DCS-5000L
Step 1:
Connect the power cable and Ethernet cable to your Cloud Camera.
PRODUCT SETUP
ZerO COnFigUraTiOn SeTUP

DCS-5000l
4
ENGLISH
mydlink PORTAL

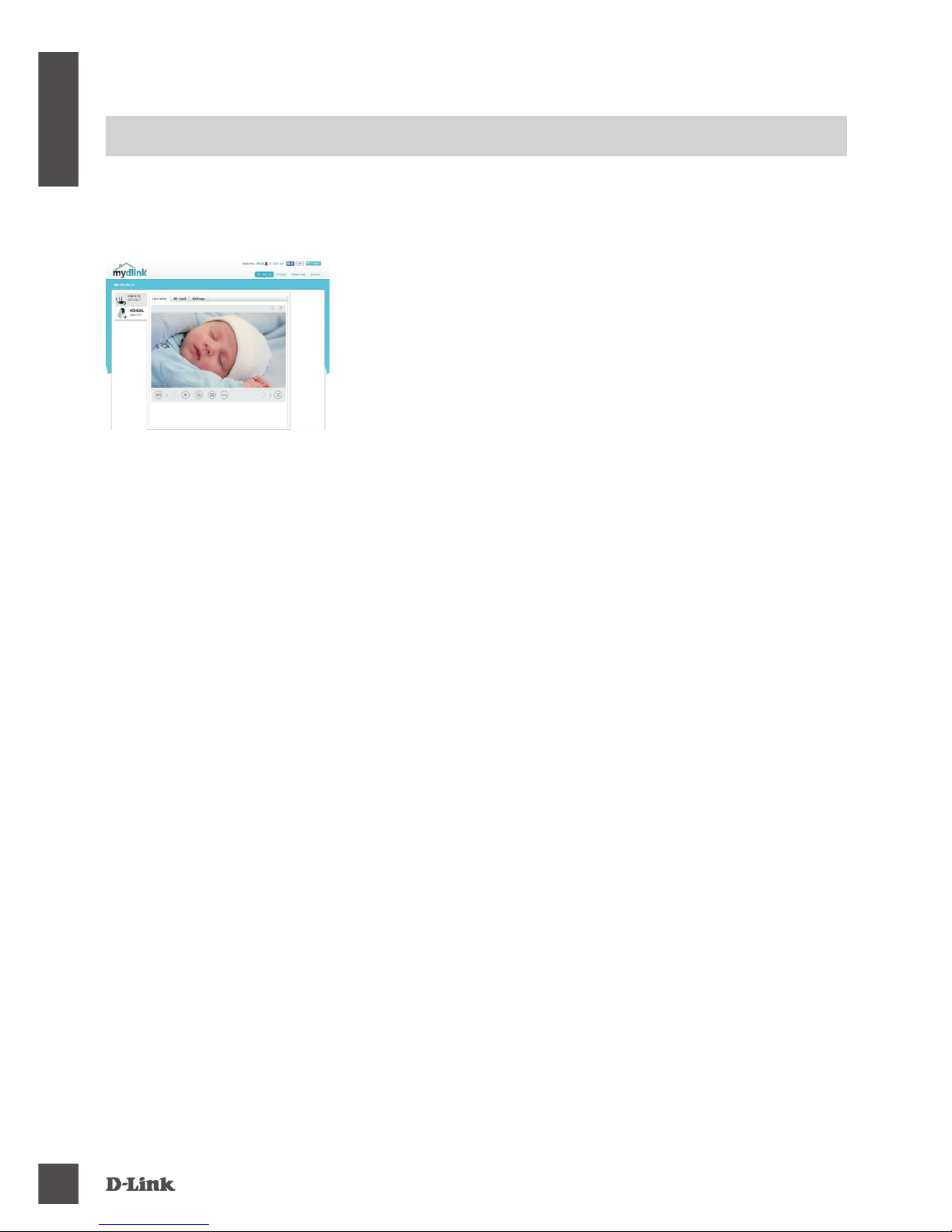

After registering your DCS-5000L camera with a mydlink account, you will be able to remotely
access your camera from the www.mydlink.com website. After signing in to your mydlink account,
you will see a screen similar to the following:
Step 1:
Open Internet Explorer and go to http://www.mydlink.com, then
sign into mydlink.
Step 2:
Select your camera from the device list, and your camera’s Live
View will appear.

DCS-5000l 5
ENGLISH

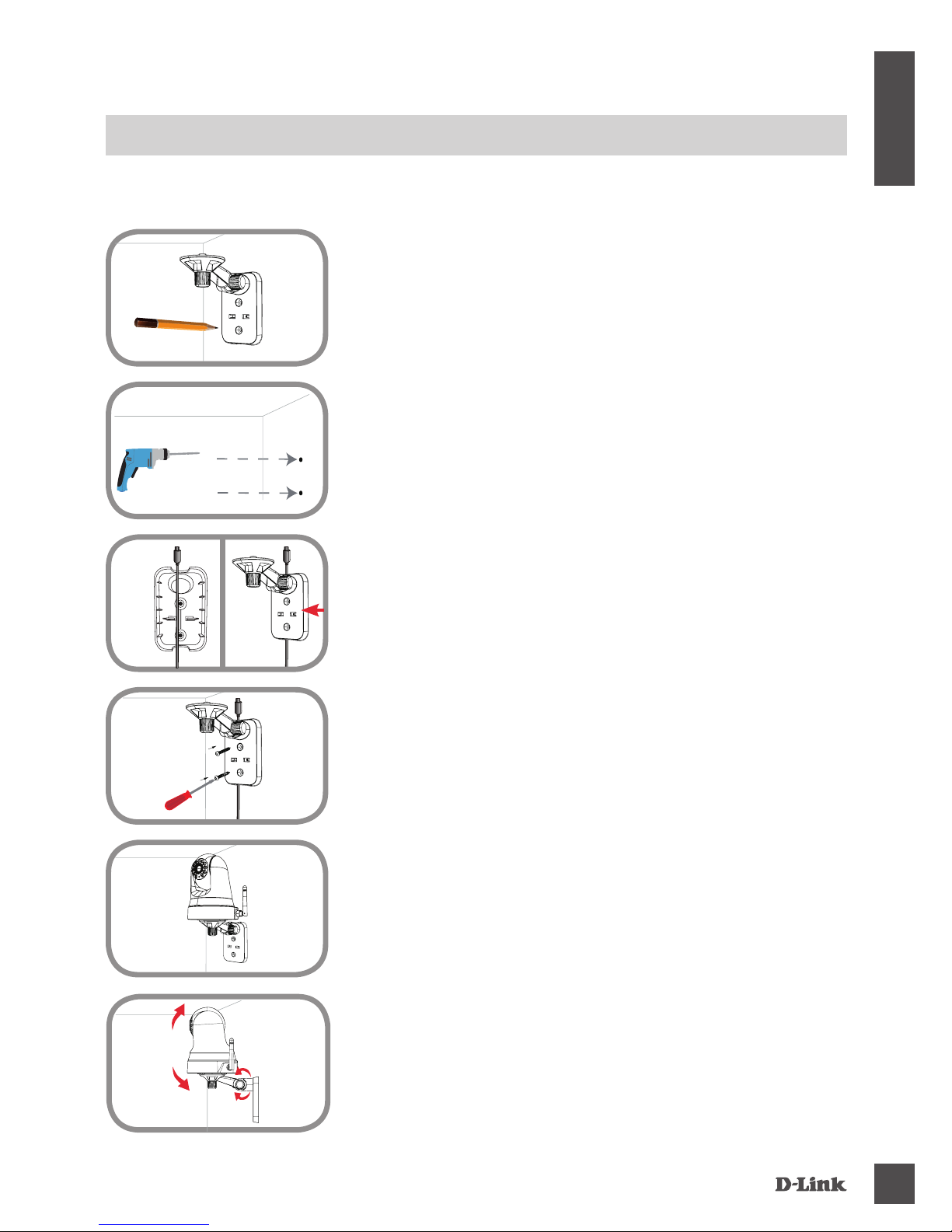

MOUNTING THE CAMERA
Please refer to the steps below to assist you with mounting the camera using the arm mount. We
suggest that you congure the camera before mounting.

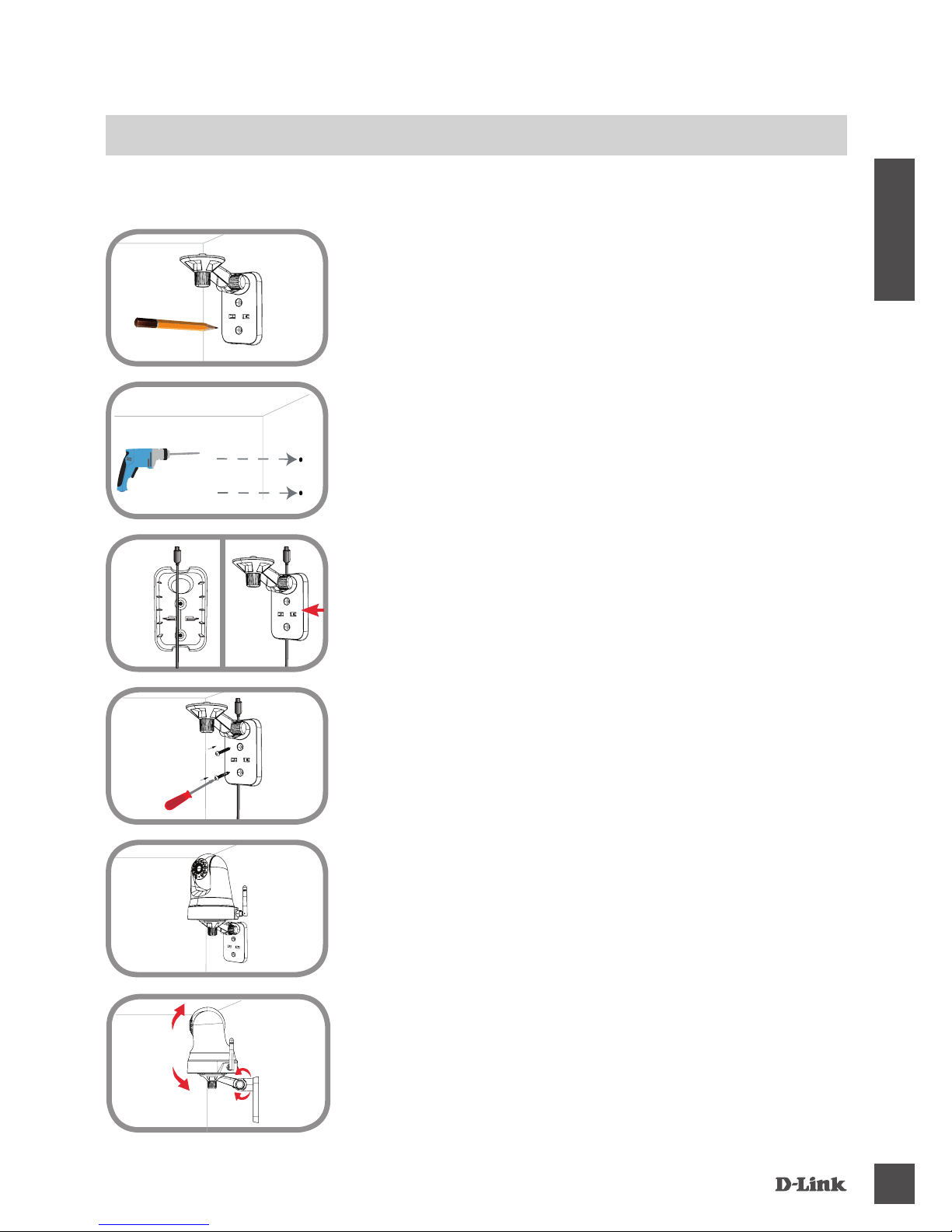

Step 1:
Place the arm mount where you want to position the camera and
use a pencil to mark the holes. Ensure the arm mount is oriented
correctly with adequate space for the camera to be mounted and
necessary cables to be routed.
Step 2:
Depending on the material of the wall or ceiling, use proper tools to
drill two holes 25mm deep with a 6mm drill bit where you marked.
After drilling the holes, insert the plastic anchors to support the
screws.
Step 4:
Fasten the mounting bracket to the wall using the screws provided.
Step 5:
Using the supplied thumbscrew, fasten the camera to the mounting
bracket. Connect the power cable to the camera.
Step 3:
If desired, the cable can be concealed behind the mounting bracket.
Run the cable through the back of the mounting bracket, securing
it with the built-in guides. Be sure to leave enough cable length
protruding to allow connection to the camera.
Step 6:
Adjust the angle of the arm on the mounting bracket as required.
Tighten the thumbscrew to lock the arm in place.

DCS-5000l
6
ENGLISH
TROUBLESHOOTING
SeTUP anD COnFigUraTiOn PrOBlemS
1. HOW DO I CONNECT MY CAMERA USING WPS?
We recommend that you use either the Zero Conguration or Setup Wizard method described earlier
in this guide as they will automatically congure your camera for your wireless network.
If you wish to use WPS to connect your camera, follow these steps:
• Press and hold the WPS button on the back of the camera for 5 seconds. The blue WPS status
LED will blink.
• Press the WPS button on your wireless router or access point within 60 seconds. On some
routers, you may need to log into the web interface and then click an onscreen button to activate
the WPS feature. If you are not sure where the WPS button is on your router or access point,
please refer to your router's user manual.
2. THE IMAGE IS OUT OF FOCUS.
You can turn the focus ring on the front of the camera to adjust the focus.
3. WHY IS THE CAMERA VIEW HAZY OR BRIGHT WHEN USING NIGHT VISION MODE?
The IR night vision lights on the camera may be reecting off of a nearby surface or window. Try
repositioning your camera to avoid reections or glare.

DCS-5000l 7
ENGLISH
TeChniCal SUPPOrT
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone]
Toll Free 1800-233-0000
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street -
City Light Building - oor 5
Nasrcity - Cairo, Egypt
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone]
General Inquiries: info.sa@ dlinkmea.com
Tech Support: support.sa@ dlinkmea.com
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

DCS-5000l
8
ENGLISH
TeChniCal SUPPOrT
Iran
Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest
St. , Argentine Sq. ,
Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
Türkiye
Büyükdere Cad. Ferro Plaza No:155
D: 1 K: 1 Zincirlikuyu / Istanbul
Tel: [phone]
Email: [email protected]

DCS-5000l 9
РУССКИЙ

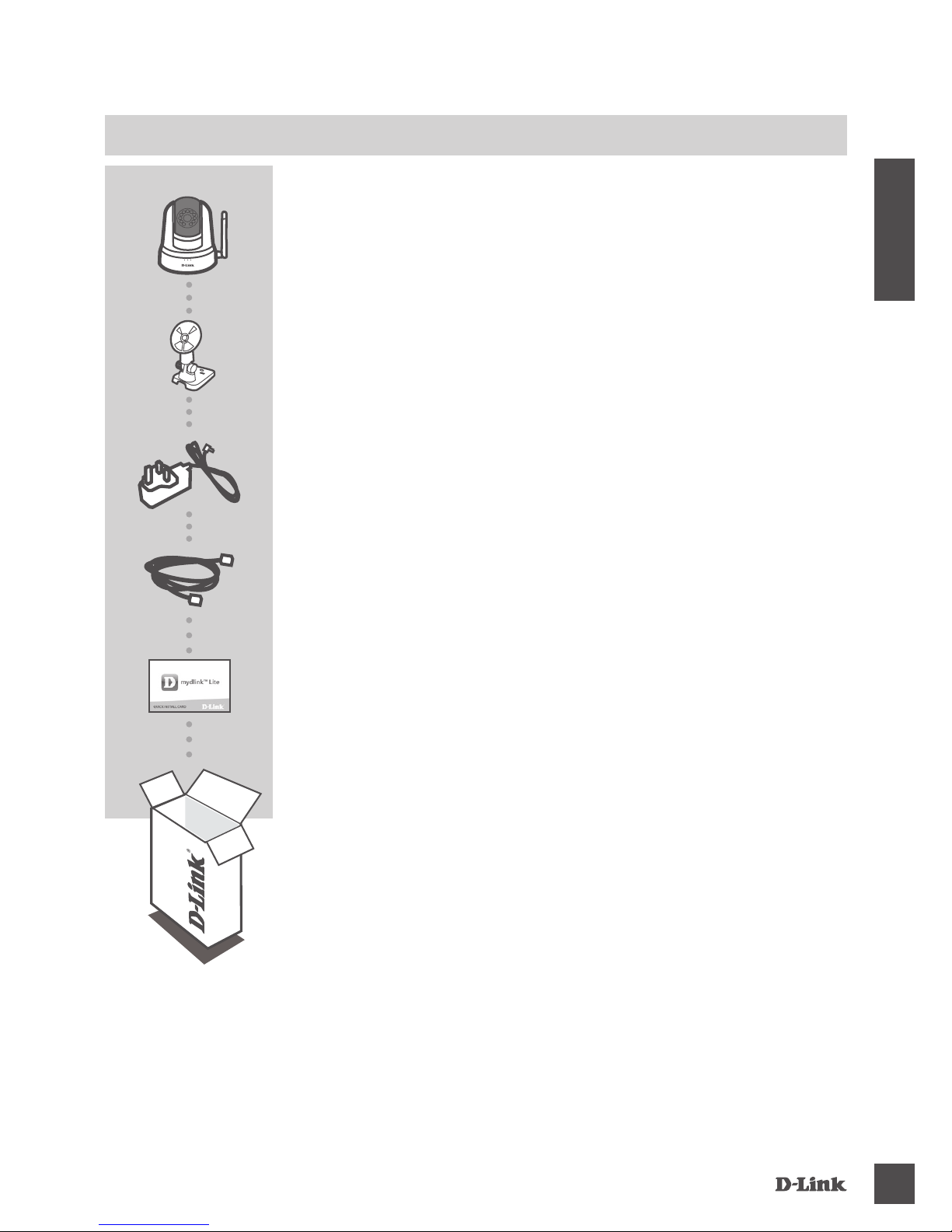

КОМПЛЕКТ ПОСТАВКИ
БЕСПРОВОДНАЯ ОБЛАЧНАЯ СЕТЕВАЯ КАМЕРА С
ПРИВОДОМ НАКЛОНА/ПОВОРОТА И ПОДДЕРЖКОЙ
НОЧНОЙ СЪЕМКИ
DCS-5000L
АДАПТЕР ПИТАНИЯ
КОМПЛЕКТ ДЛЯ МОНТАЖА
ETHERNET-КАБЕЛЬ 5 КАТЕГОРИИ
ДЛЯ ПОДКЛЮЧЕНИЯ КАМЕРЫ К МАРШРУТИЗАТОРУ И
НАСТРОЙКИ ПАРАМЕТРОВ
Если что-либо из перечисленного отсутствует, пожалуйста,
обратитесь к поставщику
КАРТОЧКА БЫСТРОЙ УСТАНОВКИ

DCS-5000l
10
РУССКИЙ
СИСТЕМНЫЕ ТРЕБОВАНИЯ
• Беспроводной маршрутизатор 802.11ac/n/g (рекомендуется облачный маршрутизатор D-Link)
• Широкополосное Интернет-соединение
• iPhone, iPad, Android или Windows Phone смартфон или планшетный ПК (пожалуйста,
перейдите на страницу магазина мобильных приложений, чтобы проверить совместимость
приложения с устройством)
Пожалуйста, следуйте приведенным ниже инструкциям, чтобы настроить камеру с поддержкой
mydlink.
Поздравляем, теперь камера DCS-5000L готова к использованию! Периодически проверяйте
наличие обновлений программного обеспечения на официальном Web-сайте D-Link, чтобы
гарантировать безопасность устройства и поддержку новейших функций.
Примечание: Если в процессе регистрации камеры возникли проблемы, или Вы приобрели
товар в открытой упаковке или перепроданный экземпляр, выполните полный сброс к
заводским настройкам путем нажатия и удерживания кнопки сброса на устройстве в течение
10 секунд. Камера при этом должна быть включена. Если Вы возвращаете устройство
продавцу (в торговую точку), пожалуйста, выполните процедуру полного сброса, чтобы
удалить с устройства любые персональные данные.
Шаг 1: Загрузите приложение mydlink Lite на Ваше мобильное устройство с iTunes App Store,
Google Play или Windows Store.
Шаг 2: Запустите приложение mydlink Lite и создайте новую учетную запись или войдите под
существующей учетной записью. Следуйте инструкциям на экране, чтобы настроить
камеру.
Когда появится запрос на сканирование QR-кода, используйте код, указанный на
карточке быстрой установки из комплекта поставки или на этикетке устройства.
УСТАНОВКА
НАСТРОЙКА КАМЕРЫ С ПОМОЩЬЮ MYDLINK LITE

DCS-5000l 11
РУССКИЙ
Если у Вас есть облачный маршрутизатор D-Link, можно воспользоваться механизмом
Zero Conguration. Эта функция автоматически настраивает параметры камеры и добавляет
ее к Вашей учетной записи mydlink.
Шаг 2:
Подключите Ethernet-кабель к облачному маршрутизатору
D-Link. Подключите адаптер питания камеры к электрической
розетке.
Шаг 3:
Откройте Web-браузер на любом компьютере, перейдите на
Web-сайт http://www.mydlink.com и авторизуйтесь под учетной
записью mydlink.
Когда появится сообщение об обнаружении нового устройства,
нажмите на него, чтобы добавить камеру к учетной записи
mydlink. Можно отрегулировать фокус, поворачивая кольцо на
передней части камеры.
Если необходимо подключить камеру к маршрутизатору с
помощью беспроводного соединения, просто отключите
Ethernet-кабель и переместите камеру в требуемое место.
DCS-5000L
Шаг 1:
Подключите кабель питания и Ethernet-кабель к камере.
УСТАНОВКА
МЕХАНИЗМ ZERO CONFIGURATION
ИСПОЛЬЗОВАНИЕ МАСТЕРА УСТАНОВКИ
Если облачный маршрутизатор D-Link отсутствует, используйте
любой компьютер с операционной системой Windows или Mac для
того, чтобы выполнить процесс установки с помощью Мастера
установки, который Вы можете загрузить с сайта http://www.
mydlink.com/support.

DCS-5000l
12
РУССКИЙ
ПОРТАЛ mydlink
После регистрации DCS-5000L в сервисе mydlink Вы сможете получить удаленный доступ к
камере через Web-сайт www.mydlink.com. После авторизации под учетной записью mydlink Вы
увидите окно, представленное ниже:
Шаг 1:
Откройте Internet Explorer и перейдите на сайт http://www.
mydlink.com, затем авторизуйтесь под учетной записью mydlink.
Шаг 2:
Выберите камеру из списка устройств, после чего появится окно
видеотрансляции камеры.

DCS-5000l 13
РУССКИЙ
МОНТАЖ КАМЕРЫ
При монтаже камеры с использованием кронштейна, пожалуйста, обратитесь к инструкции,
приведенной ниже. Рекомендуется выполнить настройку камеры до ее монтажа.
Шаг 1:
Поместите кронштейн на то место, где планируется установить
камеру, и разметьте карандашом отверстия. Убедитесь в том,
что кронштейн располагается надлежащим образом, а также в
том, что для монтажа камеры и прокладки необходимых кабелей
достаточно пространства.
Шаг 2:
В зависимости от материала, из которого сделана стена
или потолок, используйте подходящие инструменты, чтобы
просверлить два отверстия глубиной 25 мм сверлом диаметром
6 мм в размеченном месте. Затем вставьте пластмассовые
анкеры для удержания винтов.
Шаг 4:
Прикрепите кронштейн к стене с помощью входящих в комплект
поставки винтов.
Шаг 5:
Используя входящий в комплект поставки винт, прикрепите
камеру к кронштейну. Подключите кабель питания к камере.
Шаг 3:
При необходимости кабель питания для камеры может быть
спрятан за кронштейном. Протяните кабель, закрепив его
встроенными направляющими, через заднюю часть кронштейна.
Обязательно оставьте необходимую длину кабеля для
возможности подключения камеры.
Шаг 6:
Отрегулируйте положение кронштейна. Затяните винт, чтобы
зафиксировать его в требуемом положении.

DCS-5000l
14
РУССКИЙ
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРОБЛЕМЫ УСТАНОВКИ И НАСТРОЙКИ
1. КАК ПОДКЛЮЧИТЬ КАМЕРУ С ПОМОЩЬЮ WPS?
Рекомендуется воспользоваться технологией Zero Conguration или Мастером установки,
описанными ранее в данном руководстве, которые автоматически настроят камеру для работы
в беспроводной сети.
Если Вы хотите использовать WPS для подключения камеры, выполните следующие шаги:
• Нажмите и удерживайте кнопку WPS на задней панели камеры в течение 5 секунд.
Индикатор состояния WPS будет мигать синим цветом.
• Нажмите кнопку WPS на беспроводном маршрутизаторе или точке доступа в течение 60
секунд. На некоторых маршрутизаторах, возможно, потребуется активировать функцию
WPS на Web-интерфейсе. Если Вы не уверены, где на маршрутизаторе или точке
доступа находится кнопка WPS, пожалуйста, обратитесь к руководству пользователя
маршрутизатора.
2. ИЗОБРАЖЕНИЕ РАСФОКУСИРОВАНО.
Поворачивая кольцо фокусировки на передней части камеры, можно отрегулировать фокус.
3. ПОЧЕМУ НА ИЗОБРАЖЕНИИ С КАМЕРЫ НАБЛЮДАЕТСЯ ДЫМКА ИЛИ ЯРКИЙ СВЕТ
ПРИ ИСПОЛЬЗОВАНИИ РЕЖИМА НОЧНОГО НАБЛЮДЕНИЯ?
Возможно, свет от инфракрасных светодиодов камеры отражается от близлежащей
поверхности или окна. Попробуйте изменить положение камеры.

DCS-5000l 15
РУССКИЙ
СИСТЕМНЫЕ ТРЕБОВАНИЯ
Microsoft Windows® 8/7/Vista/XP, Mac с OS X 10.6 или
выше
ПК с частотой процессора 1,3 ГГц или выше и не
менее 128 МБ RAM
Internet Explorer 7, Firefox 12, Safari 4, Chrome 20 или
выше с поддержкой Java
СЕТЕВЫЕ ПРОТОКОЛЫ
IPV4, ARP, TCP, UDP, ICMP
DHCP-клиент
NTP-клиент (D-Link)
DNS-клиент
DDNS-клиент
SMTP-клиент
FTP-клиент
HTTP-сервер
PPPoE
UPnP Port Forwarding
LLTD
Bonjour
СЕТЕВОЕ СОЕДИНЕНИЕ
10/100 BASE-TX Fast Ethernet
802.11b/g/n WLAN
БЕСПРОВОДНОЕ ПОДКЛЮЧЕНИЕ
802.11b/g/n с шифрованием WEP/WPA/WPA2
WPS
ВЫХОДНАЯ МОЩНОСТЬ ПЕРЕДАТЧИКА
11b –18,97 dbm
11g – 16,70 dbm
11n (20 МГц) –17,64 dbm
SDRAM
32 МБ
ФЛЭШ-ПАМЯТЬ
8 МБ
КНОПКА RESET
Сброс к заводским настройкам
ВИДЕО-КОДЕКИ
MJPEG
JPEG для стоп-кадров
ХАРАКТЕРИСТИКИ ВИДЕО
Настройка качества и размера изображения
Переворот и зеркальное отображение
РАЗРЕШЕНИЕ
640 x 480 до 30 кадров/с
320 x 240 до 30 кадров/с
ЛИНЗА
Фокусное расстояние: 2,3 мм, F2.0
СЕНСОР
1/5-дюймовый VGA CMOS-сенсор
ИНФРАКРАСНАЯ ПОДСВЕТКА
Светочувствительный датчик и 10 ИК светодиодов с
дальностью освещения 5 метров
МИНИМАЛЬНОЕ ОСВЕЩЕНИЕ
Цветной режим: 1 люкс @ F2.0 (День)
Ч/Б режим: 0 люкс @ F2.0 (Ночь)
УГЛЫ ОБЗОРА
По горизонтали: 81,26°
По вертикали: 65,66°
По диагонали: 94,27°
УГОЛ ПОВОРОТА/НАКЛОНА
Угол поворота: От -170° до +170° (Всего 340°)
Угол наклона: От -25° до +90° (Всего 115°)
ЦИФРОВОЕ УВЕЛИЧЕНИЕ
До 4x
УПРАВЛЕНИЕ 3A
AEC (Auto Exposure Control) (Автоматическая
регулировка выдержки)
AWB (Auto White Balance) (Автоматическая настройка
баланса белого)
AES (Auto Electronic Shutter) (Автоматическое
управление электронным затвором)
БЛОК ПИТАНИЯ
Вход: 100-240 В переменного тока, 50/60 Гц
Выход: 5 В постоянного тока, 1,5 А
РАЗМЕРЫ
Только камера – 116,4 x 109,1 x 133,6 мм
Камера с кронштейном – 116,4 x 109,1 x 230,0 мм
ВЕС
Устройство: 292,8 г
Подставка: 60,8 г
МАКС. ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ
4,8 Вт
РАБОЧАЯ ТЕМПЕРАТУРА
От 0 ˚C до 40 ˚C
ТЕМПЕРАТУРА ХРАНЕНИЯ
От -25 ˚C до 70 ˚C
ВЛАЖНОСТЬ ПРИ ЭКСПЛУАТАЦИИ
От 20% до 85% RH без конденсата
ВЛАЖНОСТЬ ПРИ ХРАНЕНИИ
От 5% до 95% RH без конденсата
СЕРТИФИКАТЫ
FCC Class B
IC
C-Tick
CE
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

DCS-5000l
16
РУССКИЙ
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Россия
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
Україна
Київ, вул. Межигірська, 87-А
Тел.: [phone]
E-mail: [email protected]
Moldova
Chisinau; str.C.Negruzzi-8
Tel:[phone]
E-mail:[email protected]
Беларусь
Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]
E-mail: [email protected]
Қазақстан
Алматы, қ. Құрманғазы,143 үй
Тел.: [phone]
E-mail: [email protected]
Հայաստան
Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [email protected]
საქართველო
თბილისი, მარიჯანის ქუჩა N4
ტელ.: [phone]
E-mail: [email protected]
Latvija
Rīga, Lielirbes iela 27
Tel.: [phone]
E-mail: [email protected]
Lietuva
Vilnius, Žirmūnų 139-303
Tel.: [phone]
E-mail: [email protected]
Eesti
E-mail: [email protected]
