1 General Descriptions
1.1 Model Features
zTablet display and portable DVD player
zVideo: DVD, VCD, Kodak picture CD, JPEG readable
zAudio: CD, CD-R, CD-RW, MP3
z7” ,8” active-matrix TFT LCD panel with wide-screen aspect ratio
zCredit-card-size wireless remote control
zRechargeable battery pack
z12-volt car cigarette lighter cable
zUniversal AC/DC power adapter
zDolby digital output
zAudio / Video output connection
zBuilt-in stereo speakers
zBuilt-in stereo headphone jack
zSupport DivX format decoding（Option）
zBuilt-in SD / MMC memory card reader interface（Option）
zIntegrated USB v1.1 host controller（Option）
zSupport Digital Photo Frame
zProgressive Scan video output
zPortable DVD carry bag and car harness (option)

- 2 -
1.2 Information
Disk Format DVD, VCD, CD, CD-R, CD-RW, MP3, Kodak
Picture CD
Video :
Video System NTSC / PAL
Video Decompression MPEG-4, MPEG-2, MPEG-1
Video Output 1.0 Vpp / 75ΩSync , minus
Audio :
Audio Characteristic 2 – Channel Analog
5.1 – Channel digital output
Analog Output 2.0 V / 10KΩ
Frequency Response DVD : 48 KHz sampling : 4Hz ～22 KHz
96KHzSampling:4Hz ～44 KHz
CD : 4Hz ～20KHz
S / N ratio < = - 65 dB
Dynamic Range < = - 85 dB
Distortion < = 0.01 %
Digital Output SPDIF
Speaker Stereo speakers, 0.5W x 2
Headphone Jack
LCD Display 7", 8” wide-screen active-matrix TFT type
Terminal :
Headphone Headphone Jack
Audio / Video Section Audio output jack x1
Video output jack x1
P-scan output x1
Coaxial output jack x1
SD/ MMC memory card reader (option) x1
USB host (option) x1
Power Adaptor :
Line Voltage AC 100 - 240 VAC ±10% (50/60Hz) Adapter
Power Consumption 15W
Remote Control DC 3V , Infra – red
Dimension 210 x 155 x 43.2 (mm)
Weight 740g (around)

- 3 -
Accessories
¾Remote Controller with 3V
Battery
¾12-volt Car Cigarette
Lighter Cable
¾Audio / Video signal cable
¾P-scan cable (option)
¾Rechargeable Battery Pack
¾Universal AC/DC Power Adapter
¾Carry bag and car harness (option)

- 4 -
2 Electrical Characteristics
2.1 Optical Characteristics
Parameter Specifications Unit
Screen Size 7” (16:9) / 8” (16:9) inch
Display Format 154.08 (H) x 86.58 (V) / 180.72 (H) x 94.27(V) dot
Dot Pitch 0.321 (H) x 0.37 (V) / 0.378 (H) x 0.429 (V) mm
Outline Dimension 164.9 (W) x 100.0 (H) x 5.7 (D)(typ.) /
193.0 (W) x 108.3 (H) x 6.7 (D)(typ.) mm
Surface Treatment Anti-Glare / Anti-Glare
Weight 160（Max）/ 198 +- 3 g
2.2 Electrical Characteristics
zDVD/ SVCD/ VCD/ CD/ SD Card/ MMC Card system decoding, packeted element streams
and audio, video element streams.
zFully digital servo processing (focusing, tracking, sledge and spindle servo control)
zFully digital calibration (focusing/ tracking offset and balance)
zDigital phase lock loop with phase equalizer
zSupport Audio/ Video/ Photograph decoding and programming
zTV signal encoding, interlace and progressive scan operation
zEmbedded micro-controller, up to 50MHz operating frequency
zBuilt in PLL to allow a single 27 MHz clock source input
z1.8V and 3.3V dual power supply, 256 pin PQFP

- 5 -
2.3 System Block Diagram

- 6 -
3 Power
3.1 Power Supply
zInput voltage:
Normal voltage: 100 to 240 Vac.
Variation range: 90 to 264 Vac.
zInput frequency:
Normal frequency: 50 to 60 Hz.
Variation range: 47 to 63 Hz.
zInput current: 0.6 arms max. at any input voltage and max. DC output rated load.
zInrush current: 70 amps max. cold start at 240 Vaz. Input, with rated load and 25℃ambient.
zAC leakage current: 0.25 mAmax. at 240 Vac. Input.
3.2 Rechargeable Battery
zOutput Voltage：7.2~6.0V
zCut-off Voltage：5.7~6.0V
zCharge voltage：The battery pack should be charged when the input voltage is from11V to 15V
zCharger：a.) 12V/1.25A adaptor.
b.) 12V/1.25A adaptor and Portable DVD
zLED is in red color when the battery pack is in charging; and turns off LED when batter pack
is full.
zIf the battery pack is in Full status, no matter use adaptor charge directly or link DVD to
charge again, the LED must be turn off LED in 15 min.
zThe cycle life of battery pack has more than 300 cycles.
zCharge: The battery pack must be able to charge when used the 12V/1.25A adaptor or
12V/1.25A adaptor and portable DVD (power off status).
zDischarge: Using the battery pack as the power source for portable DVD that in DVD disc
playing mode, the discharging time must be exceed 2.5hrs.
3.2.1 Electrical Protection
zThe battery pack shall be capable of withstanding a continuous short circuit output
without damage.

- 7 -
zThe battery pack shall return to normal operation only after the fault has been removed.
zA thermal fuse must be added on the surface of cell body to protect the battery pack.
zA polyswitch must be added to protect the battery pack.
zCharge & Play Time of Battery Pack
Charge Time
(hr) DVD Title Play Time (hr)
NiMH 3100mAh 4.0 2.5

- 8 -
4 Physical Characteristics

- 9 -

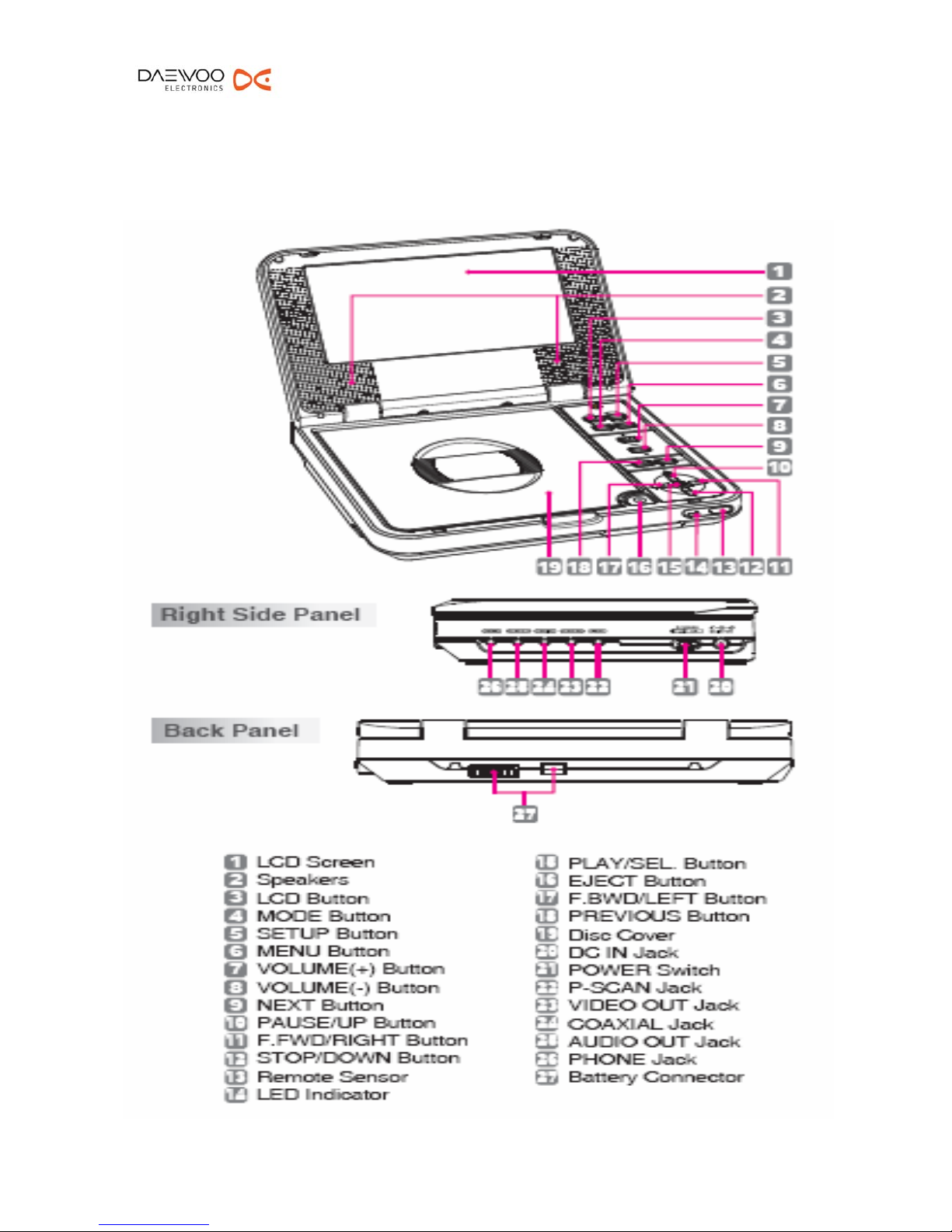

- 10 -

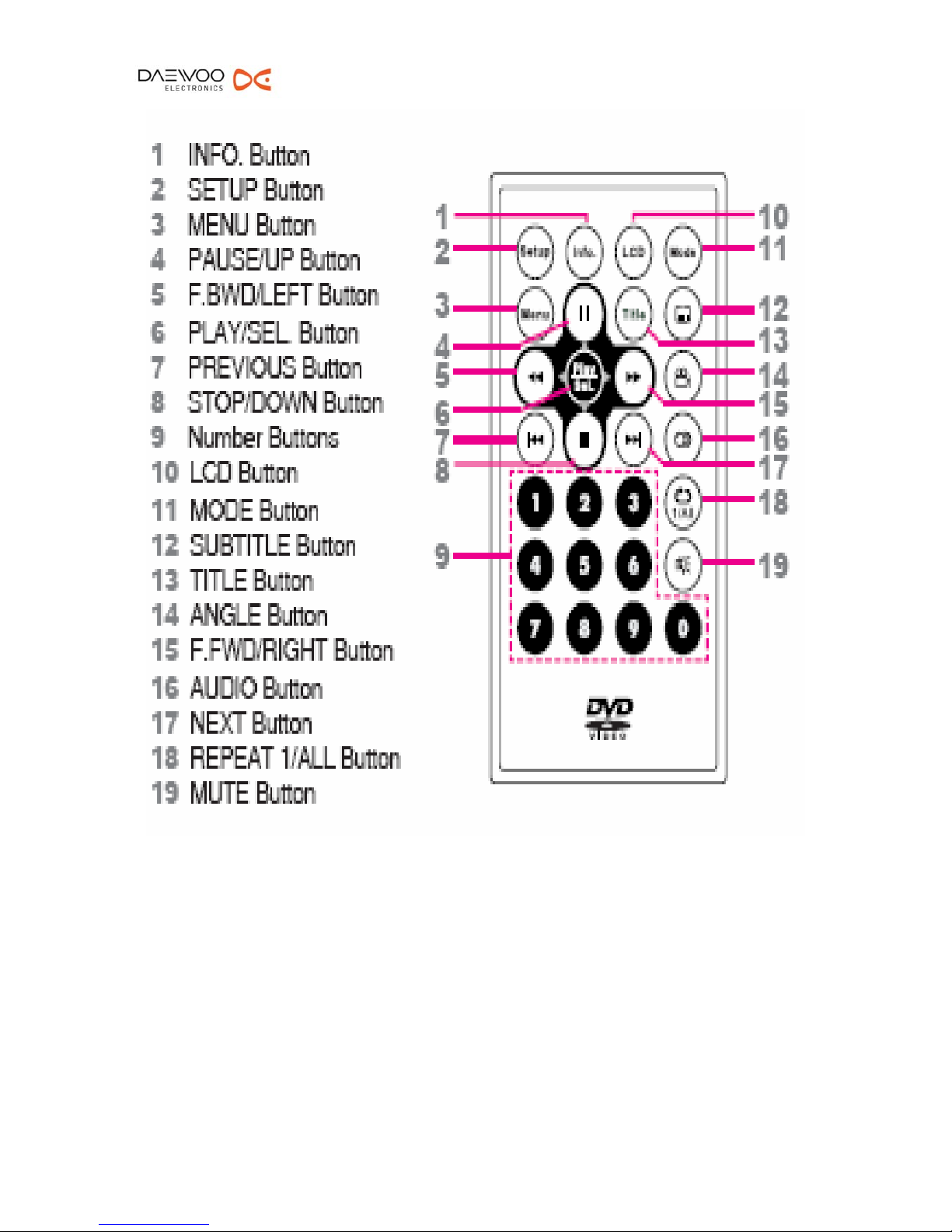

4.1 Outline Dimension
z210mm(L) x 155mm(W) x 43.68mm(H)

- 11 -

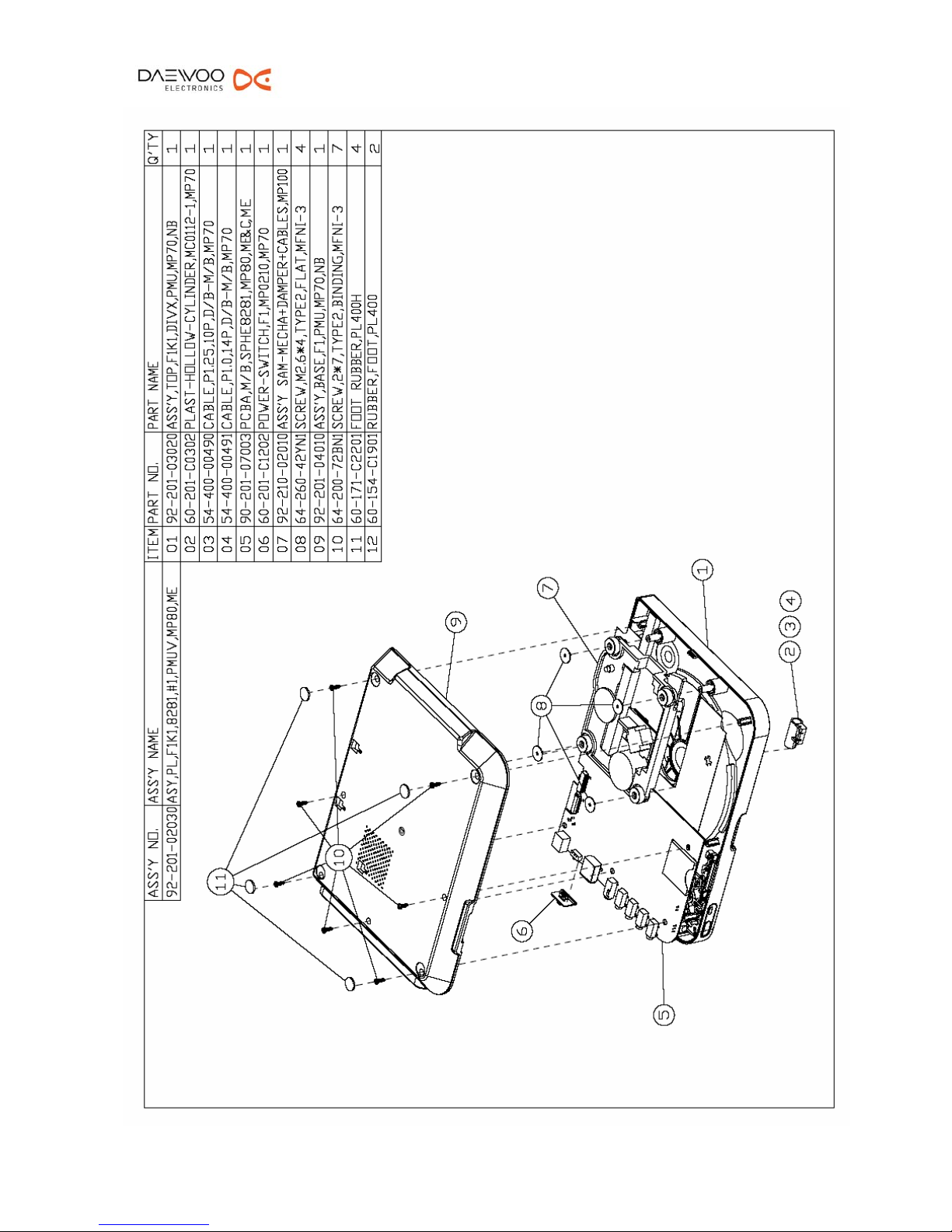

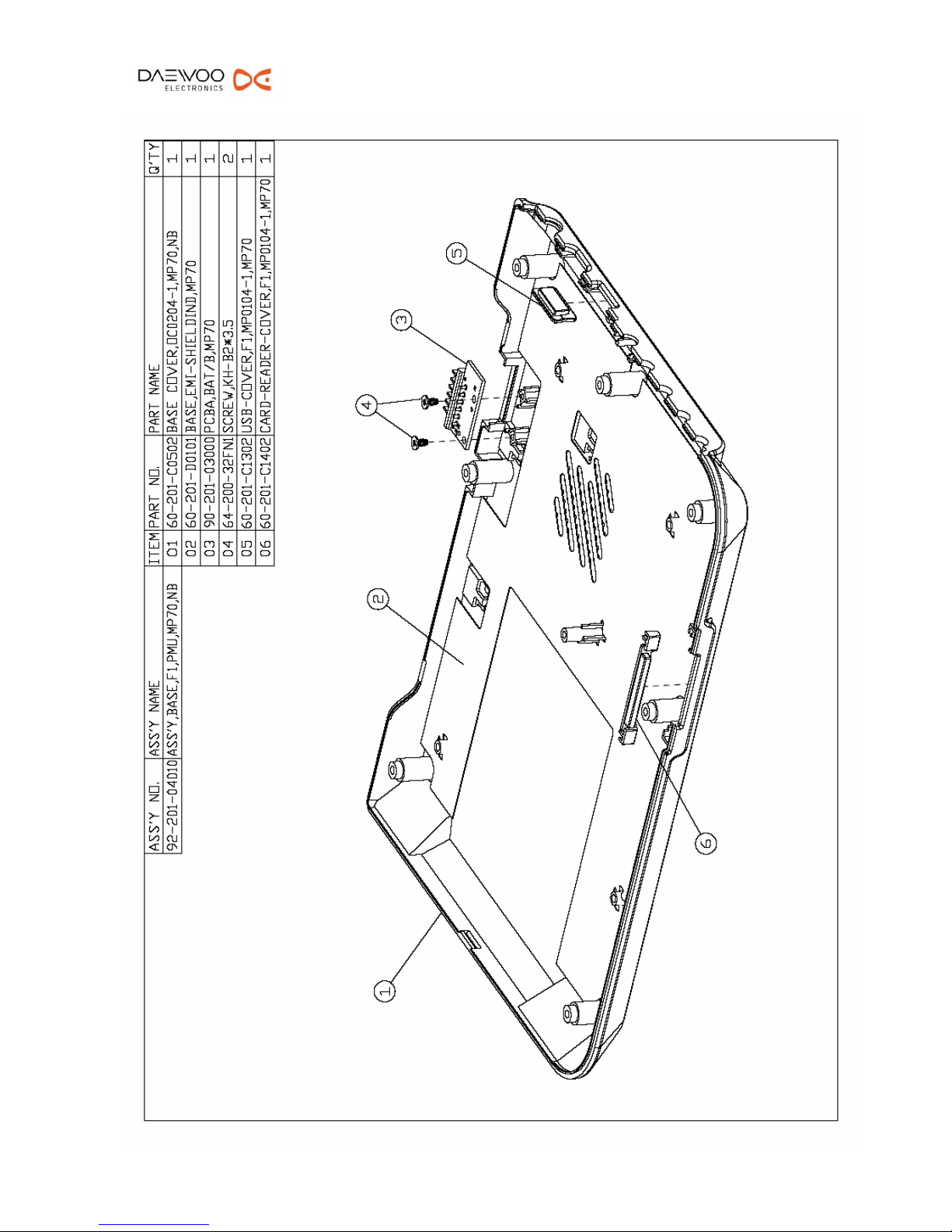

4.2 Spare Parts Structure Drawing
DPC-7600

- 12 -

- 13 -

- 14 -

- 15 -

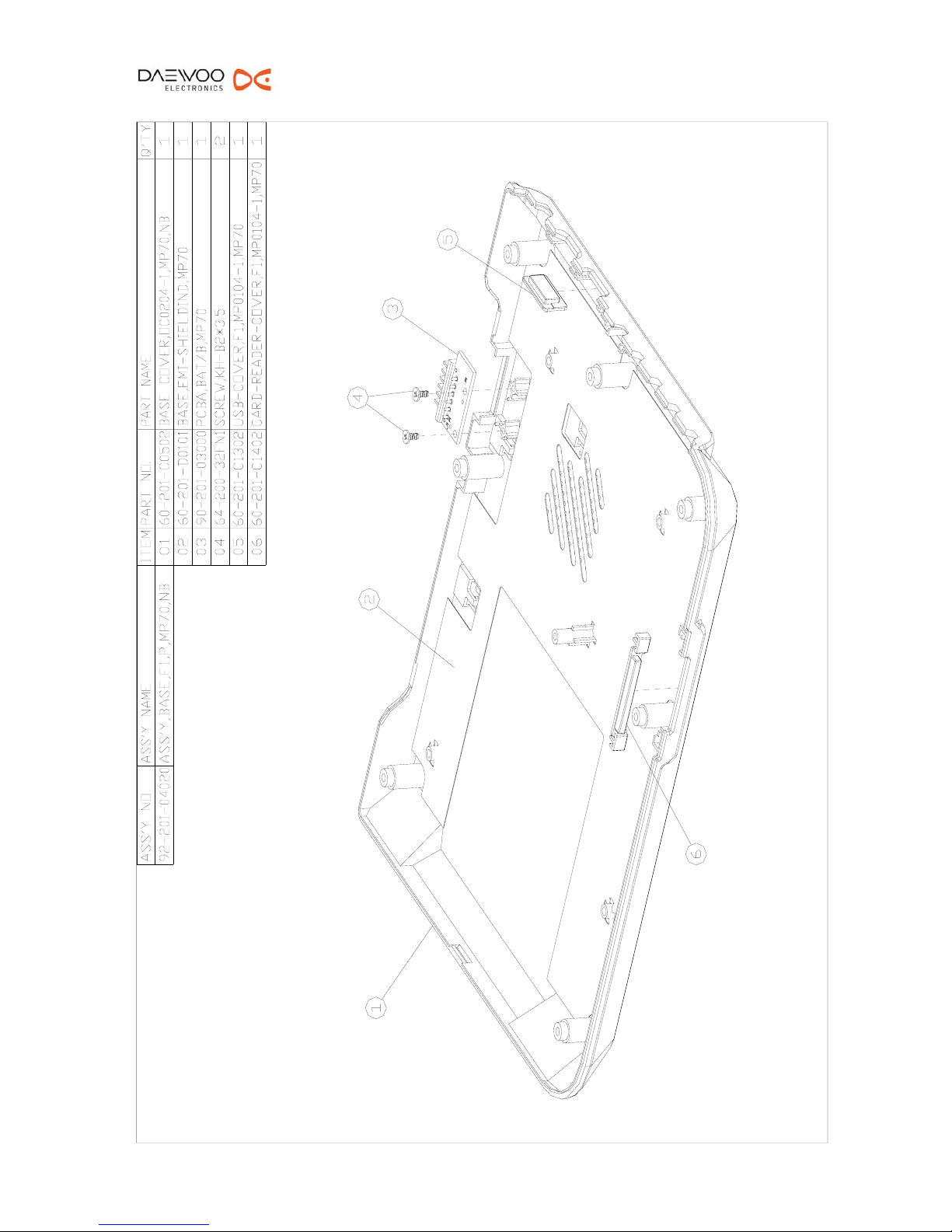

DPC-8600

- 16 -

- 17 -

- 18 -
