Daikin EKHWP500B User manual

Expansion package to connect the Daikin Altherma low
temperature to the EKHWP500B hot water storage tank
Installation manual
Installationsanleitung
Installatiehandleiding
Manuale d'installazione
Manual de instalación
Manuel d'installation
EKDVCPLT5X

I
H
B (2x)
DE
M(12x)
K (2x)
L
C (2x)
J
NO
A (2x) XAN
XAL
GB BE, NL IT ES FR
– Documentation Dokumentation Documentatie Documentazione Documentación Documentation
ACorrugated pipe Wellrohr Gegolfde pijp Tubo corrugato Tubo corrugado Tube annelé
BBall valve Kugelhahn Kogelkraan Válvula de bola
CActuator switch valve Antrieb Umschaltventil
Actuator schakelklep Attuatore valvola Actuador válvula Moteur vanne d'inversion
DAngle bracket Winkel Hoeksteun Angolare Codo Coude
EManual vent Handentlüfter Manuele ontluchter Disareatore Purgador manual Purgeur manuel
HSensor plug Fühlerstopfen Sensor plug Connettore sonda Bouchon sonde
I Storage tank sensor Speicherfühler Opslagtank sensor Sensore accumulo Sonda ACS Sonde ballon
J
KSwitching valve Umschaltventil Omschakelkleb
L Racor "TE"
MFlat seal Flachdichtung Vlakke dichting Guarnizione piana Junta plana Joint plat
NVerbindungsstück Aansluitleiding Racor de conexión
O Racor "TE"
XAL
XAN
Verbindungsklemme
Antrieb
Connector actuator Aansluiting actuator Collegamento
Attuatore Conexión actuador Connexion Moteur
Content / Inhalt / Inhoud / Contenuto / Contenido / Contenu
008.14 186 99_03
EKDVCPLT5X
2
Content / Inhalt / Inhoud / Contenuto / Contenido / Contenu
Raccord en T
Raccord en T
Vanne d'inversion
Tapón del sensor
Raccordo T
Raccordo T
Valvola a sfera
DE, AT, CH
Valvola deviatrice
STB-Bridge
T-pipe
Connection pipe
T-pipe T-Stück
T-Stück
STB-Brücke STB-brug STB-Ponte
Tubo di
connessione
Válvula de
conmutación
STB-Puente
Robinet à boisseau
sphérique
STB-pont
Raccord de connexion
T-pijp
T-pijp

EHBX
EBLQ
< A A
46
184 230
17870
74
197,5
128,5
143,5
206,5
0
X
1
2
3
4
5
6
7
8
9
10
11
141,5
141,5
790
790
144,5
214,5
392,5
177,5
230,5
318,5
364,5
502,5
548,5
594,5
640,5
0
17
7
12
4
8
3
16
19
248 216,5
252,5
240,5
Installation / Installation / Installatie / Installazione / Instalación / Installation
008.14 186 99_03
EKDVCPLT5X 3
Placement / Aufstellung / Plaatsing / Collocazione / Colocación / Disposition de montage
Dimensions / Abmessungen / Aufmeting /
Dimensioni / Dimensiones / Dimensions

21 9 10
3
5
6
4
8 12 713 3UV1
3UV2
B
A
AB
!
3UV1
B
A
AB
!
3UV2
GB BE, NL IT ES FR
1 Return Altherma Rücklauf Altherma Ritorno Altherma Retorno Altherma Retour Altherma
2 Rücklauf Heiznetz
Ritorno rete di
riscaldamento
Retorno red de
calefacción
3 Speicherladung
Vorlauf
Stroom opslagtank
laden
Mandata caricamento
del bollitore
Carga del acumulador,
impulsión
Charge du ballon
départ
4 Speicherladung
Rücklauf
Ritorno caricamento
del bollitore
Carga del acumulador,
retorno
Charge du ballon
retour
5 Return heating
support
Heizungsunter-
stützung Rücklauf
Ritorno riscaldamento
ausiliario
Apoyo calefacción,
retorno
6 Flow heating
support
Heizungsunter-
stützung Vorlauf
Stroom
hulpverwarming
Mandata
riscaldamento
ausiliario
Apoyo calefacción,
impulsión
7 Flow Altherma Vorlauf Altherma Stroom Altherma Mandata Altherma Impulsión Altherma Départ Altherma
8 Angle bracket with
manual vent
Winkel mit
Handentlüfter
Hoeksteun met
manuele ontluchter
Angolare con
sfiatatoio manuale
Codo con purgador de
aire manual
Equerre avec purge
manuelle
9 Flow central
heating Vorlauf Heiznetz Stroom centrale verwarming
Mandata rete
riscaldamento
Impulsión red de
calefacción
10 3-way switch valve
3UV1
3-Wege-
Umschaltventil 3UV1
3-weg omschakelkleb
3UV1
Válvula de conmutación
de 3 vías 3UV1
11 Ventilkörper Kleplichaam Corpo valvola Cuerpo de la válvula Corps de vanne
12 3-way switch valve
3UV2
3-Wege-
Umschaltventil 3UV2
3-weg omschakelkleb
3UV2
Válvula de conmutación
de 3 vías 3UV2
13 Booster-Heater Booster-Heater Booster-Heater Booster-Heater Booster-Heater Booster-Heater
Installation / Installation / Installatie / Installazione / Instalación / Installation
008.14 186 99_03
EKDVCPLT5X
4
Assembling / Montage / Montage / Montaggio / Ensamblaje / Montage
Vanne d'inversion 3-
voies 3UV2
Vanne d'inversion 3-
voies 3UV1
Départ réseau de
chauffage
Appoint de
chauffage départ
Appoint de
chauffage retour
Retour réseau de
chauffage
Valvola selettrice a 3
vie 3UV2
Valvola selettrice a 3
vie 3UV1
Terugkeer Altherma
Terugkeer centrale
verwarming
Terugkeer obslagtank
laden
Terugkeer
hulpverwarming
DE, AT, CH
Valve body
Return central
heating
Flow storage tank
charging
Return storage
tank charging

136 14 98 10 X2M
1 2 1a 2a 3 4 5 6 7 8 8a 9 10 13 13a 14 21 28 29 30 31 32 33 34 35
THERMOSTAT
M2S
SHUT-OFF
VALVE
Q2L/Q3L
BSH THERMAL
PROTECTOR
M3S
3 WAY-VALVE L N C/H OUTPUT
DHW
PUMP
X2M
421
M
A
B
3UV1
(CH/DHW)
M
A
B
3UV2
RTB STB
BLKBRN
GRY 108
9
BLK BRN GRY
6 8 9
XAN
XAL
EHBX / EBLQ
DAIKIN EKHWP500B
DAIKIN Altherma EHBX
DAIKIN Altherma EBLQ
>GB< Warning notices, installation >IT< Attenzione, installazione
>DE< Warnhinweise, Installation >ES< Advertencia, instalación
>BE< Waarschuwing, Installatie >FR< Avertissement, installation
008. 16187XX_XX
4P313771-XX
4PW67904-XX
Installation and
maintenance instructions
Installation and maintenance instructions
High-efficiency hot water storage tank English
EKHWP300B
EKHWP500B
High-efficiency hot water storage tank
008.1618744_00 02/2013
Copyright © Daikin
,
Installation / Installation / Installatie / Installazione / Instalación / Installation
008.14 186 99_03
EKDVCPLT5X 5
 Lebensgefahr durch Hochspannung! Warnung:
Warning: Danger to life - high voltage!
vvertenza: Pericolo di morte per alta tensione!A
vertissementA : Danger de mort - Haute tension!
aarschuwingW : Levensgevaar door hoogspanning!
Advertencia: Peligro de muerte por alta tensión!
DE
GB
IT
FR
BE
ES
 Vor Öffnen alle Stromkreise spannungsfrei schalten.
 Before opening switch off all voltage circuits
 Prima di aprire i circuiti elettrici togliere la tensione.
 Mettre hors tension tous les circuits électriques avant ouverture.
 Voor het openen, alle stroomkringen spanningsvrij maken.
Desconectar todos los circuitos de la alimentación eléctrica
antes de abrir.
DE
GB
IT
FR
BE
ES
!
007.15 161 99_01
Electrical connection / Elektrischer Anschluss / Elektrische aansluiting /
Collegamento elettrico / Conexión eléctrica / Connexion électrique
EKDVCPLT5X

>50 mm
tDHW ~ 230 V
A7P
A1P
Q1L
TR1
X6M XX77MMX7M
K1M KK22MM
K5M K3M
K2M
F1B F2B
X2M
X1M
X4M
X5M
X6Y
X6YA X6YB
RE
L N
X9A
X13A
FU1
EHS
EHBX
tDHW
X9A A4P
EBLQ
Installation / Installation / Installatie / Installazione / Instalación / Installation
008.14 186 99_03
EKDVCPLT5X
6
1. 2.
3.
4.
Sensor storage tank / Speicherfühler / Opslagtank sensor / Sensore accumulo / Sonda ACS / Sonde ballon

≤55°C
M
B
A
AB
B
A
AB
M
AB A
B
> X
SOL
M
CH
CW
SV
tDHW
DHW 7
7a
BO 3UV2
3UV1
VS
RLB
MAG
ERLQ
E
V
tAU
C
EHBX
PHP
PWT
10
9
7
43
1
22
SD#B
A
M
B
A
AB
B
A
AB
M
3UV2
A
3UV1
≤55°C
M
B
A
AB
B
A
AB
M
B
AB A
> X
SOL
M
CH
CW 7SV
3UV2
7
BO
VS
7a
DHW
3UV1
tDHW
22
1
43
E
V
tAU
C
10
9
PWT
EBLQ
PHP
RLB
MAG
SD#B
A
M
B
A
AB
B
A
AB
M
3UV1
3UV2 A
Hydraulic connection / Hydraulische Anbindung / Hydraulische aansluiting / Collegamento idraulico / Unión hidráulica / Systéme hydraulique
008.14 186 99_03
EKDVCPLT5X 7
Hydraulic connection / Hydraulische Anbindung / Hydraulische aansluitig /
Collegamento idraulico / Unión hidráulica / Systéme hydraulique
EHBX + EKDVCPLT5X
EBLQ + EKDVCPLT5X

Hydraulic connection / Hydraulische Anbindung / Hydraulische aansluiting / Collegamento idraulico / Unión hidráulica / Systéme hydraulique
008.14 186 99_03
EKDVCPLT5X
8
GB BE, NL IT ES FR
3 Heating flow Heizung Vorlauf Verwarming
aanvoer Mandata riscaldamento Impulsión calefacción
4 Heating return
Heizung Rücklauf Verwarming
terugloop Ritorno riscaldamento Retorno calefacción
3UV2
DHW Domestic hot
water Warmwasser Warmwater Acqua calda Agua caliente sanitaria Eau chaude
1Cold water flow Kaltwasserleitung Koudwater-
distributienet
Rete di distribuzione
dell'acqua fredda
Red de distribución
de agua fría
Réseau de distribution
de l'eau froide
2Hot water flow
Warmwasserleitung
Warmwater-
distributienet
Rete di distribuzione
dell'acqua calda
Red de distribución
de agua caliente
Réseau de distribution
d'eau chaude
3UV1
3-way-switch-valve
(DHW)
3-Wege Umschaltventil
(DHW)
3-wegs omschakelklep
(DHW)
Válvula de conmutación
de 3 vías (DHW)
Soupape d'inversion
à 3 voies (DHW)
3-Wege-Umschaltventil
(Kühlen)
3-way-switch-valve
(cooling)
3-wegs omschakelklep
(koelen)
Válvula de conmutación
de 3 vías (refrigeración)
Soupape d'inversion
à 3 voies (refroid.)
3-way switch valve
(heating support)
3-Wege-Umschaltventil
(Heizungsunterstüzung)
Driewegs omschakelklep
(verwarming-
sondersteuning)
Válvula de conmutación
de 3 vías (reforzamiento
de la calefacción)

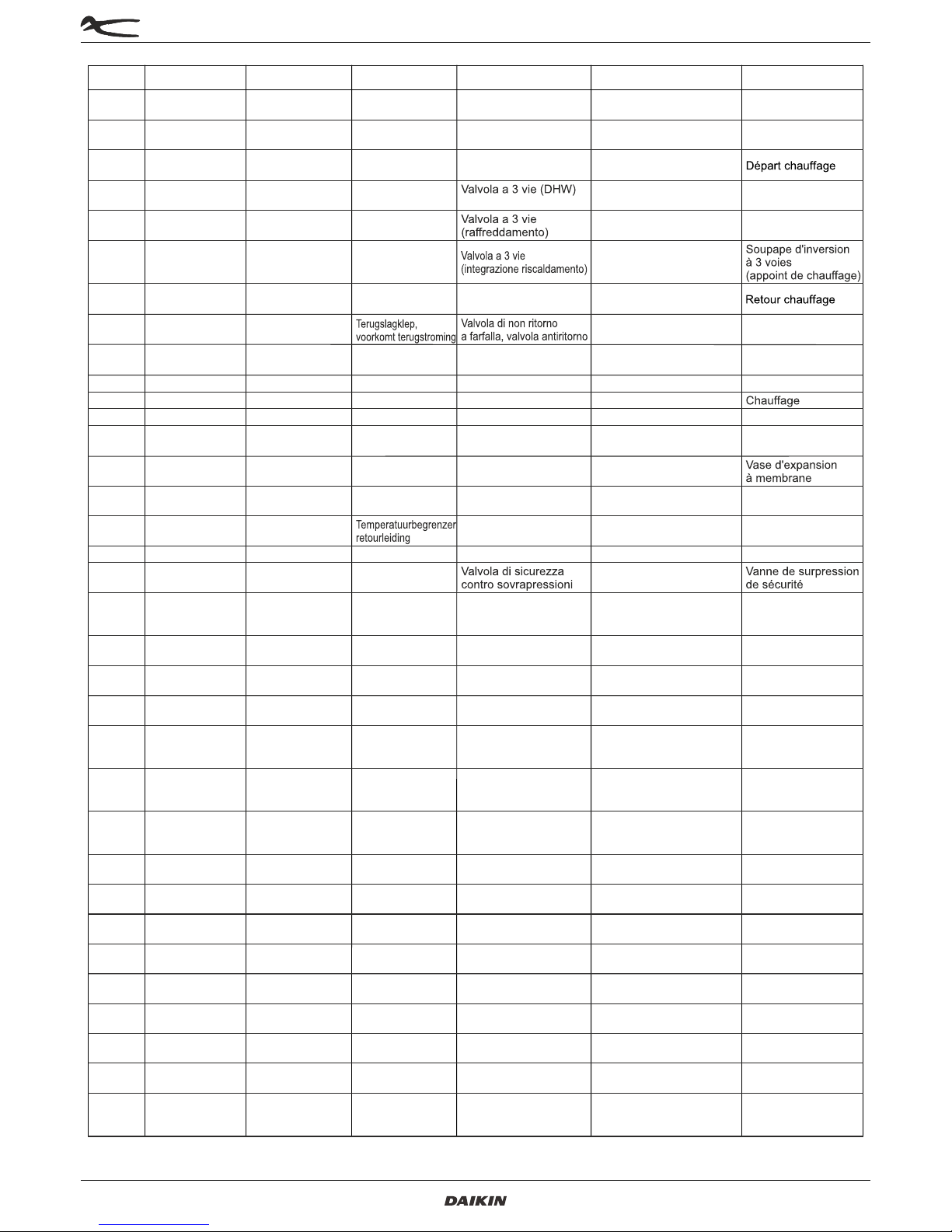

3UV3
7Check valve
Rückschlagklappe,
Rückflussverhinderer
Clapeta antirretorno,
inhibidor de reflujo Clapet anti-retour
7a
Zirkulationsbremsen
SKB (Zubehör)
Non return valve
Circulatieremmen
Valvole di ritegno Válvulas de retención
Clapets anti-thermosiphon
BO Booster Heater Booster Heater Booster Heater Booster Heater Booster Heater Booster Heater
CH Central heating Heizungsnetz Verwarming Riscaldamento Calefacción
CW Cold Water Kaltwasser Koud tapwater Acqua fredda Agua fría Eau froide
MAG Diaphragm
expansion vessel
Membran-
ausdehnungsgefäß
Membraan-
expansievat
Vso di espansione
a membrana
Depósito de expansión
de membrana
PHP
Circulation pump CH
Heizungsumwälz-
pumpe
Circulatiepomp
verwarming
Pompa di circolazione
riscaldamento
Bomba de circulación
de la calefacción
Pompe de recirculation
de chaleur
RLB
Return temperature
limiter
Rücklauf-
temperaturbegrenzer
Limitatore temperatura
di ritorno
Limitador de temperatura
de retorno
Limiteur de
température de retour
SOL Solar system Solarsystem Zonne-energiesysteem
Sistema solare Sistema solar Système solaire
SV
Safety overpressure
valve
Sicherheits-
Überdruckventil
Veiligheids-
overdrukklep
Válvula de sobrepresión
de seguridad
tDHW
Storage tank
temperature sensor
Speichertemperatur-
fühler
(Wärmeerzeuger)
Opslagtemperatuur-
sensor
(warmteopwekker)
Sonda di temperatura
del bollitore
Sensor de temperatura
de acumulador
Sonde de température
de l'accumulateur
VS Burns guard
VTA32
Verbrühschutz
(z. B. VTA 32)
Verbrandings-
beveiliging VTA32
Miscelatore
termostatico VTA32
Protección contra
la escaldadura VTA32
Protection contre
l'échaudure VTA32
SD#A Hot water storage
tank EKHWP300B
Storage tank
EKHWP300B
Warmwaterboiler
EKHWP300B
Bollitore ad accumulo
EKHWP300B
Acumulador de ACS
EKHWP300B
Réservoir d'eau
EKHWP300B
SD#B Hot water storage
tank EKHWP500B
Storage tank
EKHWP500B
Warmwaterboiler
EKHWP500B
Bollitore ad accumulo
EKHWP500B
Acumulador de ACS
EKHWP500B
Réservoir d'eau
EKHWP500B
ERRQ
ERLQ
EVLQ
EBLQ Altherma
Monobloc (H/C)
Altherma
Monobloc (H/C)
Altherma
Monobloc (H/C)
Altherma
Monobloc (H/C)
Altherma
Monobloc (H/C)
Altherma
Monobloc (H/C)
EDLQ Altherma
Monobloc (H)
Altherma
Monobloc (H)
Altherma
Monobloc (H)
Altherma
Monobloc (H)
Altherma
Monobloc (H)
Altherma
Monobloc (H)
EHBH Altherma
Bi-Bloc (H/C)
Altherma
Bi-Bloc (H/C)
Altherma
Bi-Bloc (H/C)
Altherma
Bi-Bloc (H/C)
Altherma
Bi-Bloc (H/C)
Altherma
Bi-Bloc (H/C)
EHBX Altherma
Bi-Bloc (H)
Altherma
Bi-Bloc (H)
Altherma
Bi-Bloc (H)
Altherma
Bi-Bloc (H)
Altherma
Bi-Bloc (H)
Altherma
Bi-Bloc (H)
EHYHBH
EHYHBX
EKHBRD
EKHVMR
EKHVMY
ALTHERMA
Außengerät
ALTHERMA
outdoor unit
ALTHERMA warm-
tepompbuitentoestel
ALTHERMA pompa
di calore esterna
ALTHERMA aparato
exterior
ALTHERMA appareil
externe de pompe
à chaleur
ALTHERMA
Außengerät
ALTHERMA
outdoor unit
ALTHERMA warm-
tepompbuitentoestel
ALTHERMA pompa
di calore esterna
ALTHERMA aparato
exterior
ALTHERMA appareil
externe de pompe
à chaleur
ALTHERMA
HYBRID
Außengerät
ALTHERMA
HYBRID
outdoor unit
ALTHERMA HYBRID
warmtepompbui-
tentoestel
ALTHERMA HYBRID
pompa di calore esterna
ALTHERMA HYBRID
aparato exterior
ALTHERMA HYBRID
appareil externe
de pompe à chaleur
ALTHERMA HYBRID
indoor unit (H)
ALTHERMA HYBRID
Innengerät (H)
ALTHERMA HYBRID
binnenunit (H)
ALTHERMA HYBRID
unità interna (H)
ALTHERMA HYBRID
aparato interior (H)
ALTHERMA HYBRID
appareil interne (H)
ALTHERMA HYBRID
indoor unit (H/C)
ALTHERMA HYBRID
Innengerät (H/C)
ALTHERMA HYBRID
binnenunit (H/C)
ALTHERMA HYBRID
unità interna (H/C)
ALTHERMA HYBRID
aparato interior (H/C)
ALTHERMA HYBRID
appareil interne (H/C)
ALTHERMA indoor
unit
ALTHERMA
Innengerät
ALTHERMA
binnenunit
ALTHERMA unità
interna
ALTHERMA aparato
interior
ALTHERMA appareil
interne
ALTHERMA flex
type indoor unit
ALTHERMA flex
type Innengerät
ALTHERMA flex
type binnenunit
ALTHERMA flex type
unità interna
ALTHERMA flex type
aparato interior
ALTHERMA flex type
appareil interne
ALTHERMA flex
type indoor unit
(H/C)
ALTHERMA flex
type Innengerät
(H/C)
ALTHERMA flex
type binnenunit
(H/C)
ALTHERMA flex type
unità interna (H/C)
ALTHERMA flex type
aparato interior (H/C)
ALTHERMA flex type
appareil interne (H/C)
DE, AT, CH

Switch valve / Umschaltventil / Omschakelkleb / Valvola selettrice / Válvula de conmutación /
Vanne d'inversion
Operating voltage / Betriebsspannung /Bedrijfsspanning /
de servicio / de fonctionnement / 230 V / 50Hz
Maximum power input / Maximale Leistungsaufnahme / Maximale vermogensopname/
Potenza assorbita massima / Absorción de potencia máxima / Puissance absorbée
maximum
4.3 W
Protection type / Schutzart / Beschermingsklasse / Grado di protezione /
Grado de protección / de protection IP 40
Turnaround time / Umschaltzeit / Omschakeltijd /
Tiempo de conmutación / d'inversion 6s
KVS-coefficient / KVS-Wert / KVS-coëfficiënt / KVS-Coefficiente / KVS-coeficiente / KVS-
valeur 7.7
Storage tank sensor / Speicherfühler / Opslagtank sensor / Sensore accumulo /
Sonda ACS / Sonde ballon
Resistance characteristics / Widerstandskennlinie / Weerstandkarakteristiek / Linea carrateristica /
Curva característica / Caractéristiques de résistance
EHBX / EBLQ + EKDVCPLT5HX
Technical data / Technische Daten / Technische gegevens / Dati tecnici / Datos técnicos / Caractéristiques Techniques
008.14 186 99_03
EKDVCPLT5X 9
Technical data / Technische Daten / Technische gegevens / Dati tecnici /
Datos técnicos / Caractéristiques Techniques


008.14 186 99_03
EKDVCPLT5X
10


008.14 186 99_03
EKDVCPLT5X 11

008.14 186 99_03 10/2013
Copyright © Daikin
