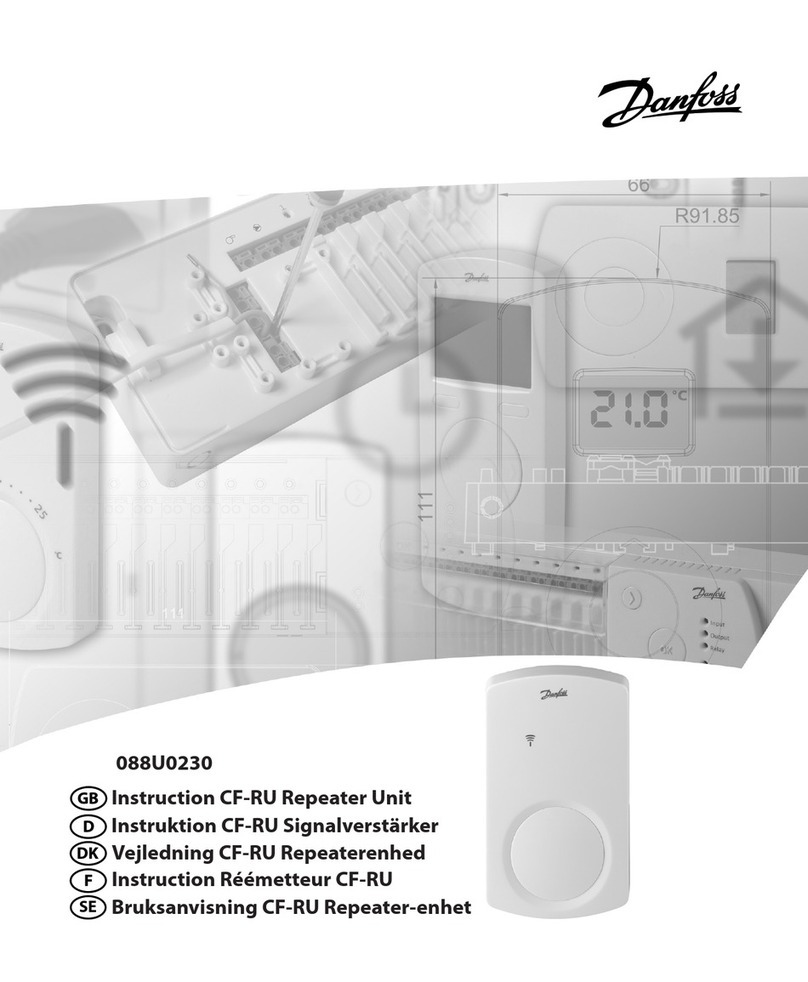

Danfoss 088U0230 User manual

088U0230
GB Instruction CF-RU Repeater Unit
DInstruktion CF-RU Signalverstärker
DK Vejledning CF-RU Repeaterenhed
FInstruction Réémetteur CF-RU
SE Bruksanvisning CF-RU Repeater-enhet
PL Instrukcja obsługi wzmacniacza sygnału CF-RU
NL Handleiding Signaalversterker CF-RU
IIstruzioni Ripetitore CF-RU
FI CF-RU-toistimen käyttöohje
CZ Návod k použití zesilovače CF-RU

2VI.UH.N6.1T Produced by Danfoss Floor Heating Hydronics 08.2010
GB Instruction..................................... 3
D Instruktion .................................... 9
DK Vejledning....................................15
F Instruction....................................21
SE Bruksanvisning ...............................27
PL Instrukcja obsługi .............................33
NL Handleiding ..................................39
I Istruzioni .....................................45
FI Käyttöohje................................51
CZ Instrukce..................................57

Instruction CF-RU Repeater Unit
VI.UH.N6.1T Produced by Danfoss Floor Heating Hydronics 08.2010 3
GB
GB Index
1. Functional Overview........................................4
2. Installation.................................................5
3. Placing and Mounting.......................................6
4. Transmission Test...........................................6
5. Uninstallation ..............................................7
6. Specifications ..............................................7
7. Troubleshooting............................................7
8. Figures and illustrations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A1-A2

4
Instruction CF-RU Repeater Unit
VI.UH.N6.1T Produced by Danfoss Floor Heating Hydronics 08.2010
1. Functional Overview
Front – fig. 1
Front cover.
Red LED (behind the cover).
Transformer/Power supply plug.
LED modes
• Permanent light ON
• No light OFF
• Slow flashing Flashes
• Fast flashing Flickers
Back – fig. 2
Back plate.
Front cover release.
Back plate lock/unlock (turn 90°).
Screw hole for wall mounting.
Screw and wall plug.
Mounting with screws
Back plate.
Screw hole for wall mounting.
Screw and wall plug.
Front Cover – fig. 3
Front cover release.
Push Button – fig. 4
Push button (for installation/transmission test).

Instruction CF-RU Repeater Unit
VI.UH.N6.1T Produced by Danfoss Floor Heating Hydronics 08.2010 5
GB
2. Installation
Note: The Repeater Unit is installed when system enlargement (transmission distance)
is required, or when other system components cannot reach the Controller (link test is
unsatisfactory).
Temporarily connect the Repeater Unit to a 230 V power supply outlet no further from the
Controller than you can operate both products.
Installation in the CF2 system
1. Activate Install mode on Master Controller – fig. 4:
• Use the menu selection button to select the Install mode.
Install LED flashes.
• Activate Install mode by pressing OK . Install LED goes ON.
2. Activate Install mode on Repeater Unit:
• Release the front cover, see fig. 3.
• Press the push button . LED and flicker during communication.
3. Repeater Unit installation status:
• Satisfactory - LED goes OFF.
• Not satisfactory - LED flashes 5 times.
Installation in the Danfoss Link™ system
1. Install the Repeater Unit on the Danfoss Link™ CC by adding it as a service
device (see the Danfoss Link™ CC manual).
2. Activate Install mode on Repeater Unit:
• Release the front cover, see fig. 3.
• Press the push button . LED and flicker during communication.
3. Repeater Unit installation status:
• Satisfactory - LED goes OFF.
• Not satisfactory - LED flashes 5 times.

6
Instruction CF-RU Repeater Unit
VI.UH.N6.1T Produced by Danfoss Floor Heating Hydronics 08.2010
3. Placing and Mounting
The Repeater Unit has been assigned
When the Repeater Unit has been assigned to the Controller, disconnect it
from the temporary 230 V power supply outlet.
• Place it somewhere between the Controller and the Room Thermostat (see
fig. 5) and connect it to a 230 V power supply outlet.
• Verify the transmission to the Controller by making a link test from the
Repeater Unit – see chapter 4.
• Perform another link test from the Room Thermostat with 1) the unsatisfac-
tory link test or 2) where system enlargement is required.
Note: Extending the transmission range of the system:
• Up to three Repeater Units can be installed in a chain – see fig. 5.
• Several chains of Repeater Units can be added to one Controller – see fig. 5.
4. Transmission Test
Initiate transmission test on the Repeater Unit – fig. 4
• Press the push button .
• LED goes ON.
Link test is satisfactory
• LED goes OFF.
• Mount the front cover again.
Link test is unsatisfactory
• LED flashes 5 times.
No transmission to room / Repeater Unit
• Try to relocate the Repeater Unit.
• Or install one or up to three Repeater Units and place them between the
Controller and Room Thermostat.

Instruction CF-RU Repeater Unit
VI.UH.N6.1T Produced by Danfoss Floor Heating Hydronics 08.2010 7
GB
5. Uninstallation
Factory reset - fig. 4
• Disconnect the Repeater Unit from the power supply.
• Release the front cover – see fig. 3.
• Press and hold down the push button .
• Meanwhile plug in the power supply again.
• Release the push button when the LED goes ON and OFF.
6. Specifications
Cable lenght (power supply) 3m
Transmission frequency 868.42MHz
Transmission range in buildings (up to) 30m
Number of Repeater Units in a chain (up to) 3
Transmission power <1mW
Supply voltage 230 V AC / 4.5V
Ambient temperature 0-50°C
IP class 21
7. Troubleshooting
Error indication Possible Causes
The LED flashes 5 times Installation/Link Test is unsatisfactory

8VI.UH.N6.1T Produced by Danfoss Floor Heating Hydronics 08.2010

Instruktion CF-RU Signalverstärker
VI.UH.N6.1T Hergestellt von Danfoss Floor Heating Hydronics 08.2010 9
D
D Inhaltsverzeichnis
1. Funktionsübersicht ...................................................................... 10
2. Installation / Anmeldung ............................................................. 11
3. Platzierung und Montage ............................................................ 12
4. Funk - Verbindungstest ................................................................ 12
5. Reset / Zurücksetzen ................................................................... 13
6. Technische Daten .......................................................................... 13
7. Fehlersuche ................................................................................... 14
8. Abbildungen und Illustrationen ............................................A1-A2

10
Instruktion CF-RU Signalverstärker
VI.UH.N6.1T Hergestellt von Danfoss Floor Heating Hydronics 08.2010
1. Funktionsübersicht
Vorderseite – Fig. 1
Vordere Abdeckung.
Rote LED (hinter der Abdeckung).
Transformator/Netzstecker.
LED-Anzeige
• Dauerlicht EIN
• Kein Licht AUS
• Langsames Blinken Blinkt
• Schnelles Blinken Flackert
Rückseite – Fig. 2
Hintere Abdeckung.
Lösevorrichtung der vorderen Abdeckung.
Hintere Abdeckung verriegeln/ entriegeln (um 90° drehen).
Schraubenloch für Wandmontage.
Schraube und Dübel.
Montage mit Schrauben - Fig. 2
Hintere Abdeckung.
Schraubenloch für Wandmontage.
Schraube und Dübel.
Vordere Abdeckung – Fig. 3
Lösevorrichtung der vorderen Abdeckung (z.B. durch 2 mm Inbusschlüssel)
Öffnung gemäß Fig.3 durchstoßen.
Druckknopf – Fig. 4
Druckknopf (für Installation/Funk-Verbindungstest).

Instruktion CF-RU Signalverstärker
VI.UH.N6.1T Hergestellt von Danfoss Floor Heating Hydronics 08.2010 11
D
2. Installation / Anmeldung
Hinweis: Der Signalverstärker wird installiert, wenn das System bzgl. der Übertragungs-
distanz erweitert werden soll, oder wenn andere Systemkomponenten den Regler nicht
erreichen können (d. h. die Verbindungsprüfung nicht zufriedenstellend ist).
Schließen Sie den Signalverstärker vorübergehend an eine 230-V-Spannungsversorgung
an, die sich so nah am Regler befindet, dass Sie beide Geräte bedienen können.
Installation im CF2-System
1. Aktivieren des Installationsmodus auf dem Hauptregler – Abb. 4:
• Verwenden Sie die Menü-Auswahl-Taste zur Auswahl des Installations-
modus.
Die Installations-LED blinkt.
• Aktivieren Sie den Installationsmodus durch Drücken auf OK .
Installations-LED geht AN.
2. Aktivierung des Installationsmodus auf dem Signalverstärker:
• Entriegeln Sie die Frontabdeckung, siehe Abb. 3.
• Drücken Sie auf den Druckknopf . LED und flimmern während
der Kommunikation.
3. Installationsstatus des Signalverstärkers:
• Zufriedenstellend – LED geht AUS.
• Nicht zufriedenstellend – LED blinkt fünfmal.
Installation im Danfoss Link™-System
1. Installieren Sie den Signalverstärker auf dem Danfoss Link™ CC durch Hinzufügen
als Servicegerät (siehe Danfoss Link™ CC-Handbuch).
2. Aktivierung des Installationsmodus auf dem Signalverstärker:
• Entriegeln Sie die Frontabdeckung, siehe Abb. 3.
• Drücken Sie den Druckknopf . LED und flimmern während der
Kommunikation.
3. Installationsstatus des Signalverstärkers:
• Zufriedenstellend – LED geht AUS.
• Nicht zufriedenstellend – LED blinkt fünfmal.

12
Instruktion CF-RU Signalverstärker
VI.UH.N6.1T Hergestellt von Danfoss Floor Heating Hydronics 08.2010
3. Platzierung und Montage
Der Signalverstärker wurde zugeordnet
Wenn der Signalverstärker dem Regler zugeordnet wurde, trennen Sie ihn von der
vorläufigen 230-V-Spannungsversorgung.
• Platzieren Sie ihn im Bereich zwischen dem Regler und dem Raumthermostat (siehe
Abb. 5), und schließen Sie ihn an eine 230-V-Spannungsversorgungsquelle an.
• Überprüfen Sie die Übertragung zum Regler, indem Sie vom Signalverstärker
aus eine Verbindungsprüfung durchführen – siehe Kapitel 4.
• Führen Sie eine weitere Verbindungsprüfung vom Raumthermostat durch: 1) bei
einer nicht zufriedenstellenden Verbindungsprüfung oder 2) wenn eine System-
erweiterung erforderlich ist.
Hinweis zur Erweiterung des Übertragungsbereichs des Systems:
• Bis zu drei Signalverstärker können in einer Kette hintereinander geschaltet
werden – siehe Abb. 5.
• Es können mehrere Ketten von Signalverstärkern an einen Regler angeschlossen
werden – siehe Abb. 5.
4. Funk - Verbindungstest
Starten Sie nun den Funk-Verbindungstest vom Raumthermostaten zum Signal-
verstärker entsprechend der Instruktion der Raumthermostate - Fig. 4
• Betätigen Sie den Druckknopf .
• Die LED wechselt zu „EIN“.
Der Verbindungstest ist ok
• Die LED wechselt zu „AUS“.
• Befestigen Sie die vordere Abdeckung erneut.
Der Verbindungstest ist nicht ok
• Die LED blinkt 5 Mal.

Instruktion CF-RU Signalverstärker
VI.UH.N6.1T Hergestellt von Danfoss Floor Heating Hydronics 08.2010 13
D
Maßnahmen:
Keine Verbindung zum Raumthermostaten / dem Signalverstärker
• Verändern Sie die Position ( =räumliche Lage) des Signalverstärkers.
• Installieren Sie ein bis max. drei Signalverstärker und platzieren Sie diese
zwischen dem Hauptregler und dem Raumthermostaten.
5. Reset / Zurücksetzen
Auf Werkseinstellungen zurücksetzen - Fig. 4
• Unterbrechen Sie die Verbindung zwischen Signalverstärker und 230 V
Stromversorgung.
• Lösen Sie die vordere Abdeckung – siehe Fig. 3.
• Halten Sie den Druckknopf gedrückt. - siehe Fig. 4.
• Stellen Sie die Stromversorgung nun wieder her.
• Lassen Sie den Druckknopf erst los, wenn die LED zu „EIN“ und dann zu
“AUS” wechselt.
6. Technische Daten
Kabellänge (Stromversorgung) 3 m
Sendefrequenz 868,42 MHz
Sendebereich in Gebäuden (bis zu) 30 m
Anzahl der Signalverstärker in Reihe (bis zu) 3
Sendeleistung <1mW
Versorgungsspannung 230 V AC / 4,5V
Umgebungstemperatur 0-50 °C
IP-Klasse 21

14
Instruktion CF-RU Signalverstärker
VI.UH.N6.1T Hergestellt von Danfoss Floor Heating Hydronics 08.2010
7. Fehlersuche
Fehleranzeige Mögliche Ursache
Die LED blinkt 5 Mal
(Fig. 4)
Bitte Funk - Verbindungstest entsprechend Kapitel 4 wieder-
holen, evtl. weitere Signalverstärker zwischen Hauptregler und
Raumthermostat platzieren.

Vejledning CF-RU Repeaterenhed
VI.UH.N6.1T Fremstillet af Danfoss Floor Heating Hydronics 08.2010 15
DK
DK Indhold
8. Figurer og illustrationer .........................................................A1-A2
1. Funktionsoversigt ........................................................................ 16
2. Installation .................................................................................... 17
3. Placering og montering ............................................................... 18
4. Transmissionstest ........................................................................ 18
5. Afinstallation ................................................................................ 19
6. Specifikationer .............................................................................. 19
7. Fejlfinding ..................................................................................... 19

16
Vejledning CF-RU Repeaterenhed
VI.UH.N6.1T Fremstillet af Danfoss Floor Heating Hydronics 08.2010
1. Funktionsoversigt
Forside - fig. 1
Frontdæksel.
Rød lysdiode (under frontdækslet).
Transformator/netstik.
Lysdiode
• Konstant lys Tændt
• Lyser ikke Slukket
• Langsom blinken Blinker
• Hurtig blinken Flimrer
Bagside - fig. 2
Bagplade.
Løsning af frontdæksel.
Bagpladelås (drej 90°).
Skruehul til vægmontering.
Skrue og rawlplug.
Montering med skruer
Bagplade.
Skruehul til vægmontering.
Skrue og rawlplug.
Frontdæksel - fig. 3
Løsning af frontdæksel.
Trykknap – fig. 4
Trykknap (til installations/transmissionstest).

Vejledning CF-RU Repeaterenhed
VI.UH.N6.1T Fremstillet af Danfoss Floor Heating Hydronics 08.2010 17
DK
2. Installation
Bemærk: Repeaterenheden installeres, når en systemudvidelse (transmissionsafstand) er
påkrævet, eller når andre systemkomponenter ikke kan nå controlleren (linktesten er ikke
tilfredsstillende).
Tilslut Repeaterenheden midlertidigt til en stikkontakt med 230 V. Stikkontakten må ikke
være længere væk fra controlleren, end at du kan betjene begge produkter.
Installation i CF2-systemet
1. Aktivér Installationstilstanden på Hovedstyringen – fig. 4:
• Brug menuvalgsknappen til at vælge Installationstilstanden.
Installationslysdioden blinker.
• Aktivér Installationstilstanden ved at trykke OK . Installationslysdioden
tænder.
2. Aktivér Installationstilstand på Repeaterenhed:
• Løsn frontdækslet, se fig. 3.
• Tryk på trykknappen . Lysdiode og flimrer, når der kommunikeres.
3. Status for Repeaterenhedens installation:
• Tilfredsstillende - Lysdiode slukker.
• Ikke tilfredsstillende - Lysdiode blinker fem gange.
Installation i Danfoss Link™-systemet
1. Installer Repeaterenheden på Danfoss Link™ CC ved at tilføje den som en
serviceenhed (se manualen til Danfoss Link™ CC).
2. Aktivér Installationstilstand på Repeaterenhed:
• Løsn frontdækslet, se fig. 3.
• Tryk på trykknappen . Lysdiode og flimrer, når der kommunikeres.
3. Status for Repeaterenhedens installation:
• Tilfredsstillende - Lysdiode slukker.
• Ikke tilfredsstillende - Lysdiode blinker fem gange.

18
Vejledning CF-RU Repeaterenhed
VI.UH.N6.1T Fremstillet af Danfoss Floor Heating Hydronics 08.2010
3. Placering og montering
Repeaterenheden er sat til
Når Repeaterenheden er sat til controlleren, skal du koble den fra den midlerti-
dige stikkontakt med 230 V.
• Placer den et sted mellem controlleren og rumtermostaten (se fig. 5), og slut
den til en stikkontakt med 230 V.
• Kontrollér transmissionen til controlleren ved at lave en linktest fra Repeater-
enheden – se kapitel 4.
• Udfør endnu en linktest fra rumtermostaten med 1) den utilfredsstillende
linktest eller 2) hvor en systemudvidelse er påkrævet.
Bemærk: Forlængelse af systemets transmissionsrækkevidde:
• Op til tre Repeaterenheder kan installeres i en kæde – se fig. 5.
• Adskillige kæder af Repeater-enheder kan tilføjes én controller – se fig. 5.
•
4. Transmissionstest
Start af transmissionstest på Repeaterenheden – fig. 4
• Tryk på knappen .
• Lysdioden tændes i et kort øjeblik.
Linktesten er tilfredsstillende
• Lysdioden slukkes.
• Sæt frontdækslet på plads igen.
Linktesten er utilfredsstillende
• Lysdioden blinker 5 gange.
Ingen transmission til rummet/Repeaterenheden
• Prøv at genplacere Repeaterenheden.
• Eller installer op til tre Repeaterenheder, og anbring dem mellem
masterregulatoren og rumtermostaten.

Vejledning CF-RU Repeaterenhed
VI.UH.N6.1T Fremstillet af Danfoss Floor Heating Hydronics 08.2010 19
DK
5. Afinstallation
Gendannelse af fabriksindstillingerne - fig. 4
• Træk stikket til Repeaterenheden ud af stikkontakten.
• Løsn frontdækslet – se fig. 3.
• Tryk på knappen og hold den nede.
• Sæt stikket i stikkontakten igen.
• Slip knappen , når lysdioden tændes og slukkes igen.
6. Specifikationer
Kabellængde (netledning) 3m
Transmissionsfrekvens 868.42MHz
Transmissionsrækkevidde i bygninger (op til) 30m
Antal repeaterenheder i en kæde (op til) 3
Transmissionseffekt <1mW
Forsyningspænding 230 V AC / 4,5V
Omgivelsestemperatur 0-50°C
IP-klasse 21
7. Fejlfinding
Fejlindikation Mulig årsag
Lysdioden blinker fem gange Installlations/linktesten er ikke tilfredsstillende

20 VI.UH.N6.1T Produced by Danfoss Floor Heating Hydronics 08.2010
