Danze D301056 User manual

Two-Handle Lavatory Faucet
Grifo De Baño Con Dos Manijas
Robinet De Lavabo À Poignée Double
D301056
Tools You Will Need
Herramientas Necesarias
Outils dont vous aurez besoin
Before Your Installation
Antes de Instalar
Avant l’installation
Phillips screwdriver
Destornillador cruciforme
Tournevis Phillips
Adjustable wrench
Llave ajustable
Clé à molette
Pipe tape
Cinta selladora para rosca
Ruban pour tuyau
Groove joint plier
Pinzas ajustables
Pince multiprise
Silicone sealant
Sellador de silicona
Enduit d'étanchéité au silicone
®
Check with the local plumbing code requirements before installation.
Antes de la instalación, consulte las exigencias del código local de
plomería.
Vérifier les exigences du code de la plomberie qui s’applique avant
de procéder à l’installation.
Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Less than 0.25% lead content

Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet
2. Screw and tighten lock nuts (13) onto faucet.
Atornille y apriete las contratuercas (13) en
el grifo.
Visser et serrer les écrous de blocage (13) sur
le robinet.
3. Apply pipe tape to threads.
Aplique cinta de plomería en las
roscas.
Appliquer du ruban pour tuyau sur
les filets.
Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically
with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
(6)
Shut off main water supply before installation.
Cierre el suministro de agua antes de instalar.
Couper l’alimentation d’eau principale avant l’installation.
Danze always recommends that plumbing products be installed by a licensed professional.
Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.
Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.
1. Place silicone sealant beneath the plastic gasket and
install faucet through center hole.
Ponga la sellador de silicona por debajo del
empaque de plàstico e instale el grifo por el orificio
del centro.
Mettre du enduit d'étanchéité au silicone sous le
joint de plastique et installer le robinet dans le trou
central.
(13)
5. After installing faucet, remove aerator and open the hot and cold water supplies. Check for
leaks. Turn on faucet handles for one minute to flush debris from faucet. Close the handles
and re-assemble the aerator.
Una vez instalado el grifo, retire el aireador y abra el abastecimiento de agua caliente y
fría. Verifique si hay fugas. Abra las manijas del grifo durante un minuto para que salga la
suciedad. Cierre las manijas y vuelva a instalar el aireador.
Lorsque le robinet est installé, enlever le brise-jet et ouvrir l’alimentation d’eau chaude et
d’eau froide. Vérifier qu’il n’y a pas de fuites. Ouvrir les manettes du robinet et laisser couler
l’eau durant une minute pour évacuer tout débris pouvant se trouver dans le robinet. Fermer
les manettes et remettre le brise-jet en place.
4. Connect water supply tube and tighten with lock nut.
Conecte el tubo de suministro de agua y ajústelo con
la contratuerca.
Raccorder le tuyau d’alimentation d’eau et serrer à
l’aide de l’écrou de blocage.

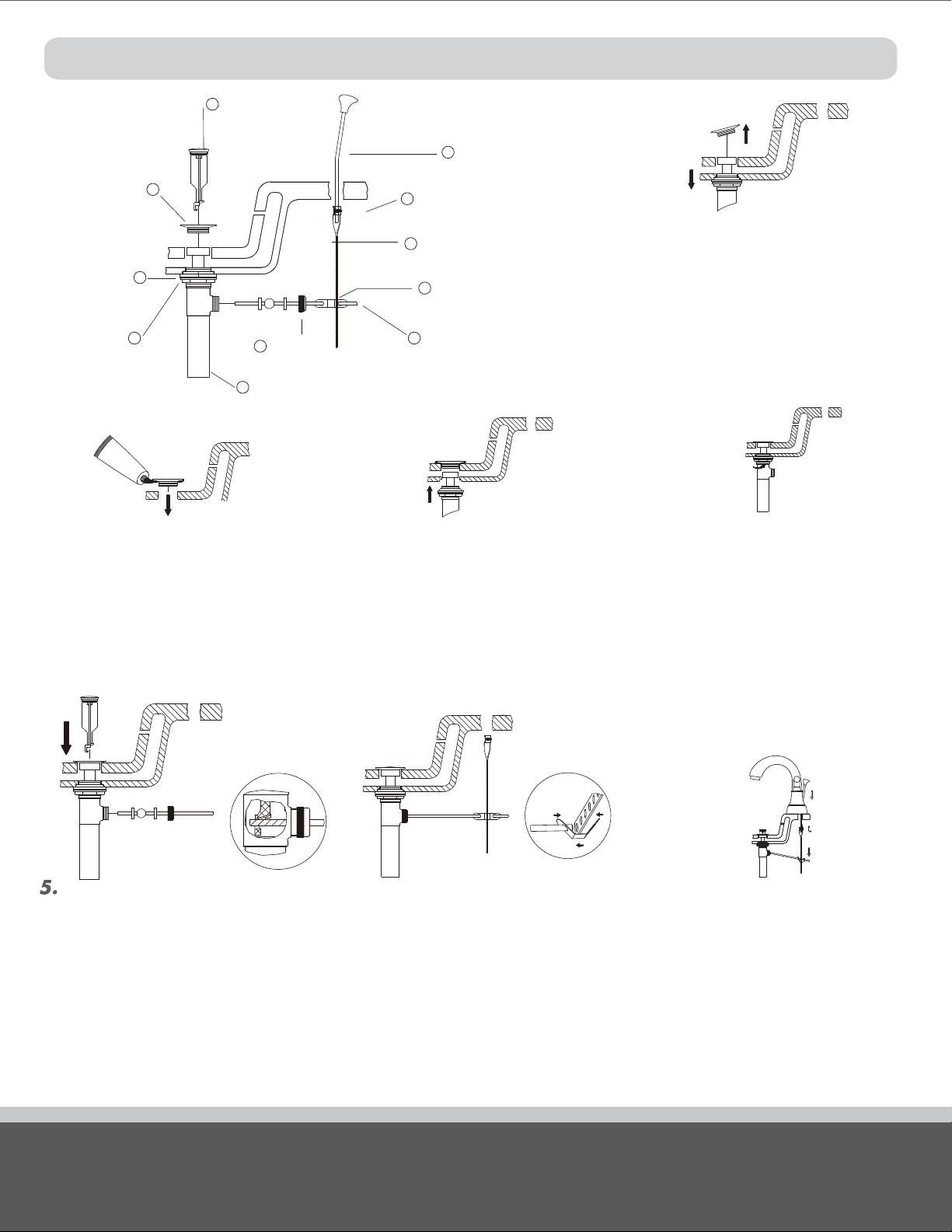

Pop-up body
Desagüe levadizo y tubo de desagüe
Vidange mécanigue et tuyau de queue
Stopper assembly
Ensamblaje de parador
Assemblage de bouchon
Pop-Up Drain Installation/Instalación del Desagüe Levadizo/Installation de la vidange mécanique
Mantenimiento Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo
periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Entretien Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyez périodiquement avec un chiffon doux pour qu’
il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et
rendront votre garantie nulle.
Lift rod
Varilla levadiza
Tige de levage
Thumb screw
Tornillo
Vis à oreilles
Lift rod strap
Prolongación de varilla levadiza
Sangle de tige de levage
Ball rod
Varilla glóbulo
Levier à rotule
Spring clip
Pinza sujetadora
Pince
Ball nut
Tuerca asiento glóbulo
Écrou de pivot
Flange
Brida
Bride
Lock nut
Contratuerca
Écrou de blocage
Friction ring
Arandela de cierre
Anneau de friction
1
8
9
6
10
11
7
2
3
4
5
2. Place a ring of silicone sealant around drain
opening of sink.
Aplique silicona alrededor de la boca de
drenaje en el lavamanos.
Mettre de l'enduit d'étanchéité au silicone
autour de l'ouverture du drain du lavabo.
6. Place one end of spring clip (4) on end of ball
rod (5). Pass the tip of the rod through the hole
in the lift rod strap (3) and then through the
hole on the other end of the spring clip (4).
Coloque un extremo de la pinza sujetadora (4)
en el extremo de la varilla glóbulo (5). Pase la
varilla por un hoyo en la prolongación de la
varilla levadiza (3) y entonces por el otro hoyo
en la pinza sujetadora (4).
Mettre une extrémité de la pince (4) au bout du
levier à rotule (5). Insérer la sangle de tige de
levage (3) dans l’orifice de la pince (4).
3. Insert threaded end of drain body (7) up
through drain hole and attach flange (9)
to body.
Introduzca el extremo roscado del tubo del
desagüe (7) por el orificio en el lavabo y fije
la brida (9) al tubo.
Insérer l’extrémité filetée du corps du drain
(7) dans l’orifice de drain et fixer la bride
(9) au corps.
4. Thread lock nut (11) from underside of
sink until rubber washer sits securely
inside opening of sink.Tighten lock nut.
Enrosque la contratuerca (11) por debajo
del lavabo hasta que el empaque de
caucho se asegure dentro del orificio
del lavabo. Apriete la contratuerca.
Visser l’écrou de blocage (11) en dessous
du lavabo jusqu’à ce que la rondelle
de caoutchouc soit solidement placée
à l’intérieur de l’ouverture du lavabo.
Serrer l’écrou de blocage.
7. Insert bottom of lift rod (1) into hole at
top of lift rod strap (3). Tighten with
thumb screw (2).
Inserte el extremo inferior de la varilla
levadiza (1) en el orificio en el extremo
superior de la prolongación de la varilla
levadiza (3). Apriete con el tornillo (2).
Insérer la partie inférieure de la tige de
levage (1) dans l’orifice sur le dessus de
la sangle de tige de levage (3). Serrer à
l’aide de la vis à oreilles (2).
1. Remove old drain assembly. Clean all sink
surfaces to remove old putty and dirt before
installing new drain.
Remueva el ensamblaje del desagüe en uso.
Antes de colocar el nuevo desagüe limpie el
fregadero para remover la suciedad y
residuos de material.
Enlever le vieux drain. Nettoyer toutes les
surfaces de l’évier pour enlever le vieux
mastic et la saleté avant d’installer un
nouveau drain.
Insert stopper assembly (8) into drain. Insert
ball rod (5) into rod port and into hole at
bottom of stopper assembly.
Introduzca el obturador en el ensamblaje de
parador (8). Introduzca la varilla glóbulo (5)
en la abertura lateral del tubo del ensamblaje
de parador y en el hoyo al fondo del
obturador.
Insérer le assemblage de bouchon (8) dans le
drain. Insérer le levier à rotule (5) dans l’orifice
de levier et dans le trou au bas du assemblage
de bouchon.

Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 oWWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.
Trouble-Shooting/Guía de Solucionar Problemas/Dépannage
Problem/Problema/Problème Cause/Causa/Cause Action/Solución/Correctif
If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos.
Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter les correctifs suivants .
Leaks underneath handle.
Goteo debajo de la manija.
Fuites sous la manette.
Lock nut (3) has come loose.
Contratuerca (3) se ha aflojado.
L’écrou de blocage (3) s’est desserré.
Tighten the lock nut (3).
Apriete la contratuerca (3).
Serrer l’écrou de blocage (3).
Aerator (6) leaks or has an inconsistent
water flow pattern.
El aireador (6) gotea o el chorro de agua
está irregular.
Le brise-jet (6) fuit ou la diffusion des jets
qui s’en écoulent n’est pas uniforme.
Aerator (6) is dirty or misfitted.
El aireador (6) está sucio o mal puesto.
Le brise-jet (6) est mal ajusté ou sale.
Unscrew the aerator (6) to check rubber packing
or replace the aerator.
Destornille el aireador (6) para chequear el empaque
de caucho o reemplace el aireador.
Dévisser le brise-jet (6) pour vérifier le joint en
caoutchouc ou remplacer le brise-jet.
