Danze D304036 User manual

Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 oWWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.
Tools You Will Need
Herramientas Necesarias
Outils dont vous aurez besoin
Before Your Installation
Antes de Instalar
Avant l’installation
D304036
Phillips screwdriver
Destornillador
cruciforme
Tournevis Phillips
Adjustable wrench
Llave ajustable
Clé à molette
Pipe tape
Cinta selladora
para rosca
Ruban pour tuyau
Silicone sealant
Sellador de silicona
Enduit d'étanchéité
au silicone
Check with the local plumbing code requirements before installation.
Antes de la instalación, consulte las exigencias del código local de
plomería.
Vérifier les exigences du code de la plomberie qui s’applique avant
de procéder à l’installation.
This product is engineered to meet the EPA WaterSense flow requirements.
The flow rate is governed by the aerator. If replacement is ever required,
be sure to request a WaterSense compliant lavatory faucet aerator to retain
the water conserving feature of this product.
Este producto se ha hecho para cumplir con las exigencias de caudal
Water Sense de la EPA. El caudal está controlado por el aireador. Si es
necesario efectuar una sustitución, solicite un aireador del grifo del
lavabo que cumpla con el programa WaterSense para mantener los
grifos que conservan agua de este producto.
Ce produit a été conçu pour répondre aux exigences de débit du
programme Watersense de l’EPA. Le débit est réglé par un aérateur.
Si jamais il doit être remplacé, s’assurer de demander un aérateur
de robinet de salle de bains conforme au programme Watersense
pour continuer d’économiser l’eau.

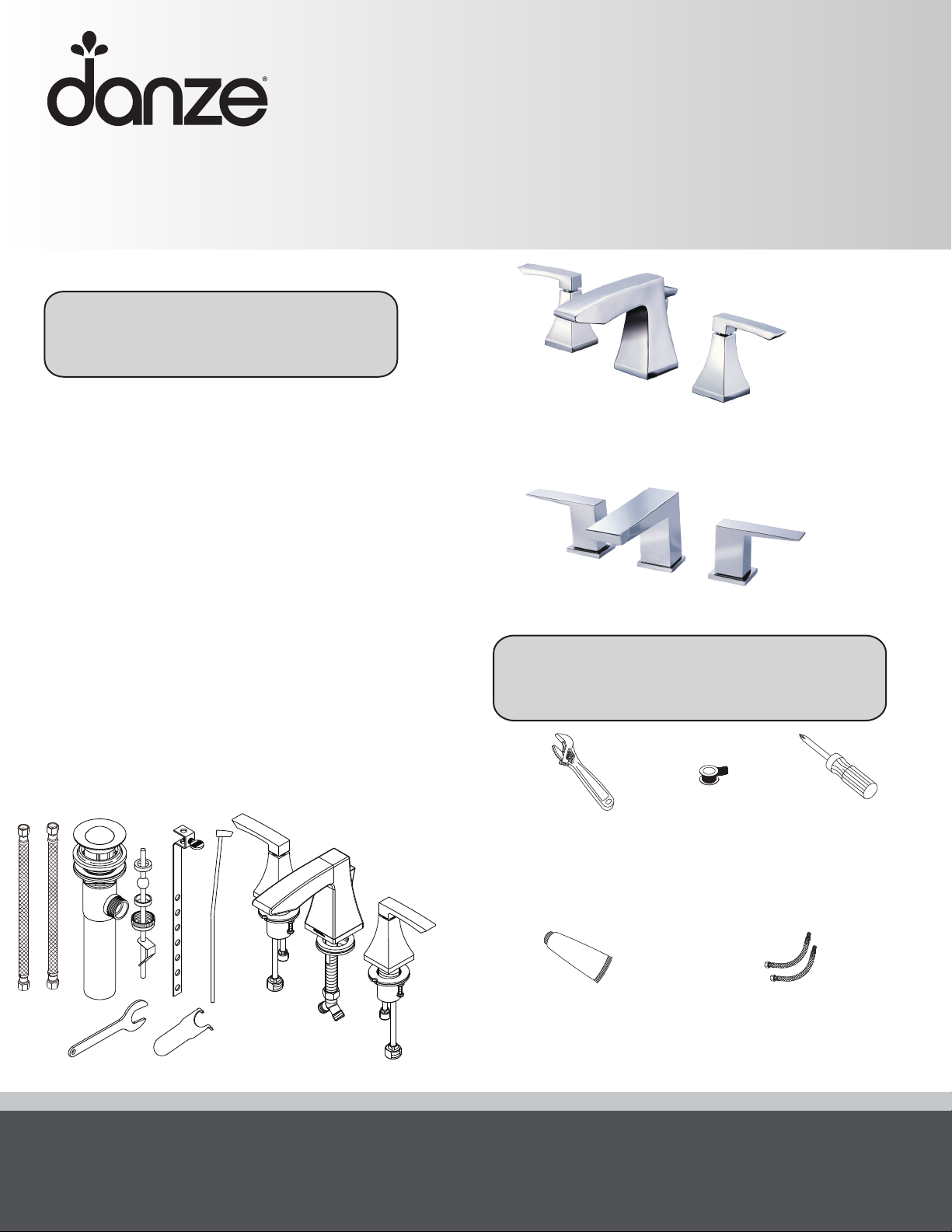

Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Two Handle Widespread Lavatory Faucet
Grifo de lavabo extendido de dos manijas
Robinet de lavabo à entraxe long
et double poignée
Pub No. IM-Lav WS/D304036/04-16
Supply hoses with 1/2” coupling nuts
to connect faucet to water supply valve
Mangueras de alimentación con tuercas de unión de ½ pulg.
para conectar el grifo a la válvula de alimentación de agua
Tuyaux d’alimentation avec écrous de raccord de ½
po (1,27 cm) pour relier le robinet à la valve d’alimentation
D304062

Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically
with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet
Danze recommends that plumbing products be installed by a licensed professional.
Danze aconseja que sea un profesional autorizado quien instale los productos de plomería.
Danze recommande que les articles de plomberie soient installés par un professionnel qualifié.
3. From underneath the sink, install the rubber washer, metal washer
and lock nut. Thread on the adapter to the bottom of the spout shank and tighten.
Remueva los accesorios de montaje de la manivela. Conecte el suministro
de agua al cuerpo de la válvula.
Enlever le petit maté riel de fixation du corps de la manette.
Fixer I'alimentation d'eau au corps du robinet.
2.
1.

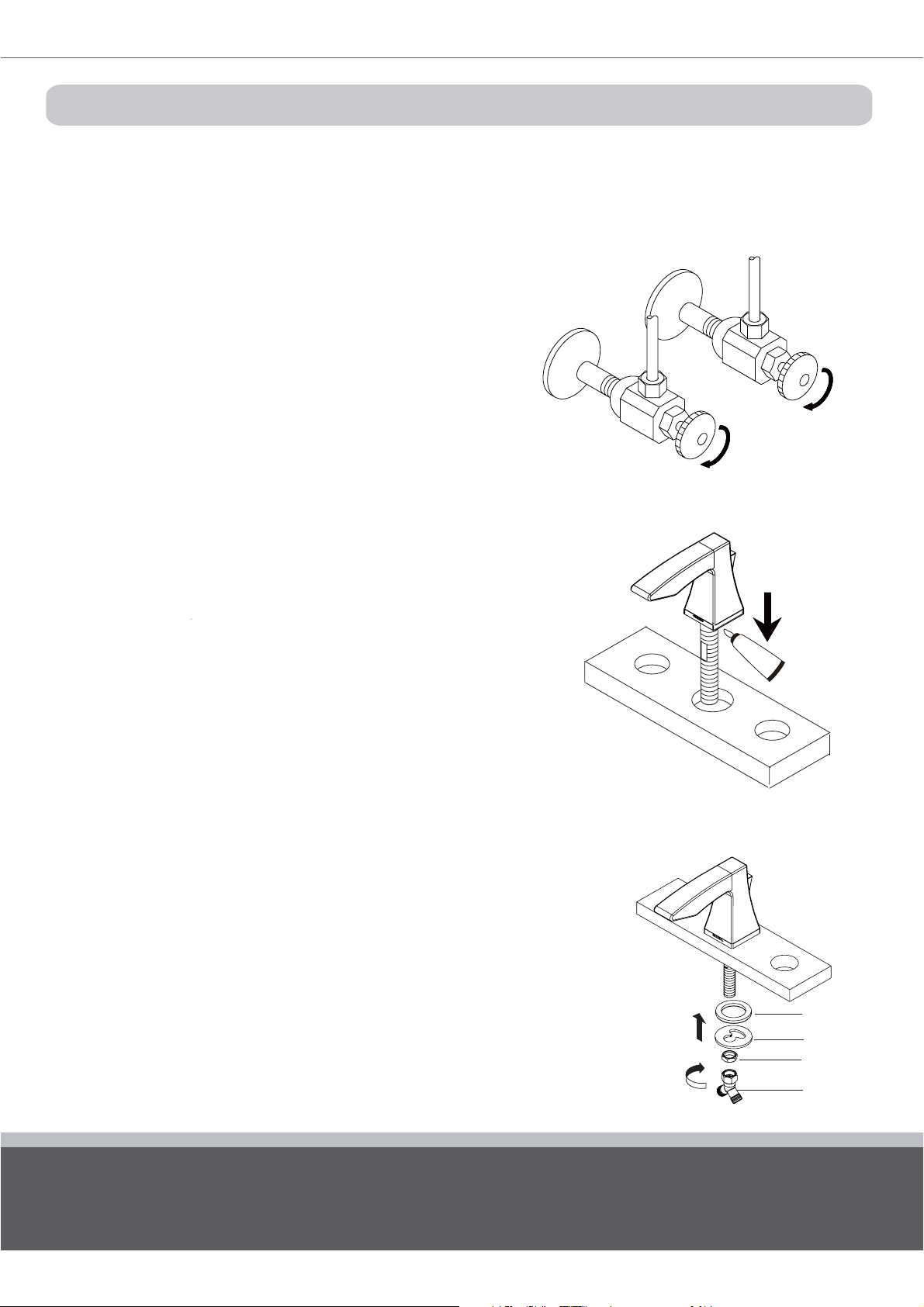

Shut off the main water supply before installation by turning
the valves clockwise.
Antes de realizar la instalación, cierre el suministro principal de
agua girando las válvulas en sentido horario
Fermez l'alimentation principale en eau avant l'installation en
tournant les valves d'alimentation dans le sens horaire
Apply the silicone sealant around the bottom of the spout trim ring.
Insert the spout into the 1 1/2” diameter mounting hole in the deck
from above.
Ponga sellante de silicona alrededor de la base del anillo ornamental
del grifo. Introduzca por arriba el vertedor en el orificio de montaje de
1-1/2’’ de diámetro situado en el soporte.
Appliquez l’enduit d’étanchéité à la silicone autour du bas de la garniture
circulaire de bec. Insérer le bec, par le dessus, dans le trou de montage d’un
diamètre de 1-1/2 po du tablier.
Rubber washer
Lock nut
Metal washer
Adapter

Mantenimiento Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo
periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Entretien Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyez périodiquement avec un chiffon doux pour qu’
il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et
rendront votre garantie nulle.
(1) (2)
Remove the mounting hardware from the handle body.
Remueva los accesorios de montaje de la manivela.
Enlever le petit maté riel de fixation du corps de la manette.
4.
Place the handle body through the right hole. Re-assemble the mounting
hardware onto the valve shank; use the phillip screwdriver for final
tightening after the handle is aligned.
NOTE:Two options for installing sleeve
1. For deck thickness of less than 1", please refer to picture (1).
2. For deck thickness between 1" and 2", the sleeve nut needs to be
reversed, please refer to picture (2).
Coloque el cuerpo de la manija a través del orifico de la derecho.
Vuelva a ensamblar las piezas de montaje en el vástago de la válvula.
Después de alinear la manija, ajuste con un destornillador cruciforme.
NOTA: Dos opciones para instalar la manga.
1. Para un soporte de un grosor inferior a 1”, consulte la imagen (1).
2. Para un soporte con un grosor entre 1” y 2”, hay que invertir la
tuerca de manga; consulte la imagen (2).
5.
Mettre le corps de la manette dans l’orifice droite. Rassembler le petit
matériel de fixation sur la tige du robinet ; utiliser un tournevis Phillips
pour serrer à la toute fin,lorsque la manette est bien centrée.
REMARQUE : Deux façons d’installer le manchon.
1. Épaisseur de comptoir inférieure à 1 po (2,5 cm) : voir l’illustration (1).
2. Épaisseur de comptoir entre 1 po et 2 po (2,5 cm et 5 cm) : tourner le
manchon dans l’autre sens; voir l’illustration (2).

Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 oWWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.
Clip
Spout Tube
Housing
A
B
1/8" (3mm)
21
7.
3
2
1
C
Install the quick connect hose assembly by following these simple steps:
A. Push the quick connect housing firmly upwards onto the spout tube until
a ‘click’ is heard.
B. Pull down on the quick connect housing. If you cannot pull housing off,
the quick connect is secure.
Note: Please make sure the spray hose does not intertwine
with other pipes.
Refer to the following link to see video instructions on the
proper installation: http://www.danze.com/quick-connect/
For future reference(C): Push up housing tight to clip. While holding assembly
together, pull down the complete assembly to release from spout tube.
Instale el conjunto de la manguera de conexión rápida, para instalar los
empalmes rápidos, siga estas indicaciones:
A. Empuje firmemente hacia arriba la conexión rápida en el tubo del vertedor
B. Tire de la conexión rápida hacia abajo. Si no consigue sacarla, la conexión
Para futuras consultas (C): Empuje la conexión rápida hacia arriba apretando
el clip. Sujete el conjunto y tire hacia abajo para sacarlo del tubo del vertedor.
Installation des raccords rapides, pour installer les connecteurs rapides,
A. Enfoncer fermement le boîtier du connecteur rapide sur le tuyau du bec
jusqu’à ce qu’un ‘clic’ se fasse entendre.
B. Tirer sur le boîtier du connecteur rapide pour vérifier qu’il est fixé
Pour référence future (C): Pousser le boîtier contre la fixation. Tenir le
tout et le tirer vers le bas pour dégager les connecteurs du tuyau du bec.
Nota: verifique que la manguera no se enrede con las
demás tuberías.
Si desea ver un video con instrucciones para una correcta
instalación, visite: http://www.danze.com/quick-connect/
Remarque : Assurez-vous que le flexible d'arrosoir
ne s'entremêle pas avec d'autres tuyaux.
Reportez-vous au lien suivant pour visionner une vidéo
informative montrant l'installation appropriée des pièces :
http://www.danze.com/quick-connect/
Connect the hoses from the valves to the Y adapter on the spout and tighten.
Conecte las mangueras que van desde las válvulas al adaptador “Y”
en el grifo, y ajústelas.
Raccorder les boyaux de robinet à l’adaptateur en Y sur le bec et serrer.
6.

8. Apply pipe tape. Attach the water supply hoses to the
copper inlet tubes of the faucet. (Supply hoses are not included).
Aplique cinta selladora para tuberías. Coloque las mangueras de
suministrode agua enlos tubos de cobre de admisión del grifo.
(Las mangueras de suministro no están incluidas).
Appliquez du ruban pour tuyau. Fixez les flexibles d'alimentation en
eau auxtuyaux d'entrée en cuivre du robinet. (Les flexibles d'alimentation
ne sont pas compris.)
9.
10. After installing the faucet, remove the aerator and open the hot and
cold water supplies. Check for leaks. Turn on the faucet handles
for one minute to flush debris from the faucet. Close the handles and
re-assemble the aerator.
Una vez instalado el grifo, retire el aireador y abra el abastecimiento
de agua caliente y fría. Verifique si hay fugas. Abra las manijas del
grifo durante un minuto para que salga la suciedad. Cierre las
manijas y vuelva a instalar el aireador.
Lorsque le robinet est installé, enlever le brise-jet et ouvrir l’alimentation
d’eau chaude et d’eau froide. Vérifier qu’il n’y a pas de fuites.
Ouvrir les manettes du robinet et laisser couler l’eau durant une minute
pour manettes et remettre le brise-jet en place.
Apply the pipe tape to the inlet port. Slip the coupling nuts onto the
inlet port and tighten with a wrench.
Antes de realizar la instalación, cierre el suministro principal de
agua girando las válvulas en sentido horario
Appliquez du ruban pour tuyau à l'orifice d'entrée. Glissez
l'écrou de raccordement sur l'orifice d'entrée et serrez-le à l'aide
d'une clé.

Remove handle and cartridge to check if ceramic
disk is permanently damaged or dirty. Re-install cartridge.
Quite la manija y el cartucho para revisar si el disco
de cerámica está dañado o sucio. Reinstalé el cartucho.
Enlever la manette et la cartouche pour vérifier si le
disque de céramique est sale ou définitivement
endommagé. Réinstaller la cartouche.
Water will not shut off completely.
El agua no se cierra completamente.
L’eau ne cesse pas complètement de couler.
Dirty or worn out plastic washer in the
cartridge.
La arandela de goma del cartucho está
sucia o desgastada.
La rondelle de plastique de la cartouche
est sale ou usée.
Problem/Problema/Problème Cause/Causa/Cause Action/Solución/Correctif
If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos.
Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter les correctifs suivants.
Leaks underneath handle.
Goteo debajo de la manija.
Fuites sous la manette.
Lock nut or trim cap has come loose.
El contratuerca o tapa ornamental se han
suelto.
La écrou de blocage ou le capuchon de
garniture est desserré.
Tighten the lock nut or trim cap.
Aprieté el contratuerca o tapa ornamental.
Serrer la écrou de blocage ou le capuchon de
garniture.
Aerator leaks or has an inconsistent
water flow pattern.
El aireador gotea o el chorro de agua
está irregular.
Le brise-jet fuit ou la diffusion des jets
qui s’en écoulent n’est pas uniforme.
Aerator is dirty or misfitted.
El aireador está sucio o mal puesto.
Le brise-jet est mal ajusté ou sale.
Unscrew the aerator to check rubber packing or
replace the aerator.
Destornille el aireador para chequear el empaque de
caucho. Vuelva a instalar el aireador.
Dévisser le brise-jet pour vérifier le joint en caoutchouc.
Réassembler le brise-jet
Trouble-Shooting/Guía de Solucionar Problemas/Dépannage
Mantenimiento Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo
periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Entretien Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyez périodiquement avec un chiffon
doux pour qu’il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils
endommageront le fini et rendront votre garantie nulle.

Danze, Inc. / 2500 Internationale Parkway / Woodridge, IL 60517
www.Danze.com
© 2010 DANZE, INC. All rights reserved.
Pub No. IM-TD Drain/12-15
Touch Down Drain Installation Instructions
Instrucciones para la instalación del desagüe touch down
Instructions d’installation de la bonde de vidange manuelle
Check to make sure you have the following parts indicated below:
Configuration 1
(metal & 50/50)
Configuration 2
(plastic)
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
1. Stopper / Parador /Tampon
2. Cartridge / Cartucho / Cartouche
3. Drain collar / Boca de desagüe / Collet de renvoi
4. Rubber washer / Arandela / Rondelle
5. Lock nut / Contratuerca / Écrou de blocage
6. Seal / Sello / Rondelle étanche
1.
2.1.
2.2.
4.
5. 4.
5.
Step 1. Remove the rubber washer (4) and lock nut (5) from the drain assembly.
Etapa 1. Quite la arandela de goma (4) y la contratuerca (5) del conjunto dedesagüe.
Étape 1. Enlever la rondelle de caoutchouc (4) et l’écrou de blocage (5) du renvoi.
Step 2. Install the drain body
2.1. Configuration 1 (metal or 50/50): Place a ring of silicone sealant beneath
the lip of the drain collar (3) and place it in the opening of the sink. Press down
firmly to secure the drain collar (3).
Configuration 2 (plastic): DO NOT APPLY SILICONE SEALANT TO THE LIP OF
THE DRAIN COLLAR. Keep the tapered seal at the drain collar and place it in
the opening of the sink directly. Press down firmly to secure the drain collar (3).
2.2. Tighten the rubber washer (4) and lock nut (5) onto the drain collar.
Etapa 2. Instale el cuerpo del desagüe
2.1.Configuración 1 (metal o 50/50): Aplique un anillo de sellante de silicona
por debajo del borde de la boca de desagüe (3) y colóquelo en la abertura
del lavabo. Presione con fuerza para afianzar la bocade desagüe (3).
Configuración 2 (plástico): NO APLIQUE SELLANTE DE SILICONA AL BORDE
DE LA BOCA DE DESAGÜE. Mantenga la junta tórica en su sitio sobre la
boca de desagüe y coloque directamente en la abertura del lavabo. Presione
con fuerza para afianzar la boca dedesagüe (3).
2.2. Apriete la arandela de goma (4) y la contratuerca (5) en la boca del
desagüe (3).
1.
2.
3.
4.
5.
6.
1.
2.
3.
5.
4.
6.
DA505918 DA505219P DA505207

Cleaning Instructions / Instrucciones para la limpieza / Directives de nettoyage
To maintain and protect the fine luster of all products, clean with a soft, damp cloth only. DO NOT USE detergents or cleanser as they may harm the
protective finish.
Para mantener y proteger el lustre de los productos, use sólo un trapo limpio y húmedo para la limpieza. NO USO detergentes o limpiadores porque
pueden dañar el acabador.
Pour que ces produits conservent leur beau lustre, les nettoyer uniquement avec un chiffon doux et humide. NE PAS EMPLOYER de détergents ni de
nettoyants, car ils peuvent abîmer le fini protecteur.
Questions: Contact Danze technical service at
Si tiene preguntas, llame al servicio técnico de Danze en los teléfonos
Questions : Communiquez avec le service technique d’Danze au
888-328-2383 (USA) 800-487-8372 (Canada)
Touch Down Drain Installation Instructions
Instrucciones para la instalación del desagüe touch down
Instructions d’installation de la bonde de vidange manuelle
For drain cartridge replacement or cleaning
Para sustituir o limpiar el cartucho de desagüe
Pour remplacer ou nettoyer la cartouche de renvoi
3.
4.

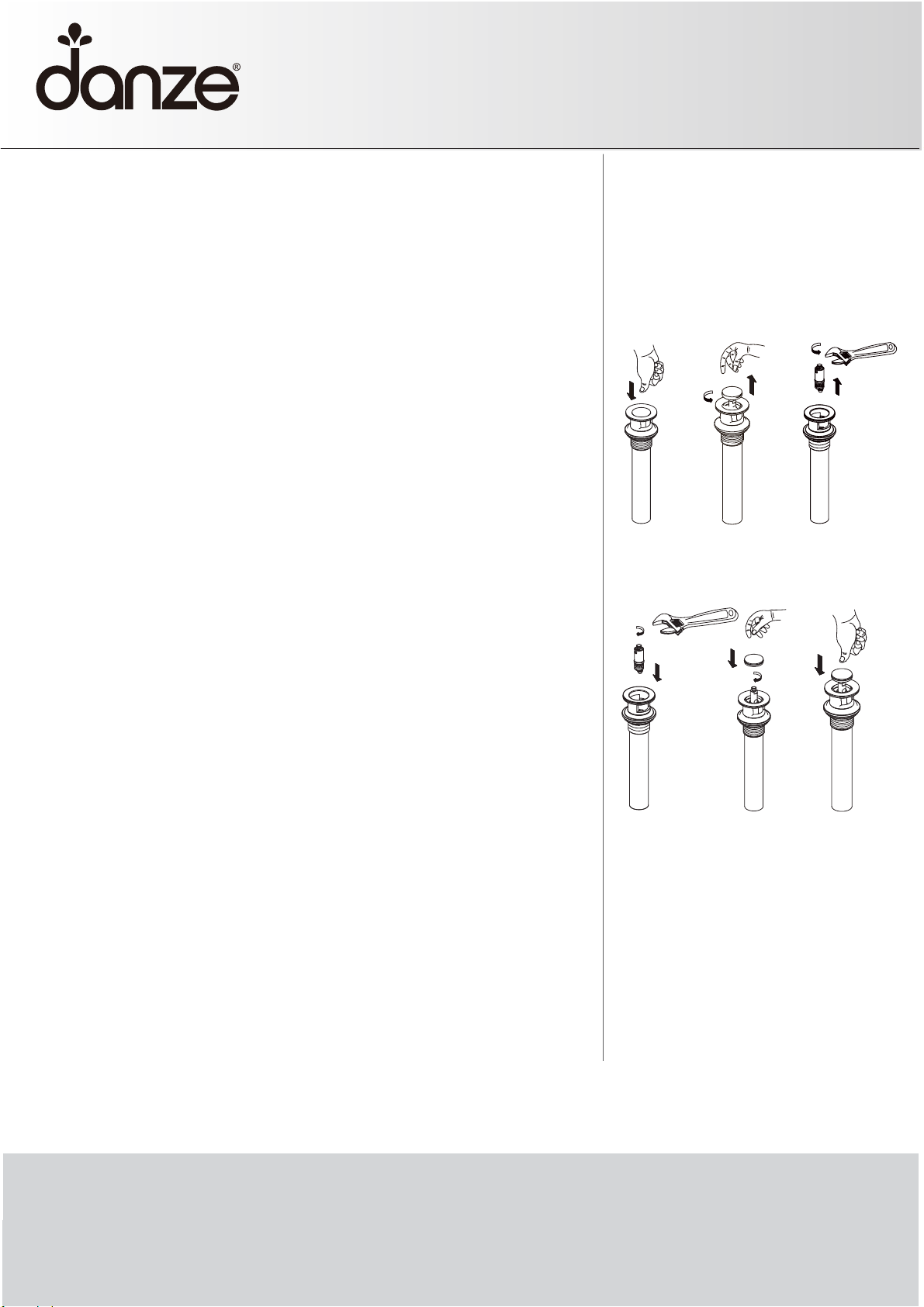

Step 3. Remove the cartridge (2) from the drain:
3.1. Push the stopper to the raised position. Unscrew the stopper
cap from the cartridge
3.2. Using a wrench or pliers, unscrew the cartridge from the drain
collar and remove from the drain.
Etapa 3. Retire el cartucho (2) del desagüe:
3.1. Presione el tapón hasta la posición levantada.
Desenrosque el tapón del cartucho.
3.2. Utilice una llave o unos alicates para desenrocar
el cartucho de la boca de desagüe y sacarlo deéste.
Étape 3. Enlever la cartouche (2) du renvoi:
3.1. Pousser surle bouchon pour qu’il s’ouvre. Dévisser le
capuchon du bouchon de la cartouche.
3.2. À l’aide d’une clé ou de pinces, dévisserla cartouche du
collet du renvoi et enlever du renvoi.
2.1. Configuration 1 (métal ou 50/50): Appliquer de l’enduit d’étanchéité à base
de silicone sous le rebord du collet de renvoi (3) et le placer dans l’ouverture
du lavabo (3).
Configuration 2 (plastique) : NE PAS APPLIQUER L’ENDUIT
D’ÉTANCHÉITÉ À BASE DE SILICONE SURLE REBORD DU
COLLET DE RENVOI EN PLASTIQUE. Laisserle joint d’étanchéité
biseauté en place sur le collet de renvoi et placer ce dernier
directement dans l’ouverture du lavabo. Appuyer fermement pour
fixer le collet de renvoi (3).
2.2. Visserla rondelle en caoutchouc (4) et l‘écrou de blocage
(5) sur le collet de renvoi.
Step 4. Reinstall the cartridge (2) into the drain collar,thread on the stopper cap.
Etapa 4. Vuelva a instalar el cartucho (2) enla boca de desagüe, enrosque el tapón.
Étape 4. Réinstaller la cartouche (2) dans le collet du renvoi, visser le capuchon
du bouchon.
Étape 2. Installer le tuyau de renvoi
.
