Danze Did-U-Wave D423507 User manual

Phillips screwdriver
Destornillador auciforme
Tourne vis Phillips
Tools You Will Need
Herramientas Necesarias
Outils dont vous aurez besoin
Before Your Installation
Antes de Instalar
Avant l’installation
Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Need Help?
Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia?
Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 oWWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.
D423507
Pub No. IM-Kit PD/01-15
Grifo digital para cocina con vertedor extraíble
Robinet numérique de cuisine avec bec rétractable
Shown/Mostrado/Illustré
Flashlight
Linterna
Lampe de poche
Electric drill
Taladro eléctrico
Foreuses électriques
‘QR code also found on faucet’
‘Scan with a QR code reader’
Did-U-Wave™ Kitchen Pull-Down Faucet
Adjustable wrench
Llave ajustable
Clé à molette

Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically
with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

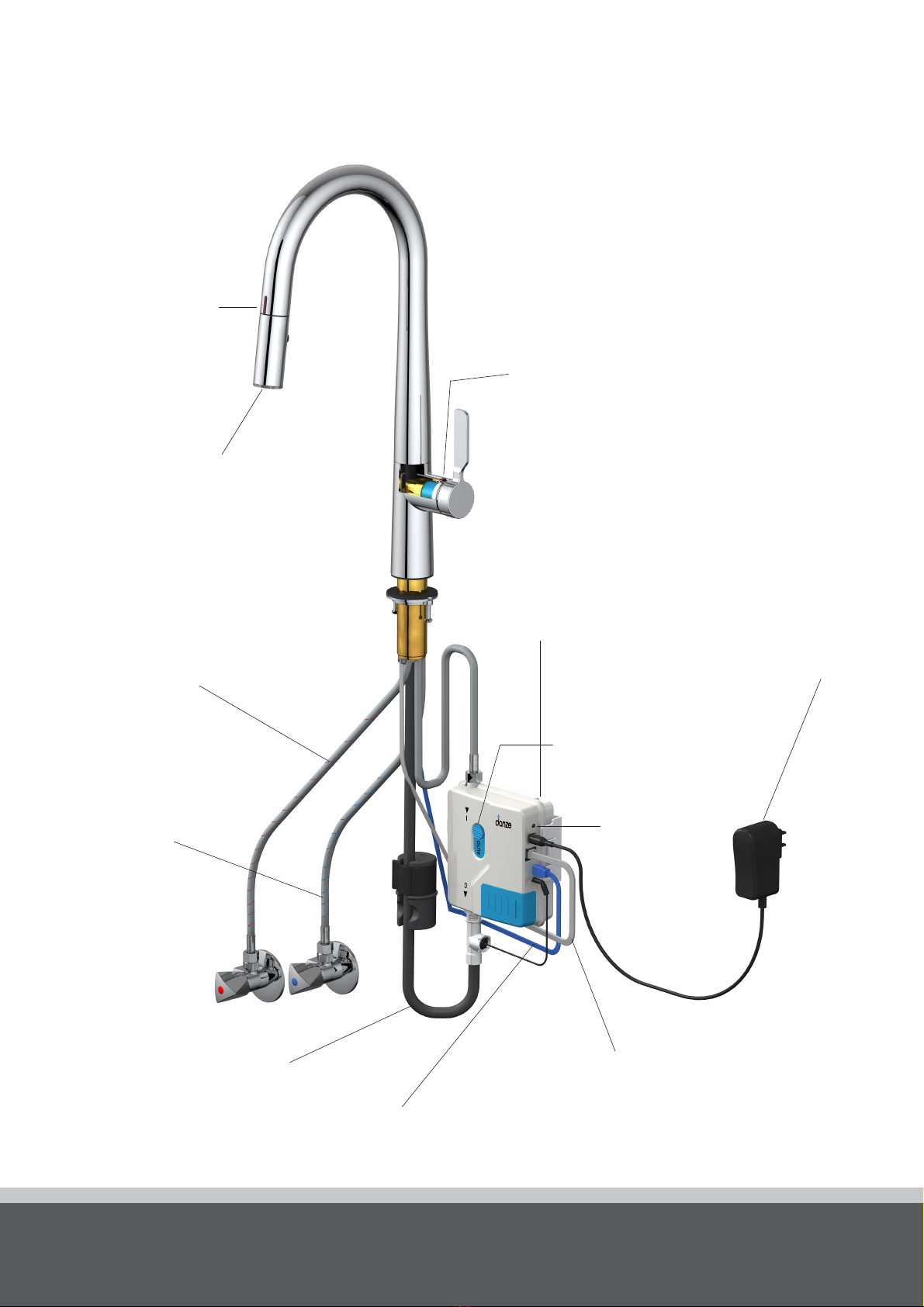

Installation Diagram/Esquema de instalación/Schéma d’installation
Spray Hose
Boyau de douchette
Manguera del rociador
Electrical Cable
Cable eléctrico
Câble électrique
Motion Sensor
Sensor de movimiento
détecteur de mouvement
Task Light
Luz de tarea
Lampe
Water Supply Hose - Cold
Water Supply Hose - Hot
Manguera de suministro de agua fría
Flexible d'alimentation eau froide
Flexible d'alimentation eau chaude
Manguera de suministro de agua caliente
Blue Cable (On/Off Light Control)
Beige Cable (Motion Sensor Control)
Cable de color beige (control de sensor de movimiento)
Câble beige (commande du détecteur de mouvement)
Cable de color azul (control de luz de encendido/apagado)
Câble bleu (commutateur de lampe)
Control Box
Manual Override Switch
Caja de control
Boîte de contrôle
On/Off Light
Reset
Commutateur de lampe
Luz de encendido/apagado
Réinitialisation
Restablecer
Interruptor de anulación manual
Commutateur de mode

Mantenimiento Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo
periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Entretien Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyer périodiquement avec un chiffon
doux pour qu’il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils
endommageront le fini et rendront votre garantie nulle.
Faucet Installation Procedures/Instalaci n del Grifo/Proc dures d installation du robinet
Danze always recommends that plumbing products be installed by a licensed professional.
Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.
Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.
1.
Rubber Washer
Arandela de goma
Rondelle étanche Metal Washer
Arandela de metal
Rondelle en métal
Lock Nut
Contratuerca
Écrou de blocage

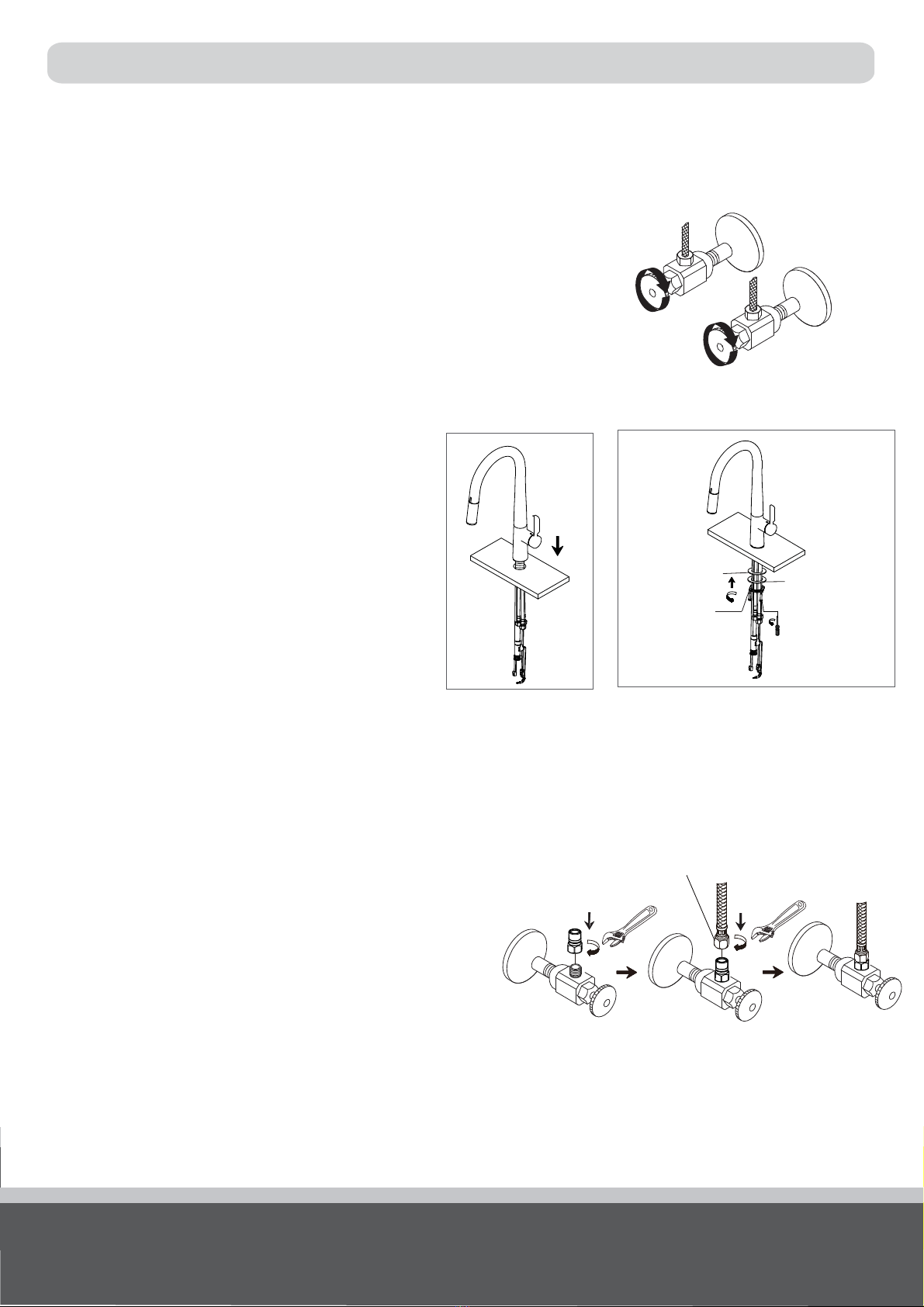

Shut off main water supply before installation by turning the valves clockwise.
antes de realizar la instalación, cierre el suministro principal de agua girando
las válvulas en sentido horario.
Fermez l'alimentation principale en eau avant l'installation en tournant les valves
d'alimentation dans le sens horaire.
2. Install the faucet body through the top of the sink.
Instale el cuerpo del grifo desde la parte de arriba
del fregadero.
Installer le robinet dans le trou en haut de l’évier.
From underneath the sink, install the mounting hardware
onto the valve shank. Be sure to thread all the hoses and
Instale las piezas de montaje en el vástago de la válvula
por la parte de abajo del fregadero. Asegúrese de
Sous l’évier, installer le matériel de fixation sur
la tige de robinet.
3.
cables through the washers and locknut.
Assurez-vous de raccorder tous les
flexibles et les câbles à l'aide des rondelles et des
écrous autobloquants.
enroscar todas las mangueras y los cables con sus
arandelas y tuercas prisioneras correspondientes.
23
4.
Note: Hot supply is usually on the left and cold supply
is usually on the right.
Install the filter check valves to the water supply under your sink,
and tighten the hose onto the check valves with a wrench. Filter check
valves help to filter debris in the water. The grey/red hose is for hot water
and the grey/blue hose is for cold water.
Le flexible gris/rouge est pour l'eau
chaude et le flexible gris/bleu est pour l'eau froide.
Remarque : habituellement, l'eau chaude se trouve à
gauche et l'eau froide se trouve à droite.
Installez les vannes de contrôle de filtre à l'approvisionnement en
eau sous l'évier, et serrez le tuyau sur les clapets. Clapets de filtre
aident les débris du filtre dans l'eau.
Instale las válvulas de retención del filtro al suministro de agua debajo
del fregadero, y apretar la manguera en las válvulas de retención.
Válvulas de retención de filtro ayudan escombros filtro en el agua
Lmanguera de color gris/rojo es para el agua caliente y la
gris/azul, para el agua fría.
Nota: por lo general, el suministro de agua caliente se
encuentra a la izquierda y el de agua fría, a la derecha.
Coupling Nut
Tuerca de conexión
Écrou de raccord

Mantenimiento
Entretien
6.
7. Remove the seal cover from the outlet port prior to pushing the
hose adapter onto the same port.
Enlever le capuchon de sur l'orifice de sortie avant de pousser
en place l’adaptateur du tuyau.
Quite la cubierta obturadora de la conexión de salida antes de
presionar el
adaptador de manguera contra la misma conexión. Cubierta obturadora
Aapuchon
Seal cover
Min 2 in.
Min 5 in.
Max 6 in.
5.
Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia?
Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 oWWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.

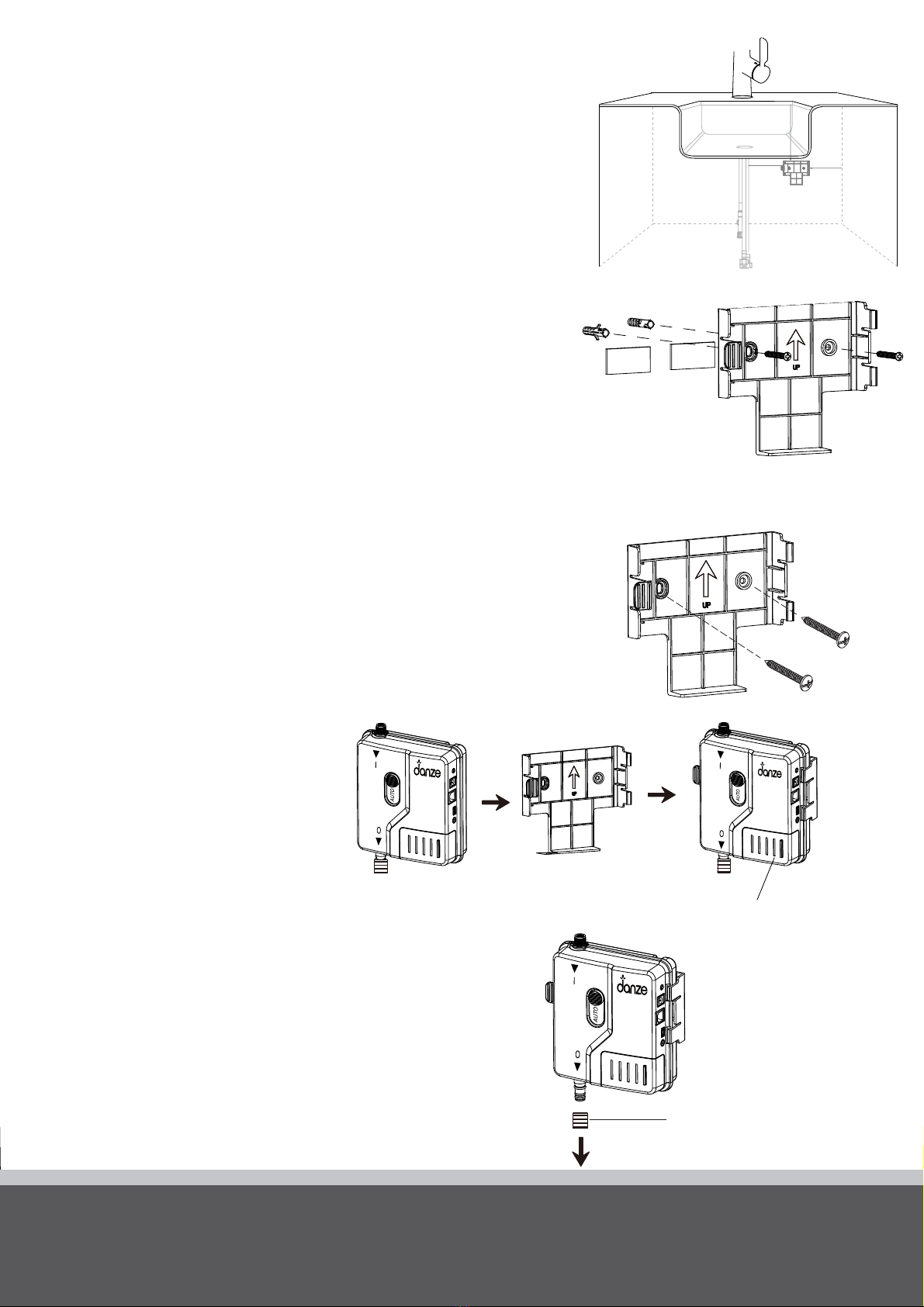

Recommended: Follow the proposed measurements below to
determine the best placement for the bracket. Position the bracket
so that no more than 6” are between the left side of the bracket
and the faucet. Allow for at least 2” from the right side of the bracket
to the wall and at least 5” from the top of the bracket to the deck. Ideally
this will leave at least 8” below the bracket. Using double sided tape,
secure the bracket to the wall.
When the placement has been decided, fix the bracket for the control box
onto the wall using the screws and anchors (if necessary) that are included.
Recomendación: utilice las medidas propuestas a continuación para determinar
la mejor ubicación del soporte. Posicione el soporte de modo que no queden
más de 6" entre el lado izquierdo de este y el grifo. Deje un espacio de al
menos 2" desde el lado derecho
desde la parte superior del soporte a la mesada. En el mejor de los casos,
quedará un espacio de al menos 8" debajo del soporte. Utillice cinta adhesiva
de doble cara y asegure el soporte a la pared.
Una vez decidida la ubicación, fije el soporte para la caja de control sobre
la pared utilizando los tornillos y los anclajes (si son necesarios) que vienen incluidos.
Recommandation : Suivez les mesures proposées ci-dessous pour déterminer le
meilleur emplacement pour le support. Placez le support afin qu'il n'y ait pas
plus de 6 po entre le côté gauche du support et le robinet. Laissez une distance
d'au moins 2 po entre le côté
le sommet du support et le comptoir. Idéalement, cet emplacement permet de
laisser au moins 8 po sous le support. À l'aide d'un ruban double face, fixez le
support au mur.
Lorsque l'emplacement a été déterminé, fixez le support pour la boîte de
contrôle sur le mur au moyen des vis et ancrages (si nécessaire) qui sont fournis.
Attach the control box onto the bracket.
Installez la boîte de contrôle dans le support.
Instale la caja de control en el soporte.
Sealed Shut for Plug-In Unit
Fermé hermétiquement pour l'unité enfichable
Cierre sellado de la unidad enchufable

Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically
with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
8. Install the quick connect hose assembly by following these simple steps:
A. Push the quick connect housing firmly upwards onto the spout tube until
a ‘click’ is heard.
B. Pull down on the quick connect housing. If you cannot pull housing off,
the quick connect is secure.
Note: Please make sure the spray hose does not intertwine
with other pipes.
Refer to the following link to see video instructions on the
proper installation: http://www.danze.com/quick-connect/
For future reference(C): Push up housing tight to clip. While holding assembly
together, push down the complete assembly to release from spout tube.
Instale el conjunto de la manguera de conexión rápida, para instalar los
empalmes rápidos, siga estas indicaciones:
A. Empuje firmemente hacia arriba la conexión rápida en el tubo del vertedor
hasta que oiga un ‘clizc’.
B. Tire de la conexión rápida hacia abajo. Si no consigue sacarla, la conexión
rápida está bien instalada.
Para futuras consultas (C): Empuje la conexión rápida hacia arriba apretando
el clip. Sujete el conjunto y tire hacia abajo para sacarlo del tubo del vertedor.
Installation des raccords rapides, pour installer les connecteurs rapides,
suivre les étapes ci-dessous:
A. Enfoncer fermement le boîtier du connecteur rapide sur le tuyau du bec
jusqu’à ce qu’un ‘clic’ se fasse entendre.
B. Tirer sur le boîtier du connecteur rapide pour vérifier qu’il est fixé
solidement.
Pour référence future (C): Pousser le boîtier contre la fixation. Tenir le
tout et le tirer vers le bas pour dégager les connecteurs du tuyau du bec.
Clip
Seguro
Anneau de fixation
Tube/Tubo/Tuyau
Housing
Receptáculo
Boîtier
A
B
3
2
1
C
Nota: verifique que la manguera no se enrede con las
demás tuberías.
Si desea ver un video con instrucciones para una correcta
instalación, visite: http://www.danze.com/quick-connect/
Remarque : Assurez-vous que le flexible d'arrosoir
ne s'entremêle pas avec d'autres tuyaux.
Reportez-vous au lien suivant pour visionner une vidéo
informative montrant l'installation appropriée des pièces :
http://www.danze.com/quick-connect/
Sealed Shut for Plug-In Unit
Fermé hermétiquement pour l'unité enfichable
Cierre sellado de la unidad enchufable

Mantenimiento Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo
periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el a
Entretien Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyer périodiquement avec un chiffon
doux pour qu’il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits c
endommageront le fini et rendront votre garantie nulle.
10.
Electrical Cable
Cable eléctrico
Câble électrique

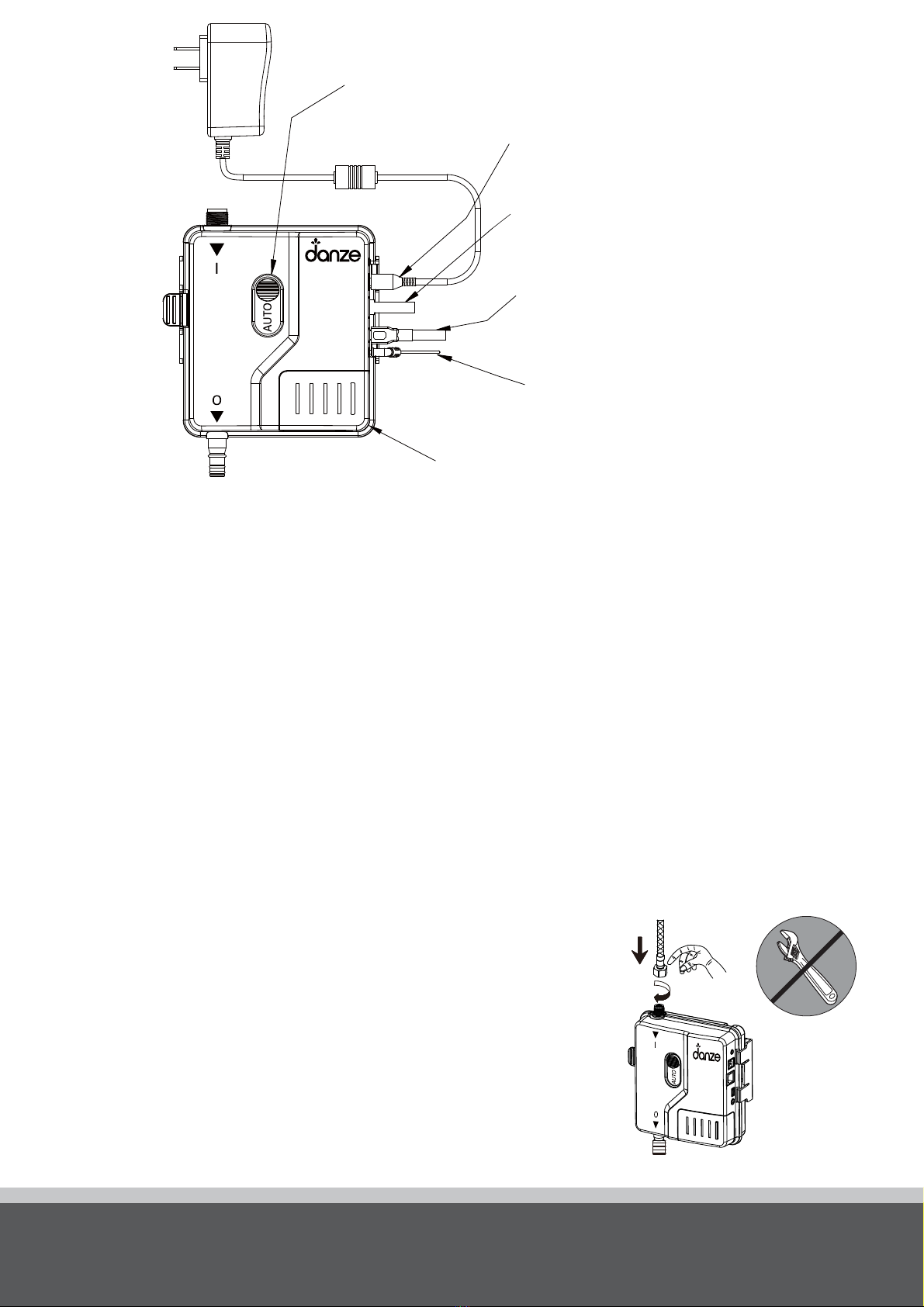

Connect the all grey hose (without red or blue threading) onto the control box
inlet port by hand. Do not use a wrench, as it can damage the inlet port.
9. For AC/Plug-In power operation, connect the adapter for the electrical cable to the connection hole in the control box.
Plug in the electrical cable for AC power into the outlet under the deck. Connect the remaining electronic components
to the control box as the drawing above shows.
Note: The manual model switch should be turned to “Auto” (up) position during installation
as well as during standard operation.
Blue Cable (On/Off Light Control)
Beige Cable (Motion Sensor Control)
Grey Adapter Cable (Black and Red Wire)
Manual Override Switch
Câble adaptateur gris (fil noir et rouge)
Sealed Shut for Plug-In Unit
Cable de color beige (control de sensor de movimiento)
Câble beige (commande du détecteur de mouvement)
Cable de color azul (control de luz de encendido/apagado)
Câble bleu (commutateur de lampe)
Interruptor de anulación manual
Commutateur de mode
Cierre sellado de la unidad enchufable
Fermé hermétiquement pour l'unité enfichable
Cable adaptador gris (cable negro y rojo)
Pour un fonctionnement à courant alternatif (alimentation
externe), raccordez le cordon d'alimentation à l'orifice
d'alimentation de la boîte de contrôle. Branchez l'adaptateur d'alimentation c.a. dans la prise sous le
comptoir. Raccordez les autres composants électroniques à la boîte de contrôle en vous référant à l'illustration ci-dessus.
Remarque : le commutateur du modèle manuel devrait être réglé à la position « Auto »
(vers le haut) pendant l'installation et lors de l'utilisation normale.
Para el funcionamiento con alimentación de CA/enchufable, conecte el adaptador de CA en el orificio de conexión de la
caja de control. Enchufe el adaptador de CA para alimentación de CA en el enchufe ubicado debajo de la mesada.
Conecte los componentes electrónicos restantes en la caja de control como se muestra en el
Nota: el interruptor de modelo manual debe estar en la posición “Auto” (hacia arriba)
durante la instalación y durante el funcionamiento estándar.
Conecte a mano todas las mangueras de color gris (sin hilos rojos ni azules)
en el orificio de admisión de la caja de control. No utilice una llave,
porque podría dañar el orificio.
Raccordez manuellement tous les flexibles gris (sans filet rouge ou bleu)
à l'orifice d'entrée de la boîte de contrôle. N'utilisez pas une clé,
qui pourrait endommager l'orifice d'entrée.

cabado y anularán la garantía.
Entretien
himiques forts puisqu’ils
Attach the metal Grip Lock™ weight to the desired height on the black
hose for best retraction. Adjust accordingly until the preferred
retraction is found.
Note:Zip ties are provided to help you organize
the hoses and cable, allowing the weighted cable
clearance to fully retract.
12.
11. Turn on the main water supply after installation by turning the
valves counterclockwise.
Después de realizar la instalación, abra el suministro principal
de agua girando las válvulas en sentido antihorario.
Rétablissez l'alimentation principale en eau après 'installation en
tournant les valves d'alimentation dans le sens antihoraire.
Fixez le poids métallique à la hauteur souhaitée sur le flexible afin
d'obtenir une rétraction optimale. Ajustez la position du poids
jusqu'à ce que la rétraction fonctionne de la façon souhaitée.
Coloque el peso metálico sobre la manguera a la altura
que desee para obtener una óptima retracción. Ajústelo según
corresponda, hasta encontrar la mejor posición de retracción.
Nota: se suministran abrazaderas para ordenar las
mangueras y los cables de modo de dejar suficiente
espacio libre para permitir la retracción total de los cables
Remarque : des attaches autobloquantes sont
fournies pour vous aider à organiser les flexibles
et le câble afin de libérer de l'espace et de permettre
la rétraction complète du câble lesté.
Weight
Here
cabado y anularán la garantía.
himiques forts puisqu’ils
Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia?
Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 oWWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.

Hands Free Operation
Activación con sensor
Fonctionnement mains libres
1.
Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically
with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warrant
Make sure that the manual override switch on the
Control Box is set to ‘AUTO’ (up).
Assurez-vous que la commutateur de mode sur la boîte de
contrôle est réglée à « AUTO ».
Verifique que el interruptor de anulación manual de la caja de
control esté en la posición "AUTO".
Switch Shown in ‘AUTO’ (up) Position
Interruptor en posición "AUTO" (hacia arriba)
Commutateur montré à la position « AUTO » (vers le haut)
Manually turn the faucet on with the handle.
A. The On/Off light on the handle will turn on for three seconds,
signifying that the faucet is in working order.
B. With the faucet ‘ON’, water will flow from the spray head and the
lighting device around the spray head will glow white. If the faucet is not
manually turned ‘OFF’ then it will shut off automatically after one minute.
The faucet is designed for automatic shut-off to assure that water isn’t wasted
in the case that it’s accidently turned on or forgotten to be waved off.
2.
Encienda el grifo girando la manija.
A. La luz indicadora sobre la manija se encenderá durante tres segundos,
lo que indicará que el grifo funciona correctamente.
B. Con el grifo abierto (posición "ON"), el agua fluirá desde el cabezal
rociador, y el dispositivo de iluminación alrededor del cabezal brillará con
una luz blanca. Si el grifo no se cierra (posición "OFF") manualmente, se
apagará en forma automáticamente al cabo de un minuto. El grifo tiene una
función decierre automático para impedir que se desperdicie agua en caso
de que se abra por accidente o alguien se olvide de cerrarlo.
Ouvrez manuellement le robinet à l'aide de la poignée.
A. Le voyant lumineux sur la poignée s'allume pendant trois secondes, indiquant
que le robinet est en bon état de fonctionnement.
B. Lorsque le robinet est à « ON », l'eau coule de la douchette et le dispositif
d'éclairage autour de la tête de la douchette produit une lueur blanche.
Si le robinet n'est pas mis à « OFF » manuellement, il se fermera automatiquement
après une minute. Le robinet est conçu pour se fermer automatiquement, pour éviter tout
gaspillage d'eau s'il était ouvert par mégarde ou oublié en position ouverte.
Handle in ‘ON’ Position
Poignée à la position « ON »
Manija en posición "ON" (abierta)

4.
5.
6.
MANUAL

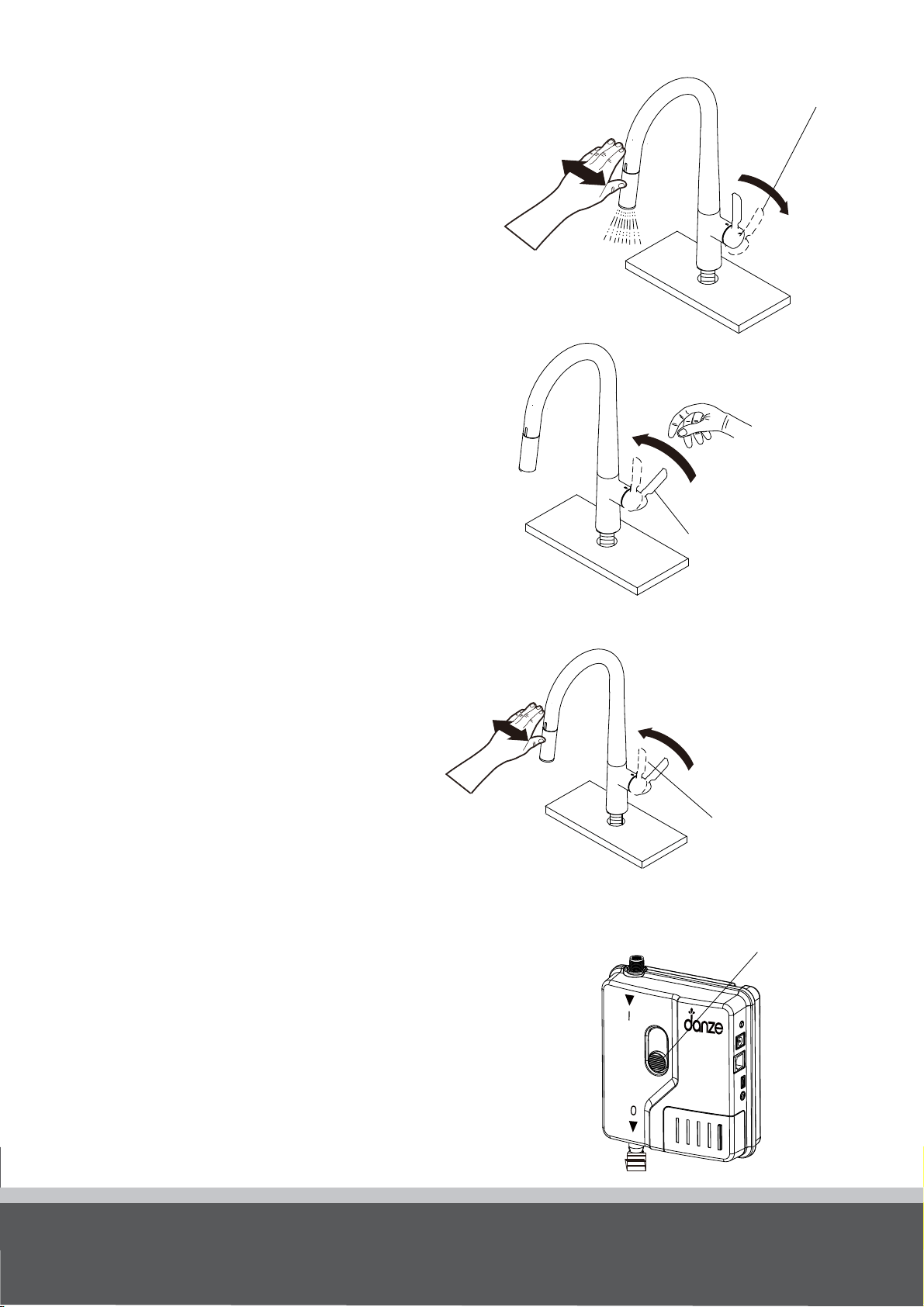

When handle is ‘ON’, you can activate the faucet with a simple wave of the hand.
A. With only a wave, water will start to flow and the spray head light will glow.
B. Wave again and the water will stop and the light will turn off.
3.
Lorsque la poignée est à « ON », vous pouvez activer le robinet d'un
simple mouvement de la main.
A. Avec un mouvement de la main, l'eau commence à couler et la
tête de la douchette s'illumine.
B. Faites un autre mouvement de la main et l'eau arrête de couler
et le voyant de la douchette s'éteint.
Cuando la manija esté en posición "ON", podrá activar el grifo
pasando la mano sobre este.
A. Con solo pasar la mano, el agua comenzará a fluir y el cabezal
rociador se iluminará.
B. Cuando vuelva a pasar la mano, el flujo de agua se detendrá
y la luz se apagará.
Maintenance
Mantenimiento Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo
periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Entretien Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyer périodiquement avec un chiffon
doux pour qu’il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils
endommageront le fini et rendront votre garantie nulle.
An unfortunate power outage and old batteries still can’t stop the
Did-U-Wave faucet from exceptional use. Turn the model switch on
the Control Box to ‘MANUAL’ (down) and the faucet will function mechanically.
Ni los inoportunos cortes de luz ni las baterías agotadas le
impedirán utilizar este excepcional grifo. En la caja de control,
coloque el interruptor del modelo en la posición "MANUAL" y el
grifo funcionará mecánicamente.
Une panne d'électricité ou des piles usées n'empêchent pas le
robinet Did-U-Wave d'offrir ses fonctions exceptionnelles.
Réglez le commutateur de mode sur la boîte de contrôle à
« MANUAL » et le robinet fonctionnera mécaniquement.
Switch Shown in ‘MANUAL’ (down) Position
interruptor en posición "MANUAL" (hacia abajo)
Commutateur montré à la position « MANUEL » (vers le bas)
The motion sensor will only activate if the handle is
in the ‘ON’ position.
El sensor de movimiento solo se activa si la manija
está en posición 'ON' (abierta).
Le détecteur de mouvement ne sera activé que si la
poignée est à la position « ON ».
Handle in ‘ON’ Position
Manija en posición "ON" (abierta)
Poignée à la position « ON »
Water can be shut off manually at any time by turning
the faucet handle ‘OFF’.
El flujo de agua se puede detener manualmente en cualquier
momento con solo girar la manija del grifo a la posición "OFF".
L'eau peut être coupée manuellement en tout temps, en tournant la
poignée du robinet à la position « OFF ».
Handle in ‘OFF’ Position
Manija en posición "OFF" (cerrade)
Poignée à la position « OFF »
Handle in ‘OFF’ Position
Manija en posición "OFF" (cerrade)
Poignée à la position « OFF »
