Montage- und Gebrauchsanweisung
Bitte auch die Abbildungen auf den ersten Seiten mit den
alphabetischen Bezugnahmen, die im Text wiedergegeben
sind, zu Hilfe nehmen. Die Instruktionen, die in diesem
Handbuch, gegeben werden, bitte ganz streng einhalten.
Es wird keinerlei Haftung übernommen für mögliche Mängel,
Schäden oder Brände der Küchenhaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind.
Betriebsart
Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.
Abluftbetrieb
Die Haube verfügt über einen oberen Luftaustritt Bzum
Ableiten der Küchengerüche nach außen (Abluftrohr und
Rohrschellen werden nicht geliefert).
Umluftbetrieb
Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht
möglich, kann die Haube mit Umluftbetrieb arbeiten; in
diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter Fan
der Halterung (Bügel) Gmontiert werden; auf diese Weise
wird die Luft durch das obere Gitter Hmit Hilfe eines
Abluftrohres, das an den oberen Luftaustritt Bangeschlossen
ist, und eines Anschlussrings am Umleitgitter F(Abluftrohr
und Rohrschellen werden nicht geliefert) rückgeführt.
Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb
und müssen an eine peripherische Saugeinheit (nicht
mitgeliefert) angeschlossen werden.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.Wenn die
Installationsanweisungen des Gaskochgeräts einen größeren
Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Typenschild im Inneren der Küchenhaube angegebenen
ist. Wenn die Küchenhaube mit einem Netzstecker
ausgestattet ist, diesen an eine den gültigen Normen
entsprechende, jederzeit zugängliche Steckdose
anschliessen. Wenn die Küchenhaube nicht mit einem
Netzstecker ausgestattet ist, muss sie direkt an das Stromnetz
angeschlossen werden. Dazu einen zweipoligen normierten
Schalter anbringen, dessen geöffnete Anschlusstellen
mindestens 3 mm auseinanderliegen müssen (gut
zugänglich).
Achtung! Das Netzkabel darf nur von autorisiertem
Fachpersonal ausgetauscht werden.
Montage
Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen können.
Die Kaminhalterung zusammenbauen (3 Teile):
Die drei Teile müssen mit 4 Schrauben aneinander befestigt
werden, die Größe der Halterung ist regulierbar und muss der
Innenbreite des Teleskopkamins entsprechen.
Das Umlenkgitter zusammenbauen (nur wenn ein aus 3
Teilen bestehendes Umlenkgitter mitgeliefert wird - das
Umlenkgitter wird nur für den Umluftbetrieb verwendet):
Die drei Teile müssen mit 2 Schrauben aneinander befestigt
werden, die Größe des Umlenkgitters ist regulierbar und muss
der Breite der Kaminhalterung entsprechen, an der es dann
befestigt wird.
Hinweis! Der Kamin ist für eine Installation mit
Umluftbetrieb geeignet.
Bei einigen Modellen kann man im Falle der Benutzung
der Haube im Abluftbetrieb das Kaminoberteil kopfüber
drehen, um es dann so ins Innere des Kaminunterteils
einzufügen, dass die Schlitze für den Luftaustritt nicht
mehr zu sehen sind. Die Kamine, bei denen dies möglich
ist, erkennt man daran, dass die Punkte zur Befestigung
am Bügel Gauch noch einmal an der Unterseite des
Kaminoberteils vorhanden sind.
Vor dem Anschluss des Gerätes die Haube mit Hilfe der
Hauptschalttafel der Wohnung stromlos setzen.
Den/die Fettfilter und das Kohlefiltergestell entfernen.

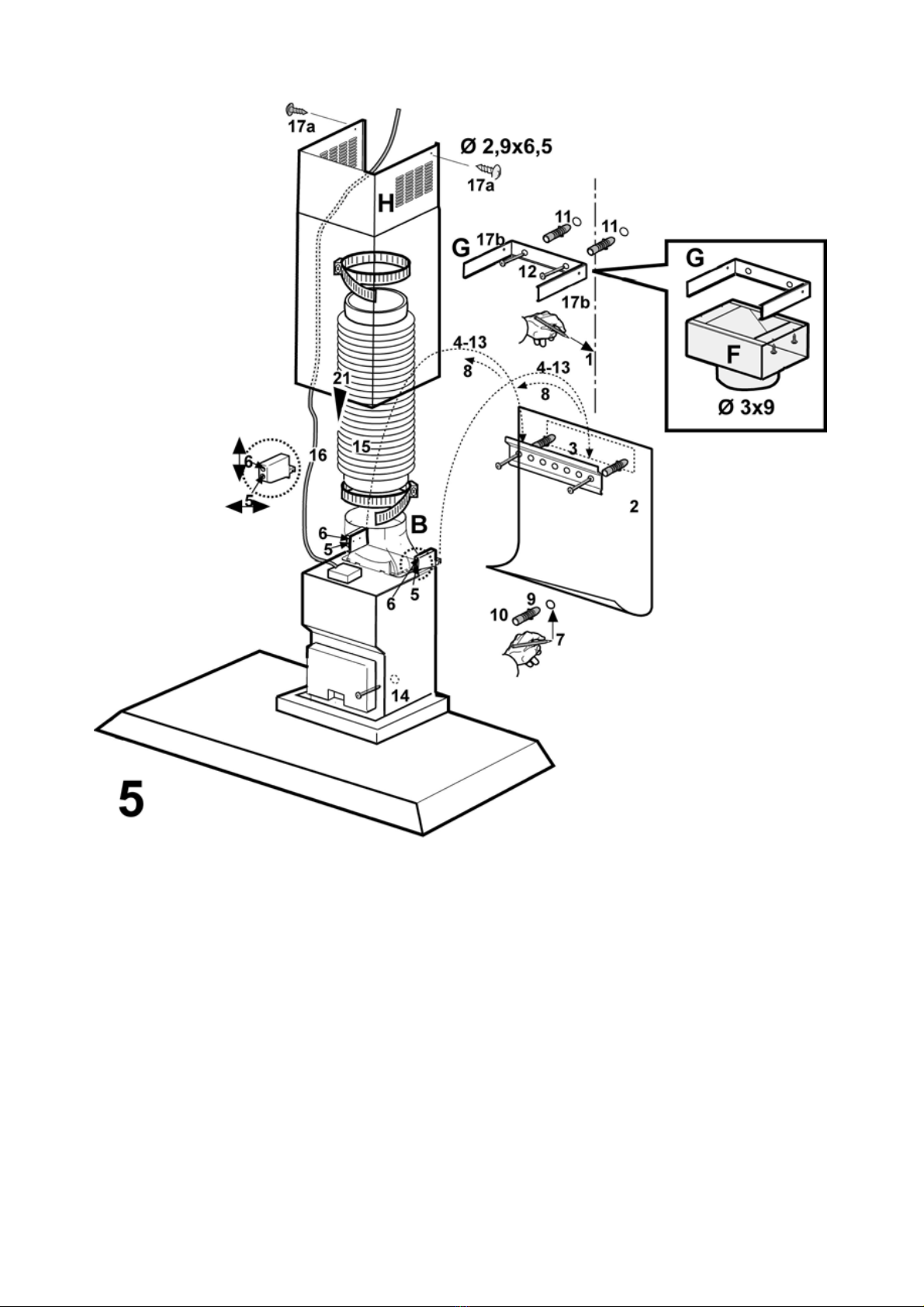

Bild 5
1. Mit einem Bleistift an der Wand eine Linie bis zur Decke
kennzeichnen, die mit der Mittellinie übereinstimmen
muss und die Montage erleichtert.
2. Den Bohrplan an die Wand legen: die vertikale Mittellinie

5
des Bohrplans muss mit der an der Wand
gekennzeichneten Linie übereinstimmen; ferner muss die
untere Bohrplankante der unteren Kante der Haube
entsprechen.
3. Den unteren Haltebügel so an das Bohrschema anlegen,
dass er sich mit dem vorgezeichneten Rechteck deckt,
die beiden äußeren Bohrlöcher kennzeichnen und
bohren, das Bohrschema entfernen und zwei Wanddübel
einfügen und mit zwei 5x45mm-Schrauben den
Haltebügel der Haube befestigen.
4. Die Haube am unteren Bügel einhängen.
5. Die Distanz der Haube zur Wand regeln.
6. Die Haube horizontal ausrichten.
7. Vom Innern der Sauggruppe aus, mit einem Bleistift das
Bohrloch für die endgültige Befestigung der Haube
kennzeichnen.
8. Die Haube vom unteren Bügel abnehmen.
9. Die gekennzeichnete Stelle bohren (Ø8mm).
10. 1 Mauerdübel einfügen.
11. Den Kaminhaltebügel Gan die Wand (nahe der Decke)
anlegen, den Kaminhaltebügel als Bohrschablone
benutzen (Sofern vorhanden, muss das kleine Langloch
auf der Halterung mit der vorher auf der Wand
angezeichneten Linie übereinstimmen) und mit dem
Bleistift zwei Löcher kennzeichnen, die Löcher bohren
(Ø8 mm) und 2 Dübel einsetzen.
12. Den Kaminhaltebügel mit 2 Schrauben 5x45mm an der
Wand fixieren.
13. Die Haube beim unteren Bügel einhängen.
14. Die Dunstabzugshaube definitiv (UNBEDINGT
NOTWENDIG) an der Wand fixieren.
15. Den Rohranschluss zum Ableiten des Rauchs am
Anschlussring an der Oberseite des Saugmotors
vornehmen (Rohr und Rohrschellen werden nicht
mitgeliefert, sondern müssen gekauft werden).
Das andere Rohrende muss bei Abluftbetrieb an eine
Vorrichtung angeschlossen werden, die den Rauch in
Freie leitet. Soll die Haube mit Umluftbetrieb
arbeiten, anschließend das Umlenkgitter Fam
Kaminhaltebügel Gbefestigen und das andere Rohrende
mit dem auf das Umlenkgitter Fgesetzten Anschlussring
verbinden.
16. Den Elektroanschluss vornehmen.
17. Die Kamine anbringen und oben mit 2 Schrauben (17a)
an der Kaminhalterung G(17b) fixieren.
18. Den unteren Kaminteil nach unten gleiten lassen, um die
Sauggruppe vollständig abzudecken und in den
entsprechenden Sitz an der Haube einschieben.
Das Kohlefiltergestell und den/die Fettfilter wieder einbauen
und den ordnungsgemäßen Betrieb der Haube prüfen.
Auch die seitlichen Absaugpaneele, die im Lieferumfang
enthalten sind, anbringen.
Beschreibung der Dunstabzugshaube
Bild 1
1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)
8. Kontur-Absaugpanel
Betrieb
Im Falle einer sehr intensiven Küchendunstkonzentration die
höchste Saugstärke einschalten. Es wird empfohlen, die
Küchenhaube schon fünf Minuten vor Beginn des
Kochvorganges einzuschalten und sie nach dessen
Beendigung noch ungefähr 15 Minuten weiterlaufen zu
lassen.
Funktionsweise - Modell mit Tastenbedienfeld
ABCD
A. Schalter ON/OFF Beleuchtung
B. Schalter ON/OFF der Absaugfunktion und zum
Einschalten der geringsten Saugstärke
B+C. Schalter zum Einschalten der mittleren Saugstärke
B+D. Schalter zum Einschalten der maximalen
Saugstärke
Wartung
Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der
Küchenhaube unterbrochen werden.
Reinigung
Die Küchenhaube muss sowohl innen als auch aussen häufig
gereinigt werden (mindestens genauso häufig, wie die
Wartung der Fettfilter durchgeführt wird). Zur Reinigung ein
mit flüssigem Neutralreiniger getränktes Tuch verwenden.
Keine Produkte verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Zur beachtung: Die Nichtbeachtung der Anweisungen, die
die Reinigung der Dunstabzugshaube und das Auswechseln
und die Reinigung der Filter betreffen, können Brandgefahr
verursachen.
Wir empfehlen daher die folgenden Anweisungen zu
beachten.
Wartung des Kontur-Absaugpanels
Ausbau:
Das Panel kräftig nach Außen ziehen und es an allen
Punkten, an denen es befestigt ist, aushaken.
Reinigung:
Das Absaugpanel muss genauso oft gereinigt werden
wie die Fettfilter; verwenden Sie dazu ein mit flüssigem,
neutralem Reinigungsmittel getränktes Tuch.

6
Vermeiden Sie den Gebrauch von scheuernden
Reinigungsmitteln. VERWENDEN SIE KEINEN
ALKOHOL!
Einbau:
Das Panel wird auf die Bolzen gedrückt, die dazu auf der
Oberfläche der Dunstabzugshaube angebracht sind, bis
es überall eingerastet ist.
Achtung! Vergewissern Sie sich immer, dass das Panel
gut befestigt ist.
Fettfilter
Bild 2
Dieser muss einmal monatlich gewaschen werden (oder wenn
das Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt).
Das kann mit einem milden Waschmittel von Hand, oder in
der Spülmaschine bei niedriger Temperatur und kurzspülgang
erfolgen. Der Metallfettfilter kann bei der Reinigung in der
Spülmaschine abfärben, was seine Filtermerkmale jedoch in
keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter Bden Aushakgriff ziehen.
Aktivkohlefilter (nur bei der Umluftversion)
Bild 3
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Der Aktivkohlefilter wird alle zwei Monate (oder wenn das
Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)
in warmem Wasser und geeigneten Waschmitteln oder in der
Spülmaschine bei 65°C gewaschen (in diesem Fall den
ollständigen Spülzyklus – ohne zusätzliches Geschirr im
Inneren der Geschirrspülmaschine - einschalten).
Das überschüssige Wasser entfernen, ohne dabei den Filter
zu beschädigen; danach das Vlies aus dem Plastikrahmen
entfernen und dieses bei 100° für 10 Minuten in den Ofen
legen, um es vollständig zu trocknen. Das Vlies muss alle 3
Jahre ausgewechselt werden und weiterhin jedes Mal dann,
wenn es beschädigt ist.
Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe
(g), die es an der Haube befestigen, um 90° drehen. Das
Kohlekissen (i) in den Rahmen (h) schieben und alles wieder
an entsprechender Stelle (j) montieren.
Es besteht die Möglichkeit einen traditionellen Kohlefilter zu
benutzen, welcher weder gewaschen noch regeneriert werden
kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt
werden.
Das Kohlefiltergestell und der Filter sind
zusammengeschweißt, das eventuell mit der Haube
mitgelieferte Gestell ist daher nicht zu verwenden.
Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und
mit den vorgesehenen 2 Plastikschrauben befestigt.
Ersetzten der Lämpchen
Bild 4
Das Gerat von Stromnetz abschalten.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass
sie abgekühlt sind.
x Mit Hilfe eines kleinen Schlitzschraubenziehers den
Rand des Lämpchens anheben, um dieses
herausziehen zu können.
x Das zu ersetzende Lämpchen entfernen und dieses mit
einer Lampe vom Typ Philips Standard Line mit dem
Code 425409, mit 12V 20W 30° Ø35 12V GU4
ersetzen.
x Das Ersetzen und die Montage des neuen Lämpchens
durchführen, indem die beschriebenen Schritte in
umgekehrter Reihenfolge ausgeführt werden.
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,
ob die Lampen einwandfrei eingedreht sind, ehe man sich an
den Kundendienst wendet.
Warnung
Betreiben Sie die Dunstabzugshaube nur mit fachgerecht
eingesetzem Gitter!
Werden in demselben Raum, in dem die Dunstabzugshaube
betrieben wird, gleichzeitig weitere gas- oder
brennstoffbetriebene Geräte verwendet, so muss in dem
Raum ausreichend Zuluft gewährleistet sein.
Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die
nicht mit elektrischer Energie betrieben werden, in Betrieb ist,
darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht
überschreiten.
Es ist nicht erlaubt, die Abluft in einen in Betrieb befindlichen
Rauch- bzw. Abgaskamin oder Schacht zu leiten.
Brandgefahr! Flambieren ist unter der Dunstabzugshaube
nicht gestattet!
Offenes Feuer schädigt die Filter der Dunstabzugshaube und
kann Brände verursachen. Betreiben Sie die
Dunstabzugshaube daher auf keinen Fall über offenem Feuer.
Fritieren Sie unter der Dunstabzugshaube nur unter ständiger
Beobachtung, um zu verhindern, dass sich das erhitzte Öl
entzündet.
Die Installation der Dunstabzugshaube ist unter Beachtung
der einschlägigen Vorschriften der
Energieversorgungsunternehmen sowie der
Bauverordnungsvorschriften der Länder vorzunehmen.
Reinigen Sie die Dunstabzugshaube außen und innen
regelmässig.
Es besteht Brandgefahr, wenn Sie die Dunstabzugshaube
nicht regelmässig reinigen und die Filter nicht wie in der
Bedienungsanleitung beschrieben wechseln.
Für eventuelle Schäden, Brände oder Unfälle, die durch
Nichtbeachten dieser Anleitung entstehen, können keine
Garantieleistungen geltend gemacht werden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Markierung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät

7
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.

8
Instruction on mounting and use
Consult the designs in the front pages referenced in the text
by alphabet letters. Closely follow the instructions set out
in this manual. All responsibility, for any eventual
inconveniences, damages or fires caused by not complying
with the instructions in this manual, is declined.
Use
The hood is designed to be used either for exhausting or filter
version.
Ducting version
The hood is equipped with a top air outlet Bfor discharge of
fumes to the outside (exhaust pipe and pipe fixing clamps not
provided).
Filter version
Should it not be possible to discharge cooking fumes and
vapour to the outside, the hood can be used in the filter
version, fitting an activated carbon filter and the deflector F
on the support (bracket) G, fumes and vapours are recycled
through the top grille Hby means of an exhaust pipe
connected to the top air outlet Band the connection ring
mounted on the deflector F(exhaust pipe and pipe fixing
clamps not provided).
The models with no suction motor only operate in ducting
mode, and must be connected to an external suction device
(not supplied).
Installation
The minimum distance between the supporting surface for the
cooking vessels on the hob and the lowest part of the range
hood must be not less than 50cm from electric cookers and
65cm from gas or mixed cookers.If the instructions for
installation for the gas hob specify a greater distance, this
must be adhered to.
Electrical connection
The electrical tension must correspond to the tension noted
on the label placed inside the cooker hood. Connect the
electrical plug, where provided, to the an easily accessible
outlet in conformity with local standards in force. Where an
electrical plug is not provided (for direct connection to
electrical network) place a standards approved bipolar switch
with an aperture distance of not less than 3mm (accessible)
from the contacts.
Attention: substituting the supply cable must be carried out
by the authorised technical assistance service.
Mounting
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this
appliance to the wall. Surface mounting only.
Assembling the chimney flue support/bracket (3 parts):
The three parts should be fixed with 4 screws, the support
extension is adjustable and should correspond to the internal
width of the telescopic chimney flue.
Assembling the deflector (only when a deflector
composed of 3 parts is supplied – the deflector should be
only for the filter version):
The three parts should be fixed with 2 screws, the deflector
extension is adjustable and should correspond to the width of
the chimney flue support, to which it is then fixed.
Attention! The chimney is predisposed for installation of
the filter Version.
In certain models where it is required to use the cooker hood
in the suction version then it is possible to overturn the upper
section of the chimney
and insert it inside the lower section of the chimney so that the
air-exit perforations are not visible.
The chimneys in which this operation is possible are
recognizable by their bracket fixing points Gwhich are
repeated also in the lower side of the upper section of the
chimney.
Disconnect the hood during electrical connection, by turning
the home mains switch off.
Remove the grease filter/s and the carbon filter frame.
Fig. 5
1. Using a pencil, draw a line on the wall, extending up to
the ceiling, to mark the centre. This will facilitate
installation.
2. Rest the drilling template against the wall: the vertical
centre line printed on the drilling template must
correspond to the centre line drawn on the wall, and the
bottom edge of the drilling template must correspond to
the bottom edge of the hood.
3. Place the lower support bracket on the perforation
diagram making it coincide with the traced triangle, mark
the two external holes and perforate. Remove the
perforation diagram, insert two wall-dowels and fix the

9
support bracket of the hood with two 5x45 mm screws.
4. Hang the hood onto the lower bracket.
5. Adjust the distance of the hood from the wall.
6. Adjust the horizontal position of the hood.
7. Using a pencil mark the cooker hood permanent drill hole
inside the suction group.
8. Remove the hood from the lower bracket.
9. Drill at the point marked (Ø8mm).
10. Insert 1 wall screw anchor.
11. Apply the flues support bracket Gto the wall adherent to
the ceiling, use the flues support bracket as a perforation
diagram (if present, the small slot on the support must
coincide with the line drawn previously on the wall) and
mark two holes with a pencil. Make the holes (Ø8mm),
and insert 2 dowels.
12. Fix the chimney support bracket to the wall using two
5x45mm screws.
13. Hook the hood onto the bottom bracket.
14. Fix the hood into its final position on the wall
(ABSOLUTELY ESSENTIAL).
15. Connect a pipe (pipe and pipe clamps not provided, to be
purchased separately) for discharge of fumes to the
connection ring located over the suction motor unit.
If the hood is to be used in ducting version, the other end
of the pipe must be connected to a device expelling the
fumes to the outside. If the hood is to be used in filter
version, then fix the deflector Fto the chimney support
bracket Gand connect the other extremity of the pipe to
the connection ring placed on the deflector F.
16. Connect the electricity.
17. Apply the chimney stacks and fasten them at the top to
the chimney support G(17b) using 2 screws (17a)
18. Slide the bottom section of the chimney down until it
completely covers the suction unit and slots into the
housing provided on top of the hood.
Remount the carbon filter frame and the fat/s filter/s and check
the perfect functioning of the hood.
Also install the supplied perimeter suction panels
Description of the hood
Fig. 1
1. Control panel
2. Grease filter
3. Grease filter release handle
4. Halogen lamp
5. Vapour screen
6. Telescopic chimney
7. Air outlet (used for filter version only)
8. Perimeter suction panel
Operation
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.
Functioning – Model with Keyboard
ABCD
A. on/off light switch
B. on/off aspiration switch and minimum power selection
B+C. medium power selection aspiration switch
B+D. maximum power selection aspiration switch
Maintenance
Prior to any maintenance operation ensure that the cooker
hood is disconnected from the power supply.
Cleaning
The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products.
DO NOT USE ALCOHOL!
Warning: Failure to carry out the basic standards of the
cleaning of the cooker hood and replacement of the filters may
cause fire risks.
Therefore we recommend observing these instructions.
Maintenance of the perimeter suction panel
Dismantling:
pull the panel out decisively and remove it from all the
connecting points.
Cleaning:
the suction panel should be cleaned with the same
frequency as the fat filters, using a cloth soaked in
neutral liquid detergents.
Avoid the use of products containing abrasives. DO NOT
USE ALCOHOL!
Montage:
The panel should be fixed between the pins placed for
this reason on the surface of the hood.
Attention! Always check that the panel is fixed in its
place well.
Grease filter
Fig. 2
This must be cleaned once a month (or when the filter
saturation indication system – if envisaged on the model in
possession – indicates this necessity) using non aggressive
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle. When washed
in a dishwasher, the grease filter may discolour slightly, but
this does not affect its filtering capacity.
To remove the grease filter B, pull the spring release handle.

10
Charcoal filter (filter version only)
Fig. 3
It absorbs unpleasant odours caused by cooking.
The charcoal filter can be washed once every two months (or
when the filter saturation indication system – if envisaged on
the model in possession – indicates this necessity) using hot
water and a suitable detergent, or in a dishwasher at 65°C (if
the dishwasher is used, select the full cycle function and leave
dishes out).
Eliminate excess water without damaging the filter, then
remove the mattress located inside the plastic frame and put it
in the oven for 10 minutes at 100° C to dry completely.
Replace the mattress every 3 years and when the cloth is
damaged.
Remove the filter holder frame by turning the knobs (g) 90°
that affix the chimney to the cooker hood.
Insert the pad (i) of activated carbon into the frame (h) and fit
the whole back into its housing (j).
It is possible to use a traditional carbon filter, neither
washable nor regenerable, to be replaced every 3 - 4 months.
The filter holder frame of the carbon filter is welded together;
the eventual frame supplied with the hood is not, therefore, to
be used.
Insert it into its housing and fix it turning the 2 plastic knobs.
Replacing lamps
Fig. 4
Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.
• Use a small screwdriver as a lever on the borders of the
lamp in order to remove the lightbulb.
• Slide out the lightbulb to be replaced and replace with a
new 12V 20W 30° Ø35 12V GU4 PHILIPS STANDARD
LINE code 425409.
• Carry out the replacement and mount the new lightbulb by
following instructions in the reverse.
If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.
Caution
Never use the hood without the grill mounted!
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance .
The premises must have sufficient ventilation when the
kitchen hood is used at the same time as other apparatuses
that use gas and other fuels.
The sucked air must not be conveyed in a conduit used for
discharging fumes produced by apparatuses fuelled by gas or
other fuels.
Cooking food on the flame under the hood is severely
prohibited.
The use of open flame damages the filters and can cause a
fire; it must therefore be avoided in any case.
Frying must be carried out under control in order to prevent
overheated oil catching fire.
Keep strictly to the regulations envisaged by the competent
local authority as far as the technical and safety measures to
adopt for discharging fumes are concerned.
The hood is to be cleaned frequently both internally and
externally.
Failure to observe the regulations about cleaning the hood
and substituting and cleaning the filters can lead to the risk of
fire.
Any responsibility is declined for possible inconveniences,
damage or fire caused to the apparatus deriving from failure to
observe the instructions shown in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
The symbol on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it shall be handed
over to the applicable collection point for the recycling of
electrical and electronic equipment. Disposal must be carried
out in accordance with local environmental regulations for
waste disposal.
For more detailed information about treatment, recovery and
recycling of this product, please contact your local city office,
your household waste disposal service or the shop where you
purchased the product.

11
Prescriptions de montage et mode d’emploi
Consulter les dessins de la première page avec les références
alphabétiques que l’on retrouvera dans le texte explicatif.
Suivre strictement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoquès à l’appareil
et dus à la non observation des instructions de la présente
notice.
Utilisation
La hotte est réalisée de facon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Version aspirante
La hotte est équipée d’une sortie de l’air supérieure Bpour
l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation
et colliers de fixation non fournis).
Version filtrante
Dans l’éventualité où il ne serait pas possible d’évacuer les
fumées et les vapeurs de cuisson vers l’extérieur, il est
possible d’utiliser la hotte dans la version filtrante, en
effectuant le montage d’un filtre à charbon actif et d’un
déflecteur Fsur le support (bride) G; les fumées et les
vapeurs sont recyclées à travers le grillage supérieur H, au
moyen d’un tuyau d’évacuation connecté à la sortie d’air
supérieure Bet à la bague de connexion montée sur le
déflecteur F(tuyau d’évacuation et colliers de fixation non
fournis).
Les modèles sans moteur d’aspiration fonctionnent
uniquement dans la version aspirante et ils doivent être
connectés à une unité périphérique d’aspiration (non fournie).
Installation
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50 cm dans
le cas de cuisinières électriques et de 65 cm dans le cas de
cuisinières à gaz ou mixtes.Si les instructions d’installation du
dispositif de cuisson au gaz spécifient une plus grande
distance, il faut en tenir compte.
Branchement électrique
La tension du réseau doit correspondre à la tension indiquée
sur l’étiquette des caractéristiques située dans la hotte. Si la
hotte est fournie avec une fiche, la raccorder à une prise
accessible conforme aux normes en vigueur. Si la hotte est
fournie sans fiche (branchement direct sur le réseau), la
raccorder à un interrupteur bipolaire normalisé ayant une
distance des contacts supérieure à 3 mm (accessible).
Attention! La substitution du cordon d’alimentation doit être
effectuée par le service d’assistance technique autorisé.
Montage
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. Le
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
Assembler le support cheminée (3 parties):
Les trois parties doivent être fixées entre elles avec 4 vis,
l’extension du support est réglagle et doit correspondre à la
largeur interne de la cheminée télescopique.
Assembler le déflecteur (seulement au cas où un
déflecteur composé de trois parties serait fourni – le
déflecteur doit être utilisé uniquement dans la version
filtrante)
Les trois parties doivent être fixées entre elles avec 2 vis,
l’extension du déflecteur est réglable et doit correspondre à la
largeur du support cheminée auquel il sera ensuite fixé.
Attention! La cheminée est prévue pour l’installation dans
la version filtrante.
Dans certains modèles, au cas où l’on souhaiterait utiliser la
hotte dans la version aspirante, il est possible de renverser la
section supérieure de la cheminée jusqu’à l’insérer dans la
section inférieure de la cheminée, de façon à ce que les
œillets de sortie de l’air ne soient plus visibles. Il est possible
de reconnaître les cheminées où cette opération peut être
effectuée, étant donné que les points de fixation à la bride G
sont présents même dans la partie inférieure de la section
supérieure de la cheminée.
Débrancher la hotte, en intervenant sur le tableau électrique
général domestique, pendant les phases de branchement
électrique.
Enlever le/les filtres(s) à graisse et le châssis hors du filtre à
charbon.

12
Fig. 5
1. Au moyen d’un crayon, tracer une ligne sur la paroi,
jusqu’au plafond, en correspondance de la ligne médiane
afin de faciliter les opérations d’installation.
2. Appliquer le schéma de perçage contre la paroi: la ligne
médiane verticale imprimée sur le schéma de perçage
devra correspondre à la ligne médiane dessinée sur le
mur. Le bord inférieur du schéma de perçage devra
également correspondre au bord inférieur de la hotte.
3. Poser l’étrier de support inférieur sur le gabarit de forage
en le faisant coïncider avec le rectangle tracé, marquer
deux trous externes et forer, enlever le gabarit de
forage, insérer les 2 chevilles à mur et fixer avec 2 vis
5x45mm l’étrier de support de la hotte.
4. Accrocher la hotte à l’étrier inférieur.
5. Régler la distance de la hotte par rapport à la paroi.
6. Régler la position horizontale de la hotte.
7. A partir de l’intérieur du groupe d’aspiration, à l’aide d’un
crayon marquer le trou pour la fixation définitive de la
hotte.
8. Enlever la hotte hors de l’étrier inférieur.
9. Percer un trou en correspondance du point marqué (Ø 8
mm).
10. Insérer 1 cheville pour le mur.
11. Appliquer l’étrier de support cheminées Gà la paroi qui
colle au plafond, utiliser l’étrier de support cheminée
comme gabarit de forage (si elle est présente, la petite
fente située sur le support doit coïncider avec la ligne qui
a été tracée précédemment sur le mur). et tracer avec le
crayon 2 trous, effectuer les trous (Ø8mm), insérer 2
chevilles.
12. Fixer la bride de support des cheminées contre la paroi,
à l’aide de deux vis de 5x45 mm.
13. Accrocher la hotte sur la bride inférieure.
14. Fixer définitivement la hotte contre la paroi
(ABSOLUMENT NECESSAIRE).
15. Effectuer la connexion entre le tuyau (tuyau et colliers de
fixation non fournis, à acheter séparément) pour
l’évacuation des fumées et la bague de connexion qui se
trouve au-dessus de l’unité moteur d’aspiration. L’autre
extrémité du tuyau devra être connectée à un dispositif
d’évacuation des fumées vers l’extérieur, en cas d’emploi
de la hotte dans la version aspirante. Si l’on souhaite
utiliser la hotte dans la version filtrante,fixer à la bride de
support des cheminées Gle déflecteur Fet effectuer la
connexion entre l’autre extrémité du tuyau et la bague de
connexion qui se trouve sur le déflecteur F.
16. Effectuer le raccordement électrique.
17. Appliquer les cheminées et fixer ces dernières en haut à
l’aide de 2 vis (17a) sur le support des cheminées G
(17b).
18. Faire glisser la section inférieure de la cheminée pour
couvrir totalement le groupe d’aspiration, jusqu’à ce
qu’elle soit insérée dans son logement sur la hotte.
Remonter le châssis du filtre à charbon et le/les filtre(s) à
graisse et contrôler le fonctionnement parfait de la hotte.
Installer également les panneaux d'aspiration périmétrale
fournis dans le kit.
Description de la hotte
Fig. 1
1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtre anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée télescopique
7. Sortie de l’air (uniquement pour emploi dans la version
filtrante)
8. Panneau d’aspiration périmétral
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer le dispositif d’aspiration 5 minutes avant
de commencer la cuisson et de le faire fonctionner encore
pendant 15 minutes environ après avoir terminé la cuisson.
Fonctionnement – Modèle avec Tableau poussoirs
ABCD
A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et sélection puissance
minimum
B+C. touche selection puissance d’aspriration moyenne
B+D. touche selection puissance d’aspiration maximum
Entretien
Veillez a débrancher la hotte du réseau electrique avant toute
intervention sur celle- ci.
Nettoyage
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détersif liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
Attention : Le non respect des règles de nettoyage de la
hotte, de la substitution et du nettoyage des filtres comporte
des risques d’incendie.
Nous recommandons donc vivement de respecter ces
instructions.
Entretien du panneau d’aspiration périmétral
Démontage :
Tirer fermement le panneau vers l’extérieur pour le
libérer de tous ses points d’attache.
Nettoyage :
Le panneau d’aspiration doit être nettoyé à la même
fréquence que le filtre à graisse, utiliser un chiffon
humidifié de produit détergent neutre.
Eviter d’utiliser des produits abrasifs. NE PAS UTILISER
D’ALCOOL !

13
Montage :
Le panneau doit être fixé en l’encastrant dans les
encoches prévues à cet effet sur la surface de la hotte.
Attention ! Toujours vérifier que le panneau soit bien
fixé.
Filtre anti-gras
Fig. 2
Le filtre doit être nettoyé une fois par mois (ou lorsque le
système d’indication de saturation des filtres – si prévu sur le
modèle possédé – indique cette nécessité) avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à
faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse B, tirer la poignée de
décrochement à ressort .
Filtre à charbon actif (uniquement pour version
recyclage)
Fig. 3
Retient les odeurs désagréables de cuisson.
Le filtre à charbon peut être nettoyé tous les deux mois (ou
lorsque le système d’indication de saturation des filtres – si
prévu sur le modèle possédé – indique cette nécessité) avec
de l’eau chaude et au moyen de détergents appropriés ou
dans le lave-vaisselle à 65°C (dans le cas de lavage dans le
lave-vaisselle suivre un cycle de lavage complet sans
vaisselle à l’intérieur).
Enlever l’eau qui excède en faisant attention de ne pas
abîmer le filtre, ensuite enlever le coussinet posé à l’intérieur
du châssis en plastique et le mettre dans le four pendant 10
minutes à 100°C pour le sécher définitivement. Remplacer le
coussinet tous les 3 ans et chaque fois que le filtre sera
abîmé.
Enlever le châssis de support filtre en tournant de 90° les
boutons (g) qui le fixent à la hotte.
Introduire le coussinet (i) au charbon à l’intérieur du châssis
(h), puis remonter le tout dans le logement spécialement
prévu à cet effet (j).
On peut utiliser un filtre à charbon traditionel, ni lavable ni
régénerable, qui doit être changé tous les 3 ou 4 mois.
Châssis tapis du filtre à charbon sont soudés ensemble, le
châssis éventuellement fourni avec la hotte ne doit donc pas
être utilisé.
Si on veut utiliser ce filtre, introduire-le dans son place et
fermer-le on tournant les 2 boutons.
Remplacement des lampes
Fig. 4
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous
qu’elles soient froides.
• A l’aide d’un petit tournevis plat, faire levier sur le bord de
l’ampoule et l’extraire.
• Retirer l’ampoule grillée et remplacez la par une ampoule :
PHILIPS STANDARD LINE code 425409 de 12V 20W 30°
Ø35 GU4.
• Remonter alors la nouvelle ampoule en procédant dans le
sens inverse du démontage.
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.
Attention
Ne jamais utiliser la hotte sans que la grille soit correctement
montée.
La pièce doit disposer d’une ventilation suffisante dans le cas
où vous utilisez simultanément la hotte et des appareils à gaz
ou alimentés par d’autres combustibles.
L’air aspiré ne doit pas être dirigé dans un conduit utilisé pour
l’évacuation de fumées produites par d’autres appareils à gaz
ou alimentés par d’autres combustibles.
Il est sévèrement interdit de cuisiner des aliments à la flamme
sous la hotte.
Il faut absolument éviter l’emploi de la flamme libre, celle-ci
étant nuisible pour les filtres et pouvant provoquer des
incendies.
La friture doit être faite sous contrôle pour éviter que l’huile
surchauffée ne prenne feu.
Pour ce qui concerne les mesures techniques et de sécurité
qu’il faut adopter pour l’évacuation des fumées, veuillez vous
référer aux dispositions prévues par les règlements des
autorités locales compétentes.
La hotte doit être nettoyée fréquemment à l’intérieur comme à
l’extérieur. L’inobservance des normes de nettoyage de la
hotte, de la substitution et du nettoyage des filtres comporte
des risques d’incendie.
Toute responsabilité est déclinée pour les éventuels
inconvénients, dégâts ou incendies provoqués à l’appareils
par l’inobservance des instructions reportées dans ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.

14
Montagevoorschriften en gebruiksaanwiizing
Raadpleeg ook de tekeningen uit de eerste bladzijden met de
alfabetische verwijzingen uit de toelichtende tekst.
Zich strikt aan de aanwijzingen uit deze tekst houden.
Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen.
Het gebruik
De kap is vervaardigd voor gebruik in de afzuigversie met
afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.
Uitvoering als afzuigend apparaat
De wasemkap heeft een luchtuitgang aan de bovenkant B
voor de afvoer van de dampen naar buiten (afvoerpijp en
bevestigingsbandjes niet meegeleverd).
Filtrerende versie
Als het niet mogelijk is de rook en kookdampen naar buiten af
te voeren, kan de wasemkap worden gebruikt als filterend
apparaat, door een koolstoffilter te monteren en het
afbuigrooster Fop de steun (beugel) Gaan te brengen; de
rook en dampen worden weer teruggebracht in het vertrek via
de roosters aan de bovenzijde H, via een afvoerbuis die is
aangesloten op de luchtuitgang aan de bovenzijde Ben de
aansluitring die gemonteerd is op het luchtafbuigrooster F
(afvoerpijp en bevestigingsbandjes niet meegeleverd).
De modellen zonder afzuigmotor werken alleen als apparaten
met afvoer van de lucht naar buiten, en moeten worden
verbonden met een perifere afzuigunit (niet meegeleverd).
Het installeren
De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 50cm
liggen, in geval van een elektrisch fornuis en 65cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften en goed te bereiken is.
Heeft de kap geen stekker (rechtstreekse verbinding met het
net), dan moet er een tweepolige schakelaar worden geplaatst
met een afstand tussen de contacten bij opening van
minimaal 3 mm (ook deze moet aan de normen voldoen en
gemakkelijk bereikbaar zijn).
Attentie! De voedingskabel moet door de bevoegde
technische assistentie dienst worden vervangen.
Montage
De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.
Montagesteun monteren (3 delen):
De drie delen moeten met 4 schroeven aan elkaar bevestigd
worden, de maat van de steun is regelbaar en moet
overeenkomen met de binnenbreedte van de
telescoopschouw.
Luchtgeleider monteren (alleen in het geval dat een
luchtgeleider bestaande uit drie delen geleverd wordt – de
luchtgeleider wordt alleen voor het filterende apparaat
gebruikt)
De drie delen moeten met 2 schroeven aan elkaar bevestigd
worden, de maat van de luchtgeleider is regelbaar en moet
overeenkomen met de breedte van de montagesteun waaran
hij wordt bevestigd.
Attentie! De schouw is bestemd voor de installatie in
de filterende versie.
In enkele uitvoeringen is het mogelijk, om de wasemkap
als zuigapparaat te gebruiken, het bovenste schouwdeel
ondersteboven te plaatsen en in het onderste schouwdeel
te voeren zodat de uitsparingen voor de luchtafvoer niet
meer zichtbaar zijn. De schouwen waarbij deze handeling
mogelijk is zijn herkenbaar door de aanwezigheid van
hechtpunten aan de beugel Gook aan de onderkant van
de bovenste schouw.
Koppel de wasemkap tijdens het maken van de elektrische
aansluiting af van het elektriciteitsnet via de hoofdschakelaar
in uw woning.

15
afb. 5
1. Teken met een potlood een lijn op de muur tot aan het
plafond, die correspondeert met de middellijn van het
apparaat; dit vergemakkelijkt de installatie.
2. Houd de boormal tegen de muur: de verticale middellijn
op de boormal moet corresponderen met de middellijn
die op de muur getekend is, bovendien correspondeert
de onderkant van de boormal met de onderkant van de
wasemkap.
3. Houd de onderste draagbeugel tegen de boormal en laat
deze samenvallen met de gestippelde rechthoek, teken
de twee externe gaten en boor deze, haal de boormal
weg, steek 2 pluggen in de muur en zet de draagbeugel
van de wasemkap vast met 2 schroeven van 5x45mm.
4. Hang de wasemkap aan de onderste beugel.
5. Regel de afstand van de wasemkap tot de muur.
6. Regel de horizontale positie van de wasemkap.
7. Teken met een potlood, vanuit de binnenkant van de
zuiggroep, het gat voor de definitieve bevestiging aan de
wasemkap.
8. Haal de wasemkap van de onderste beugel.
9. Boor het gat op het aangegeven punt (Ø 8 mm).
10. Steek 1 muurplug in het gat.
11. Bevestig de draagbeugel van de schouwdelen Gaan de
muur aansluitend aan het plafond, gebruik de
draagbeugel als boormal (indien aanwezig, moet de
kleine uitsparing op het steunstuk samenvallen met de
eerder op de muur getrokken lijn) en teken met een
potlood 2 gaten, boor de gaten (Ø8mm), steek er 2
pluggen in.
12. Bevestig de draagbeugel van de schouwdelen aan de
muur met 2 schroeven van 5x45 mm.
13. Haak de wasemkap aan de onderste beugel.
14. Zet de wasemkap definitief vast aan de muur (DIT IS
BESLIST NOODZAKELIJK).
15. Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes
worden niet meegeleverd, moeten apart worden
aangeschaft) aan de aansluitring boven de
afzuigmotoreenheid.
Het andere uiteinde van de pijp moet worden
aangesloten op een rookafvoermechanisme naar buiten,
als de wasemkap gebruikt wordt als afzuigapparaat. Als
u de wasemkap wilt gebruiken als filterend apparaat,
bevestig aan de draagbeugel Gde luchtgeleider Fen het
andere uiteinde van de pijp aan de aansluitring aanwezig
op de luchtgeleider F.
16. Maak de elektrische aansluiting.
17. Breng de schouwdelen aan en zet hen aan de bovenkant
vast met 2 schroeven (17a) aan de steun van de
schouwdelen G(17b).
18. Laat het onderste schouwdeel dalen om de afzuiggroep
helemaal af te dekken, totdat hij goed op zijn plaats boven
de wasemkap zit.
Monteer het frame van het koolstoffilter en het/de vetfilter/s en
controleer of de wasemkap perfect functioneert.
Monteer tevens de meegeleverde omtrek zuigpanelen.
Beschrijving van de wasemkap
afb. 1
1. Bedieningspaneel
2. Vetfilter
3. Handgreep voor ontgrendeling van het vetfilter
4. Halogeenlamp
5. Dampscherm
6. Telescopische schouw
7. Luchtuitgang (alleen voor gebruik als filterend apparaat)
8. Paneel voor de omtrek zuiging
Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
Werking – Model met toetsenbord
ABCD
A. ON/OFF lichtknop
B. OFF/ON knop voor de zuigfunctie en voor de selectie
van de laagste zuigkracht
B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht
Onderhoud
Koppel voor ieder onderhoud eerst de afzuigkap af van het
elektriciteitsnet.
Schoonmaak
De kap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten (tenminste met dezelfde regelmaat waarmee
de vetfilters gereinigd worden). Gebruik voor het reinigen een
doek die u vochtig maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten die schuurmiddelen
bevatten.
GEEN ALCOHOL GEBRUIKEN!
Attentie: Het niet in acht nemen van de reinigingsnormen
van de afzuigkap en van de vervanging en reiniging van de
filters kan brandgevaar veroorzaken.
Men wordt dan ook verzocht zich aan de instructies te
houden.
Onderhoud van het paneel voor de omtrek zuiging
Demontage :
trek het paneel naar buiten toe en maak hem uit alle
bevestigingspunten los.
Reiniging:
het zuigpaneel moet met dezelfde regelmaat als het
vetfilter gereinigd worden, gebruik een vochtig doek met
een neutraal reinigingsmiddel.
Gebruik geen schurende producten. GEBRUIK GEEN
ALCOHOL!

16
Montage :
Het paneel moet ingevoerd worden in de daarvoor
bestemde pinnen op het oppervlak van de kap.
Attentie! controleer altijd of het paneel goed op zijn
plaats vastzit.
Vetfilter
afb. 2
Moet eenmaal per maand worden gereinigd (of als de
aanwijzer verzadigde filters – indien aanwezig op het model in
Uw bezit – deze noodzaak aangeeft) met neutrale
reinigingsmiddelen, met de hand of in de vaatwasmachine op
lage temperaturen en met een kort programma. Door hem in
de vaatwasmachine te wassen kan het metalen vetfilter
ontkleuren, maar dit is niet van invloed op de eigenschappen,
die beslist niet veranderen.
Om het vetfilter Bte demonteren trekt u aan de veerbelaste
ontgrendelingshandgreep.
Koolstoffilter (alleen voor filterend apparaat)
afb. 3
Houdt de lastige kookgeuren vast.
De koolstoffilter kan om de twee maanden gewassen worden
(of als de aanwijzer verzadigde filters – indien aanwezig op
het model in Uw bezit – deze noodzaak aangeeft) in warm
water en met geschikte wasmiddelen of in de vaatmachine op
65°C (in het geval van een reiniging in de vaatmachine voer
een volledige wascyclus uit en zonder vaten).
Verwijder het overtollige water zonder de filter te beschadigen,
daarna het matje uit de plastic structuur verwijderen en om
deze goed te drogen doe het matje in de over voor 10 minuten
op 100°C. Vervang het matje om de 3 jaar en elke keer dat
het doek beschadigt is.
Verwijder het filterhouder frame door de onderdelen (g), die
het aan de wasemkap bevestigen, 90° te draaien. Breng het
koolstofmatrasje (i) aan in het frame (h) en monteer het
geheel op zijn plaats (j).
Er kan een traditioneel, niet wasbaar en niet herbruikbaar,
koolstoffilter worden gebruikt; dit moet om de 3 a 4 maanden
worden vervangen.
Structuur en matje van het koolstoffilter zijn aan elkaar
bevestigd daarom moet, de eventueel met de wasemkap
meegeleverde structuur niet worden gebruikt.
Voer hem in zijn zitting en zet hem met de speciale sluitingen
vast.
Vervanging lampjes
afb. 4
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controleer eerst of
ze koud zijn.
• Met een kleine rechte schroevedraaier, een hefwerking op
de randen van het lampje uitvoeren om dit te verwijderen.
• Het lampje verwijderen en vervangen met een nieuw
lampje PHILIPS STANDARD LINE code 425409 van 12V
20W 30° Ø35 12V GU4.
• De vervanging en de montage van het lampje in de
tegengestelde volgorde uitvoeren.
Als de verlichting niet werkt, controleer dan of de lampjes
goed op hun plaats zitten alvorens de assistentiedienst te
bellen.
Waarschuwing
De afzuigkap nooit gebruiken als het rooster niet goed
gemonteerd is!
Altijd voor een goede ventilatie van de ruimte zorgen als de
afzuigkap tegelijkertijd wordt gebruikt met andere apparaten
die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding
die gebruikt wordt voor de afvoer van rook van apparaten die
gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de afzuigkap
te koken.
Het gebruik van open vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het in ieder geval
vermeden worden.
Het frituren moet geschieden onder voortdurende controle om
te voorkomen dat verhit vet in brand raakt.
Wat betreft technische- en veiligheidsmaatregelen voor de
rookafvoer zich strikt houden aan de regelingen voorzien door
de plaatselijke bevoegde autoriteiten.
De afzuigkap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten.
Het niet in acht nemen van de reinigingsnormen van de
afzuigkap en van de vervanging en reiniging van de filters kan
brandgevaar veroorzaken.
Iedere aansprakelijkheid voor eventuele schade aan het
apparaat of brand veroorzaakt door het niet in acht nemen
van de aanwijzingen in deze handleiding weergegeven wordt
afgewezen.
Dit apparaat is voorzien van het merkteken volgens de
Europese richtlijn 2002/96/EG inzake Afgedankte elektrische
en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als
afval wordt verwerkt, helpt u mogelijk negatieve
consequenties voor het milieu en de menselijke gezondheid te
voorkomen die anders zouden kunnen worden veroorzaakt
door onjuiste verwerking van dit product als afval.
Het symbool op het product of op de bijbehorende
documentatie geeft aan dat dit product niet als huishoudelijk
afval mag worden behandeld. In plaats daarvan moet het
worden afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten. Afdanking moet
worden uitgevoerd in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voor nadere
informatie over de behandeling, terugwinning en recycling van
dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.

17
Istruzioni di montaggio e d'uso
Consultare anche i disegni nelle prime pagine con i riferimenti
alfabetici riportati nel testo esplicativo.
Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Versione aspirante
La cappa è fornita di una uscita d‘aria superiore Bper lo
scarico dei fumi verso l'esterno ( tubo di scarico e fascette di
fissaggio non fornite).
Versione filtrante
Nel caso non sia possibile scaricare i fumi e vapori della
cottura verso l‘esterno, si può utilizzare la cappa in versione
filtrante montando un filtro ai carboni attivi e il deflettore F sul
supporto (staffa) G, i fumi e vapori vengono riciclati attraverso
la sgrigliatura superiore Htramite un tubo di scarico collegato
all‘uscita d‘aria superiore Be l‘anello di connessione montato
sul deflettore F(tubo di scarico e fascette di fissaggio non
fornite).
I modelli senza motore di aspirazione funzionano solo in
versione aspirante e debbono essere collegati ad una unità
periferica di aspirazione (non fornita).
Installazione
La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 65cm in caso di cucine a gas o miste.Se le
istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull'etichetta caratteristiche situate all'interno della cappa. Se
provvisto di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvisto di
spina (collegamento diretto alla rete) applicare un interruttore
bipolare a norme con una distanza dei contatti in apertura non
inferiore a 3mm (accessibile).
Attenzione! La sostituzione del cavo di alimentazione deve
essere effettuata dal servizio assistenza tecnica autorizzato.
Montaggio
La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.
Pre-assemblaggio della staffa di supporto camini
(solamente quando viene fornita una staffa composta da
3 parti)
Pre-assemblare le 3 parti della staffa di supporto camini con 4
viti, la larghezza della staffa dovrà essere identica alla
larghezza interna del camino telescopico.
Pre-assemblaggio del deflettore (solamente quando viene
fornita un deflettore composto da 3 parti - il deflettore va
utilizzato solo per la versione filtrante)
Preassemblare le 3 parti del deflettore con 2 viti, la larghezza
del deflettore dovrà essere identica alla larghezza della staffa
di supporto camini.
Attenzione! Il camino è predisposto per l'installazione in
Versione filtrante
In alcuni modelli nel caso si volesse utilizzare la cappa in
Versione aspirante si può capovolgere la sezione superiore
del camino sino ad inserirla all'interno della sezione inferiore
del camino in modo che le asole di uscita aria non siano più
visibili. I camini in cui tale operazione è possibile sono
riconoscibili perché i punti di fissaggio alla staffa Gsono
ripetuti anche nel lato inferiore della sezione superiore del
camino.Scollegare la cappa agendo sul quadro generale
domestico nelle fasi del collegamento elettrico.
Rimuovere il/i filtro/i grassi ed il telaio del filtro al carbone.
Fig. 5
1. Con una matita, eseguire una linea sulla parete, sino al
soffitto, corrispondente alla linea di mezzeria, faciliterà le
operazioni di installazione.
2. Applicare lo schema di foratura al muro: la linea verticale
di mezzeria stampata sullo schema di foratura dovrà
corrispondere alla linea di mezzeria disegnata sul muro,
inoltre il bordo inferiore dello schema di foratura
corrisponde al bordo inferiore della cappa.
3. Appoggiare la staffa di supporto inferiore sullo schema di
foratura facendolo coincidere con il rettangolo
tratteggiato, segnare i due fori esterni e forare, togliere lo

18
schema di foratura, inserire 2 tasselli a muro e fissare
con 2 viti 5x45mm la staffa di supporto della cappa.
4. Appendere la cappa alla staffa inferiore.
5. Regolare la distanza della cappa dalla parete.
6. Regolare l’assetto orizzontale della cappa.
7. Dall’interno del gruppo aspirante , segnare con una
matita il foro per il fissaggio definitivo della cappa.
8. Togliere la cappa dalla staffa inferiore.
9. Forare nel punto marcato (Ø8mm).
10. Inserire 1 tassello a muro.
11. Applicare la staffa di supporto camini „G“ alla parete
aderente al soffitto, utilizzare la staffa di supporto camini
come schema di foratura (se presente, la piccola asola
ricavata sul supporto deve coincidere con la linea
precedentemente tracciata sul muro) e segnare con la
matita 2 fori, eseguire i fori (Ø8mm), inserire 2 tasselli.
12. Fissare la staffa di supporto camini alla parete con 2 viti
5x45mm.
13. Agganciare la cappa alla staffa inferiore.
14. Fissare definitivamente la cappa alla parete
(OBBLIGATORIO!!).
15. Eseguire la connessione di un tubo (tubo e fascette per il
fissaggio non fornite, da acquistare) per lo scarico dei
fumi all’anello di connessione posto sopra l’unità motore
aspirante.
L’altra estremità del tubo dovrà essere collegata ad un
dispositivo di espulsione fumi verso l’esterno in caso di
utilizzo della cappa in versione aspirante. Nel caso si
voglia utilizzare la cappa in versione filtrante, allora
fissare alla staffa di supporto camini Gil deflettore Fe
collegare l’altra estremità del tubo all’anello di
connessione posto sul deflettore F.
16. Eseguire la connessione elettrica.
17. Applicare i camini e fissarli sopra con 2 viti (17a) alla
staffa di supporto camini „G“ (17b).
18. Far scivolare la sezione inferiore del camino a copertura
completa del gruppo aspirante sino ad inserirlo nella
apposita sede sopra la cappa.
Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e
controllare il perfetto funzionamento della cappa.
Installare anche i pannelli di aspirazione perimetrale forniti a
corredo.
Descrizione della cappa
Fig. 1
1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)
8. Pannello di aspirazione perimetrale
Funzionamento
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.
Funzionamento - Modello con Pulsantiera
ABCD
A. Interruttore luce ON/OFF.
B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco
vapore e fumo)
B+C. Selezione velocità 2 (in caso di media quantità di
vapore e fumo)
B+D. Selezione velocità 3 (in caso di molto vapore e fumo)
Manutenzione
Prima di qualsiasi lavoro di manutenzione scollegare la
cappa dalla corrente.
Pulizia
La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi.
NON UTILIZZARE ALCOOL!
Attenzione: L’inosservanza delle norme di pulizia della cappa
e della sostituzione e pulizia dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Manutenzione del pannello di aspirazione perimetrale
Smontaggio:
tirare il pannello con decisione verso l'esterno e
sganciarlo da tutti i punti di aggancio.
Pulizia:
il pannello di aspirazione va pulito con la stessa
frequenza del filtro grassi, usare un panno inumidito con
detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON
UTILIZZARE ALCOOL!
Montaggio :
Il pannello va fissato ad incastro nei perni posti allo
scopo sulla superfice della cappa.
Attenzione! verificare sempre che il pannello sia ben
fissato al suo posto.
Filtro antigrasso
Fig. 2
Deve essere pulito una volta al mese (o quando il sistema di
indicazione di saturazione dei filtri - se previsto sul modello in
possesso- indica questa necessità), con detergenti non
aggressivi, manualmente oppure in lavastoviglie a basse
temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.

19
Per smontare il filtro grassi Btirare la maniglia di sgancio a
molla.
Filtro al carbone (solo per versione filtrante)
Fig. 3
Trattiene gli odori sgradevoli derivanti dalla cottura.
Il filtro al carbone può essere lavato ogni due mesi (o quando
il sistema di indicazione di saturazione dei filtri - se previsto
sul modello in possesso- indica questa necessità) in acqua
calda e detergenti idonei o in lavastoviglie a 65°C (in caso di
lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo
senza stoviglie all'interno).
Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché
togliere il materassino posto all'interno del telaio in plastica e
riporlo nel forno per 10 minuti a 100°C per asciugarlo
definitivamente.
Sostituire il materassino ogni 3 anni e ogni volta che il panno
risulta danneggiato.
Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che
lo fissano alla cappa.
Inserire il materassino (i) di carbone all'interno del telaio (h) e
rimontare il tutto nella apposita sede (j). E' possibile utilizzare
un filtro carbone di tipo tradizionale, non lavabile ne'
rigenerabile, da sostituire ogni 3-4 mesi.
Telaio materassino del filtro carbone sono saldati insieme,
l'eventuale telaio fornito con la cappa non va perciò utilizzato.
Per l'utilizzo inserire nell'apposita sede e fissare agendo sugli
appositi dispositivi.
Sostituzione Lampade
Fig. 4
Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano
fredde.
• Con un piccolo cacciavite a taglio, far leva sui bordi della
lampadina per estrarla.
• Sfilare la lampadina da sostituire e sostituirla con lampada
PHILIPS STANDARD LINE codice 425409 con una nuova
da 12V 20W 30° Ø35 12V GU4.
• Eseguire il montaggio della nuova lampada procedendo in
senso inverso.
Se l'illuminazione non dovesse funzionare, controllate il
corretto inserimento delle lampade nella sede prima di
chiamare l'assistenza tecnica.
Avvertenze
Mai utilizzare la cappa senza griglia correttamente montata!
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi che impegnano gas ed altri combustibili.
L'aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
