Franke FPL 907 I Operation manual

Istruzioni per l’uso e l’installazione
Cappa
Instructions for use and installation
Cooker Hood
Mode d’emploi et installation
Hotte de Cuisine
Bedienungsanleitung und Einrichtung
Dunstabzugshaube
Kullan
ım ve montaj talimatları
Davlumbaz
FPL 607 I
FPL 907 I
IT
GB
FR
DE
TR

IT
2
2
Libretto di Istruzioni
INDICE
CONSIGLI E SUGGERIMENTI..............................................................................................................................................7
CARATTERISTICHE..............................................................................................................................................................8
INSTALLAZIONE..................................................................................................................................................................10
USO......................................................................................................................................................................................14
MANUTENZIONE.................................................................................................................................................................15

EN
3
3
Instructions Manual
INDEX
RECOMMENDATIONS AND SUGGESTIONS....................................................................................................................18
CHARACTERISTICS............................................................................................................................................................19
INSTALLATION....................................................................................................................................................................21
USE.......................................................................................................................................................................................25
MAINTENANCE....................................................................................................................................................................26

FR
4
4
Manuel d’Instructions
SOMMAIRE
CONSEILS ET SUGGESTIONS ..........................................................................................................................................29
CARACTERISTIQUES.........................................................................................................................................................30
INSTALLATION....................................................................................................................................................................32
UTILISATION........................................................................................................................................................................36
ENTRETIEN..........................................................................................................................................................................37

DE
5
5
Bedienungsanleitung
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE....................................................................................................................................40
CHARAKTERISTIKEN..........................................................................................................................................................41
MONTAGE............................................................................................................................................................................43
BEDIENUNG.........................................................................................................................................................................47
WARTUNG............................................................................................................................................................................48

TR
6
6
Kullanim Kilavuku
IÇERIKLER
TAVSIYELER VE ÖNERILER..............................................................................................................................................51
ÖZELLIKLER........................................................................................................................................................................52
MONTAJ...............................................................................................................................................................................54
KULLANIM............................................................................................................................................................................58
BAKIM...................................................................................................................................................................................59

IT
7
7
CONSIGLI E SUGGERIMENTI
INSTALLAZIONE
• Il produttore declina qualsiasi responsabilità per danni dovuti ad in-
stallazione non corretta o non conforme alle regole dell’arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa de-
ve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella
targhetta posta all’interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico dome-
stico garantisca un corretto scarico a terra.
• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di dia-
metro pari o superiore a 120 mm. Il percorso della tubazione deve es-
sere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da
combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che appa-
recchi non azionati da energia elettrica (ad esempio apparecchi utiliz-
zatori di gas), si deve provvedere ad una aerazione sufficiente
dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura
che comunichi con l’esterno, per garantire il richiamo d’aria pulita.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per
abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzio-
ne.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriu-
scita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe in-
fiammarsi.
• La Cappa non deve essere utilizzata da bambini o persone non abili-
tate all’uso corretto.
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinseri-
re la Cappa togliendo la spina elettrica o spegnendo l’interruttore ge-
nerale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri se-
condo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un
panno umido e detersivo liquido neutro.
650 mm min.

IT
8
8
CARATTERISTICHE

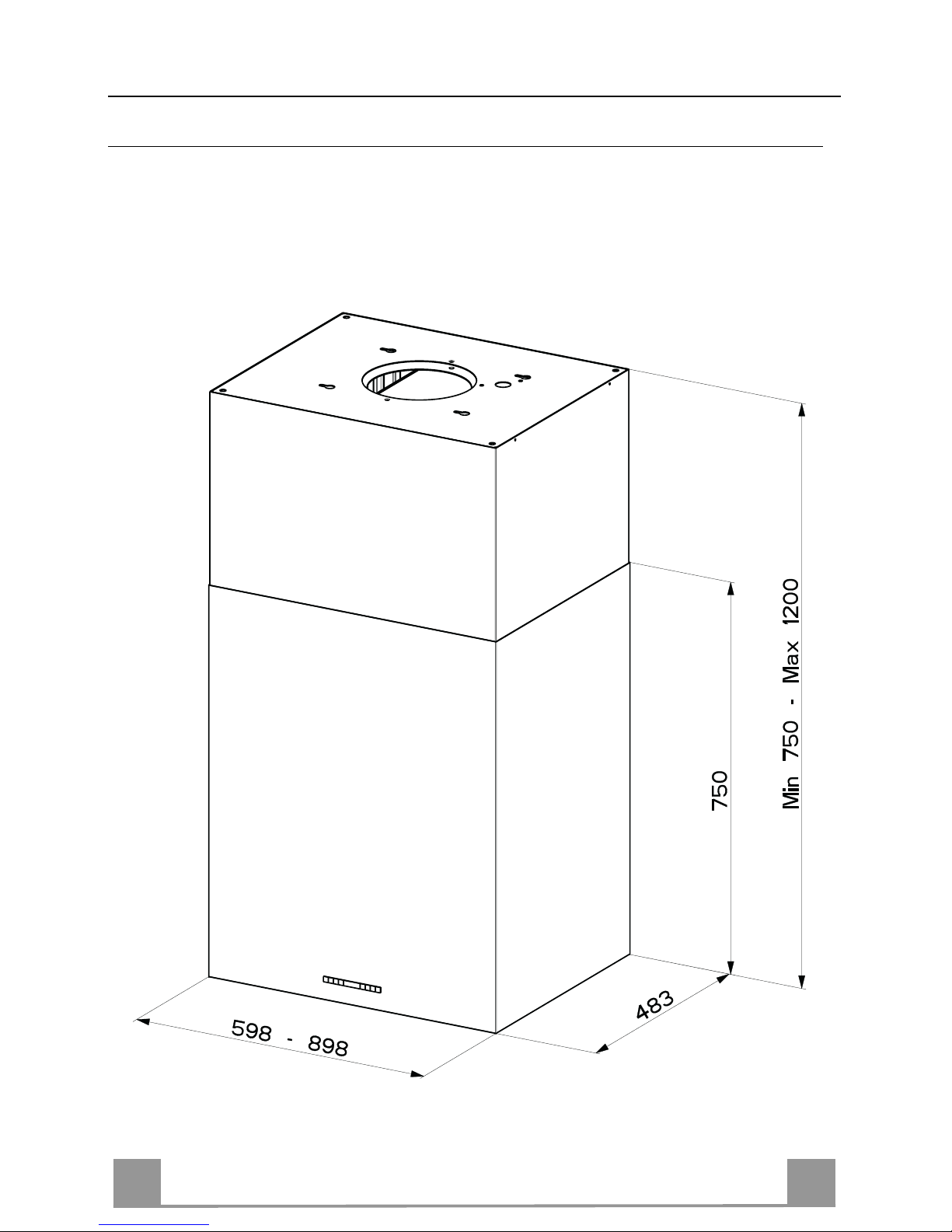

Ingombro

IT
9
9
Componenti
Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Comandi, Luce,Gruppo
Ventilatore, Filtri, Camino Inferiore
2 1 Camino Superiore
7.1 1 Traliccio telescopico completo di Aspiratore,formato da:
7.1a 1 Traliccio superiore
7.1b 1 Traliccio inferiore
9 1 Flangia diRiduzione ø 150-120 mm
13 1 GuarnizioneAdesiva Novastik
14 1 Flangia per Raccordo Uscita Aria
15 1 Raccordo Uscita Aria
25 2 Fascette stringitubo
26 1 Attacco Camino Superiore
29 1 TuboRaccordoUscita Aria
Rif. Q.tà Componenti di Installazione
11 4 Tasselli ø 10
12c 4 Viti 2,9 x 9,5
12f 4 Viti M6 x 10
12g 4 Viti M6 x 80
12h 4 Viti 5,2 x 70
12w 2 Viti M3 x 8
21 1 Dima di foratura
22 4 Rondelle øi 6,4
23 4 Dadi M6
24 2 Pomelli fissaggio Raccordo Uscita Aria
Q.tà Documentazione
1 Libretto Istruzioni
23
22
12h
11
15
24
25
9
1
12f
2
7.1
7.1b
7.1a
21
12g
12w
14
29
26
12c
13

IT
1
0
10
INSTALLAZIONE
Foratura Soffitto/Mensola e Fissaggio Traliccio
FORATURA SOFFITTO/MENSOLA
• Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del
Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il
suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.
• Forare i punti seguenti:
• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.
• Soffitto in Laterizio a camera d’aria, con spessore resistente di 20 mm: ø 10 mm (inserire
subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: ø 7 mm.
• Passaggio del Cavo elettrico di Alimentazione: ø 10 mm.
• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di
Evacuazione Esterna.
• Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:
• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
• per Laterizio a camera d’aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazio-
ne.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

IT
1
1
11
FISSAGGIO TRALICCIO
Nel caso in cui si voglia regolare l’altezza del traliccio :
• Svitare le viti che uniscono le due colonne.
• Regolare il traliccio all’altezza desiderata e riavvitare
le viti.
• Unire l’Attacco Camino Superiore 26 al traliccio su-
periore tramite le 2 Viti 12w (M3 x 8).
• Sollevare il traliccio, incastrare le asole sulle viti e
scorrere fino a battuta. A questo punto il traliccio si
regge da solo
• Stringere le due viti e avvitare le altre due in dotazio-
ne sulla piastra superiore;
Prima di serrare definitivamente le viti è possibile
effettuare delle regolazioni spostando il tralic-
cio,facendo attenzione che le viti non escano dalla
sede dell’asola di regolazione.
• Ora è possibile avvitare 4 viti di sicurezza,per farlo,
procedere come indicato:
• forare con una punta ø 10 il soffitto utilizzando i
fori posti sui lati dell’attacco camino superiore.
• Inserire 4 tasselli in dotazione
• Inserire le Rondelle in dotazione nelle viti e serra-
re.
• Il fissaggio del Traliccio deve essere sicuro in rela-
zione sia al peso della Cappa sia alle sollecitazioni
causate da occasionali spinte laterali all’Apparecchio
montato. A fissaggio avvenuto verificare quindi che
la base sia stabile anche se il Traliccio è sollecitato a
flessione.
• In tutti i casi in cui il Soffitto non fosse sufficiente-
mente robusto sul punto di sospensione, l’Installatore
dovrà provvedere a irrobustirlo con opportune piastre
e contropiastre ancorate a parti strutturalmente resi-
stenti.
22
11
12w
26

IT
1
2
12
Connessione Uscita aria Versione Aspirante
Per installazione in Versione Aspirante collegare la
Cappa alla tubazione di uscita per mezzo di un tubo
rigido o flessibile di ø 150 o 120 mm, la cui scelta è
lasciata all’installatore.
• Per collegamento con tubo ø 120 mm, inserire la
Flangia di riduzione 9sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo 25 in
dotazione.
• Rimuovere eventuali filtri al carbone attivo.
9
ø 150 ø 120
25
25
USCITA ARIA VERSIONE FILTRANTE
• Inserire la Flangia di riduzione 9sull’uscita
dell’Aspiratore.
• Attaccare la Guarnizione Adesiva Novastik 13 sul
Raccordo Uscita Aria 15 e fissarlo al traliccio supe-
riore tramite i 2 Pomelli 24.
• Attaccare la Flangia Raccordo Uscita Aria 14 al Rac-
cordo Uscita Aria 15.
• Collegare le due uscite col Tubo Raccordo Uscita
Aria 29
14
15
9
29
24
15
14
15

IT
1
3
13
Montaggio Camino e Fissaggio Corpo Cappa
• Inserire il Camino superiore e fissarlo nella parte superiore
all’Attacco Camino Superiore con 4 Viti 12c (2,9 x 9,5) in do-
tazione.
Versione filtrante
• Assicurarsi che il Raccordo Uscita Aria 15 sia in corrisponden-
za della Grigliatura del Camino.
• Se così non fosse, rimuovere il camino e aggiustare la posizio-
ne del Raccordo Uscita Aria 15; rimontare quindi i particolari
come prima descritto.
Prima di fissare il Corpo Cappa al Traliccio:

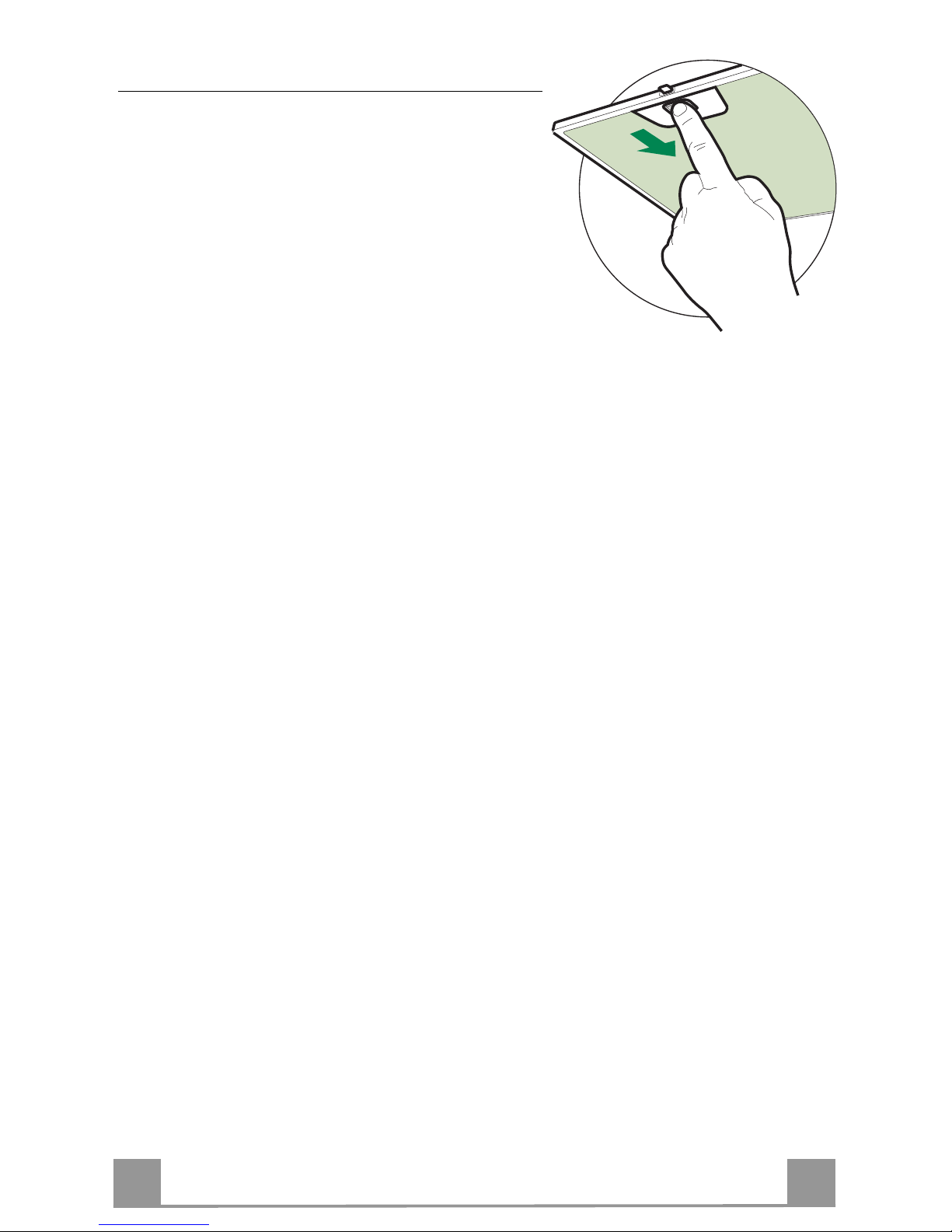

• Aprire il pannello aspirante tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere
l’apposita leva del perno di fissaggio.
• Togliere i Filtri antigrasso dal Corpo Cappa.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Fissare quindi dal sotto, con 4 viti 12f in dotazione, il Corpo
Cappa al Traliccio predisposto.
12c
12f
CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Aprire il Pannello Aspirante e i filtri antigrasso, assicurarsi che
il connettore del Cavo di alimentazione sia correttamente inse-
rito nella presa dell’Aspiratore
• Effettuare i collegamenti dei Connettori
• Per la Versione Filtrante montare il Filtro Antiodore al Carbo-
ne attivo.
• Rimontare i Filtri Antigrasso e il Pannello Aspirante.

IT
1
4
14
USO
A B C D E F G H
Quadro comandi
Tasto
Funzione Display
A Accende e spegne il motore di aspirazione
all’ultima velocità utilizzata. Visualizza la velocità impostata
B Decrementa la velocità di esercizio.
C Incrementa la velocità di esercizio.
D Attiva la velocità intensiva da qualsiasi velo-
cità anche da motore spento, tale velocità è
temporizzata a 10 minuti, al termine del tempo
il sistema ritorna alla velocità precedentemente
impostata. Adatta a fronteggiare le massime
emissioni di fumi di cottura.
Visualizza HI e il punto in basso a destra lam-
peggia una volta al secondo.
E Attiva il motore ad una velocità che consente
un’aspirazione di 100 m3/h per 10 minuti ogni
ora, terminati il motore si ferma.
Con l’allarme filtri in corso premendo il tasto
per circa 3 secondi si effettua il reset dell’al-
larme. Tali segnalazioni sono visibili solo a
motore spento.
Visualizza 24 e il punto in basso a destra lam-
peggia, mentre il motore è in funzione
Terminata la procedura si spegne la segnala-
zione precedentemente visualizzata:
FF segnala la necessità di lavare i filtri anti-
grasso metallici. L’allarme entra in fun-
zione dopo 100 ore di lavoro effettivo
della Cappa.
EF segnala la necessità di sostituire i filtri al
carbone attivo e devono anche essere la-
vati i filtri antigrasso metallici. L’allarme
entra in funzione dopo 200 ore di lavoro
effettivo della Cappa.
F Attiva lo spegnimento automatico ritardato di
30’. Adatto per completare l’eliminazione di
odori residui. Attivabile da qualsiasi posizione,
si disattiva premendo il tasto o spegnendo il
motore.
Visualizza alternativamente la velocità di eser-
cizio e il tempo rimanente allo spegnimento
della cappa. Il punto in basso a destra lampeg-
gia.
G Accende e spegne l’impianto di illuminazione.
H Accende e spegne l’impianto di illuminazione
ad intensità ridotta.

IT
1
5
15
MANUTENZIONE
TELECOMANDO (OPZIONALE)
Questo apparecchio può essere comandato per mezzo di un tele-
comando, alimentato con pile alcaline zinco-carbone da 1,5 V del
tipo standard LR03-AAA.
• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell’ambiente, depositarle negli appositi
contenitori.
Pulizia dei Confort Panel
• Aprire il Confort Panel tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere
l’apposita leva del perno di fissaggio.
• Il confort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido
neutro.
• Pulirlo anche internamente utilizzando un panno umido e de-
tergente neutro; non utilizzare panni o spugne bagnate, né getti
d’acqua; non utilizzare sostanze abrasive.
• Ad operazione ultimata riagganciare il pannello al corpo cappa
e richiuderlo.
.

IT
1
6
16
Filtri antigrasso metallici
Sono lavabili anche in lavastoviglie, e necessitano di
essere lavati quando sul display appare FF o almeno
ogni 2 mesi circa di utilizzo o più frequentemente, per
un uso particolarmente intenso.
Reset del segnale di allarme
• Spegnere le Luci e il Motore di aspirazione, quindi
qualora fosse attivata la funzione 24h disattivarla.
• Premere il tasto Esino allo spegnersi del display.
Pulizia Filtri
• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri uno alla volta, spingendoli verso la
parte posteriore del gruppo e tirando contemporane-
amente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciuga-
re prima di rimontarli. (Un’eventuale cambiamento
del colore della superficie del filtro, che potrebbe ve-
rificarsi nel tempo, non pregiudica assolutamente
l’efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la mani-
glia verso la parte visibile esterna.
• Richiudere i comfort panel.

IT
1
7
17
Filtri antiodore al Carbone attivo (Versione Filtrante)
• Non è lavabile e non è rigenerabile, va sostituito quando sul display appare EF o almeno
ogni 4 mesi.
Attivazione del segnale di allarme
• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al
momento dell’installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Scollegare la cappa dall’alimentazione di rete.
• Ripristinare il collegamento tenendo premuto il tasto B.
• Rilasciando il tasto sul display compaiono due rettangoli in rotazione.
• Entro 3 secondi premere il Tasto Bsino alla conferma che appare sul display:
• 2 lampeggi scritta EF - Allarme saturazione Filtro Carbone attivo ATTIVATO
• 1 lampeggio scritta EF - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
Reset del segnale di allarme
• Spegnere le Luci e il Motore di aspirazione, quindi qualora
fosse attivata la funzione 24h disattivarla.
• Premere il tasto Esino allo spegnersi del display.
Sostituzione Filtro
• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo
sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.
• Richiudere i Comfort Panel.
Illuminazione
SOSTITUZIONE LAMPADE
Lampade alogene da 20 W
• Togliere il bloccavetro metallico a pressione facendo leva sotto
la ghiera, sostenendolo con una mano.
• Estrarre la lampadina alogena dal portalampada.
• Sostituirla con una nuova lampadina di uguali caratteristiche,
facendo attenzione ad inserire correttamente i due spinotti nella
sede del portalampade.
• Rimontare il bloccavetro a pressione.

EN
1
8
18
RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
• The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
• The minimum safety distance between the cooker top and the extrac-
tor hood is 650 mm.
• Check that the mains voltage corresponds to that indicated on the
rating plate fixed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guaran-
tees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combus-
tion fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances
(e.g. gas burning appliances), a sufficient degree of aeration must be
guaranteed in the room in order to prevent the backflow of exhaust
gas. The kitchen must have an opening communicating directly with
the open air in order to guarantee the entry of clean air.
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has ben de-
signed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only,
making sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: over-
heated oil can burst into flames.
• The hood should not be used by children or persons not instructed in
its correct use.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carry-
ing out any maintenance work.
• Clean and/or replace the Filters after the specified time period.
• Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

EN
1
9
19
CHARACTERISTICS
Dimensions

EN
2
0
20
Components
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light, Blower,
Filters
21 Upper Chimney
7.1 1 Telescopic frame complete with extractor, consisting of:
7.1a 1 Upper frame
7.1b 1 Lower frame
91 Reducer Flange ø 150-120 mm
13 1 Gasket
14 1 Hood Body Air Outlet Extension Piece
15 1 Air Outlet Connection
25 2 Pipe clamps
26 1 Fixing Part of the upper Chimney
29 1 Air outlet connection tube
Ref. Q.ty Installation Components
11 4 Wall Plugs ø 10
12c 4 Screws 2,9 x 9,5
12f 4 ScrewsM6 x 15
12g 4 Screws M6 x 80
12h 4 Screws 5,2 x 70
12w 2 Screws M3 x 8
21 1 Drilling template
22 4 6.4 mm int. dia washers
23 4 M6 nuts
24 2 Fixing knobs for the air outlet connection piece
Q.ty Documentation
1 Instruction Manual
23
22
12h
11
15
24
25
9
1
12f
2
7.1
7.1b
7.1a
21
12g
12w
14
29
26
12c
13
