DecaLED Orpheus 85000013 User manual

RoHS IP20
Technische specicaties | Technical specications
Orpheus LED bureaulamp met
tafeklem zwart
85000013
Wattage | Power 80W
Spanning | Voltage 200-240 VAC
Kleur | Colour zwart | black
Kleurtemperatuur | Color temperature 3000-6000K
Stralingshoek | Beam angle 85°
Lumenstroom | Luminous ux 9600 lm
Kleurweergave | CRI (Ra) >80
Verblindingsfactor | UGR <12
Gemid. levensduur | Expected life time 50.000u
Afmetingen | Dimensions H x B x D 1200 x 1203 x 52 mm
Dimbaar | Dimmable touch dimming
Sensoren | Sensors motion, daylight
Veiligheidsinstructies
• Laat dit product installeren en onderhouden door een erkend installateur.
• De beschikbare netspanning mag niet hoger zijn dan de spanning in de specicaties
van deze handleiding.
• Houd dit product buiten het bereik van kinderen en onbevoegden.
• Elektrocutiegevaar bij het openen van het product. Raak geen kabels aan die onder
stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet
zelf. Laat het onderhoud van het product over aan een erkend installateur.
• Dit verlichtingsproduct heeft geen ingebouwde voorziening om het los te koppelen
van het stroomnet. Isoleer het product elektrisch voor de installatie of onderhoud.
Zorg ervoor dat het stroomsnoer niet gekneld of geplooid is en bescherm het tegen
beschadigingen. Waarschuwing! Indien de voedingskabel beschadigd is, dan moet
deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon
vervangen worden om gevaar te voorkomen.
• Attentie: mogelijk gevaarlijke optische straling uitgezonden door dit product. Kijk nooit
rechtstreeks in de lichtbron. Dit kan leiden tot oogletsel.
• Attentie: dit product wordt warm tijdens het gebruik.
• Gebruik het product enkel binnenshuis. Bescherm het product tegen regen,
vochtigheid en opspattende vloeistoffen. Plaats geen objecten gevuld met vloeistof
op of naast het product.
• Gebruik de lamp niet indien de beschermplaat / cover gebarsten of gebroken is.
Ontkoppel het product onmiddellijk. De beschermplaat / cover is niet vervangbaar.
• Alle elektrotechnische installaties dienen te worden uitgevoerd volgens de IEE
bedradingsrichtlijnen.
Safety instructions
• A qualied technician shall install and service this device.
• Make sure that the available voltage does not exceed the voltage stated in the
specications of this manual.
• Keep this device away from children and unauthorized users.
• Risk of electroshock when opening the cover. Touching live wires can cause life-
threatening electroshocks. Do not disassemble or open the housing yourself. Have the
device repaired by qualied personnel.
• This luminaire does not have a built-in device to disconnect it from the electric mains.
Make sure to electrically isolate the luminaire before installation or maintenance
activities are performed. Do not crimp the power cord and protect it against
damage. Warning! If the power cord is damaged, it must be replaced by the
manufacturer, its service agent, or similarly qualied persons in order to avoid any
hazard.
• Caution: possibly hazardous optical radiation emitted from this product. Do not look
at operating lamp. Eye injury may result.
• Caution: device heats up during use.
• Indoor use only. Keep this device away from rain, moisture, splashing and dripping
liquids. Never put objects lled with liquids on top of or close to the device.
• Do not use the luminaire with a cracked or broken protective shield. Disconnect
immediately from the mains. The protective shield is not replaceable.
• All electrical installations must be carried out according to IEE wiring regulations.
Reiniging en onderhoud
• Dit verlichtingsproduct heeft geen ingebouwde voorziening om het los te koppelen
van het stroomnet. Isoleer het product elektrisch voor de installatie of onderhoud.
• Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen
van roest vertonen.
• De behuizing, de zichtbare delen, de montagebeugels en de montageplaats (bv. het
plafond of bevestingsveren) mogen niet vervormd zijn of aangepast worden (geen
extra gaten in montagebeugels boren, aansluitingen niet verplaatsen, enz.).
• Mechanisch bewegende delen mogen geen sporen van slijtage vertonen en mogen
niet onregelmatig bewegen.
• De voedingskabels mogen niet beschadigd zijn. Laat het product onderhouden door
een erkend installateur.
• Indien de beschermplaat / cover beschadigd is, moet u de lamp onmiddellijk
loskoppelen van het stroomnet. Gebruik de lamp niet indien de beschermplaat /
cover gebarsten of gebroken is. De beschermplaat / cover is niet vervangbaar.
• De gebruiker mag geen onderdelen vervangen.
• Bestel eventuele reserveonderdelen bij uw plaatselijke verdeler.
• Maak het product geregeld schoon met een vochtige, niet pluizende doek.
• Gebruik geen alcohol of oplosmiddelen voor de reiniging.
Cleaning and maintenance
• This luminaire does not have a built-in device to disconnect it from the electric mains.
Make sure to electrically isolate the luminaire before installation or maintenance
activities are performed.
• All screws shall be tight and free of corrosion.
• The housing, the visible parts, the mounting supports and the installation location
(e.g. ceiling, suspension, etc.) shall not be deformed, modied or tampered with;
e.g. do not drill extra holes in mounting supports, do not change the location of the
connections.
• Mechanically moving parts must not show any signs of wear and tear.
• The electric power supply cables must not show any damage.
• Have a qualied technician maintain the device.
• If the protective shield / cover is damaged, disconnect the lamp immediately from
the mains. Do not use the lamp with a cracked or broken protective shield / cover.
The protective shield / cover is not replaceable.
• There are no user-serviceable parts.
• Contact your dealer for spare parts if necessary.
• Wipe the device regularly with a moist, lint-free cloth.
• Do not use alcohol or solvents for cleaning.
Versie 2022.06
www.decaled.com
Product code(s)
85000013
Orpheus LED bureaulamp met tafelklem
BEFT-1208020-BD BEFT-1208020-CD
↑60W/20W↓ ↑60W/20W↓
↑7200lm/2400lm↓ ↑6000lm/2000lm↓
AC100~240V AC100~240V
L80(B10)50,000H L80(B10)50,000H
Beam Angle
Life Time
Color Rendering Index
UGR
Luminous Flux
Input Voltage
Input Power
Item No.
<12 <12
>80 >80
↑140°/80°↓ or ↑140°/50°↓ ↑140°/80°↓ or ↑140°/50°↓
CCT
3000/4000/6000K 3000~6000K
< 3 < 3
Colour consistency SDCM
Power Factor
≥0.9 ≥0.9
All values in specication are typical value from laboratory measurement, for concrete data, please refer to shipment testing report.
Information provided is subject to change without notice. Please verify all details with NEXOL Lighting.
Copyright Shenzhen Nexol Lighting Co., Ltd.. All rights reserved.
Shenzhen Nexol Lighting Technology Co.,Ltd.
E-mail: [e-mail]
www.nexol-lighting.com
Factory: 3&4th F, Building A3, Xin-Gui-Yuan Industrial Park, DaFu Road, GuanLan Town, ShenZhen, China 518110
Ofce: 5th F, Building A1, Zhang-Ge Techno Park, GuanLan Town, ShenZhen, China 518110
Housing Color
Fixture Materia
Net Weight
Package size
20GP
Qty
Protection Level
Storage Temperature
Working Temperature
Light Control
40GP
Silver/White
6063AL
4kg
1535*210*135mm
1pc
550pcs
IP20
-40˚C~+80˚C
-20˚C~+45˚C
Daylight sensor
Motion sensor
1210pcs
Silver/White
6063AL
4kg
1535*210*135mm
1pc
550pcs
IP20
-40˚C~+80˚C
-20˚C~+45˚C
Daylight sensor
Motion sensor
1210pcs
Dimming Touchpaneldimming Touchpaneldimming
52mm 1203mm
1200mm

Installatie
• Respecteer altijd de veiligheidsinstructies! Neem deze door voordat u met de
installatie begint.
Installation
• Always respect the safety instructions! Check them out before you begin the
installation.
Algemeen gebruik
De DecaLED®Orpheus LED bureaulamp is een energiezuinig, dimbaar LED armatuur
met instelbare kleurtemperatuur en sensoren voor beweging en daglicht. Dankzij
de lage verblindingsfactor is dit armatuur ideaal als werklicht in kantoren en bij
beeldschermwerkplekken.
• Bescherm dit product tegen extreme temperaturen.
• Bescherm het product tegen schokken. Vermijd brute kracht tijdens de bediening.
• Bestudeer eerst de functies van het product voordat u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het product.
Schade door wijzigingen die de gebruiker heeft aangebracht aan het product, valt
niet onder de garantie.
• Gebruik het product enkel waarvoor het gemaakt is. Andere toepassingen kunnen
leiden tot kortsluitingen, brandwonden, elektrische schokken, enz.
• De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in
deze handleiding. Uw dealer zal de verantwoordelijkheid afwijzen voor defecten of
problemen die hier rechtstreeks verband mee houden.
• Gebruik de oorspronkelijke verpakking wanneer u het product vervoert.
• Bewaar deze handleiding voor verdere raadpleging.
General usage
The DecaLED® Orpheus LED desk lamp is an energy-efcient, dimmable LED xture with
adjustable color temperature and sensors for movement and daylight. Thanks to the low
glare factor, this luminaire is ideal as work light in ofces and at VDU workstations.
• Keep this device away from extreme temperatures.
• Protect this device from shocks and abuse. Avoid brute force when operating the
device.
• Familiarise yourself with the functions of the device before actually using it.
• All modications of the device are forbidden for safety reasons. Damage caused by
user modications to the device is not covered by the warranty.
• Only use the device for its intended purpose. All other uses may lead to short circuits,
burns, electroshocks, lamp explosion, crash, etc.
• Using the device in an unauthorised way will void the warranty.
• Damage caused by disregard of certain guidelines in this manual is not covered by
the warranty and the dealer will not accept responsibility for any ensuing defects or
problems.
• Use the original packaging if the device is to be transported.
• Keep this manual for future reference.
Afvoeren van het product (WEEE)
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn
levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan
het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone
huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor
recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Disposal of the product (WEEE)
This symbol on the device or the package indicates that disposal of the
device after its lifecycle could harm the environment. Do not dispose of
the unit (or batteries) as unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be returned to your distributor or to
a local recycling service. Respect the local environmental rules.
30min 30min

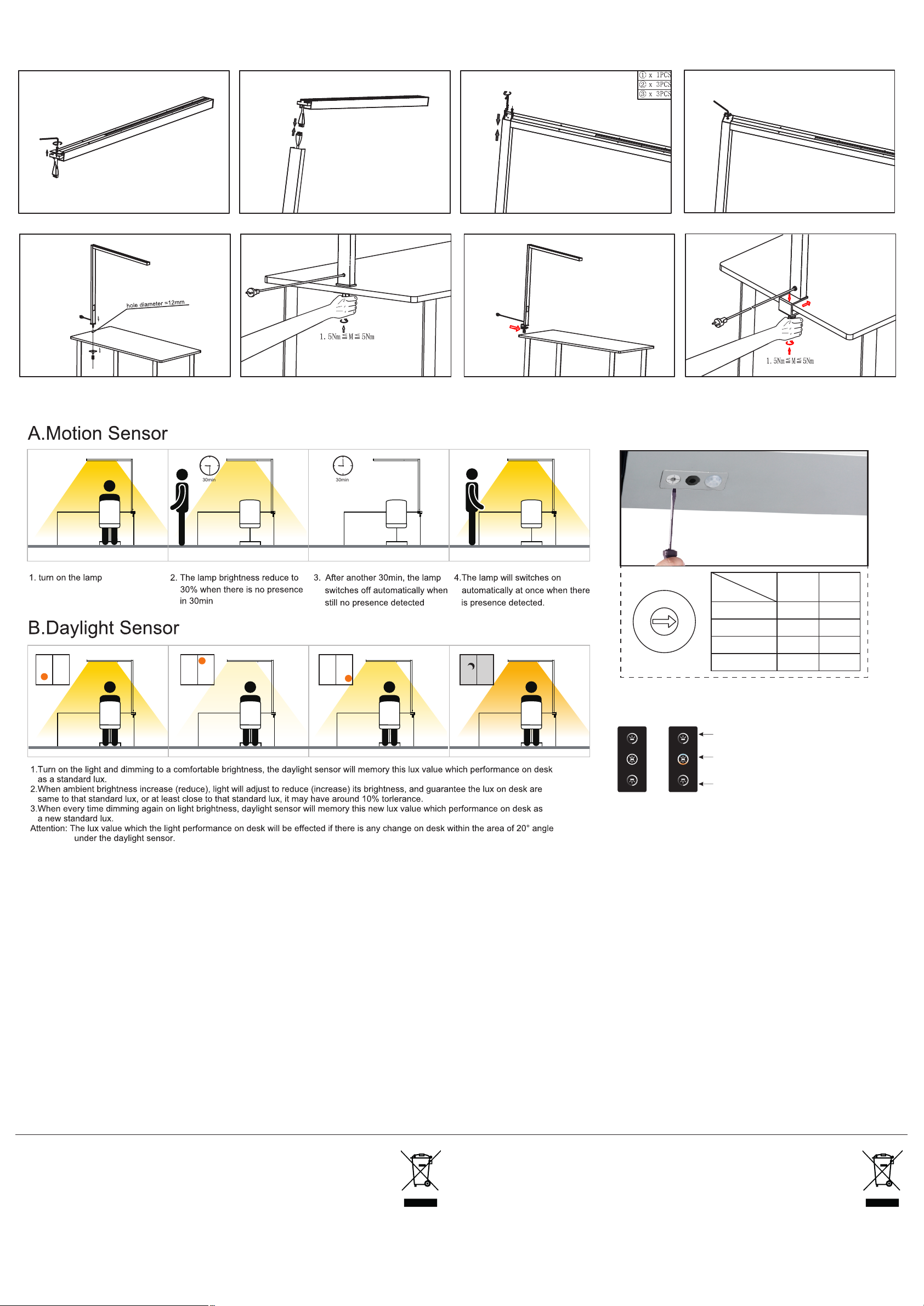

Motion Sensor &
Daylight Sensor
0
1
2
3
Clip
A.Motion Sensor
B.Daylight Sensor
30min 30min
1. turn on the lamp 2. The lamp brightness reduce to
30% when there is no presence
3. After another 30min, the lamp
switches off automatically when
still no presence detected
4.The lamp will switches on
automatically at once when there
Here to tell you how to play Motion Sensor & Daylight Sensor
0
1
2
30
1
2
3
swithes
Motion
sensor Daylight sensor
OFF OFF
ON OFF
ON ON
OFF ON
in 30min is presence detected.
Adjust the dip switch to the module by screwdriver.
Dip information
≤3500 mm
≤85°
Detectable area
Motion Sensor &
Daylight Sensor
0
1
2
3
1.Turn on the light and dimming to a comfortable brightness, the daylight sensor will memory this lux value which performance on desk
as a standard lux.
2.When ambient brightness increase (reduce), light will adjust to reduce (increase) its brightness, and guarantee the lux on desk are
same to that standard lux, or at least close to that standard lux, it may have around 10% torlerance.
3.When every time dimming again on light brightness, daylight sensor will memory this new lux value which performance on desk as
a new standard lux.
Attention: The lux value which the light performance on desk will be effected if there is any change on desk within the area of 20° angle
under the daylight sensor.
Shot press to turn on/off the indirect light.
Long press to dimming.
Shot press to turn on/off the direct light.
Long press to dimming.
Manual
On-Off Switch:
1. ON: Turn on and will keep light same as previous status automatically.
2.OFF: Turn off the light.
Long press for CCT change (only for color dimming)
color dimmingnon color dimming
Conguratie | Conguration
I1I2I3
I4a1a2
b1b2c1
c2
c2.1
c2.2
c2.3
c2.4
c2.1 c2.2 c2.3 c2.4
Clip
1 (a)
2 (b)
3 (c)
I
1. Direct clamp 2. Side clamp 3. Side clamp (High version)
0MAX350MAX35
MAX75MAX75
I1I2I3
I4
a1a2
b1b2c1
c2
c2.1
c2.2
c2.3
c2.4
c2.1 c2.2 c2.3 c2.4
Clip
1 (a)
2 (b)
3 (c)
I
1. Direct clamp 2. Side clamp 3. Side clamp (High version)
0MAX350MAX35
MAX75MAX75
I1I2I3
I4
a1a2
b1b2c1
c2
c2.1
c2.2
c2.3
c2.4
c2.1 c2.2 c2.3 c2.4
Clip
1 (a)
2 (b)
3 (c)
I
1. Direct clamp 2. Side clamp 3. Side clamp (High version)
0MAX350MAX35
MAX75MAX75
I1I2I3
I4a1a2
b1b2
c1
c2
c2.1
c2.2
c2.3
c2.4
c2.1 c2.2 c2.3 c2.4
Clip
1 (a)
2 (b)
3 (c)
I
1. Direct clamp 2. Side clamp 3. Side clamp (High version)
0MAX350MAX35
MAX75MAX75
A.Motion Sensor
B.Daylight Sensor
30min 30min
1. turn on the lamp 2. The lamp brightness reduce to
30% when there is no presence
3. After another 30min, the lamp
switches off automatically when
still no presence detected
4.The lamp will switches on
automatically at once when there
Here to tell you how to play Motion Sensor & Daylight Sensor
0
1
2
30
1
2
3
swithes
Motion
sensor Daylight sensor
OFF OFF
ON OFF
ON ON
OFF ON
in 30min is presence detected.
Adjust the dip switch to the module by screwdriver.
Dip information
≤3500 mm
≤85°
Detectable area
Motion Sensor &
Daylight Sensor
0
1
2
3
1.Turn on the light and dimming to a comfortable brightness, the daylight sensor will memory this lux value which performance on desk
as a standard lux.
2.When ambient brightness increase (reduce), light will adjust to reduce (increase) its brightness, and guarantee the lux on desk are
same to that standard lux, or at least close to that standard lux, it may have around 10% torlerance.
3.When every time dimming again on light brightness, daylight sensor will memory this new lux value which performance on desk as
a new standard lux.
Attention: The lux value which the light performance on desk will be effected if there is any change on desk within the area of 20° angle
under the daylight sensor.
Shot press to turn on/off the indirect light.
Long press to dimming.
Shot press to turn on/off the direct light.
Long press to dimming.
Manual
On-Off Switch:
1. ON: Turn on and will keep light same as previous status automatically.
2.OFF: Turn off the light.
Long press for CCT change (only for color dimming)
color dimmingnon color dimming
