Dell OptiPlex 790 User manual

Dell OptiPlex 790 Small Form Factor
Owner's Manual
Regulatory Model D03S
Regulatory Type D03S001

Notlar, Dikkat Edilecek Noktalar ve
Uyarılar
NOT: NOT, bilgisayarınızı daha iyi kullanmanızı sağlayan önemli bilgileri anlatır.
DİKKAT: DİKKAT, yönergelere uyulmadığında donanımın zarar görebileceğini veya veri
kaybı olabileceğini belirtir.
UYARI: UYARI, meydana gelebilecek olası maddi hasar, kişisel yaralanma veya ölüm
tehlikesi anlamına gelir.
Bu yayındaki bilgiler önceden bildirilmeksizin değiştirilebilir.
©2011 Dell Inc. Tüm hakları saklıdır.
Dell Inc.'ın yazılı izni olmadan bu materyallerin herhangi bir şekilde çoğaltılması kesinlikle yasaktır.
Bu metinde kullanılan ticari markalar: Dell™, DELL logosu, Dell Precision™, Precision ON™,
ExpressCharge™, Latitude™, Latitude ON™, OptiPlex™, Vostro™, and Wi-Fi Catcher™Dell Inc.'nin ticari
markalarıdır. Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino®ve Celeron®Intel Corporation'ın ABD ve
diğer ülkelerdeki tescilli ticar markaları veya ticari markalarıdır. AMD®, Advanced Micro Devices, Inc.'nin
tescilli ticari markası ve AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI Radeon™ve
ATI FirePro™da ticari markalarıdır. Microsoft®, Windows®, MS-DOS®, Windows Vista®, Windows Vista
başlat düğmesi ve Office Outlook®Microsoft Corporation'ın ABD ve/veya diğer ülkelerdeki ticari markaları
veya tescilli ticari markalarıdır. Blu-ray Disc™Blu-ray Disc Association'ın (BDA) sahip olduğu bir ticari
markadır ve disklerde ve oynatıcılarda kullanım için lisanslıdır. Bluetooth®sözcüğü markası tescilli bir ticari
marka olup Bluetooth®SIG, Inc.'e aittir ve böyle bir markanın Dell Inc. tarafından kullanımı lisansa tabidir.
Wi-Fi®Wireless Ethernet Compatibility Alliance, Inc.'nin tescilli ticari markasıdır.
Bu yayımda, markalar ve adlar üzerinde iddia sahibi olan varlıklara veya ürünlerine istinaden diğer ticari
markalar ve ticari adlar kullanılabilir. Dell Inc. kendi dışında ticari markalara ve adlara yönelik tüm mülkiyet
ilgisini reddeder.
2011 — 07
Rev. A00

Contents
Notlar, Dikkat Edilecek Noktalar ve Uyarılar............................................2
Bölüm 1: Bilgisayarınızda Çalışma..............................................................7
Bilgisayarınızın İçinde Çalışmaya Başlamadan Önce.......................................................7
Önerilen Araçlar................................................................................................................8
Bilgisayarınızı Kapatma.....................................................................................................8
Bilgisayarınızda Çalıştıktan Sonra.....................................................................................9
Bölüm 2: Kapak............................................................................................11
Kapağı Çıkarma...............................................................................................................11
Kapağı Takma..................................................................................................................11
Bölüm 3: Ön Çerçeve..................................................................................13
Ön Çerçeveyi Çıkarma.....................................................................................................13
Ön Çerçeveyi Takma.......................................................................................................14
Bölüm 4: Genişletme Kartı..........................................................................15
Genişletme Kartını Çıkarma.............................................................................................15
Genişletme Kartını Takma................................................................................................16
Bölüm 5: Optik Sürücü................................................................................17
Optik Sürücüyü Çıkarma..................................................................................................17
Optik Sürücüyü Takma....................................................................................................18
Bölüm 6: Sabit Sürücü................................................................................19
Sabit Sürücüyü Çıkarma..................................................................................................19
Sabit Sürücüyü Takma....................................................................................................20
Bölüm 7: Bellek............................................................................................21
Belleği Çıkarma...............................................................................................................21

Belleği Takma..................................................................................................................22
Bölüm 8: Kasaya İzinsiz Girişi Önleme Anahtarı....................................23
Kasaya İzinsiz Girişi Önleme Anahtarını Çıkarma............................................................23
İzinsiz Girişi Önleme Anahtarını Takma...........................................................................24
Bölüm 9: Hoparlör........................................................................................25
Hoparlörü Çıkarma..........................................................................................................25
Hoparlörü Takma.............................................................................................................26
Bölüm 10: Isı Emici ve İşlemci...................................................................27
Isı Emicisini ve İşlemciyi Çıkarma...................................................................................27
Isı Emicisini ve İşlemciyi Takma......................................................................................30
Bölüm 11: Düğme Pil...................................................................................31
Düğme Pili Çıkarma.........................................................................................................31
Düğme Pili Takma............................................................................................................32
Bölüm 12: Güç Düğmesi Kablosu..............................................................33
Güç Anahtarı Kablosunu Çıkarma...................................................................................33
Güç Anahtarı Kablosunu Takma......................................................................................34
Bölüm 13: Sistem Fanı.................................................................................35
Sistem Fanını Çıkarma.....................................................................................................35
Sistem Fanını Takma........................................................................................................36
Bölüm 14: Giriş/ÇıkışPaneli........................................................................37
Giriş/Çıkış(G/Ç) Panelini Çıkarma....................................................................................37
Giriş/Çıkış(G/Ç) Panelini Takma......................................................................................39
Bölüm 15: Güç Kaynağı...............................................................................41
Güç Kaynağını Çıkarma...................................................................................................41
Güç Kaynağını Takma......................................................................................................43

Bölüm 16: Sistem Kartı................................................................................45
Sistem Kartını Çıkarma....................................................................................................45
Sistem Kartını Takma.......................................................................................................47
Bölüm 17: Sürücü Kafesi............................................................................49
Sürücü Kafesini Çıkarma.................................................................................................49
Sürücü Kafesini Takma...................................................................................................51
Bölüm 18: Fan Koruyucusu........................................................................53
Fan Koruyucusunu Çıkarma............................................................................................53
Fan Koruyucusunu Takma...............................................................................................53
Bölüm 19: Sistem Kurulumu.......................................................................55
Sistem Kurulumu.............................................................................................................55
Önyükleme Menüsü.........................................................................................................55
Önyükleme Menüsü Geliştirmeleri..................................................................................55
Zamanlama Tuşu Sıraları.................................................................................................56
Navigasyon......................................................................................................................57
System Setup Options.....................................................................................................57
Bölüm 20: Sorun Giderme..........................................................................69
Tanılama LED'leri.............................................................................................................69
Sesli Uyarı Kodları...........................................................................................................76
Hata İletileri.....................................................................................................................79
Bölüm 21: Özellikler.....................................................................................85
Technical Specifications.................................................................................................85
Bölüm 22: Dell'e Başvurma........................................................................95
Dell'e Başvurma..............................................................................................................95

6

Bilgisayarınızda Çalışma 1
Bilgisayarınızın İçinde Çalışmaya Başlamadan Önce
Bilgisayarınızı potansiyel hasardan korumak ve kişisel güvenliğinizi sağlamak
için aşağıdaki güvenlik yönergelerini uygulayın. Aksi belirtilmedikçe, bu
belgedeki her prosedür aşağıdaki koşulların geçerli olduğunu varsaymaktadır:
•Bilgisayarınızla birlikte gelen güvenlik bilgilerini okumuşolmanız.
• Çıkarma prosedürü ters sırayla uygulanarak bir bileşen değiştirilebilir veya
(ayrıca satın alınmışsa) takılabilir.
UYARI: Bilgisayarınızın içinde çalışmadan önce bilgisayarınızla gönderilen güvenlik
bilgilerini okuyun. Diğer en iyi güvenlik uygulamaları bilgileri için www.dell.com/
regulatory_compliance adresindeki Yasal Uygunluk Ana Sayfası'na bakın.
DİKKAT: Pek çok tamir işlemi yalnızca sertifikalı servis teknisyeni tarafından
gerçekleştirilmelidir. Sorun giderme işlemlerini ve basit tamirleri sadece ürün
belgenizde belirtildiği gibi veya destek ekibinin çevrimiçi olarak ya da telefonla
belirttiği gibi gerçekleştirmelisiniz. Dell tarafından yetkilendirilmemişservisten
kaynaklanan zararlar, Dell garantisi kapsamında değildir. Ürünle birlikte gelen
güvenlik talimatlarını okuyun ve uygulayın.
DİKKAT: Elektrostatik boşalımı önlemek için, bir bilek topraklama kayışı kullanarak
ya da bilgisayarın arkasındaki konnektör gibi boyanmamışmetal yüzeylere sık sık
dokunarak kendinizi topraklayın.
DİKKAT: Bileşenlere ve kartlara dikkatle muamele edin. Bir kartın üzerindeki
bileşenlere veya kontaklara dokunmayın. Kartları kenarlarından veya metal montaj
braketinden tutun. İşlemci gibi bileşenleri pimlerinden değil kenarlarından tutun.
DİKKAT: Bir kabloyu çıkardığınızda, konnektörünü veya çekme tırnağını çekin. Bazı
kablolarda kilitleme tırnağı olan konnektörler bulunur; bu tür bir kabloyu
çıkarıyorsanız kabloyu çıkarmadan önce kilitlemek tırnaklarına bastırın.
Konnektörleri ayırdığınzda, konnektör pimlerinin eğilmesini önlemek için bunları eşit
şekilde hizalanmışhalde tutun. Ayrıca, bir kabloyu bağlamadan önce her iki
konnektörün de doğru biçimde yönlendirildiğinden ve hizalandığından emin olun.
NOT: Bilgisayarınızın ve belirli bileşenlerin rengi bu belgede gösterilenden farklı
olabilir.
7

Bilgisayara zarar vermekten kaçınmak için, bilgisayarın içinde çalışmaya
başlamadan önce aşağıdaki adımları uygulayın.
1. Bilgisayar kapağının çizilmesini önlemek için, çalışma yüzeyinin düz ve
temiz olmasını sağlayın.
2. Bilgisayarınızı kapatın (bkz. Bilgisayarınızı Kapatma).
DİKKAT: Ağkablosunu çıkarmak için, önce kabloyu bilgisayarınızdan ve ardından
ağaygıtından çıkarın.
3. Tüm ağkablolarını bilgisayardan çıkarın.
4. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın.
5. Sistem kartını topraklamak için, sistem bağlantısı yokken güç düğmesini
basılı tutun.
6. Kapağı çıkarın.
DİKKAT: Bilgisayarınızın içindeki herhangi bir şeye dokunmadan önce, bilgisayarın
arkasındaki metal gibi boyanmamışmetal bir yüzeye dokunarak kendinizi
topraklayın. Çalışırken, dahili bileşenlere zarar verebilecek olan statik elektriği
dağıtmak için düzenli olarak boyanmamışmetal yüzeylere dokunun.
Önerilen Araçlar
Bu belgedeki yordamlar için aşağıdaki araçlar gerekebilir:
•Küçük düz uçlu tornavida
• Phillips tornavida
• Küçük plastik çizici
• Flash BIOS güncelleştirmesi program ortamı
Bilgisayarınızı Kapatma
DİKKAT: Veri kaybını önlemek için, bilgisayarınızı kapatmadan önce tüm açık
dosyaları kaydedip kapatın ve açık programlardan çıkın.
1. İşletim sistemini kapatın:
•Windows 7'de:
Başlat , ardından Kapat'ı tıklatın.
•Windows Vista'da:
8

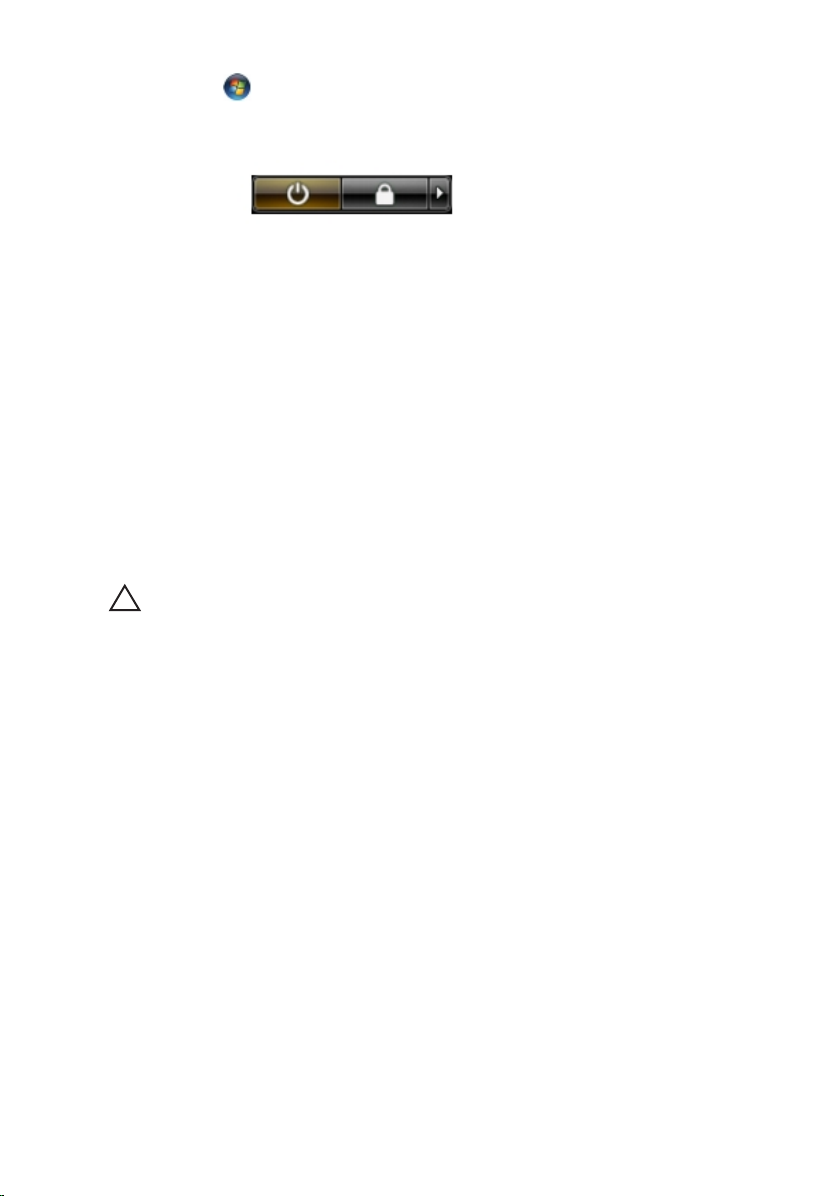

Başlat düğmesini tıklatın, ardından aşağıda gösterildiği gibi Başlat
menüsünün sağalt köşesindeki oku tıklatın ve ardından Kapat öğesini
tıklatın.
• Windows XP'de:
Başlat → Bilgisayarı Kapat → Kapat öğelerini tıklatın. Bilgisayar, işletim
sistemi kapatma işlemi tamamlandıktan sonra kapanır.
2. Bilgisayarın ve tüm takılı aygıtların kapandığından emin olun. İşletim
sisteminizi kapattığınızda bilgisayarınız ve takılı aygıtlar otomatik olarak
kapanmazsa, bunları kapatmak için güç düğmesine basın ve yaklaşık 6
saniye basılı tutun.
Bilgisayarınızda Çalıştıktan Sonra
Herhangi bir değiştirme işlemini tamamladıktan sonra, bilgisayarınızı açmadan
önce harici aygıtları, kartları, kabloları vs. taktığınızdan emin olun.
1. Bilgisayar kapağını takın.
DİKKAT: Ağkablosu takmak için önce ağaygıtına takın ve ardından bilgisayara
takın.
2. Bilgisayarınıza telefon veya ağkablolarını bağlayın.
3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerine takın.
4. Bilgisayarınızı açın.
5. Dell Diagnostics programını çalıştırarak bilgisayarın doğru çalışıp
çalışmadığını kontrol edin.
9

10

Kapak 2
Kapağı Çıkarma
1.
Bilgisayarınızda Çalı ş madan Önce bölümündeki prosedürlere uyun.

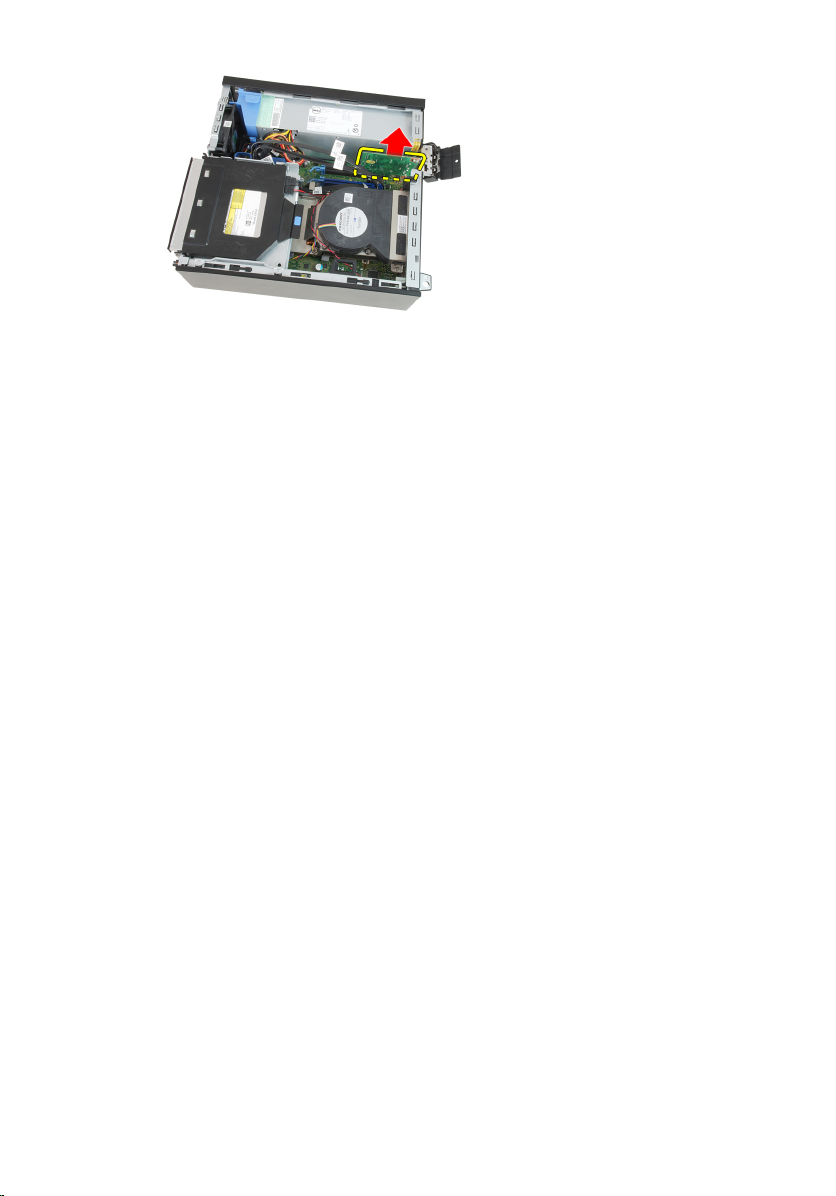

2. Bilgisayarın yanındaki kapak serbest bırakma mandalını kaldırın.
3. Kapağı 45 derecelik açıyla yukarı doğru kaldırın ve bilgisayardan çıkarın.
Kapağı Takma
1. Bilgisayar kapağını kasaya yerleştirin.
2. Bilgisayar kapağına, yerine oturana kadar aşağı doğru bastırın.
3.
Bilgisayarınızda Çalı ş tıktan Sonra bölümündeki prosedürlere uyun.
11

12

Ön Çerçeve 3
Ön Çerçeveyi Çıkarma
1.
Bilgisayarınızda Çalı ş madan Önce bölümündeki prosedürlere uyun.
2.
Kapa ğ ı çıkarın.
3. Ön çerçeve tutma klipslerini kasadan kaldırın.
4. Çerçevenin diğer kenarındaki kancaları kasadan serbest bırakmak için
çerçeveyi bilgisayardan uzağa döndürün.
13

Ön Çerçeveyi Takma
1. Ön çerçevenin alt kenarındaki dört kancayı kasanın ön tarafındaki yuvalara
yerleştirin.
2. Ön çerçeve sabitleme klipsini takmak için, klipsler yerine oturana kadar
çerçeveyi bilgisayara doğru döndürün.
3.
Kapa ğ ı takın.
4. Bilgisayarınızda Çalı ş tıktan Sonra bölümündeki prosedürlere uyun.
14

Genişletme Kartı 4
Genişletme Kartını Çıkarma
1.
Bilgisayarınızda Çalı ş madan Önce bölümündeki prosedürlere uyun.
2.
Kapa ğ ı çıkarın.
3.
Ön çerçeveyi sökün.
4. Kart sabitleme mandalındaki serbest bırakma tırnağını yukarı konuma
döndürün.
5. Sabitleme tırnağını karttaki girintiden çıkarana kadar, serbest bırakma
kolunu PCIe x16 karttan çekip çıkarın. Daha sonra, kartı gevşetin ve
konnektöründen dışarı çıkarıp bilgisayardan çıkarın.
6. Sabitleme çubuğunu karttaki girintiden çıkarana kadar, serbest bırakma
kolunu PCIe x4 karttan çekip çıkarın. Daha sonra, kartı gevşetin ve
konnektöründen dışarı çıkarıp bilgisayardan çıkarın.
15

Genişletme Kartını Takma
1. PCIe x4 kartını sistem kartındaki konnektöre yerleştirin ve yerine oturana
kadar aşağı doğru bastırın.
2. PCIe x16 kartını (varsa) sistem kartındaki konnektöre yerleştirin ve yerine
oturana kadar aşağı doğru bastırın.
3.
Ön çerçeveyi takın.
4. Kapa ğ ı takın.
5. Bilgisayarınızda Çalı ş tıktan Sonra bölümündeki prosedürlere uyun.
16

Optik Sürücü 5
Optik Sürücüyü Çıkarma
1.
Bilgisayarınızda Çalı ş madan Önce bölümündeki prosedürlere uyun.
2.
Kapa ğ ı çıkarın.

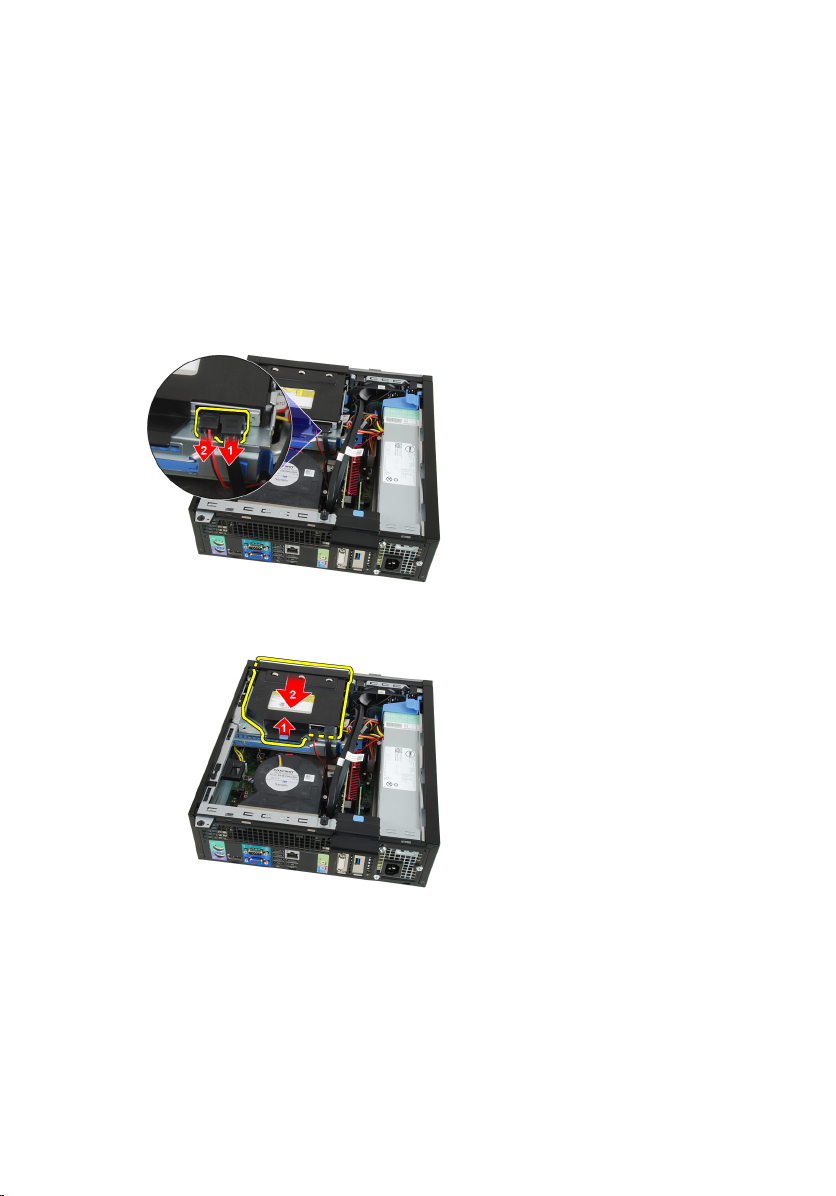

3. Veri kablosunu ve güç kablosunu optik sürücünün arkasından çıkarın.
4. Mavi tırnağı kaldırın ve optik sürücüyü bilgisayardan çıkarmak için içeri
doğru kaydırın.
5. Bilgisayardan optik sürücüyü çıkarın.
17

Optik Sürücüyü Takma
1. Optik sürücüyü brakete takın.
2. Mavi tırnağı kaldırın ve optik sürücüyü bilgisayara takmak için dışarı doğru
kaydırın.
3. Veri kablosunu ve güç kablosunu optik sürücüye takın.
4.
Kapa ğ ı takın.
5. Bilgisayarınızda Çalı ş tıktan Sonra bölümündeki prosedürlere uyun.
18

Sabit Sürücü 6
Sabit Sürücüyü Çıkarma
1.
Bilgisayarınızda Çalı ş madan Önce bölümündeki prosedürlere uyun.
2.
Kapa ğ ı çıkarın.
3. Kasadan sabit sürücüyü çıkarın.

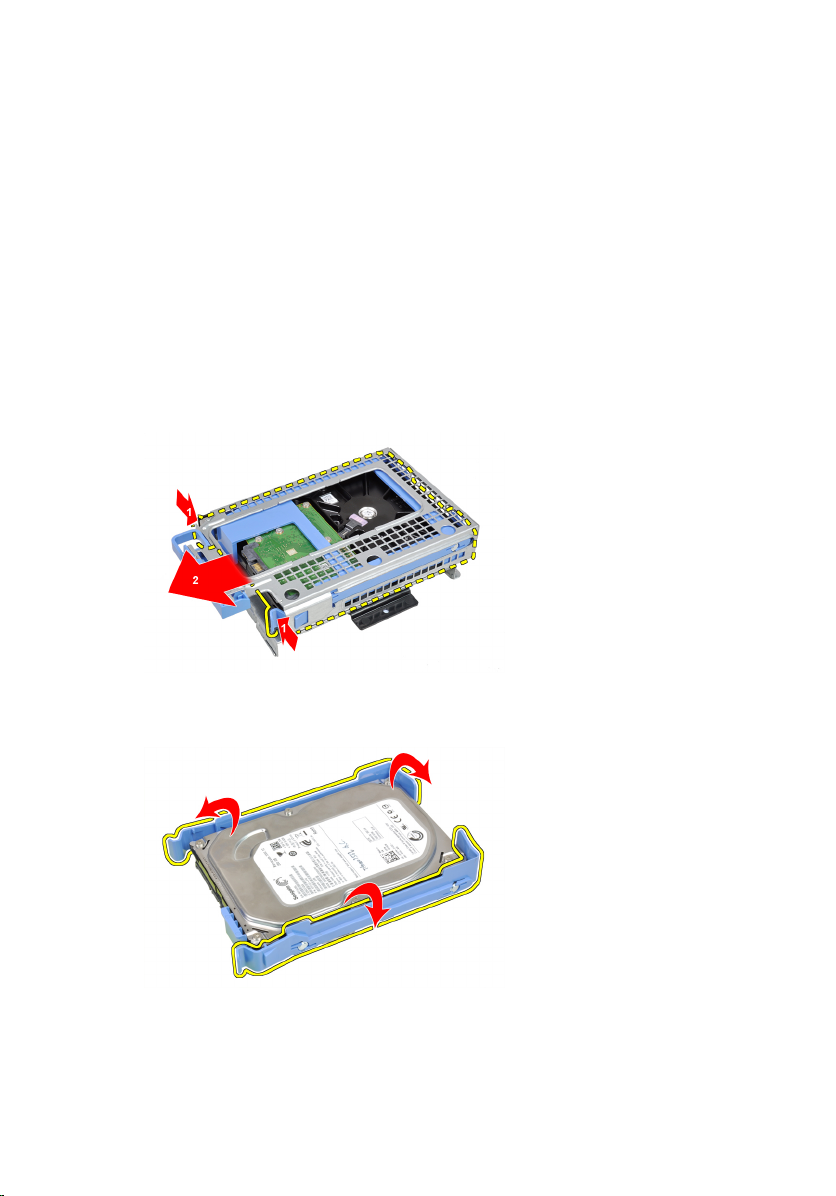

4. Tutucu klipsleri içe doğru bastırın ve sabit sürücü braketini sürücü
kafesinden dışarı doğru kaydırın.
5. Sabit sürücü braketini esnetin ve tekli 3,5 inç sabit sürücüyü veya iki 2,5 inç
sabit sürücüyü braketten çıkarın.
6. 2,5 inç sabit sürücüyü sabit sürücü braketinin üstüne sabitleyen vidaları
açın.
19

7. 2,5 inç sabit sürücüyü sabit sürücü braketinin altına sabitleyen vidaları açın.
Sabit Sürücüyü Takma
1. İki sabit sürücüyü sabit sürücü braketine sabitleyen vidaları sıkın.
2. Sabit sürücü braketini esnetin ve tekli sabit sürücüyü veya iki sabit
sürücüyü brakete takın.
3. Tutucu klipsleri içe doğru bastırın ve sabit sürücü braketini sürücü kafesine
doğru kaydırın.
4.
Kapa ğ ı takın.
5. Bilgisayarınızda Çalı ş tıktan Sonra bölümündeki prosedürlere uyun.
20
