Delta Cassidy 3597LF-MPU Series User manual

186429 Rev. D
Model/Modelo/Modèle
3597LFp-MPU
Series/Series/Seria
CassidyTM
5/25/2020
86429
6,/,&21(
3/32"
(2.38 mm)
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
pSpecify Finish/Especifíque el Acabado/Précisez le Fini
You may need:
Usted puede necesitar:
Articles dont vous pouvez avoir besoin :
1-800-345-DELTA (3358)
[email protected]
?
!
Failure to read these instructions prior to installation may result in personal
injury, property damage, or product failure. Manufacturer assumes no
responsibility for product failure due to improper installation.
CAUTION
Read all instructions prior to installation.
L’omission de lire les présentes instructions avant l’installation peut
entraîner des blessures, des dommages matériels ou le bris du produit. Le
fabricant se dégage de toute responsabilité à l’égard d’un bris du produit
causé par une mauvaise installation.
AVERTISSEMENT
!
Veuillez lire toutes les instructions avant l’installation.
!
El no leer estas instrucciones de instalación puede resultar en lesiones
personales, daños a la propiedad, o falla en el funcionamiento del producto.
El fabricante no asume ninguna responsabilidad por la falla del producto
debido a una instalación incorrecta.
ADVERTENCIA
Lea todas las instrucciones antes de hacer la instalación.
To reference replacement parts and access additional
technical documents and product info,
visit www.deltafaucet.com
Para referencia sobre las piezas de repuesto y acceder
a documentos técnicos adicionales e información del
producto, visite www.deltafaucet.com
Pour obtenir la référence des pièces de rechange ainsi
que pour avoir accès à d’autres documents techniques et
renseignements sur le produit, allez à www.deltafaucet.com
Register Online
Regístrese en línea
S’enregistrer en ligne
www.deltafaucet.com/registerme
T
E
F
L
O
N
TWO HANDLE WIDESPREAD
BATHROOM FAUCETS
LLAVES DE LAVAMANOS
EXTENDIDAS DE DOS MANIJAS
ROBINETS À ENTRAXE LONG À
DEUX POIGNÉES POUR LAVABO

286429 Rev. D
Slide hot (1) and cold (2) end valves with gasket (3) through sink.
Note: Hot side endvalve is labeled (4). Secure end valves with
washers (5) & threaded brackets (6). Hand tighten brackets (6) onto
shank (7). Lock brackets into position by tightening screw (8). Install
handles (9) on end valves and secure with set screw (12). Be sure
glide ring (10) is properly seated in bottom of handles before
installing. Push in button cover (11) to conceal set screw (12).
Install the spout (1) and gasket (2) . Secure with washer and nut (3).
Note: If sink is uneven, use silicone under the gasket.
Instale el tubo de salida (1) y el empaque (2). Fije la arandela y la
tuerca (4). Nota: Si el lavamanos no está nivelado, use silicón
debajo del empaque.
Installez le bec (1) et le joint (2). Immobilisez-les avec la rondelle et
l’écrou (4). Note: Si l’évier est inégal, appliquez du composé à la
silicone sous le joint.
1
Deslice las válvulas nales, caliente (1) y fría (2) en los empaques (3)
a través del lavamanos. Nota: el extremo de la válvula de agua
caliente ¡está marcada con etiqueta (4). Fije las válvulas extremas
con las arandelas (5) y los soportes en roscados (6). Apriete a mano
los soportes (6) en la espiga (7). Entrabe los soportes en su posición
apretando los tornillos (8). Instale las manijas (9) en las válvulas
nales y asegúrela con el tornillo de presión (12). Antes de instalar,
asegúrese que el aro para deslizar (10) esté apropiadamente
colocado en la parte inferior de la manija. Presione el botón de
cobertura para (11) ocultar tornillo de jación (12).
Passez la soupape d’eau chaude (1) et la soupape d’eau froide (2)
avec le joint (3) respectif dans les trous de l’évier. Note: La soupape
d’eau chaude est identiée par une étiquette (4). Fixez les soupapes
avec les rondelles (5) et les xations letées (6). Vissez les xations
(6) à la main sur l’entrée d’eau (7). Bloquez les xations en place en
serrant les vis (8). Montez les poignées(9) sur les soupapes. Assurez-
vous que l’anneau de glissement (10) estbien calé au fond de la
poignée avant l’installation. Appuyez sur le couvercle de Bouton pour
dissimuler (11) la vis de reglage (12).
A. B.
C.
1
2
8
6
7
99
4
10
12 11
3
5
A.
A.
A.
B.
C.
B.
C.
B.
C.
1
3
2
Push quick connects (1) rmly upward and snap onto receiving tubes (2).
Pull down moderately to ensure connection.
Presione las conexiones rápidas (1) rmemente hacia arriba y encaje
en los tubos de entrada de agua (2). Hale hacia abajo moderadamente
para asegurar que se realizó la conexión.
Poussez les raccords rapides (1) fermement vers le haut et bloquez-les
sur les tubes récepteurs (2). Tirez modérément sur le tuyau pour vous
assurer qu’il est bien branché.
1
1
2
2

386429 Rev. D
6,/,& 2 1(
Metal Pop-up
Desagüe automático de metal
Renvoi mécanique en métal
2
Remove stopper (1) and ange (2).
Quite el tapón (1) y el reborde (2).
Enlevez la bonde (1) et la collerette (2).
Screw nut (1) all the way down. Push
washer (2) and gasket (3) down.
Atornille la tuerca (1) completamente
hasta abajo. Empuje la arandela/roldana
(2) y el (3) hacia abajo.
Serrez l’écrou (1) pour le faire descendre
complètement. Poussez la rondelle (2) et
le joint (3) vers le bas.
Remove tailpiece (1) from body (2), add
plumber tape (3), replace tailpiece.
Quite el tubo de cola (1) del cuerpo (2),
aplique cinta para plomero (3), coloque
otra vez el tubo de cola.
Enlevez le raccord droit de vidange (1)
du corps (2), appliquez du ruban de
plomberie (3), puis remettez raccord droit
en place.
A.
A.
A.
B.
B.
B.
C.
C.
C.
D.
D.
D.
E.
E.
E.
F.
F.
F.
Apply silicone to underside of ange (1).
Insert body (2) into sink. Screw ange (1)
into body (2).
Aplique silicón a la parte interior del reborde
(1). Inserte el cuerpo (2) en el lavamanos.
Atornille el reborde (1) en el cuerpo (2).
Appliquez du composé à la silicone sous la
collerette (1). Introduisez le corps (2) dans
le lavabo, puis vissez la collerette (1) dans
le orps (2).
Pivot (1) must face faucet. Pull assembly
(2) down rmly and hold in place.
DO NOT TWIST.
El pivote (1) debe de estar de frente a la
llave. Hale el ensamble (2) hacia abajo
rmemente y sujételo en sitio.
NO LO GIRE.
Le pivot (1) doit faire face au robinet. Tirez
l’ensemble (2) vers le bas fermement et
maintenez-le en place. PRENEZ GARDE
DE LE TORDRE.
Tighten nut/washer/gasket (1), clean off
excess silicone (2). DO NOT TWIST.
Apriete la tuerca/arandela/empaque (1),
limpie el exceso de silicón (2).
NO LO GIRE.
Serrez l’écrou contre la rondelle et le joint
(1), puis enlevez le surplus de composé
à la silicone (2). PRENEZ GARDE DE
TORDRE LE PIVOT.
A. B. C. E.D.
F. G.
2
2
2
2
2
1
1
1
1
1
3
3
2
1
3
2
45
1
Remove pivot nut (1). Install horizontal
rod (2) and stopper (3) as removable (4) or
non-removable (5). Hand tighten pivot nut (1).
Quite la tuerca del pivote (1). Instale la barra
horizontal (2) y el tapón (3) como desmontable
(4) o jo (5). Apriete a mano la tuerca del
pivote (1).
Enlevez l’écrou du pivot (1). Installez la tige
horizontale (2) et la bonde (3) de manière que
la bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.
Attach horizontal rod (1) to strap (2) using
clip (3). Insert lift rod (4) into strap and tighten
screw (5). Connect assembly to drain (6).
Una la barra horizontal (1) a la barra chata
(2) utilizando el gancho (3). Introduzca la
barra de alzar (4) dentro de la barra chata de
articulación y apriete el tornillo (5). Conecte el
ensamble al desagüe (6).
Fixez la tige horizontale (1) au feuillard (2) à
l’aide de l’agrafe (3). Installez la tige de
manoeuvre (4) et serrez la vis (5). Fixez
l’ensemble au renvoi (6).
G.
G.
G.
H.
H.
H.
H.
3
2
5
6
4
1

486429 Rev. D
3 4
4
4
1
1
2
3
3
2
3
CONNECT TO WATER SUPPLIES.
(HOOK-UPS NOT PROVIDED).
Turn on hot and cold water supplies and flush water
lines into a container for one minute. Important: This
ushes away any debris that could cause damage
to internal parts.
Choose hook-ups for 1/2" I.P.S. connections: (1) Ball
nose riser (3/8" O.D. copper tubing), or (2) 1/2" I.P.S.
faucet connector. Use coupling nuts (3) (not supplied)
with the ball nose risers (1). Use two wrenches when
tightening. Do not overtighten.
Escoja las conexions IPS de 1/2": (1) Conexión Bola-
nariz (Tubería cobre 3/8" D.E.), o (2) Conector de
llave I.P.S. 1/2".Utilice las tuercas de acoplamiento (3)
(no proporcionadas) con la conexión bola-nariz (1).
Utilice dos llaves de tuercas cuando apriete. No apriete
demasiado.
Choisissez des raccords compatibles 1/2 po IPS: (1)
tubesraccords à portée sphérique (tube en cuivre 3/8
po d.e.) ou (2) raccords de robinet 1/2 po IPS.Si vous
utilisez des tubes-raccords à portée sphérique (1),
servez-vous des écrous de raccordement (3) (non
fournis). Utilisez deux clés pour serrer les raccords.
Prenez garde de trop serrer.
A.
A.
A.
B.
B.
B.
CONECTE A LOS SUMINISTROS DE AGUA.
(LAS CONEXIONES NO SON PROPORCIONADAS).
Abra los suministros de agua caliente y fría y deje
correr el agua por las tuberías hasta un recipiente por
un minuto. Importante: Esto limpia cualquier residuo
que pudiera causar daño a las partes internas.
RACCORDEMENT À LA TUYAUTERIE.
D’ALIMENTATION (RACCORDS NON FOURNIS).
Ouvrez les robinets d’arrivée d’eau chaude et d’eau
froide à fond et laissez l’eau s’écouler une minute.
Important: Il sert pour évacuer lescorps étrangers
qui pourraient abîmer les composants internes.

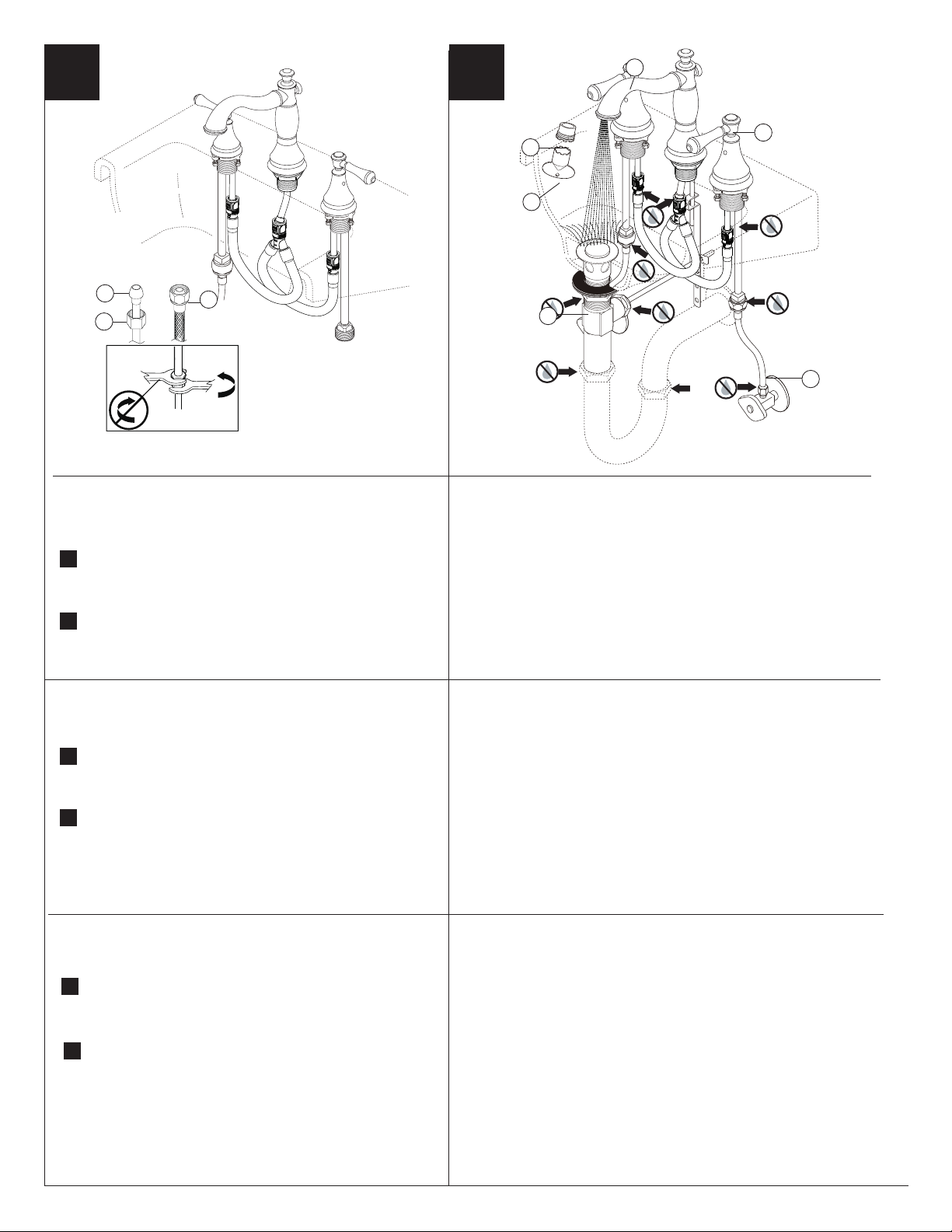

FLUSH SYSTEM/CHECK FOR LEAKS.
Remove aerator (1) using supplied wrench (2) and turn faucet handles (3)
all the way on. Turn on hot and cold water supplies (4) and ush water lines
for one minute.
Important: This ushes away any debris that could cause damage to
internal parts.
Check all connections at arrows for leaks. Replace aerator. Re-tighten if
necessary, but do not overtighten.
DEJE CORRER EL AGUA POR EL SISTEMA/EXAMINE POR SI HAY
FILTRACIONES.
Quite el aireador (1) usando la llave de tuercas incluida (2) y gire la
manija de la llave de agua (3) para que el agua corra totalmente. Abra los
suministros de agua caliente y fría (4) y deje que el agua corra por las líneas
por un minuto.
Importante: Esto limpia cualquier escombro que pudiera causar daño a
las partes internas.
Examine para asegurarse que no haya ltraciones. Reemplace el aireador.
Apriete de nuevo si es necesario, pero no apriete demasiado.
RINÇAGE DE L’INSTALLATION ET VÉRIFICATION DE L’ÉTANCHÉITÉ.
Enlevez l’aérateur (1) à l’aide de la clé fourie (2) et amenez la manette
du robinet (3) en position de pleine ouverture en la tournant. Rétablissez
l’alimentation en eau chaude et en eau froide (4), puis laissez s’écouler l’eau
une minute.
Important: Il faut laisser s’écouler l’eau pour évacuer les saletés qui
pourraient abîmer les éléments internes du robinet.
Vériez l'étancheite. Remettez l’aérateur en place. Serrez-les de nouveau au
besoin, mais prenez garde de trop serrer.

586429 Rev. D
11
22
33
Maintenance
Entretien
Mantenimiento
If faucet leaks from spout outlet–Shut off water supplies –Replace Seats and Springs (1).
If leak persists–Shut off water supplies– Replace Stem Unit Assembly (2).
*Install stems (2), 1/4 turn stops (3) correctly for proper handle rotation.
Si le robinet fuit par la sortie du bec–coupez l'eau –puis remplacez les sièges et les ressorts (1).
Si le robinet fuit encore–coupez l'eau– puis remplacez l'obturateur (2).
*Installez les tiges (2), les butées 1/4 de tour (3) de manière que les manettes tournent dans le bons
sens.
Si la llave tiene filtraciones del pico del tubo de salida Cierre los suministros de agua –
Reemplace los Asientos y Resortes (1) RP4993.
Si la ltración persiste–Cierre los suministros de agua–Reemplace el ensamble de la Unidad de la
Espiga (2) RP25513.
*Instale las espigas (2) y los pares (topes) a un 1/4 de giracíon (3) correctamente para obtener una
rotación debida.
3/32"
(2.38 mm)
Cleaning and Care
Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean,
simply wipe gently with a damp cloth and blot dry with a soft towel.
Limpieza y Cuidado de su Llave
Tenga cuidado al limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir abrasivos.
Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.
Instructions de nettoyage
Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l’aide d’un chiffon doux.
