Delta RP74810 User manual

Turn o󰀨 water supplies. Remove hose (1)
from faucet.
Using an allen wrench, loosen set screw (1).
Pull holder assembly (1) to remove.
Unscrew the diverter knob (1) and remove. Pull straight out on diverter / spring assembly
(1) to remove.
Using a thin object (1), remove rubber seal (2)
from its seat. (The seal can be left in the faucet,
and will be ushed out). Continue to Page 2.
1
11
2
1
1
1
1
Tub Filler Diverter Assembly
Replacement Instructions
Ensamble del Desviador
Instrucciones para los repuestos
Instructions de remplacement
de l’inverseur
76617
110/19/18 Rev. B
76617
A. B. C.
D. E. F.
RP74810
Cierre los suministros de agua. Retire la
manguera (1) de la llave de agua.
Fermez les robinets d’arrêt. Retirez le tuyau
souple (1) du robinet.
Con una llave allen, aoje el tornillo de jación
(1).
À l’aide d’une clé Allen, desserrez la vis de
calage (1).
Hale el conjunto del soporte (1) para sacar.
Tirez sur le support (1) pour l’enlever.
Aoje la perilla del desviador (1) y quite.
Dévissez le bouton de l’inverseur (1) et enlevez-le.
Hale/tire hacia afuera del desviador / resorte
(1) para quitar.
Tirez directement sur l’inverseur et son ressort
(1) pour les enlever.
Usando un objeto no (1), retire el sello de
goma (2) de su alojamiento. (El sello se puede
dejar en la llave de agua/grifo, y se soltará con
el agua). Continuado en la página 2.
À l’aide d’un objet mince (1), retirez le joint de
caoutchouc (2) de son siège (vous pouvez lais-
ser le joint dans le robinet et il sera évacué au
moment du rinçage). Suite à la page 2.

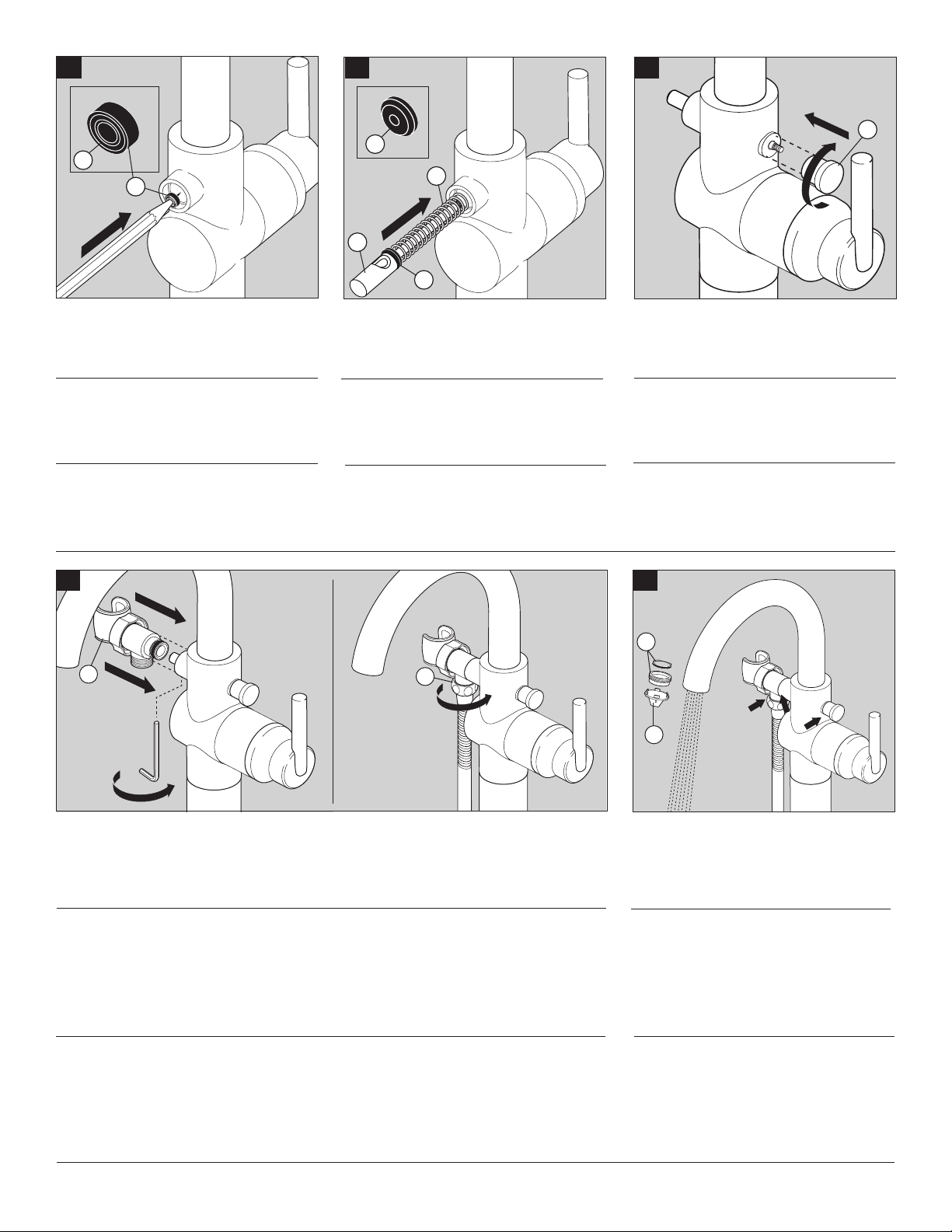

Place the new seal (1) on the end of a
sharpened pencil and push it into position inside
faucet. Important: Make sure the seal has the
side with groove (2) positioned as shown.
Ensure new diverter shaft (1) has seal (2)
installed. Place spring (3) on shaft, and insert
assembly through faucet. The threaded portion
of the shaft must be visible on the other side.
Thread the diverter knob (1) onto the shaft.
Reinstall the holder assembly (1) and handshower hose (2). Remove stream straightener and gasket (1) with
wrench (2). Turn water supplies on. Move handle
to full hot and cold mix and ush faucet for one
minute. Check the diverter operation, and check
for leaks at arrows. Reinstall gasket and stream
straightener.
1
2
1
2
2
3
1
12
2
1
2 76617 Rev. B
G. H. I.
J. K.
Coloque el nuevo sello (1) en el extremo de
un lápiz alado y empuje en su posición en el
interior de la llave de agua/grifo. Importante:
Asegúrese de que el sello tiene el lado con la
ranura (2) situado como se muestra.
Placez le joint neuf (1) sur la pointe d’un
crayon a󰀨ûté et poussez-le dans son logement à
l’intérieur du robinet. Important : Assurez-vous
que le côté du joint où se trouve la rainure (2)
est orienté comme le montre la gure.
Asegúrese de que el eje nuevo del desviador (1)
tiene el sello (2) instalado. Coloque el resorte
(3) en el eje e inserte el ensamble a través de
la llave de agua/grifo. La parte roscada del eje
debe ser visible en el otro lado.
Assurez-vous que la nouvelle tige d’inverseur
(1) est munie de son joint (2). Placez le ressort
(3) sur la tige et introduisez celle-ci dans le
robinet. La partie letée de la tige doit être vis-
ible de l’autre côté.
Enrosque el pomo desviador (1) en el eje.
Vissez le bouton de l’inverseur (1) sur la tige.
Vuelva a instalar el conjunto del soporte (1) y la manguera de la regadera/ducha de mano (2).
Reposez le support (1) et le tuyau de la douche à main (2).
Retire el enderezador del chorro de agua y el
empaque (1) con la llave de herramientas (2). Abra
el suministro de agua. Mueva la manija o palanca a
una mezcla de agua caliente y fría completa y deje
correr el agua por la llave de agua por 1 minuto.
Compruebe el funcionamiento del desviador, y com-
pruebe que no hayan fugas en los sitios indicados
con las echas. Vuelva a instalar el empaque y el
enderezador del chorro de agua.
Enlevez le concentrateur de jet et le joint (1)
avec la clé (2). Ouvrez les robinets d’arrêt.
Amenez la manette en position de débit maximal
d’eau chaude et d’eau froide. Laissez couler
l’eau 1 minute. Vériez le fonctionnement de
l’inverseur et vériez l’étanchéité aux endroits
indiqués par les èches. Reposez le joint et le
concentrateur de jet.
