Delta 50-726 User manual

1
50-726 Dust Canister
Part No. DPEC004412 Dated: 03-21-2017
50-726 DUST CANISTER
(FITS 50-723 T2 DUST COLLECTOR)
IF YOU HAVE ANY QUESTIONS OR COMMENTS
ABOUT THIS OR ANY Delta POWER EQUIPMENT
CORPORATION ACCESSORY, CALL US TOLL FREE
AT 1-800-223-7278.
SAFETY INSTRUCTIONS
Delta Power Equipment Corporation • 2651 New Cut Road, Spartanburg, SC 29303 • 1-800-223-278
www.DeltaMachinery.com • Copyright © 2016 DELTA®

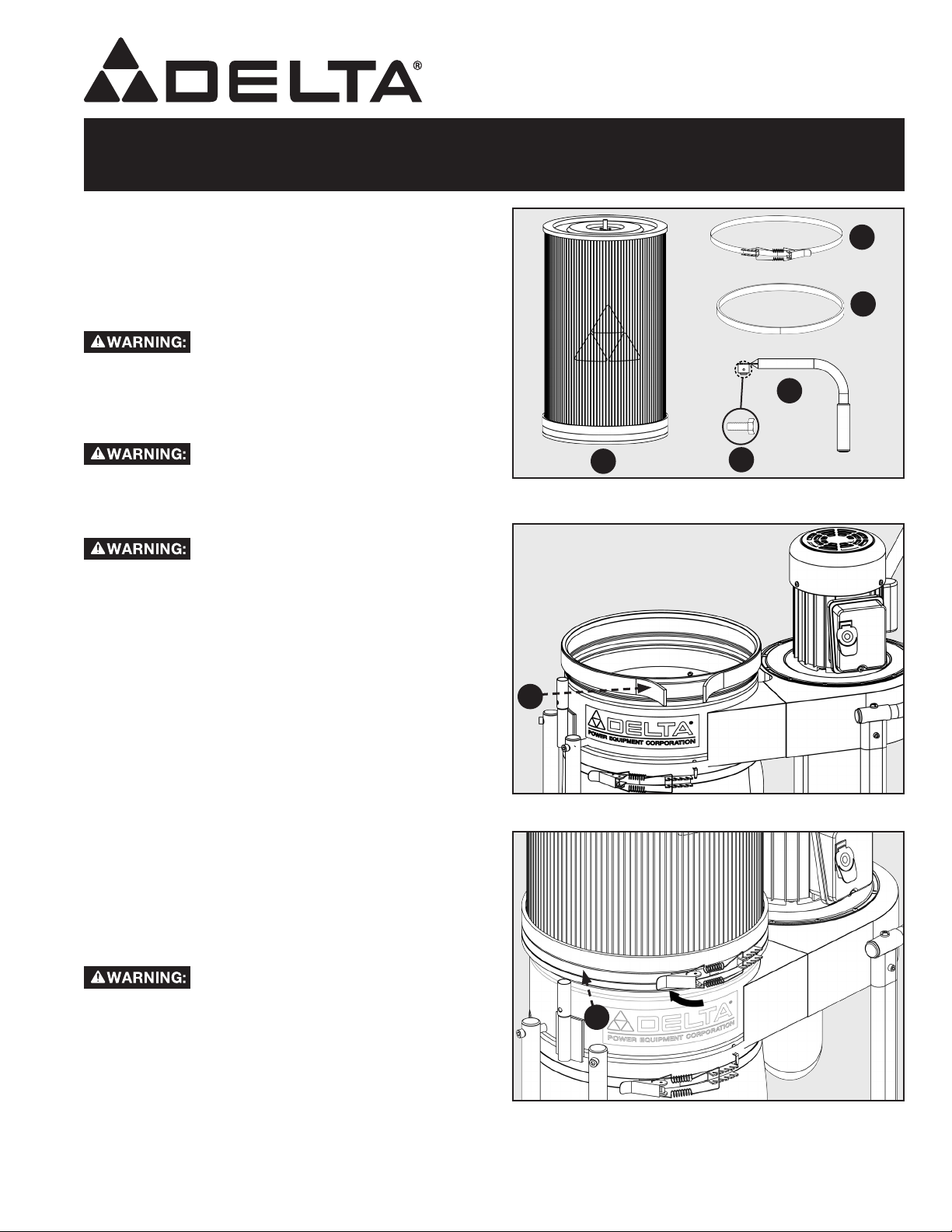

FIGURE 1
To reduce the risk of injury, read the
tool instruction manual before using
any accessory. Failure to heed these warnings may
result in personal injury and serious damage to the
tool and the accessory. When servicing this tool, use
only identical replacement parts.
To reduce the risk of injury, turn unit
off and disconnect it from power
source before installing and removing accessories,
before adjusting or when making repairs. An
accidental start-up can cause injury.
Always wear certied safety
equipment: ANSI Z87.1 eye protection
(CAN/CSA Z94.3) with side shields.
A
B
C
D
E
After unpacking carton check for parts contents illustrated
in Figure1.
Place the handle crank (D) on top of the canister lter (A).
Be sure to align the handle crank (D) and M6 x 16 hex
bolt (E) with the at surface on the canister rod, located
on top of canister (A). Tighten securely with a 10mm
wrench. Peel the backing off air seal gasket (C) and
press the gasket onto the outside of the dust collector
blower housing, as shown in Figure 2. Gently place the
assembled canister lter onto the dust collector blower
housing, as shown in Figure 3, and use the belt clamp
(B) to tighten.
Be sure canister is fully seated down on
the dust collector drum and that the belt
clamp is tightened securely to prevent canister from
tipping over.
Dust canister is shown fully assembled to a dust collector
in Figure 4 and 4a.
A. Canister Filter
B. Belt Clamp (DPEC004469)
C. Air Seal Gasket (DPEC004470)
D. Handle Crank (DPEC004468)
E. M6 x 16 Hex Bolt
UNPACKING CONTENT
ASSEMBLY
FIGURE 2
FIGURE 3
C
B

2
FIGURE 4
As needed, rotate handle around the canister to clean the
lter and allow better airow.
OPERATION
SI VOUS AVEZ DES QUESTIONS OU COMMENTAIRES
SURCETACCESSOIREOUTOUTAUTREACCESSOIRE
DE DELTA POWER EQUIPMENT CORPORATION,
APPELEZ-NOUS SANS FRAIS AU 1-800-223-7278.
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT : Pour réduire le risque de
blessure, lire le mode d’emploi
de l’outil avant d’utiliser un
accessoire. Le non-respect de ces avertissements
peut entraîner des blessures et de graves dommages
à l’outil et l’accessoire. Lors de la réparation d’un
appareil, utiliser des pièces de rechange identiques.
AVERTISSEMENT : Pour réduire les risques de
blessures, éteindre l’appareil
et le débrancher de la source
d’alimentation avant d’installer et de retirer tout
accessoire, avant de faire des réglages et lors de
réparations. Un démarrage accidentel peut causer
des blessures.
AVERTISSEMENT : Toujours porter des
équipements de sécurité
certiés : Protection oculaire
ANSI Z87.1 (CAN/CSA Z94.3) avec visières latérales.
Après le déballage, vérier que toutes les pièces
contenues sont telles qu’illustrées à la gure 1. (pièces
de rechange)
Placer la manivelle (D) au-dessus du ltre du réservoir
(A). S’assurer d’aligner la manivelle (D) et le boulon à
tête hexagonale M6 x 16 (E) avec la surface plate sur la
tige du réservoir sur le dessus du réservoir (A). Serrez
fermement avec une clé de 10 mm. Peler l’arrière du joint
d’étanchéité à l’air (C) et appuyer le joint sur l’extérieur du
boîtier du ventilateur du dépoussiéreur, comme le montre
la gure 2. Placer délicatement le ltre du réservoir
assemblé sur le boîtier du ventilateur du dépoussiéreur,
comme le montre la gure 3, et utiliser le dispositif de
serrage (B) pour bien serre
AVERTISSEMENT :
S’assurer que le réservoir est
bien en place sur le tambour du
dépoussiéreur et que le
dispositif de serrage est bien serré pour empêcher le
réservoir de basculer.
Le réservoir est représenté entièrement assemblé à un
dépoussiéreur à la gure 4 et 4a.
A. Filtre du réservoir
B. Dispositif de serrage
(DPEC004469)
C. Joint d’étanchéité à l’air
(DPEC004470)
D. Manivelle (DPEC004468)
E. Boulons hex. M6 x 16
DÉBALLAGE DU CONTENU
MONTAGE
Según sea necesario, gire la manivela alrededor del
depósito para limpiar el ltro y permitir un mejor ujo de
aire.
FUNCIONAMIENTO
SI TIENE ALGUNA PREGUNTA O COMENTARIO
SOBRE ESTE PRODUCTO O CUALQUIER ACCESORIO
DE DELTA POWER EQUIPMENT CORPORATION,
LLÁMENOS SIN CARGO AL 1-800-223-7278.
INSTRUCCIONES DE SEGURIDAD
Para reducir el riesgo de lesiones,
lea el manual de instrucciones de
la herramienta antes de usar
alguno de los accesorios. Si no presta atención a
estas advertencias, podría sufrir lesiones u ocasionar
daños graves a la herramienta y el accesorio. Cuando
realice el mantenimiento de esta herramienta, use
únicamente repuestos idénticos.
Para reducir el riesgo de lesiones,
apague la unidad y desconéctela
de la fuente de alimentación antes
de instalar y extraer accesorios, antes de ajustar y al
realizar reparaciones. Un arranque accidental puede
provocar una lesión.
Siempre use equipo de seguridad
certicado: protección ocular
conforme a ANSI Z87.1 (CAN/CSA
Z94.3) con protecciones laterales.
Después de quitar los contenidos del cartón, verique los
contenidos de piezas ilustrados en la Figura 1. (piezas de
reemplazo)
Coloque la manivela (D) en la parte superior del ltro
del depósito (A). Asegúrese de alinear la manivela
(D) y el perno hexagonal M6 x 16 (E) con la supercie
horizontal en la varilla del depósito (A) ubicada en la parte
superior de este. Apriete de forma segura con una llave
de 10 mm. Despegue la protección de la junta de sello
hermético (C) y pulse la junta hacia la parte exterior del
alojamiento del soplador del colector de polvo, como se
muestra en la Figura 2. Coloque suavemente el ltro de
depósito ensamblado en el alojamiento del soplador del
colector de polvo, como se muestra en la Figura 3, y use
el sujetador de banda (B) para apretar.
Asegúrese de que el depósito esté
completamente asentado sobre el
tambor del colector de polvo y que
el sujetador de banda esté ajustado de manera segura
para evitar que el depósito se caiga.
El depósito de polvo se muestra completamente
ensamblado a un colector de polvo en la Figura 4 y 4a .
A. Filtro del depósito
B. Sujetador de banda
(DPEC004469)
C. Junta de sello hermético
(DPEC004470)
D. Manivela (DPEC004468)
E. Perno hexagonal M6 x
16
CONTENIDO DE DESEMPAQUE
MONTAJE
Au besoin, tourner la poignée autour du réservoir pour
nettoyer le ltre et permettre une meilleure circulation de
l’air
FONCTIONNEMENT
50-726 RÉSERVOIR DE POUSSIÈRE
(S’INSTALLE SUR LE DÉPOUSSIÉREUR 50-723 T2)
DEPÓSITO PARA POLVO 50-726
(SE ADAPTA AL COLECTOR DE POLVO 50-723 T2)
a
