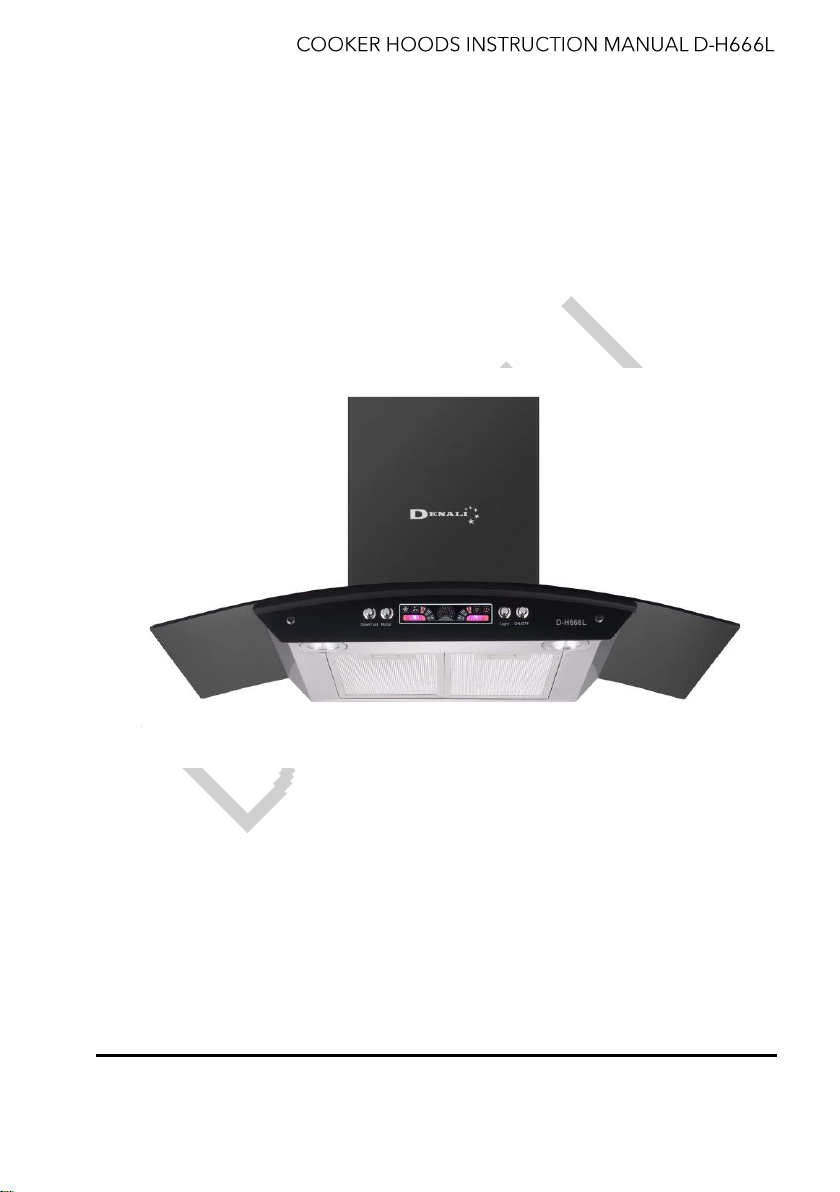

Denali D-H666L User manual

D-H666L
Cooker Hoods
Instruction Manual

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
2
COOKER HOODS
Instruction Manual
Thank you for selecting this cooker hoods.
Please read this instruction manual carefully before installation and
usage.Keep this instruction manual in a safe place for future reference.

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
3
1. SAFETY PRECAUTION
1.1 Do not allow children or handicapped people from operating the cooker
hoods unless they have given proper supervision or instruction on the
use of it in a safe way.
1.2 Do not allow children to play with the cooker hoods
1.3 Cleaning an maintenance of the cooker hoods should not be done by
children unless with supervision
1.4 Please allow adequate ventilation of the room when the cooker hoods
is used att the same time with the stove
1.5 There is a risk of fire if cleaning is no carried out in accordance to
instruction in this manual
1.6 Do not have direct flame contract under the cooker hoods.
1.7 Accessible parts may become hot when used with cooking appliances.
1.8 Keep the exhaust air direction away from fuel and gas used in cooking.
1.9 The bottom of cooker hoods should be installed over the stove surface
atleast 650mm about it .Ideally in a range of 650-750mm.
1.10 If the supply cord is damaged ,it must be replaced by the
manufacturer or its authorized service agents.
1.11 Do not dispose the cooker hoods in domestic garbage bin in the
event of replacement or defective usage.This should be disposed at
proper public collection points.

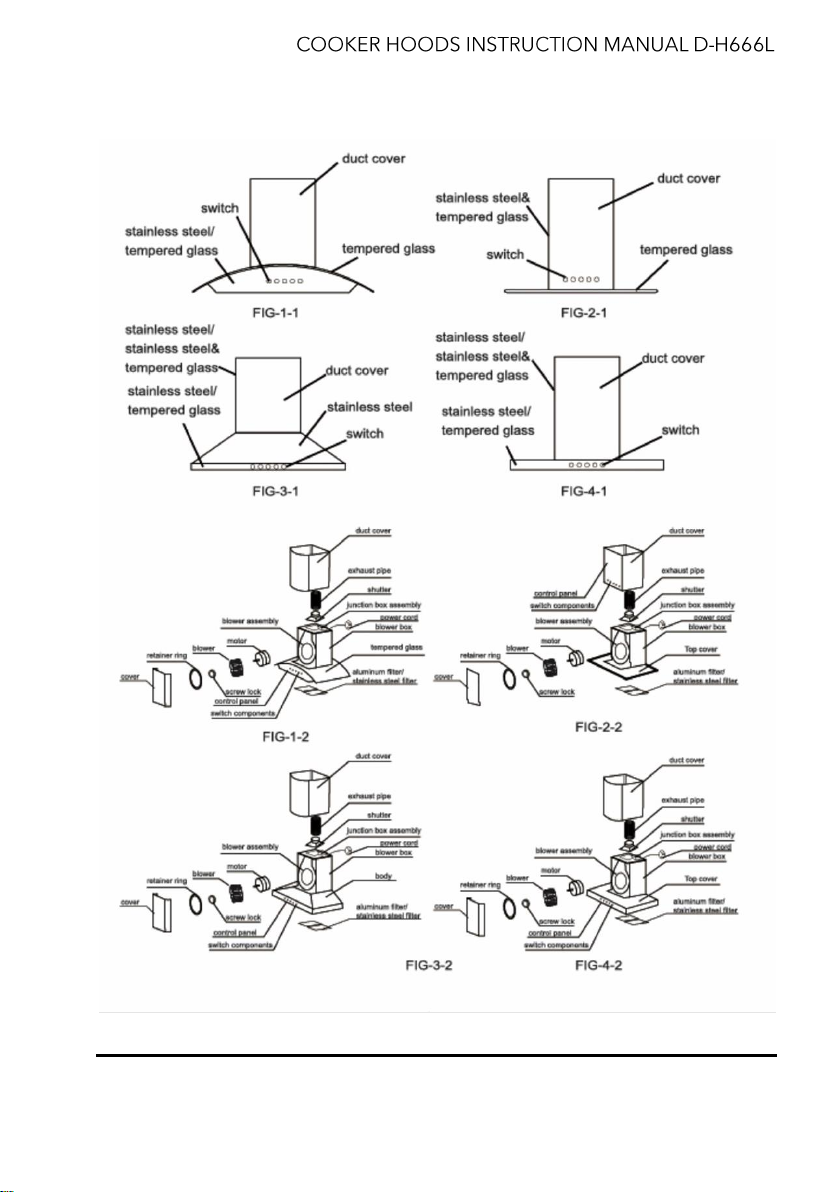

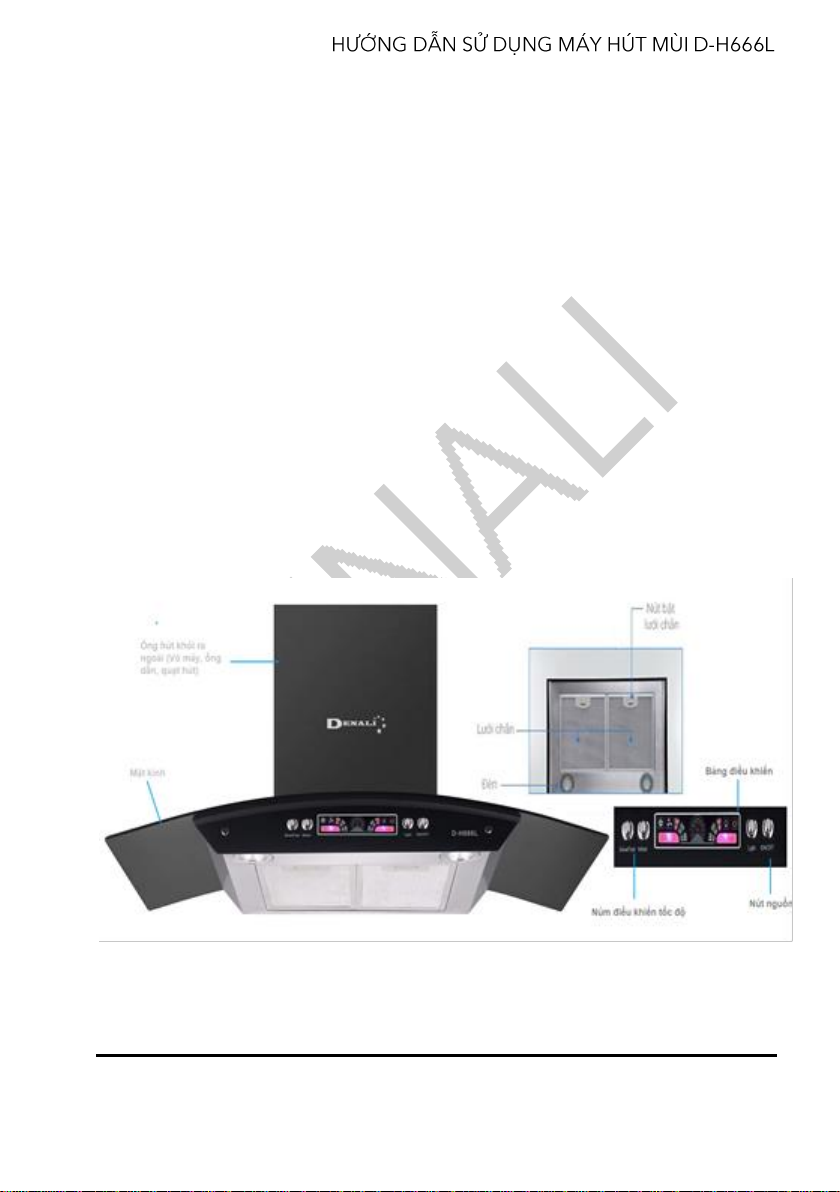

2. STRUCTURE DESCRIPTION

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
4

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
5

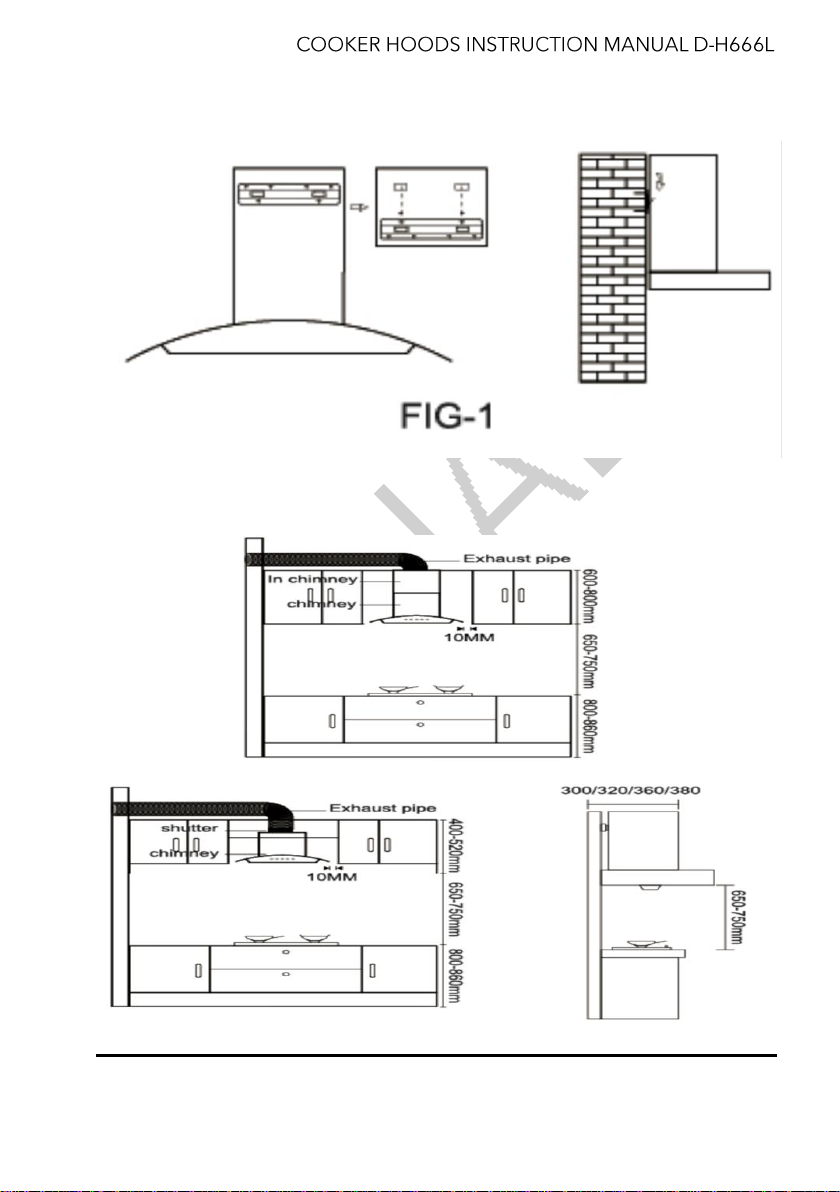

3. INSTALLATION PRECAUTION
3.1.Installation surroundings(FIG-1)
Excessive windows and doors should be avoided around it when the cooker
hoods is installed as this will affect the air flow and suction of the cooker
hoods.
3.2.Ideal location for installation
The bottom of the cooker hoods should be installed over the stove surface
at least 650mm above it.Ideally in a range of 650-750mm,(FIG-3&FIG-4)
3.3.Installation of exhaust pipe(PIG-5)
Avoid having the exit of the exhaust pipe and the cooker hoods to be too
long and having too many curves as this will affect the air flow and suction
of the cooker hoods.
3.4.Maintain a balance level(FIG-2)
Ensure that the cooker hoods at a horizontal level to avoid spill over of the
oil from the oil cup.
3.5.Keep the exhaust air direction away from hot fluld and gas used in
cooking.
3.6.Avoid boring walls near power cord cutlets as it might damage
nearby electric circuitry(FIG-6)
3.7.The electric outlet must be earth lead and the plug cannot be

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
6
change optionally.(FIG-7)
3.8.Proper space(Usually about 10mm) should be left on both sides of
the cooker hoods for convenience of maintenance and repair(FIG-
8)
4. INSTALLATION METHOD
4.1.Installation location
Install the kitchen hoods horizontally above the stove.The bottom of the
cooker hoods is about 650mm-750mm above the stove.The size of the
drawable boards we refer to ou is 430mm,which can be adjusted according
to actual situation.The open holes must be vertical,centre and horizontal to
be cooker hoods.
4.2.Installing the bracket
Firstly,bore three holes on the wall with a diameter of 8mm and 50-60mm
depth.The put the expansion tube in the packing box to set the bracket.
4.3.Removing the strectched tube(If there is)
Remove the stretched tube,place cooker hoods on wall and ajust to
appropriate height
4.4.Installing the cooker hoods(PIG-1)
Press and slide the pothook on the cladding into the holes att the back of
the cooker hoods.Make sure it is placed tight without any loose movements.
4.5.Fixing the exhaust pipe
Insert the exhaust pipe between the inside and outside track of the air
otlet.Fix it with ST3X6 Bolts,and place the other end facing outdoor.
4.6.Fixing the exit end of the exhaust pipe
a. Window:Remove panel of glass and fix a veneer with a hole,or make a
hole on the glass.
b. Bore a hole in the wall,measure and draw a circle on the wall with the
diameter slightly bigger than that of the exhaust pipe.The diameter of the
hole should be close to the diameter of the exhaust pipe so the air can go
out smoothly with less noise.

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
7

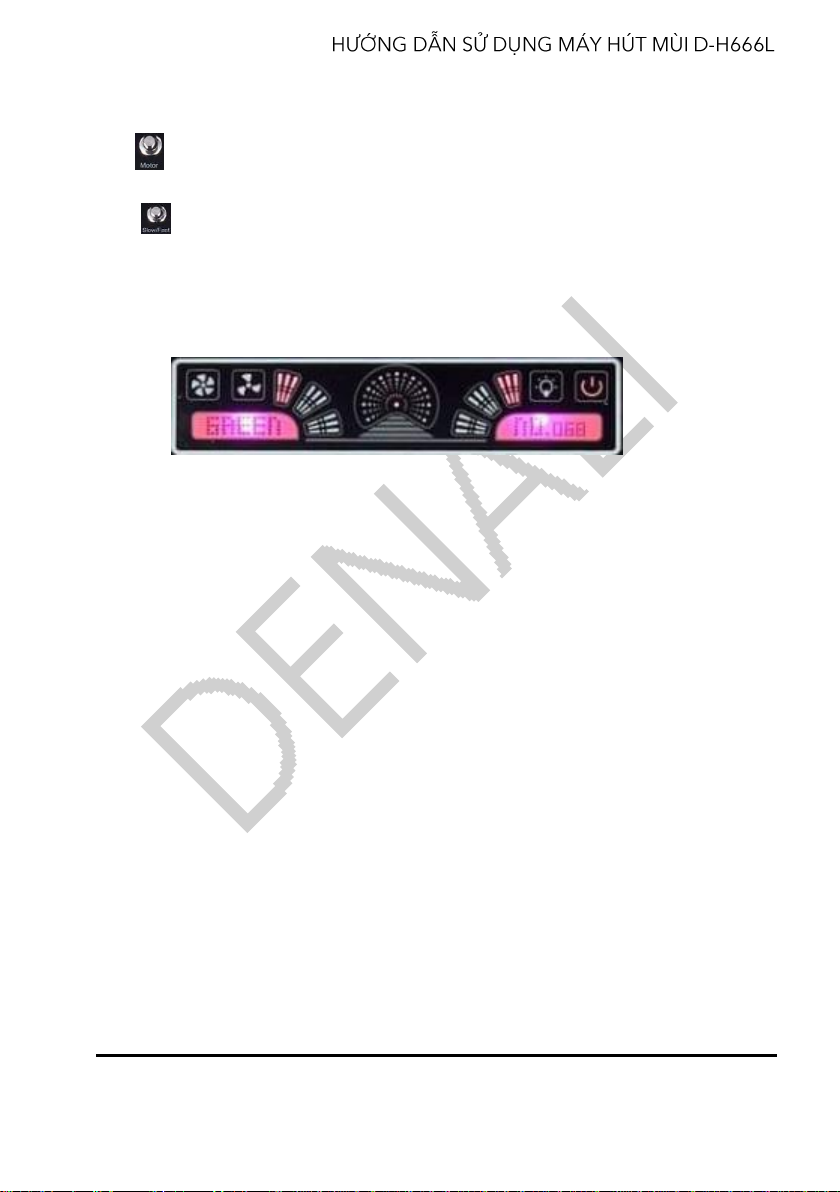

5. USE METHOD

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
8

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
9
6. DIRECTIONS OF USE
6.1.Clean the panel frequently with soft closth and neutral detergent,Clean
the oil fitter at least once a month and oild stain and grime often on
other parts of the cooker hoods.
Attention:Pull out the plug before cleaning.Avoid flammable sovent such as
alcohol,amyl acetate,gasoline to clean the cooker hoods.
6.2.The exhaust air by the cooker hoods should be away from hot fluid or
gas sued in cooking
6.3.Do not have the fire from the gas stove to have direct contact with the
hoods to avoid burning the oil cup,lamp panel and other electrical
apparatus to be burnt.
6.4.Credible earth lead sockets must be used.
6.5.If any wiring is broken.Please contract the manufacturer or authorized
service agents to purchase the right wite or to fix the wiring.
6.6.If the socket is not earth lead,have them earth connected or the hoods
cannot be used.
6.7.Please clean and have regular maintenance of the cooker hoods for
optimal performance. If there is a need to change the light bulbs,please
follow the appropriate rate power for the cooker hoods model.
7. MAINTENANCE
Frequent maintenance should be done regularty to ensure longer life span
of the cooker hoo.Please pull out the plug while cleaning for safety
purposes.
7.1.Keep the exterior of the cooker hoods clean.Plase wipe the exterior
often with dry cloth and neutral detergent to keep it tidy and clean
7.2.The oil fitter will accumulate oil stain and grime over time,please clean it
once every five days depending on usage,or replace it with a new one
7.3.Remove the eate oil away in the exterior oil cup.Clean it and fix it back.

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
10
8. MODEL SPECIFICATIONS
Model
D-H666L
Rated Voltage
220-240V/50Hz
Motor Power
160W
Air flow
750m3/hr
Lighting power
2x1.5W
Noise level
56dB
9. MALFUNCTION AND SOLUTIONS
Fault
Cause
Soluton
Buttons doesn’t work
The plug is not inserted
or power cut
Reconnect plug or
contact a authorized
service personnel only
Light on.
But fan does not work
Fan is jammed
Switch off and contact
an authorized service
personnel only.
Motor is damaged
Light and fan do not
work
Light bulb burnt
Replace light bulb
Power cord loose
Plug in to power supply
again
Serious vibration of
hoods
Fan blade is damaged
Switch off and contact
and authorized service
personnel only
Fan motor is not fixed
tightly
Switch off and contact
an authorized service
personnel only
Hoods is not hung
property
Take down the hoods
and check if the bracket
is installed properly

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
11

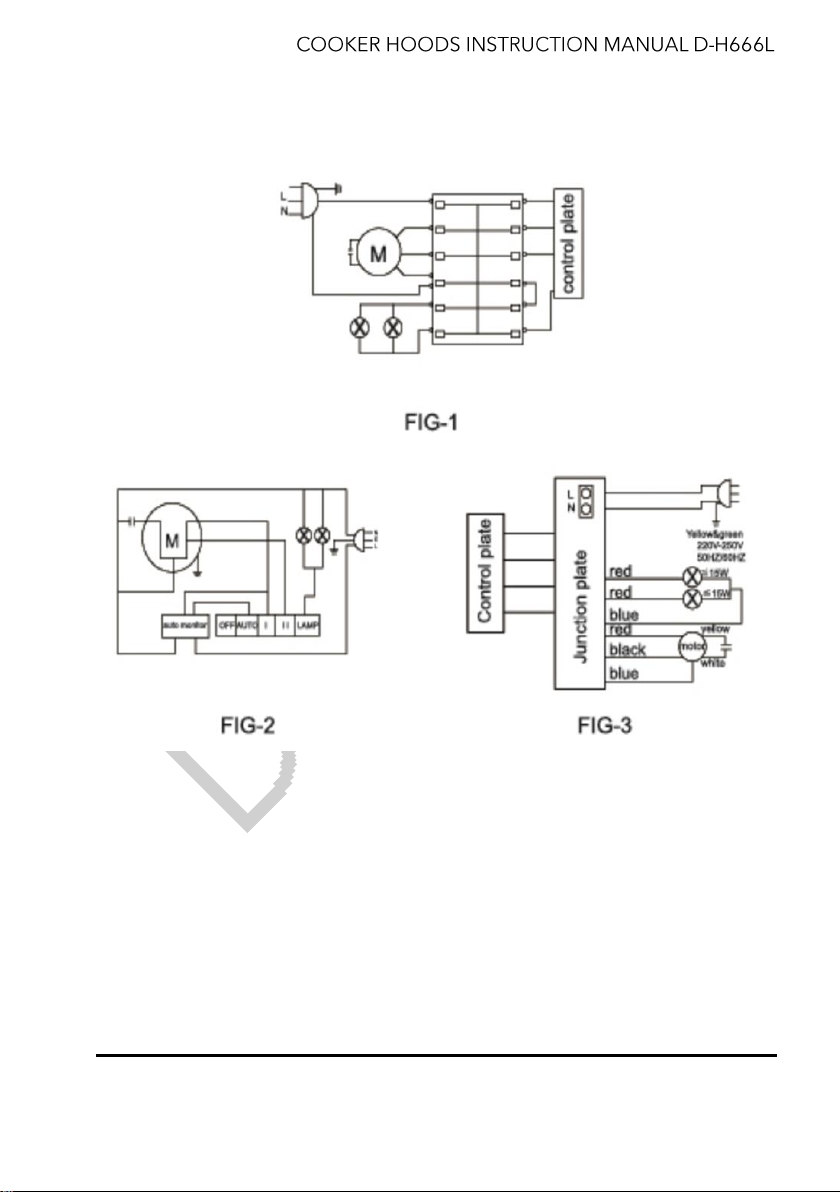

10. ELECTRIC PRINCIPLE SCHEME
11. CLEANING METHOD & FREQUENCY
11.1 Cleaning method of oil cup
Place the oil cup in a plastic bag and make sure that it is well covered it is
well covered and allow all oil waste to flow in the bag.With all the oil aste
removed,clean the oil cup with detergent and scouring pad.
11.2 Cleaning method of filter
Remove the ftter and spray detergent on it,then place it in a plastic bag for
15 minutes.After that,place it in hot water at 80 degree and wash it carefully

Product are imported and distributer by VINA STAR JSC
Hotline: [phone]
12
with a scouring pad.If the oil on the fitter is thick,you may need to scrape off
part of the grease gently first then clean it.
11.3 To keep the cooker clean,is it advisable to take more precaution as
stated in this manual wich is as important as the cleaning methods
advised here.We recommend cleaning the hoods daily and its inner
parts as stated here such as oil cup and fitter to be once every three
months .Also make sure that the power is off when cleaning
12 LAMP DESCRIPTION

Sản phẩm được nhập khẩu và phân phối bởi Công ty CP Ngôi sao Vina
Hotline: [phone]
13
LỜI CẢM ƠN.
Cảm ơn Quý khách hàng đã tin và lựa chọn sử dụng máy hút mùi
DENALI!
Quý khách nên đọc kỹ hướng dẫn sử dụng trước khi dùng hút mùi để
đảm bảo quá trình sử dụng máy được an toàn và hiệu quả.
Quý khách nên giữ cuốn sách hướng dẫn sử dụng tại nơi dễ tìm để
có thể xem lại. Trong trường hợp máy hút mùi được chuyển cho người
khác, Quý khách nên chuyển kèm sách hướng dẫn sử dụng.
Bất cứ sự hư hỏng nào xảy ra với máy hút mùi có nguyên nhân do bỏ
qua hoặc làm sai với các hướng dẫn an toàn trong quá trình sử dụng máy
cũng như lắp đặt sẽ nằm ngoài phạm vi bảo hành.
Quý khách nên cất giữ toàn bộ giấy tờ liên quan đến máy hút mùi,
bao gồm: sách Hướng dẫn sử dụng, Phiếu bảo hành trong suốt quá trình
sử dụng.
Quý khách nên kiểm tra kỹ máy hút mùi khi nhận hàng từ Nhà Cung
cấp. Nếu thân máy hút mùi bị móp méo, vỡ kính... Quý khách không nên sử
dụng.
Mọi thắc mắc xin Quý khách xin liên hệ trực tiếp với Trung tâm
CSKH/ Bảo hành của DENALI như sau:
Hotline: [phone]
Trung tâm bảo hành:
Tầng 6, Tòa nhà Viện Công nghệ, Số 25 Vũ Ngọc phan, Quận Đống
Đa, Hà Nội.
Tầng 2 Toàn Nhà Galaxy 9 Residence Building, Số. 9 Nguyễn khoái,
Phường 1, Quận 4, Hồ Chí Minh.
Cảm ơn bạn đã lựa chọn chúng tôi./.

Sản phẩm được nhập khẩu và phân phối bởi Công ty CP Ngôi sao Vina
Hotline: [phone]
14
MỤC LỤC
1. THÔNG TIN BẢO HÀNH...................................................................15
1.1. Điều kiện bảo hành ........................................................................15
1.2. Điều kiện từ chối bảo hành ............................................................15
2. NHỮNG CẢNH BÁO AN TOÀN........................................................15
3. CÁC BỘ PHẬN CỦA MÁY HÚT MÙI ................................................16
4. HƯỚNG DẪN LẮP ĐẶT....................................................................17
4.1. Chuẩn bị.........................................................................................17
4.2. Lắp đặt:.........................................................................................17
5. HƯỚNG DẪN SỬ DỤNG..................................................................19
6. BẢO QUẢN VÀ VỆ SINH ..................................................................20
7. NHỮNG SỰ CỐ THƯỜNG GẶP VÀ CÁCH XỬ LÝ.........................21

Sản phẩm được nhập khẩu và phân phối bởi Công ty CP Ngôi sao Vina
Hotline: [phone]
15
1. THÔNG TIN BẢO HÀNH
1.1. Điều kiện bảo hành
Sản phẩm được bảo hành trong các trường hợp sau:
-Sản phẩm được đổi mới trong 10 ngày đầu tiên nếu có sai hỏng do lỗi
sản xuất.
-Sản phẩm còn trong thời hạn Bảo hành dựa vào tin nhắn từ hotline:
1900 588 851.
-Nếu không có tin nhắn từ hotline, sẽ áp dụng thời hạn bảo hành theo
ngày sản xuất thông qua tem seri của sản phẩm.
-Sản phẩm phải còn đầy đủ tem bảo hành, tem sản phẩm hoặc các
chứng từ liên quan.
-Sản phẩm không nằm trong trường hợp bị từ chối bảo hành.
1.2. Điều kiện từ chối bảo hành
Trung Tâm Bảo Hành sẽ từ chối bảo hành hoặc sẽ sửa chữa có tính
phí trong những trường hợp sản phẩm bị hỏng không phải lỗi của nhà
sản xuất như sau:
-Sản phẩm không có tem sản phẩm DENALI.
-Sản phẩm bị hư hại do thiên tai hoặc những trường hợp bất khả kháng:
a. Do ngập lụt, sét đánh, bị rơi, va chạm, để sản phẩm nơi ẩm ướt,
bụi bặm, nhiệt độ cao…
b. Có vết mốc, gỉ sét, vết ăn mòn, bị nứt, vỡ, gãy, biến dạng, cháy nổ,
có chất lỏng..
-Sản phẩm hư hại do sử dụng sai nguồn điện khuyến cáo và không sử
dụng theo đúng chỉ dẫn trong sách hướng dẫn sử dụng đi kèm hoặc sử
dụng phụ kiện không phải do DENALI cung cấp.
-Sản phẩm được lắp đặt, duy trì bảo dưỡng sai hoặc hoạt động vượt
mức hướng dẫn của nhà sản xuất.
-Sản phẩm đã được thay đổi, điều chỉnh hoặc sửa chữa bởi bên thứ 3
không thuộc hệ thống bảo hành của DENALI.
-Không đáp ứng điều kiện bảo hành được quy định trong mục 1.1.
2. NHỮNG CẢNH BÁO AN TOÀN
-Đọc kĩ hướng dẫn sử dụng.

Sản phẩm được nhập khẩu và phân phối bởi Công ty CP Ngôi sao Vina
Hotline: [phone]
16
-Không nối ống thoát gió với ống thông hơi hoặc ống dẫn khí đốt.
-Phải thay dây cáp nguồn ngay khi phát hiện dây bị hỏng.
-Vệ sinh máy hút mùi đúng cách như hướng dẫn sử dụng
-Việc thay bóng đèn cần được thực hiện cẩn thận, cần thực hiện bởi các
kĩ thuật viên, không được dùng loại công suất cao hơn tiêu chuẩn..
-Không dùng nước hay hơi nước để vệ sinh bảng điều khiển.
-Việc vệ sinh động cơ hút cần được thực hiện bởi các kĩ thuật viên, cẩn
thận trong quá trình vệ sinh.
-Không dùng tay ướt để cắm hay rút phích điện.
-Khi không dùng lâu ngày, nên ngắt khỏi nguồn điện.
-Thiết bị này cần được lắp với attomat hoặc cầu dao để có thể ngắt
hoàn toàn với nguồn điện khi cần. Nguồn điện cần được nối đất.
-Không tuân thủ các hướng dẫn có thể làm mất quyền bảo hành hoặc
trách nhiệm pháp lý khiếu nại.
3. CÁC BỘ PHẬN CỦA MÁY HÚT MÙI

Sản phẩm được nhập khẩu và phân phối bởi Công ty CP Ngôi sao Vina
Hotline: [phone]
17
4. HƯỚNG DẪN LẮP ĐẶT
4.1. Chuẩn bị:
-Máy hút mùi có thể được được kết nối như hình dưới bằng một ống
thoát (đường kính bên trong là 150mm).
-Trước khi lắp đặt, tắt máy và ngắt máy khỏi nguồn điện.
-Máy hút mùi nên được đặt cách mặt máy hút mùi khoảng 65 ~
75cm sẽ đạt được hiệu quả cao nhất
4.2. Lắp đặt:
-Việc không lắp đặt vít hoặc thiết bị cố định phù hợp với hướng dẫn sử
dụng có thể gây nguy hiểm.
-Khoan 3 lỗ sâu 8mm phù hợp với thanh treo. Sử dụng vít và nở đi kèm
để cố định thanh treo lên tường.
-Đối với máy hút nghiêng thì phải khoan thêm 4 lỗ 8mm để treo.

Sản phẩm được nhập khẩu và phân phối bởi Công ty CP Ngôi sao Vina
Hotline: [phone]
18
-Cố định giá treo máy lên tường rồi treo máy hút mùi lên bằng cách đặt
máy vào thanh treo đã cố định trước.
-Cố định cửa gió một chiều tại đầu ra của máy hút mùi. Sau đó, lắp ống
thông khí vào cửa gió.
-Lắp vỏ máy che ống thoát, kéo hộp che trên lên và điều chỉnh đạt độ
cao phù hợp. Sử dụng thanh cố định 2 hộp che.
-Khoan 2 lỗ 8mm phù hợp với thanh II. Cố đinh thanh II lên tường sử
dụng 2 vít kèm theo máy để lắp hộp che.

Sản phẩm được nhập khẩu và phân phối bởi Công ty CP Ngôi sao Vina
Hotline: [phone]
19
-Bộ lọc than hoạt tính có thể được sử dụng để khử mùi. Để lắp đặt lọc
than hoạt tính, trước tiên tháo tấm lọc nhôm. Lắp bộ lọc than hoạt tính
vào 2 bên sườn của buồng hút và xoay theo chiều kim đồng hồ.
Lưu ý:
-Đảm bảo bộ lọc phải được khóa an toàn. Nếu không nó có thể tuột ra
và gây nguy hiểm.
-Khi bộ lọc than hoạt tính được lắp, sức hút sẽ giảm đi
5. HƯỚNG DẪN SỬ DỤNG
Bảng điều khiển máy hút mùi D-H666L
Nút bật/tắt nguồn.
-Bấm vào nút này để bật nguồn cho máy hút mùi. Lúc này đèn trên
màn hình hiển thị sẽ sáng lên
-Để tắt nguồn hãy bấm lại một lần nữa nguồn sẽ ngắt, đèn hiển thị
nguồn sẽ tắt trên màn hình hiển thị.
Nút bật/tắt đèn.
-Bấm vào nút này để bật đèn cho máy hút, đèn hiển thị trên màn
hình sẽ sáng lên.

Sản phẩm được nhập khẩu và phân phối bởi Công ty CP Ngôi sao Vina
Hotline: [phone]
20
-Để tắt đèn hãy bấm vào nút này thêm lần nữa, đèn hiển thị trên
màn hình sẽ tắt.
Nút điều chỉnh động cơ.
-Bấm nút này để cho phép bật điều khiểu các tốc độ hút.
Nút điều chỉnh công suất hút.
-Bấm vào nút này lần thứ nhất ngay sau khi bật nút nguồn sẽ cho
công suất hút ở mức độ thấp nhất.
-Bấm lần tiếp theo sẽ cho công suất hút cao hơn.
-Bấm thêm lần nữa sẽ quay về mức công suất thấp nhất ban đầu.
- Màn hình hiển thị các thông số khi bấm các nút chức năng
6. BẢO QUẢN VÀ VỆ SINH
-Trước khi vệ sinh máy, cần tắt máy và ngắt kết nối khỏi nguồn điện.
-Không bao giờ cho tay vào khoang hút khi quạt hút vẫn đang hoạt
động.
-Để máy hoạt động tối ưu cần thường xuyên vệ sinh ống thoát khí, quạt,
màng lọc.
-Chỉ sử dụng xà phòng hoặc chất tẩy nhẹ để làm sạch. Làm sạch bộ lọc
tuần 1 lần, hoặc theo điều kiện sử dụng.
-Làm sạch quạt, và các bộ phận bên trong 6 tháng 1 lần hoặc theo điều
kiện sử dụng của máy.
-Không làm sạch động cơ bằng nước hoặc chất lỏng khác.
-Bảo quản: Nếu không sử dụng máy trong thời gian dài, vệ sinh máy
sạch sẽ và bảo quản tại nơi khô ráo, thoáng khí, tránh ánh nắng trực
tiếp đồng thời dùng vật liệu chống thấm bọc máy cẩn thận và đặt chống
ẩm mốc bên trong.
-Không nên đặt vật nặng lên trên kính máy
