Denon Professional DN-X1500 User manual
PROFESSIONAL BUSINESS COMPANY
TOKYO, JAPAN
●For purposes of improvement, specifications and
design are subject to change without notice.
●Please use this service manual with referring to the
operating instructions without fail.
●Some illustrations using in this service manual are
slightly different from the actual set.
注 意
サービスをおこなう前に、このサービスマニュアルを
必ずお読みください。本機は、火災、感電、けがなど
に対する安全性を確保するために、さまざまな配慮を
おこなっており、また法的には「電気用品安全法」に
もとづき、所定の許可を得て製造されております。
従ってサービスをおこなう際は、これらの安全性が維
持されるよう、このサービスマニュアルに記載されて
いる注意事項を必ずお守りください。
●本機の仕様は性能改良のため、予告なく変更すること
があります。
●補修用性能部品の保有期間は、製造打切後 8 年です。
●修理の際は、必ず取扱説明書を参照の上、作業を行っ
てください。
●本文中に使用しているイラストは、説明の都合上現物
と多少異なる場合があります。
X0196V.03 DE/CDM 0711
SERVICE MANUAL
DJ MIXER
MODEL JP E3 E2 EK E2A E1C EUT
DN-X1500
33
DN-X1500S
333
Ver. 3
Please refer to the
MODIFICATION NOTICE.
2
DN-X1500/DN-X1500S
Please heed the points listed below during servicing and inspection.
◎Heed the cautions!
Spots requiring particular attention when servicing, such as
the cabinet, parts, chassis, etc., have cautions indicated on
labels or seals. Be sure to heed these cautions and the cau-
tions indicated in the handling instructions.
◎Caution concerning electric shock!
(1) An AC voltage is impressed on this set, so touching inter-
nal metal parts when the set is energized could cause
electric shock. Take care to avoid electric shock, by for ex-
ample using an isolating transformer and gloves when
servicing while the set is energized, unplugging the power
cord when replacing parts, etc.
(2)There are high voltage parts inside. Handle with extra care
when the set is energized.
◎
Caution concerning disassembly and assembly!
Though great care is taken when manufacturing parts from
sheet metal, there may in some rare cases be burrs on the
edges of parts which could cause injury if fingers are moved
across them. Use gloves to protect your hands.
◎Only use designated parts!
The set's parts have specific safety properties (fire resis-
tance, voltage resistance, etc.). For replacement parts, be
sure to use parts which have the same properties. In particu-
lar, for the important safety parts that are marked ! on wiring
diagrams and parts lists, be sure to use the designated parts.
◎Be sure to mount parts and arrange the
wires as they were originally!
For safety reasons, some parts use tape, tubes or other insu-
lating materials, and some parts are mounted away from the
surface of printed circuit boards. Care is also taken with the
positions of the wires inside and clamps are used to keep
wires away from heating and high voltage parts, so be sure to
set everything back as it was originally.
◎Inspect for safety after servicing!
Check that all screws, parts and wires removed or discon-
nected for servicing have been put back in their original posi-
tions, inspect that no parts around the area that has been
serviced have been negatively affected, conduct an insulation
check on the external metal connectors and between the
blades of the power plug, and otherwise check that safety is
ensured.
(Insulation check procedure)
Unplug the power cord from the power outlet, disconnect the
antenna, plugs, etc., and turn the power switch on. Using a
500V insulation resistance tester, check that the insulation re-
sistance between the terminals of the power plug and the ex-
ternally exposed metal parts (antenna terminal, headphones
terminal, microphone terminal, input terminal, etc.) is 1MΩor
greater. If it is less, the set must be inspected and repaired.
Concerning important safety parts
Many of the electric and structural parts used in the set have
special safety properties. In most cases these properties are
difficult to distinguish by sight, and using replacement parts
with higher ratings (rated power and withstand voltage) does
not necessarily guarantee that safety performance will be pre-
served. Parts with safety properties are indicated as shown
below on the wiring diagrams and parts lists is this service
manual. Be sure to replace them with parts with the designat-
ed part number.
(1) Schematic diagrams ... Indicated by the ! mark.
(2) Parts lists ... Indicated by the ! mark.
Using parts other than the designated parts
could result in electric shock, fires or other
dangerous situations.
SAFETY PRECAUTIONS
The following check should be performed for the continued protection of the customer and service technician.
LEAKAGE CURRENT CHECK
Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis
resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the power
cord is less than 460 kohms, the unit is defective.
CAUTION
CAUTION
サービス、点検時にはつぎのことにご注意願います。
◎注意事項をお守りください！
サービスのとき特に注意を必要とする個所についてはキャ
ビネット、部品、シャーシなどにラベルや捺印で注意事項を
表示しています。これらの注意書きおよび取扱説明書などの
注意事項を必ずお守りください。
◎感電に注意！
(1) このセットは、交流電圧が印加されていますので通電時
に内部金属部に触れると感電することがあります。従っ
て通電サービス時には、絶縁トランスの使用や手袋の着
用、部品交換には、電源プラグを抜くなどして感電にご
注意ください。
(2) 内部には高電圧の部分がありますので、通電時の取扱に
は十分ご注意ください。
◎分解、組み立て作業時のご注意！
板金部品の端面の『バリ』は、部品製造時に充分管理をして
おりますが、板金端面は鋭利となっている箇所が有りますの
で、部品端面に触れたまま指を動かすとまれに怪我をする場
合がありますので十分注意して作業して下さい。手の保護の
ために手袋を着用してください。
◎指定部品の使用！
セットの部品は難燃性や耐電圧など安全上の特性を持った
ものとなっています。従って交換部品は、使用されていたも
のと同じ特性の部品を使用してください。特に配線図、部品
表に!印で指定されている安全上重要な部品は必ず指定の
ものをご使用ください。
◎部品の取付けや配線の引きまわしは、
元どおりに！
安全上、テープやチューブなどの絶縁材料を使用したり、プ
リント基板から浮かして取付けた部品があります。また内部
配線は引きまわしやクランパーによって発熱部品や高圧部
品に接近しないように配慮されていますので、これらは必ず
元どおりにしてください。
◎サービス後は安全点検を！
サービスのために取り外したねじ、部品、配線などが元どお
りになっているか、またサービスした個所の周辺を劣化させ
てしまったところがないかなどを点検し、外部金属端子部
と、電源プラグの刃の間の絶縁チェックをおこなうなど、安
全性が確保されていることを確認してください。
（絶縁チェックの方法）
電源コンセントから電源プラグを抜き、アンテナやプラグな
どを外し、電源スイッチを入れます。500V 絶縁抵抗計を用
いて、電源プラグのそれぞれの端子と外部露出金属部［アン
テナ端子、ヘッドホン端子、マイク端子、入力端子など］と
の間で、絶縁抵抗値が１ MΩ 以上であることを確認してく
ださい。この値以下のときはセットの点検修理が必要です。
安全上重要な部品について
本機に使用している多くの電気部品、および機構部品は安全
上、特別な特性を持っています。この特性はほとんどの場合、
外観では判別つきにくく、またもとの部品より高い定格（定
格電力、耐圧）を持ったものを使用しても安全性が維持され
るとは、限りません。安全上の特性を持った部品は、この
サービスマニュアルの配線図、部品表につぎのように表示し
ていますので必ず指定されている部品番号のものを使用願
います。
(1) 配線図…!マークで表示しています。
(2) 部品表…!マークで表示しています。
指定された部品と異なるものを使用した場合に
は、感電、火災などの危険を生じる恐れがあり
ます。
注 意
注 意
DN-X1500/DN-X1500S
3
各部のはずしかた
（組み立てるときは、逆の順序で行ってください。）
1. TopPanel Unit
(1) 側面側からネジを 9 本はずし、TopPanelUnit を引き出
します。
(2) FFC ケーブルとコネクタをはずします。
(3) TopPanelUnit をはずします。
（注） FCC ケーブルを破損させないために斜めに抜かない
で下さい。
FFC ケーブルを抜く前に AC 電源コードをコンセン
トから抜いて下さい。AC コードがコンセントに接
続されていると、Unit に電源が供給され危険です。
2. CrossFaderUnit
(1) CrossFaderPlate を取り付けている上面のネジ 2本はず
し、CrossFaderUnit を引き出します。
(2) コネクタをはずします。

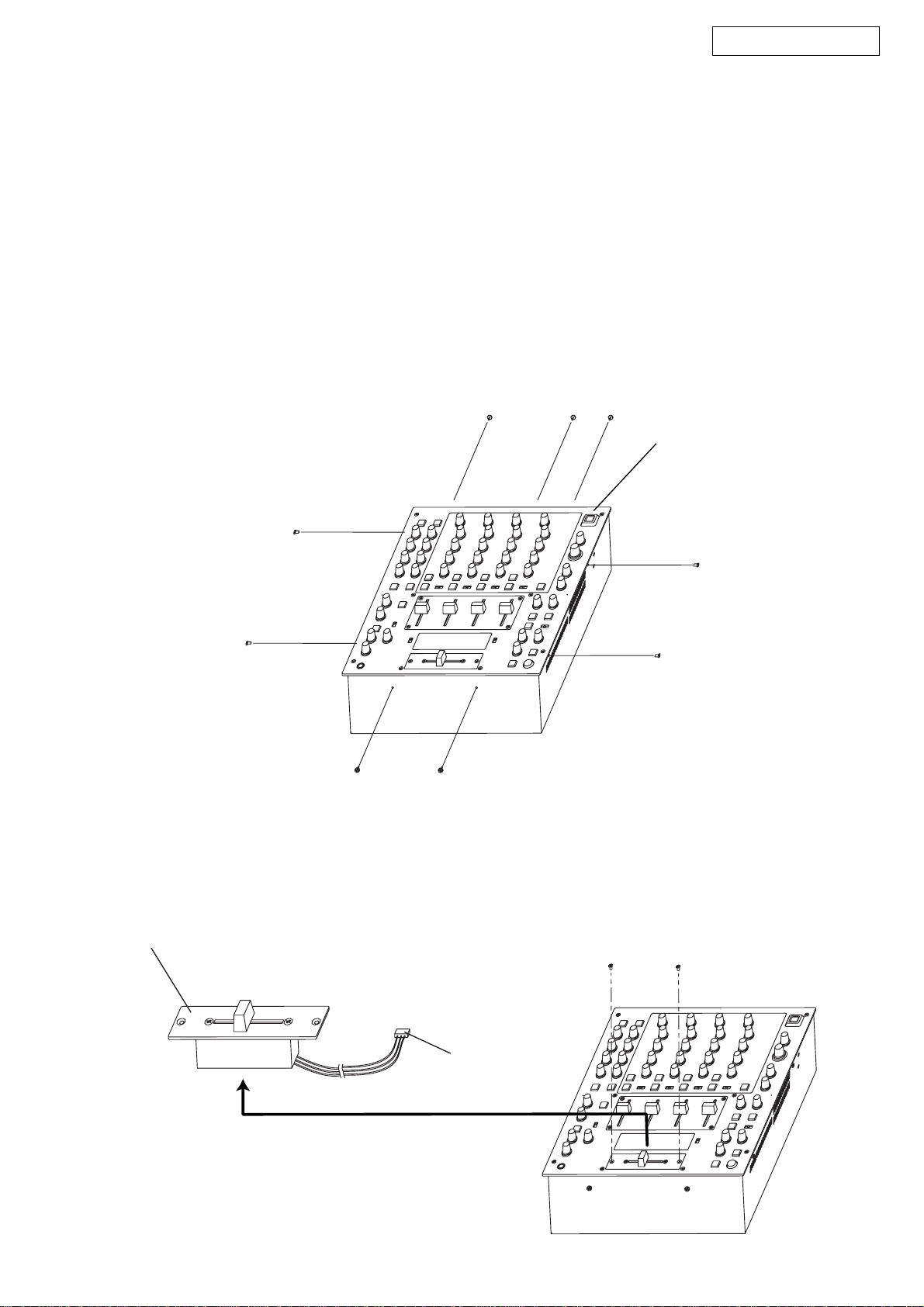

DISASSEMBLY
(Follow the procedure below in reverse order when reassem-
bling.)
1. Top Panel Unit
(1) Remove 9 side screws and pull up the Top Panel Unit.
(2) Disconnect FFC cable and Connector.
(3) Detach Top Panel Unit
Note : Do not pull out aslant to prevent FFC cable damage.
Do not fail to pull AC cord from wall outlet before dis-
connect the FFC cable.
If AC cord is remained plugged into wall outlet,
power is kept supplied in the unit, which may cause
danger.
2. Cross Fader Unit
(1) Remove 2 top screws and pull up Cross Fader Unit.
(2) Disconnect Connector.
Top Panel Unit
Cross Fader Unit
Connector
DN-X1500/DN-X1500S
4

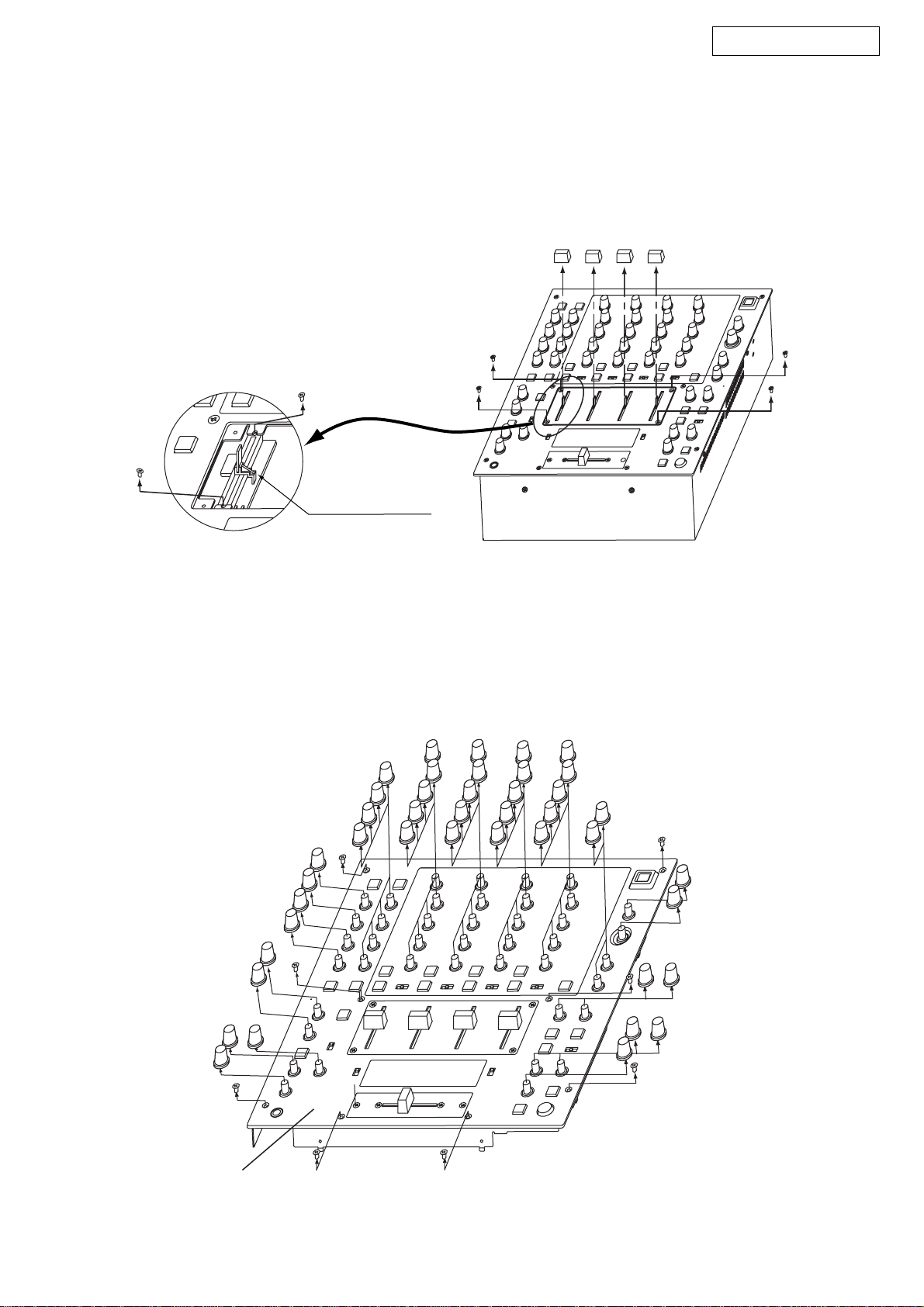

3. CH Fader Unit
(1) Remove 4 knobs.
(2) Remove 4 screws and pull up CH Fader Panel.
(3) Remove 2 screws for each CH.
(4) Disconnect Connector.
(5) Detach CH Fader Unit.
4. Top Panel
(1) Pull out the knobs.
(2) Remove 8 screws.
(3) Detach Top Panel.
SENSOR LEVER
Top Panel
3. CHFaderUnit
(1) ノブ 4 個をはずします。
(2) ネジ 4 本をはずし、CHFaderPanel を引き出します。
(3) 各 CH のネジ 2 本をはずします。
(4) コネクタをはずします。
(5) CHFaderUnit をはずします。
4. TopPanel
(1) ノブをはずします。
(2) ネジ 8 本をはずします。
(3) TopPanel をはずします。
DN-X1500/DN-X1500S
5
ADJUSTING THE MOVEMENT OF THE
CROSS FADER CONTROL
(1) Move the Cross Fader control all the way to theend in the
direction of the arrow.
(2) Turn Cross Fader screw A gently using the adjustment
screwdriver to adjust the movement of the control.
When turned clockwise, the movement of the control
becomes heavier.
When turned counterclockwise, the movement of the
control becomes lighter.
(3) After adjusting, mount the Cross Fader Unit onto the
main unit, being sure to place the cable properly. Be
careful not to let the cable get stuck in the main unit.
Note : The Cross Fader has a precision structure. Do not
tighten or loosen it excessively. Doing so could
cause malfunction or adversely affect performance.
調整用ドライバー
ネジＡ
adjustment screwdriver
screw A
CROSSFADER つまみの動き調整
(1) CrossFader つまみを矢印の方向一杯に移動します。
(2) CrossFader のネジ A を調整用ドライバーで軽く回して
つまみの動きを調整します。
右に回すと、つまみの動きが重くなります。
左に回すと、つまみの動きが軽くなります。
(3) 調整が終了したら、ケーブルを整えながら CrossFader
Unit を本体に取り付けます。このとき、ケーブルを本
体に挟まないように注意して下さい。
（注） CrossFader は精密な構造となっていますので、無
理な締め付けやゆるめを行なわないでください。故
障したり、性能に影響を与える場合があります。
6
DN-X1500/DN-X1500S
SERVICE MODE SPECIFICATION
* How the product performs when the operation buttons for μcom control are pressed (including control input) is described in the
table below.
1. POWER ON
2. CH GAIN VR
3. MASTER LEVEL VR
4. (SAMPLER) CROSSFADER ASSIGN switch
Function Description Display Remarks
POWER (1)Turns power ON/OFF.
Service
Mode
(2)Switches power OFF when ON.
①Enters in the service mode when power
on while pressing MIC POST ON/OFF
button and EFFECT LOOP ON/OFF but
ton.
②For canceling the service mode, turn power
off/on.
①Displays "Service".①Refer to CH GAIN VR.
②Refer to MASTER LEVEL VR.
③Refer to SAMPER ASSIGN.
④Refer to CROSSFADER ASSIGN.
Function Description Display Remarks
CHLEVEL
METER When you turn this VR, LED of CH level meter is
lit. ①VR position is 0 : LED is not lit.
②VR position is 10 : All LED is lit.
Function Description Display Remarks
MASTER
LEVEL
METER
When you turn this VR, LED of master level
meter is lit. ①VR position is 0 : LED is not lit.
②VR position is 10 : All LED is lit.
Function Description Display Remarks
FL mode
You can select FL display mode. ①A : FL tube is not lit.
②B : All FL tube is lit.
③POST : Displays VR checking or
LED checking.
サービスモード仕様
* 以下にマイコンを制御する操作ボタンが押された（外部制御入力も含む）時の本体の動作について記載します。
1. POWERON
2. CHGAINVR
3. MASTERLEVELVR
4. (SAMPLER)CROSSFADERASSIGNswitch
機能 詳細 表示 備考
POWER (1) 電源を ON/OFF する。
サービス
モード
(2)ONの時、電源をOFFに切り替えます。
①MICPOSTON/OFF ボタンと EFFECTLOOP
ON/OFF ボタンを押しながら電源を ON にす
るとサービスモードに入ります。
②サービスモードを取り消すには、電源を
OFF/ON にします。
① "Service" を表示。 ① CHGAINVR を参照
② MASTERLEVELVR を参照
③ SAMPERASSIGNを参照
④ CROSSFADERASSIGNを参照
機能 詳細 表示 備考
CHLEVEL
METER
この VR を回すと、CH レベルメータの LED が点
灯します。
①VR の位置が 0 の時:LED 消灯
②VR の位置が 10 の時:
全ての LED 点灯
機能 詳細 表示 備考
MASTER
LEVEL
METER
この VR を回すと、マスタレベルメータの LED
が点灯します。
①VR の位置が 0 の時:LED 消灯
②VR の位置が 10 の時:
全ての LED 点灯
機能 詳細 表示 備考
FLモード
FL 表示モードの選択 ①A:FL 管消灯
②B:FL 管全点灯
③POST:VR チェック中または LED
チェック中を表示
7
DN-X1500/DN-X1500S
5. SAMPLER ASSIGN switch
6. μCOM version check
You can check the μcom version at "Preset Functions".
Please refer to the Instructions Manual.
Function Description Display Remarks
FADERVR
CHECK When CROSSFADER ASSIGN switch is set to
POST, you can check the fader VR and LED. ①Refer to CROSSFAER ASSGIN.
OFF When selected OFF, it becomes the LED off
modde. ①Displays "LED OFF".
CH1 When selected CH1, it becomes the mode of
reading/displaying CH1 fader VR value. ①Displays "0"〜"100".
②Fader position is 0 : "0"
③Fader position is 10 :"100"
CH2 When selected CH2, it becomes the mode of
reading/displaying CH2 fader VR value. ①Displays "0"〜"100".
②Fader position is 0 : "0"
③Fader position is 10 : "100"
CH3 When selected CH3, it becomes the mode of
reading/displaying CH3 fader VR value. ①Displays "0"〜"100".
②Fader position is 0 : "0"
③Fader position is 10 : "100"
CH4 When selected CH4, it becomes the mode of
reading/displaying CH4 fader VR value. ①Displays "0"〜"100".
②Fader position is 0 :"0"
③Fader position is 10 : "100"
MAIN
MIC When selected MAIN MIC, it becomes the LED
on mode. ①Displays "LED ON".
MASTER When selected MASTER, it becomes the mode
of reading/displaying crossfader VR value. ①Displays "0"〜"100".
②Fader position is Left side : "0"
③Fader position is Right side : "100"
5. SAMPLERASSIGNswitch
6. μCOMバージョン確認
"PresetFunctions" でマイコンのバージョンを確認できます。
取扱説明書を参照してください。
機能 詳細 表示 備考
FADERVR
CHECK
CROSSFADEASSIGN スイッチが POST 側に設定
されていると、フェーダー VR と LED をチェッ
クできます。
① CROSSFAERASSGINを参照
OFF OFF を選択すると、LED オフモードになります。 ① "LEDOFF" を表示
CH1
CH1 を選択すると、CH1 フェーダー VR 値読み
込み / 表示モードになります。
① "0" 〜"100" を表示
②フェーダー位置が０の時:"0"
③フェーダー位置が 10 の時:
"100"
CH2
CH2 を選択すると、CH2 フェーダー VR 値読み
込み / 表示モードになります。
① "0" 〜"100" を表示
②フェーダー位置が０の時:"0"
③フェーダー位置が 10 の時:
"100"
CH3
CH3 を選択すると、CH3 フェーダー VR 値読み
込み / 表示モードになります。
① "0" 〜 "100" を表示
②フェーダー位置が０の時:"0"
③フェーダー位置が 10 の時:
"100"
CH4
CH4 を選択すると、CH4 フェーダー VR 値読み
込み / 表示モードになります。
① "0" 〜"100" を表示
②フェーダー位置が０の時:"0"
③フェーダー位置が 10 の時:
"100"
MAIN
MIC
MAINMIC を選択すると、LED オンモードにな
ります。
① "LEDON" を表示
MASTER
MASTER を選択すると、クロスフェーダー VR
値読み込み / 表示モードになります。
① "0" 〜 "100" を表示
②フェーダー位置が左の時:"0"
③フェーダー位置が右の時:
"100"
8
DN-X1500/DN-X1500S
SEMICONDUCTORS
Only major semiconductors are shown, general semiconductors etc. are omitted to list.
主な半導体を記載しています。汎用の半導体は記載を省略しています。
●IC's
MN102H74D (IC101)
MN102H74D Terminal Function
75
76
100
125
26
50
51
No. Pin Name Symbol I/O DET Int
PU Ext Res Ini Function
1 P50,WAIT _WAIT I - - Pu H - HI R/W timing wait signal
2 P51,_RE _RD O - - Pu H - Read signal
3 P52,_WEL _WEL O - - Pu H - Write signal
4 P53,_WEH _DSP_REQ O - ON - Hi-z H System <-> DSP REQ signal
5 P60,_CS0 _CS0 O - - Pu H - Chip select signal 1st address of Flash ROM:
6 P61,_CS1 _CS_DSP O - - Pu H - Chip select of expansion port
7 P62,_CS2 _HBR O - - Pu H - DSP select signal Host Interface
8 P63,_CS3 _DSP_ACK I - ON - Hi-z - System <-> DSP ACK signal
9 P64,TM0IO,_BREQ _BREQ I - - Pu H - Panel ucom control: When DSP boot, system bus
open. 'L': open
10 P65,TM1IO,_BRACK _BRACK O - Pu H - When bus open, 'L' output.
11 P66,_WR _DAC_RST O - ON - H H Reset of ADC, DAC, and DIT
12 _WORD _WORD I - - L L - Select width of data bit bus 'L': 16bit
13 P20,A00 A00 A/O - ON - Hi-z - Address bus
14 P21,A01 A01 A/O - ON - Hi-z - Address bus
15 P22,A02 A02 A/O - ON - Hi-z - Address bus
16 P23,A03 A03 A/O - ON - Hi-z - Address bus
17 Vdd Vdd - - - - - - Power supply(+3.3V)
18 P54,BOSC,SYSCLK RESERVE1 O - ON - L H Signal for test
19 Vss Vss - - - - - - GND(0V)
20 XI XI - - - - - - Not used
21 XO XO - - - - - - Not used
22 Vdd Vdd - - - - - - Power supply(+3.3V)
23 OSCI OSCI I - - - - - This Need 12MHz for USB communication
24 OSCO OSCO O - - - - - Output OSCI
25 MODE MODE I - - H H - Mode set
'H': Memory expansion/single chip mode
26 P24,A04 A04 A/O - ON - Hi-z - Address bus
27 P25,A05 A05 A/O - ON - Hi-z - Address bus
28 P26,A06 A06 A/O - ON - Hi-z - Address bus
29 P27,A07 A07 A/O - ON - Hi-z - Address bus
30 P30,A08 A08 A/O - ON - Hi-z - Address bus
31 P31,A09 A09 A/O - ON - Hi-z - Address bus
32 P32,A10 A10 A/O - ON - Hi-z - Address bus
33 P33,A11 A11 A/O - ON - Hi-z - Address bus
34 Vdd Vdd - - - - - - Power supply(+3.3V)
35 P34,A12 A12 A/O - ON - Hi-z - Address bus
36 P35,A13 A13 A/O - ON - Hi-z - Address bus
37 P36,A14 A14 A/O - ON - Hi-z - Address bus
38 P37,A15 A15 A/O - ON - Hi-z - Address bus
※Internal Pull Up is 10〜90 ( KΩ), Ave : 30 ( KΩ)
9
DN-X1500/DN-X1500S
No. Pin Name Symbol I/O DET Int
PU Ext Res Ini Function
39 P40,A16 A16 A/O - ON - Hi-z - Address bus
40 P41,A17 A17 A/O - ON - Hi-z - Address bus
41 P42,A18 A18 A/O - ON - Hi-z - Address bus
42 P43,(TM2IO),A19 A19 A/O - - Pu H - Address bus
Need
p
ull u
p
to extension for DSP boot control
43Vss Vss ------GND(0V)
44 P44,(TM3IO),A20 _CDDEC_L
C
O - ON - Hi-z H Latch to codec1 'L': available
45 P45,(TM4IO),A21 _CDDEC_L
C
O - ON - Hi-z H Latch to codec2 'L': available
46 P46,(TM5IO),A22 _DAC_CS O - ON - Hi-z H DAC chip select 'L': available
47 P47,_CS0S,(TM6IO),A23 _DIT_CS O - - Pd L H DIT chip select
'L': available
(
be
p
ull down in DSP
)
48 P70,_CS1S,(TM7IO),SBI3 DIT_DIN I - ON - Hi-z H DIT data input
49 P71,_CS2S,(TM8IO),SBO3 CLOCK_A O - - Pd L L CODEC(AD1838A)/DAC(PCM1791A)/DIT(AK4103)
data out
p
ut clock si
g
nal
50 P72,_CS3S,(TM9IO),SBT3 DATA_A O - ON - Hi-z L CODEC(AD1838A)/DAC(PCM1791A)/DIT(AK4103)
data si
g
nal
51 P80,TM10IOA,WDOUT PLGIN_L I - - Pu H H Lch SEND/RETURN connection status
'H': connect
52 P81,TM10IOB,STOP PLGIN_R I - - Pu H H Rch SEND/RETURN connection status
'H': connect
53 USBMODE USBMODE - - - - - - USB mode selectable terminal, connect to GND
54 Vdd Vdd - - - - - - Power supply(+3.3V)
55 D+ D+ - - - Pu - - Connect USB terminal D+. 24Ωresistance is
connected in series.
56 D- D- - - - - - - Connect USB terminal D-. 24Ωresistance is
connected in series.
57Vss Vss ------GND(0V)
58 P82,SBI2 RxD I - - Pu H - 75000bps Need to convert level
59 P83,SBO2,TM11IOA TxD O - - Pu H H 75000bps Need to convert level
60 P84,SBT2,TM11IOB _MONO I - ON - Hi-z - MONO/STEREO SW 'L': MONO
61Vss Vss ------GND(0V)
62 P90,AN0,TM12IOA ATT I Ad - - - - Adjust VR for Master output (BAL/UNBAL)
63 P91,AN1,TM12IOB _STB_CLR O - - Pd L L TC94A32/TC9162 ALL STB set to L
'L': L set , CODEC reset
64 P92,AN2,TM13IOA CLOCK_B O - - Pd L L Electric VR(TC94A32)/SelectorTC9162 data output
clock si
g
nal
65 P93,AN3,TM13IOB DATA_B O - ON - Hi-z L Electric VR(TC94A32)/SelectorTC9162 data signal
66 Vdd Vdd - - - - - - Power supply(+3.3V)
67 PA0,SBI1,AN4 _FPLAY1 O - - Pu H H Ch1 Fader PLAY output 20msec 'L' pulse
68 PA1,SBO1,AN5,SDA1 _FCUE1 O - - Pu H H Ch1 Fader CUE output 20msec 'L' pulse
69 PA2,SBT1,AN6,SCL1 _FPLAY2 O - - Pu H H Ch2 Fader PLAY output 20msec 'L' pulse
70 PA3,SBI0,AN7 _FCUE2 O - - Pu H H Ch2 Fader CUE output 20msec 'L' pulse
71 PA4,SBO0,SDA0 _FPLAY3 O - - Pu H H Ch3 Fader PLAY output 20msec 'L' pulse
72 PA5,SBT0,SCL0 _FCUE3 O - - Pu H H Ch3 Fader CUE output 20msec 'L' pulse
73 TEST1 SBD4 I - - Pu - - Pull up 4.7kΩ〜10kΩConnection output for
onboard write of internal form.
74 TEST2 SBT4 I - - Pu - - Pull up 4.7kΩ〜10kΩConnection output for
onboard write of internal form.
75 _NMI _NMI I Lv - - H H
76 PB0,_IRQ0 _DSP_BPM I Ed ON - - Trigger terminal for BPM counter by DSP
77 PB1,_IRQ1 DSP_COM O - - Pu H - System <-> DSP REQ2 signal
78 PB2,_IRQ2 RESERVE4 I - - Pu H - Signal for test
79 PB3,_IRQ3 MUTE O - - Pu H H Analog/Digital mute 'H': Mute ON
80 PB4,_IRQ4 _FPLAY4 O - - Pu H H Ch4 Fader PLAY output 20msec 'L' pulse
81 PB5,_IRQ5 _FCUE4 O - - Pu H H Ch4 Fader CUE output 20msec 'L' pulse
82 _RST _RESET I Lv - - L - Reset signal 'L': Reset
83 Vdd Vdd - - - - - - Power supply(+3.3V)
84 P00,D00 D00 D/O - ON - Hi-Z - Data bus
85 P01,D01 D01 D/O - ON - Hi-Z - Data bus
86 P02,D02 D02 D/O - ON - Hi-Z - Data bus
87 P03,D03 D03 D/O - ON - Hi-Z - Data bus
88 P04,D04 D04 D/O - ON - Hi-Z - Data bus
89 P05,D05 D05 D/O - ON - Hi-Z - Data bus
90 P06,D06 D06 D/O - ON - Hi-Z - Data bus
91 P07,D07 D07 D/O - ON - Hi-Z - Data bus
92Vss Vss ------GND(0V)
93 P010,D08,(TM2IO) D08 D/O - ON - Hi-Z - Data bus
94 P011,D09,(TM3IO) D09 D/O - ON - Hi-Z - Data bus
95 P012,D10,(TM4IO) D10 D/O - ON - Hi-Z - Data bus
96 P013,D11,(TM5IO) D11 D/O - ON - Hi-Z - Data bus
97 P014,D12,(TM6IO) D12 D/O - ON - Hi-Z - Data bus
98 P015,D13,(TM7IO) D13 D/O - ON - Hi-Z - Data bus
99 P016,D14,(TM8IO) D14 D/O - ON - Hi-Z - Data bus
100 P017,D15,(TM9IO) D15 D/O - ON - Hi-Z - Data bus
10
DN-X1500/DN-X1500S
TMP86CM47U (IC301)
TMP86CM47U Terminal Function
111
12
22
23
33
34
44
TOP VIEW
Pin No. Pin Name Symbol I/O DET Ext Res Ini Function
1VSS VSS -----
GND (0V)
2XIN XIN -----Oscillation input 16MHz
3XOUT XOUT -----
Oscillation output
4TEST TEST -----Fixed to GND
5VDD VDD -----
Power (+5.0V)
6P21 ADR1 O-Pu-HAddress decode signal 1
7P22 ADR2 O-Pu-H
Address decode signal 2
8RESET_ RESET_ -----Reset input
9P20 DSPBSY I-PuH-
Boot flag (L: during boot)
10 P00 ADR3 O-Pu-HAddress decode signal 3
11 P01 ADR4 O-Pu-H
Address decode signal 4
12 RXD RXD I--H-Serial receive signal
13 TXD TXD O-PuHH
Serial send signal
14 SO FLSD O-PuHHM66005AFP-SDATA
15 P05 FLCS O-PuHH
M66005AFP-CA
16 SCK FLCLK O-PuHHM66005AFP-CLK
17 P07 TEST1 O- --H
Not used
18 P17 FLRST O-PdLLM66005AFP reset signal (L: Reset)
19 P16 DRST O-PdLL
DSP reset (L: Reset)
20 P15 BREQ O-PuHH
System ucom stop signal
21 P14 LDLCH O-PuHH
LED driver latch signal
22 P13 LDCLK O-Pu-H
Clock for LED driver data sending
23 P12 LDDAT1 O-Pd-L
LED driver data 1
24 P11 LDDAT2 O-Pd-L
LED driver data 2
25 P10 LDDAT3 O - LLL
LED driver data 3
26 AIN0 KEYIN0 I----
Key input 0 (Volume)
27 AIN1 KEYIN1 I----
Key input 1 (Volume)
28 AIN2 KEYIN2 I----
Key input 2 (Volume)
29 AIN3 KEYIN3 I----Key input 3 (Volume)
30 AIN4 KEYIN4 I----
Key input 4 (Volume)
31 AIN5 KEYIN5 I----Key input 5 (Volume)
32 AIN6 KEYIN6 I----
Key input 6 (Volume)
33 AIN7 KEYIN7 I----Key input 7 (Volume)
34 VAREF VARFF -----
Power (+5.0V), Analog ref.V for A/D conversion
35 AVDD AVDD -----Power (+5.0V)
36 AVSS AVSS -----
GND (0V), Analog GND for A/D conversion
37 P40 KEYIN8 I-Pu-HKey input 8 (Key matrix)
38 P41 KEYIN9 I-Pu-H
Key input 9 (Key matrix)
39 P42 KEYIN10 I-Pu-HKey input 10 (Key matrix)
40 P43 KEYIN11 I-Pu-H
Key input 11 (Key matrix)
41 P44 KEYIN12 I-Pu-HKey input 12 (Key matrix)
42 P45 KEYIN13 I-Pu-H
Key input 13 (Key matrix)
43 P46 KEYIN14 I-Pu-HKey input 14 (Key matrix)
44 P47 KEYIN15 I-Pu-H
Key input 15 (Key matrix)
11
DN-X1500/DN-X1500S

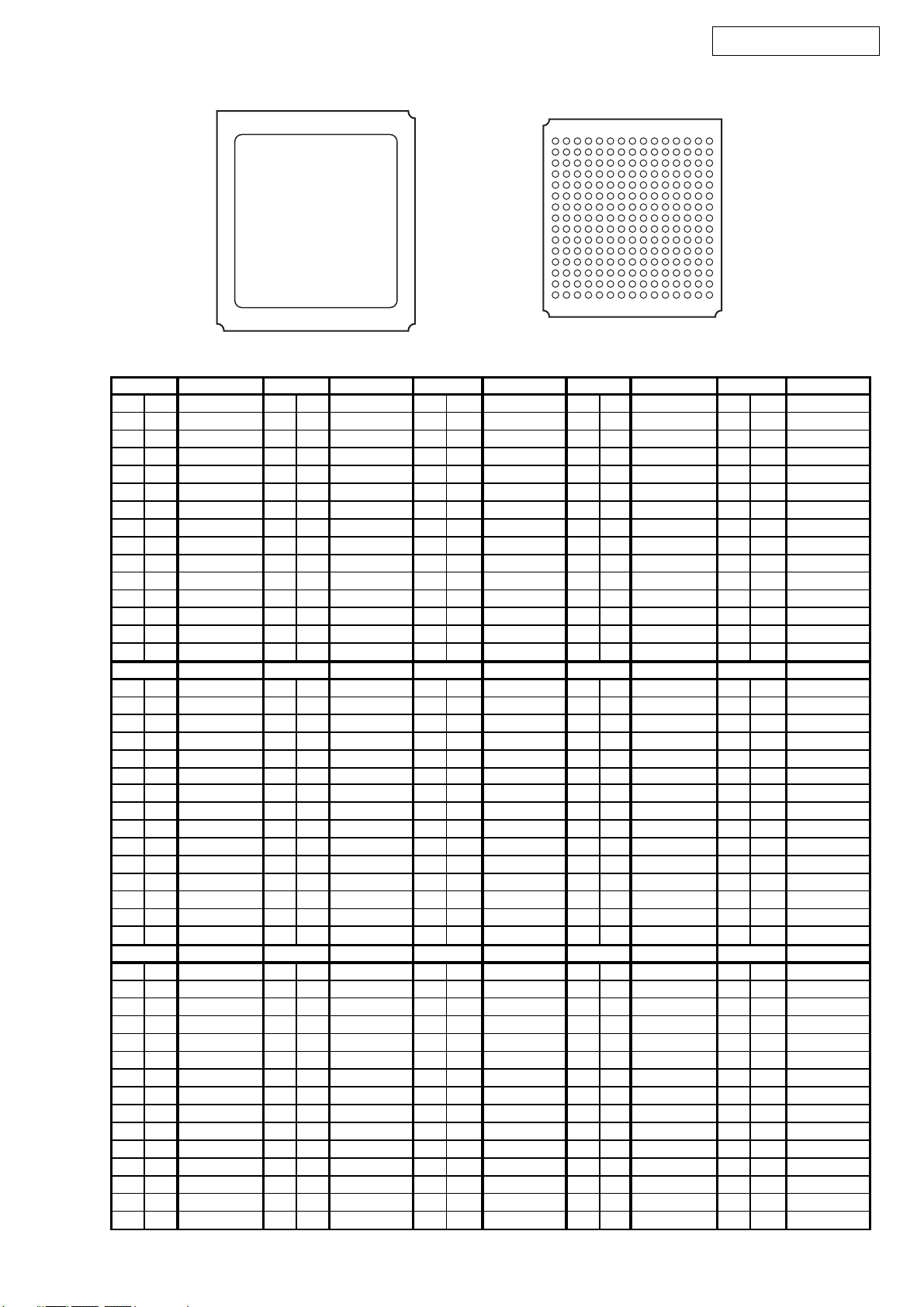

ADSST-MEL100 (DSP:IC101)
ADSST-MEL100 Terminal Function
TOP VIEW
BOTTOM VIEW
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
B
C
D
E
F
G
H
J
K
L
M
N
P
R
Pin Name Pin Name Pin Name Pin Name Pin Name
A
1NC B1
TRST_ C1
TMS D1
TD0 E1
FLAG10
A
2BMSTR B2
TDI C2
EMU_ D2
TCK E2
RESET_
A
3BMS_ B3
RPB
A
C3
GND D3
FLAG11 E3
FLAG8
A
4SPIDS_ B4
MOSI C4
SPICLK D4
MISO E4
D0A
A
5EBOOT B5
FS0 C5
D0B D5
SCLK0 E5
VDDEXT
A
6LBOOT B6
SCLK1 C6
D1
A
D6
D1B E6
VDDINT
A
7SCLK2 B7
D2B C7
D2
A
D7
FS1 E7
VDDEXT
A
8D3B B8
D3
A
C8
FS2 D8
VDDINT E8
VDDINT
A
9L0DAT[4] B9
L0DAT[7] C9
FS3 D9
SCLK3 E9
VDDEXT
A
10 L0ACK B10
L0CLK C10
L0DAT[6] D10
L0DAT[5] E10
VDDINT
A
11 L0DAT[2] B11
L0DAT[1] C11
L1DAT[7] D11
L0DAT[3] E11
VDDEXT
A
12 L1DAT[6] B12
L1DAT[4] C12
L1DAT[3] D12
L1DAT[5] E12
L0DAT[0]
A
13 L1CLK B13
L1ACK C13
L1DAT[1] D13
DATA[42] E13
DATA[39]
A
14 L1DAT[2] B14
L1DAT[0] C14
DATA[45] D14
DATA[46] E14
DATA[43]
A
15 NC B15
RSTOUT_ C15
DATA[47] D15
DATA[44] E15
DATA[41]
Pin Name Pin Name Pin Name Pin Name Pin Name
F1
FLAG5 G1
FLAG1 H1
FLAG0 J1
IRQ2_ K1
TIMEXP
F2
FLAG7 G2
FLAG2 H2
IRQ0_ J2
ID1 K2
ADDR[22]
F3
FLAG9 G3
FLAG4 H3
VDDINT J3
ID2 K3
ADDR[20]
F4
FLAG6 G4
FLAG3 H4
IRQ1_ J4
ID0 K4
ADDR[23]
F5
VDDINT G5
VDDEXT H5
VDDINT J5
VDDEXT K5
VDDINT
F6
GND G6
GND H6
GND J6
GND K6
GND
F7
GND G7
GND H7
GND J7
GND K7
GND
F8
GND G8
GND H8
GND J8
GND K8
GND
F9
GND G9
GND H9
GND J9
GND K9
GND
F10
GNDG10
GND H10
GND J10
GND K10
GND
F11
VDDINT G11
VDDEXT H11
VDDINT J11
VDDEXT K11
VDDINT
F12
DATA[37] G12
DATA[34] H12
DATA[29] J12
DATA[26] K12
DATA[22]
F13
DATA[40] G13
DATA[35] H13
DATA[28] J13
DATA[24] K13
DATA[19]
F14
DATA[38] G14
DATA[33] H14
DATA[30] J14
DATA[25] K14
DATA[21]
F15
DATA[36] G15
DATA[32] H15
DATA[31] J15
DATA[27] K15
DATA[23]
Pin Name Pin Name Pin Name Pin Name Pin Name
L1
ADDR[19] M1
ADDR[16] N1
ADDR[14] P1
ADDR[13] R1
NC
L2
ADDR[17] M2
ADDR[12] N2
ADDR[15] P2
ADDR[9] R2
ADDR[11]
L3
ADDR[21] M3
ADDR[18] N3
ADDR[10] P3
ADDR[8] R3
ADDR[7]
L4
ADDR[2] M4
ADDR[6] N4
ADDR[5] P4
ADDR[4] R4
ADDR[3]
L5
VDDEXT M5
ADDR[0] N5
ADDR[1] P5
MS2 R5
MS3
L6
VDDINT M6
MS1 N6
MS0 P6
SBTS_ R6
PA
L7
VDDEXT M7
BR6 N7
BR5 P7
BR4 R7
BR3
L8
VDDINT M8
VDDEXT N8
BR2 P8
BR1 R8
RD
L9
VDDEXT M9
WR N9
BRST P9
SDCLK1 R9
CLKOUT
L10
VDDINT M10
SDA10 N10
SDCKE P10
SDCLK0 R10
HBR
L11
VDDEXT M11
RAS_ N11
CS_ P11
REDY R11
HBG
L12
CAS_ M12
ACK N12
CLK_CFG1 P12
CLKIN R12
CLKDBL
L13
DATA[20] M13
DATA[17] N13
CLK_CFG0 P13
DQM R13
XTAL
L14
DATA[16] M14
DMAG2 N14
AVDD P14
AVSS R14
SDWE_
L15
DATA[18] M1
5
DMAG1 N15
DMAR1 P15
DMAR2 R15
NC
No.
No. No. No. No. No.
No. No. No. No.
No. No. No.No. No.
12
DN-X1500/DN-X1500S
128M-SDRAM (DSP:IC102)
Block Diagram
Note: The # symbol indicates signal is active LOW.
V
DD
DQ0
V
DD
Q
DQ1
DQ2
V
SS
Q
DQ3
DQ4
V
DD
Q
DQ5
DQ6
V
SS
Q
DQ7
NC
V
DD
DQM0
WE#
CAS#
RAS#
CS#
A11
BA0
BA1
A10
A0
A1
A2
DQM2
V
DD
NC
DQ16
V
SS
Q
DQ17
DQ18
V
DD
Q
DQ19
DQ20
V
SS
Q
DQ21
DQ22
V
DD
Q
DQ23
V
DD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
86
85
84
83
82
81
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65
64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45
44
V
SS
DQ15
V
SS
Q
DQ14
DQ13
V
DD
Q
DQ12
DQ11
V
SS
Q
DQ10
DQ9
V
DD
Q
DQ8
NC
V
SS
DQM1
NC
NC
CLK
CKE
A9
A8
A7
A6
A5
A4
A3
DQM3
V
SS
NC
DQ31
V
DD
Q
DQ30
DQ29
V
SS
Q
DQ28
DQ27
V
DD
Q
DQ26
DQ25
V
SS
Q
DQ24
V
SS
12
RAS#
CAS#
CLK
CS#
WE#
CKE
8
A0–A11,
BA0, BA1
DQM0–
DQM3
14
256
(x32)
8192
I/O GATING
DQM MASK LOGIC
READ DATA LATCH
WRITE DRIVERS
COLUMN
DECODER
BANK0
MEMORY
ARRAY
(4,096 x 256 x 32)
BANK0
ROW-
ADDRESS
LATCH
&
DECODER
4096
SENSE AMPLIFIERS
BANK
CONTROL
LOGIC
DQ0–
DQ31
32
32
DATA
INPUT
REGISTER
DATA
OUTPUT
REGISTER
32
BANK1
BANK0
BANK2
BANK3
12
8
2
4
4
2
REFRESH
COUNTER
12
12
MODE REGISTER
CONTROL
LOGIC
COMMAND
DECODE
ROW-
ADDRESS
MUX
ADDRESS
REGISTER
COLUMN-
ADDRESS
COUNTER/
LATCH
13
DN-X1500/DN-X1500S
128M-SDRAM Terminal Function
Pin NO. Symbol Type Description
68 CLK I Clock
67 CKE I Clock Enable
20 CS# I Chip Select
17, 18, 19 WE#, CAS#, RAS# I Command Inputs
16, 71, 28, 59 DQM0-DQM3 I Input/Outout Mask
22, 23 BA0, BA1 I Bank Address Input(s)
21, 24-27, 60-66 A0-A11 I Address Inputs
2, 4, 5, 7, 8, 10, 11, 13, 31, 33, 34, 36, 37, 39,
40, 42, 45, 47, 48, 50, 51, 53, 54, 56, 74, 76,
77, 79, 80, 82, 83, 85
DQ0-DQ31 I/O Data I/Os
14, 30, 57, 69, 70, 73 NC - No Connect
3, 9, 35, 41, 49, 55, 75, 81 VDDQ Supply DQ Power Supply
6, 12, 32, 38, 46, 52, 78, 84 VSSQ Supply DQ Ground
1, 15, 29, 43 VDD Supply Power Supply: +3.3V ±0.3V
44, 58, 72, 86 VSS Supply Ground
14
DN-X1500/DN-X1500S
AD1838A (IC401,501)
1
2
3
4
5
6
7
8
9
10
11
12
13
AGND
AVDD
OUTRP2
OUTRN2
OUTLP2
OUTLN2
OUTRP1
OUTRN1
OUTLP1
OUTLN1
PD/RST
CIN
CLATCH
DVDD
OUTLN3
OUTLP3 DGND
52 51 50 49 48 47 46 45 44 43 42 41 40
FILTD
FILTR
AGND
DAUXDATA
AGND
AVDD
ADCLN
ADCLP
ADCRN
ADCRP
AGND
DGND
CCLK
COUT
ASDATA
ODVDD
MCLK
ALRCLK
ABCLK
AAUXDATA3
DSDATA3
DSDATA2
DSDATA1
AD1838A
TOP VIEW
(Not to Scale
)
OUTRN3
OUTRP3
N/C
N/C
N/C
AGND
AGND
DLRCLK
DBCLK
27
28
29
30
31
32
33
34
35
36
37
38
39
M/S
DVDD
AVDD
14 15 16 17 18 19 20 21 22 23 24 25 26
PIN FUNCTION DESCRIPTIONS
Input/
Pin No. Mnemonic Output Description
1, 39 DVDD Digital Power Supply. Connect to digital 5 V supply.
2 CLATCH I Latch Input for Control Data.
3 CIN I Serial Control Input.
4PD/RST I Power-Down/Reset.
5, 10, 16, 24, 30, 34 AGND Analog Ground.
6, 12, 25 OUTLNx O DACx Left Channel Negative Output.
7, 13, 26 OUTLPx O DACx Left Channel Positive Output.
8, 14, 27 OUTRNx O DACx Right Channel Negative Output.
9, 15, 28 OUTRPx O DACx Right Channel Positive Output.
11, 19, 29 AVDD Analog Power Supply. Connect to analog 5 V supply.
17 FILTD Filter Capacitor Connection. Recommended 10 µF/100 nF.
18 FILTR Reference Filter Capacitor Connection. Recommended 10 µF/100 nF.
20 ADCLN I ADC Left Channel Negative Input.
21 ADCLP I ADC Left Channel Positive Input.
22 ADCRN I ADC Right Channel Negative Input.
23 ADCRP I ADC Right Channel Positive Input.
31–33 N/C Not Connected.
35 M/S I ADC Master/Slave Select.
36 DAUXDATA O Auxiliary DAC Output Data.
37 DLRCLK I/O DAC LR Clock.
38 DBCLK I/O DAC Bit Clock.
40, 52 DGND Digital Ground.
41–43 DSDATAx I DACx Input Data (Left and Right Channels).
44 AAUXDATA3 I Auxiliary ADC3 Digital Input.
45 ABCLK I/O ADC Bit Clock.
46 ALRCLK I/O ADC LR Clock.
47 MCLK I Master Clock Input.
48 ODVDD Digital Output Driver Power Supply.
49 ASDATA O ADC Serial Data Output.
50 COUT O Output for Control Data.
51 CCLK I Control Clock Input for Control Data.
FUNCTIONAL BLOCK DIAGRAM
ADCLP
ADCLN
ADCRP
ADCRN
DLRCLK
DBCLK
DSDATA1
DSDATA2
DSDATA3
DAUXDATA
AAUXDATA3
OUTLP1
OUTLN1
CONTROL PORT CLOCK
FILTD
FILTR
MCLKASDATAABCLKALRCLKODVDDDVDD AVDD
AVDD
DVDD
AGND AGNDAGNDAGNDDGNDDGND
CINCLATCHCCLK COUT
DIGITAL
FILTER
PD/RST M/S
⌺−∆
∆
ADC
VOLUME
SERIAL DATA
I/O PORT DIGITAL
FILTER
⌺-⌬
DAC
VREF
OUTRP1
OUTRN1
VOLUME
OUTLP2
OUTLN2
VOLUME DIGITAL
FILTER
⌺-⌬
DAC OUTRP2
OUTRN2
VOLUME
OUTLP3
OUTLN3
VOLUME DIGITAL
FILTER
⌺-⌬
DAC OUTRP3
OUTRN3
VOLUME
DIGITAL
FILTER
⌺−∆
∆
ADC
AD1838A

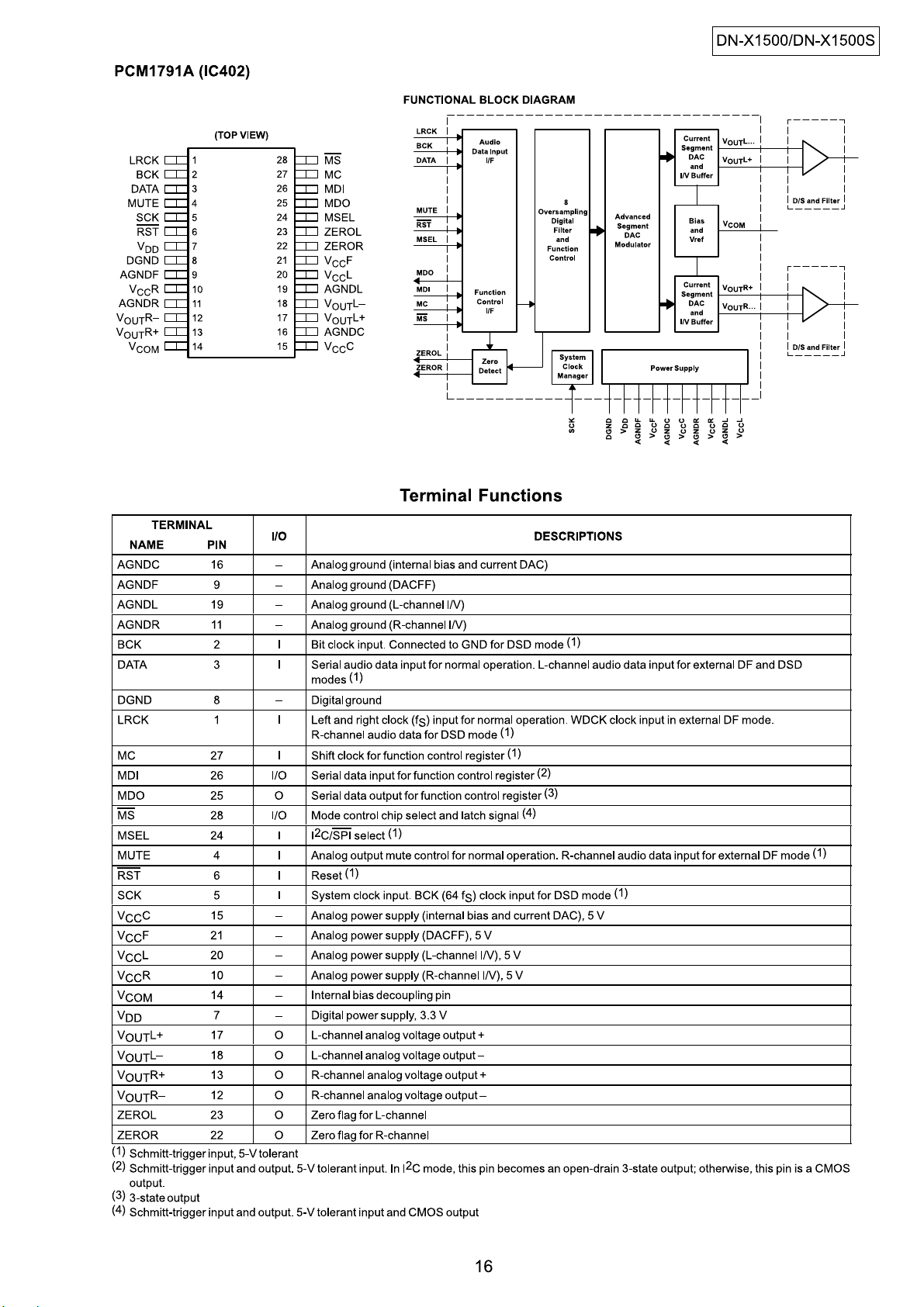

17
DN-X1500/DN-X1500S

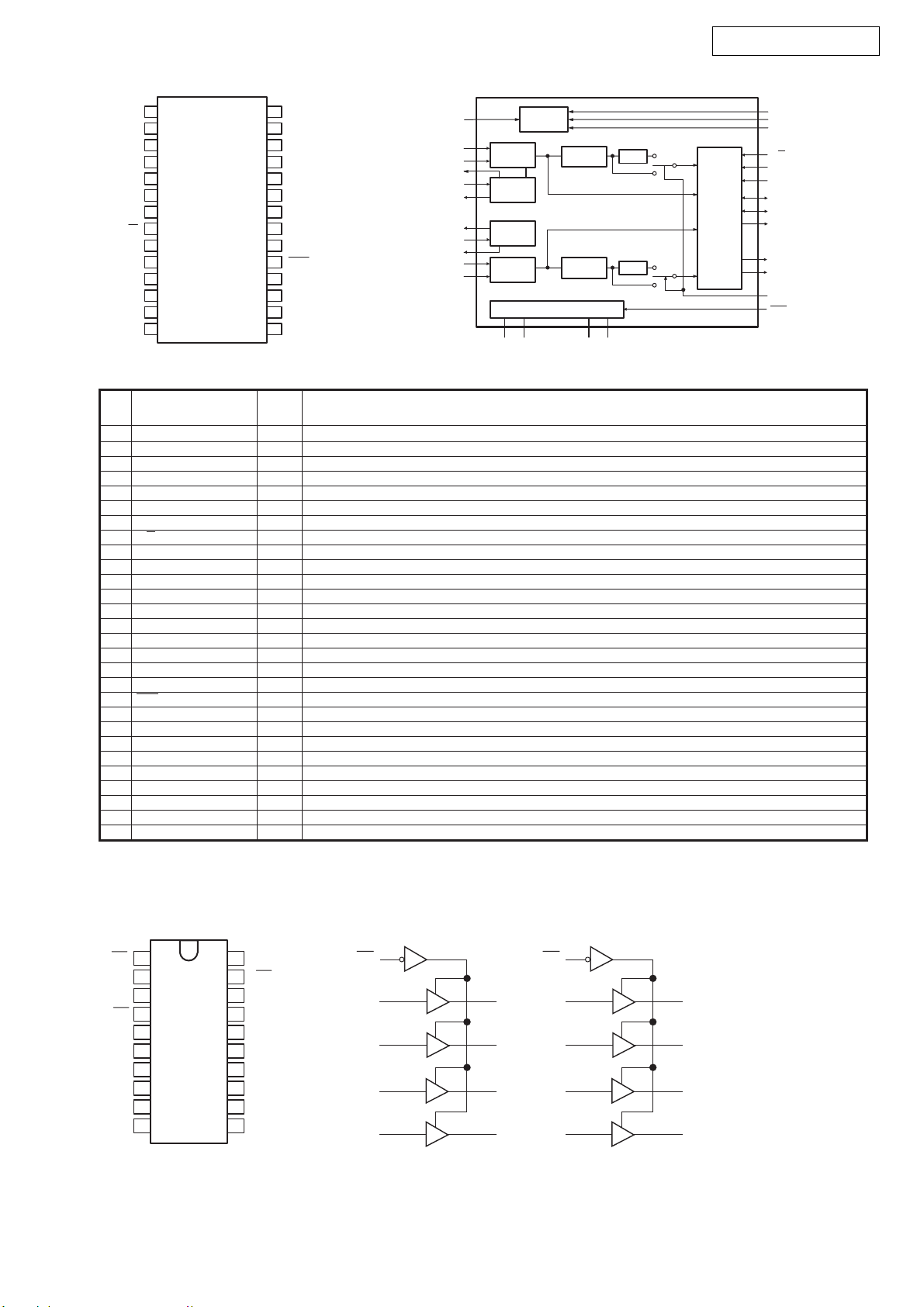

PCM1804 (IC301,305,309,313)
2
3
4
5
6
7
8
9
10
11
12
13
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
VREFL
AGNDL
VCOML
VINL+
VINL-
FMT0
FMT1
S/M
OSR0
OSR1
OSR2
BYPAS
DGND
VDD
VREFR
AGNDR
VCOMR
VINR+
VINR-
AGND
VCC
OVFL
OVFR
RST
SCKI
LRCK/DSDBCK
BCK/DSDL
DATA/DSDR
TOP VIEW
SN74LV244APW (IC709,DSP:IC106)
1
2
3
4
5
6
7
8
20
19
18
17
16
15
14
13
1OE
1A1
2Y4
1A2
2Y3
1A3
2Y2
1A4
Vcc
2OE
1Y1
2A4
1Y2
2A3
1Y3
2A2
SCKI
V
IN
L+
V
COM
L
AGNDL
V
REF
L
V
REF
R
AGNDR
V
COM
R
V
IN
R+
V
IN
R
-
OSR0
OSR1
OSR2
S/M
FMT0
FMT1
LRCK/
DSDBCK
BCK/DSDL
DATA/DSDR
OVFL
OVFR
BYPAS
RST
CLK Control
V
IN
L
-
DGND V
DD
AGNDV
CC
Delta-sigma
Modulator (L)
V
REF
L
V
REF
R
Delta-sigma
Modulator (R)
Power Supply
Decimation
Filter (L)
Decimation
Filter (R)
HPF
HPF
Serial
Output
Interface
9
10
12
11
2Y1
GND
1Y4
2A1
1OE
1
1A1
2
1A2
4
1A3
6
1A4
8
18
16
14
12
1Y1
1Y2
1Y3
1Y4
2OE
19
2A1
11
2A2
13
2A3
15
2A4
17
9
7
5
3
2Y1
2Y2
2Y3
2Y4
Pin Name Function
PCM1804 Terminal Function
Pin
No.
1VREFL⎯L-channel voltage reference output, requires capacitors for decoupling to AGND.
2 AGNDL ⎯Analog ground for VREFL.
3VCOML⎯L-channel analog common mode output.
4VINL+ I L-channel analog input, positive pin.
5VINL−I L-channel analog input, negative pin.
6 FMT0 I Audio data format 0. See TABLE V. *
7 FMT1 I Audio data format 1. See TABLE V. *
8 S/M I Master/slave mode selection. See TABLE IV. *
9 OSR0 I Oversampling ratio 0. See TABLE I. TABLE II. *
10 OSR1 I Oversampling ratio 1. See TABLE I. TABLE II. *
11 OSR2 I Oversampling ratio 2. See TABLE I. TABLE II. *
12 BYPAS I HPF bypass control. HIGH: HPF disable, LOW: HPF enable. ***
13 DGND ⎯Digital ground.
14 VDD ⎯Digital power supply.
15 DATA/DSDR O
L-channel and R-channel audio data output in PCM mode. R-channel Audio data output in DSD mode.(DSD output, when DSD mode)
16 BCK/DSDL I/O Bit clock input/output in PCM mode. L-channel audio data output in DSD mode. ***
17 LRCK/DSDBCK I/O Sampling clock input/output in PCM and DSD mode. ***
18 SCKI I System clock input; 128fs, 256fs, 384fs, 512fs or 768fs. **
19 RST I Reset, power down input, active LOW. *
20 OVFR O Overflow signal of R-channel in PCM mode. This is available in PCM mode only.
21 OVFL O Overflow signal of L-channel in PCM mode. This is available in PCM mode only.
22 VCC ⎯Analog power supply.
23 AGND ⎯Analog ground.
24 VINR−I R-channel analog input, negative pin.
25 VINR+ I R-channel analog input, positive pin.
26 VCOMR⎯R-channel analog common mode output.
27 AGNDR ⎯Analog ground for VREFR.
28 VREFR⎯R-channel voltage reference output, requires capacitors for decoupling to AGND.
I/O
* Schmitt trigger input with internal pull-down (51kW typically), 5V tolerant.
** Schmitt trigger input, 5V tolerant.
*** Schmitt trigger input.
20
DN-X1500/DN-X1500S

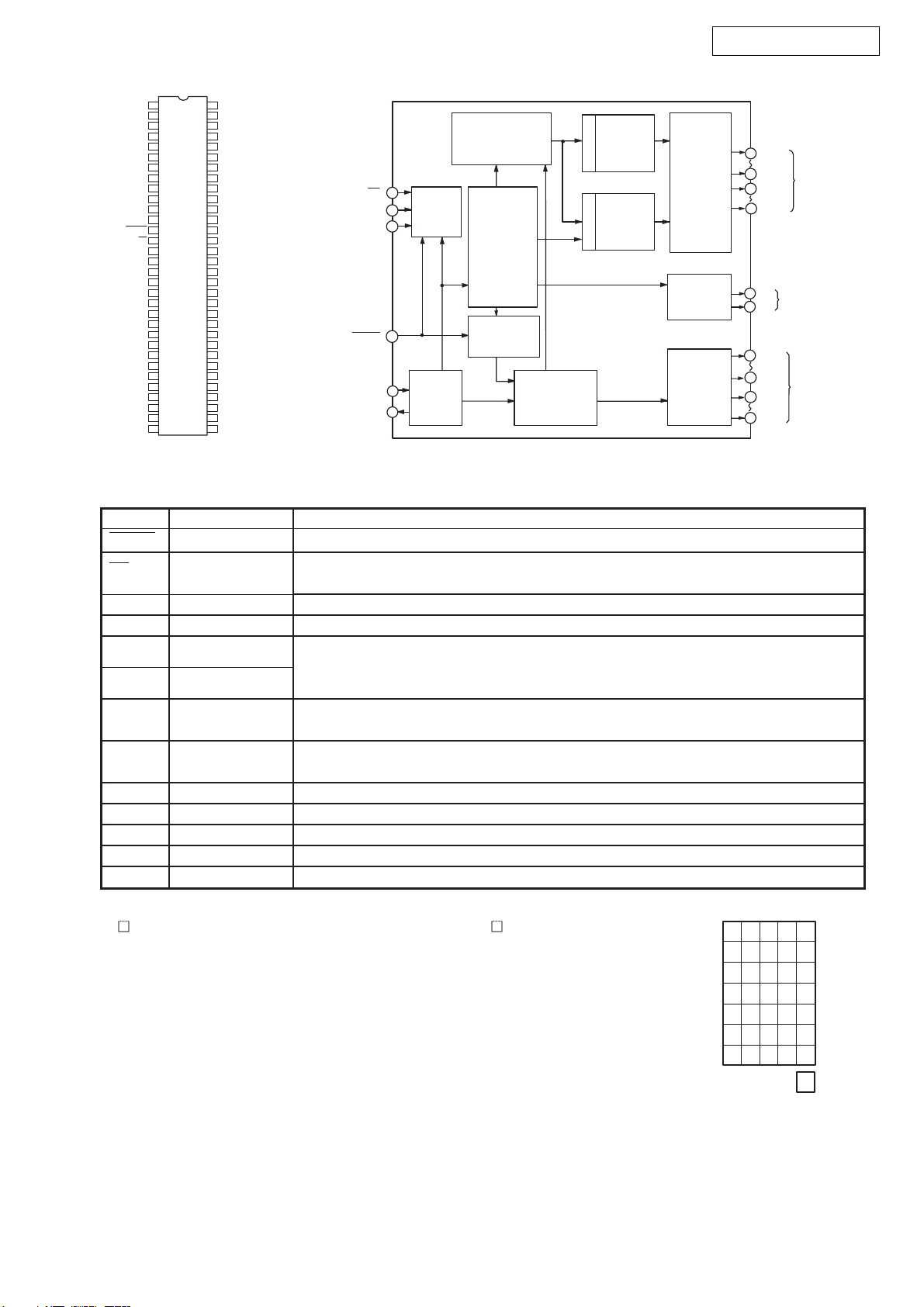

M66005AFP (IC201)
RESET Reset Input
CS Chip Select Input
SCK Shift Clock Input
SDATA Serial Data Input
X
IN
Clock Input
X
OUT
Clock Output
DIG 00~ Digit Output
DIG 15
SEG 00~ Segment Output
SEG 35
P0, P1
V
CC1
V
CC2
Vss
Vp
Symbol Name Function
(Forwarding connection of segment output terminal.)
M66005AFP Terminal Function
Initialzes internal state of M66005.
Able to communicate with MCU in "L" mode.
Command from MCU will be disregareded in "H" mode.
Shifts input data at rise from "L" to "H".
Inputs character code or command data needed to display from MSB.
Sets oscillation frquency by connecting external resistor and capacitor (maximum
oscillation frequency fosc (max)=1MHz). Also feasible to apply external clock. In this case,
inject external clock to Xin terminal and open Xout terminal.
Connect to digit terminal of VFD. DIG00~DIG15 correspond to the 1st figure to 16th figure
respectively.
Connect to segment terminal of VFD. For corresponding SEG00~SEG35 to segment
terminal of VFD, refer to the figure right.
Output port (static operation).
Positive power supply terminal for internal logic.
Positive power supply terminal for high tension output port.
GND terminal.
Negative power supply terminal for VFD drive.
in the right figure indicates 1 dot of segment, the figure in shows the segment output
terminal number (00~35) to be connected.
2 1
1 4
1 6
1 5
2 0
1 3
1 8
1 7
5 9
3 3
3 1
2 3
6 4
1 2
1
6 1
D i s p l a y C o n t r o l
R e g i s t e r
C h i p S e l e c t I n p u t
S h i t C l o c k I n p u t
S e r i a l D a t a I n p u t
C S
S C K
S D A T A
D i s p l a y C o d e R e g i s t e r
( 8 - b i t x 1 6 )
S e r i a l
R e c e p t i o n
C i r c u i t
c o d e
w r i t e
C o d e /
C o m m a n d
C o n t r o l C i r c u i t
R A M
w r i t e
D e c o d e rD e c o d e r
C G R O M
( 3 5 - b i t x 1 6 0 )
C G R O M
( 3 5 - b i t x 1 6 )
S e g m e n t
O u t p u t
C i r c u i t
S E G
S E G
S E G
S E G
0 0
2 6
2 7
3 5
S e g m e n t
O u t p u t
O u t p u t P o r t
( 2 - b i t )
P 0
P 1 O u t p u t P o r t
R e s e t I n p u t R E S E T
C l o c k I n p u t X I N
C l o c k O u t p u t X O U T
C l o c k
G e n e r a t i o n
C i r c u i t
c o d e s e l e c t
D i s p l a y C o n t r o l l e r
D i g i t O u t p u t
C i r c u i t
D I G
D I G
D I G
D I G
0 0
1 1
1 2
1 5
D i g i t O u t p u t
1
2
3
4
5
6
7
8
9
1 0
1 1
1 2
1 3
1 4
1 5
1 6
1 7
1 8
1 9
2 0
2 1
2 2
2 3
2 4
2 5
2 6
2 7
2 8
2 9
3 0
3 1
3 2
6 4
6 3
6 2
6 1
6 0
5 9
5 8
5 7
5 6
5 5
5 4
5 3
5 2
5 1
5 0
4 9
4 8
4 7
4 6
4 5
4 4
4 3
4 2
4 1
4 0
3 9
3 8
3 7
3 6
3 5
3 4
3 3
D I G
1 1
D I G
1 0
D I G
0 9
D I G
0 8
D I G
0 7
D I G
0 6
D I G
0 5
D I G
0 4
D I G
0 3
D I G
0 2
D I G
0 1
D I G
0 0
R E S E T
C S
S C K
S D A T A
P I
P O
V c c 1
X
o u t
X
i n
V s s
S E G
3 5
S E G
3 4
S E G
3 3
S E G
3 2
S E G
3 1
S E G
3 0
S E G
2 9
S E G
2 8
S E G
2 7
V p S E G
2 6
S E G
2 5
S E G
2 4
S E G
2 3
S E G
2 2
S E G
2 1
S E G
2 0
S E G
1 9
S E G
1 8
S E G
1 7
S E G
1 6
S E G
1 5
S E G
1 4
S E G
1 3
S E G
1 2
S E G
1 1
S E G
1 0
S E G
0 9
S E G
0 8
S E G
0 7
S E G
0 6
S E G
0 5
S E G
0 4
S E G
0 3
S E G
0 2
S E G
0 1
S E G
0 0
V c c 2
D I G
1 5
D I G
1 4
D I G
1 3
D I G
1 2
00 01 02 03 04
05 06 07 08 09
10 11 12 13 14
15 16 17 18 19
20 21 22 23 24
25 26 27 28 29
30 31 32 33 34
35
This manual suits for next models
1
Table of contents
