Dentaurum 072-001-00 User manual

IN

Gebrauchsanweisung I Instructions for use

Absauggerät mit Aktivkohlefilter.

Suction unit with charcoal filter.

REF 072-001-00 230V 50/60Hz

REF 072-002-00 115V 50/60Hz

2

Sehr geehrte Kundin, sehr geehrter Kunde

Vielen Dank, dass Sie sich für ein Qualitätsprodukt aus dem Hause Dentaurum

entschieden haben.

Damit Sie dieses Produkt sicher und einfach zum größtmöglichen Nutzen für sich und

die Patienten einsetzen können, muss diese Gebrauchsanweisung sorgfältig gelesen

und beachtet werden.

In einer Gebrauchsanweisung können nicht alle Gegebenheiten einer möglichen

Anwendung beschrieben werden. Bei Fragen und Anregungen können Sie sich gerne

an unsere Hotline (+4972 31/ 803- 211) wenden.

Aufgrund der ständigen Weiterentwicklung unserer Produkte empfehlen wir

Ihnen auch bei häufiger Verwendung des gleichen Produktes immer wieder das

aufmerksame Durchlesen der jeweils aktuell beiliegenden bzw. im Internet unter

www.dentaurum.com hinterlegten Gebrauchsanweisung.

1. Hersteller

Dentaurum GmbH & Co. KG I Turnstr. 31 I 75228 Ispringen I Deutschland

2. Sicherheitshinweise

Lesen Sie die Gebrauchsanweisung vor der Installation und der Inbetriebnahme

des Gerätes aufmerksam durch. Schalten Sie erst danach das Gerät ein!

2.1 Bestimmungsgemäße Verwendung

Das Absauggerät ist ausschließlich zum Absaugen von Dämpfen bei der Verarbeitung

gesundheitsgefährdender Stoffe im zahntechnischen/ kieferorthopädischen Labor

bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht

bestimmungsgemäß. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten

aller Hinweise aus der Gebrauchsanweisung.

2.2 Symbole und Kennzeichnung von Gefahrenquellen

In der Gebrauchsanweisung werden folgende Zeichen für Gefährdungen verwendet:

Dieses Symbol bedeutet eine unmittelbare Gefahr für das Leben und die Gesund-

heit von Personen. Das Nichtbeachten dieser Hinweise kann schwere

gesundheitsschädliche Auswirkungen zur Folge haben.

Dieses Symbol weist auf wichtige Anweisungen zur Sicherheit hin. Das Nicht-

beachten dieser Hinweise kann die Sicherheit Ihres Gerätes und/oder das

Eigentum anderer in Gefahr bringen.

3

Dieses Symbol gibt wichtige Hinweise für den sachgerechten Umgang mit dem

Gerät. Das Nichtbeachten dieser Hinweise kann zu Störungen am Gerät führen.

3. Allgemeine Hinweise und Entsorgung

Bei der endgültigen Außerbetriebnahme des Dentaurum-Gerätes sind die entsprechen-

den landesspezifischen Vorschriften einzuhalten. Fragen zur sachgerechten Entsorgung

des Dentaurum-Gerätes beantwortet Dentaurum oder der dentale Fachhandel.

Hinweis:

Dieses Symbol zeigt an, dass das damit gekennzeichnete Produkt nicht als

normaler Haushaltsabfall entsorgt werden soll. Der Gesetzgeber verwehrt

gewerblichen Kunden die Rückgabe von Altgeräten über kommunale

Sammelstellen. Nähere Informationen erhalten Sie von Dentaurum oder dem

dentalen Fachhandel.

4. Einsatzbereich und Beschreibung

Das Absauggerät dient dem Schutz gegen Dämpfe bei der Verarbeitung von

gesundheitsgefährdenden Stoffen im zahntechnischen/ kieferorthopädischen Labor.

Von Anfang an vermeiden Sie gesundheitsgefährdende Einflüsse gleich beim Entstehen.

Mit dem anwendungsfreundlichen Absauggerät leisten Sie gezielte Vorbeugung gegen

Gefahren durch chemische Stoffe.

Bitte beachten Sie, dass eine optimale Absaugleistung nur mit einem regelmäßig

gewarteten Gerät gewährleistet werden kann. Insbesondere muss die Filterkassette

regelmäßig getauscht werden.

Zu beachten sind hierbei auch die nationalen Vorschriften sowie die Einhaltung

der Schadstoffgrenzwerte am Arbeitsplatz.

5. Technische Daten

Netzanschluss 230 V 50/ 60 Hz REF 072-001-00

115 V 50/ 60 Hz REF 072-002-00

Nennleistung 100W

Abmessungen (B x H x T) 225 x 260 x 260 mm

DE

4

6. Inbetriebnahme des Absauggerätes

Falls Sie wider Erwarten einen Transportschaden an Ihrem Gerät feststellen sollten,

benachrichtigen Sie sofort unsere Hotline oder den Fachhändler, über den Sie das Gerät

bezogen haben.

Achten Sie unbedingt vor Inbetriebnahme darauf, dass die Netzspannung mit

der auf dem Typenschild (Geräterückwand) angegebenen Betriebsspannung

übereinstimmt.

Bevor Sie das Gerät in Betrieb nehmen, ist die Schutzfolie auf den Arbeitsblechen zu

entfernen. Nach Anschluss des Gerätes an das elektrische Netz, Hauptschalter betätigen.

Dadurch wird automatisch die Beleuchtung eingeschaltet und die Absaugung läuft für

etwa 5 Sek. an.

Beim Arbeiten auf der Arbeitsfläche schaltet sich die Absaugung automatisch über

die Lichtschranke ein. Nach Beendigung des Arbeitsvorganges wird die Absaugung

nach etwa 5 Sek. abgeschaltet. Nach dem Einschalten des Absauggerätes wird ca.

10 Sek. lang die gesamte Betriebszeit angezeigt. Wechseln Sie die Filterkassette nach

50 Betriebsstunden oder einmal jährlich. Das Zurücksetzen des Betriebsstundenzählers

erfolgt mit der roten Taste.

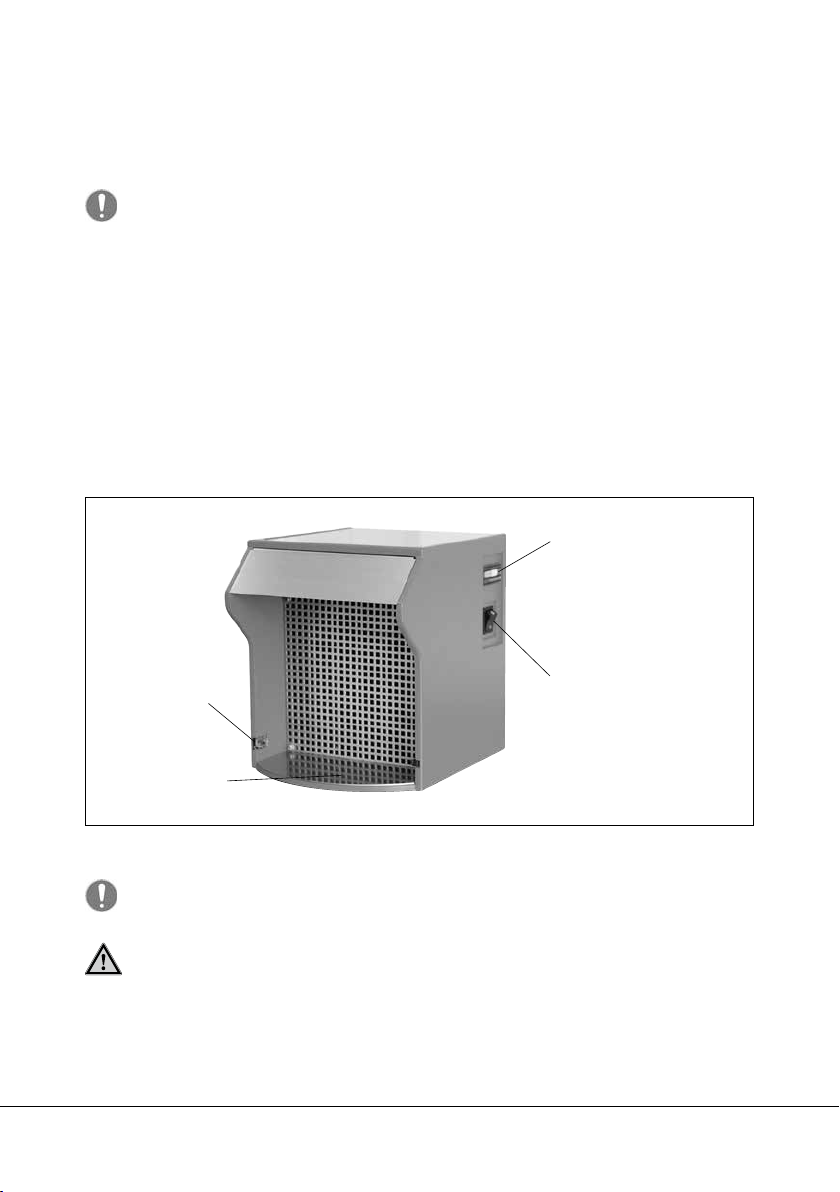

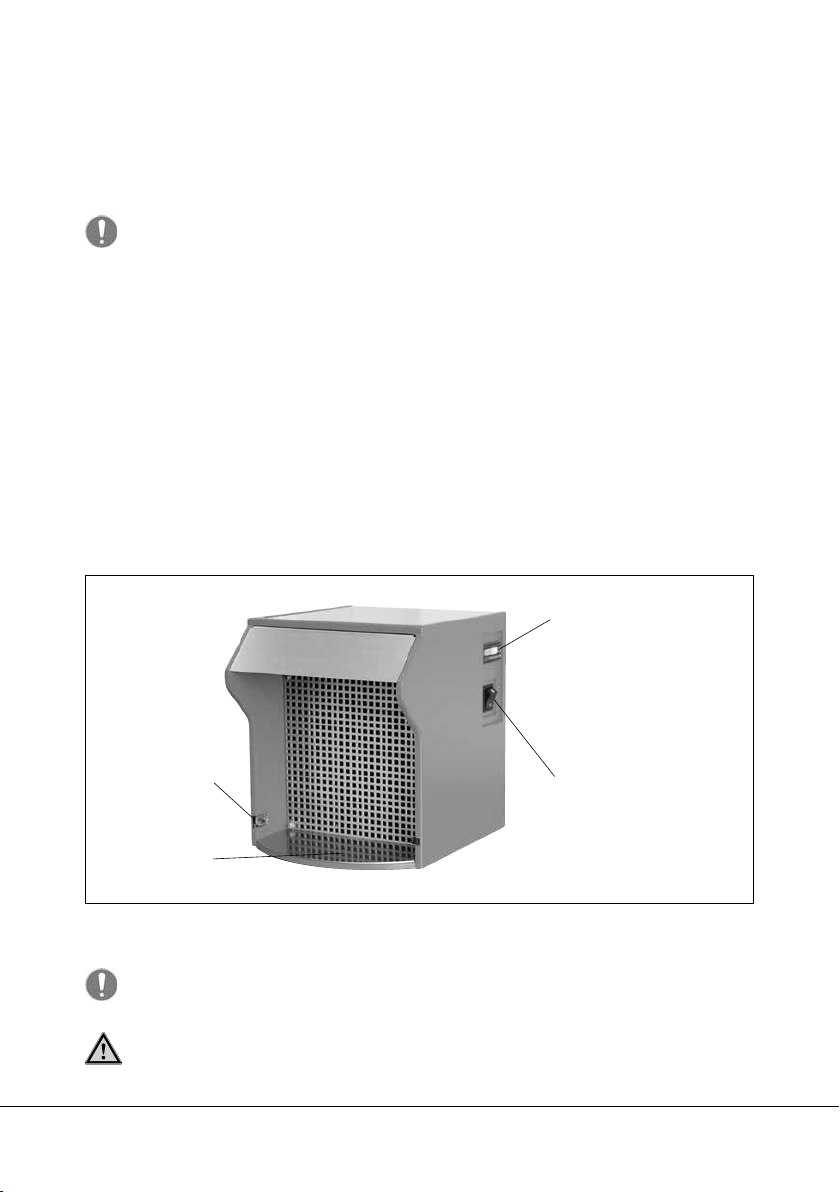

Abb. 1

Lichtschranke

Betriebsstundenzähler

mit Rückstelltaste,

Filterkassette nach etwa

50 Betriebsstunden

wechseln

Hauptschalter

Arbeitsbereich

Wenn sich auf der Arbeitsfläche des Gerätes ein Gegenstand befindet, wird er

von der Lichtschranke erkannt; das Gerät schaltet sich dann nicht automatisch ab.

Im Arbeitsbereich darf aus Sicherheitsgründen nicht mit einer offenen Flamme

gearbeitet werden (Brandgefahr).

5

DE

7. Wartung und Pflege

Das Gerät ist wartungsfrei. Bei Bedarf Gehäuse und Arbeitsfläche mit trockenem oder

angefeuchtetem Tuch abwischen. Keine scharfen Reinigungsmittel verwenden!

8. Filterwechsel

1. Gerät vom elektrischen Netz trennen!

2. Nach Lösen der 4 Schrauben (Abb. 3) kann das Schutzgitter und der Vorfilter (Abb. 4)

herausgenommen werden. Der Vorfilter sollte je nach Verschmutzung gereinigt werden.

3. Nach Lösen der 4 Schrauben (Abb. 5) kann die Filterkassette gewechselt werden.

Die Filterkassette muss nach ca. 50 Betriebsstunden gewechselt werden.

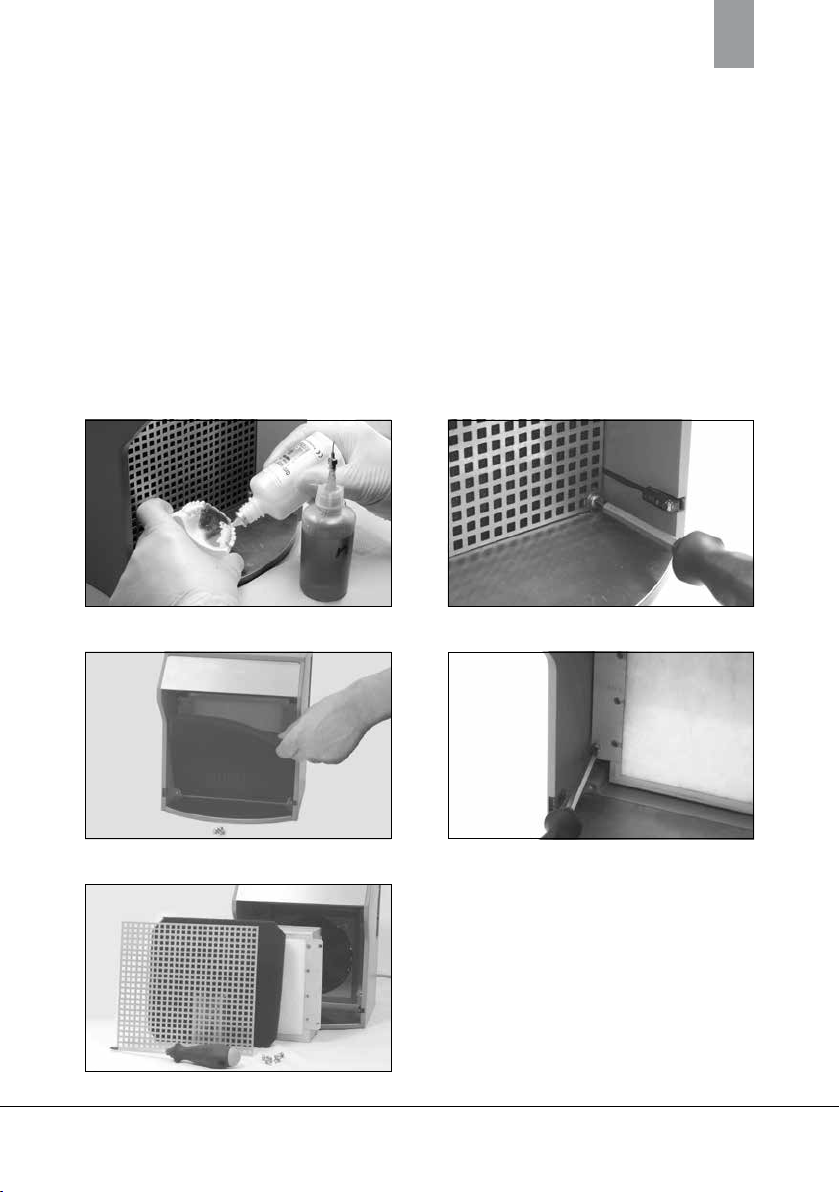

Abb. 2 Abb. 3

Abb. 4 Abb. 5

Abb. 6

6

9. Lieferprogramm

Absauggerät mit Aktivkohlefilter

230 V REF 072-001-00

115 V REF 072-002-00

Filterkassette REF 072-001-30

10. Qualitätshinweise

Dentaurum versichert dem Anwender eine einwandfreie Qualität der Produkte. Der

Inhalt dieser Gebrauchsanweisung beruht auf eigener Erfahrung. Der Anwender ist für

die Verarbeitung der Produkte selbst verantwortlich. In Ermangelung einer Einflussnahme

von Dentaurum auf die Verarbeitung besteht keine Haftung für fehlerhafte Ergebnisse.

11. Erklärung der verwendeten Etikettensymbole

Bitte Etikett beachten. Zusätzliche Hinweise finden Sie im Internet unter

www.dentaurum.com (Erklärung der Etikettensymbole REF 989-313-00).

12. CE-Konformitätserklärung

Mit der auf dem Typenschild angebrachten CE-Kennzeichnung bestätigen wir die

Einhaltung der EMV-Richtlinien 89 /336 /EWG, Niederspannungsrichtlinie 73 /23 /EWG

und CE-Kennzeichnungspflichtrichtlinie 93/ 68/ EWG.

Bei einer nicht mit uns abgestimmten Änderung des Produkts verliert diese Erklärung

ihre Gültigkeit und die Gewährleistung erlischt.

7

DE

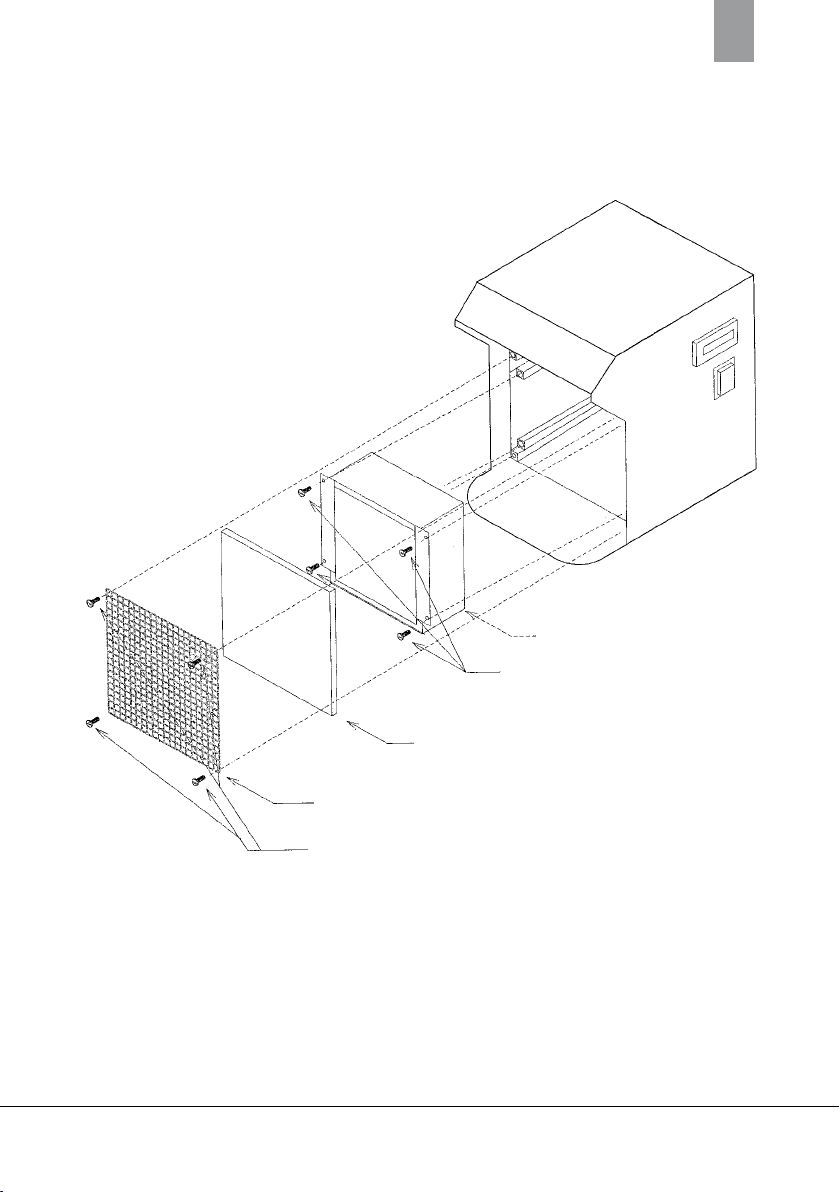

Filterkassette mit

Staub- und Aktivkohlefilter

REF 072-001-30

Schrauben Nr. 2

Schrauben Nr. 1

Vorfilter (auswaschbar)

Schutzgitter

8

Dear customer

Thank you for choosing a quality product from Dentaurum.

It is essential to read these instructions carefully and adhere to them to ensure safe,

efficient use and ensure that you and your patients gain full benefit.

Instructions for use cannot describe every eventuality and possible application. In case of

questions or ideas, please contact your local representative.

As our products are regularly upgraded, we recommend that you always carefully read

the current instructions for use supplied with the product and stored in the internet at

www.dentaurum.com, even though you frequently use the same product.

1. Manufacturer

Dentaurum GmbH & Co. KG I Turnstr. 31 I 75228 Ispringen I Germany

2. Safety information

Read through the instructions for installing and operating the unit carefully before

switching it on.

2.1 Intended use

The suction unit is only intended for sucking out vapors when working with hazardous

materials in the dental/ orthodontic laboratory. The use of the unit for any other purpose

is prohibited. The use of the unit for its correct purpose also includes compliance with all

the instructions contained in this handbook.

2.2 Danger symbols and markings

In the instructions for use, the following symbols are used to indicate sources of

danger to the user:

This symbol indicates direct danger to the life or health of the user. Disregarding

this warning may involve a serious risk to health.

This symbol indicates important safety instructions.Disregarding this warning may

cause damage to the unit and/ or other property.

This symbol gives important information on the correct use of the unit. Disregarding

this information may cause the unit to malfunction.

9

3. General notes and disposal

When a Dentaurum product is finally no longer in use, the disposal regulations of that

particular country apply. Dentaurum or the dental trade is available to answer questions

regarding the correct disposal of any specific product.

Note:

This symbol indicates that products with this marking should not be disposed

of together with household garbage. The legislator does not allow commercial

customers to return electronic waste via municipial collection points. Further

information is available through Dentaurum or the dental trade.

4. Description and usage

The suction unit helps to protect against vapors, when working with hazardous materials

in the dental/ orthodontic laboratory. A potentially harmful situation can be avoided

from the start. The suction unit is user-friendly and helps prevent gangers arising from

chemical substances.

Please note that optimal performance of suction can only be assured with a

periodically maintained device. Especially the filter cartridge has to be replaced

at regular intervals.

Also follow national regulations on compliance with emission limits of harmful

substances, at the workplace.

5. Technical data

Mains connection 230 V 50/ 60 Hz REF 072-001-00

115 V 50/ 60 Hz REF 072-002-00

Rated power 100W

Dimensions (W x H x D) 225 x 260 x 260 mm

EN

10

6. Commissioning of the suction unit

Should you notice any damage which may have occurred in transit, notify the dealer you

got the unit from without delay.

Before using the unit, ensure that the power supply voltage corresponds to the

operating voltage stated on the rating plate on the back of the unit.

Before you use the device for the first time, remove the protective foil on the plate.

After connection to the mains (230 V) the unit is ready for operation. After turning the

main switch the light is switched on automatically and the suction operation runs for

about 5 sec.

The suction operation is started automatically during works in the working area via

photoelectric switch. On completion of the working procedure the suction operation is

stopped after about 5 sec. The operating hours counter is reset using the red button. After

the suction unit has been switched on, the entire operating time is displayed for approx.

10 sec. Change the filter cartridge after 50 operating hours or once a year.

Fig. 1

Photoelectric

switch

Working hour meter

Change filter cartridge

after about 50 hours

Main switch

Working area

If any item lies in the working area, it will be identified by the photoelectric switch

pin; the unit will not be switched off automatically.

For safety reasons, it is not allowed to operate with an open flame in the

working area (Fire hazard).

11

EN

7. Care and maintenance

The unit is maintenance-free. If required, wipe case and working area with dry or

moistened cloth. Do not use any aggressive detergents!

8. Filter change

1. Disconnect the unit from the mains.

2. After releasing the 4 screws (Fig. 3) the protective grating and the preliminary filter

(Fig. 4) can be removed.

The preliminary filter should be cleaned depending on the level of contamination.

3. After releasing the 4 screws (Fig. 5) the filter cartridge can be changed.

The filter cartridge must be changed after about 50 hours of operation.

Fig. 2 Fig. 3

Fig. 4 Fig. 5

Fig. 6

12

9. Availability

Suction unit with charcoal filter

230 V REF 072-001-00

115 V REF 072-002-00

Filter cartridge REF 072-001-30

10. Quality information

Dentaurum ensures a faultless quality of the products manufactured by us. These

recommendations are based upon our own experiences. The user himself is responsible

for the processing of the products. Responsibility for failures cannot be taken, as we

have no influence on the processing on site.

11. Explanation of symbols used on the label

Please refer to the label. Additional information can be found at

www.dentaurum.com (Explanation of the symbols used on the label

REF 989-313-00).

12. CE-Declaration of conformity

We confirm through the CE marking on the rating plate compliance with the EMV

Directives 89/336 /EEC, Low-voltage Directive 73/ 23/ EEC and CE Marking Mandatory

Directive 93/68 /EEC.

In the event of any modification of the product without our approval this declaration will

become invalid and the warranty will extinct.

13

EN

Filtercartridge with

dust and charcoal filter

REF 072-001-30

Screws No. 2

Screws No. 1

Preliminary filter (replaceable)

Protective grating

14

.....................................................................................................................................

15

.....................................................................................................................................

IN

989-447-60 Printed by Dentaurum Germany 01/17/B/R1-7

 Informationen zu Produkten und Serviceleistungen finden Sie

unter www.dentaurum.com

 For more information on our products and services,

please visit www.dentaurum.com

Stand der Information I Date of information: 01/17

Änderungen vorbehalten I Subject to modifications

Dentaurum Group

Germany I Benelux I España I France I Italia I Switzerland I Australia I Canada I USA

and in more than 130 countries worldwide.

DENTAURUM

QUALITY

WORLDWIDE

UNIQUE

Turnstr. 31 I 75228 Ispringen I Germany I Tel. + 49 72 31/803-0 I Fax + 49 72 31 /803-295

www.dentaurum.com I [email protected]

DENTAURUM 072-001-00 User manual

Popular Industrial Equipment manuals by other brands
