Desoutter KA165BY User manual

Part no
Issue no
Series no
Date
Page
Desoutter - ZAC de la Lorie - 38 rue Bobby Sands
BP 10273 - 44818 Saint-Herblain Cedex - France
6159946990
03
B
04/2010
1 / 44
www.desouttertools.com
Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - Προσοχή
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions (Item number:
6159943570). The features and descriptions of our products are subject to change without
prior notice.
Page 8
Page 38
Avant toute utilisation ou intervention sur l’outil, veillez à ce que les informations suivantes
ainsi que les instructions fournies dans le guide de sécurité (Code article : 6159943570)
aient été lues, comprises et respectées. Les caractéristiques et descriptifs de nos produits
sont susceptibles d'évolution sans préavis de notre part.
Page 10
Page 38
Antes de utilizar la herramienta o intervenir sobre ella, asegúrese de que la información
que figura a continuación, así como las instrucciones que aparecen en la guía de
seguridad (Código artículo: 6159943570) han sido leídas, entendidas y respetadas. Las
carasterísticas y descripción de nuestros productos pueden evolucionar sin previo aviso
por parte nuestra.
Página 12
Página 38
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 6159943570) gelesen und verstanden wurden. Die
Eigenschaften und Beschreibungen unserer Produkte sind der Weiterentwicklung
unterworfen und bedürfen keiner vorherigen Benachrichtigung unsererseits.
Seite 14
Seite 38
Prima di qualsiasi utilizzazione o intervento sull’attrezzo, verificate che le informazioni che
seguono e le istruzioni contenute nella guida di sicurezza (Codice articolo: 6159943570)
siano state lette, comprese e rispettate. Le caratteristiche e le descrizioni dei nostri
prodotti sono soggette a cambiamenti senza preavviso da parte nostra.
Pagina 16
Pagina 39
Antes de utilizar ou intervir na ferramenta, leia atentamente e respeite as informações
seguintes assim como as instruções fornecidas no manual de segurança (Código artigo:
6159943570). As características e descrições dos nossos produtos estão sujeitas a
evoluções sem aviso prévio.
Pág. 18
Pág. 39
Lue huolellisesti seuraavat ohjeet samoin kuin turvallisuusohjeet (Tuotekoodi :
6159943570) ennen työkalun käyttöönottoa. Tämän laitteen ominaisuudet ja selostus
voivat muuttua ilman erillistä huomautusta.
Sivu 20
Sivu 39
Läs noga igenom dessa säkerhetsinstruktioner liksom anvisningarna i säkerhetsguiden
(Artikelkod: 6159943570) innan du börjar använda verktyget. Egenskaperna hos och
beskrivningen av våra produkter kan undergå förändringar utan föregående meddelande
från vår sida.
Sida 22
Sida 39
Før enhver bruk eller reparasjon av verktøyet skal de følgende instruksjonene og
forskriftene i sikkerhetsheftet (artikkelnummer: 6159943570) leses nøye. Spesifikasjonene
og beskrivelsene av våre produkter kan endres uten at vi informerer spesielt om dette.
Side 24
Side 40
KA165BY

Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - Προσοχή
Læs omhyggeligt, forstå og overhold disse instruktioner samt sikkerhedsforskrifterne
(Varenummer: 6159943570), inden værktøjet tages i brug eller repareres. Vi forbeholder
os ret til uden varsel at ændre egenskaberne for og beskrivelserne af vore produkter.
Side 26
Side 40
Voor gebruik of demontage van het gereedschap altijd eerst zekerstellen dat de
navolgende informatie evenals de geleverde veiligheidsinstructies (Code artikel:
6159943570) gelezen, begrepen en in acht genomen zijn. De eigenschappen en
omschrijvingen van onze producten kunnen zonder voorafgaande kennisgeving
onzerzijds ontwikkelingen ondergaan.
Blz 28
Blz 40
Πριν από οποιαδήποτε χρήση ήεπέμβαση στο εργαλείο, διαβάστε προσεκτικά,
κατανοήστε και τηρήστε τις παρακάτω πληροφορίες, καθώς και τις οδηγίες που
περιλαμβάνονται στο εγχειρίδιο ασφαλείας (Κωδικός προϊόντος: 6159943570). Τα
χαρακτηριστικά και οι περιγραφές των προϊόντων μας μπορούν να τροποποιούνται χωρίς
προηγούμενη ειδοποίηση.
Σελίδα 30
Σελίδα 40

Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 3 / 44

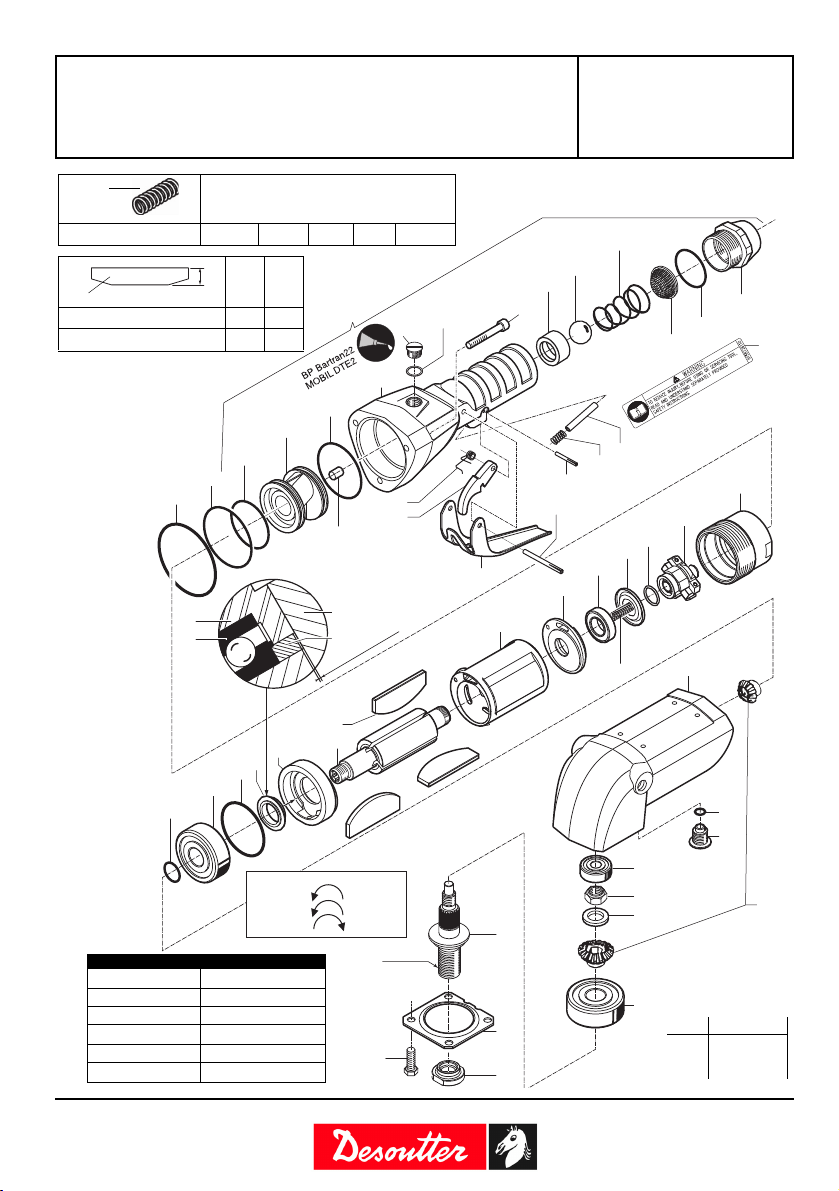

KA165BY
33
5/8"-11f
2
5
3
4
6
7
8
910
11
12
13
14
17
15
16
18
19
21
22 24
25
26
27
29
28
30
31
23
32
34
35
36
37
39
40
1
38 41
42
43
44
45
46
47
48
49
50
20
35
32
37
34
0,05 mm
0,002 "
51
101
24 /40
25 /32
44 /47
60 N.m
30 N.m
40 N.m
*
*
Tightening direction Kiristyssuunta
Sens de serrage Åtdragningsriktning
Sentido de apriete Tilstrammingsretning
Anziehrichtung Tilspændingsretning
Senso di serraggio Schroefrichting
Sentido de aperto Φορά σύσφιξης
inch mm
H maxi 0.59 15
H mini 0.49 12.5
33
H
KA165BY
rpm 6 500
W (hp) 1 200 (1.61)
Governor spring / Ressort de régulateur
Muelle de regulador / Feder des Reglers
KA165BY 6,500 rpm Green Vert Verde Grün
28

Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 4 / 44
KA165BY
Item New part no Qty Specifics parts Description Désignation
Rep Réf. standard Qté Pièces spécifiques
1 395.72 1 Complete back head Chapeau AR complet
2 730.131 1 Adapter Bague 28x1.5M 1/2"BSP
3 6156581150 1 O ring Joint torique
4 744.09 1 Strainer Tamis
5 681.22 1 Spring Ressort de bille
6 770.20 1 Ball Bille
7 321.88 1 Seat Siège de bille
8 616.55 3 Screw Vis
9 614.02 1 Screw Vis
10 650.16 1 O ring Joint
11 790.11 1 Pin Aiguille
12 681.25 1 Spring Ressort
13 790.27 1 Pin Aiguille
14 638.07 1 Roll pin Goupille
15 681.21 1 Spring Ressort
16 321.86 1 Latch lever Verrou
17 321.87 1 Lever Levier
18 307.110 1 Back head Chapeau AR
19 658.112 1 O ring Joint torique
20 321.72 1 Oil tank Réservoir d'huile
21 658.130 1 O ring Joint torique
22 658.114 1 O ring Joint torique
23 658.81 1 O ring Joint torique
24 321.142 1 Governor housing Boîtier de régulation
25 457.17 1 Governor Régulateur
26 658.64 1 O ring Joint torique
27 557.80 1 Flange Flasque
28 681.38 1 Spring of governor Ressort de régulateur
29 758.37 1 Ball bearing Roulement
30 422.118 1 Rear plate-end Joue AR
31 400.106 1 Liner Cylindre
32 426.44 1 Rotor Rotor
33 434.40 3 Blade Palette
34 420.125 1 Front plate-end Joue AV
35 661.89 1 Ring Bague de joue
36 658.99 1 O ring Joint torique
37 758.38 1 Ball bearing Roulement
38 657.10 1 O ring Joint torique
39 399.30 1 Gears Couple conique (44)

Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 5 / 44
KA165BY
40 6153962790 1 Motor casing Carter turbine
41 658.91 1 O ring Joint torique
42 746.52 1 Drain plug Raccord de
décompression
43 750.08 1 Ball bearing Roulement
44 605.57 1 Nut Ecrou Nylstop
45 640.30 1 Washer Rondelle
46 758.27 1 Ball bearing Roulement
47 6155011000 1 Shaft Arbre porte-meule
48 645.72 1 Lock washer Plaque de fermeture
49 612.24 4 Screw Vis
50 6155031490 1 Flange Flasque AR
51 675.06 1 Oiler Graisseur
101 6158726110 1 Warning instruction Etiquette instructions
Item New part no Qty Specifics parts Description Désignation
Rep Réf. standard Qté Pièces spécifiques

Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 6 / 44
KA165BY
Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
60 6157040140 1 1/2" air hose nipple for 5/8"
ID hose
Busette 1/2" pour tuyau Ø int.
15 mm
61 6155760660 1 Vibration-damping side
handle
Poignée latérale antivibratile
61
60

Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 7 / 44
KA165BY

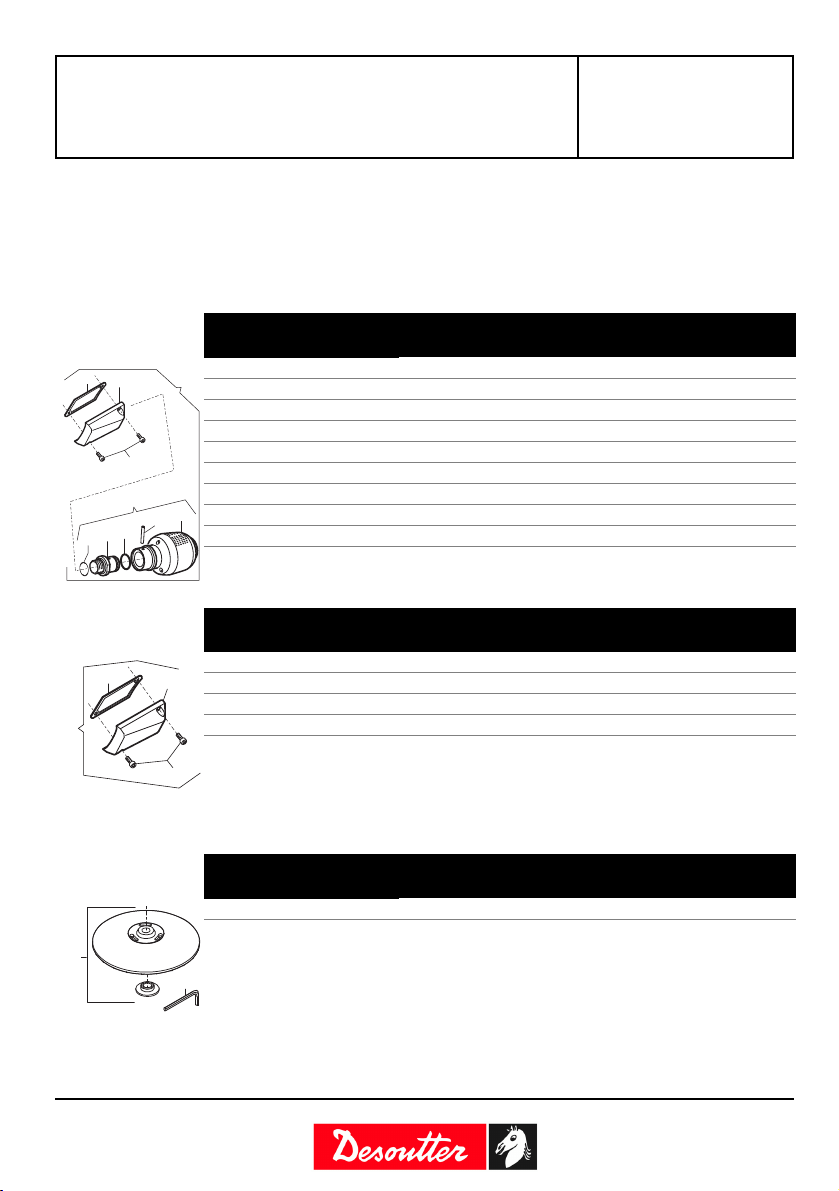

Optional accessories Accessoires en option Accesorios opcionales
Optionales Zubehör Accessori in opzione Acessórios em opção
Lisävarusteet Tillbehör som tillval Tilbehør som ekstrautstyr
Ekstra tilbehør Optionele accessoires Προαιρετικά εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
62 615 399459 0 1 Complete silencer kit Kit silencieux complet
63 399.463 1 Complete silencer Silencieuxcomplet
64 399.736 1 Silencer Silencieux
65 637.50 1 Roll pin Goupille
66 658.164 1 O ring Joint torique
67 730.172 1 Adapter Bague de raccordement
68 658.246 1 O ring Joint torique
69 574.19 1 Collector Collecteur
70 656.54 1 Gasket Joint papier
71 616.99 2 Screw Vis
6564
66
67
68
69
71
63
62
70
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
72 615 399298 0 1 Complete silencer kit Kit silencieux complet
73 574.24 1 Silencer Silencieux
74 656.54 1 Gasket Joint papier
75 616.99 2 Screw Vis
73
75
74
72
Ø 7" (Ø 180) Sanding with spiracool pad (max. 8,500 rpm)
Ponçage avec plateau spiracool (8 500 tr/min maxi)
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
76 S091836 1 Spiracool pad Plateau spiracool complet
77 615 802061 0 1 Hex. key 5/16" Clé hex. 8 mm
77
76

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 8 / 44

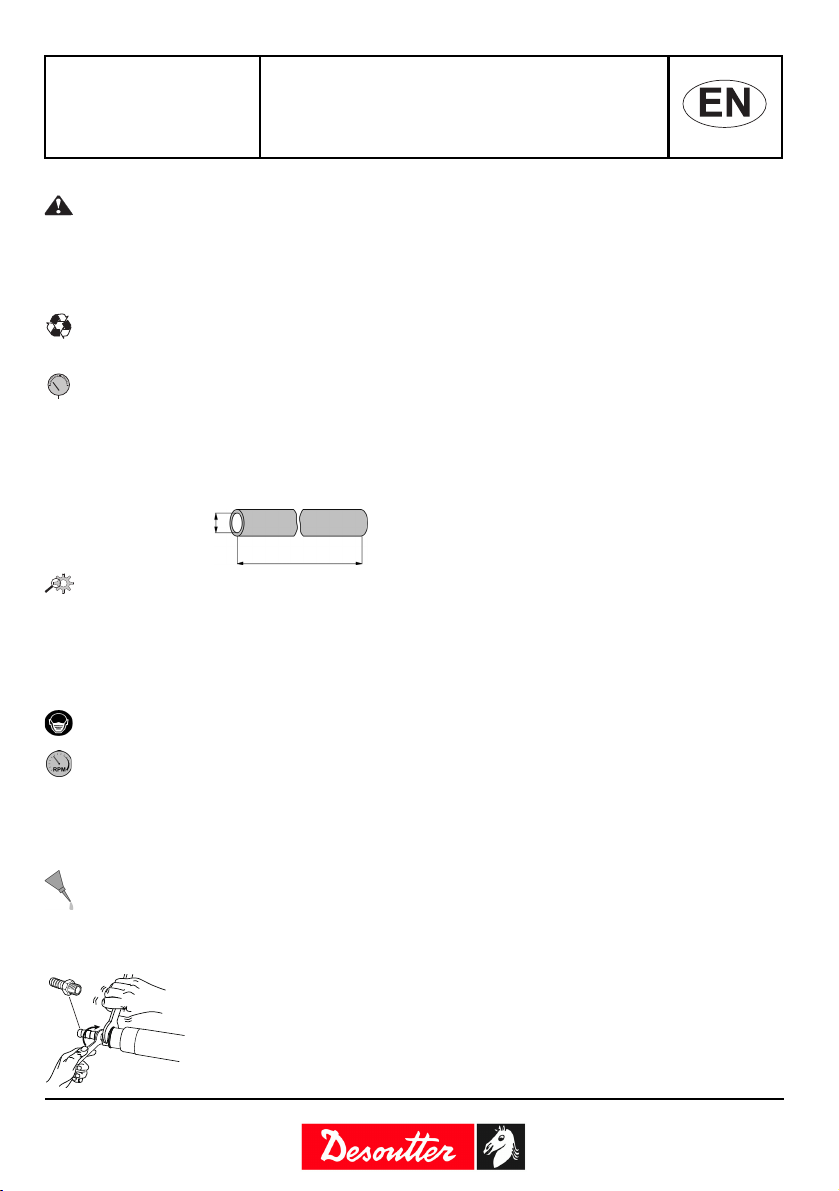

INSTRUCTIONS
This product is designed for removing or
polishing material using abrasives or
polishing attachments. No other use permitted. For
professional use only. Before servicing the power
tool, the supply of compressed air must be
disconnected or shut off.
When disposing of components, lubricants,
etc., ensure that the relevant safety
procedures are carried out.
The tool is designed for a working pressure of
6.3 bar (90 psig). The compressed air must
be clean. The installation of a filter is
recommended. For maximum efficiency and
performance, comply with the specification of the
air hose (antistatic hose). (Refer to figure no.1 for
compressed air connection)
To obtain maximum efficiency from the
pneumatic tool, preserve its features and
avoid repeated repairs, a routine inspection and
repair programme are recommended at least every
500 hours, the intervals between the various
inspections depending on the amount of exertion
on the power tool.
For dust extraction, please contact your local
sales.
Check the free speed of the tool at regular
intervals and after each operation or
maintenance task. Remove the abrasive to check
the speed. The maximum allowed speed shown on
the tool must not be exceeded and the vibration
level must not be excessive.
This tool is fitted with blades which can
operate without lubricated air. However, a
small amount of oil allows the tool to provide
full power and lengthens its life.The use of dry air
with no trace of oil may reduce the life of blades.
© Copyright 2008, Desoutter St Herblain France
All rights reserved. Any unauthorized use or
copying of the contents or part thereof is prohibited.
This applies in particular to trademarks, model
denominations, part numbers and drawings. Use
only authorized parts. Any damage or malfunction
caused by the use of unauthorised parts is not
covered by Warranty or Product Liability.
ømini mm = 15 (5/8”)
7mmax.

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 9 / 44
DISASSEMBLY AND REASSEMBLY INSTRUCTIONS
Disconnect the machine from the
compressed air supply. Remove all
accessories.
Before disassembling the machine, decompress
the air from the oil tank by loosening and re-
tightening the screw (614.02).
At each disassembly of the governor, clean the
spring housing, check the condition of the spring
and re-lubricate it carefully.
The governor has a calibrated spring which
can only be replaced by an original spare
part.
When re-assembling, always position the cylinder
exhaust on the opposite side of the turbine
housing.

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 10 / 44
INSTRUCTIONS
Ce produit est conçu pour le ponçage ou
l'enlèvement de matière au moyen d'abrasifs
ou d'accessoires de ponçage. Aucune autre
utilisation n'est autorisée. Réservé à un usage
professionnel. Avant toute intervention sur la
machine, débrancher l'outil du réseau d'air
comprimé ou couper celui-ci.
Pour l'élimination des composants,
lubrifiants, etc., assurez-vous que les
procédures de sécurité sont respectées.
L'outil est étudié pour une pression
d'utilisation de 6,3 bar (90 psig). L'air
comprimé doit être propre. L'installation d'un filtre
est recommandée. Pour un maximum d'efficacité
et de rendement, les caractéristiques du tuyau
d'alimentation en air (tuyau anti-statique) devront
être respectées. (Raccordement air comprimé voir
dessin N°1)
Pour obtenir un maximum d'efficacité de
l'outil pneumatique, conserver ses
caractéristiques et éviter des réparations
successives, il est recommandé d'établir un
programme d'inspection et de réparation de cet
outil toutes les 500 heures. La périodicité de ces
inspections dépend de la sévérité du travail à
effectuer.
Pour les systèmes d'aspiration de
poussières, merci de contacter votre
revendeur.
Contrôler la vitesse à vide de l'outil à
intervalles réguliers et après chaque
utilisation ou entretien. Retirer l'abrasif pour
contrôler la vitesse. La vitesse maximum autorisée
marquée sur l'outil ne doit pas être dépassée et le
niveau de vibration ne doit pas être excessif.
Cet outil est équipé de palettes pouvant
fonctionner sans air lubrifié. Toutefois une
petite quantité d'huile permet à l'outil de
fournir toute sa puissance et prolonge sa durée de
vie. L'utilisation d'air asséché ne comportant
aucune trace d'huile peut réduire la durée de vie
des palettes.
© Copyright 2008, Desoutter St Herblain France
Tous droits réservés. Tout usage illicite ou copie
totale ou partielle sont interdits. Ceci s'applique
plus particulièrement aux marques déposées,
dénominations de modèles, numéros de pièces et
schémas. Utiliser exclusivement les pièces
autorisées. Tout dommage ou mauvais
fonctionnement causé par l'utilisation d'une pièce
non autorisée ne sera pas couvert par la garantie
du produit et le fabricant ne sera pas responsable.
7mmax.
ømini mm = 15 (5/8”)

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 11 / 44
INTRUCTIONS DE DEMONTAGE ET DE REMONTAGE
Débrancher la machine du réseau d'air
comprimé. Retirer les accessoires.
Avant de démonter la machine, décompresser l'air
du réservoir d'huile en dévissant et revissant la vis
(614.02).
A chaque démontage du régulateur, nettoyer le
logement du ressort, vérifier l'état de celui-ci et le
regraisser soigneusement.
Le régulateur possède un ressort taré qui ne
peut être remplacé que par une pièce
détachée d'origine.
Lors du remontage, placer toujours l'échappement
du cylindre à l'opposé de celui du carter turbine.

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 12 / 44
INSTRUCCIONES
Esta herramienta ha sido diseñada para el
lijado o el arranque de material por medio de
abrasivos o de accesorios de lijado. Cualquier otra
utilización no está autorizada. Reservado para un
uso profesional. Antes de intervenir por cualquier
motivo sobre la máquina, desconecten la
herramienta de la red de aire comprimido o cierren
la llegada de aire.
Para la eliminación de los componentes,
lubrificantes, etc… comprueben que las
normas de seguridad han sido respetadas.
La herramienta ha sido diseñada para una
presión de utilización de 6,3 bar (90 psig). El
aire comprimido debe estar limpio. Les
recomendamos instalen un filtro. Para que la
eficacia y el rendimiento sean óptimos, respeten
las características de la manguera de alimentación
de aire (tubo antiestático). (Conexión aire
comprimido véase dibujo N°1)
Para conseguir la mayor eficacia por parte de
la herramienta neumática, para que conserve
sus características y evitar repetidas reparaciones,
les recomendamos establezcan un programa de
inspección y reparación de dicha herramienta cada
500 horas. La periodicidad de dichas inspecciones
depende de lo duro que sea el trabajo que tienen
que efectuar.
Para los sistemas de aspiración de polvos,
por favor contacten a su vendedor.
Controlen la velocidad de la herramienta en
vacío cada tanto tiempo y después de
haberla utilizado o de cualquier operación de
mantenimiento. Para controlar la velocidad retiren
el abrasivo. No rebasen la velocidad máxima
autorizada que figura en la herramienta. El nivel de
ruidos no debe ser excesivo.
Las aletas de esta herramienta pueden
funcionar con aire sin lubricar. A pesar de
todo, una pequeña cantidad de aceite le
permite a la herramienta dar toda su potencia y
alarga su duración de vida. La utilización de aire
seco sin nada de aceite puede reducir la duración
de vida de las aletas.
© Copyright 2008, Desoutter St Herblain France
Reservados todos los derechos. Está prohibido
todo uso indebido o copia de este documento o
parte del mismo. Esto se refiere especialmente a
marcas comerciales, denominaciones de modelos,
números de piezas y dibujos. Utilicen
exclusivamente piezas de repuesto autorizadas.
Cualquier daño o defecto de funcionamiento
causado por el uso de piezas no autorizadas
queda excluído de la garantía o responsabilidad
del fabricante.
7mmax.
ømini mm = 15 (5/8”)

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 13 / 44
INSTRUCCIONES DE DESMONTAJE Y MONTAJE
Desconecten la máquina de la red de aire
comprimido. Retiren los accesorios.
Antes de desmontar la máquina, descompriman el
aire del depósito de aceite aflojando y volviendo a
pretar el tornillo (614.02).
A cada vez que desmonten el regulador, limpien el
alojamiento del muelle, comprueben su buen
estado y engrásenlo cuidadosamente.
El regulador posee un muelle tarado que sólo
podrá ser sustituido por una pieza de
recambio de origen.
Al volver a montar, coloquen siempre el escape del
cilindro del lado opuesto al cárter turbina.

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 14 / 44
HINWEISE
Dieses Produkt ist für das Schleifen und die
spanabhebende Bearbeitung mit
Schleifmitteln bestimmt. Andere oder darüber
hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Nur für den industriellen
Einsatz. Vor Eingriffen an der Maschine das
Werkzeug vom Druckluftnetz abtrennen oder die
Druckluftzufuhr sperren.
Zur Entsorgung der Komponenten,
Betriebsstoffe, etc. die einschlägigen
Vorschriften beachten.
Das Werkzeug ist für einen Betriebsdruck
von 6,3 bar (90 psig) ausgelegt. Die Druckluft
muß sauber sein. Es wird empfohlen, einen Filter
einzubauen. Um ein Höchstmaß an Produktivität
und Betriebszuverlässigkeit zu erzielen, sind die
technischen Daten der Druckluftleitung
einzuhalten. (Druckluftanschluß siehe Bild 1).
Um ein Höchstmaß an Leistung des
Druckluftwerkzeuges zu erzielen, seine
Eigenschaften zu bewahren und wiederholte
Reparaturen zu vermeiden, wird alle 500
Betriebsstunden ein Inspektions- und
Wartungsprogramm empfohlen, wobei die
Häufigkeit der einzelnen Kontrollen von der
Schwere der Betriebsbedingungen abhängt.
Weitere Auskunft zu den
Staubabsaugsystemen erteilt Ihnen Ihr
Händler.
Die Leerlaufdrehzahl des Werkzeuges in
regelmäßigen Abständen und nach jedem
Einsatz überprüfen. Hierfür das Schleifmittel
ausbauen. Die am Werkzeug angegebene
Höchstdrehzahl darf nicht überschritten werden
und der Vibrationspegel darf nicht zu hoch sein.
Dieses Werkzeug ist mit Lamellen für den
Betrieb mit ölfreier Luft ausgerüstet. Mit einer
kleinen Menge Öl kann jedoch eine optimale
Leistung des Werkzeugs erzielt und seine
Standzeit verlängert werden. Der Einsatz völlig
ölfreier Luft kann die Lebensdauer der Lamellen
verkürzen.
© Copyright 2008, Desoutter St Herblain France
Alle Rechte vorbehalten. Unbefugtes Verwenden
oder Kopieren des Inhalts bzw. von Teilen des
Inhalts ist verboten. Dies gilt insbesondere für
Warenzeichen, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur die
zugelassenen Ersatzteile verwenden. Schäden
oder Funktionsstörungen, die durch die
Verwendung nicht zugelassener Ersatzteile
entstehen, sind von der Garantieleistung und der
Produkthaftung ausgeschlossen.
7mmax.
ømini mm = 15 (5/8”)

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 15 / 44

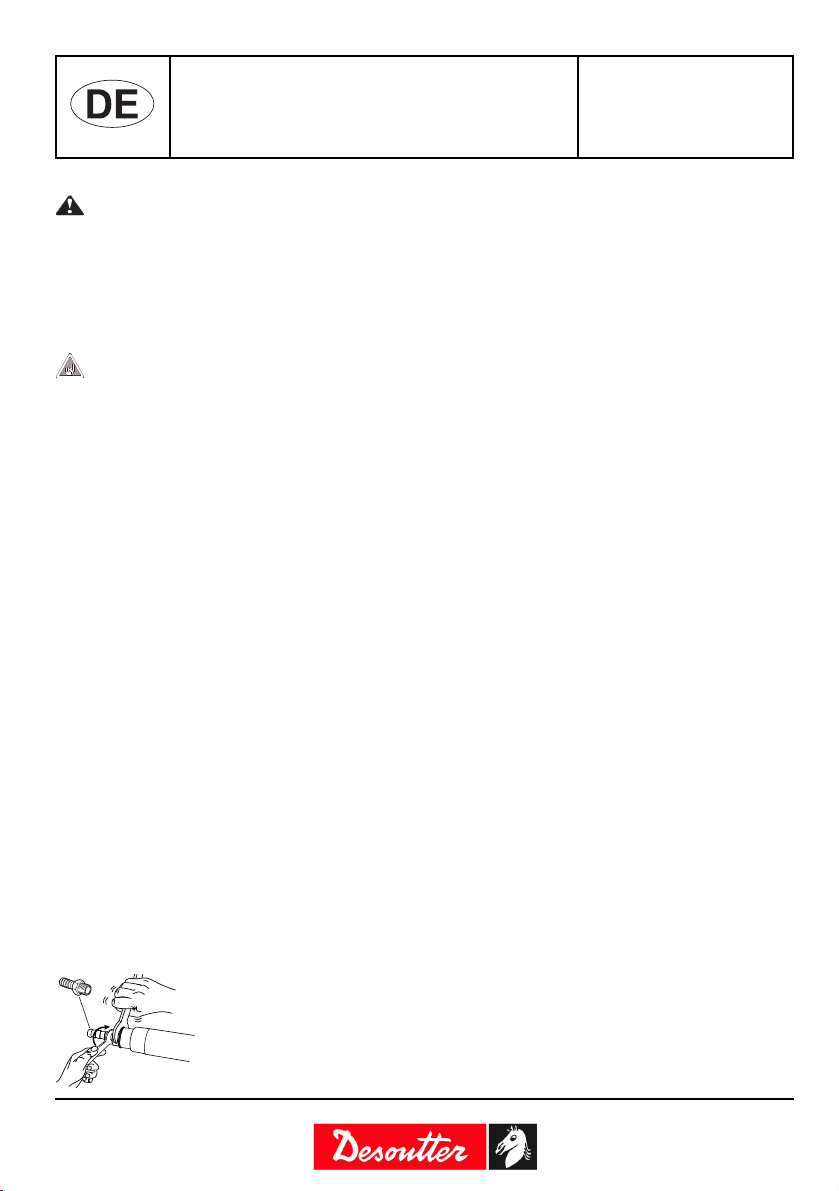

AUSBAU UND WIEDEREINBAU
Maschine vom Druckluftnetz abtrennen.
Zubehör entfernen.
Vor der Demontage der Maschine durch Lösen und
Wiederanziehen der Schraube (614.02) den
Luftdruck im Ölbehälter abbauen.
Bei jedem Reglerausbau die Lagerung der Feder
reinigen, die Feder auf einwandfreien Zustand
überprüfen und sorgfältig schmieren.
Der Regler ist mit einer tarierten Feder
ausgerüstet, die nur durch ein Originalteil
ersetzt werden darf.
Beim Wiedereinbau den Auspuff des Zylinders
stets entgegengesetzt dem Auspuff des
Turbinengehäuses einsetzen.

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 16 / 44
ISTRUZIONI
Questo prodotto è concepito per la
pomiciatura o la rimozione di materia
utilizzando abrasivi o accessori di pomiciatura. Non
è autorizzato nessun altro uso. Riservato per uso
professionale. Prima di qualsiasi intervento sulla
macchina, disinserire l'attrezzo dalla rete di aria
compressa o spegnerlo.
Per l'eliminazione degli elementi, lubrificanti,
ecc… accertatevi che siano rispettate le
procedure di sicurezza.
L'attrezzo è studiato per una pressione di
utilizzazione di 6,3 bar (90 psig). L'aria
compressa deve essere pulita. Si raccomanda
l'installazione di un filtro. Per un massimo di
efficacia e di rendimento, dovranno essere
rispettate le caratteristiche del tubo di
alimentazione d'aria. (Raccordo aria compressa
vedere disegno N°1).
Per ottenere un massimo di efficacia
dell'attrezzo pneumatico, conservare le sue
caratteristiche ed evitare riparazioni successive, si
raccomanda di stabilire un programma di ispezione
e di riparazione di questo attrezzo. La periodicità di
queste ispezioni dipende dalla severità del lavoro
da effettuare ogni 500 ore.
Per i sistemi d'aspirazione di polveri,
mettetevi in contatto con il vostro rivenditore.
Controllare la velocità a vuoto della macchina
ad intervalli regolari e dopo ogni utilizzazione.
Ritirare l'abrasivo per controllare la velocità. La
velocità massima autorizzata contrassegnata sulla
macchina non deve essere superata.
Questo attrezzo è dotato di palette che
possono funzionare senza aria lubrificata.
Tuttavia una piccola quantità di olio permette
all'attrezzo di fornire tutta la sua potenza e
prolunga la sua durata di vita. L'utilizzazione di aria
secca senza nessuna traccia di olio può ridurre la
durata di vita delle palette.
© Copyright 2008, Desoutter St Herblain France
Tutti i diritti riservati. E' vietata la riproduzione totale
o anche solo parziale del presente documento
salvo previa autorizzazione, specialmente per
quanto concerne i marchi depositati, le
denominazioni dei modelli, i numeri di codice e le
illustrazioni. Si raccomanda di impiegare
esclusivamente pezzi di ricambio autorizzati. Gli
eventuali danni o difetti di funzionamento dovuti
all'uso di pezzi di ricambio non autorizzati non sono
coperti dalla garanzia e il fabbricante non sarà
ritenuto responsabile.
7mmax.
ømini mm = 15 (5/8”)

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 17 / 44
ISTRUZIONI PER LO SMONTAGGIO ED IL RIMONTAGGIO
Scollegare la macchina dalle rete d'aria
compessa. Ritirare gli accessori.
Prima di smontare la macchina, decomprimere
l'aria del serbatoio dell’olio svitando e avvitando
nuovamente la vite (614.02).
Ad ogni smontaggio del regolatore, pulire l'alloggio
della molla, verificarne accuratamente lo stato e
ingrassarlo accuratamente..
Il regolatore possiede una molla tarata che
può essere sostituita solo con un pezzo di
ricambio originale.
Al momento del rimontaggio, porre sempre lo
scappamento del cilindro all'opposito di quello della
protezione della turbina.

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 18 / 44

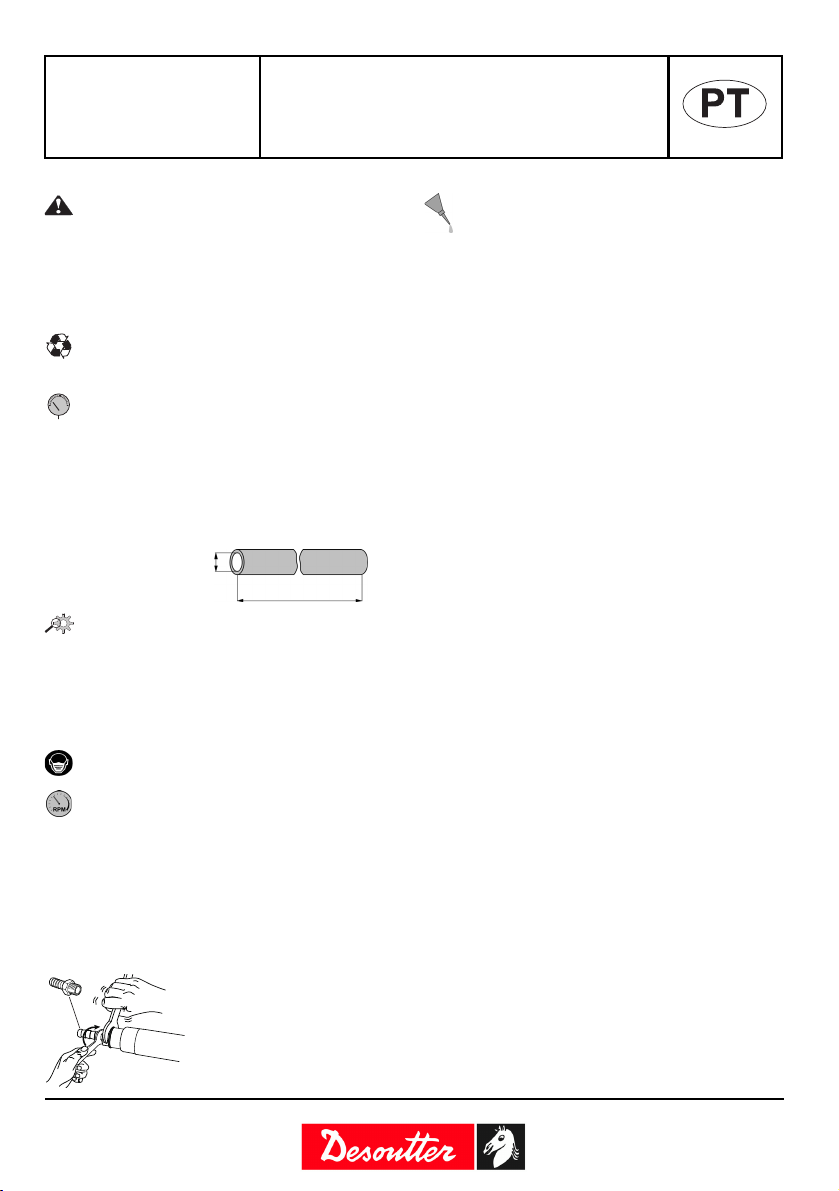

INSTRUÇÕES
Este produto foi concebido para lixar ou
remover matéria por meio de abrasivos ou
acessórios de lixar. Não é autorizada nenhuma
outra utilização. Reservado a uso profissional.
Antes de qualquer intervenção na máquina,
desligar a ferramenta da rede de ar comprimido ou
cortar a alimentação em ar.
Para a eliminação dos componentes,
lubrificantes, etc. certificar-se que os
processos de segurança são respeitados.
A ferramenta foi estudada para uma pressão
de utilização de 6,3 bar (90 psig). O ar
comprimido deve ser limpo. É aconselhável
instalar um filtro. Para eficácia e rendimento
máximos, as características do tubo de
alimentação em ar (tubo anti-estática) devem ser
respeitadas. (Ligação de ar comprimido ver
desenho N°1).
Para obter o máximo de eficácia da
ferramenta pneumática, conservar suas
características e evitar as reparações sucessivas,
é aconselhável definir um programa de inspeção e
de reparação desta ferramenta cada 500 horas. A
periodicidade dessas inspeções depende da
severidade do trabalho a efetuar.
Para os sistemas de aspiração de poeiras,
queira contatar seu fornecedor.
Controlar a velocidade em vazio da máquina,
a intervalos regulares e depois de cada
utilização ou manutenção. Retirar o abrasivo para
controlar a velocidade. A velocidade máxima
autorizada marcada na máquina não deve ser
ultrapassada e o nível de vibração não deve ser
excessivo.
Esta ferramenta está equipada com palhetas
que podem funcionar sem ar lubrificado. No
entanto, uma pequena quantidade de óleo
permite que a ferramenta forneça toda sua
potência e prolonga sua vida útil. A utilização de ar
seco não comportando nenhum vestígio de óleo
pode reduzir a vida útil das palhetas.
© Copyright 2008, Desoutter St Herblain France
Todos os direitos são reservados. É proibida
qualquer utilização ilícita ou cópia total ou parcial.
Isto aplica-se particularmente a marcas
registradas, denominações de modelos, número
de peças e desenhos. Utilizar apenas peças
autorizadas. Qualquer dano ou funcionamento
defeituoso provocado pela utilização de peças não
autorizadas não será coberto pela garantia do
produto e o fabricante não será responsável.
7mmax.
ømini mm = 15 (5/8”)

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 19 / 44
INSTRUÇÕES DE DESMONTAGEM E DE MONTAGEM
Desligar a máquina da rede de ar
comprimido. Retirar os acessórios.
Antes de desmontar a máquina, descomprimir o ar
do reservatório de óleo desapertando e apertando
o parafuso (614.02).
Em cada desmontagem do regulador, limpar o
alojamento da mola, verificar o estado e lubrificar
cuidadosamente a mola.
O regulador possui uma mola calibrada que
só pode ser substituída por uma peça
sobressalente de origem.
Ao montar, colocar sempre o escape do cilindro no
lado oposto ao cárter turbina.

1
KA165BY
Part no 6159946990
Issue no 03
Series no B
Date 04/2010
Page 20 / 44

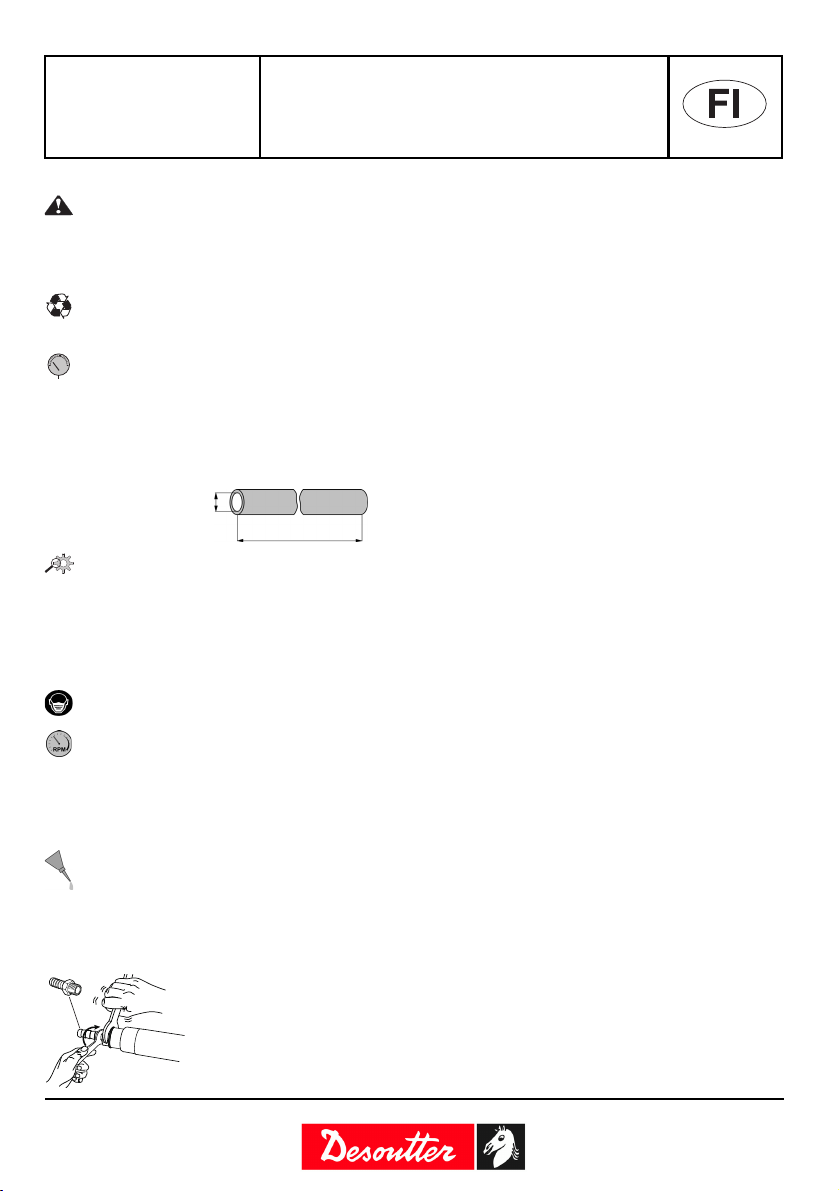

KÄYTTÖHJEET
Tämä tuote on suunniteltu hiontaan tai
materiaalin poistoon hioma-aineilla tai -
laitteilla. Muunlainen käyttö on kielletty. Tarkoitettu
ammattikäyttöön. Katkaise paineilman otto ennen
koneen huoltamista.
Komponenttien, jäteöljyjen jne.
hävittämisessä on noudatettava
turvallisuusmääräysten mukaista käytäntöä.
Työkalu on suunniteltu käytettäväksi 6,3 bar
(90 psig) paineella. Paineilman on oltava
puhdasta. Suodattimen asennus on suositeltavaa.
Maksimitehon ja -suorituksen aikaansaamiseksi
ilmaletkua (antistaattinen letku) koskevia
suosituksia on noudatettava. (Paineilman liitos,
katso kuva nro 1).
Paineilmatyökalun maksimitehon
saavuttamiseksi, teho-ominaisuuksien
säilyttämiseksi sekä turhien korjausten
välttämiseksi työkalulle on suositeltavaa tehdä
rutiinitarkastus- ja laatia korjausohjelma 500
käyttötunnin välein. Tarkastustiheys riippuu työn
vaikeusasteesta.
Pölynimujärjestelmien suhteen, ota yhteys
jälleenmyyjään.
Tarkista koneen tyhjäkäyntinopeus
säännöllisin väliajoin ja joka käyttökerran ja
huollon jälkeen. Poista työväline tai varuste
nopeuden tarkistamiseksi. Älä ylitä koneen sallittua
maksiminopeutta. Tärinävoimakkuuden ei tulisi olla
kohtuuton.
Tämä työkalu on varustettu toimivaksi ilman
öljyttyä paineilmaa. Pieni määrä öljyä
kuitenkin lisäisi laitteen tehoa ja käyttöikää.
Paineilman käyttö ilman öljyä saattaa pienentää
lapojen elinikää.
© Copyright 2008, Desoutter St Herblain France
Kaikki oikeudet pidätetään. Sisällön tai sen osien
luvaton käyttö tai kopiointi on kielletty. Tämä
koskee erityisesti tavaramerkkejä, mallimerkintöjä,
osanumeroita ja piirustuksia. Käytä ainoastaan
alkuperäisiä osia. Takuu tai tuotevastuu ei kata
muiden kuin alkuperäisten osien käytöstä
aiheutunutta vahinkoa tai vikaa.
7mmax.
ømini mm = 15 (5/8”)
