Desoutter KLA14 User manual

Part no
Issue no
Series no
Date
Page
Desoutter - ZAC de la Lorie - 38 rue Bobby Sands
BP 10273 - 44818 Saint-Herblain Cedex - France
6159943470
02
C
04/2010
1 / 32
www.desouttertools.com
Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - Προσοχή
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions (Item number:
6159943570). The features and descriptions of our products are subject to change without
prior notice.
Page 7
Page 21
Avant toute utilisation ou intervention sur l’outil, veillez à ce que les informations suivantes
ainsi que les instructions fournies dans le guide de sécurité (Code article : 6159943570)
aient été lues, comprises et respectées. Les caractéristiques et descriptifs de nos produits
sont susceptibles d'évolution sans préavis de notre part.
Page 8
Page 21
Antes de utilizar la herramienta o intervenir sobre ella, asegúrese de que la información
que figura a continuación, así como las instrucciones que aparecen en la guía de
seguridad (Código artículo: 6159943570) han sido leídas, entendidas y respetadas. Las
carasterísticas y descripción de nuestros productos pueden evolucionar sin previo aviso
por parte nuestra.
Página 9
Página 22
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 6159943570) gelesen und verstanden wurden. Die
Eigenschaften und Beschreibungen unserer Produkte sind der Weiterentwicklung
unterworfen und bedürfen keiner vorherigen Benachrichtigung unsererseits.
Seite 10
Seite 22
Prima di qualsiasi utilizzazione o intervento sull’attrezzo, verificate che le informazioni che
seguono e le istruzioni contenute nella guida di sicurezza (Codice articolo: 6159943570)
siano state lette, comprese e rispettate. Le caratteristiche e le descrizioni dei nostri
prodotti sono soggette a cambiamenti senza preavviso da parte nostra.
Pagina 11
Pagina 23
Antes de utilizar ou intervir na ferramenta, leia atentamente e respeite as informações
seguintes assim como as instruções fornecidas no manual de segurança (Código artigo:
6159943570). As características e descrições dos nossos produtos estão sujeitas a
evoluções sem aviso prévio.
Pág. 12
Pág. 23
Lue huolellisesti seuraavat ohjeet samoin kuin turvallisuusohjeet (Tuotekoodi :
6159943570) ennen työkalun käyttöönottoa. Tämän laitteen ominaisuudet ja selostus
voivat muuttua ilman erillistä huomautusta.
Sivu 13
Sivu 24
Läs noga igenom dessa säkerhetsinstruktioner liksom anvisningarna i säkerhetsguiden
(Artikelkod: 6159943570) innan du börjar använda verktyget. Egenskaperna hos och
beskrivningen av våra produkter kan undergå förändringar utan föregående meddelande
från vår sida.
Sida 14
Sida 24
Før enhver bruk eller reparasjon av verktøyet skal de følgende instruksjonene og
forskriftene i sikkerhetsheftet (artikkelnummer: 6159943570) leses nøye. Spesifikasjonene
og beskrivelsene av våre produkter kan endres uten at vi informerer spesielt om dette.
Side 15
Side 25
KLA14

Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - Προσοχή
Læs omhyggeligt, forstå og overhold disse instruktioner samt sikkerhedsforskrifterne
(Varenummer: 6159943570), inden værktøjet tages i brug eller repareres. Vi forbeholder
os ret til uden varsel at ændre egenskaberne for og beskrivelserne af vore produkter.
Side 16
Side 25
Voor gebruik of demontage van het gereedschap altijd eerst zekerstellen dat de
navolgende informatie evenals de geleverde veiligheidsinstructies (Code artikel:
6159943570) gelezen, begrepen en in acht genomen zijn. De eigenschappen en
omschrijvingen van onze producten kunnen zonder voorafgaande kennisgeving
onzerzijds ontwikkelingen ondergaan.
Blz 17
Blz 26
Πριν από οποιαδήποτε χρήση ήεπέμβαση στο εργαλείο, διαβάστε προσεκτικά,
κατανοήστε και τηρήστε τις παρακάτω πληροφορίες, καθώς και τις οδηγίες που
περιλαμβάνονται στο εγχειρίδιο ασφαλείας (Κωδικός προϊόντος: 6159943570). Τα
χαρακτηριστικά και οι περιγραφές των προϊόντων μας μπορούν να τροποποιούνται χωρίς
προηγούμενη ειδοποίηση.
Σελίδα 19
Σελίδα 26

Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 3 / 34
KLA14
10
30
39
38
16
31
28
8
13 27
18
7
36
26
32
29
24
1
34
22
19
23
33
42
20
21 35
15
25
2
3
5
9
12
6
37
14
17
4
40
4/16
17/14
30/17
31/12
38 / 1
30 N.m
*
KLA14
rpm 13 500
W (hp) 300 (0,4)
*
Tightening direction Kiristyssuunta
Sens de serrage Åtdragningsriktning
Sentido de apriete Tilstrammingsretning
Anziehrichtung Tilspændingsretning
Senso di serraggio Schroefrichting
Sentido de aperto Φορά σύσφιξης

Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 4 / 34
KLA14
Item New part no Qty Specifics parts Description Désignation
Rep Réf. standard Qté Pièces spécifiques
1 307.116 1 Cover (19-22-27-34) Chapeau à levier (19-22-
27-34)
2 312.59 1 Throttle valve Poussoir d'admission
3 321.58 1 Safety lever Levier de sécurité
4 399.373 1 Bevel gear Couple conique
5 400.115 1 Cylinder Cylindre
6 420.108 1 Front end plate Joue AV
7 422.125 1 Rear end plate (26) Joue AR (26)
8 426.57 1 Rotor Rotor
9 434.43 5 Vane Palette
10 501.59 1 Collet holder Arbre porte pince
12 566.211 1 Motor housing (13) Carter (13)
13 570.158 1 Sleeve Gaine
14 570.202 1 Angle head support Support de renvoi d'angle
15 574.22 3 Silencer Silencieux
16 575.99 1 Coupling sleeve Manchon d'accouplement
17 595.146 1 Angle housing (40) Nez à 90° (40)
18 605.20 1 Nut Écrou
19 624.53 1 Héli-coïl 1/4" BSP Héli-coïl 1/4" BSP
20 637.75 1 Pin Goupille
21 637.113 2 Pin Goupille
22 657.08 1 O ring Bague "R"
23 657.98 1 O ring Joint torique
24 658.52 1 O ring Joint torique
25 658.127 1 O ring Joint torique
26 660.32 1 End plate collar Bague de joue
27 666.61 1 Spacer Bague de blocage
28 666.97 1 Spacer Bague de blocage
29 671.70 1 Cover Bouchon
30 672.102 1 Cover Bouchon
31 672.108 1 Cover Bouchon
32 681.41 1 Spring Ressort
33 730.138 1 Adapter Raccord d'admission
34 744.12 1 Strainer Tamis
35 746.36 1 Adapter Raccord d'admission
36 750.05 1 Ball bearing Roulement
37 750.08 1 Ball bearing Roulement
38 758.48 1 Ball bearing Roulement
39 758.49 1 Ball bearing Roulement
40 785.30 1 Needle socket Douille à aiguille

Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 5 / 34
KLA14
Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
41 6155260790 1 Collet Ø6mm Pince Ø6mm
42 6157050090 1 1/4" air hose nipple for
6mm ID hose
Busette 1/4" pour tuyau Øint
6mm
43 6158010020 1 Flat wrech 25/64" Clé plate 10mm
44 6158010050 1 Flat wrech 14mm Clé plate 14mm
42
43 44
41

Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 6 / 34
KLA14
Optional accessories Accessoires en option Accesorios opcionales
Optionales Zubehör Accessori in opzione Acessórios em opção
Lisävarusteet Tillbehör som tillval Tilbehør som ekstrautstyr
Ekstra tilbehør Optionele accessoires Προαιρετικά εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
45 6158040980 1 Backing pad Ø50mm Support Ø50mm
46 6153994230 1 Complete silencer kit Kit silencieux complet
47 6158702060 1 Inlet hose assembly
L=40" 1/4"M - 1/4"F
Ø6mm
Tuyau d'admission complet
L=1m 1/4"M - 1/4"F Ø6mm
48 6158751060 1 Exhaust hose Gaine d'échappement
49 6155260660 1 Collet Ø2mm Pince Ø2mm
49 6155260680 1 Collet Ø2.5mm Pince Ø2,5mm
49 6155260690 1 Collet Ø3mm Pince Ø3mm
49 6155260700 1 Collet Ø3.5mm Pince Ø3,5mm
49 6155260710 1 Collet Ø4mm Pince Ø4mm
49 6155260730 1 Collet Ø4.5mm Pince Ø4,5mm
49 6155260750 1 Collet Ø5mm Pince Ø5mm
49 6155260770 1 Collet Ø5.5mm Pince Ø5,5mm
49 6155260790 1 Collet Ø6mm Pince Ø6mm
49 6155260810 1 Collet Ø6.5mm Pince Ø6,5mm
49 6155260830 1 Collet Ø7mm Pince Ø7mm
49 6155260840 1 Collet Ø7.5mm Pince Ø7,5mm
49 6155260880 1 Collet Ø8mm Pince Ø8mm
45
46
47
48
49

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 7 / 34
INSTRUCTIONS
This product is designed for removing or
polishing material using abrasives or
polishing attachments. No other use permitted. For
professional use only. Before servicing the power
tool, the supply of compressed air must be
disconnected or shut off.
The tool is fully stopped only several seconds
after the on/off system has been released.
The tool must not be operated at free speed.
The tool is designed for a working pressure of
6.3 bar (90 psig). The compressed air must
be clean. The installation of a filter is
recommended. For maximum efficiency and
performance, comply with the specification of the
air hose (antistatic hose). (Refer to figure no.1 for
compressed air connection)
The use of spare parts other than those
originally supplied by the manufacturer may
result in a drop in performance or in
increased maintenance and level of vibration
and in the full cancellation of the manufacturer's
liability.
To obtain maximum efficiency from the
pneumatic tool, preserve its features and
avoid repeated repairs, a routine inspection and
repair programme are recommended at least every
500 hours, the intervals between the various
inspections depending on the amount of exertion
on the power tool.
When disposing of components, lubricants,
etc., ensure that the relevant safety
procedures are carried out.
Check the free speed of the tool at regular
intervals and after each operation or
maintenance task. Remove the abrasive to check
the speed. The maximum allowed speed shown on
the tool must not be exceeded and the vibration
level must not be excessive.
This tool is fitted with blades which can
operate without lubricated air. However, a
small amount of oil allows the tool to provide
full power and lengthens its life.The use of dry air
with no trace of oil may reduce the life of blades.
For dust extraction, please contact your local
sales.
Lubricating the bevel gear. Amount of
grease: 1gr. Recommended grease:
615 990149 0 (Qty: 24gr) or 615 990148 0
(Qty: 1Kg). The use of any other lubricant, in any
other amount, will shorten the life and impair the
operation of angle pinions.
© Copyright 2008, Desoutter St Herblain France
All rights reserved. Any unauthorized use or
copying of the contents or part thereof is prohibited.
This applies in particular to trademarks, model
denominations, part numbers and drawings. Use
only authorized parts. Any damage or malfunction
caused by the use of unauthorised parts is not
covered by Warranty or Product Liability.
ømini mm = 6 (1/4”)
7mmax.

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 8 / 34
INSTRUCTIONS
Ce produit est conçu pour le ponçage ou
l'enlèvement de matière au moyen d'abrasifs
ou d'accessoires de ponçage. Aucune autre
utilisation n'est autorisée. Réservé à un usage
professionnel. Avant toute intervention sur la
machine, débrancher l'outil du réseau d'air
comprimé ou couper celui-ci.
L'arrêt complet de la machine se fait
seulement quelques secondes après avoir
relâché le système marche/arrêt. L'outil ne doit pas
être utilisé à vide.
L'outil est étudié pour une pression
d'utilisation de 6,3 bar (90 psig). L'air
comprimé doit être propre. L'installation d'un filtre
est recommandée. Pour un maximum d'efficacité
et de rendement, les caractéristiques du tuyau
d'alimentation en air (tuyau anti-statique) devront
être respectées. (Raccordement air comprimé voir
dessin N°1)
L'utilisation de pièces détachées autres que
celles d'origine peut provoquer une baisse
des performances, une augmentation de
l'entretien et du niveau de vibrations et peut
annuler toutes les garanties vis-à-vis du
constructeur.
Pour obtenir un maximum d'efficacité de
l'outil pneumatique, conserver ses
caractéristiques et éviter des réparations
successives, il est recommandé d'établir un
programme d'inspection et de réparation de cet
outil toutes les 500 heures. La périodicité de ces
inspections dépend de la sévérité du travail à
effectuer.
Pour l'élimination des composants,
lubrifiants, etc., assurez-vous que les
procédures de sécurité sont respectées.
Contrôler la vitesse à vide de l'outil à
intervalles réguliers et après chaque
utilisation ou entretien. Retirer l'abrasif pour
contrôler la vitesse. La vitesse maximum autorisée
marquée sur l'outil ne doit pas être dépassée et le
niveau de vibration ne doit pas être excessif.
Cet outil est équipé de palettes pouvant
fonctionner sans air lubrifié. Toutefois une
petite quantité d'huile permet à l'outil de
fournir toute sa puissance et prolonge sa durée de
vie. L'utilisation d'air asséché ne comportant
aucune trace d'huile peut réduire la durée de vie
des palettes.
Pour les systèmes d'aspiration de
poussières, merci de contacter votre
revendeur.
Graissage du couple conique. Quantité de
graisse : 1 g. Graisse recommandée :
615 990149 0 (Qté : 24 g.) ou 615 990148 0
(Qté : 1 kg.). L’utilisation d’une toute autre
graisse, en quantité supérieure ou inférieure,
nuirait à la longévité et au bon fonctionnement des
pignons d’angle.
© Copyright 2008, Desoutter St Herblain France
Tous droits réservés. Tout usage illicite ou copie
totale ou partielle sont interdits. Ceci s'applique
plus particulièrement aux marques déposées,
dénominations de modèles, numéros de pièces et
schémas. Utiliser exclusivement les pièces
autorisées. Tout dommage ou mauvais
fonctionnement causé par l'utilisation d'une pièce
non autorisée ne sera pas couvert par la garantie
du produit et le fabricant ne sera pas responsable.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 9 / 34
INSTRUCCIONES
Esta herramienta ha sido diseñada para el
lijado o el arranque de material por medio de
abrasivos o de accesorios de lijado. Cualquier otra
utilización no está autorizada. Reservado para un
uso profesional. Antes de intervenir por cualquier
motivo sobre la máquina, desconecten la
herramienta de la red de aire comprimido o cierren
la llegada de aire.
La máquina sólo se detiene por completo
unos segundos después de haber soltado el
sistema marcha/parada. No utilicen la herramienta
en vacío.
La herramienta ha sido diseñada para una
presión de utilización de 6,3 bar (90 psig). El
aire comprimido debe estar limpio. Les
recomendamos instalen un filtro. Para que la
eficacia y el rendimiento sean óptimos, respeten
las características de la manguera de alimentación
de aire (tubo antiestático). (Conexión aire
comprimido véase dibujo N°1)
La utilización de recambios que no sean los
de origen puede provocar una disminución
del rendimiento, un mayor mantenimiento y
nivel de ruidos. Puede anular todo tipo de
garantía por parte del constructor.
Para conseguir la mayor eficacia por parte de
la herramienta neumática, para que conserve
sus características y evitar repetidas reparaciones,
les recomendamos establezcan un programa de
inspección y reparación de dicha herramienta cada
500 horas. La periodicidad de dichas inspecciones
depende de lo duro que sea el trabajo que tienen
que efectuar.
Para la eliminación de los componentes,
lubrificantes, etc… comprueben que las
normas de seguridad han sido respetadas.
Controlen la velocidad de la herramienta en
vacío cada tanto tiempo y después de
haberla utilizado o de cualquier operación de
mantenimiento. Para controlar la velocidad retiren
el abrasivo. No rebasen la velocidad máxima
autorizada que figura en la herramienta. El nivel de
ruidos no debe ser excesivo.
Las aletas de esta herramienta pueden
funcionar con aire sin lubricar. A pesar de
todo, una pequeña cantidad de aceite le
permite a la herramienta dar toda su potencia y
alarga su duración de vida. La utilización de aire
seco sin nada de aceite puede reducir la duración
de vida de las aletas.
Para los sistemas de aspiración de polvos,
por favor contacten a su vendedor.
Engrase del par cónico. Cantidad de grasa:
1g. Grasa recomendada: 615 990149 0
(Cdad: 24g) o 615 990148 0 (Cdad: 1Kg). La
utilización de cualquier otro tipo de grasa, en
cantidad superior o inferior, sería contraproducente
de cara a la longevidad y buen funcionamiento de
los piñones angulares.
© Copyright 2008, Desoutter St Herblain France
Reservados todos los derechos. Está prohibido
todo uso indebido o copia de este documento o
parte del mismo. Esto se refiere especialmente a
marcas comerciales, denominaciones de modelos,
números de piezas y dibujos. Utilicen
exclusivamente piezas de repuesto autorizadas.
Cualquier daño o defecto de funcionamiento
causado por el uso de piezas no autorizadas
queda excluído de la garantía o responsabilidad
del fabricante.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 10 / 34
HINWEISE
Dieses Produkt ist für das Schleifen und die
spanabhebende Bearbeitung mit
Schleifmitteln bestimmt. Andere oder darüber
hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Nur für den industriellen
Einsatz. Vor Eingriffen an der Maschine das
Werkzeug vom Druckluftnetz abtrennen oder die
Druckluftzufuhr sperren.
Die Maschine kommt erst einige Sekunden
nach der Betätigung des Ein-/Ausschalt-
Systems zum völligen Stillstand. Das Werkzeug
darf nicht im Leerlauf eingesetzt werden.
Das Werkzeug ist für einen Betriebsdruck
von 6,3 bar (90 psig) ausgelegt. Die Druckluft
muß sauber sein. Es wird empfohlen, einen Filter
einzubauen. Um ein Höchstmaß an Produktivität
und Betriebszuverlässigkeit zu erzielen, sind die
technischen Daten der Druckluftleitung
einzuhalten. (Druckluftanschluß siehe Bild 1).
Der Einsatz fremder, nicht vom Hersteller
gelieferter Ersatzteile hat eine
Leistungsminderung zur Folge und schließt
jeden Garantieanspruch aus.
Um ein Höchstmaß an Leistung des
Druckluftwerkzeuges zu erzielen, seine
Eigenschaften zu bewahren und wiederholte
Reparaturen zu vermeiden, wird alle 500
Betriebsstunden ein Inspektions- und
Wartungsprogramm empfohlen, wobei die
Häufigkeit der einzelnen Kontrollen von der
Schwere der Betriebsbedingungen abhängt.
Zur Entsorgung der Komponenten,
Betriebsstoffe, etc. die einschlägigen
Vorschriften beachten.
Die Leerlaufdrehzahl des Werkzeuges in
regelmäßigen Abständen und nach jedem Einsatz
überprüfen. Hierfür das Schleifmittel ausbauen. Die
am Werkzeug angegebene Höchstdrehzahl darf
nicht überschritten werden und der Vibrationspegel
darf nicht zu hoch sein.
Dieses Werkzeug ist mit Lamellen für den
Betrieb mit ölfreier Luft ausgerüstet. Mit einer
kleinen Menge Öl kann jedoch eine optimale
Leistung des Werkzeugs erzielt und seine
Standzeit verlängert werden. Der Einsatz völlig
ölfreier Luft kann die Lebensdauer der Lamellen
verkürzen.
Weitere Auskunft zu den
Staubabsaugsystemen erteilt Ihnen Ihr
Händler.
Schmieren des Kegelrades. Jeweils 1 g
Schmierfett. Empfohlenes Schmierfett:
615 990149 0 (24 g) oder 615 990148 0
(1 Kg). Bei Verwendung eines anderen Fettes in
größeren oder kleineren Mengen kann die
Lebensdauer und die Zuverlässigkeit der
Kegelräder beeinträchtigt werden.
© Copyright 2008, Desoutter St Herblain France
Alle Rechte vorbehalten. Unbefugtes Verwenden
oder Kopieren des Inhalts bzw. von Teilen des
Inhalts ist verboten. Dies gilt insbesondere für
Warenzeichen, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur die
zugelassenen Ersatzteile verwenden. Schäden
oder Funktionsstörungen, die durch die
Verwendung nicht zugelassener Ersatzteile
entstehen, sind von der Garantieleistung und der
Produkthaftung ausgeschlossen.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 11 / 34
ISTRUZIONI
Questo prodotto è concepito per la
pomiciatura o la rimozione di materia
utilizzando abrasivi o accessori di pomiciatura. Non
è autorizzato nessun altro uso. Riservato per uso
professionale. Prima di qualsiasi intervento sulla
macchina, disinserire l'attrezzo dalla rete di aria
compressa o spegnerlo.
L'arresto completo della macchina avviene
soltanto alcuni secondi dopo aver liberato il
sistema acceso/spento. L'attrezzo non deve
essere utilizzato a vuoto.
L'attrezzo è studiato per una pressione di
utilizzazione di 6,3 bar (90 psig). L'aria
compressa deve essere pulita. Si raccomanda
l'installazione di un filtro. Per un massimo di
efficacia e di rendimento, dovranno essere
rispettate le caratteristiche del tubo di
alimentazione d'aria. (Raccordo aria compressa
vedere disegno N°1).
L'utilizzazione di pezzi di ricambio differenti
da quelli di origine può provocare una
diminuzione delle prestazioni, un aumento
della manutenzione e può annullare tutte le
garanzie del costruttore.
Per ottenere un massimo di efficacia
dell'attrezzo pneumatico, conservare le sue
caratteristiche ed evitare riparazioni successive, si
raccomanda di stabilire un programma di ispezione
e di riparazione di questo attrezzo. La periodicità di
queste ispezioni dipende dalla severità del lavoro
da effettuare ogni 500 ore.
Per l'eliminazione degli elementi, lubrificanti,
ecc… accertatevi che siano rispettate le
procedure di sicurezza.
Controllare la velocità a vuoto della macchina
ad intervalli regolari e dopo ogni utilizzazione.
Ritirare l'abrasivo per controllare la velocità. La
velocità massima autorizzata contrassegnata sulla
macchina non deve essere superata.
Questo attrezzo è dotato di palette che
possono funzionare senza aria lubrificata.
Tuttavia una piccola quantità di olio permette
all'attrezzo di fornire tutta la sua potenza e
prolunga la sua durata di vita. L'utilizzazione di aria
secca senza nessuna traccia di olio può ridurre la
durata di vita delle palette.
Per i sistemi d'aspirazione di polveri,
mettetevi in contatto con il vostro rivenditore.
Lubrificazione della coppia conica.
Quantità di grasso: 1 g. Grasso
raccomandato: 615 990149 0 (Qtà: 24 g) o
615 990148 0 (Qtà: 1 Kg). L'utilizzazione di
qualsiasi altro grasso, in quantità superiore o
inferiore, nuocerebbe alla longevità ed al buono
funzionamento dei pignoni d'angolo.
© Copyright 2008, Desoutter St Herblain France
Tutti i diritti riservati. E' vietata la riproduzione totale
o anche solo parziale del presente documento
salvo previa autorizzazione, specialmente per
quanto concerne i marchi depositati, le
denominazioni dei modelli, i numeri di codice e le
illustrazioni. Si raccomanda di impiegare
esclusivamente pezzi di ricambio autorizzati. Gli
eventuali danni o difetti di funzionamento dovuti
all'uso di pezzi di ricambio non autorizzati non sono
coperti dalla garanzia e il fabbricante non sarà
ritenuto responsabile.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 12 / 34
INSTRUÇÕES
Este produto foi concebido para lixar ou
remover matéria por meio de abrasivos ou
acessórios de lixar. Não é autorizada nenhuma
outra utilização. Reservado a uso profissional.
Antes de qualquer intervenção na máquina,
desligar a ferramenta da rede de ar comprimido ou
cortar a alimentação em ar.
A parada completa da máquina ocorre
somente alguns segundos depois de soltar o
sistema ligar/desligar. A ferramenta não deve ser
utilizada em vazio.
A ferramenta foi estudada para uma pressão
de utilização de 6,3 bar (90 psig). O ar
comprimido deve ser limpo. É aconselhável
instalar um filtro. Para eficácia e rendimento
máximos, as características do tubo de
alimentação em ar (tubo anti-estática) devem ser
respeitadas. (Ligação de ar comprimido ver
desenho N°1).
A utilização de peças sobressalentes
diferentes das peças de origem pode
provocar uma baixa dos desempenhos, um
aumento da manutenção e do nível de
vibrações e pode anular todas as garantias perante
o construtor.
Para obter o máximo de eficácia da
ferramenta pneumática, conservar suas
características e evitar as reparações sucessivas,
é aconselhável definir um programa de inspeção e
de reparação desta ferramenta cada 500 horas. A
periodicidade dessas inspeções depende da
severidade do trabalho a efetuar.
Para a eliminação dos componentes,
lubrificantes, etc. certificar-se que os
processos de segurança são respeitados.
Controlar a velocidade em vazio da máquina,
a intervalos regulares e depois de cada
utilização ou manutenção. Retirar o abrasivo para
controlar a velocidade. A velocidade máxima
autorizada marcada na máquina não deve ser
ultrapassada e o nível de vibração não deve ser
excessivo.
Esta ferramenta está equipada com palhetas
que podem funcionar sem ar lubrificado. No
entanto, uma pequena quantidade de óleo
permite que a ferramenta forneça toda sua
potência e prolonga sua vida útil. A utilização de ar
seco não comportando nenhum vestígio de óleo
pode reduzir a vida útil das palhetas.
Para os sistemas de aspiração de poeiras,
queira contatar seu fornecedor.
Lubrificação do par cónico. Quantidade de
massa lubrificante: 1 g. Massa lubrificante
recomendada: 615 990149 0 (Qtd: 24 g) ou
615 990148 0 (Qtd: 1 Kg). A utilização de
qualquer outra massa lubrificante, em quantidade
superior ou inferior, seria prejudicial à longevidade
e ao bom funcionamento dos carretos de ângulo.
© Copyright 2008, Desoutter St Herblain France
Todos os direitos são reservados. É proibida
qualquer utilização ilícita ou cópia total ou parcial.
Isto aplica-se particularmente a marcas
registradas, denominações de modelos, número
de peças e desenhos. Utilizar apenas peças
autorizadas. Qualquer dano ou funcionamento
defeituoso provocado pela utilização de peças não
autorizadas não será coberto pela garantia do
produto e o fabricante não será responsável.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 13 / 34
KÄYTTÖHJEET
Tämä tuote on suunniteltu hiontaan tai
materiaalin poistoon hioma-aineilla tai -
laitteilla. Muunlainen käyttö on kielletty. Tarkoitettu
ammattikäyttöön. Katkaise paineilman otto ennen
koneen huoltamista.
Laite pysähtyy täydellisesti vasta muutaman
sekunnin kuluttua virran katkaisusta.
Työkalua ei tule käyttää tyhjäkäynnillä.
Työkalu on suunniteltu käytettäväksi 6,3 bar
(90 psig) paineella. Paineilman on oltava
puhdasta. Suodattimen asennus on suositeltavaa.
Maksimitehon ja -suorituksen aikaansaamiseksi
ilmaletkua (antistaattinen letku) koskevia
suosituksia on noudatettava. (Paineilman liitos,
katso kuva nro 1).
Muiden kuin alkuperäisten varaosien käyttö
saattaa aiheuttaa suorituskyvyn laskua,
huoltotarpeen ja värinätason lisääntymistä ja
mitätöidä kaikki valmistajan antamat takuut.
Paineilmatyökalun maksimitehon
saavuttamiseksi, teho-ominaisuuksien
säilyttämiseksi sekä turhien korjausten
välttämiseksi työkalulle on suositeltavaa tehdä
rutiinitarkastus- ja laatia korjausohjelma 500
käyttötunnin välein. Tarkastustiheys riippuu työn
vaikeusasteesta.
Komponenttien, jäteöljyjen jne.
hävittämisessä on noudatettava
turvallisuusmääräysten mukaista käytäntöä.
Tarkista koneen tyhjäkäyntinopeus
säännöllisin väliajoin ja joka käyttökerran ja
huollon jälkeen. Poista työväline tai varuste
nopeuden tarkistamiseksi. Älä ylitä koneen sallittua
maksiminopeutta. Tärinävoimakkuuden ei tulisi olla
kohtuuton.
Tämä työkalu on varustettu toimivaksi ilman
öljyttyä paineilmaa. Pieni määrä öljyä
kuitenkin lisäisi laitteen tehoa ja käyttöikää.
Paineilman käyttö ilman öljyä saattaa pienentää
lapojen elinikää.
Pölynimujärjestelmien suhteen, ota yhteys
jälleenmyyjään.
Kartikytkennän rasvaus. Rasvamäärä :
1 gr. Suositeltava rasva : 615 990149 0
(Määrä 24 gr) tai 615 990148 0 (Määrä 1 kg).
Muun kuin suositellun rasvan käyttö vähentää
kulmahammaspyörien toimivuutta ja elinikää.
© Copyright 2008, Desoutter St Herblain France
Kaikki oikeudet pidätetään. Sisällön tai sen osien
luvaton käyttö tai kopiointi on kielletty. Tämä
koskee erityisesti tavaramerkkejä, mallimerkintöjä,
osanumeroita ja piirustuksia. Käytä ainoastaan
alkuperäisiä osia. Takuu tai tuotevastuu ei kata
muiden kuin alkuperäisten osien käytöstä
aiheutunutta vahinkoa tai vikaa.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 14 / 34
INSTRUKTIONER
Denna produkt är konstruerad för slipning
eller materialborttagning med hjälp av
nötande hjälpmedel eller sliptillbehör. Ingen annan
användning är tillåten. Reserverad för en
professionell användning. Före varje ingrepp på
maskinen, koppla bort verktyget från tryckluftsnätet
eller stäng av detta.
Totalt stopp av maskinen äger rum endast
några sekunder efter släppning av systemet
på/av. Verktyget skall inte användas tomt.
Verktyget är konstruerat för ett drifttryck på
6,3 bar (90 psig). Tryckluften skall vara ren.
Installation av ett filter rekommenderas. För
maximal effektivitet och verkningsgrad bör
föreskrivna egenskaper hos luftmatarslangen
innehållas. (Anslutning av tryckluft, se figur nr 1)
Användning av andra reservdelar än
originalreservdelar kan leda till försämrade
prestanda, ett ökat underhåll och kan
upphäva alla garantier från tillverkaren.
För att uppnå maximal effektivitet hos
tryckluftsverktyget, för att upprätthålla dess
egenskaper och undvika löpande reparationer, bör
ett översyns- och reparationsprogram upprättas för
detta verktyg som skall genomföras minst var
500 : e timme. Intervallen mellan dessa översyner
beror på hur hårda arbetsförhållandena för
verktyget är.
För omhändertagandet av komponenter,
smörjmedel, etc… se till att
säkerhetsprocedurerna tillämpas.
Kontrollera verktygets varvtal utan last i
regelbundna intervall och efter varje
användning. Ta ur slipmedlet för att kontrollera
varvtalet. Det maximalt tillåtna varvtalet märkt på
verktyget får inte överskridas.
Detta verktyg är utrustat med skovlar som
kan arbeta utan smord luft. En liten
oljemängd innebär dock att verktyget kan
avge maximal effekt och får maximal livslängd.
Användning av torr luft utan någon oljetillsats kan
sänka skovlarnas livslängd.
För dammsugningssystemen, kontakta er
återförsäljare.
Smörjning av det koniska paret.
Smörjfettsmängd: 1g. Rekommenderat
smörjfett: 615 990149 0 (mängd: 24g) eller
615 990148 0 (mängd: 1kg). Användning av varje
annat smörjfett, i större eller mindre mängd, skulle
förkorta livslängden och försämra funktionen hos
vinkeldreven.
© Copyright 2008, Desoutter St Herblain France
Alla rättigheter förbehållna. All icke-auktoriserad
användning eller kopiering av innehållet eller del
därav är förbjuden. Detta gäller speciellt för
varumärken, modellbeteckningar,
komponentnummer och ritningar. Använd endast
originaldelar. Skador eller funktionsstörningar, som
vållas av att andra delar används omfattas inte av
garantin eller produktansvaret.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 15 / 34
INSTRUKSJONER
Dette produktet er spesielt laget for sliping
eller fjerning av materie ved hjelp av
slipemidler eller slipetilbehør. Maskinen må ikke
brukes til noen annen funksjon. Forbeholdt
profesjonell bruk. Før enhver reparasjon på
maskinen, kople redskapet fra trykkluftnettet, eller
skru av trykkluften.
Maskinen stopper først helt opp noen
sekunder etter at du har sluppet på/av
systemet. Redskapet må ikke gå på tomgang.
Verktøyet er beregnet på å fungere med trykk
på 6,3 bar (90 psig). Trykkluften skal være
ren. Det anbefales å installere et filter. For å oppnå
maksimal effektivitet og ytelse, skal man overholde
spesifikasjonene som gjelder for lufttilførselen
(antistatisk luftslange). (Tilkopling av trykkluft, se
tegning nr. 1)
Bruk av uoriginale reservedeler kan medføre
reduserte ytelser, økt vedlikeholdskrav og
sterkere vibrasjoner, og kan medføre
annullering av fabrikantens garanti.
For at det pneumatiske redskapet skal
fungere så effektivt som mulig, bør du ta godt
vare på delene og unngå gjentatte reparasjoner.
Det anbefales å sette opp et program for
vedlikehold og reparasjon av dette redskapet ca.
for hver 500 brukstimer. Intervallene for vedlikehold
er avhengige av bruksforholdene.
For eliminering av komponenter,
smøremidler, osv., skal man påse at alle
sikkerhetsforskrifter blir overholdt.
Maskinens tomgangshastighet skal
kontrolleres regelmessig og etter hver gang
maskinen har vært i bruk eller har vært
vedlikeholdt. Fjern slipemiddelet for å kontrollere
hastigheten. Den maksimalt godkjente hastigheten
som står oppført på maskinen skal ikke
overskrides, og vibrasjonsnivået må ikke være for
høyt.
Dette verktøyet er utstyrt med vinger som kan
fungere uten smurt luft. Men en liten mengde
smøremiddel vil øke apparatets effekt og
forlengde dets levetid. Dersom du bruker helt tørr
luft uten olje, kan dette føre til at vingene vil få
forkortet levetid.
For støvsugingssystemer, vennligst kontakt
din forhandler.
Smøring av konisk moment. Mengde med
smøremiddel: 1g. Anbefalt smøremiddel:
615 990149 0 (Mengde: 24g) eller
615 990148 0 (Mengde: 1Kg). Bruk av andre typer
smøremiddel, enten det er i større eller mindre
mengder, kan skade vinkeldrevenes funksjon og
levetid.
© Copyright 2008, Desoutter St Herblain France
Alle rettigheter forbeholdes. All ikke-autorisert
anvendelse eller kopiering av innhold eller deler av
dette, er forbudt. Dette gjelder spesielt varemerker,
modellbetegnelser, delenummer og tegninger.
Bruk kun originaldeler. Skader eller
funksjonsforstyrrelser som følge av at uoriginale
deler er blitt brukt, omfattes ikke av garantien eller
fabrikantens produktansvar.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 16 / 34
VEJLEDNING
Dette produkt er designet til at slibe eller
fjerne materiale ved hjælp af slibemidler eller
slibetilbehør. Al anden brug er forbudt. Forbeholdt
professionel brug. Før nogen form for indgreb på
maskinen skal værktøjet frakobles
trykluftkredsløbet, eller dette skal afbrydes.
Maskinen standser først fuldstændigt nogle
sekunder efter, at man har sluppet tænd/sluk
systemet. Værktøjet må ikke bruges i tomgang.
Værktøjet er designet til et arbejdstryk på 6,3
bar (90 psig). Trykluften skal være ren. Det
tilrådes at installere et filter. For maksimal
effektivitet og ydelse skal trykluftslangens
specifikationer overholdes. (Tryklufttilslutning, se
tegning Nr. 1)
Anvendelsen af andre reservedele end de
originale kan medføre formindsket ydelse,
større vedligeholdelse og
vibrationsudsendelse og kan annullere alle
fabrikantens garantier.
For at opnå maksimal effektivitet af
trykluftværktøjet, bevare dets specifikationer
og undgå efterfølgende reparationer, tilrådes det at
oprette et eftersyns- og reparationsprogram for
dette værktøj mindst hver 500 timer. Hyppigheden
af disse eftersyn afhænger af, hvor hårdt arbejde,
der skal udføres.
Ved bortskaffelse af komponenter,
smøremidler, osv. skal man sikre sig, at
sikkerhedsreglerne er overholdt.
Kontroller værktøjets hastighed ubelastet
med jævne mellemrum og hver gang, det har
været brugt. Fjern slibemidlet for at kontrollere
hastigheden. Den maksimalt tilladte hastighed, der
står på værktøjet, må ikke overskrides, og
vibrationsudsendelsen må ikke være overdreven.
Dette værktøj er udstyret med vinger, der kan
fungere uden smurt luft. Imidlertid giver en
lille mængde olie værktøjet mulighed for at
levere maksimal effekt og forlænger dets levetid.
Brugen af udtørret luft uden spor af olie kan
reducere vingernes levetid.
Hvad angår støvsugningssystemer, kontakt
venligst forhandleren.
Smøring af det koniske tandhjulssæt.
Fedtmængde: 1g. Anbefalet fedt:
615 990149 0 (Mængde: 24g) eller
615 990148 0 (Mængde: 1 kg). Brugen af en
hvilken som helst anden type fedt i større eller
mindre mængde vil kunne være til skade for de
koniske tandhjuls levetid og funktion.
© Copyright 2008, Desoutter St Herblain France
Alle rettigheder forbeholdes. Indholdet eller dele
deraf må ikke anvendes eller kopieres uden
tilladelse. Dette gælder i særdeleshed
varemærker, modelbetegnelser, delnumre og
tegninger. Brug kun originale dele. Beskadigelse
eller svigt som følge af brug af uoriginale dele er
ikke dækket af garantien eller produktansvaret.
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 17 / 34
INSTRUCTIES
Dit product is bestemd voor het schuren of
verwijderen van materiaal met behulp van
slijp- en schuurmiddelen. Geen enkele andere
toepassing is toegelaten. Uitsluitend bestemd voor
professioneel gebruik. Voor elke nakijkbeurt of
reparatie van de machine altijd eerst het
gereedschap loskoppelen van het
persluchtnetwerk of deze afsluiten.
De complete stopzetting van de machine
gebeurt slechts enkele seconden na het
loslaten van het aan/uit systeem. Het gereedschap
moet nooit onbelast gebruikt worden.
Het gereedschap is geschikt voor een
gebruiksdruk van 6,3 bar (90 psig). De
perslucht moet schoon zijn. De installatie van een
filter is aanbevolen. Voor een maximale
doeltreffendheid en rendement moeten de
eigenschappen van de slang voor luchttoevoer
(antistatische slang) in acht genomen worden
(Aansluiting perslucht zie afb. nr.1).
Het gebruik van niet oorspronkelijke
onderdelen kan leiden tot vermindering van
het prestatievermogen, vermeerdering van
onderhoudswerkzaamheden en kan alle
garanties ten opzichte van de fabrikant ongeldig
doen worden.
Om een maximale doeltreffendheid van het
pneumatische gereedschap te bereiken,
diens eigenschappen in stand te houden en
herhaalde reparaties te voorkomen wordt
aanbevolen een inspectie- en reparatieprogramma
tot stand te brengen voor dit gereedschap, en wel
om de 500 uur. Het tijdschema van deze inspecties
is afhankelijk van de ernstigheid van het uit te
voeren werk.
Voor verwijdering van onderdelen, smeerolie,
enz. allereerst zekerstellen dat de
veiligheidsvoorschriften gevolgd zijn.
De onbelaste snelheid van het gereedschap
regelmatig en elke keer na gebruik
controleren. Voor het controleren van de snelheid
eerst de slijpmiddelen verwijderen. De op het
gereedschap aangegeven maximaal toegelaten
snelheid mag niet overschreden worden en het
vibratieniveau moet niet overdreven hoog zijn.
Dit gereedschap is uitgerust met schoepen,
die zonder vette lucht kunnen functioneren.
Een kleine hoeveelheid olie stelt het
gereedschap echter wel in staat zijn totaal
vermogen te leveren en verlengt zijn levensduur.
Het gebruik van gedroogde lucht zonder de
geringste spoor van olie kan de levensduur van de
schoepen verminderen.
Voor de stofafzuigingssystemen wordt u
verzocht contact op te nemen met uw
handelaar.
Smeren van de konische tandwielen.
Hoeveelheid vet: 1g. Aanbevolen vet:
615 990149 0 (Hvh: 24g) of 615 990148 0
(Hvh: 1Kg). Het gebruik van een ander soort
vet, in grotere of kleinere hoeveelheid, zou
schadelijk zijn voor de duurzaamheid en de goede
werking van de hoektandwielen.
© Copyright 2008, Desoutter St Herblain France
Alle rechten voorbehouden. Het zonder
toestemming gebruiken of kopiëren van de inhoud
of delen daarvan is verboden. Dit is in het bijzonder
van toepassing op gedeponeerde handelsmerken,
modelaanduidingen, onderdeelnummers en
tekeningen. Gebruik alleen goedgekeurde
onderdelen. Schade of defekten die veroorzaakt
zijn door het gebruik van niet-goedgekeurde
7mmax.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 18 / 34
onderdelen vallen niet onder de
garantiebepalingen van het product en de fabrikant
kan niet verantwoordelijk worden gesteld.

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 19 / 34

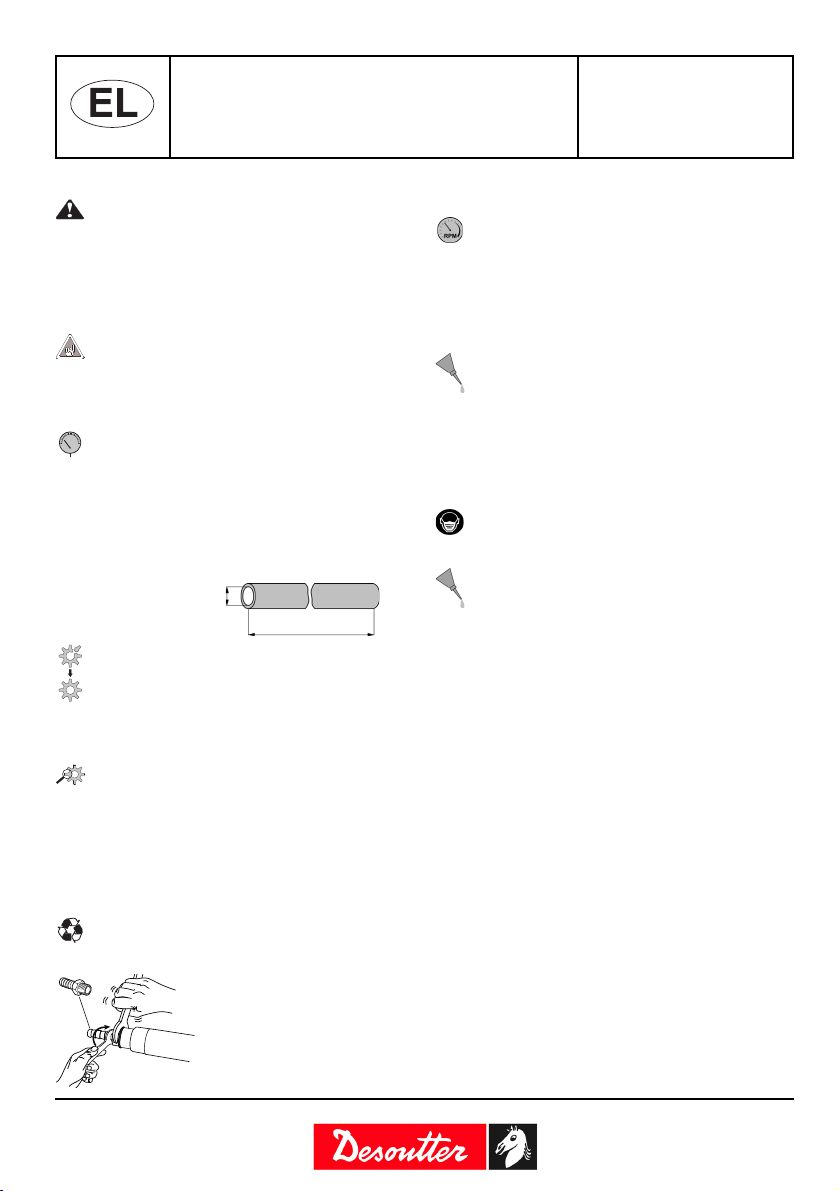

ΟΔΗΓΙΕΣ
Το προϊόν αυτό σχεδιάστηκε για την αφαίρεση
υλικών με τη χρήση λειαντικών μέσων.
Απαγορεύεται οποιαδήποτε άλλη χρήση.
Αποκλειστικά για επαγγελματική χρήση. Πριν από
οποιαδήποτε επέμβαση στο μηχάνημα,
αποσυνδέστε το από το δίκτυο παροχής
πεπιεσμένου αέρα ήδιακόψτε την παροχή αέρα.
Ηλειτουργία του μηχανήματος διακόπτεται
τελείως μερικά δευτερόλεπτα από τη στιγμή
που πάψουμε να πατάμε το σύστημα έναρξης/
διακοπής λειτουργίας. Μην χρησιμοποιείτε το
εργαλείο χωρίς φορτίο.
Το εργαλείο έχει σχεδιαστεί για πίεση
λειτουργίας 6,3 bar (90 psig). Οπεπιεσμένος
αέρας πρέπει να είναι καθαρός. Συνιστάται η
τοποθέτηση φίλτρου. Για μέγιστη απόδοση και
αποτελεσματικότητα, πρέπει να πληρούνται τα
τεχνικά χαρακτηριστικά του σωλήνα αέρα
(αντιστατικός σωλήνας). (Για τη σύνδεση του
σωλήνα πεπιεσμένου αέρα βλέπε σχέδιο 1).
Ηχρήση μη γνήσιων ανταλλακτικών μπορεί να
οδηγήσει σε μείωση της απόδοσης, αύξηση
των αναγκών συντήρησης και του επιπέδου
των κραδασμών, καθώς και να καταστήσει
άκυρες όλες τις εγγυήσεις που παρέχονται από τον
κατασκευαστή.
Για τη μέγιστη απόδοση του πνευματικού
εργαλείου, τη διατήρηση των τεχνικών
χαρακτηριστικών και για την αποφυγή διαδοχικών
επισκευών, συνιστάται ηκαθιέρωση προγράμματος
ελέγχου και επισκευής του εργαλείου αυτού κάθε 500
ώρες. Τα χρονικά διαστήματα των ελέγχων αυτών
εξαρτώνται από το βαθμό καταπόνησης που
συνεπάγεται ηπρος εκτέλεση εργασία.
Κατά την απόσυρση εξαρτημάτων, την
απόρριψη λιπαντικών κλπ, βεβαιωθείτε ότι
ακολουθούνται οι σχετικές διαδικασίες ασφαλείας.
Ελέγχετε την ταχύτητα του εργαλείου χωρίς
φορτίο σε τακτά χρονικά διαστήματα καθώς και
μετά από κάθε χρήση ήσυντήρηση. Για να ελέγξετε
την ταχύτητα αφαιρέστε το λειαντικό. Δεν πρέπει να
υπερβαίνετε τη μέγιστη επιτρεπτή ταχύτητα που
αναγράφεται στο εργαλείο και το μέγεθος των
κραδασμών δεν πρέπει να είναι υπερβολικό.
Το εργαλείο αυτό διαθέτει πτερύγια, τα οποία
μπορούν να λειτουργήσουν με αέρα χωρίς
λιπαντικό. Ωστόσο μια μικρή ποσότητα
λιπαντικού είναι απαραίτητη για τη βέλτιστη
λειτουργία του εργαλείου και την παράταση της
διάρκειας ζωής του. Ηχρήση ξηρού αέρα, που δεν
περιέχει λιπαντικό ενδέχεται να μειώσει τη διάρκεια
ζωής των πτερυγίων.
Για τα συστήματα αναρρόφησης σκόνης,
παρακαλούμε επικοινωνήστε με τον
αντιπρόσωπό σας.
Λίπανση του κωνικού ζεύγους. Ποσότητα
λιπαντικού : 1gr. Σινιστώμενο λιπαντικό:
615 990149 0 (Ποσότητα: 24gr) ή
615 990148 0 (Ποσότητα: 1 κιλό). Ηχρήση
κάθε άλλου λιπαντικού, σε μικρότερη ήμεγαλύτερη
ποσότητα, θα μειώσει τη διάρκεια ζωής και την καλή
λειτουργία των γραναζιών γωνιακής μετάδοσης.
© Copyright 2008, Desoutter St Herblain France
Με την επιφύλαξη όλων των δικαιωμάτων.
Απαγορεύεται ηχωρίς άδεια χρήση ήη
αναπαραγωγή ολόκληρου ήτμήματος του παρόντος.
Αυτό ισχύει ειδικότερα για τα κατατεθέντα σήματα, τις
ονομασίες των μοντέλων, τον αριθμό εξαρτημάτων
και τα σχήματα. Χρησιμοποιείτε αποκλειστικά και
μόνο τα εξαρτήματα που επιτρέπονται.
Οποιαδήποτε βλάβη ήδυσλειτουργία του
μηχανήματος που οφείλεται στη χρήση εξαρτημάτων
που δεν επιτρέπονται δεν καλύπτεται από την
7 μ. μέγ. max.
ømini mm = 6 (1/4”)

1
KLA14
Part no 6159943470
Issue no 02
Series no C
Date 04/2010
Page 20 / 34
εγγύηση και οκατασκευαστής δεν φέρει ουδεμία
ευθύνη.
