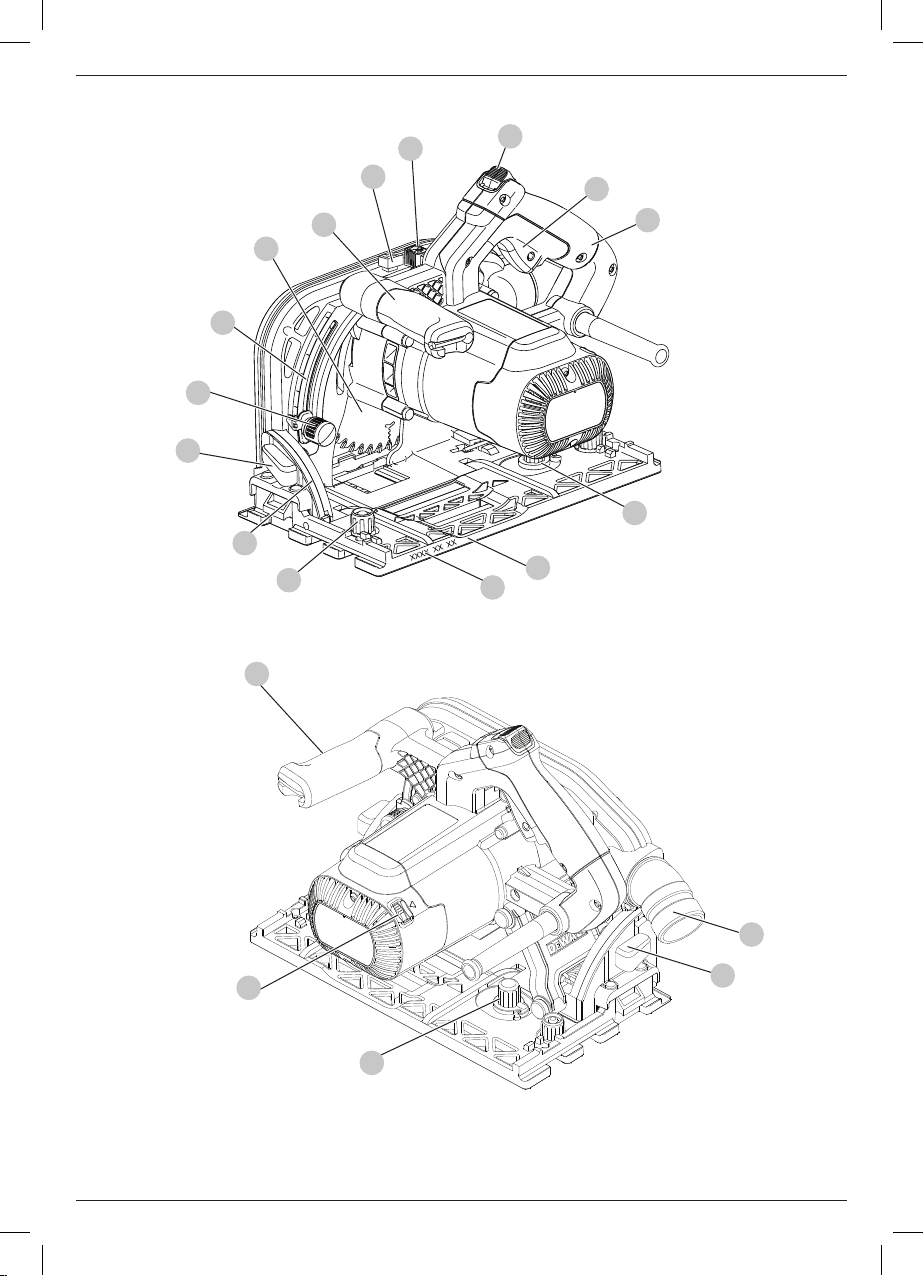

Fig. A
1
2
3
10
4
26
10
25
5
6
7
11
8
12
13
8
19
21
5
9

2
Fig. C
Fig. B
2–3 mm 2–3 mm
13
12
16
15
14 11
17 18

3
Fig. E
Fig. D
8
3
6
4

4
Fig. G
Fig. F
12mm
20
24
20
23
22
Fig. H

DANSK
5
hænderne varme (relevant ved vibration), organisering
afarbejdsmønstre.
EF-Konformitetserklæring
Maskindirektiv
Dyksav
DWS520
DeWALT
erklærer, at produkterne beskrevet under Tekniske data
er udformet i overensstemmelse med:
2006/42/EF, EN62841-1:2015; EN62841-2-5:2014.
Disse produkter overholder også direktivet 2014/30/EU og
2011/65/EU. Kontakt
DeWALT
på følgende adresse for yderligere
oplysninger eller se bagsiden afmanualen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og
udsteder denne erklæring på vegne af
DeWALT
.
Markus Rompel
Vicedirektør for Ingeniørarbejde, PTE-Europa
DeWALT
, Richard-Klinger-Strase 11,
D-65510, Idstein, Tyskland
10.08.2016
ADVARSEL: Læs instruktionsvejledningen for at reducere
risikoen forpersonskader.
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver sikkerhedsniveauet for
hvert enkelt signalord. Læs vejledningen og vær opmærksom på
dissesymboler.
FARE: Angiver en umiddelbart farlig situation, der
medmindre den undgås, vil resultere i død eller
alvorligpersonskade.
ADVARSEL: Angiver en potentielt farlig situation, der
medmindre den undgås, kunne resultere i død eller
alvorligpersonskade.
FORSIGTIG: Angiver en potentielt farlig situation, der
medmindre den undgås, kan resultere i mindre eller
moderatpersonskade.
BEMÆRK: Angiver en handling, der ikke er
forbundet med personskade, men som kan resultere
iproduktskade.
Angiver risiko for elektriskstød.
Angiverbrandfare.
Tillykke!
Du har valgt et
DeWALT
-værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør
DeWALT
én af de mest
pålidelige partnere for professionelle brugere afelværktøj.
Tekniske Data
DWS520
QS/GB
DWS520
LX
Spænding VAC 220-240 115
Type 3 3
Afgiven effekt W1300 1300
Hastighed uden belastning min-1 1750-4200 1750-4200
Klingediameter mm 165 165
Maksimal skæredybde
90˚ (uden styreskinne) mm 59 59
90˚ (med styreskinne) mm 55 55
Centerhul mm 20 20
Smigvinkel, justering 47˚ 47˚
Vægt kg 5 5
Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til
EN62841-2-5:
LPA (emissions lydtryksniveau) dB(A) 91 91
LWA (lydtryksniveau) dB(A) 102 102
K (usikkerhed for det angivne lydniveau) dB(A) 3 3
Vibrationsemissionsværdi a
h
= m/s2<2,5 <2,5
Usikkerhed K = m/s21,5 1,5
Vibrations- og/eller støjemissionsniveauet, der er angivet i
dette vejledningsark, er målt i overensstemmelse med en
standardiseret test, der er angivet i EN62841 og kan anvendes til
at sammenligne et værktøj med et andet. Det kan anvendes til
en foreløbigeksponeringsvurdering.
ADVARSEL: Det angivne vibrations- og/eller
støjemissionsniveau repræsenterer værktøjets
hovedanvendelsesområder. Hvis værktøjet anvendes til
andre formål, med andet tilbehør eller vedligeholdes
dårligt, kan vibrations- og/eller støjemissionen imidlertid
variere. Det kan markant forøge eksponeringsniveauet
over den samledearbejdsperiode.
Et estimat af eksponeringsniveauet for vibration og/eller
støj bør også tage højde for de gange, hvor der slukkes for
værktøjet, eller når det kører, men ikke bruges til arbejde.
Det kan markant mindske eksponeringsniveauet over den
samledearbejdsperiode.
Identificér yderligere sikkerhedsforanstaltninger for at
beskytte operatøren mod vibrationens og/eller støjens
effekter, som f.eks.: vedligehold værktøjet og tilbehør, hold
DYKSAV
DWS520
Dansk (oversat fra original brugsvejledning)

6
DANSK
Generelle sikkerhedsadvarsler
for elværktøjer
ADVARSEL: Læs alle sikkerhedsadvarsler,
instruktioner, illustrationer og specifikationer, der
følger med dette elværktøj. Manglende overholdelse af
alle nedenstående instruktioner kan medføre elektrisk stød,
brand og/eller alvorligpersonskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER TIL
SENERE BRUG
Termen “elværktøj” i advarslerne refererer til dit elektroniske
(ledning) eller batteribetjente (trådløse)elværktøj.
1) Sikkerhed i Arbejdsområdet
a) Sørg for, at arbejdsområdet er rent og godt oplyst.
Rodede eller mørke områder giver anledning tilulykker.
b) Undlad at benytte elektrisk værktøj i en
eksplosionsfarlig atmosfære, som f.eks. ved
tilstedeværelsen af brændbare væsker, gasser eller
støv. Elværktøj danner gnister, der kan antænde støv
ellerdampe.
c) Hold børn og omkringstående på afstand, når der
anvendes elektrisk værktøj. Distraktioner kan medføre,
at du misterkontrollen.
2) Elektrisk Sikkerhed
a) Stik på elektrisk værktøj skal passe til stikkontakten.
Stikket må aldrig modificeres på nogen måde.
Undlad at bruge adapterstik sammen med
jordforbundet elektrisk værktøj. Umodificerede stik
og dertil passende stikkontakter reducerer risikoen for
elektriskstød.
b) Undgå kropskontakt med jordforbundne overflader,
såsom rør, radiatorer, komfurer og køleskabe. Der er
øget risiko for elektrisk stød, hvis din krop erjordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller
våde forhold. Hvis der trænger vand ind i et elektrisk
værktøj, øges risikoen for elektriskstød.
d) Undlad at udsætte ledningen for overlast. Brug
aldrig ledningen til at bære, trække værktøjet eller
trække det ud af stikkontakten. Hold ledningen
borte fra varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede ledninger øger
risikoen for elektriskstød.
e) Når elektrisk værktøj benyttes udendørs, skal der
anvendes en forlængerledning, som er egnet til
udendørs brug. Brug af en ledning, der er egnet til
udendørs brug, reducerer risikoen for elektriskstød.
f) Hvis det ikke kan undgås at betjene et elektrisk
værktøj i et fugtigt område, benyt en strømforsyning,
der er beskyttet af en fejlstrømsafbryder. Ved at
benytte en fejlstrømsafbryder reduceres risikoen for
elektriskstød.
3) Personlig Sikkerhed
a) Vær opmærksom, pas på hvad du foretager dig,
og brug sund fornuft, når du benytter et elektrisk
værktøj. Betjen ikke værktøjet, hvis du er træt,
påvirket af narkotika, alkohol eller medicin. Et
øjebliks uopmærksomhed under anvendelse af et elektrisk
værktøj kan forårsage alvorligpersonskade.
b) Brug personligt sikkerhedsudstyr. Bær altid
beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske,
skridsikre sikerhedssko, sikkerhedshjelm eller høreværn,
brugt når omstændighederne foreskriver det, reducerer
omfanget afpersonskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for
kontakten, inden værktøjet tilsluttes en strømkilde
og/eller batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på kontakten eller
tilsluttes, når kontakten er tændt, giver det anledning
tilulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det
elektriske værktøj startes. En skruenøgle eller anden
nøgle, der bliver siddende på en roterende del af elektrisk
værktøj, kan give anledning tilpersonskade.
e) Undlad at række for langt. Hold hele tiden en god
fodstilling og balance. Dette giver bedre kontrol af det
elektriske værktøj, når uventede situationeropstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst
tøj eller smykker. Hold dit hår og tøj væk fra dele i
bevægelse. Løstsiddende tøj, smykker eller langt hår kan
blive fanget i bevægeligedele.
g) Hvis der anvendes støvudsugnings- eller
støvopsamlingsudstyr, skal dette tilsluttes og
anvendes rigtigt. Anvendelse af støvopsamlingsudstyr
kan begrænse farer forårsaget afstøv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer
medføre, at du bliver selvtilfreds og ignorerer
sikkerhedsprincipperne for værktøjerne. En skødesløs
handling kan forårsage alvorlig skade i en brøkdel af
etsekund.
4) Anvendelse og Vedligeholdelse af
Elektrisk Værktøj
a) Undlad at bruge magt over for det elektriske værktøj.
Brug det værktøj, der er bedst egnet til det arbejde,
der skal udføres. Værktøjet vil klare opgaven bedre og
mere sikkert med den ydelse, som det er beregnettil.
b) Undlad at benytte elektrisk værktøj, hvis kontakten
ikke tænder og slukker for det. Alt elektrisk værktøj,
der ikke kan kontrolleres med kontakten, er farligt og
skalrepareres.
c) Træk stikket ud af stikkontakten og/eller
batterienheden, hvis aftagelig, fra det elektriske
værktøj, før det elektriske værktøj justeres, dets
tilbehør udskiftes, eller det stilles til opbevaring.
Sådanne forebyggende sikkerhedsforanstaltninger
mindsker risikoen for, at værktøjet startesutilsigtet.

7
DANSK
d) Opbevar elektrisk værktøj uden for rækkevidde
af børn, og tillad ikke personer, som ikke er
bekendt med dette elektriske værktøj eller disse
instruktioner, at betjene værktøjet. Elektrisk værktøj
er farligt i hænderne på personer, som ikke er instrueret i
brugenderaf.
e) Vedligehold elværktøjer og tilbehør. Undersøg
om bevægelige dele sidder skævt, binder eller er
gået itu såvel som andre forhold, der kan påvirke
betjeningen af værktøjet. Hvis det elektriske værktøj
er beskadiget, skal det repareres før brug. Mange
ulykker er forårsaget af dårligt vedligeholdtværktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt
vedligeholdt skæreværktøj med skarpe skærekanter har
mindre tilbøjelighed til at binde og er lettere atstyre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i
overensstemmelse med disse instruktioner, idet der
tages hensyn til arbejdsforholdene og den opgave,
som skal udføres. Brug af elektrisk værktøj til andre
opgaver end dem, det er beregnet til, kan resultere i en
farligsituation.
h) Hold håndtag og håndtagsflader tørre, rene og fri
for olie og smørelse. Glatte håndtag og gribeflader giver
ikke mulighed for sikker håndtering og styring af værktøjet
i uventedesituationer.
5) Service
a) Elektrisk værktøj skal serviceres af en kvalificeret
servicetekniker, som udelukende benytter
identiske reservedele. Derved sikres det, at værktøjets
driftssikkerhedopretholdes.
YDERLIGERE SÆRLIGE SIKKERHEDSREGLER
Sikkerhedsanvisninger for alle save
a) FARE: Hold hænderne væk fra skærefeltet og
klingen. Hold den anden hånd på hjælpehåndtaget
eller motorhuset. Hvis begge hænder holder saven, kan
de ikke skæres afklingen.
b) Ræk ikke ned under arbejdsemnet. Afskærmningen
kan ikke beskytte dig mod klingen underarbejdsemnet.
c) Justér skæredybden til arbejdsemnets tykkelse.
Mindre end en fuld tand af klingetænderne skal være
synlig underarbejdsemnet.
d) Hold aldrig det stykke, der skæres, i hænderne eller
hen over benet. Fastgør arbejdsemnet til en stabil
platform. Det er vigtigt at støtte arbejdsemnet ordentligt
for at undgå, at kroppen udsættes for arbejdsemnet, at
klingen binder, eller at man misterkontrollen.
e) Hold det elektriske værktøj ved hjælp af de isolerede
greb, når værktøjet under arbejdet kan komme
i kontakt med skjulte ledninger. Kontakt med en
strømførende ledning vil også gøre uafdækkede metaldele
på værktøjet strømførende og give brugeren elektriskstød.
f) Ved kløvning skal der altid bruges et kløvningshegn
eller en ligekantet skinne. Dette forbedrer snittets
nøjagtighed og mindsker risikoen for, at klingenbinder.
g) Brug altid klinger, hvis dornhuller har den
rigtige størrelse og form (diamantformede i
stedet for runde). Klinger, der ikke passer til savens
monteringssystem, vil køre ekscentrisk og medføre, at man
misterkontrollen.
h) Brug aldrig beskadigede eller forkerte
klingepakninger eller bolte. Klingepakningerne og
bolten er specialfremstillet til din sav, til optimal ydelse og
sikkerbrug.
Årsager til og forebyggelse af tilbageslag
• Tilbageslag er en pludselig reaktion på en indeklemt, bundet
eller forkert indstillet savklinge, der medfører, at en sav ude af
kontrol løftes op og ud af arbejdsemnet mod operatøren;
• Når klingen er indeklemt eller bundet, fordi savsnittet lukker
om klingen, stopper klingen, og motoren reagerer ved hurtigt
at skubbe værktøjet tilbage mod operatøren;
• Hvis klingen bliver forvredet eller sætter sig skævt i snittet,
kan tænderne i bagenden af klingen grave sig ned i træets
overflade, så klingen springer ud af savsnittet og tilbage
modoperatøren.
Tilbageslag forekommer ved fejlagtig anvendelse af saven og/eller
under uhensigtsmæssige arbejdsprocesser eller arbejdsbetingelser,
og kan undgås, når følgende forholdsregler overholdes:
a) Hold godt fast i saven med begge hænder og hold
dine arme på en sådan måde, at de er klar til at
modstå tilbageslag. Anbring din krop på den ene
eller den anden side af klingen, men ikke i lige
linje med klingen. Tilbageslag kan få saven til at
springe tilbage, men tilbagespringskræfter kan styres af
operatøren, hvis passende forholdsreglertræffes.
b) Hvis klingen binder, eller hvis skærearbejdet skal
afbrydes, slippes aftrækkeren og saven holdes stille
i materialet, indtil klingen står helt stille. Forsøg
aldrig at fjerne saven fra arbejdsemnet eller trække
saven bagud med klingen i bevægelse. Det kan
medføre tilbageslag. Find årsagen til at klingen binder,
og foretag de nødvendigeændringer.
c) Når en sav startes op igen i arbejdsemnet,
skal savklingen centreres i snittet, og det skal
kontrolleres, at savtænderne ikke har sat sig fast
i materialet. Hvis savklingen binder, kan den bevæge
sig opad eller slå tilbage fra arbejdsemnet, når værktøjet
startes påny.
d) Sørg for tilstrækkelig støtte til store paneler for at
mindske risikoen for, at klingen indeklemmes og
slår tilbage. Større paneler kommer til at hænge på
grund af deres egen vægt. Panelet skal understøttes på
begge sider, tæt på skærelinjen og tæt på paneletskanter.
e) Brug ikke sløve eller beskadigede klinger. Uskarpe
eller forkert monterede klinger giver et snævert savsnit
med for stor friktion, klingebinding ogtilbageslag.
f) Låsehåndtagene til justering af klingedybde og
smigvinkel skal være stramme og fastgjort, før
der skæres. Hvis klingejusteringen rykker sig under
skærearbejdet, kan det medføre binding ogtilbageslag.

8
DANSK
g) Udvis ekstra forsigtighed ved udførelse af et
“dyksnit” i eksisterende vægge og andre “blinde”
områder. Hvis klingen stikker ud gennem materialet, kan
den skære i genstande, der kan forårsagetilbageslag.
Sikkerhedsinstruktioner for save af
dyktypen
a) Kontroller inden brug, at skærmen er helt lukket.
Anvend ikke saven, hvis skjoldet ikke kan bevæges
frit, og omslut klingen med det samme. Forsøg
aldrig at klemme eller tvinge skjoldet, så klingen
eksponeres. Hvis saven tabes ved et uheld, kan
beskyttelsesskærmen være bøjet. Kontroller, at skærmen
kan bevæges frit og ikke kan komme i kontakt med klingen
eller andre dele uanset skærevinkel ogdybde.
b) Kontroller, at afskærmningens returfjeder virker
korrekt og er i god stand. Hvis afskærmningen og
fjederen ikke fungerer korrekt, skal de serviceres
før brug. Hvis afskærmningen er sløv at betjene, kan
det skyldes beskadigede dele, aflejret klæbestof eller
ophobetsnavs.
c) Sørg for, at savens styreplade ikke forrykker sig
ved udførelse af dyksnit. Når klingen rykkes sidelæns,
forårsager det binding og sandsynligttilbageslag.
d) Hold øje med, at afskærmningen dækker klingen,
før saven sættes ned på arbejdsbænk eller gulv.
En ubeskyttet klinge i bevægelse vil få saven til at køre
sig baglæns og skære alt, hvad den støder på. Vær
opmærksom på, hvor lang tid det tager for klingen af
stoppe, når kontaktenslippes.
Yderligere sikkerhedsinstruktioner for alle
save med spaltekniv
a) Brug den den rigtige spaltekniv til den klinge,
der anvendes. Hvis spaltekniven skal virke, skal den
være tykkere en klingekroppen, men tyndere end
klingenstænder.
b) Juster spaltekniven som beskrevet i
brugervejledningen. Forkert afstand, placering og
indstilling kan medføre, at spaltekniven ikke kan forhindre
tilbageslag på effektivvis.
c) Hvis spaltekniven skal fungere, skal den sættes
i arbejdsemnet. Spaltekniven kan ikke forhindre
tilbageslag ved kortesnit.
d) Brug ikke saven, hvis spaltekniven er
bøjet. Selv en mindre forstyrrelse kan sænke en
afskærmningslukkehastighed.
Yderligere sikkerhedsinstruktioner til save af
dyktypen
• Bær høreværn. Udsættelse for støj kan føre til tab afhøreevne.
• Bær en støvmaske. Udsættelse for støvpartikler kan give
vejrtrækningsproblemer og eventueltpersonskade.
• Undlad at bruge klinger med større eller mindre
diameter end anbefalet. Den rette klingekapacitet opnås
ved at se de tekniske data. Brug kun de klinger, der er angivet
i denne vejledning, jf. EN 847-1.
• Brug aldrig slibendeafskæringsskiver.
ADVARSEL: Vi anbefaler brug af en reststrømsanordning
med en reststrømskapacitet på 30mA ellermindre.
Restrisici
På trods af overholdelsen af de relevante sikkerhedsregler og
brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse
omfatter:
• Hørenedsættelse.
• Risiko for personskade som følge af flyvendepartikler.
• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt
underbetjening.
• Risiko for personskade som følge af forlængetbrug.
Elektrisk sikkerhed
Elmotoren er kun designet til én spænding. Kontrollér altid, at
strømforsyningen svarer til spændingen påmærkepladen.
Dit
DeWALT
-værktøj er dobbeltisoleret i
overensstemmelse med EN62841, og derfor er en
jordledning ikke påkrævet
Hvis forsyningsledningen er beskadiget, må den kun udskiftes af
DeWALT
eller en autoriseretserviceorganisation.
Brug af forlængerledning
Hvis en forlængerledning er påkrævet, skal du anvende en
godkendt 3-koret forlængerledning, der passer til dette værktøjs
effektforbrug (se Tekniske data). Den minimale lederstørrelse er
1,5 mm2; den maksimale længde er 30m.
Ved brug af en kabeltromle skal kablet altid rulles heltud.
Pakkens indhold
Pakken indeholder:
1 Dyksav
1 Sekskantnøgle
1 Brugsvejledning
• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør,
der kan være opstået undertransport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den
førbetjening.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen førbrug.
Læs brugsvejledningen førbrug.
Maksimal skæredybde

9
DANSK
Datokodeposition (Fig. A)
Datokoden26, der også inkluderer produktionsåret, er tryk
påhuset.
Eksempel:
2019 XX XX
Produktionsår
Beskrivelse (Fig.A–C,F,G)
ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen
dele deraf. Det kan medføre materiale- ellerpersonskade.
1 dykkekontakt
2 tænd/sluk-kontakt
3 hovedhåndtag
4 sko
5 justeringsknap for smigvinkel
6 dybdejusteringsknapper
7 dybdeskala
8 fronthåndtag
9 støvudsugningsport
10 skinnejusteringsenhed
11 klinge
12 låseknap
13 låsegreb
14 tilspændingsskrue til klinge
15 ydre flange
16 indre flange
17 spaltekniv
18 spalteknivens justeringsskruer
19 hastighedshjul
20 skæreindikator
21 anti-tilbageslagsknap
22 ydre afskærmning
23 styreskinne
24 klingepositionsindikatorer
25 geringsskala
Tilsigtet Brug
DWS520 dyksaven er beregnet på professionelle saveopgaver
ogtræskæringsprodukter.
MÅ IKKE anvendes under våde forhold eller i nærheden af
brændbare væsker ellergasser.
Denne kraftige dyksav er et elektrisk værktøj tilprofessionelle.
LAD IKKE børn komme i kontakt med værktøjet. Overvågning
er påkrævet, når uerfarne brugere anvender detteværktøj.
• Dette produkt er ikke beregnet til anvendelse af personer
(inklusive børn) med nedsatte fysiske, sensoriske eller
mentale handicaps; mangel på erfaringer, viden eller
færdigheder, medmindre de er under overvågning af en
person, der er ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med detteprodukt.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medførekvæstelser.
Justering af smigvinkel (Fig.A)
Smigvinklen kan justeres mellem 0° og 47°.
1. Løsgør knapperne til justering af smigvinkel5.
2. Indstil smigvinklen ved at hælde savskoen4, indtil mærket
viser den ønskede vinkel på geringsskalaen25.
3. Stram knapperne til justering af smigvinkel5.
Udskiftning af savklinge (Fig.A–C)
1. Tryk på låseknappen12.
2. Tryk dyksaven ned for at stoppe (klingeudskiftningsposition).
3. Drej låsegrebet13 med uret til detstopper.
4. Tryk låsegrebet13 ned og drej klingen, indtil
låsepositionenfindes.
BEMÆRK: Klingen11 er nu låst og kan ikke drejes
medhånden.
5. Drej klingens tilspændingsskrue14 mod uret og tag
denud.
6. Fjern den ydre flange15 og den brugte klinge11. Anbring
den nye klinge på den indre flange16.
7. Udskift den ydre flange15 og klingens
tilspændingsskrue14. Drej skruen med uret medhånden.
BEMÆRK: Savklingens rotationsretning og dyksavens
rotationsretning skal væreens.
8. Stram klingens fastspændingsskrue godt ved hjælp
afsekskantnøglen.
9. Løsn og drej låsegrebet13 mod uret, til det stopper.
10. Flyt dyksaven tilbage itoppositionen.
11. Tryk dykkontakten1 frem for at låse savklingen i den
nyeposition.
Justering af spaltekniven (Fig.A–C)
For den rette justering af spaltekniven17 henvises der til
FigurC. Juster spalteknivens frigang efter udskiftning af savblad,
og i øvrigt efterbehov.
1. Følg trinnene for udskiftning af savklinge i trin 1–4.
2. Løsn justeringsskruen18 på spaltekniven med en
sekskantnøgle og indstil spaltekniven som vist i FigurC.
3. Tilspænd spalteknivens skrue18.
4. Drej låsegrebet13 mod uret til detstopper.
5. Flyt dyksaven tilbage itoppositionen.
6. Tryk dykkontakten1 frem for at låse savklingen i den
nyeposition.
Justering af skæredybde (Fig.D)
Skæredybden kan sættes til 0 – 59 mm, når styreskinnen ikke er
monteret; med styreskinnen monteret: 0 – 55mm.

10
DANSK
1. Løsgør dybdejusteringsknappen6 og flyt viseren for at
opnå den retteskæredybde.
2. Stram dybdejusteringsknappen6.
BEMÆRK: De bedste resultater opnås ved at lade savklingen
stikke ca. 3 mm ud fra arbejdsemnet (Fig.D).
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid sikkerhedsvejledningen og de
gældenderegler.
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medførekvæstelser.
Korrekt håndposition (Fig.E)
ADVARSEL: For at reducere risikoen for personskade skal
du ALTID anvende den rette håndposition somvist.
ADVARSEL: For at reducere risikoen for alvorlig
personskade skal du ALTID holde godt fast i tilfælde af en
pludseligreaktion.
Det er nødvendigt at placere den ene hånd på det forreste
håndtag8 og den anden hånd på hovedhåndtaget3 for
korrekthåndposition.
Tænde- og slukkefunktion (Fig.A)
Tryk på tænd/sluk-kontakten for at tænde fordyksaven.
Styring af værktøjet (Fig.A,E,F)
ADVARSEL:
• Fastgør ALTID arbejdsemnet på en sådan måde, at
det ikke kan flytte sig, mens dersaves.
• SKUB ALTID maskinen fremefter. TRÆK ALDRIG
maskinen tilbage mod digselv.
• BRUG ALTID dyksaven med begge hænder. Sæt en
hånd på hovedhåndtaget3 og den anden hånd på
fronthåndtaget8 som vist i FigurE.
• BRUG ALTID klemmen til at holde skinnen ind
modarbejdsemnet.
• Sørg for, at ledningen ikke befinder sig der, hvor
savenkører.
• Brug en korrekt håndposition til at styre savenkorrekt.
• Skæreindikatoren20 viser skærelinjen for 0° og 47° snit
(uden styreskinne).
• Klingepositionsindikatoren24 viser klingepositionen ved
fulddykning.
• Det bedste resultat opnås ved at fastspænde arbejdsemnet
med bunden ivejret.
Tilskæring
1. Anbring maskinen med savfodens forende påarbejdsemnet.
2. Tryk på tænd/sluk-kontakten for at tænde forsaven.
3. Skub dykkontakten1 frem, tryk saven nedefter for at
indstille savdybden og skub den fremefter iskæreretningen.
Dyksnit
ADVARSEL: For at undgå tilbageslag SKAL følgende
instruktioner overholdes ved dyksnit:
• Anbring maskinen på styreskinnen og frigør anti-
tilbageslagsknappen21 ved at dreje den moduret.
• Tænd for maskinen og tryk langsomt saven ned
i den fastsatte dykkedybde og skub fremefter i
skæreretningen. Skæreindikatorerne20 viser
savklingens absolutte forreste og bageste
skærepunkter (dia. 165 mm) ved maksimal
skæredybde og brug afstyreskinne.
• Hvis der opstår tilbageslag under dyksnittet, drejes
anti-tilbageslagsknappen21 mod uret, så den
frigøres fraskinnen.
• Når dyksnittet er gennemført, skal anti-
tilbageslagsknappen21 drejes med uret ind
ilåsepositionen.
Styreskinnesystem (Fig.A,E)
Styreskinnerne, der leveres i forskellige længder, bidrager til at
lave præcise, rene snit og beskytter samtidig arbejdsemnets
overflade modskade.
Der kan - ved kombination med yderligere tilbehør - udføres
præcist vinklede snit, geringssnit og tilpasningsarbejde
medstyreskinnesystemet.
Det er vigtigt at fastgøre arbejdsemnet med klemmer for at
opnå et sikkert greb og et sikkertarbejdsmiljø.
Frirummet for dyksavens styreskinne skal være meget lille for at
opnå de bedst mulige skæreresultater. Den kan indstilles med to
skinnejusteringsknapper10.
1. Frigør skruen inde i skinnejusteringsenheden for at
justerefrirummet.
2. Justér knappen, indtil saven låser påskinnen.
3. Drej knappen baglæns, indtil saven gliderlet.
4. Hold skinnejusteringsknappen på plads og lås skruenigen.
BEMÆRK: Justér ALTID systemet igen, når der skal bruges
andreskinner.
Splintskærm
Styreskinnen er udstyret med en splintskærm, der skal skæres til,
inden den bruges første gang:
VIGTIGT: Læs og følg ALTID styresystemet instruktioner, før
splintskærmen skæres!
1. Sæt dyksavens hastighed til niveau5.
2. Anbring styreskinnen på et stykkeresttræ.
3. Sæt dyksaven til 5 mm’sskæredybde.
4. Anbring saven i bagenden afstyreskinnen.
5. Tænd for saven, tryk den nedefter for at indstille
skæredybden og tilskær splintskærmen hele vejen i én
samlet bevægelse. Splintskærmens kant svarer nu nøjagtigt
til klingensskærekant.

11
DANSK
ADVARSEL: Fastgør ALTID styreskinnen23 med en
klemme for at mindske risikoen forpersonskade.
Hastighedsjustering (Fig.A)
Hastigheden kan reguleres mellem 1750 og 4200 /min ved
hjælp af hastighedshjulet19. Det gør det muligt at optimere
skærehastigheden, så den passer til materialet. Se følgende
diagram for valg af materialetype oghastighedsinterval.
Materialetypen, der skal saves i Hastigheds- interval
Træ (hårdt, blødt) 3–5
Spånplader 4–5
Lamineret træ, møbelplader, finerede og belagte
plader
2–5
Papir og karton 1–3
Savning i vægge (Fig.A,G)
1. Anbring dyksaven med yderskærmen22 på en ren,
jævnoverflade.
2. Tryk skoen4 med forsiden på døren mod det
justerededybdestop.
Støvopsamling (Fig. A, H)
ADVARSEL: Risiko for indånding af støv. For at mindske
risikoen for personskade skal du ALTID bære en
godkendtstøvmaske.
Dit værktøj er forsynet med en støvopsamlingsudgang9.
Med støvopsamlingsadaptoren kan du slutte værktøjet til en
udvendig støvopsamler enten ved brug af AirLock™ systemet
(DWV9000-XJ) eller et standard 35mmstøvopsamlingsudstyr.
ADVARSEL: Brug ALTID en støvudsuger, der er fremstillet
i overensstemmelse med de gældende bestemmelser
vedrørende støvudsugning ved savning af træ.
Vakuumslanger til de fleste støvsugere vil passe direkte ind
istøvudsugningsudgangen.
VEDLIGEHOLDELSE
Dit
DeWALT
-elværktøj er beregnet til langvarig brug med
minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende
drift afhænger af korrekt vedligeholdelse og rengøring
afværktøjet.
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medførekvæstelser.
ADVARSEL: Hvis savklingen er slidt, skal den udskiftes
med en ny skarpklinge.
Smøring
Dette elektriske værktøj skal ikke smøresyderligere.
Rengøring
ADVARSEL: Blæs støv og snavs ud af hovedhuset med
tør luft, lige så snart der samler sig snavs i og omkring
luftaftrækket. Bær godkendte beskyttelsesbriller og
godkendt støvmaske ved udførelse af denneprocedure.
ADVARSEL: Brug aldrig opløsningsmidler eller andre
kraftige kemikalier til at rengøre værktøjets ikke-metalliske
dele. Disse kemikalier kan svække de materialer, der
anvendes i disse dele. Brug en klud, der kun er fugtet
med vand og mild sæbe. Lad aldrig væske trænge ind
i værktøjet, og nedsænk aldrig nogen del af værktøjet
ivæske.
Valgfrit tilbehør
ADVARSEL: Da andet tilbehør end det, som stilles til
rådighed af
DeWALT
, ikke er afprøvet med dette produkt,
kan det være farligt at bruge sådant tilbehør med dette
værktøj. For at mindske risikoen for personskade, må
dette produkt kun anvendes med tilbehør, som anbefales
af
DeWALT
.
Kontakt forhandleren for yderligere oplysninger om
korrekttilbehør.
Miljøbeskyttelse
Separate Sammlung. Produkte und Batterien, die mit
diesem Symbol gekennzeichnet sind, dürfen nicht im
normalen Hausmüll entsorgtwerden.
Produkte und Batterien enthalten Materialien, die
zurückgewonnen oder recycelt werden können, um den Bedarf
an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische
Produkte und Batterien gemäß den lokalen Bestimmungen.
Weitere Informationen erhalten Sie unter www.2helpU.com.

12
DEUTSCH
Werkzeugs und Zubehörs, Hände warm halten (wichtig
in Bezug auf Vibrationsauswirkungen), Organisation
vonArbeitsmustern.
EG-Konformitätserklärung
Maschinenrichylinie
Tauchsäge
DWS520
DeWALT
erklärt hiermit, dass diese unter Technische Daten
beschriebenen Produkte die folgenden Vorschriften erfüllen:
2006/42/EG, EN62841-1:2015; EN62841-2-5:2014.
Diese Produkte erfüllen auch die Anforderungen von
Richtlinie 2014/30/EU und 2011/65/EU. Für weitere
Informationen wenden Sie sich bitte an
DeWALT
unter der
folgenden Adresse oder schauen Sie auf der Rückseite dieser
Betriebsanleitungnach.
Der Unterzeichnete ist verantwortlich für die Zusammenstellung
des technischen Dossiers und gibt diese Erklärung im Namen
von
DeWALT
ab.
Markus Rompel
Vizepräsident of Engineering, PTE-Europa
DeWALT
, Richard-Klinger-Straße 11
D-65510 Idstein, Deutschland
10.08.2016
WARNUNG: Zur Reduzierung der Verletzungsgefahr
bitte die Bedienungsanleitunglesen.
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen Warnhinweise
erklärt. Bitte lesen Sie das Handbuch und achten Sie auf
dieseSymbole.
GEFAHR: Weist auf eine unmittelbar drohende
gefährliche Situation hin, die, sofern nicht vermieden, zu
tödlichen oder schweren Verletzungenführt.
WARNUNG: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führenkann.
VORSICHT: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, u. U. zu leichten
oder mittelschweren Verletzungen führenkann.
HINWEIS: Weist auf ein Verhalten hin, das nichts
mit Verletzungen zu tun hat, aber, wenn es nicht
vermieden wird, zu Sachschäden führenkann.
Weist auf ein Stromschlagrisikohin.
Herzlichen Glückwunsch!
Sie haben sich für ein Gerät von
DeWALT
entschieden.
Langjährige Erfahrung, sorgfältige Produktentwicklung und
Innovation machen
DeWALT
zu einem zuverlässigen Partner für
professionelle Anwender vonElektrowerkzeugen.
Technische Daten
DWS520
QS/GB
DWS520
LX
Spannung VWS 220-240 115
Typ 3 3
Abgabeleistung W1300 1300
Leerlaufdrehzahl min-1 1750-4200 1750-4200
Sägeblattdurchmesser mm 165 165
Max. Schnitttiefe
90˚ (ohne Führungsschiene) mm 59 59
90˚ (mit Führungsschiene) mm 55 55
Sägeblattbohrung mm 20 20
Gehrungswinkeleinstellung 47˚ 47˚
Gewicht kg 5 5
Lärmwerte und/oder Vibrationswerte (Triax-Vektorsumme) gemäß EN62841-2-5.
LPA (Emissions-Schalldruckpegel) dB(A) 91 91
LWA (Schallleistungspegel) dB(A) 102 102
K (Unsicherheit für den angegebenen
Schallpegel)
dB(A) 3 3
Vibrationskennwert a
h
= m/s2<2,5 <2,5
Unsicherheitswert K = m/s21,5 1,5
Der in diesem Informationsblatt angegebene Vibrations- und/
oder Lärmwert wurde gemäß einem standardisierten Test laut
EN62841 gemessen und Kann für einen Vergleich zwischen
zwei Geräten verwendet werden. Er kann zu einer vorläufigen
Einschätzung der Exposition verwendetwerden.
WARNUNG: Der angegebene Vibrations- und/oder
Lärmwert bezieht sich auf die Hauptanwendung des
Gerätes. Wenn das Gerät jedoch für andere Anwendungen,
mit anderem Zubehör oder schlecht gewartet eingesetzt
wird, kann der Vibrations- und/oder Lärmwert
verschieden sein. Dies kann den Expositionsgrad über die
Gesamtbetriebszeit erheblicherhöhen.
Eine Schätzung der Vibrations- und/oder Lärmbelastung
sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet
wird oder über welche Zeit es zwar läuft, aber nicht
wirklich in Betrieb ist. Dies kann die Exposition über die
Gesamtbetriebszeit erheblichmindern.
Identifizieren Sie zusätzliche Sicherheitsmaßnahmen,
um den Bediener vor den Vibrations- und/oder
Lärmauswirkungen zu schützen, wie: Pflege des
TAUCHSÄGE
DWS520
Deutsch (übersetzt von den originalanweisungen)

13
DEUTSCH
f) Wenn der Betrieb eines Elektrogerätes in feuchter
Umgebung unumgänglich ist, verwenden Sie eine
durch einen Fehlerstromschutzschalter (FI-Schalter
oder Rcd) geschützte Stromversorgung. Der Einsatz
eines Fehlerstromschutzschalters mindert die Gefahr eines
elektrischenSchlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Betrieb eines Elektrogerätes kann zu schweren
Verletzungenführen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach
Art und Einsatz des Elektrowerkzeuges, verringert das
Risiko vonVerletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten.
Vergewissern Sie sich, dass der Schalter in der
AUS-Position ist, bevor Sie das Gerät an die
Stromversorgung und/oder an den Akku anschließen
oder wenn Sie das Gerät aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällenführen.
d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge,
bevor Sie das Elektrogerät einschalten. Werkzeuge
oder Schlüssel, die an rotierenden Teilen des Elektrogerätes
angebracht sind, können zu Verletzungenführen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besserkontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung und keinen Schmuck. Halten Sie
Haare und Kleidung von beweglichen Teilen fern.
Lose sitzende Kleidung, Schmuck oder lange Haare können
sich in den beweglichen Teilenverfangen.
g) Wenn Geräte für den Anschluss an eine
Staubabsaugung und Staubsammlung vorgesehen
sind, vergewissern Sie sich, dass diese richtig
angeschlossen sind und verwendet werden. Der
Einsatz von Staubsammlern kann staubbedingte
Gefahrenmindern.
h) Vermeiden Sie, durch die häufige Nutzung des
Werkzeugs in einen Trott zu verfallen und Prinzipien
für die Werkzeugsicherheit zu ignorieren. Eine
unachtsame Aktion kann im Bruchteil einer Sekunde zu
schweren Verletzungenführen.
Weist auf eine Brandgefahrhin.
Allgemeine Sicherheitswarnhinweise für
Elektrowerkzeuge
WARNUNG: Beachten Sie alle Sicherheitshinweise,
Anweisungen, Darstellungen und Daten, die Sie
mit dem Gerät erhalten. Wenn Sie die folgenden
Anweisungen nicht beachten, kann es zu elektrischem
Schlag, Feuer und/oder schweren Verletzungenkommen.
BEWAHREN SIE ALLE WARNHINWEISE UND
ANWEISUNGEN ZUM SPÄTEREN
NACHSCHLAGEN AUF
Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich
auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr
akkubetriebenes (kabelloses)Elektrowerkzeug.
1) Sicherheit im Arbeitsbereich
a) Halten Sie den Arbeitsbereich sauber und gut
ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche
begünstigenUnfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in
explosionsgefährdeten Umgebungen, in denen
sich z. B. brennbare Flüssigkeiten, Gase oder Staub
befinden.Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzündenkönnen.
c) Halten Sie Kinder und Zuschauer fern, während Sie
ein Elektrogerät betreiben. Ablenkung kann dazu
führen, dass Sie die Kontrolle über das Gerätverlieren.
2) Elektrische Sicherheit
a) Der Stecker des Elektrogerätes muss in die
Steckdose passen. Ändern Sie niemals den Stecker
in irgendeiner Form. Verwenden Sie keinerlei
Adapterstecker an geerdeten Elektrogeräten.
Unveränderte Stecker und passende Steckdosen mindern
die Gefahr eines elektrischenSchlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Flächen,
wie Rohre, Radiatoren, Herde und Kühlgeräte. Es
besteht eine erhöhte Gefahr für einen elektrischen Schlag,
wenn Ihr Körper geerdetist.
c) Setzen Sie Elektrogeräte keinem Regen oder
feuchter Umgebung aus. Wenn Wasser in das
Elektrogerät eindringt, erhöht sich die Gefahr eines
elektrischenSchlages.
d) Überlasten Sie das Kabel nicht. Verwenden Sie
niemals das Kabel, um das Elektrogerät zu tragen
oder durch Ziehen vom Netz zu trennen. Halten Sie
das Kabel fern von Hitze, Öl, scharfen Kanten oder
beweglichen Teilen. Beschädigte oder verhedderte Kabel
erhöhen die Gefahr eines elektrischenSchlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben,
verwenden Sie ein für den Außeneinsatz geeignetes
Verlängerungskabel. Die Verwendung von für den
Außeneinsatz geeigneten Kabeln mindert die Gefahr eines
elektrischenSchlages.

14
DEUTSCH
4) Verwendung und Pflege des Elektrogerätes
a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie
das für Ihre Arbeit passende Elektrogerät. Das richtige
Gerät wird die Aufgabe besser und sicherer erledigen,
wenn es bestimmungsgemäß verwendetwird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist gefährlich und muss
repariertwerden.
c) Trennen Sie den Stecker vom Netz und/ oder den
Akku (sofern abnehmbar) vom Elektrowerkzeug,
bevor Sie Einstellungen am Gerät vornehmen,
Zubehör wechseln oder es aufbewahren. Diese
Vorbeugemaßnahmen mindern die Gefahr, dass das
Elektrogerät unbeabsichtigtstartet.
d) Bewahren Sie nicht verwendete Elektrogeräte für
Kinder unerreichbar auf und lassen Sie nicht zu, dass
Personen ohne Erfahrung mit dem Elektrogerät oder
mit diesen Anweisungen das Elektrogerät bedienen.
Elektrogeräte sind in den Händen nicht geschulter
Personengefährlich.
e) Elektrowerkzeuge und Zubehör müssen gepflegt
werden. Prüfen Sie, ob bewegliche Teile verzogen
oder ausgeschlagen, ob Teile gebrochen oder
in einem Zustand sind, der den Betrieb des
Elektrogerätes beeinträchtigen kann. Bei
Beschädigungen lassen Sie das Elektrogerät
reparieren, bevor Sie es verwenden. Viele Unfälle
entstehen wegen mangelnder Wartung derElektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Klingen
blockieren seltener und sind leichter unter Kontrolle
zuhalten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze
(Bits) usw. gemäß diesen Anweisungen und unter
Berücksichtigung der Arbeitsbedingungen und
der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben
verwenden, die nicht bestimmungsgemäß sind, kann dies
zu gefährlichen Situationenführen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl
und Fett. Rutschige Griffe und Oberflächen unterbinden
die sichere Bedienbarkeit und Kontrolle über das Werkzeug
in unerwartetenSituationen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Gerätes erhaltenbleibt.
ZUSÄTZLICHE WERKZEUGSPEZIFISCHE
SICHERHEITSHINWEISE
Sicherheitsanweisungen für alle Arbeiten
a) GEFAHRENHINWEIS: Hände vom schneidebereich
und sägeblatt fernhalten! Belassen Sie Ihre andere
Hand am Hilfsgriff oder Motorgehäuse. Durch
beidhändiges Festhalten des Geräts werden Verletzungen
durch das Sägeblattvermieden.
b) Nicht unter das Werkstück greifen! Der Blattschutz
bietet keinen Schutz, falls sich Ihre Hand unter dem
Werkstückbefindet.
c) Die Schnitttiefe der Dicke des Werkstücks
entsprechend einstellen! Unter dem Werkstück sollte
weniger als eine Sägeblattzahnlänge zu sehensein.
d) Werkstück niemals in der Hand oder auf dem Schoß
halten! Werkstück auf einer festen Arbeitsfläche
sicher befestigen. Es ist wichtig, das Werkstück gut
abzustützen, um ein Verkeilen des Sägeblatts, einen Verlust
der Kontrolle und Verletzungen zuvermeiden.
e) Beim Arbeiten an Werkstücken, die möglicherweise
verborgene Leitungen enthalten können, das
Werkzeug nur an den isolierten Griffflächen
anfassen. Bei Kontakt mit einem stromführenden
Draht werden die freiliegenden Metallteile ebenfalls
stromführend, und der Bediener erleidet bei Berührung
einenStromschlag.
f) Für Längsschnitte immer einen Parallelanschlag
oder eine Führungsschiene verwenden! Dies trägt zur
Genauigkeit des Schnitts bei und verhindert ein Verkanten
desSägeblatts.
g) Immer die richtige Größe und Form des Bohrlochs
bei Sägeblättern verwenden (eckig bzw. rund).
Sägeblätter, die nicht zur Befestigungsvorrichtung der
Säge passen, können exzentrisch laufen und außer
Kontrollegeraten.
h) Niemals beschädigte oder falsche Unterlegscheiben
oder Befestigungsbolzen für das Sägeblatt
verwenden. Unterlegscheiben und Befestigungsbolzen
für das Sägeblatt sind speziell auf diese Säge angepasst
und für die vollständige Leistung und Betriebssicherheit
des Gerätesnotwendig.
Ursachen und Verhütungsmaßnahmen
für Rückschläge
• Ein verbogenes oder falsch angebrachtes Sägeblatt kann
zu plötzlichem Rückschlag führen, wodurch die Säge außer
Kontrolle geraten, aus dem Werkstück und gegen den Benutzer
geschleudert werden kann;
• Bei verbogenem oder in die Kerbe eingeklemmtem Sägeblatt
wird das Sägeblatt plötzlich gestoppt und die Krafteinwirkung
des Motors kann das Gerät plötzlich gegen den Benutzer
schleudern;
• Wenn das Sägeblatt verdreht oder schräg in die Kerbe
eingeführt wird, können die Zähne an der Rückseite des
Sägeblatts sich in der Oberfläche des Holzes verkanten,
wodurch das Sägeblatt das Gerät aus der Kerbe hebt und
gegen den Benutzerschleudert.
Wenn Sie das Gerät falsch bedienen oder verwenden und/oder
einsetzen kann ein Rückschlag auftreten. Dies kann durch die
unten aufgeführten entsprechenden Vorsichtsmaßnahmen
vermieden werden:

15
DEUTSCH
a) Halten Sie die Säge jederzeit mit beiden Händen
fest und positionieren Sie Ihre Arme so, dass sie dem
Rückschlag entgegenwirken können. Positionieren
Sie Ihren Körper seitlich vom Sägeblatt, nicht in
Drehrichtung des Sägeblattes. Ein Rückschlag kann
dazu führen, dass die Säge zurückgeschleudert
wird. Doch die Rückschlagkräfte können durch den
Benutzer beherrscht werden, sofern die geeigneten
Vorsichtsmaßnahmen getroffenwerden.
b) Wenn das Sägeblatt klemmt oder wenn aus
irgendeinem Grund der Schnitt unterbrochen
wird, lassen Sie den Drücker los und halten Sie
das Werkzeug bewegungslos im Material, bis das
Sägeblatt vollkommen zum Stillstand gekommen
ist. Versuchen Sie niemals, das Werkzeug aus dem
Werkstück zu entfernen oder zurückzuziehen,
während sich das Sägeblatt noch dreht, da dies
einen Rückschlag verursacht. Untersuchen und
beheben Sie die Ursachen für ein Klemmen derScheibe.
c) Wenn Sie die Säge starten, während das Sägeblatt
sich im Werkstück befindet, müssen Sie das
Sägeblatt in der Kerbe zentrieren und darauf
achten, dass die Zähne sich nicht im Schnittmaterial
verkeilen. Wenn das Sägeblatt im Material klemmt,
kann es sich beim erneuten Starten nach oben bewegen
oderzurückschlagen.
d) Größere Platten müssen befestigt werden, um ein
Verkeilen und einen Rückschlag des Sägeblatts
zu vermeiden. Große Platten können unter ihrem
eigenen Gewicht durchhängen. Die Platten müssen
an beiden Seiten nahe der Schnittlinie und nahe dem
Plattenrand abgestütztwerden.
e) Keine stumpfen oder beschädigten Sägeblätter
verwenden. Unscharfe oder falsch eingestellte
Sägeblätter können eine zu schmale Kerbe schneiden, was
zu übermäßiger Reibung, Verklemmen und Rückschlag des
Sägeblatts führenkann.
f) Arretierungen für Schneidetiefe und Neigungswinkel
müssen vor dem Sägen fest angezogen und
gesichert werden. Wenn sich beim Schneiden die
Sägeblatteinstellung verändert, kann dies zum Verkanten
des Sägeblatts und zum Rückschlagführen.
g) Gehen Sie mit besonderer Vorsicht vor, wenn Sie
einen „Tauchstich“ in eine Wand oder andere
unübersichtliche Werkstücke vornehmen. Das
herausragende Sägeblatt kann dabei in Gegenstände
geraten, die zu einem Rückschlagführen.
Sicherheitsanweisungen für Tauchsägen
a) Überprüfen Sie vor jedem Gebrauch, dass die
Schutzvorrichtung einwandfrei schließt. Benutzen
Sie die Säge nicht, wenn sich die Schutzvorrichtung
nicht frei bewegen lässt und das Blatt nicht
vollständig umschließt. Klemmen oder binden
Sie die Schutzvorrichtung keinesfalls so fest, dass
das Sägeblatt freiliegt. Wird die Säge versehentlich
fallengelassen, so kann sich die Schutzvorrichtung
verbiegen. Stellen Sie sicher, dass sich die
Schutzvorrichtung frei bewegen lässt und in sämtlichen
Schnittwinkeln und -tiefen nicht das Sägeblatt oder ein
anderes Teilberührt.
b) Überprüfen Sie die Funktion und den Zustand der
Blattschutz-Rückholfeder. Wenn der Blattschutz
und die Feder nicht vorschriftsmäßig funktionieren,
müssen sie vor Gebrauch gewartet werden.
Beschädigte Teile, Rückstände oder Verschmutzung
können die Bewegung des Blattschutzesbehindern.
c) Stellen Sie sicher, dass sich die Führungsplatte
der Säge bei Tauchstichen nicht verschiebt. Ein
seitwärts verschobenes Sägeblatt führt zu Verkeilung und
möglichemRückschlag.
d) Achten Sie immer darauf, dass der Blattschutz
geschlossen ist, wenn Sie die Säge auf die Werkbank
oder den Boden legen. Ein ungeschütztes drehendes
Sägeblatt führt dazu, dass die Säge sich rückwärts bewegt
und alles sägt, was sich im Weg befindet. Achten Sie
darauf, wie lange es dauert, bis das Sägeblatt stoppt,
nachdem Sie den Schalter losgelassenhaben.
Zusätzliche Sicherheitsanweisungen für alle
Sägen mit Spaltkeil
a) Verwenden Sie den für das verwendete Sägeblatt
angemessenen Spaltkeil. Damit der Spaltkeil
funktioniert, muss er dicker sein als die Platte des
Sägeblatts, aber dünner als die Zähne derSäge.
b) Stellen Sie den Spaltkeil wie in der
Bedienungsanleitung beschrieben ein. Falscher
Abstand, falsche Position und Ausrichtung können
den Spaltkeil wirkungslos bei der Verhinderung von
Rückschlagmachen.
c) Damit der Spaltkeil funktioniert, muss er in das
Werkstück eingesetzt sein. Bei kurzen Schnitten hilft der
Spaltkeil nicht, Rückschläge zuverhindern.
d) Bei verbogenem Spaltkeil darf die Säge nicht
verwendet werden. Selbst eine leichte Behinderung
kann dazu führen, dass der Blattschutz sich nicht mehr
richtigschließt.
Zusätzliche Sicherheitshinweise für
Tauchsägen
• Tragen Sie einen Gehörschutz. Wenn Sie Lärm ausgesetzt
sind, besteht die Gefahr vonGehörschäden.
• Tragen Sie eine Staubmaske! Das Einatmen von
Staubpartikeln kann zu Atembeschwerden und möglichen
Verletzungenführen.
• Keine Sägeblätter mit einem Durchmesser verwenden,
der größer oder kleiner ist als empfohlen. Die richtigen
Schnittkapazitäten sind den technischen Daten zu
entnehmen. Nur die in diesem Handbuch angegebenen
Sägeblätter verwenden, die die Richtlinien in EN 847-1erfüllen.
• Niemals aggressive Trennscheibenverwenden.

16
DEUTSCH
WARNUNG: Wir empfehlen die Verwendung einer
Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom
von maximal30mA.
Restrisiken
Trotz Beachtung der geltenden Sicherheitsvorschriften und des
Einsatzes von Schutzvorrichtungen können bestimmte Risiken
nicht vermieden werden. Diese sind:
• Beeinträchtigung desGehörs.
• Verletzungsgefahr durch umherfliegendeTeilchen.
• Verbrennungsgefahr durch während des Betriebes heiß
werdendeZubehörteile.
• Verletzungsgefahr durch andauerndenGebrauch.
Elektrische Sicherheit
Der Elektromotor wurde für eine einzige Spannung konstruiert.
Überprüfen Sie immer, dass die Stromversorgung der Spannung
auf dem Typenschildentspricht.
Ihr
DeWALT
-Gerät ist gemäß EN62841 doppelt isoliert.
Es muss deshalb nicht geerdetwerden.
Wenn das Netzkabel beschädigt ist, darf es nur von
DeWALT
oder
einer autorisierten Kundendienststelle ausgetauschtwerden.
Bei Ersatz des Netzkabels achten Sie auf Verwendung
des SchweizerNetzsteckers.
Typ 11 für Klasse II (Doppelisolierung) – Geräte
Typ 12 für Klasse I (Schutzleiter) – Geräte
Ortsveränderliche Geräte, die im Freien verwendet
werden, müssen über einen Fehlerstromschutzschalter
angeschlossenwerden.
Verwendung eines Verlängerungskabels
Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel,
das für die Leistungsaufnahme dieses Elektrowerkzeugs
geeignet ist (siehe Technische Daten). Der Mindestquerschnitt
der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt
30m.
Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel
vollständigab.
Packungsinhalt
Die Packung enthält:
1 Tauchsäge
1 Innensechskantschlüssel
1 Betriebsanleitung
• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf
Beschädigungen, die beim Transport entstanden seinkönnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor
Inbetriebnahme sorgfältig zulesen.
Bildzeichen am Werkzeug
Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:
Vor der Verwendung die
Betriebsanleitunglesen.
Max. Schnitttiefe
Blattdurchmesser
Lage des Datumscodes (Abb. [Fig.] A)
Der Datumscode26, der auch das Herstelljahr enthält, ist in das
Gehäusegeprägt.
Beispiel:
2019 XX XX
Herstelljahr
Beschreibung (Abb.A–C,F,G)
WARNUNG: Nehmen Sie niemals Änderungen am
Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu
Schäden oder Verletzungenführen.
1 Tauchauslöser
2 Ein/Aus-Schalter
3 Hauptgriff
4 Schuh
5 Gehrungseinstellknopf
6 Schnitttiefeneinstellknopf
7 Schnitttiefenskala
8 Vordergriff
9 Staubabzug
10 Führungseinstellung
11 Sägeblatt
12 Arretierknopf
13 Verschlusshebel
14 Sägeblattfeststellschraube
15 äußerer Flansch
16 Innerer Flansch
17 Spaltkeil
18 Spaltkeileinstellschrauben
19 Geschwindigkeitsrad
20 Sägeanzeige
21 Anti-Rückschlagknopf
22 äußerer Schutz
23 Führungsschiene
24 Sägeblatt-Positionsanzeigen
25 Neigungswinkel-Einstellskala
Bestimmungsgemässe Verwendung
Die DWS520 Tauchsäge ist zum gewerblichen Sägebetrieb und
zum Schneiden von Holzproduktengeeignet.
NICHT VERWENDEN in nasser Umgebung oder in der Nähe
von entflammbaren Flüssigkeiten oderGasen.
Diese Tauchäge ist ein motorgetriebenes Werkzeug zur
gewerblichen Verwendung.
LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät
kommen. Wenn unerfahrene Personen dieses Gerät verwenden,
sind diese zubeaufsichtigen.

17
DEUTSCH
• Dieses Gerät darf nicht von Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen
oder mentalen Fähigkeiten oder ohne ausreichende
Erfahrung oder Kenntnisse verwendet werden, außer wenn
diese Personen von einer Person, die für ihre Sicherheit
verantwortlich ist, bei der Verwendung des Geräts
beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit
diesem Produkt allein gelassenwerden.
ZUSAMMENBAU UND EINSTELLUNGEN
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Überprüfen Sie, dass der Auslöseschalter in
der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu
Verletzungenführen.
Gehrungseinstellung (Abb.A)
Der Gehrungswinkel kann zwischen 0° und 47°
eingestelltwerden.
1. Lockern Sie die Gehrungseinstellknöpfe5.
2. Stellen Sie den Neigungswinkel ein, indem Sie den
Sägeschuh4 kippen, bis die Markierung an der
Neigungswinkel-Einstellskala25 den gewünschten
Winkelanzeigt.
3. Lockern Sie die Gehrungseinstellknöpfe5.
Sägeblattwechsel (Abb.A–C)
1. Den Verriegelungsknopf drücken12.
2. Die Tauchsäge bis zum Anschlag herunterdrücken
(Sägeblattwechselposition).
3. Den Verriegelungshebel13 bis zum Anschlag im
Uhrzeigersinndrehen.
4. Den Verriegelungshebel13 herunterdrücken und das
Sägeblatt bis in die Verriegelungspositiondrehen.
HINWEIS: Das Sägeblatt11 ist jetzt verriegelt und kann nicht
mehr von Hand gedrehtwerden.
5. Die Sägeblattfeststellschraube14 zum Lösen entgegen den
Uhrzeigersinndrehen.
6. Den äußeren Flansch15 und das gebrauchte Sägeblatt11
entfernen. Das neue Sägeblatt auf den inneren Flansch
legen16.
7. Den äußeren Flansch15 und die
Sägeblattfeststellschraube14 ersetzen. Die Schraube im
Uhrzeigersinn von Handanziehen.
HINWEIS: Die Drehrichtung des Sägeblatts und die der
Tauchsäge MUSS dieselbesein.
8. Drehen Sie die Sägeblattklemmschraube mit Hilfe des
Innensechskantschlüssels festan.
9. Den Verschlusshebel13 lösen und bis zum Anschlag gegen
den Uhrzeigersinndrehen.
10. Die Tauchsäge wieder zurück in die obere Positionbringen.
11. Den Tauchdrücker1 nach vorne drücken, um den
Sägeblattwechseleinzurasten.
Einstellen des Spaltkeils (Abb.A–C)
Zur korrekten Einstellung des Spaltkeils17 siehe Abb. C.
Justieren Sie den Abstand des Spaltkeils nach dem
Sägeblattwechsel oder wann immererforderlich.
1. Befolgen Sie Sägeblattwechsel Schritte 1–4.
2. Lockern Sie die Schraube für die Spalteinstellung18 mit
einem Innensechskantschlüssel und stellen Sie den Spaltkeil
wie in AbbildungC gezeigtein.
3. Ziehen Sie die Spaltkeilschraube18fest.
4. Den Verriegelungshebel13 bis zum Anschlag im
Uhrzeigersinndrehen.
5. Die Tauchsäge wieder zurück in die obere Positionbringen.
6. Push plunge trigger1 forward, to lock saw bladechange.
Schnitttiefeneinstellung (Abb.D)
Die Schnitttiefe kann ohne angebrachte Führungsschiene
von 0 bis 59 mm eingestellt werden, mit angebrachter
Führungsschiene 0 – 55mm.
1. Lockern Sie den Schnitttiefeneinstellknopf6 und bewegen
Sie den Zeiger, um die korrekte Schnitttiefe zuerhalten.
2. Ziehen Sie den Schnitttiefeneinstellknopf6fest.
HINWEIS: Für optimale Ergebnisse lassen Sie das Sägeblatt
etwa 3 mm über das Werkstück hinausstehen (Abb.D).
BETRIEB
Betriebsanweisungen
WARNUNG: Beachten Sie immer die
Sicherheitsanweisungen und die geltendenVorschriften.
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Überprüfen Sie, dass der Auslöseschalter in
der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu
Verletzungenführen.
Richtige Haltung der Hände (Abb.E)
WARNUNG: Um die Gefahr schwerer Verletzungen zu
mindern, beachten Sie IMMER die richtige Haltung der
Hände, wiedargestellt.
WARNUNG: Um die Gefahr schwerer Verletzungen zu
mindern, halten Sie das Gerät IMMER sicher fest und seien
Sie auf eine plötzliche Reaktiongefasst.
Bei der korrekten Handposition liegt eine Hand auf dem
vorderen Griff8 und die andere auf dem Haupthandgriff3.
Ein- und Ausschalten (Abb.A)
Zum Einschalten der Tauchsäge den Ein-/ Aus-
Schalterbetätigen.

18
DEUTSCH
Halten und Führen des Werkzeugs
(Abb.A,E,F)
WARNUNG:
• IMMER das Werkstück so sichern, dass es sich beim
Sägen nicht bewegenkann.
• IMMER die Maschine vorwärtsdrücken. NIEMALS die
Maschine zum Körperziehen.
• IMMER die Tauchsäge mit beiden Händen fest
greifen. Legen Sie eine Hand auf den Hauptgriff3
und die andere Hand auf den vorderen Griff8, wie in
Abb. Egezeigt.
• IMMER zum Befestigen der Schiene am Werkstück die
Schraubzwingeverwenden.
• Darauf achten, dass das Stromkabel sich nicht in der
Sägerichtungbefindet.
• Halten Sie die Säge entsprechend der Beschreibung,
um sie ordnungsgemäß zuführen.
• Die Sägeanzeige20 zeigt die Sägelinie für Schnitte mit 0°
und 47° an (ohne Führungsschiene).
• Die Sägeblatt-Positionsanzeige24 zeigt die Position des
Sägeblatts für einen vollen Tauchschnittan.
• Für optimale Ergebnisse sollten Sie das Werkstück
umgekehrtbefestigen.
Sägen
1. Setzen Sie die Maschine mit dem Vorderteil der Sägeplatte
auf dasWerkstück.
2. Zum Einschalten der Tauchsäge den Ein-/
Aus-Schalterbetätigen.
3. Drücken Sie den Tauchschalter1 nach vorn, drücken Sie
die Säge nach unten, um die Schnitttiefe einzustellen, und
drücken Sie sie vorwärts inSägerichtung.
Tauchschnitte
WARNUNG: Zur Vermeidung von Rückschlägen
MÜSSEN bei Tauchschnitten die folgenden Anweisungen
befolgtwerden:
• Setzen Sie die Maschine auf die Führungsschiene und
lösen Sie den Anti-Rückschlagknopf21, indem sie ihn
entgegen dem Uhrzeigersinndrehen.
• Schalten Sie die Maschine ein und drücken Sie die
Säge langsam auf die eingestellte Schnitttiefe nach
unten und vorwärts. Die Schneideanzeigen20 zeigen
den absoluten vorderen und hinteren Schneidepunkt
des Sägeblatts (Durchm. 165 mm) bei maximaler
Schnitttiefe und Verwendung der Führungsschienean.
• Wenn während des Tauchschnitts ein Rückschlag
erfolgt, drehen Sie den Anti-Rückschlagknopf21
entgegen dem Uhrzeigersinn, um ihn von der Schiene
zulösen.
• Wenn Sie den Tauchschnitt beendet haben, drehen Sie
den Anti-Rückschlagknopf21 im Uhrzeigersinn in
dieVerriegelungsposition.
Führungsvorrichtung (Abb.A,E)
Die in verschiedenen Längen erhältlichen Führungsschienen
ermöglichen präzise, saubere Schnitte und schützen gleichzeitig
die Oberfläche des Werkstücks vorBeschädigungen.
In Verbindung mit dem zusätzlichen Zubehör können exakt
angewinkelte Schnitte, Gehrungsschnitte und Passarbeiten mit
Hilfe der Führungsschienenvorrichtung durchgeführtwerden.
Das Sichern des Werkstücks mit Schraubzwingen ermöglicht die
Befestigung des Werkstücks und sichereArbeitsbedingungen.
Das Spiel der Führungsschiene bei der Tauchsäge muss sehr
klein sein, um optimale Ergebnisse zu erzielen, und kann mit
zwei Schieneneinstellern10 eingestelltwerden.
1. Lockern Sie die Schraube im Schieneneinsteller, um das
Spieleinzustellen.
2. Stellen Sie den Knopf ein, bis die Säge an der
Schienebefestigtist.
3. Drehen Sie den Knopf so weit zurück, bis die Säge sich leicht
bewegenlässt.
4. Halten Sie den Schieneneinsteller in Position, und ziehen Sie
die Schraube wiederfest.
HINWEIS: IMMER das System zur Verwendung mit anderen
Schienen neueinstellen.
Splitterschutz
Die Führungsschiene verfügt über einen Splitterschutz, der
vor dem ersten Gebrauch auf die richtige Größe zugeschnitten
werden muss:
WICHTIG: AUF JEDEN FALL vor dem Zuschneiden
des Splitterschutzes die Bedienungsanleitung für das
Führungssystem lesen undbefolgen.
1. Die Geschwindigkeit der Tauchsäge auf Stufe 5stellen.
2. Die Tauchsäge auf ein Stück Abfallholzaufsetzen.
3. Die Tauchsäge auf 5 mm Schnitttiefeeinstellen.
4. Die Säge auf das hintere Ende der
Führungsschieneaufsetzen.
5. Die Säge einschalten, auf die eingestellte Schnitttiefe
herunterdrücken und dabei den Splitterschutz in voller
Länge in einem Arbeitsgang schneiden. Das Ende des
Splitterschutzes entspricht nun genau der Schnittkante
desSägeblattes.
WARNUNG: Zur Vermeidung von Verletzungen IMMER
die Führungsschiene23 mit einer Schraubzwingesichern.
Hastighedsjustering (Fig.A)
Hastigheden kan reguleres mellem 1750 og 4200 /min ved
hjælp af hastighedshjulet19. Det gør det muligt at optimere
skærehastigheden, så den passer til materialet. Se følgende
diagram for valg af materialetype oghastighedsinterval.
Zu schneidende Materialart Drehzahl Bereich
Massivholz (hart, weich) 3–5
Spanplatten 4–5
Schichtholz, Tischlerplatten, Furnierplatten und
beschichtete Platten
2–5
Papier und Karton 1–3
