DHP Blue Linen 4188629WE User manual

DO NOT RETURN TO THE STORE !
Visit www.dhpfurniture.com/eng/support-home
or call Toll-Free 1-800-267-1739
4188629WE
B344188629WE00 - 10125-M
Date of Purchase
Upholstered Bed
KT - 2018/2/12
If parts are missing or damaged, we will gladly ship your
replacement parts free of charge.
Lot Number
Thank you for purchasing from DHP!
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
1
© 2014 Dorel Home Products All Rights Reserved
Full
Blue Linen
Weight Limit: 450 Lb / 204 Kg
TM

Contact Us!
[e-mail]
DHP Consumer Services
12345 Albert Hudon, Suite 100,
Montreal, Quebec, Canada H1G 3L1
Read Before Beginning Assembly
1-800-267-1739
Monday - Friday, 9:00 am - 5:00 pm (Eastern Time)
Warranty Information
2
Caution
DHP warrants this product to be free from defects in material and workmanship and
agrees to remedy any such defect. This warranty covers one year from the date of
original purchase. This is solely limited to the repair or replacement of defective
parts and assembly labor is not included.
This warranty does not apply to any product which has been improperly assembled,
subjected to misuse or abuse or which has been altered or repaired in any way.
Liability for consequential damages is excluded to the extent exclusion is permitted
by law. This warranty gives you specific legal rights and you may also have other
rights which vary from state to state.
To obtain warranty service, purchaser must present original bill of sale. Components
repaired or replaced are warranted through the remainder of the original warranty
period only. The defective components will be repaired or replaced without charge,
subject to the terms and conditions described above.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S. and
Canada.
● Call our toll free number if you need assistance.
● Work in a spacious area and near where the unit will be used, preferably on a
carpet, or use a piece of the cardboard packaging to protect your floor and product.
● Recommended # of people needed for assembly: 2 (however it is always better
to have an extra hand). Estimated assembly time is 1.5 hours.
● Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.
● Read each step carefully. It is very important that each step of the instructions is
performed in the correct order. If these steps are not followed in sequence,
assembly difficulties will occur.
● This product is designed for home use and not intended for commercial use.
● This product contains small components. Please ensure that they are kept away
from small children.
● Do not use power tools to assemble your furniture. Power tools may strip or
damage the parts.
For help with assembly, identifying parts, product information or to order parts,
please contact us:

3

4
Parts
All in 1 big box!
Before you throw the package, please use the
Check Box to identify the parts and ensure that
you have all the parts needed for the assembly.
There are inner box(es) that include components
required to complete this assembly.
Replacement Parts, Visit www.dhpfurniture.com/eng/support-home
A
Headboard
T958570
X 1
A1
BCDF
G
Fabric Back Panel
T 941710
X 1
Footboard
T958580
X 1
Side Panel
T958530
X 2
Side Panel
T958540
X 2
Side Rail
T926670
X 2
Side Rail
T926680
X 4
HIJK
L
Side Rail
T926690
X 2
Center Rail
T926700
X 2
Center Rail
T926710
X 1
Cross Brace
T927040
X 1
Support Leg
T926730
X 2
M
N
P
STZ
XY
Support Leg
T926660
X 2
Corner Bracket
T393110
X 4
Wooden Slats
T926770
X 24
Bracket
T393080
X 2
Bracket
T393090
X 2
Single Slat Cap
T926370
X 24
Double Slat Cap
T926380
X 12
Leg
T958500
X 4
A
A1
B
C
C
D
D
F
G
G
H
I
I
J
K
L
M
N
P
S
T
X
Y
Z

5
Hardware Pack
Hardware Pack #: T4107119-00
Please do not completely tighten all the hardware,
until the entire assembly is complete, unless
otherwise indicated in the step-by-step
instructions.
The screw(s), bolt(s) to be used at each step are
shown in actual size in the lower right corner of
the page.
678
4 5
3
2
1
1/4" X 3/4"
X 40
1/4" X 1 3/8"
X 6 1/4" X 1 9/16"
X 28 1/4" X 1 3/4"
X 3
5/16" X 2 1/4"
X 4
4mm
X 1
1/4"
X 3
Wrench
X 1

6
Step 1
Attach F and H to C and D with ❸.
Repeat the same step for remaining parts
C, D, F and H.
X 16
C
D
F
H
3
The slat holes on part F should be facing upward.
D
F

7
Step 2
Attach G x 2 to previous subassembly
C and D with ❸.
Repeat the same step for remaining
parts G.
X 12
C
D
G
G
3
The slat holes on part G should be facing upward.
D
G

8
Step 3
Attach S to D and T to C with❶.
Repeat the same step for the other
subassembly C and D.
X 12
C
D
T
S
T
C
D
S
1

9
Step 4
Stick A1 to the back of A with Velcro as
illustrated.
AA1

10
Step 5
Screw ❷ into A and ❶ into B, leave half
of the thread exposed.
X 4
1
A
B
Do not completely tighten
the BOLTS, leave half of the
thread exposed.
X 4
2
A
B
21

11
Step 6
Hang sub-assembly C and D on A and B
as illustrated, don't completely tighten the
bolts until STEP 10 is complete.
A
B
C
D
D
C
T
T
C
A

12
Step 7
Attach N to Z with ❺.
Repeat the same step for remaining parts
N and Z.
X 4
5
N
Z
5

13
Step 8
8.1 Attach N x 4 to A, B, C and D with ❶;
8.2 Attach L x 2 to H x 2 with ❷.
X 2
Z
N
AC
L
H
X 16
1
2
8.1 8.2
2
1
A
B
C
C
D
DH
L
L
Z
N

14
Step 9
I
I
J
M
M
I
J
M
Slat holes on part I and J should
be facing upward.
Insert I x 2 and J into M x 2, then fix them
with ❶.
1
X 4

15
Step 10
I
I
J
B
A
I
AAttach subassembly from previous STEP
to A and B with ❶, then properly tighten
all the bolts.
1
X 4

16

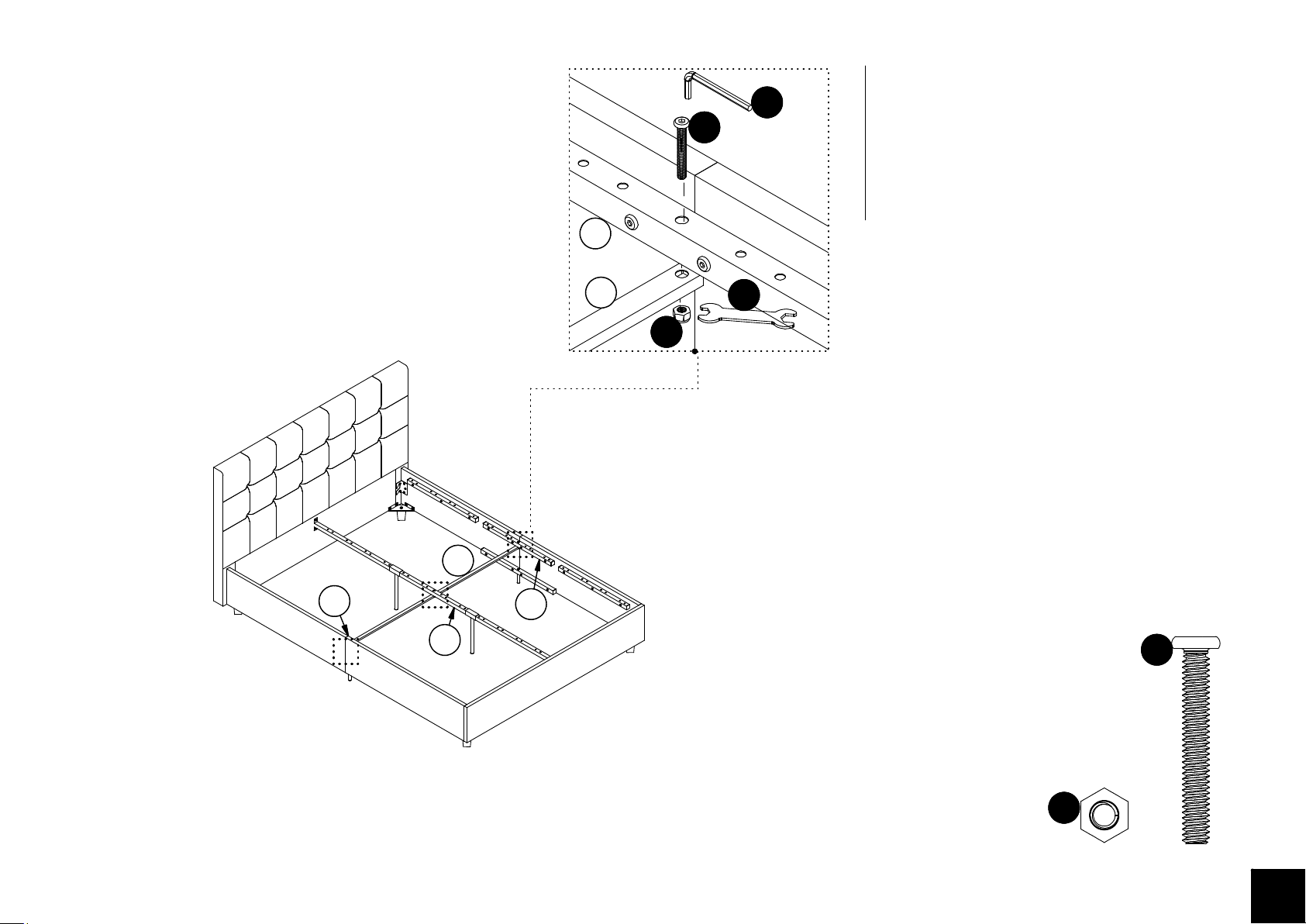

Step 11
J
K
F
F
K
F
4
7
6
8
Attach K to F x 2 and J with ❹ and ❻.
6
4
X 3
X 3

17
Step 12
Incorrect: Slat curve
facing downwards.
Correct: Slat curve should
be facing upwards.
SLAT WARNING
P
X
P
X
G
P
P
Y
I
12.1 Insert P into X;
12.2 Press X into F and G, repeat the
same procedure for the opposite side.
12.3 Insert ends of both slats P into Y,
then press Y into I and J as illustrated.
Repeat the same procedures going
backwards for every row of slats.
12.1 12.2 12.3
G
F
XG
Y
P
I
J
I

18
Helpful Hints
● Move your new furniture carefully, with two
people lifting and carrying the unit to its new
location.
● Your DHP furniture can be disassembled and
reassembled to move.
● Some parts have been pre-assembled for this
item. They are illustrated on this page and available
for replacement.
WARNINGS:
For safety reasons and to prevent injuries:
● This bed is not intended for use by children under 4
years old.
● Prohibit jumping and horseplay on this bed.
● Only use a mattress which is 74" - 75" long and 53"
- 54" wide.
● Do not use risers under this bed.
Helpful Hints
Weight Limit: 450 Lb / 204 Kg
End Cap
T393120
X 2 End Cap
T392520
X 2

NO LO REGRESE A LA TIENDA !
Visite www.dhpfurniture.com/spa/support-home
o llame gratis al 1-800-267-1739
4188629WE
Fecha de compra
Cama Tapizada
Matrimonial
Lino Azul
Si le faltan piezas o las que se incluyen están dañadas, con
mucho gusto le enviaremos sus piezas de reemplazo sin
cargo extra.
Número de lote
Gracias por su compra DHP!
ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE
SEGURIDAD. POR FAVOR LEA Y GUARDE PARA SU REFERENCIA FUTURA.
ES
Al registrar tu producto con nosotros participarás automáticamente en nuestro
concurso trimestral con la oportunidad de ganar increíbles premios.
Beneficios:
Con tan sólo tomarte unos minutos para registrar tu producto y mejorar tu
experiencia con DHP puedes obtener:
● Información exclusiva sobre nuevos productos
● Ofertas y promociones
● Consejos útiles sobre cómo utilizar al máximo tu producto
Registra tu producto y descubre cual es el premio para este trimestre!
Como registrarse:
Escanea el Código QR o visítanos en www.dhpfurniture.com/eng/register
Síguenos en: www.facebook.com/DorelHomeProducts |
www.twitter.com/DHPfurniture | www.pinterest.com/dhpfurniture para tener acceso a
información actualizada sobre tendencias, nuevos productos, concursos y
promociones de DHP.
Gracias por comprar un producto DHP. Esperamos que este le proporcione muchos
años de servicio.
Nota: El producto debe ser registrado en el mismo trimestre en el que se realiza la
compra. Visite www.dhpfurniture.com/eng/register para más detalles acerca de este
concurso.
Registra tu producto y participa para ganar!
DHP garantiza que este producto está libre de defectos de material y de fabricación,
comprometiéndose a corregirlos en caso de ser hallados. Esta garantía es valida por
un año a partir de la fecha de compra original. Esta se limita únicamente a la
reparación o reemplazo de partes defectuosas (no incluye la mano de obra).
Esta garantía no aplica para productos que hayan sido ensamblados incorrectamente,
sujetos a algún tipo de maltrato o abuso, alteración o reparación. Responsabilidad por
daños consecuentes está excluida en la medida de exclusión permitida por la ley.
Esta garantía le brinda derechos legales e igualmente es posible que usted tenga
otros derechos, los cuales pueden variar de Estado a Estado.
Para obtener el servicio de garantía, debe presentar la factura original de su compra.
Los componentes reparados o reemplazados están garantizados durante el periodo
original de la garantía. Las partes defectuosas serán reparadas o reemplazadas sin
cargo extra y sujetas a los términos y condiciones descritos anteriormente.
Visite www.dhpfurniture.com para ver la garantía limitada válida en E.U. y Canadá.
Garantía
Para solicitar ayuda con el ensamblaje, identificación de partes, información del
producto o simplemente ordenar otras partes, dirijase a:
● [e-mail]
● 1-800-267-1739 / Lunes - Viernes / 9:00 am - 5:00 pm (hora del este)
● DHP Servicios al Cliente
12345 Albert Hudon, Suite 100, Montréal, Québec, Canada, H1G 3L1
Contáctenos!

ES
Lea antes de comenzar a ensamblar
Precauciones
● Llame a nuestro número gratuito si necesita asistencia.
● Trabaje en un área espaciosa y cerca de donde su producto será utilizado,
preferiblemente sobre una alfombra o utilice el cartón del empaque para proteger su
piso y su producto.
● El número de personas recomendadas para el montaje de este producto es: 2
(sin embargo es recomendable contar con ayuda adicional). Tiempo estimado de
ensamble es 1.5 horas.
● Asegúrese de que todas las partes están incluidas. La mayoría de las partes
están etiquetadas o selladas en los bordes.
● Lea cada paso cuidadosamente. Es muy importante que cada paso de las
instrucciones sea realizado en el orden correcto. Si estos pasos no se siguen en
secuencia, pueden ocurrir dificultades durante el ensamble.
● Este producto esta diseñado para uso domestico y no para uso comercial.
● ADVERTENCIA PARA NIÑOS PEQUEÑOS - Este producto contiene
componentes pequeños. Por favor asegúrese de que las piezas esten fuera del
alcance de los niños.
● No utilice herramientas eléctricas para ensamblar su mueble. Este tipo de
herramientas pueden rasgar o dañar las partes.
Partes
Piezas de reemplazo, visite www.dhpfurniture.com/spa/support-home
Todo se incluye en 1 caja grande!
Hay 1 caja(s) interna(s) que incluyen los componentes necesarios para
completar este ensamblaje.
Paquete de componentes
Paquete de componentes #: T4107119-00
Nota: Por favor no apriete completamente las piezas hasta que el
ensamblaje sea completado, a menos de que se indique específicamente en
las instrucciones de paso a paso.
Los tornillo(s), perno(s) que se utilizarán en cada paso se muestran en tamaño
real en la esquina inferior derecha de cada página.
Antes de tirar este paquete, por favor utilice la Casilla de Verificación para
identificar sus partes y garantizar de que cuenta con todas las piezas
necesarias para el ensamblaje.
A
A1
B
C
D
F
G
H
I
J
K
L
M
N
P
S
T
Cabecera: T958570
Panel Trasero: T941710
Pie de Cama: T958580
Aparador 01: T958530
Aparador 02: T958540
Barandilla Lateral 01: T926670
Barandilla Lateral 02: T926680
Barandilla Lateral 03: T926690
Barandilla Central 01: T926700
Barandilla Central 02: T926710
Armazón: T927040
Soporte Pata 01: T926730
Soporte Pata 02: T926660
Soporte de la Esquina: T393110
Tablillas de Madera: T926770
Soporte Izquierdo: T393080
Soporte Derecho: T393090
X
Y
Z
Cubierta Simple: T926370
Cubierta Doble: T926380
Pata: T958500
