DHP 5499096 User manual

DO NOT RETURN TO THE STORE !
visit www.dhpfurniture.com/eng/support-home
or Call Toll-Free 1-800-267-1739
Date of Purchase
K.W. - 10/29/2015
If parts are missing or damaged, we will gladly ship your
replacement parts free of charge.
Lot Number
Thank you for purchasing from DHP!
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
© 2014 Dorel Home Products All Rights Reserved 1
White
Trundle for Daybed, Round Tube
5499096
B34549909602-241633-C
Weight Limit: 225 Lbs / 102 Kgs

Contact Us!
Read Before Beginning AssemblyWarranty Information
Caution
DHP warrants this product to be free from defects in material and workmanship and
agrees to remedy any such defect. This warranty covers one year from the date of
original purchase. This is solely limited to the repair or replacement of defective
parts and assembly labor is not included.
This warranty does not apply to any product which has been improperly assembled,
subjected to misuse or abuse or which has been altered or repaired in any way.
Liability for consequential damages is excluded to the extent exclusion is permitted
by law. This warranty gives you specific legal rights and you may also have other
rights which vary from state to state.
To obtain warranty service, purchaser must present original bill of sale. Components
repaired or replaced are warranted through the remainder of the original warranty
period only. The defective components will be repaired or replaced without charge,
subject to the terms and conditions described above.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S. and
Canada.
● Call our toll free number if you need assistance.
● Work in a spacious area, preferably on a carpet, near where the unit will be used.
● Recommended # of people needed for assembly: 2 (however it is always better
to have an extra hand). Estimated assembly time is 0.5 hours.
● Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.
● Read each step carefully. It is very important that each step of instruction is
performed in the correct order. If these steps are not followed in sequence,
assembly difficulties will occur.
● This product is designed for home use and not intended for commercial use.
● This product contains small components. Please ensure that they are kept away
from small children.
● Do not use power tools to assemble your furniture. Power tools may strip or
damage the parts.
For help with assembly, identifying parts, product information or to order parts,
please contact us:
B34549909602
2
[e-mail]
1-800-267-1739
Monday - Friday 9:00 am - 5:00 pm (Eastern Time)
DHP
410E, First Street South, Wright City, MO 63390, USA
Attention: Consumer Service.

B34549909602
3

There are inner box(es) that include components
required to complete this assembly.

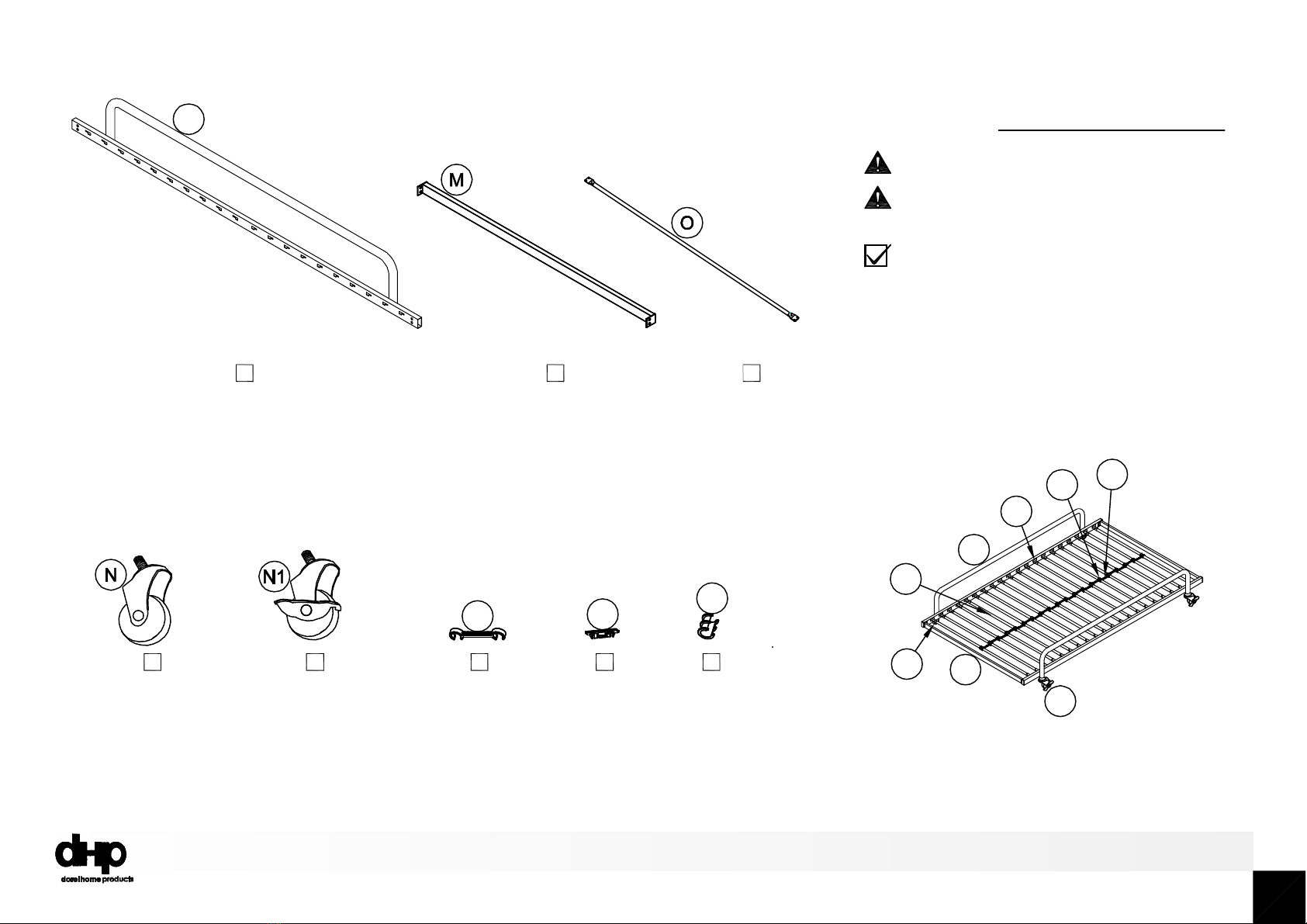

Parts
All in 1 big box!
Before you throw the package, please use the
Check Box to identify the parts and ensure that
you have all the parts needed for the assembly.
B34549909602
4
X 2
T930170
Side Rail
X 20
T922100
Slats
X 2
T392200
Lock Caster
X 19
T919490
Spacer 02
X 40
T392590
Plastic Plug
Q
X 2
T392190
Caster
X 20
T919480
Spacer 01
Y
X 2
T910300
End Guardrail
W
A
M
A
O
Y
N1
WQ
N
Replacement Parts, visit www.dhpfurniture.com/eng/support-home

Hardware Note:
Please do not completely tighten all the hardware,
until the entire assembly is complete, unless
indicated otherwise in the step-by-step
instructions.

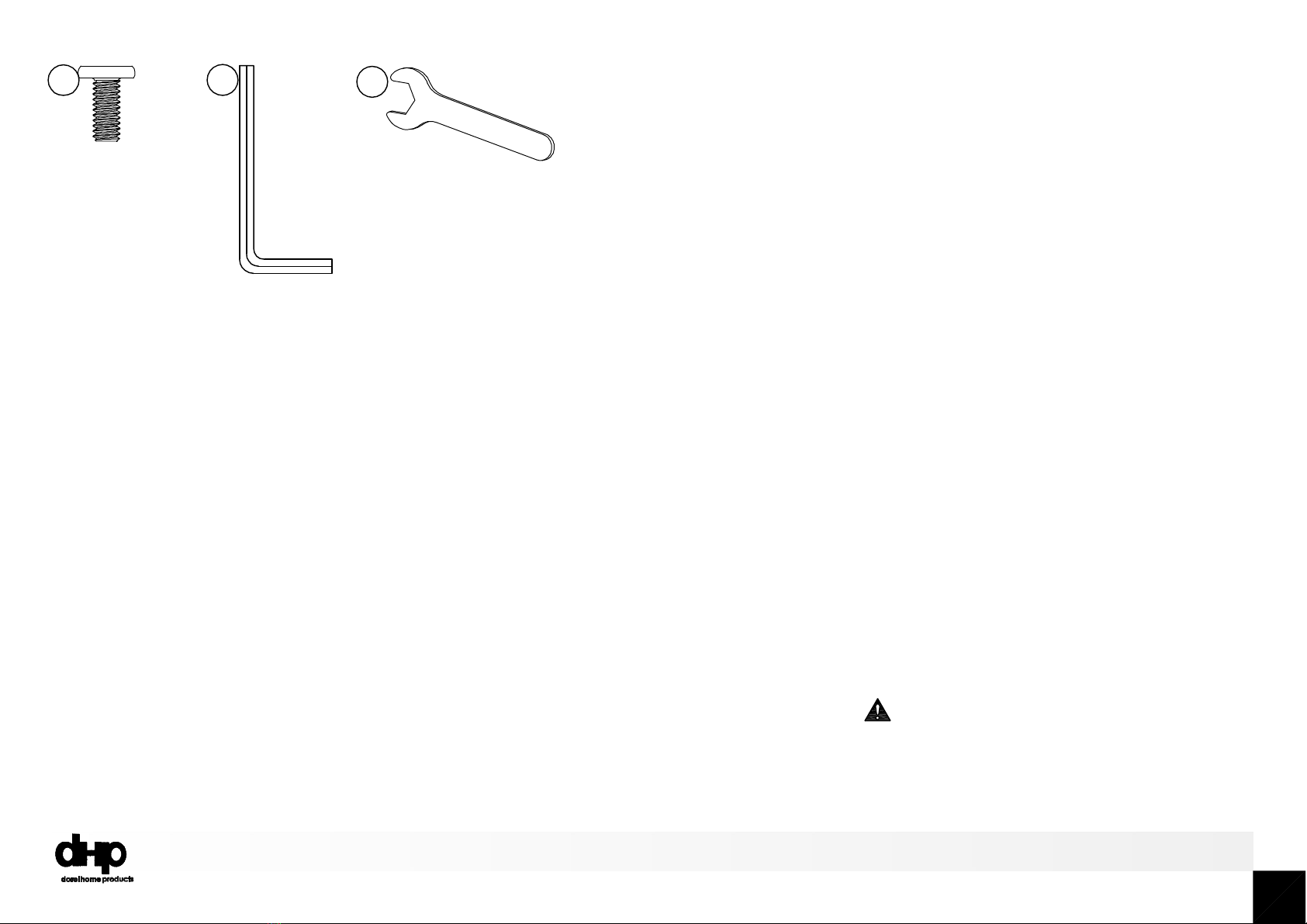

Hardware Pack
Hardware Pack #: T5560096K -00
B34549909602
5
1
X 8
1/4"X 9/16"
X 1
1/4"
3
2
X 1

Step 1
Attach (N) X 2 to (A) using Wrench 3.
B34549909602
6
A
N
N
A
N
3

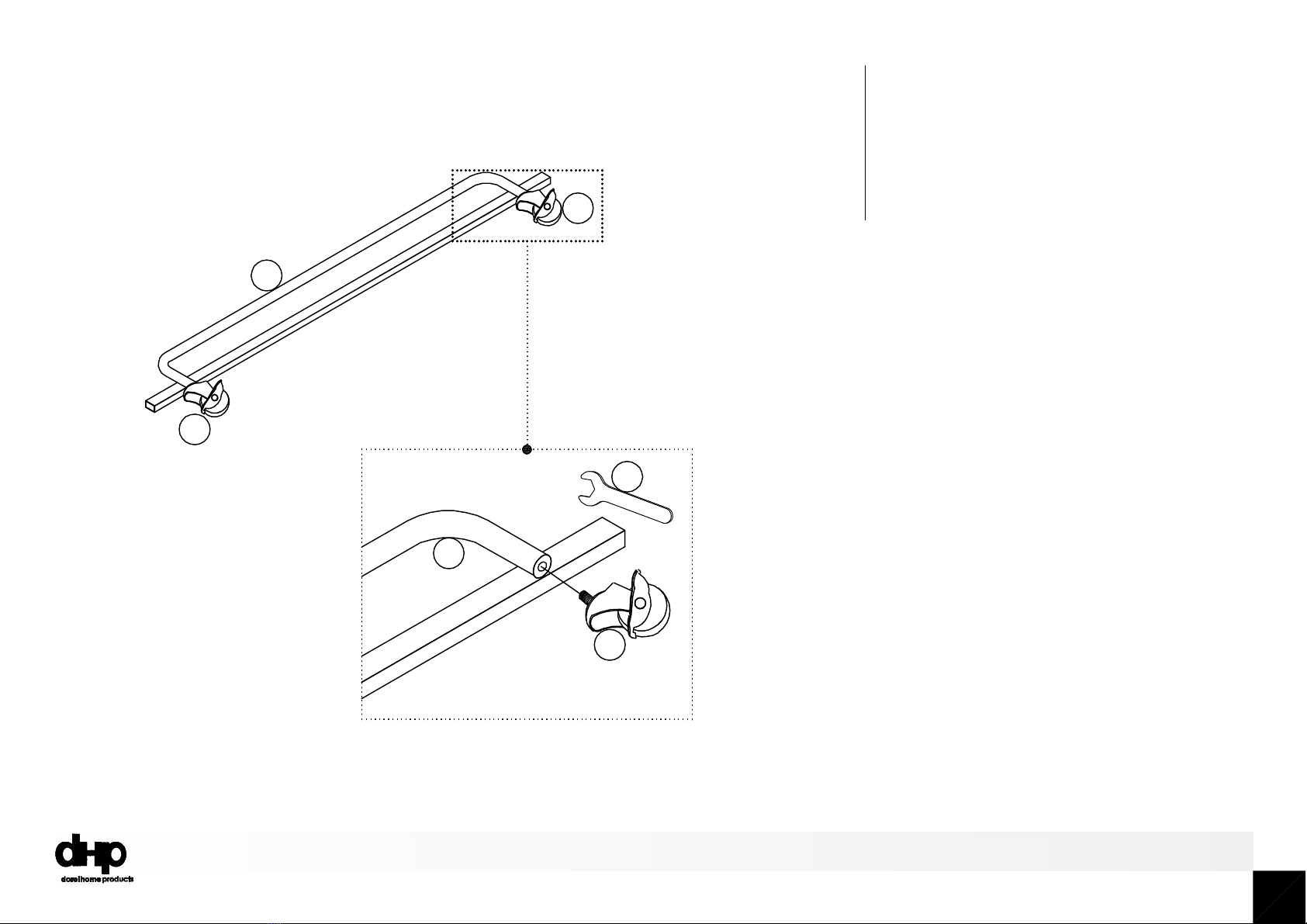

Step 2
Attach (N1) X 2 to remaining part (A) using
Wrench 3.
B34549909602
7
A
N1
N1
N1
A
3

Step 3
Attach (M) X 2 to (A) X 2 with BOLT 1.
B34549909602
8
X8
wide side of the Slot
should be facing up.
A
A
M
M
M
1
A
1

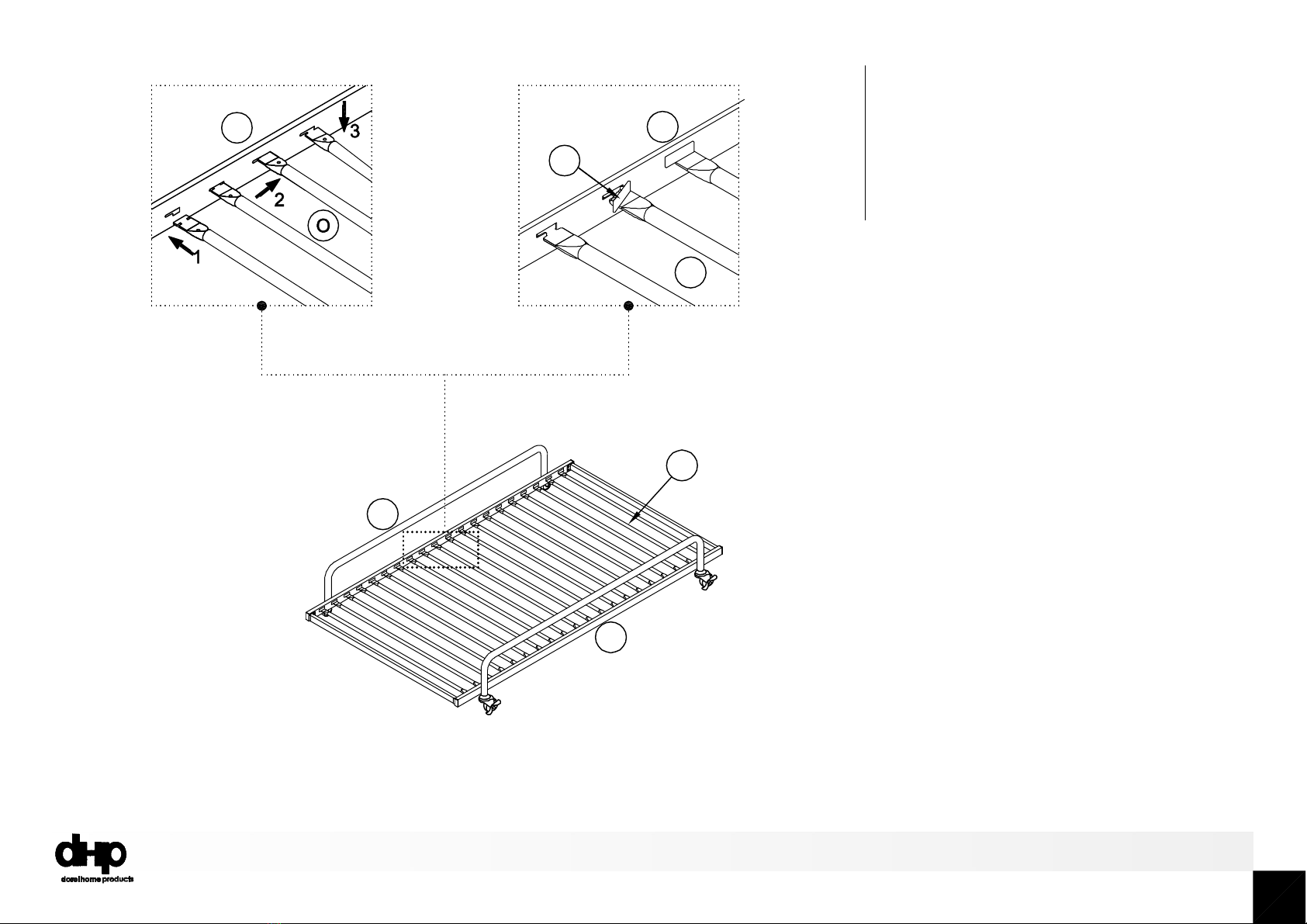

Step 4
B34549909602
9
4.1 Insert (O) into the slots in (A) as illustrated.
4.2 Lock (O) into place with (Y).
4.1
A
O
A
Y
4.2
O
A
A

Step 5
5.1 Attach (W) to (O).
5.2 Attach (Q) to (W) alternating left and right.
B34549909602
10
Q
5.25.1
O
Q
W
W

Helpful Hints
● Move your new furniture carefully, with two people
lifting and carrying the unit to it's new location.
● Your DHP furniture can be disassembled and
reassembled to move.
● Some parts have been pre-assembled for this item.
They are illustrated on this page and available for
replacement.
● Do not remove warning label from bed.
● The mattress platform is designed to support a
mattress without the need for a posture board or
boxspring.
● Always use the recommended size mattress or
mattress support, or both, to help prevent the likelihood
of entrapment or falls.
● Use only a twin mattress which is 74''-75'' long and
37 1/2"-38 1/2" wide.
● Periodically check all components are in their proper
position, free from damage and that all connectors are
tight.
● Do not allow horseplay on the bed and prohibit
jumping on the trundle.
● Do not use substitute parts. Contact DHP for
replacement parts.
● The use of water or sleep flotation mattresses is
prohibited.
● Keep these instructions for future reference.
Helpful Hints
Weight Limit: 225 Lbs / 102 Kgs
B34549909602
11
END CAP
T392670
x 4
WARNINGS:
How to unlock the caster
How to lock the caster
please keep casters in lock
condition under normal use
to prevent unintentional
movement which may lead
to instability and tipping.

NO LO REGRESE A LA TIENDA !
Visite www.dhpfurniture.com/spa/support-home
o Llame gratis al 1-800-267-1739
Fecha de compra
Si le faltan piezas o las que se incluyen están dañadas, con
mucho gusto le enviaremos sus piezas de reemplazo sin
cargo extra.
Número de lote
Gracias por su compra DHP!
ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE
SEGURIDAD. POR FAVOR LEA Y GUARDE PARA SU REFERENCIA FUTURA.
Al registrar tu producto con nosotros entrarás automáticamente a nuestro concurso
trimestral con la oportunidad de ganar premios increíbles.
Beneficios:
Con tan sólo tomarte unos minutos en registrar tu producto y mejorar tu experiencia
con DHP puedes obtener:
● Información exclusiva sobre nuevos productos
● Ofertas y promociones
● Consejos útiles sobre cómo utilizar al máximo su producto
Registra tu producto y descubra cual es el premio en este cuatrimestre!
Como registrarse:
Escanea el Código QR o visítanos en www.dhpfurniture.com/eng/register
Síguenos en: www.facebook.com/DorelHomeProducts |
www.twitter.com/DHPfurniture | www.pinterest.com/dhpfurniture para facilitar el
acceso a información actualizada sobre tendencias, nuevos productos, concursos y
promociones de DHP.
Gracias por comprar un producto DHP. Esperamos que éste le proporcione muchos
años de servicio.
Nota: El producto debe ser registrado dentro del mismo cuatrimestre en que se
realiza la compra. Visite www.dhpfurniture.com/eng/register para mas detalles
acerca de este concurso.
Registra tu producto y entra a ganar!
DHP garantiza que este producto está libre de defectos en material y construcción,
comprometiéndose a corregir defectos en caso de ser hallados. Esta garantía es
valida por un año a partir de la fecha de compra original. Esto se limita únicamente a
la reparación o reemplazo de partes defectuosas (no incluyendo la mano de obra).
Esta garantía no aplica en productos que han sido ensamblados incorrectamente,
sujetos a algún tipo de maltrato o abuso, alteración o reparación. Responsabilidad por
daños consecuentes está excluida en la medida de exclusión permitida por la ley.
Esta garantía le brinda derechos legales e igualmente es posible que usted tenga
otros derechos, lo cual puede variar de Estado a Estado.
Para obtener el servicio de garantía, su compra debe ser presentada con factura
original de venta. Componentes reparados o reemplazados están garantizados
durante el periodo de su garantía original. Las partes defectuosas serán reparadas o
reemplazadas sin cargo extra y sujetas a los términos y condiciones descritos
anteriormente.
Visite www.dhpfurniture.com para ver la garantía limitada válida en E.U. y Canadá.
Garantía
Para solicitar ayuda con el ensamblaje, identificación de partes, información del
producto o simplemente ordenar otras partes, dirijase a:
● [e-mail]
● 1-800-267-1739 / Lunes - Viernes / 9:00 am - 5:00 pm (hora del este)
● DHP / 410E, First Street South, Wright City MO 63390, USA
Atención: Servicio al cliente.
Contáctenos!
ES
Blanco
Trundle for Daybed
5499096
B34549909602-241633-C

Precauciones
● Este producto esta diseñado para uso domestico y no para uso comercial.
● ADVERTENCIA PARA NIÑOS PEQUEÑOS - Este producto contiene
componentes pequeños. Por favor asegúrese de que las piezas esten fuera del
alcance de los niños.
● No utilice herramientas electicas para ensamblar su mueble. Este tipo de
herramienta pude rasgar o dañar las partes.
Lea antes de comenzar a ensamblar
● Llame nuestro numero gratuito si necesita asistencia.
● Trabaje en un área espaciosa, preferiblemente en alfombra cerca donde será
utilizado su producto.
● El número de personas recomendadas para el montaje de este producto es: 2
(sin embargo es recomendable contar con ayuda adicional). Tiempo estimado de
ensamble es 0.5 horas.
● Asegúrese que todas las partes estén incluidas. La mayoría de las partes están
etiquetadas o selladas en los bordes.
● Lea cada paso cuidadosamente. Es muy importante que cada paso de las
instrucciones sea realizado en el orden correcto. Si estos pasos no se sigue en
secuencia, pueden ocurrir dificultades de ensamblado.
Partes
Piezas de reemplazo, visite www.dhpfurniture.com/spa/support-home
Todo se incluye en 1 caja grande!
Hay 1 caja(s) interna(s) que incluyen los componentes necesarios para
completar este ensamblaje.
(A)
(M)
(N)
(N1)
(O)
(Q)
(W)
(Y)
Paquete de componentes
Paquete de componentes #: T5560096K-00
Nota: Por favor no apriete completamente las piezas hasta que el
ensamblaje sea completado, a menos de que se indique específicamente en
las indicaciones paso a paso.
Antes de tirar este paquete, por favor utilice la Casilla de Verificación para
identificar sus partes y garantizar que cuenta con todas las piezas necesarias
para su ensamblaje.
B34549909602
ES
Barandilla lateral: T930170
Barandal de extremo: T910300
Ruedas: T392190
Ruedas con bloqueo: T392200
Tubos: T922100
Separador para tubo 2: T919490 
Separador para tubo 1: T919480
Cubiertas De Plástico: T392590 

B34549909602
ES
Instrucciones
Paso 1
Una (N x 2) con (A) usando Llave 3.
Paso 2 
Una (N1 x 2) con (A) usando Llave 3.
Paso 3
Una (M x 2) con (A x 2) usando Tornillo 1.
Paso 4 
Inserte (O) en (A&A) como se indica, bloquee (O) en su lugar con (Y).
Paso 5
5.1 Prensa (W) en (O).
5.2 Prensa (Q) en (W) alternando izquierda y derecha.
Límites de peso: 225 lbs / 102 kgs
Precaucíon
● No quite la etiqueta de advertencia de la cama.
● La plataforma del colchón está diseñada para soportar un colchón sin la necesidad
de un tablero de postura o de un boxspring.
● Utilice siempre el colchón del tamaño recomendado, el soporte del colchón
recomendado, o ambos, para ayudar a prevenir la probabilidad de quedar atrapado o
de caídas.
● Utilice solamente un colchón gemelo que sea 74"-75" largo y 37 1/2" - 38 1/2" de
par en par.
● Compruebe y asegúrese periódicamente de que la barandilla, y otros componentes
estén en su posición apropiada, libre de daño, y de que todos los conectadores estén
apretados.
● No permita jugar en o debajo de la cama y prohíba saltar en la cama.
● No utilice piezas sustitutas. entre en contacto con dhp para las piezas de
reemplazo.
● Se prohíbe el uso de colchones de agua o de flotación del sueño.
● Guarde estas instrucciones para referencia futura.
Consejos útiles
● Mueva sus muebles nuevos con cuidado, con dos personas levantando y
llevando el aparato a su nueva ubicación.
● Sus muebles DHP se puede desmontar y volver a ensamblar en caso de
mudanza.
● Algunas partes han sido pre-ensambladas en este producto. Se encuentran
ilustradas en esta página y disponible como reemplazo.
