Digitus professional DS-55500 User manual

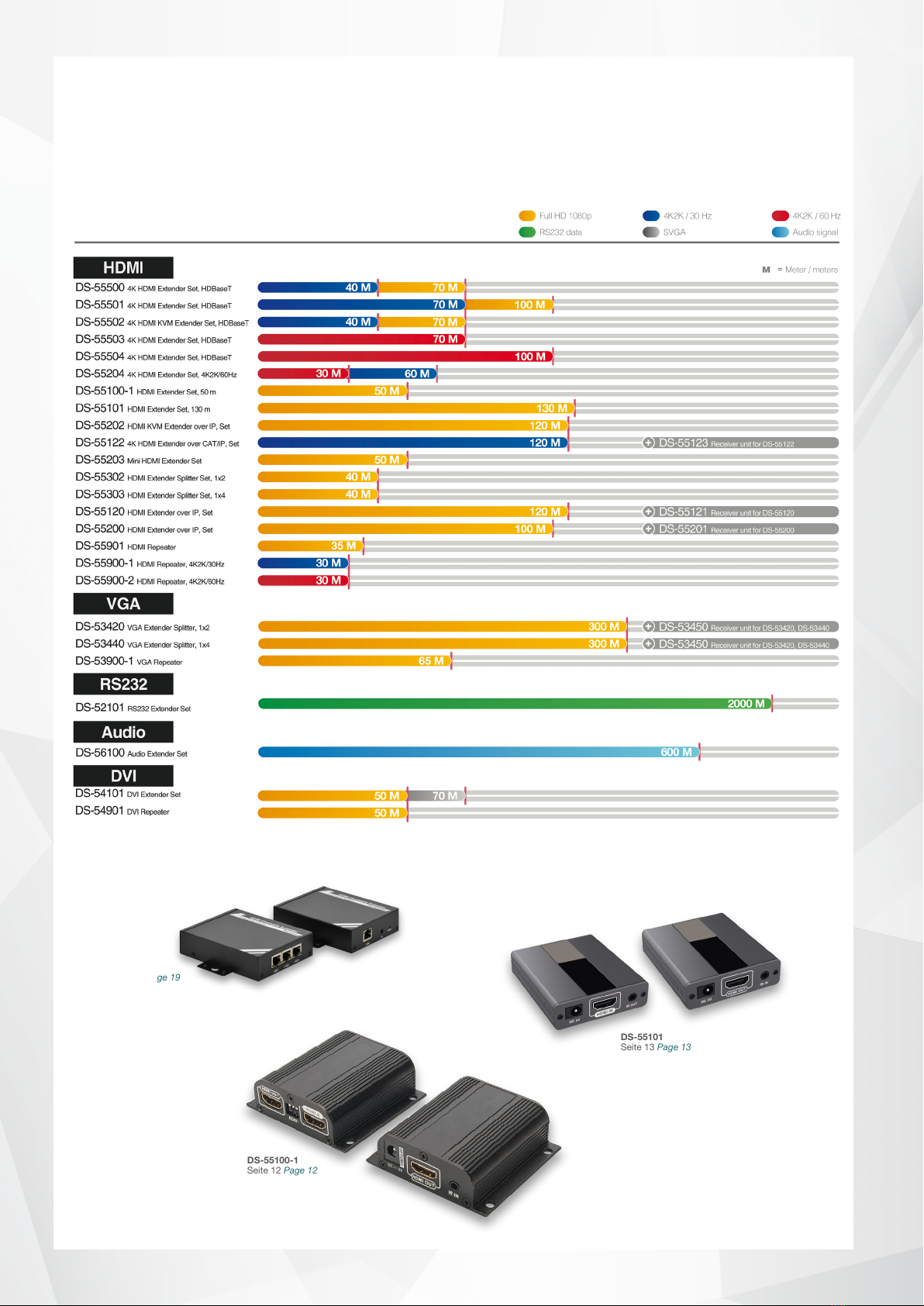

VIDEO SOLUTIONS /
DIGITAL SIGNAGE

SIGNAL VERLÄNGERUNG
SIGNAL EXTENSIONS
DS-55200
Seite 19 Page 19
DS-55100-1
Seite 12 Page 12
DS-55101
Seite 13 Page 13

INHALT
CONTENT
HDMI Repeater 4-9
HDMI Repeater
HDMI Extender 10-18
HDMI Extender
IP Extender Lösungen 19
IP Extender Solutions
HDMI über IP Extender 20
HDMI over IP Extender
HDMI Repeater 21-22
HDMI Repeater
HDMI Splitter 23-27
HDMI Splitter
HDMI Switche 28-33
HDMI Switches
Video Konverter, Tester, Emulator 34-38
Video Converter, Tester, Emulator
Audio Konverter 39-41
Audio Converter
Longdistance HDMI Kabel mit Verstärker 42-44
Longdistance HDMI cable with Amplier
DisplayPort Kabel mit Verstärker 45
DisplayPort Kabel with Amplier
Fix Video Wand Halterung 46
Fixed Video Wall Mount
VGA Extender 47-48
VGA Extender
VGA-Video-Splitter 49-52
VGA Video Splitter
VGA-Video-Switche 53
VGA Video Switches
Extender Lösungen 54
Extender Solutions
Display Port Splitter 55
Display Port Splitter
Mini Display Port Splitter 56
Mini Display Port Splitter
DVI Lösungen 57-58
DVI Solutions
Twisted-Pair Patchkabel 59
Twisted Pair Patch Cords

44

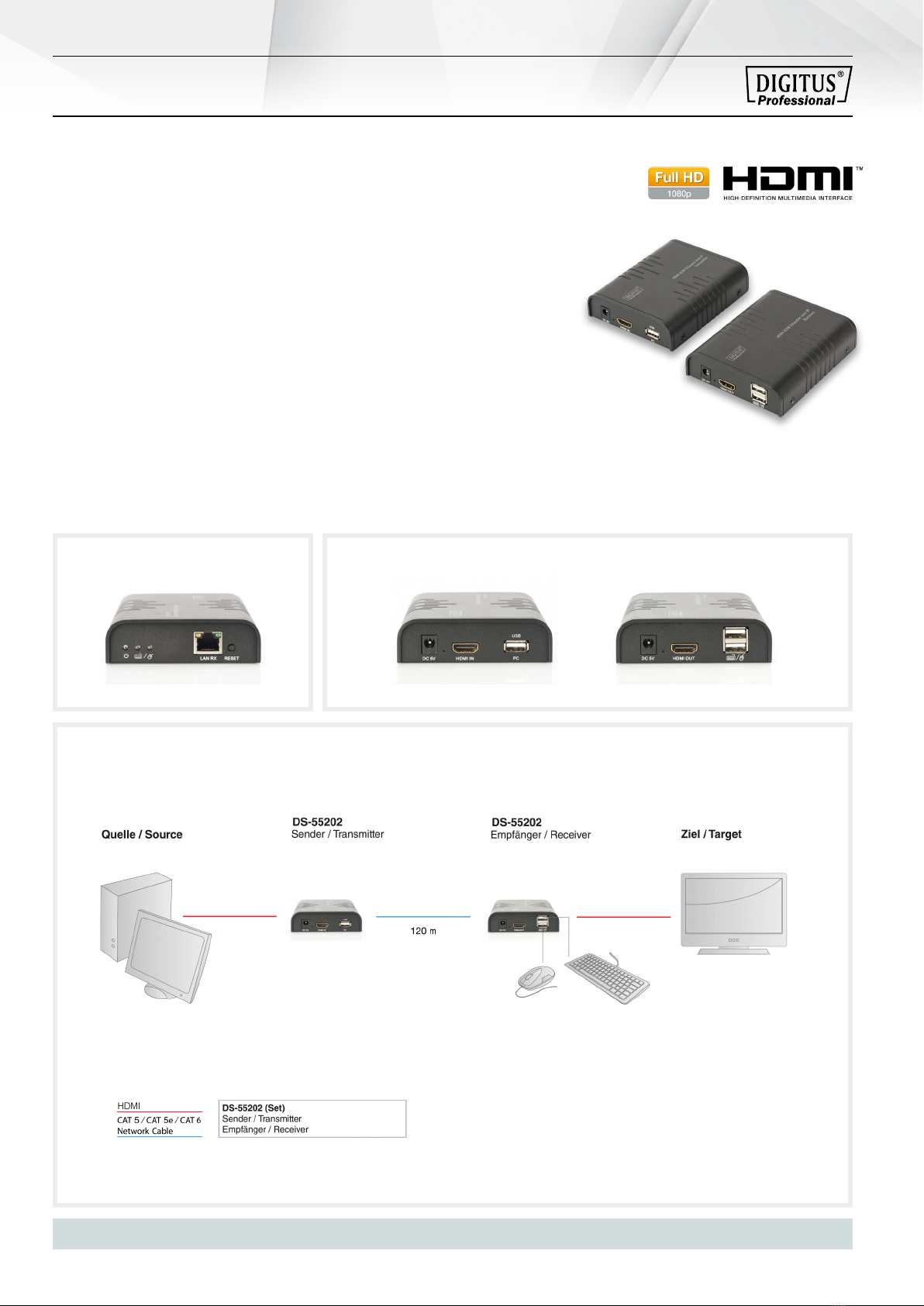

HDMI KVM Extender über IP, Set
HDMI KVM Extender over IP, Set
• Verlängert die maximale Länge für HDMI Kabel
auf bis zu 120 m über ein einfaches Netzwerkkabel
• Verlängerung des Signals (unbegrenzte Distanz)
über die bestehende lokale Netzwerkinfrastruktur (über IP-Verbindung)
• Höchste unterstütze Video-Auösung: 1080p / 60 Hz
• Unterstützt KVM-Funktion - bequeme Steuerung vom Maus
& Tastatur über USB an der Empfängereinheit
• Unterstützt LAN-Standard 802.3 Ethernet 10/100/100 Mbps
• LED-Aktivitätsidikator für Funktion, Tastatur und Maus
• Übertragungs-Längen: 120 m (CAT6), 100 m (CAT5e), 80 m (CAT5)
• Video-Bandbreite: < 70 Mbps
• Video-Latenz: 70 ms
• Audio Support PCM (44.1KHz, 48KHz)
• USB-Tastatur und-Maus Support
• Unterstützt CAT 5/5e/6 Netzwerkkabel
nach Standard IEEE-568B
• Plug & Play, keine zusätzliche software benötigt -
Driver CD nur erforderlich sofern keine Maus & Tastatur Funktion
• Stromverbrauch: < 3.5 W (TX oder RX)
• Arbeitstemperatur: 0 ~ 60 °C
• Umgebungstemperatur: -20 ~ 70 °C
• Extends the maximum length for HDMI cable
to up to 120 m via a simple network cable
• Extension of the signal (unlimited distance)
over the existing local network infrastructure (over IP connection)
• Highest supported video resolution: 1080p / 60 Hz
• Supports KVM function - convenient control of mouse
and keyboard via USB on the receiver unit
• Supports LAN-standard 802.3 Ethernet 10/100/100 Mbps
• LED activity indicator for function, keyboard and mouse
• Transmission lengths: 120 m (CAT6), 100 m (CAT5e), 80 m (CAT5)
• Video bandwidth: < 70 Mbps
• Video latency: 70 ms
• Audio support PCM (44.1KHz, 48KHz)
• USB keyboard and mouse support
• Supports CAT 5/ 5e/6 network cables
in accordance with IEEE-568B standard
• Plug & Play, no additional software required - driver CD
only needed as long as there is no mouse and keyboard function
• Electricity consumption: < 3.5 W (TX or RX)
• Operating temperature: 0 ~ 60 °C
• Ambient temperature: -20 ~ 70 °C
4016032429432 / DS-55202
HDMI KVM Externder über IP, Set HDMI KVM Extender over IP, Set
Rückansicht:
Back view:
Frontansichten:
Front views:
Anwendungsbeispiel:
Application example:
HDMI Repeater
HDMI Repeater

55
HDMI Repeater
HDMI Repeater
Ansichten:
Views:

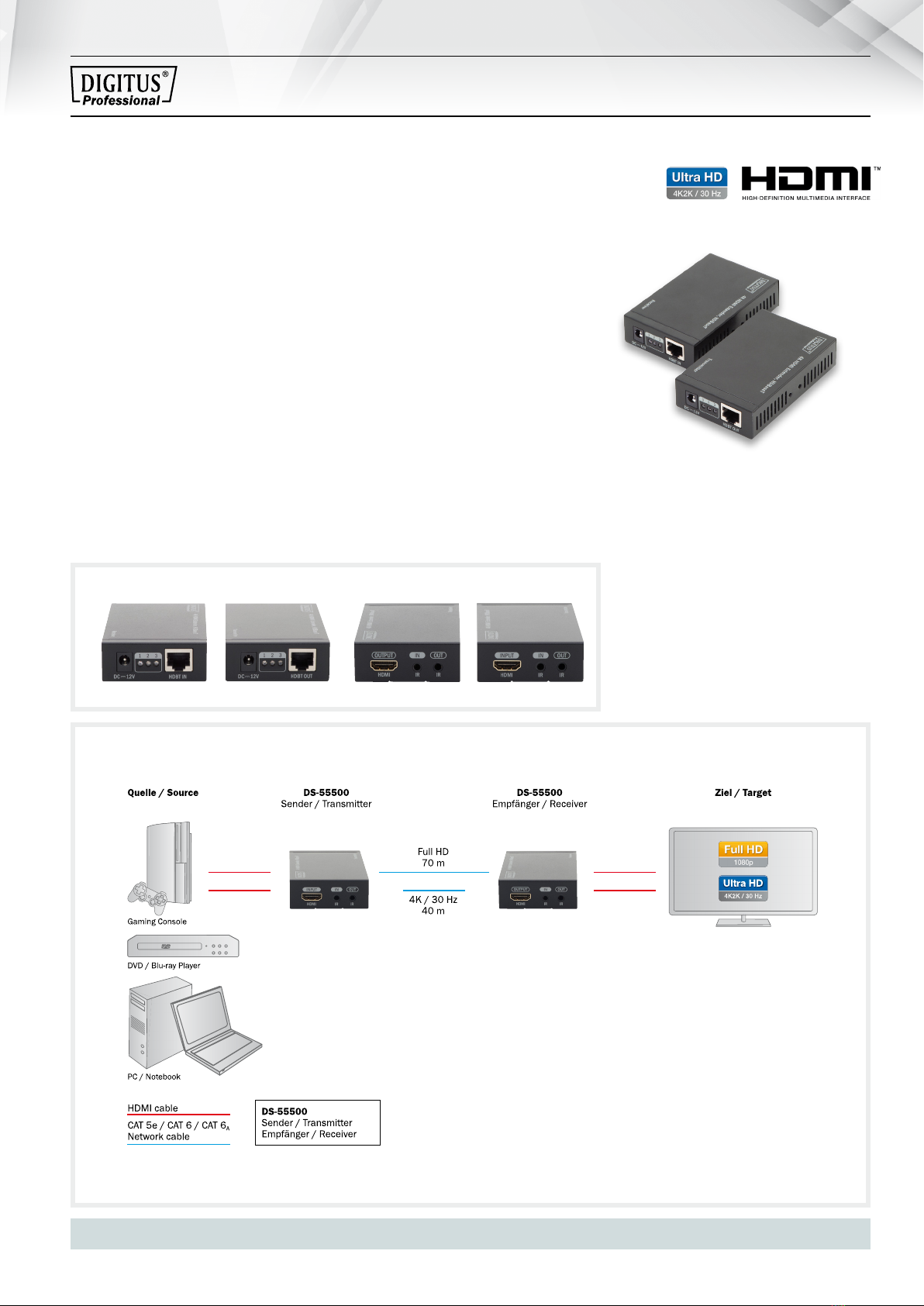

4K HDMI Extender Set, HDBaseT
4K HDMI Extender Set, HDBaseT
• Verlängert die maximale Länge für HDMI Kabel auf bis zu 70 m
wobei nur ein einfaches Netzwerkkabel zwischen einer Sende- und
einer Empfangseinheit genutzt wird
• Verlängert 4K Video-Inhalte auf bis zu 40 m mit einem CAT 6 Kabel
• Bietet einfache und schnelle Verteilung für HDMI Video-Signale -
Platzieren Sie Ihre Bildschirme, wo immer Sie möchten
• Unterstützt PoE - es wird nur ein Netzteil benötigt, entweder auf der
Sender- oder der Empfänger-Seite (Empfänger empfohlen)
• Unterstützt 4K Ultra HD (30Hz), 4096 x 2160p Auösung
• Verwendet HDBaseT Technologie
• Unterstützt CAT 5e, CAT 6 und CAT 6ANetzwerkkabel
• Unterstützt HDCP 2.2
• Integrierte bidirektionale IR-Schnittstelle - Einfache Steuerung
der Eingangsquelle mit einer Fernbedienung
• Auösungen: 4K2K (30 Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED-Statusanzeige
• Unterstützt: 3D, HDTV
• Unterstützt CEC
• Unterstützt Deep Color (24bit)
• Unterstützt komprimierte Audiosignale wie DTS Digital,
Dolby Digital (einschließlich DTS-HD und Dolby True HD)
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Metall-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends the maximum length for HDMI cables to up to 70 m
whereby only a simple network cable is used between a sender
and a receiver unit
• Extends 4K video contents to up to 40m with a CAT 6 cable
• Offers simple and quick distribution for HDMI video signals -
position your monitors wherever you wish
• Supports PoE - only one power supply is needed either
on the transmitter or receiver side (receiver recommended)
• Supports 4K Ultra HD (30Hz), 4096 x 2160p resolution
• Uses HDBaseT technology
• Supports CAT 5e, CAT 6 and CAT 6Anetwork cables
• Supports HDCP 2.2
• Integrated bidirectional IR-Interface - Easy control
of the input source with a remote control
• Resolutions: 4K2K (30 Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED status indicator
• Supports: 3D, HDTV
• Supports CEC
• Supports Deep Color (24bit)
• Supports compressed audio signals, such as DTS digital,
Dolby digital (including DTS-HD and Dolby True HD)
• Supports uncompressed audio signals such as LPCM
• Metal casing
• Compact size, simple use and installation
4016032429449 / DS-55500
4K HDMI Extender Set, HDBaseT 4K HDMI Extender Set, HDBaseT
Anwendungsbeispiel:
Application example:

66
Rückansicht:
Back View:
HDMI Repeater
HDMI Repeater
Mini HDMI Extender Set
Mini HDMI Extender Set
• Verlängert die maximale Länge für HDMI-Kabel auf bis zu 50 m
wobei nur ein einfaches Netzwerkkabel zwischen einer Sende-
und einer Empfangseinheit genutzt wird
• Verlängert Full HD Video-Inhalte auf bis zu 50 m
mit einem Cat 6/6AKabel
• Unterstützt Auösungen bis 1080p/60Hz
• Ultra kompakte Bauart - lässt sich nahezu
überall leicht und diskret positionieren
• Stromversorgung über Micro USB-Kabel - Nutzen Sie den USB-Port
Ihres PCs/Notebooks, einen USB-Ladeadapter, etc. um den Extender
mit Strom zu versorgen
• Unterstützt PoE - Lediglich eine Einheit muss per Micro USB-Kabel
mit Strom versorgt werden (Empfänger empfohlen)
• Bietet einfache und schnelle Verteilung für HDMI Video-Signale -
Platzieren Sie Ihre Bildschirme, wo immer Sie möchten
• Unterstützt HDCP 1.2
• Unterstützt CAT 6 und CAT 6ANetzwerkkabel
• Entspricht dem IEEE-568B Standard
• HDMI-Bandbreite: 10,2 Gps (max.)
• Extends the maximum length for HDMI cables to up to 50 m whereby
only a simple network cable is used between a sender and a receiver unit
• Extends Full HD video content to up to 50 m using a Cat 6/6A/7 cable
• Supports resolutions to up to 1080p/60Hz
• Ultra compact design - can be positioned easily
and discreetly almost everywhere
• Power supply via a Micro USB cable - Use the USB port
of your PC/laptop, a USB charger, etc. to supply power to the extender
• Supports PoE - Only one unit must be power supplied using
the Micro USB cable (receiver is recommended)
• Offers simple and quick distribution for HDMI video signals -
position your monitors wherever you wish
• Supports HDCP 1.2
• Supports CAT 6 and CAT 6Anetwork cables
• Complies with the IEEE-568B standard
• HDMI bandwidth: 10.2 Gps (max.)
4016032435006 / DS-55203
Mini HDMI Extender Set Mini HDMI Extender Set
Anwendungsbeispiel:
Application example:

77
HDMI Repeater
HDMI Repeater
Rückansicht:
Back view:

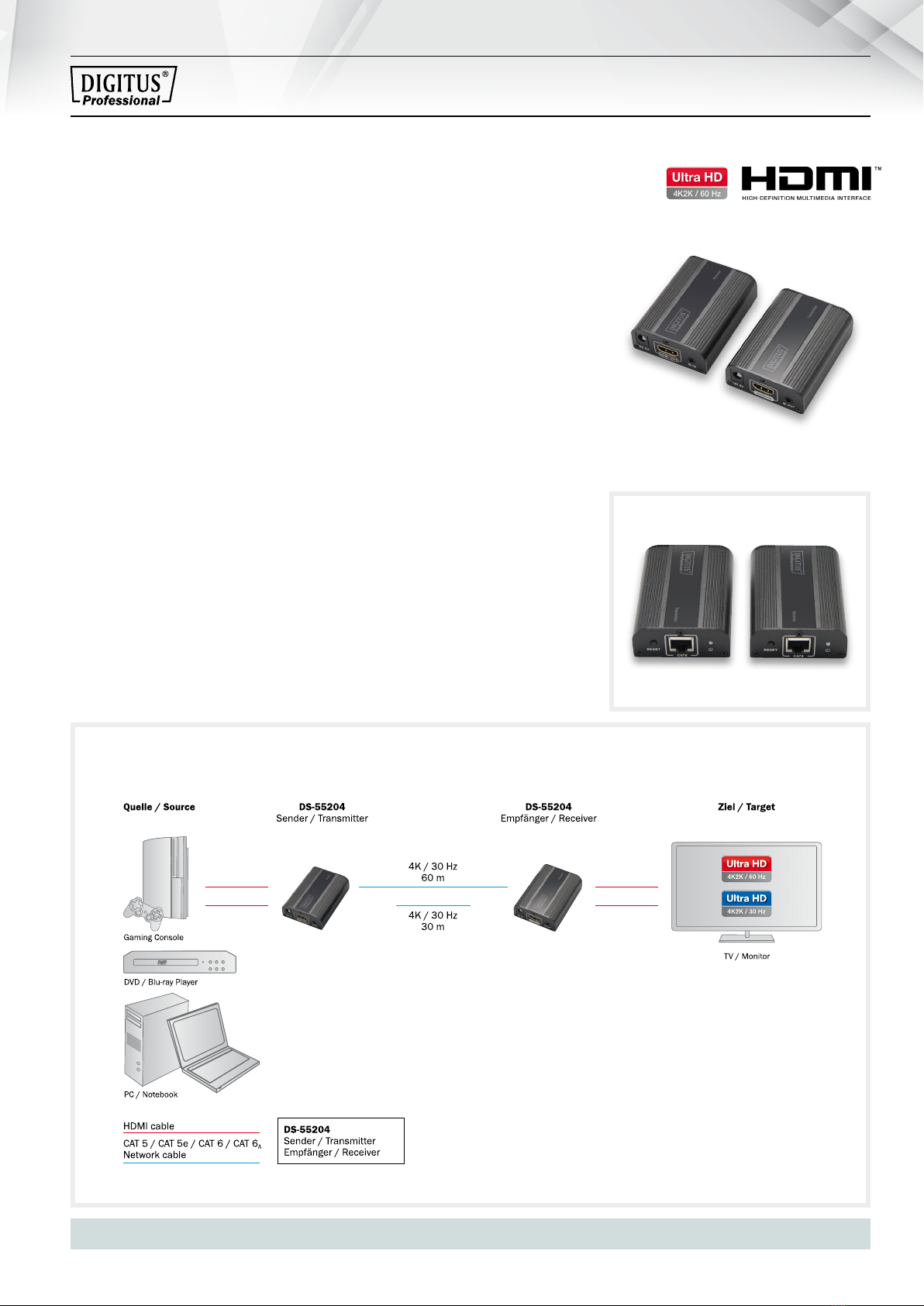

4K HDMI Extender Set, 4K2K/60Hz
4K HDMI Extender Set, 4K2K/60Hz
• Verlängert 4K2K/60Hz Video-Inhalte auf bis zu 30 m
• Verlängert 4K2K/30Hz Video-Inhalte auf bis zu 60 m
• Unterstützt Ultra HD (60Hz), 4096 x 2160p Auösung
• Integrierte IR-Schnittstelle - Einfache Steuerung
der Eingangsquelle mit einer Fernbedienung
• Unterstützt CAT 6 und CAT 6ANetzwerkkabel -
nach IEEE-568B Standard
• Unterstützt HDCP 2.2
• Bietet einfache und schnelle Verteilung für HDMI Video-Signale -
Platzieren Sie Ihre Bildschirme, wo immer Sie möchten
• Auösungen: 4K2K (60 Hz), 4K2K (30 Hz), 1080p,
1080i, 720p, 576p, 576i, 480p, 480i
• LED Statusanzeige
• Max. Übertragungsrate: 18 Gbps
• Farbtiefe: 12 bit
• Unterstützt CEC
• Unterstützt komprimierte Audiosignale wie DTS Digital,
Dolby Digital (einschließlich DTS-HD und Dolby True HD)
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Hochwertiges Aluminium-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends 4K2K/60Hz video content to up to 30 m
• Extends 4K2K/30Hz video content to up to 60 m
• Supports 4K Ultra HD (60Hz), 4096 x 2160p resolution
• Integrated IR interface - Easy to control
the input source using a remote control
• Supports CAT 6 and CAT 6Anetwork cables -
as per IEEE-568B standard
• Supports HDCP 2.2
• Offers simple and quick distribution for HDMI video signals -
position your monitors wherever you wish
• Resolutions: 4K2K (60 Hz), 4K2K (30 Hz), 1080p, 1080i,
720p, 576p, 576i, 480p, 480i
• LED status display
• Max. transfer rate: 18 Gbps
• Color depth: 12 bit
• Supports CEC
• Supports compressed audio signals, such as DTS digital,
Dolby digital (including DTS-HD and Dolby True HD)
• Supports uncompressed audio signals such as LPCM
• High quality aluminum casing
• Compact size, simple use and installation
4016032436270 / DS-55204
4K HDMI Extender Set, 4K2K/60Hz 4K HDMI Extender Set, 4K2K/60Hz
Anwendungsbeispiel:
Application example:

88
Rückansicht:
Back view:

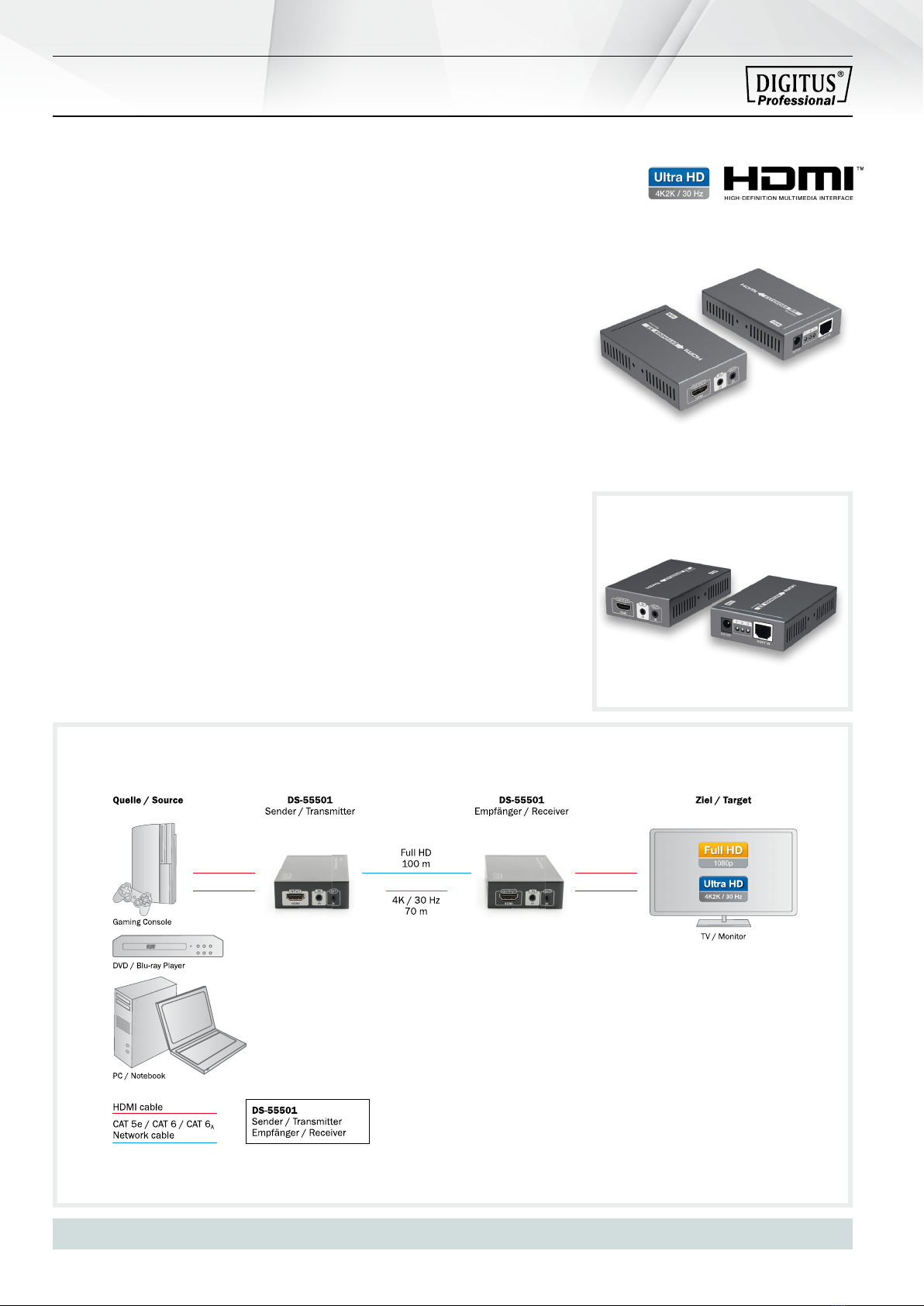

4K HDMI Extender Set, HDBaseT
4K HDMI Extender Set, HDBaseT
• Verlängert die maximale Länge für HDMI Kabel auf bis zu 100 m
wobei nur ein einfaches Netzwerkkabel zwischen einer Sende- und
einer Empfangseinheit genutzt wird
• Verlängert 4K Video-Inhalte auf bis zu 70 m
• Bietet einfache und schnelle Verteilung für HDMI Video-Signale -
Platzieren Sie Ihre Bildschirme, wo immer Sie möchten
• Unterstützt PoE (Power over Ethernet) - nur eine Einheit
muss mit Strom versorgt werden
• Unterstützt 4K Ultra HD (30Hz), 4096 x 2160p Auösung
• Verwendet HDBaseT Technologie
• Unterstützt CAT 5e, 6, 6ANetzwerkkabel
• Unterstützt HDCP 1.4
• Auösungen: 4K2K (30 Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• Bandbreite: 10,2 Gbps
• Farbtiefe: 24 bit
• Unterstützt komprimierte Audiosignale wie DTS Digital,
Dolby Digital (einschließlich DTS-HD und Dolby True HD)
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Metall-Gehäuse
• Extends the maximum length for HDMI cables to up to 100 m whereby
only a simple network cable is used between a sender and a receiver unit
• Extends 4K video content to up to 70 m
• Offers simple and quick distribution for HDMI video signals -
position your monitors wherever you wish
• Supports PoE (Power over Ethernet) -
it is only one unit that needs to be powered
• Supports 4K Ultra HD (30Hz), 4096 x 2160p resolution
• Uses HDBaseT technology
• Supports CAT 5e, 6, 6Anetwork cables
• Supports HDCP 1.4
• Resolutions: 4K2K (30 Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• Bandwith: 10.2 Gbps
• Color depth: 24 bit
• Supports compressed audio signals, such as DTS digital,
Dolby digital (including DTS-HD and Dolby True HD)
• Supports uncompressed audio signals such as LPCM
• Metal casing
• Compact size, simple use and installation
4016032439882 / DS-55501
4K HDMI Extender Set, HDBaseT 4K HDMI Extender Set, HDBaseT
Anwendungsbeispiel:
Application example:
HDMI Repeater
HDMI Repeater

99
HDMI Repeater
HDMI Repeater
Rückansicht:
Back view:
4K HDMI KVM Extender Set, HDBaseT
4K HDMI KVM Extender Set, HDBaseT
• Verlängert Full HD Video-Inhalte auf bis zu 70 m mit einem CAT 6 Kabel
• Verlängert 4K Video-Inhalte auf bis zu 40 m mit einem CAT 6 Kabel
• Unterstützt KVM-Funktion - bequeme Steuerung
vom Maus & Tastatur über USB an der Empfängereinheit
• Unterstützt PoE (Power over Ethernet) -
nur eine Einheit muss mit Strom versorgt werden
• Unterstützt 4K Ultra HD (30Hz), 4096 x 2160p Auösung
• Verwendet HDBaseT Technologie
• Unterstützt CAT 5e, CAT 6 Netzwerkkabel
• Übertragungs-Längen (Full HD /1080p): 70 m (CAT 6), 60 m (CAT 5e)
• Übertragungs-Längen (4K2K / 30Hz): 40 m (CAT 6), 35 m (CAT 5e)
• Unterstützt HDCP 1.4
• Auösungen: 4K2K (30 Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED-Statusanzeige
• Unterstützt: 3D, HDTV
• Unterstützt komprimierte Audiosignale wie DTS Digital,
Dolby Digital (einschließlich DTS-HD und Dolby True HD)
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Gehäuse: Aluminium, Metall
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends Full HD video content to up to 70 m using a CAT 6 cable
• Extends 4K video contents to up to 40m with a CAT 6 cable
• Supports KVM function - convenient control of mouse
and keyboard via USB on the receiver unit
• Supports PoE (Power over Ethernet) -
it is only one unit that needs to be powered
• Supports 4K Ultra HD (30Hz), 4096 x 2160p resolution
• Uses HDBaseT technology
• Supports CAT 5e, CAT 6 network cables
• Transmission lengths (Full HD/1080p): 70 m (CAT 6), 60 m (CAT 5e)
• Transmission lengths (4K2K / 30Hz): 40 m (CAT 6), 35 m (CAT 5e)
• Supports HDCP 1.4
• Resolutions: 4K2K (30 Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED status indicator
• Supports: 3D, HDTV
• Supports compressed audio signals, such as DTS digital,
Dolby digital (including DTS-HD and Dolby True HD)
• Supports uncompressed audio signals such as LPCM
• Aluminium alloy material + metal alloy material
• Compact size, simple use and installation
4016032439905 / DS-55502
4K HDMI KVM Extender Set, HDBaseT 4K HDMI KVM Extender Set, HDBaseT
Anwendungsbeispiel:
Application example:

1010
Rückansicht:
Back view:

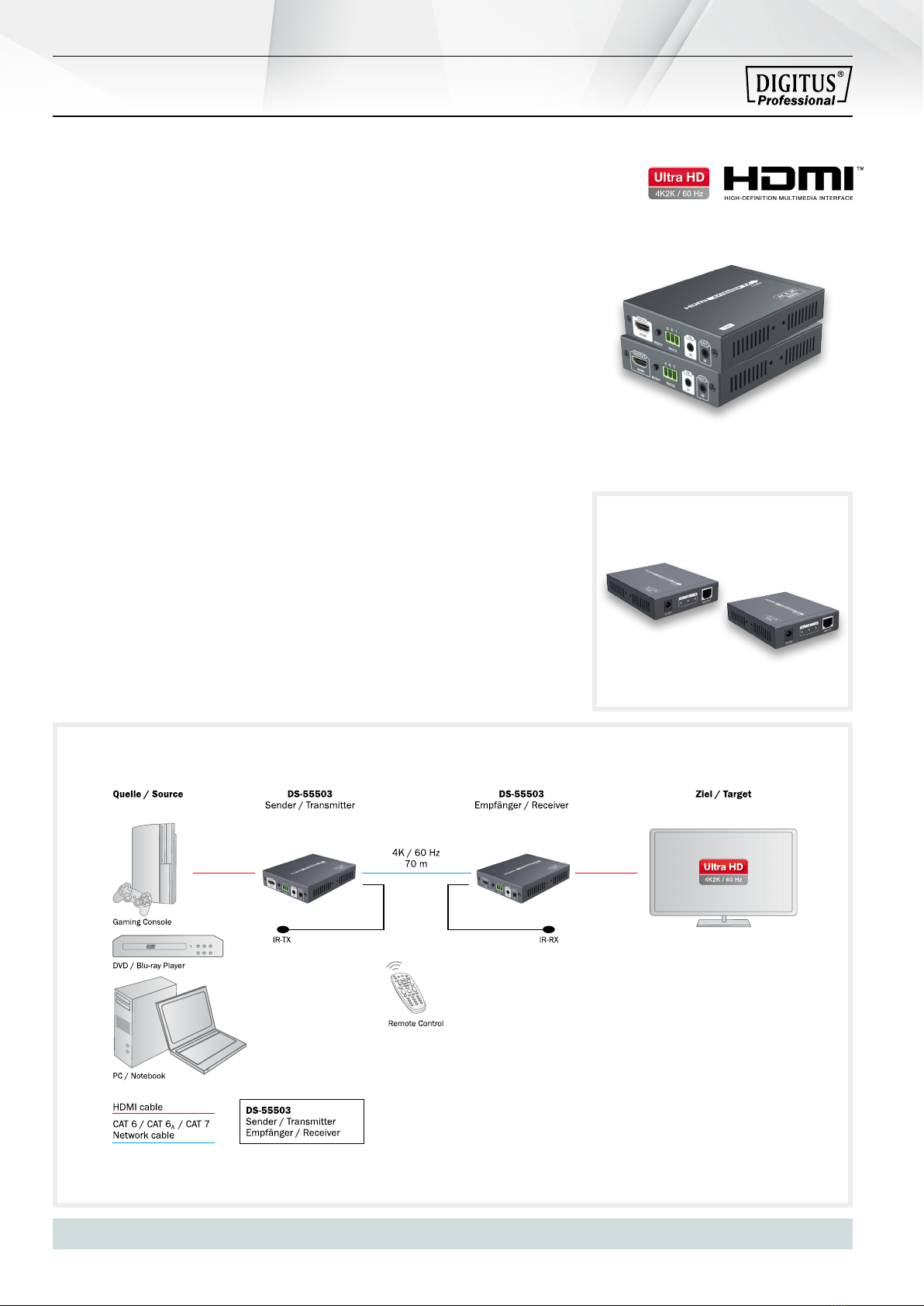

4K HDMI Extender Set, HDBaseT, 4K/60Hz
4K HDMI Extender Set, HDBaseT, 4K/60Hz
• Verlängert die maximale Länge für HDMI-Signale auf bis zu 70 m
wobei nur ein einfaches Netzwerkkabel genutzt wird
• Verlängert 4K Video-Inhalte auf bis zu 70 m mit einem CAT 6 Kabel
• Unterstützt PoE - Lediglich der Empfänger (empfohlen)
muss mit dem mitgelieferten Netzteil mit Strom versorgt werden
• Überträgt HDMI-, IR- (bi-direktional) sowie RS232 (bi-direktional) -Signale
• Unterstützt 4K2K (60Hz), 4096 x 2160p Auösung
• Verwendet HDBaseT Technologie
• Überträgt RS232-Steuersignale (bidirektional)
• Unterstützt CAT 6, CAT 6Aund CAT 7 Netzwerkkabel
• HDMI-Bandbreite: 18 Gbit/s (max.)
• Unterstützt HDCP 2.2
• Integrierte bidirektionale IR-Schnittstelle - Einfache Steuerung der
Eingangsquelle mit einer Fernbedienung
• Auösungen: 4K2K (60 Hz), 4K2K (30 Hz),
1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED-Statusanzeige
• Unterstützt: 3D, HDTV
• Unterstützt CEC
• Unterstützt Deep Color (24bit)
• Unterstützt komprimierte Audiosignale wie DTS Digital,
Dolby Digital (einschließlich DTS-HD und Dolby True HD)
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Metall-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends the maximum length for HDMI signals to up to 70 m
using only a simple network cable
• Extends 4K video contents to up to 70 m with a Cat 6 cable
• Supports PoE - only the receiver (recommended)
needs to be powered by the supplied power supply unit
• Transmits HDMI, IR (bidirectional) and RS232 (bidirectional) signals
• Supports 4K2K (60Hz), 4096 x 2160p resolution
• Uses HDBaseT technology
• Transmits RS232 control signals (bidirectional)
• Supports CAT 6, CAT 6A, and CAT 7 network cables
• HDMI bandwidth: 18 Gbit/s (max.)
• Supports HDCP 2.2
• Integrated bidirectional IR interface - easy remote control of the input source
• Resolutions: 4K2K (60 Hz), 4K2K (30 Hz),
1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED status indicator
• Supports: 3D, HDTV
• Supports CEC
• Supports deep color (24-bit)
• Supports compressed audio signals such as DTS digital,
Dolby digital (including DTS-HD and Dolby True HD)
• Supports uncompressed audio signals such as LPCM
• Metal housing
• Compact size, simple use and installation
4016032449003 / DS-55503
4K HDMI Extender Set, HDBaseT, 4K/60Hz, 70 m 4K HDMI Extender Set, HDBaseT, 4K/60Hz, 70 m
Anwendungsbeispiel:
Application example:
HDMI Extender
HDMI Extender

1111
Rückansicht:
Back view:

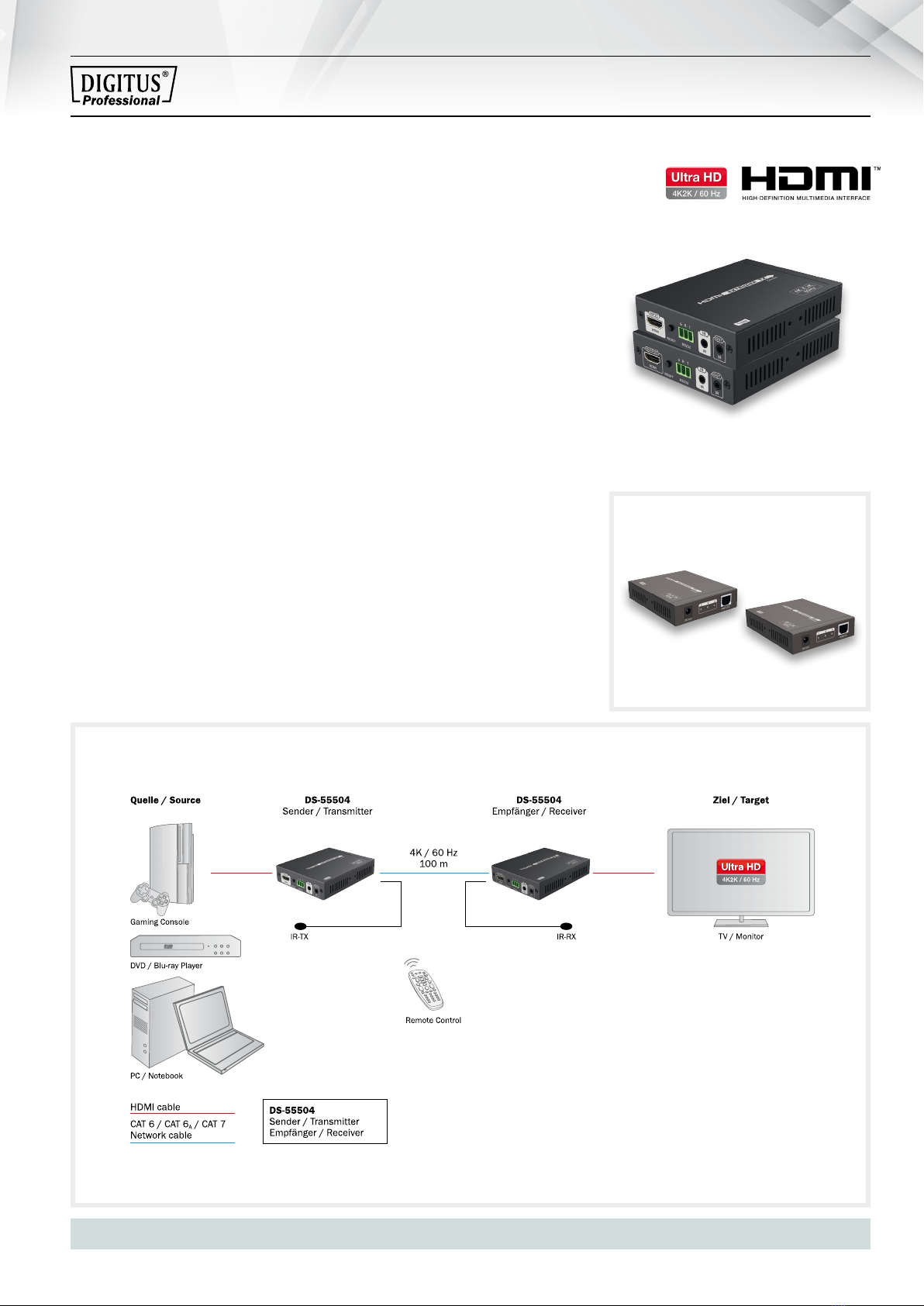

4K HDMI Extender Set, HDBaseT, 4K/60Hz
4K HDMI Extender Set, HDBaseT, 4K/60Hz
• Verlängert die maximale Länge für HDMI-Signale auf bis zu 100 m
wobei nur ein einfaches Netzwerkkabel genutzt wird
• Verlängert 4K Video-Inhalte auf bis zu 100 m mit einem CAT 6 Kabel
• Unterstützt PoE - Lediglich der Empfänger (empfohlen)
muss mit dem mitgelieferten Netzteil mit Strom versorgt werden
• Überträgt HDMI-, IR- (bi-direktional) sowie RS232 (bi-direktional) -Signale
• Unterstützt 4K2K (60Hz), 4096 x 2160p Auösung
• Verwendet HDBaseT Technologie
• Überträgt RS232-Steuersignale (bidirektional)
• Unterstützt CAT 6, CAT 6Aund CAT 7 Netzwerkkabel
• HDMI-Bandbreite: 18 Gbit/s (max.)
• Unterstützt HDCP 2.2
• Integrierte bidirektionale IR-Schnittstelle -
Einfache Steuerung der Eingangsquelle mit einer Fernbedienung
• Auösungen: 4K2K (60 Hz), 4K2K (30 Hz),
1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED-Statusanzeige
• Unterstützt: 3D, HDTV
• Unterstützt CEC
• Unterstützt Deep Color (24bit)
• Unterstützt komprimierte Audiosignale wie DTS Digital, Dolby Digital
(einschließlich DTS-HD und Dolby True HD)
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Metall-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends the maximum length for HDMI signals to up to 100 m
using only a simple network cable
• Extends 4K video contents to up to 100 m with a Cat 6 cable
• Supports PoE - only the receiver (recommended)
needs to be powered by the supplied power supply unit
• Transmits HDMI, IR (bidirectional) and RS232 (bidirectional) signals
• Supports 4K2K (60Hz), 4096 x 2160p resolution
• Uses HDBaseT technology
• Transmits RS232 control signals (bidirectional)
• Supports CAT 6, CAT 6A, and CAT 7 network cables
• HDMI bandwidth: 18 Gbit/s (max.)
• Supports HDCP 2.2
• Integrated bidirectional IR interface -
easy remote control of the input source
• Resolutions: 4K2K (60 Hz), 4K2K (30 Hz),
1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• LED status indicator
• Supports: 3D, HDTV
• Supports CEC
• Supports deep color (24-bit)
• Supports compressed audio signals such as DTS digital,
Dolby digital (including DTS-HD and Dolby True HD)
• Supports uncompressed audio signals such as LPCM
• Metal housing
• Compact size, simple use and installation
4016032449010 / DS-55504
4K HDMI Extender Set, HDBaseT, 4K/60Hz, 100 m 4K HDMI Extender Set, HDBaseT, 4K/60Hz, 100 m
Anwendungsbeispiel:
Application example:
HDMI Extender
HDMI Extender

1212
Rückansicht:
Back view:

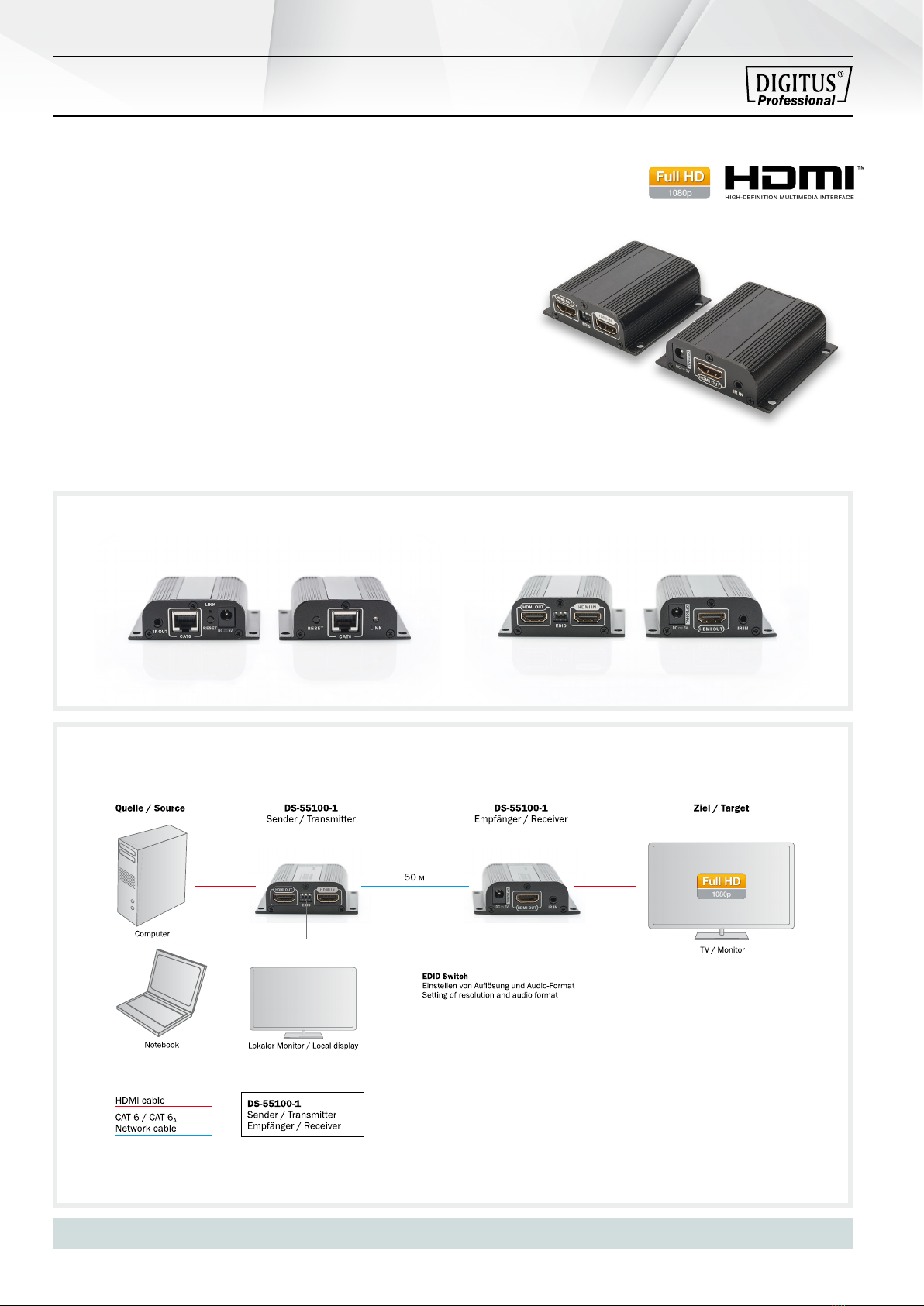

HDMI Extender Set, Full HD
HDMI Extender Set, Full HD
• Verlängert die maximale Länge für HDMI Kabel
auf bis zu 50 m über ein einfaches Netzwerkkabel
• Höchste unterstütze Video-Auösung: 1080p / 60 Hz
• Unterstützt CAT 6 und CAT 6ANetzwerkkabel
• EDID-Switch - Ermöglicht das Einstellen von Auösung
und Audio-Format an der Sende-Einheit
• HDMI Loop Out - Ermöglicht den Anschluss
eines lokalen Monitors an der Sende-Einheit
• Unterstützt PoE (Power over Ethernet) - somit ist eine
Stromversorgung für die Empfängereinheit nicht erforderlich
• Unterstützt HDCP 1.2a
• Bandbreite: 4,95 Gbps
• Farbtiefe: 8 bit
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Metall-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends the maximum length for HDMI cable
to up to 50 m via a simple network cable
• Highest supported video resolution: 1080p / 60 Hz
• Supports CAT 6 and CAT 6Anetwork cables
• EDID Switch - Allows you to set resolution
and audio format on the transmitter unit
• HDMI Loop Out - Allows you to connect
a local monitor to the transmitter unit
• Supports PoE (Power over Ethernet) -
thus no power supply is required for the receiver unit
• Supports HDCP 1.2a
• Bandwidth: 4.95 Gbps
• Color depth: 8 bit
• Supports uncompressed audio signals such as LPCM
• Metal casing
• Compact size, simple use and installation
4016032439929 / DS-55100-1
HDMI Extender Set, Full HD HDMI Extender Set, Full HD
Anwendungsbeispiel:
Application example:
HDMI Extender
HDMI Extender

1313
HDMI Extender
HDMI Extender
Rückansicht:
Back view:
HDMI Extender Set, Full HD
HDMI Extender Set, Full HD
• Verlängert die maximale Länge für HDMI Kabel
auf bis zu 130 m über ein einfaches Netzwerkkabel
• Höchste unterstütze Video-Auösung: 1080p / 60 Hz
• Unterstützt CAT 5, CAT 5e und CAT 6 Netzwerkkabel
• Verlängert Full HD Video-Signale auf bis zum 130 m über CAT 6
• Verlängert Full HD Video-Signale auf bis zum 100 m über CAT 5e
• Extends Full HD video signals to up to 80 m via CAT 5
• Unterstützt HDCP 1.4
• Bandbreite: 10,2 Gbps
• Farbtiefe: 8 bit
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Metallgehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends the maximum length for HDMI cable
to up to 130 m via a simple network cable
• Highest supported video resolution: 1080p / 60 Hz
• Supports CAT 5, CAT 5e, and CAT 6 network cables
• Extends Full HD video signals to up to 130 m via CAT 6
• Extends Full HD video signals to up to 100 m via CAT 5e
• Extends Full HD video signals to up to 80 m via CAT 5
• Supports HDCP 1.4
• Bandwidth: 10.2 Gbps
• Color depth: 8 bit
• Supports uncompressed audio signals such as LPCM
• Metal housing
• Compact size, simple use and installation
4016032440734 / DS-55101
HDMI Extender Set, Full HD HDMI Extender Set, Full HD
Anwendungsbeispiel:
Application example:

1414
Rückansicht:
Back view:

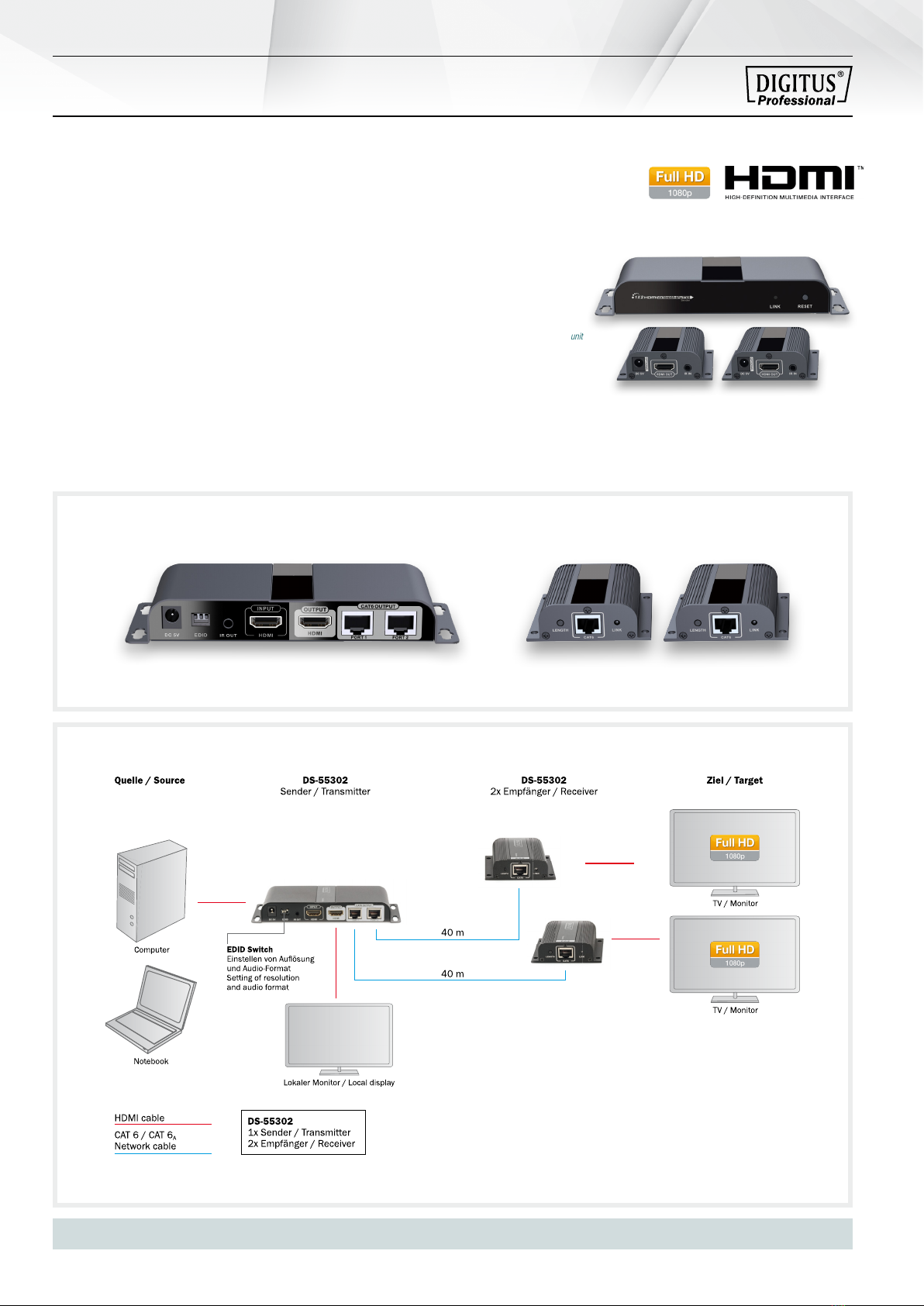

HDMI Extender Splitter Set, 1x2
HDMI Extender Splitter Set, 1x2
• Verlängert die maximale Länge eines HDMI-Eingangssignals
auf bis zu 40 m über ein Netzwerkkabel und verteilt
dieses auf bis zu zwei Monitore/Bildschirme
• Unterstützt CAT 6 und CAT 6ANetzwerkkabel
• EDID-Switch - Ermöglicht das Einstellen von Auösung
und Audio-Format an der Sende-Einheit
• Unterstützt PoE (Power over Ethernet) - nur eine Einheit
(Transmitter) muss mit Strom versorgt werden
• Höchste unterstütze Video-Auösung: 1080p / 60 Hz
• HDMI Loop Out - Ermöglicht den Anschluss eines lokalen Monitors
an der Sende-Einheit
• Unterstützt HDCP 1.4
• Bandbreite: 4,95 Gbps
• Farbtiefe: 8 bit
• Unterstützt 3D
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Metall-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends the maximum length of an HDMI input signal to up to 40 m
via a network cable and distributes it to up to two monitors/screens
• Supports CAT 6 and CAT 6Anetwork cables
• EDID Switch - Allows you to set resolution
and audio format on the transmitter unit
• Supports PoE (Power over Ethernet) -
it is only one unit (transmitter) that needs to be powered
• Highest supported video resolution: 1080p / 60 Hz
• HDMI Loop Out - Allows you to connect a local monitor to the transmitter unit
• Supports HDCP 1.4
• Bandwidth: 4.95 Gbps
• Color depth: 8 bit
• Supports 3D
• Supports uncompressed audio signals such as LPCM
• Metal casing
• Compact size, simple use and installation
4016032439981 / DS-55302
HDMI Extender Splitter Set, 1x2 HDMI Extender Splitter Set, 1x2
Anwendungsbeispiel:
Application example:
HDMI Extender
HDMI Extender

1515
HDMI Extender
HDMI Extender
Rückansicht:
Back view:
HDMI Extender Splitter Set, 1x4
HDMI Extender Splitter Set, 1x4
• Verlängert die maximale Länge eines HDMI-Eingangssignals
auf bis zu 40 m über ein Netzwerkkabel und verteilt dieses
auf bis zu vier Monitore/Bildschirme
• Unterstützt CAT 6, CAT 6Aund CAT 7 Netzwerkkabel
• EDID-Switch - Ermöglicht das Einstellen von Auösung
und Audio-Format an der Sende-Einheit
• Unterstützt PoE (Power over Ethernet) -
nur eine Einheit (Transmitter) muss mit Strom versorgt werden
• Höchste unterstütze Video-Auösung: 1080p / 60 Hz
• HDMI Loop Out - Ermöglicht den Anschluss
eines lokalen Monitors an der Sende-Einheit
• Unterstützt HDCP 1.4
• Bandbreite: 4,95 Gbps
• Farbtiefe: 8 bit
• Unterstützt 3D
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Metall-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Extends the maximum length of an HDMI input signal to up to 40 m
via a network cable and distributes it to up to four monitors/screens
• Supports CAT 6, CAT 6A, and CAT 7 network cables
• EDID Switch - Allows you to set resolution
and audio format on the transmitter unit
• Supports PoE (Power over Ethernet) - it is only
one unit (transmitter) that needs to be powered
• Highest supported video resolution: 1080p / 60 Hz
• HDMI Loop Out - Allows you to connect
a local monitor to the transmitter unit
• Supports HDCP 1.4
• Bandwidth: 4.95 Gbps
• Color depth: 8 bit
• Supports 3D
• Supports uncompressed audio signals such as LPCM
• Metal casing
• Compact size, simple use and installation
4016032440048 / DS-55303
HDMI Extender Splitter Set, 1x4 HDMI Extender Splitter Set, 1x4
Anwendungsbeispiel:
Application example:

1616
Rückansichten:
Back views:

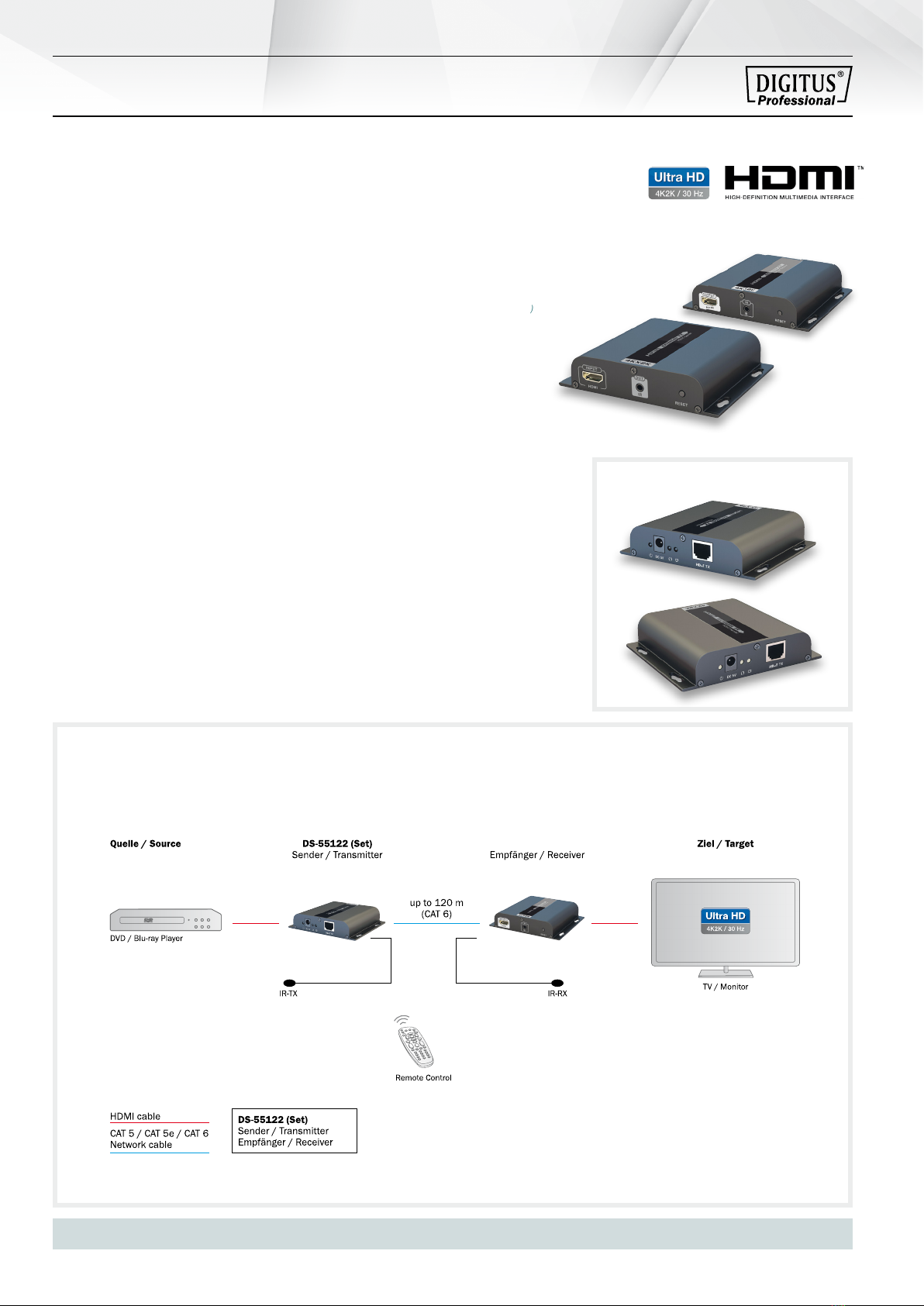

4K HDMI Extender über CAT / IP (Set)
4K HDMI Extender via CAT / IP (Set)
• Zeigen Sie Ihre Video-Inhalte mit Hilfe von zusätzlichen
Empfängereinheiten (DS-5513) und Ihrer bestehenden Netzwerkinfrastruktur
auf bis zu 253 Bildschirmen (über IP-Verbindung)
• Verlängert 4K Video-Inhalte auf bis zu 120 m
mit einem CAT 6 Kabel bei (Punkt-zu-Punkt Verbindung)
• Verlängerung des Signals (unbegrenzte Distanz)
über die bestehende lokale Netzwerkinfrastruktur (über IP-Verbindung)
• Unterstützt 4K (30Hz), 3840 x 2160p Auösung
• Unterstützt CAT 5, CAT 5e und CAT 6 Netzwerkkabel
• HDMI-Bandbreite: 10,2 Gbit/s (max.)
• Unterstützt HDCP 1.4
• Integrierte unidirektionale IR-Schnittstelle -
Einfache Steuerung der Eingangsquelle mit einer Fernbedienung
• Auösungen: 4K2K (30 Hz), 1080p,
1080i, 720p, 576p, 576i, 480p, 480i
• Unterstützt: HDTV
• Unterstützt Deep Color (24bit)
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Betriebstemperatur: 0°C bis 60°C
• Metall-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Use additional receiver units (DS-5513) and your existing
network infrastructure to display your video content on up to
253 screens (via IP connection)
• Extends 4K video content to up to 120 m
with a CAT 6 cable (point-to-point connection)
• Signal extension (unlimited distance)
via the existing local network infrastructure (via IP connection)
• Supports 4K (30Hz), 3840 x 2160p resolution
• Supports CAT 5, CAT 5e, and CAT 6 network cables
• HDMI bandwidth: 10.2 Gbit/s (max.)
• Supports HDCP 1.4
• Integrated unidirectional IR interface -
easy remote control of the input source
• Resolutions: 4K2K (30 Hz), 1080p,
1080i, 720p, 576p, 576i, 480p, 480i
• Supports: HDTV
• Supports deep color (24-bit)
• Supports uncompressed audio signals such as LPCM
• Operating temperature: 0°C to 60°C
• Metal housing
• Compact size, simple use and installation
4016032448976 / DS-55122
4K HDMI Extender über CAT / IP (Set) 4K HDMI Extender via CAT / IP (Set)
Anwendungsbeispiel:
Application example:
HDMI Extender
HDMI Extender

1717
Rückansicht:
Back view:

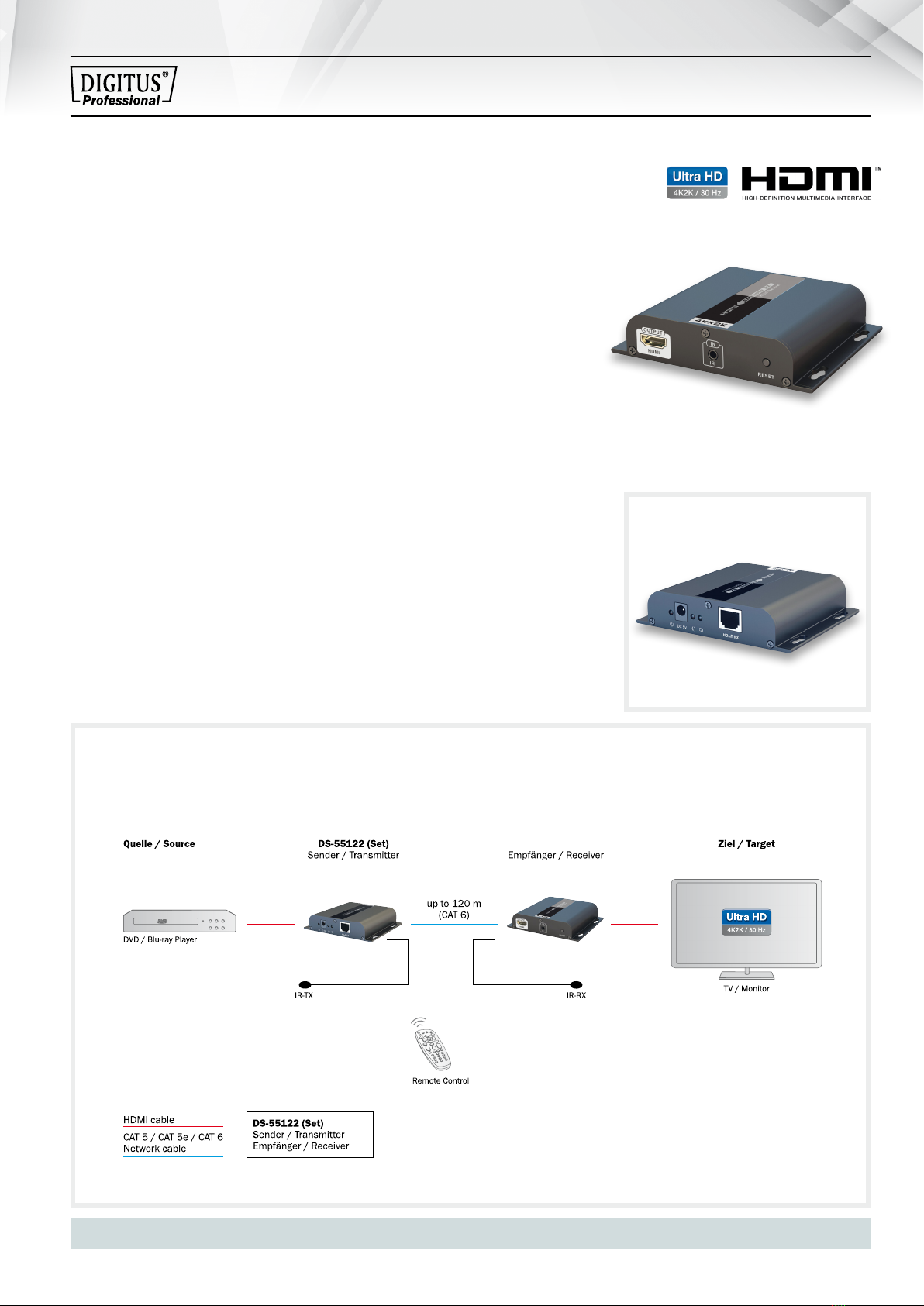

4K HDMI Extender über CAT / IP (Empfängereinheit)
4K HDMI Extender via CAT / IP (receiver unit)
• Zeigen Sie Ihre Video-Inhalte mit Hilfe von zusätzlichen Empfängereinheiten
(DS-5513) und Ihrer bestehenden Netzwerkinfrastruktur
auf bis zu 253 Bildschirmen (über IP-Verbindung)
• Verlängert 4K Video-Inhalte auf bis zu 120 m mit einem CAT 6 Kabel
bei (Punkt-zu-Punkt Verbindung)
• Verlängerung des Signals (unbegrenzte Distanz)
über die bestehende lokale Netzwerkinfrastruktur (IP-Verbindung)
• Unterstützt 4K (30Hz), 3840 x 2160p Auösung
• Unterstützt CAT 5, CAT 5e und CAT 6 Netzwerkkabel
• HDMI-Bandbreite: 10,2 Gbit/s (max.)
• Unterstützt HDCP 1.4
• Integrierte unidirektionale IR-Schnittstelle - Einfache Steuerung der
Eingangsquelle mit einer Fernbedienung
• Auösungen: 4K2K (30 Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• Unterstützt: HDTV
• Unterstützt Deep Color (24bit)
• Unterstützt unkomprimierte Audiosignale wie LPCM
• Betriebstemperatur: 0°C bis 60°C
• Metall-Gehäuse
• Kompakte Größe, einfache Handhabung sowie Installation
• Use additional receiver units (DS-5513) and your existing network
infrastructure to display your video content on up to 253 screens
(via IP connection)
• Extends 4K video content to up to 120 m with a CAT 6 cable
(point-to-point connection)
• Signal extension (unlimited distance)
via the existing local network infrastructure (IP connection)
• Supports 4K (30Hz), 3840 x 2160p resolution
• Supports CAT 5, CAT 5e, and CAT 6 network cables
• HDMI bandwidth: 10.2 Gbit/s (max.)
• Supports HDCP 1.4
• Integrated unidirectional IR interface - easy remote control of the input
source
• Resolutions: 4K2K (30 Hz), 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
• Supports: HDTV
• Supports deep color (24-bit)
• Supports uncompressed audio signals such as LPCM
• Operating temperature: 0°C to 60°C
• Metal housing
• Compact size, simple use and installation
4016032448990 / DS-55123
4K HDMI Extender über CAT / IP (Empfängereinheit) 4K HDMI Extender via CAT / IP (receiver unit)
Anwendungsbeispiel:
Application example:
HDMI Extender
HDMI Extender

1818
HDMI Video Extender über CAT 5 / IP
HDMI Video Extender over CAT 5 / IP
• CAT 5 / IP HDMI Extender bestehend
aus einer Sende- und einer Empfangseinheit
• Für Verlängerungen von bis zu 120 Metern
• Videoauösung bis zu 1080p (Full HD)
• Integrierte bidirektionale IR-Schnittstelle -
Einfache Steuerung der Eingangsquelle mit einer Fernbedienung
• Unterstützt 3D
• Bandbreite 165MHz 1,65Gbps pro Kanal (4,95Gbps über alle Kanäle)
• CAT5e/6 - Entspricht dem IEEE-568B Standard
• Betriebstemperatur: 0 bis 55 °C
• CAT 5 / IP HDMI extender consisting of transmitter and receiver unit
• For extension up to 120 meter ( 1 to 1 connection)
• Display your video content to up to 253 screens by using additional receiver
units and your existing network infrastructure (over IP connection)
• Additional receiver units (DS-55121) available
• Video resolutions up to 1080p (Full HD)
• Integrated bidirectional IR-Interface -
Easy control of the input source with a remote control
• Supports 3D
• Bandwidth 165 MHz/1.65 Gbps per channel (4.95 Gbps all channel)
• CAT 5e/6 - Follow the standard of IEEE-568B
• Operating temperature: 0 to 55 °C
4016032365815 / DS-55120
HDMI Video Extender, CAT 5 / IP HDMI Video Extender, CAT 5 / IP
4016032367529 / DS-55121
HDMI Video Extender über CAT 5 / IP, Empfängereinheit HDMI Video Extender over CAT 5 / IP, Receiver Unit
Option 1: Verlängerungen des HDMI-Signals bis zu 120 m
(1 zu 1 Verbindung über ein CAT 5 Netzwerkkabel)
Option 2: Zeigen Sie Ihre Video-Inhalte auf bis zu 253 Bildschirmen mit Hilfe
Ihrer bestehenden Netzwerkinfrastruktur (über IP-Verbindung)
Option 1: Extensions of the HDMI signal up to 120 m
(1 zu 1 Connection over CAT 5 Netzwork Cable)
Option 2: Distribute your video content on up to 253 Screens
(over IP connection)
HDMI Extender
HDMI Extender
Anwendungsbeispiel:
Application example:
1 zu 1 Verbindung
1 to 1 connection
1 zu viele Verbindung
1 to many connection
Ansichten:
Views:
Sender Transmitter
Empfänger Receiver

1919

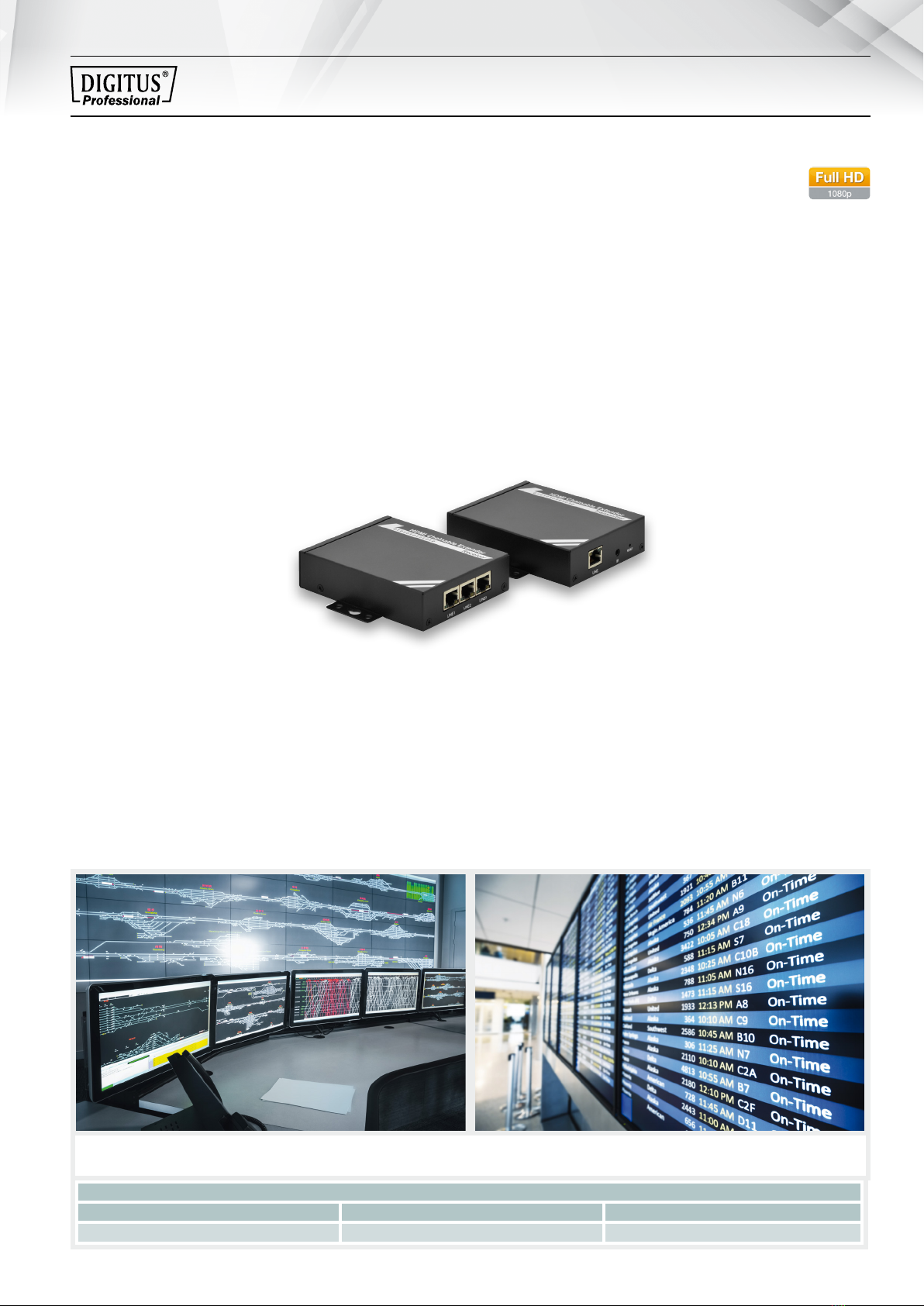

IP Extender Lösungen
IP Extender Solutions
IP-Extender Lösungen
IP Extender Solutions
• Sender / Empfänger-Sets
• Erweitert wahlweise das HDMI, VGA oder DisplayPort-Signal über CAT 5
oder einer bestehenden Netzwerkinfrastruktur
• Mischbetrieb mit HDMI / VGA / DisplayPort - Empfängern möglich
• Jedes Paar (Sender & Empfänger) verlängert das Signal
auf bis zu 100 m (330 Fuß)
• 1080p Full HD Unterstützung
• Unterstützt Stereo 2.0
• Kaskadierbare Empfänger bis zu 10 Einheiten
• Konsolenanschluss (RS-232 Port) für Remote Management
• Optionale Unterstützung für eine Infrarot-Fernbedienung (IR)-Steuerung
• Integrierter Netzwerk-Switch zur Verteilung
• Transmitter / Receiver Sets
• Extend optional HDMI, VGA or DisplayPort Videosignals over CAT 5
or an existing network infrastructure
• Mixed operation with HDMI / VGA / DisplayPort receivers possible
• Each pair (transmitter & receiver) extends the signal up to 100 m (330 feet)
• Supports 1080p Full HD
• Supports stereo 2.0
• Cascade-chainable receiver up to 10 layers
• Console connection (RS-232 port) for remote management
• Optional support for Infrared Remote (IR) control
• Integrated network switch for the distribution
Sender / Empfänger-Sets Transmitter / Receiver Sets
Art.-Nr. Item Code EAN Schnittstelle Interface
DS-55200 4016032353768 HDMI
Die Einsatzgebiete für diese Systeme reichen von kleinen Installationen im Kleingewerbe über die Vernetzung von Veranstaltungsächen bis hin zu großen Installationen, wie sie in Bahnhöfen oder Flughäfen Verwendung nden.
The application range starts from small installations in small trades over the networking of event spaces up to large installations as used in railway stations or airports.

2020
HDMI über IP Extender
HDMI over IP Extender
HDMI über IP Extender (Set)
HDMI over IP Extender (Set)
• HDMI-Sender / Empfänger-Set
• Einfache Installation mit preiswerten Cat.5/6 Netzwerkkabeln
• Nutzung der vorhandenen Netzwerkinfrastruktur für die Signalübertragung
• Jedes Paar (Sender & Empfänger) verlängert
das Signal auf bis zu 100 m (330 Fuß)
• 1080p Full HD Unterstützung
• HDTV kompatibel (720p, 1080i, 1080p)
• Unterstützt Stereo 2.0
• Kaskadierbare Empfänger bis zu 10 Einheiten
• Konsolenanschluss (RS-232 Port) für Remote Management
• Optionale Unterstützung für eine Infrarot-Fernbedienung (IR)-Steuerung
• HDMI-Anschluss für lokale Live-Darstellung
• Einbaufähig
• Abmessungen (L x B x H): 115 x 91 x 28 mm
• Gewicht: 340 g (Sender), 380 g (Empfänger)
• Betriebstemperatur: 0 bis 50 °C
• HDMI transmitter / receiver set
• Easy installation with inexpensive Cat.5/6 cables
• Network infrastructure used for signal transmission
• Each pair (transmitter & receiver) extends the signal up to 100 m (330 feet)
• Supports 1080p Full HD
• HDTV compatible (720p, 1080i, 1080p)
• Supports stereo 2.0
• Cascade-chainable receiver up to 10 layers
• Console connection (RS-232 port) for remote management
• Optional support for Infrared Remote (IR) control
• HDMI interface for local live view
• Rack mountable
• Dimensions (L x W x H): 115 x 91 x 28 mm
• Weight: 340 g (transmitter), 380 g (receiver)
• Operating temperature: 0 to 50 °C
4016032353768 / DS-55200
HDMI über IP Extender (Set) HDMI over IP Extender (Set)
4016032353775 / DS-55201
HDMI über IP Extender (Empfänger) HDMI over IP Extender (Receiver)
Anwendungsbeispiel:
Application example:
1 zu viele Verbindungen
1 to many connections
Mischumgebung
Mixed enviroments
Ansichten:
Views:
Sender Transmitter
Empfänger Receiver
