D-Link N300 DAP-1320 User manual

WIRELESS RANGE EXTENDER N300
DAP-1320



INSTALLATIONSANLEITUNG
GUIDE D’INSTALLATION
GUÍA DE INSTALACIÓN
GUIDA DI INSTALLAZIONE
INSTALLATIEHANDLEIDING
INSTRUKCJA INSTALACJI
INSTALAČNÍ PŘÍRUČKA
TELEPÍTÉSI SEGÉDLET
INSTALLASJONSVEILEDNING
INSTALLATIONSVEJLEDNING
ASENNUSOPAS
INSTALLATIONSGUIDE
GUIA DE INSTALAÇÃO
ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
VODIČ ZA BRZU INSTALACIJU
KRATKA NAVODILA ZA UPORABO
GHID DE INSTALARE RAPIDĂ
UK www.dlink.com
IRELAND www.dlink.com
GERMANY www.dlink.com
FRANCE www.dlink.com
SPAIN www.dlink.com
ITALY www.dlink.com
NETHERLANDS www.dlink.com
BELGIUM www.dlink.com
LUXEMBURG www.dlink.com
POLAND www.dlink.com
CZECH www.dlink.com
HUNGARY www.dlink.com
NORWAY www.dlink.com
DENMARK www.dlink.com
FINLAND www.dlink.com
SWEDEN www.dlink.com
GREECE www.dlink.com
PORTUGAL www.dlink.com

DAP-1320
2

QRS
QRS

DAP-1320 3




DAP-1320


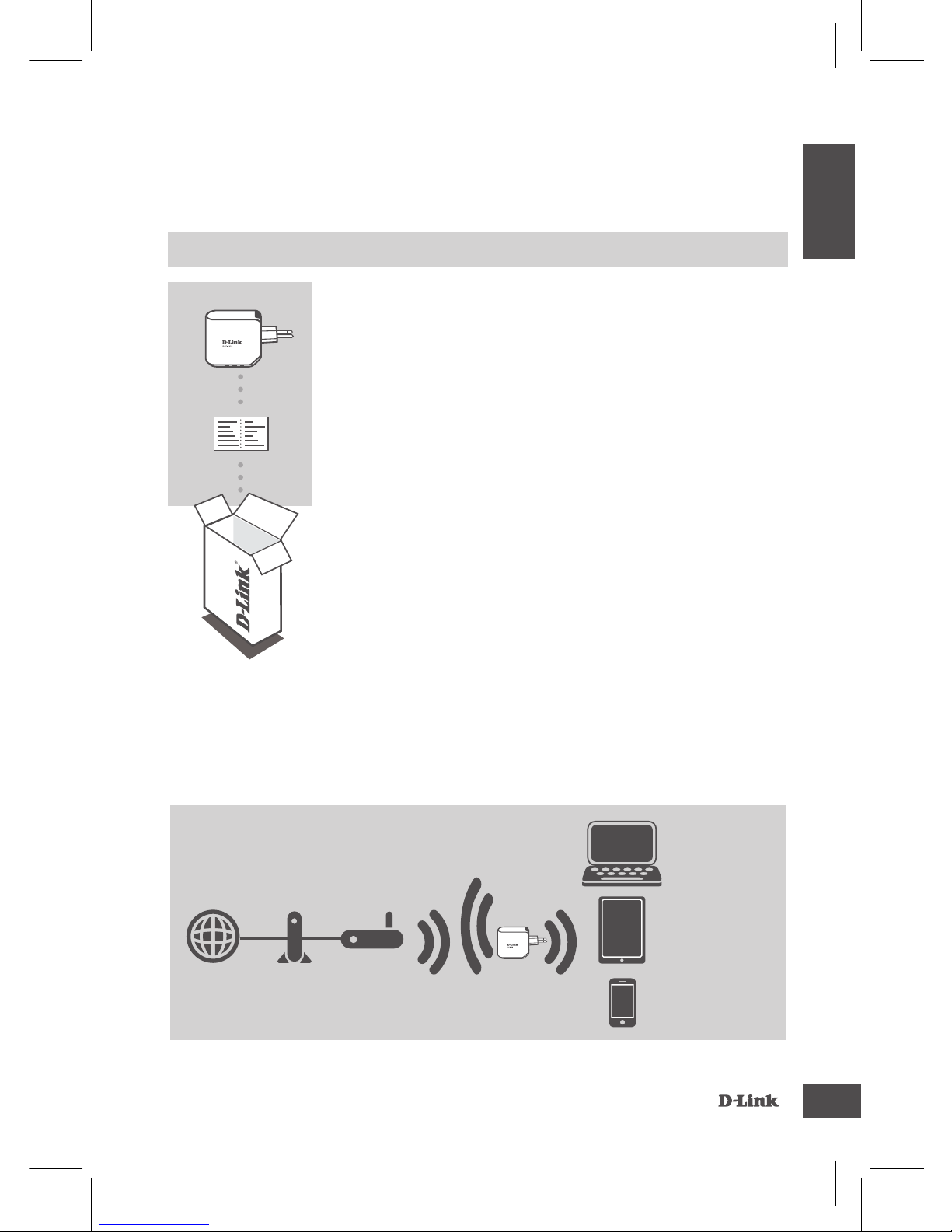

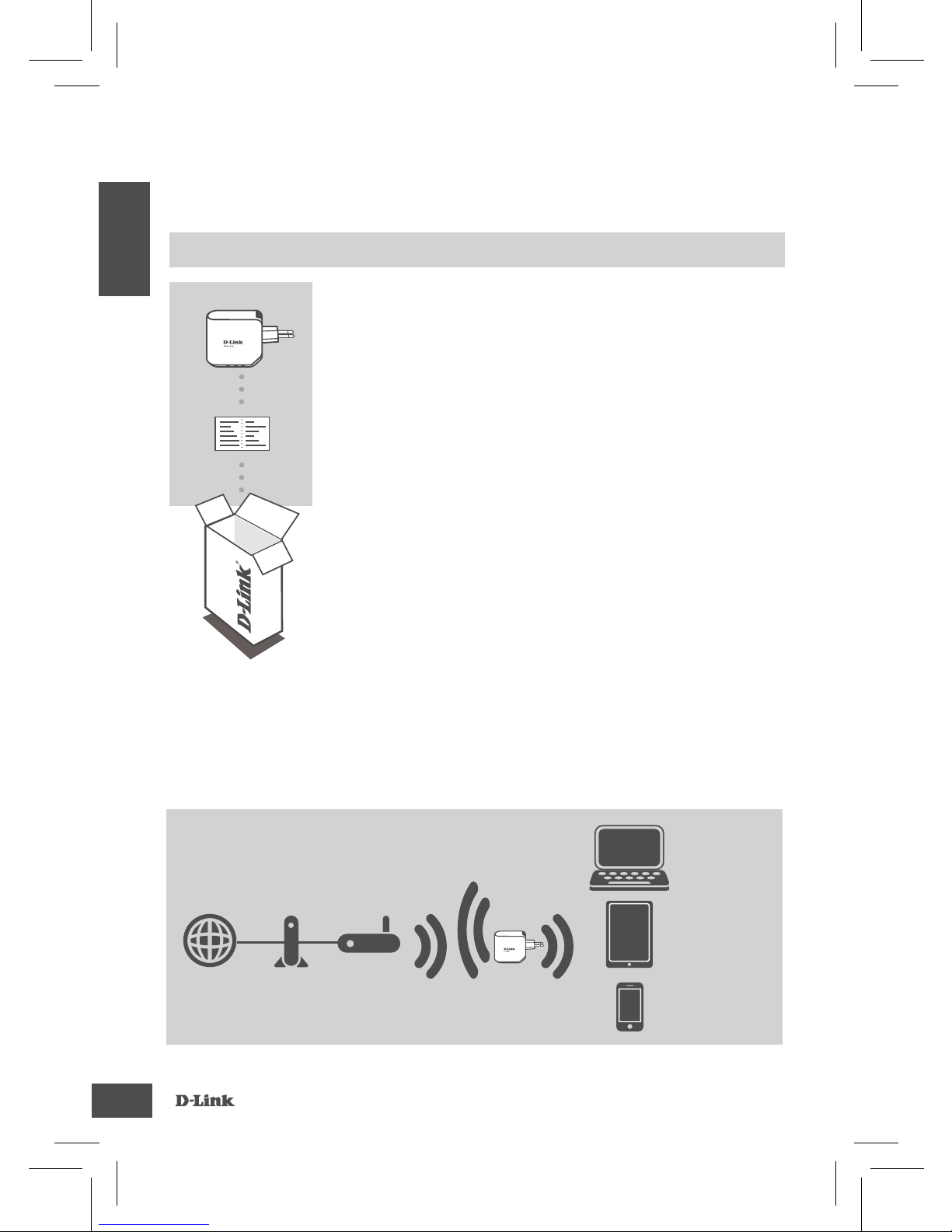

If any of these items are missing from your
packaging, contact your reseller.

The DAP-1320 extends the wireless coverage of an AP (access point) or wireless
router, allowing you to extend the wireless network in your home.
Extend the wireless coverage of another AP or wireless router.

 

 


DAP-1320
4


SETUP

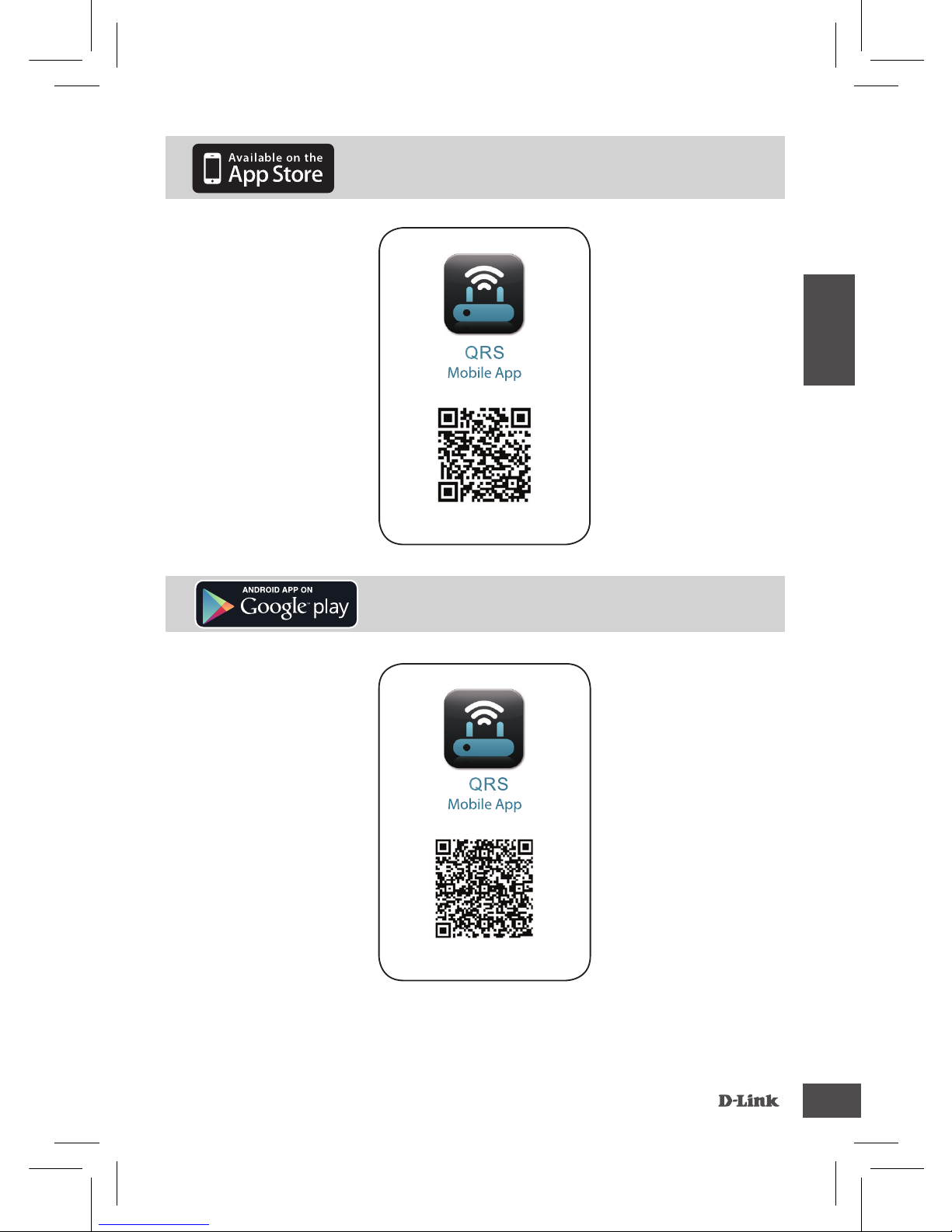

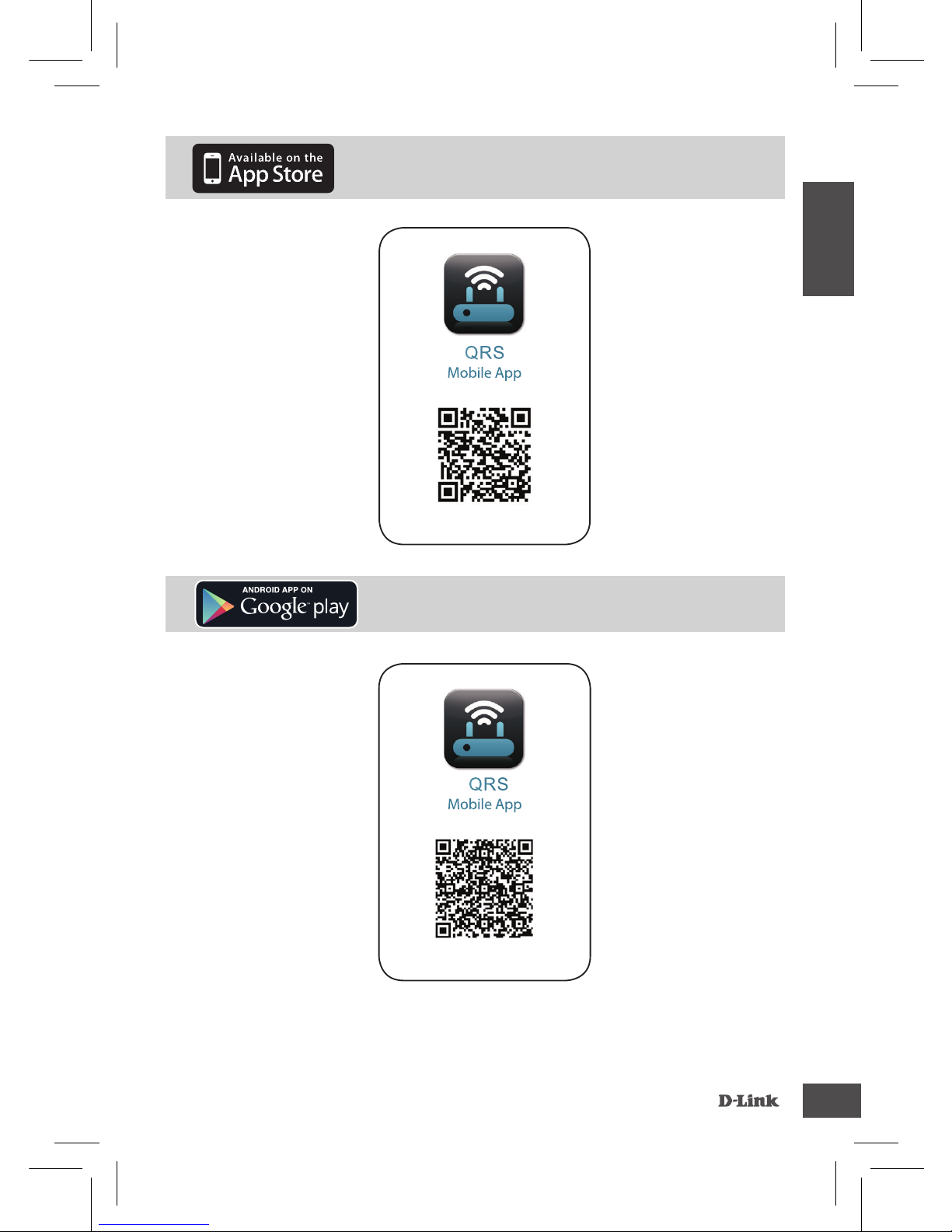

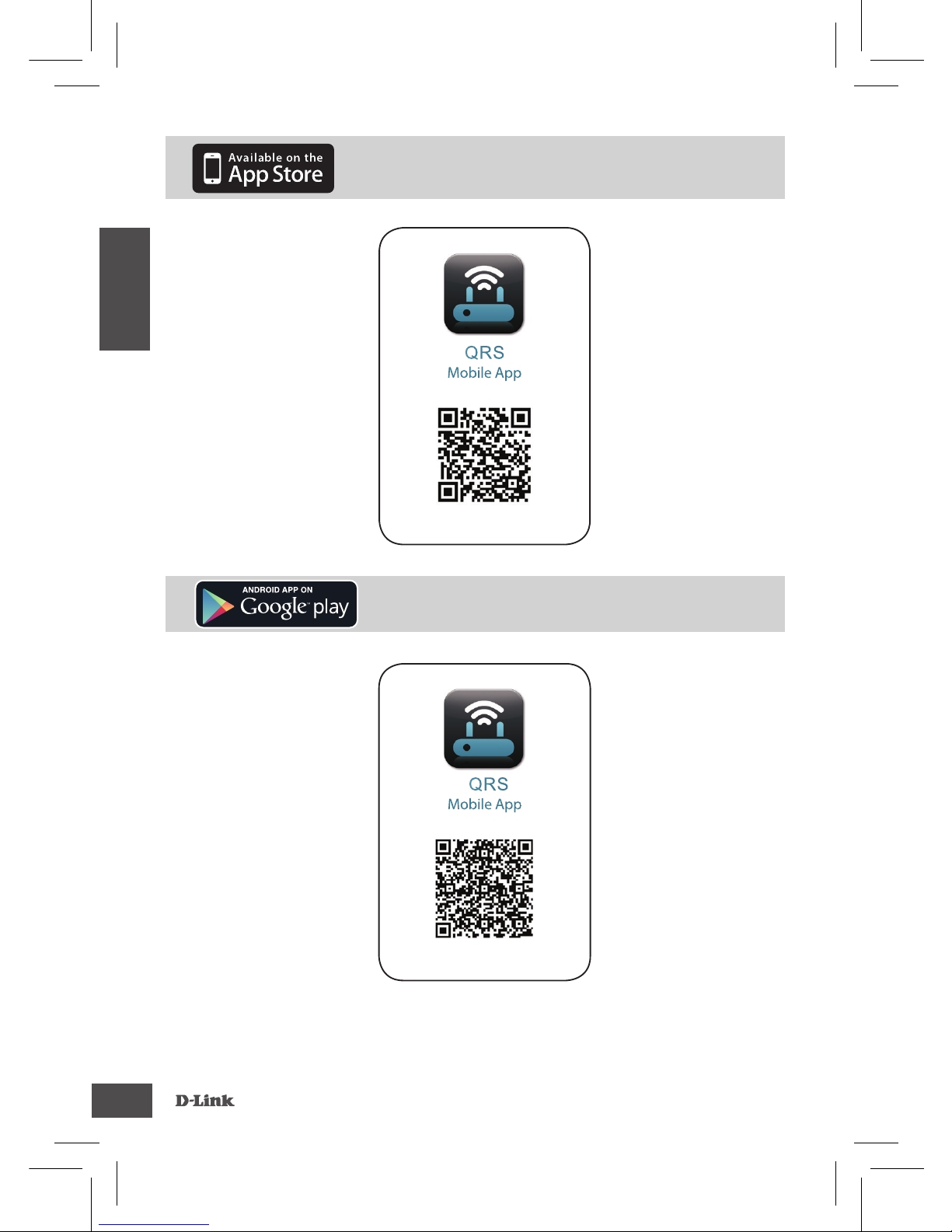

First, please make sure that QRS Mobile app is
installed on your phone or tablet. Then connect to
the DAP-1320 from your mobile device's Wireless
Utility. Select the DAP-1320 network name (SSID)
and enter the password (both the SSID and
password are on your Wi-Fi Conguration Card).

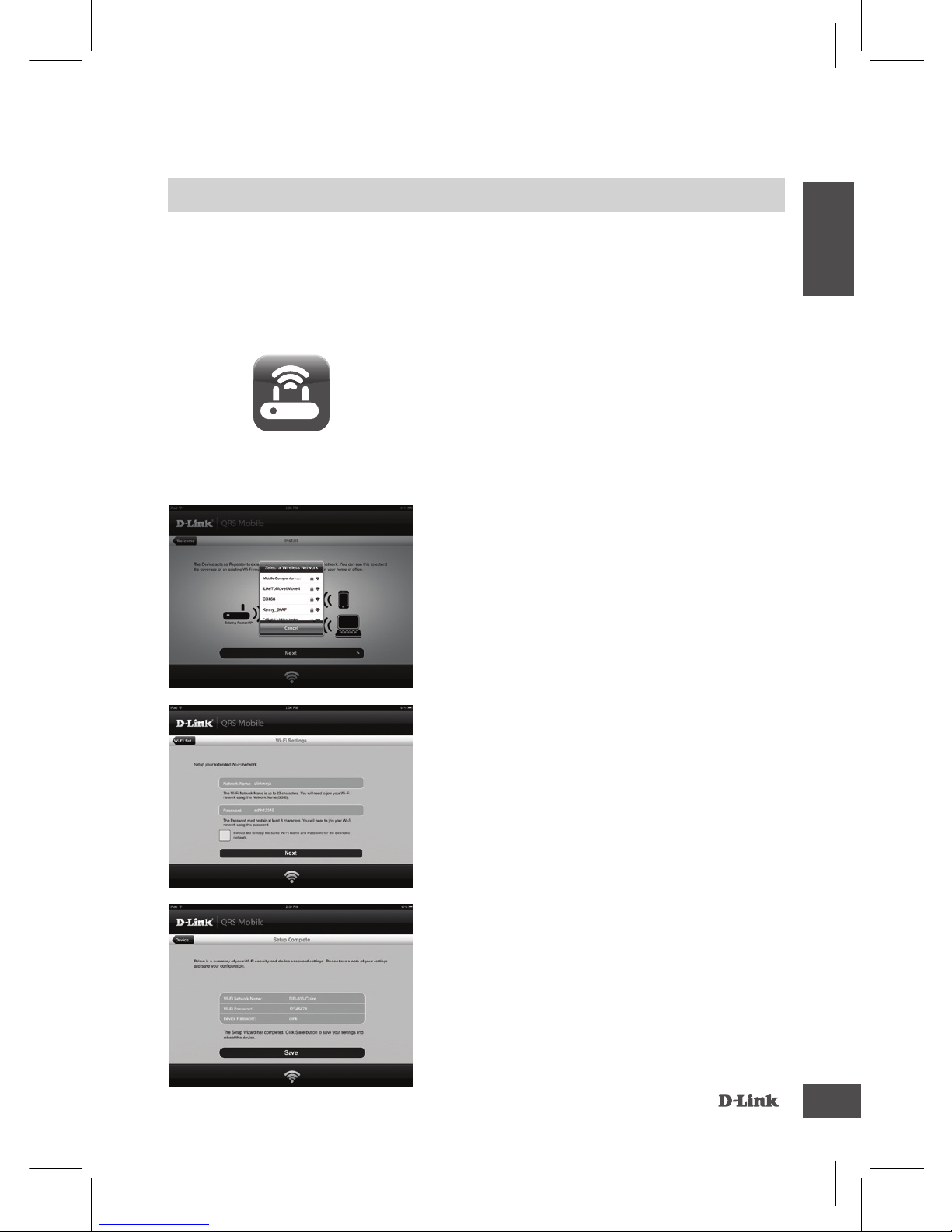

Open QRS Mobile and the Setup Wizard will
appear. Click Start to begin. The DAP-1320 will
rst scan for wireless networks from nearby
wireless routers or APs. Select the wireless
network that you wish to extend and enter the
password if required.
You can either keep the current network name
(SSID) and password for the extended Wi-Fi
network, or enter a new network name (SSID)
and password. Then, you can choose to create an
admin password to access the DAP-1320 Web-
based conguration utility.
A summary of the network settings will then be
displayed. Once you are satised, click Save, and
the Setup Wizard will reboot the DAP-1320 for the
new settings to take effect. The DAP-1320 can
now extend the Wi-Fi network for you.

You can set up the DAP-1320 by two ways - the QRS Mobile App and One-Touch AP
Conguration.


DAP-1320 5



To connect to a wireless router or AP to extend the Wi-Fi network in your
home, please make sure the router or AP features a WPS Push Button.

SETUP

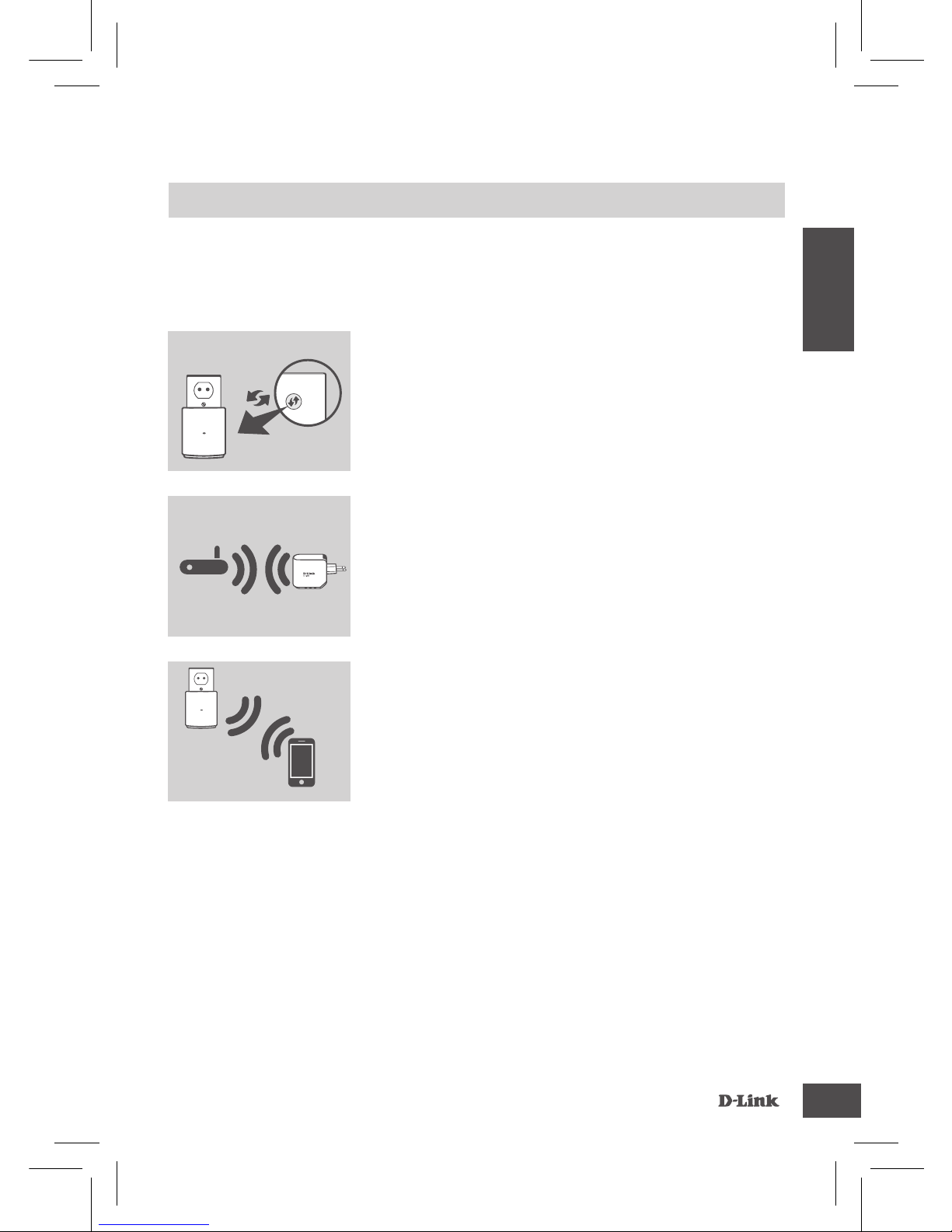

Plug the DAP-1320 into a wall outlet and wait until the
power LED is blinking amber. Push the WPS button on
the wireless Router or AP, and then push and hold the
WPS button on the DAP-1320 for about 5 seconds until
the green LED starts to ash.
The DAP-1320 is then ready for you to share a Wi-Fi
network with your PCs and mobile devices by using the
network name (SSID) and password located on your Wi-
Fi Conguration Card.
Please allow up to two minutes for the process to nish.
The LED will become solid green when the DAP-1320
has connected successfully to the wireless router or AP.

The DAP-1320 can also be congured in the Web GUI. After you have plugged the
DAP-1320 into a wall outlet and the power LED is blinking amber, go to Wireless
Utility on your computer, select the DAP-1320 network, and enter the password (this
is on your Wi-Fi Conguration Card). Then open a web browser and type 
. Follow the onscreen instructions to complete the setup.

DAP-1320
6


SETUP AND CONFIGURATION PROBLEMS


- Ensure the product is powered on.
- Press and hold the reset button on the bottom of the device for 5 seconds.
 Resetting the product to the factory default will erase the current conguration
settings. The default Wi-Fi network name (SSID) and password are printed on
the D-Link DAP-1320 Wireless Range Extender N300's Wi-Fi Conguration
Card.


-If you haven't changed the extended Wi-Fi network's settings, you can use the
network name (SSID) and Wi-Fi password on the Wi-Fi Conguration Card.
- If you did change the network name (SSID) or Wi-Fi password and you did not record
this information on the Wi-Fi Conguration Card or somewhere else, you must reset
the device as described in Question 1 above.
- Make sure you write down these settings so that you can enter them into each
wirelessly connected PC. You can use the included Wi-Fi Conguration Card to
record this important information for future use.
TECHNICAL SUPPORT
 website: http://dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)

All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

DAP-1320 7

QRS
QRS

DAP-1320
8




DAP-1320

Wenn eines dieser Elemente in Ihrer Packung fehlt,
wenden Sie sich bitte an Ihren Fachhändler.

Der DAP-1320 erweitert die Funkabdeckung eines AP (Access Point) oder
drahtlosen Routers und bietet Ihnen so die Möglichkeit, das Funknetz in Ihrem Heim
zu erweitern.
Erweitern Sie die Funkabdeckung eines anderen AP oder eines drahtlosen Routers.
 

 



DAP-1320 9


SETUP
Stellen Sie zunächst sicher, dass das QRS
Mobile App auf Ihrem Telefon oder Tablet-PC
installiert ist. Stellen Sie dann eine Verbindung
zum DAP-1320 von Ihrem Hilfsprogramm für
drahtlose Netze des mobilen Geräts her. Wählen
Sie den DAP-1320 Netzwerknamen (SSID) und
geben Sie das Kennwort (sowohl die SSID als
auch das Kennwort nden Sie auf Ihrer Wi-Fi
Kongurationkarte).
Öffnen Sie QRS Mobile und der Setup-Assistent
wird aufgerufen. Klicken Sie auf 'Start', um zu
beginnen. Der DAP-1320 sucht zuerst nach
Funknetzen von in der Nähe bendlicher
drahtloser Router oder APs. Wählen Sie das
Funknetz, das Sie erweitern möchten, und geben
Sie, falls erforderlich, das Kennwort ein.
Sie können entweder den aktuellen
Netzwerknamen (SSID) und das Kennwort für
das erweiterte Wi-Fi-Netzwerk übernehmen oder
einen neuen Netzwerknamen (SSID) und ein
Kennwort eingeben. Sie können dann ein Admin-
Kennwort für den Zugriff auf das webbasierte
DAP-1320 Kongurationshilfsprogramm
erstellen.
Es wird dann eine Übersicht über die
Netzwerkeinstellungen angezeigt. Wenn Sie mit
den angezeigten Informationen zufrieden sind,
klicken Sie auf 'Save' (Speichern). Der Setup-
Assistent startet den DAP-1320 neu, damit
die neuen Einstellungen wirksam werden. Der
DAP-1320 kann nun das Wi-Fi Netzwerk für Sie
erweitern.

Sie haben zwei Möglichkeiten, den DAP-1320 einzurichten - mithilfe des QRS Mobile
App und der One-Touch AP Konguration.


DAP-1320
10


Um eine Verbindung zu einem drahtlosen Router oder AP zur Erweiterung
des Wi-Fi Netzwerks in Ihrem Zuhause herzustellen, vergewissern Sie sich bitte,
dass der Router oder AP eine WPS-Taste aufweist.

SETUP
Schließen Sie den DAP-1320 an eine Wandsteckdose
an und warten Sie, bis die Betriebsanzeige-LED gelb
leuchet. Drücken Sie auf dem drahtlosen Router oder
AP auf die WPS-Taste und drücken Sie dann auf
die WPS-Taste des DAP-1320 und halten Sie sie 5
Sekunden lang gedrückt, bis die grüne LED zu blinken
beginnt.
Der DAP-1320 ist dann bereit, ein Wi-Fi Netzwerk mit
Ihren PCs und mobilen Geräten zu teilen, indem Sie
den Netzwerknamen (SSID) und das auf Ihrer Wi-Fi
Kongurationskarte angegebene Kennwort verwenden.
Für die Durchführung des Vorgangs sind bis zu zwei
Minuten erforderlich.
Die LED leuchtet durchgehend grün, sobald der DAP-
1320 erfolgreich mit dem drahtlosen Router oder AP
verbunden ist.

Der DAP-1320 kann auch in der graschen Benutzeroberäche konguriert werden.
Sobald Sie den DAP-1320 an eine Wandsteckdose angeschlossen haben und
die Betriebsanzeige gelb blinkt, rufen Sie das Hilfsprogramm für drahtlose Netze
auf Ihrem Computer auf. Wählen Sie das DAP-1320 Netzwerk und geben Sie das
Kennwort ein (Sie nden es auf Ihrer Wi-Fi Kongurationskarte). Öffnen Sie dann
einen Webbrowser und geben Sie  ein. Folgen Sie den auf dem
Bildschirm angezeigten Anweisungen, um den Einrichtungsvorgang fertig zu stellen.

DAP-1320 11



EINRICHTUNGS- UND KONFIGURATIONSPROBLEME


- Stellen Sie sicher, dass das Gerät eingeschaltet ist.
- Halten Sie die Rücksetztaste (Reset) auf der Unterseite des Gerätes 5
Sekunden lang gedrückt.
 Durch das Rücksetzen des Geräts auf die werkseitigen
Standardeinstellungen werden die aktuellen Kongurationseinstellungen
gelöscht. Sie nden den standardmäßigen Wi-Fi Netzwerknamen (SSID)
und das Kennwort auf der Wi-Fi Kongurationskarte des D-Link DAP-
1320 Wireless Range Extender N300.



-Wenn Sie die Einstellungen des erweiterten Wi-Fi Netzwerks nicht geändert
haben, können Sie den Namen des Netzwerks (SSID) und das Wi-Fi Kennwort
auf der Wi-Fi Kongurationskarte verwenden.
- Haben Sie den Netzwerknamen (SSID) oder das Wi-Fi Kennwort nicht geändert
und Sie haben sich diese Informationen auf der Wi-Fi Kongurationskarte oder
an anderer Stelle nicht notiert, müssen Sie das Gerät, wie in Frage 1 oben
erläutert, zurücksetzen.
- Sie sollten diese Einstellungen unbedingt aufschreiben, damit Sie sie in jeden
drahtlos verbundenen PC eingeben können. Damit Sie sich diese wichtigen
Informationen notieren können und für den zukünftigen Gebrauch schnell
verfügbar haben, können Sie die bereitgestellte Wi-Fi Kongurationskarte
verwenden.
TECHNISCHE UNTERSTÜTZUNG
Web: http://dlink.com
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Web: http://dlink.com
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
 Web: http://dlink.com
Telefon:[phone] 0,08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.

DAP-1320
12

QRS
QRS

DAP-1320 13





DAP-1320

Contactez immédiatement votre revendeur s’il
manque l’un de ces éléments de la boîte.

Le DAP-1320 élargit la couverture sans l d'un PA (point d'accès) ou d'un routeur
sans l, ce qui vous permet d'étendre votre réseau sans l à domicile.
Étend la couverture sans l d'un autre PA ou routeur sans l.
 

 



DAP-1320
14


CONFIGURATION
Tout d'abord, vériez que l'application QRS
Mobile est installée sur votre téléphone ou votre
tablette. Ensuite, connectez vous au DAP-1320 à
l'aide de l'utilitaire de connexion sans l de votre
périphérique mobile. Sélectionnez le nom de
réseau (SSID) du DAP-1320 et saisissez le mot de
passe (le SSID et le mot de passe sont indiqués
sur votre Carte de conguration du Wi-Fi).
Ouvrez QRS Mobile ; l'assistant de conguration
apparaît. Cliquez sur Start (Démarrer) pour
commencer. Le DAP-1320 commence par
rechercher les réseaux sans l des routeurs et
PA sans l à proximité. Sélectionnez le réseau
sans l que vous souhaitez étendre et saisissez
le mot de passe, si nécessaire.
Vous pouvez conserver le nom de réseau (SSID)
et le mot de passe actuels du réseau Wi-Fi
étendu ou en saisir de nouveaux. Ensuite, vous
pouvez choisir de créer un mot de passe admin
pour accéder à l'utilitaire de conguration Web
du DAP-1320.
Un récapitulatif des paramètres du réseau
apparaît. Lorsque vous êtes satisfait, cliquez sur
Save (Enregistrer) ; l'assistant de conguration
redémarre le DAP-1320 pour appliquer les
nouveaux paramètres. Le DAP-1320 peut
maintenant étendre le réseau Wi-Fi pour vous.

Vous pouvez congurer le DAP-1320 de deux manières : via l'application QRS
Mobile ou via One-Touch AP Conguration.


DAP-1320 15




Avant de connecter un routeur ou un PA sans l pour étendre votre
réseau Wi-Fi à domicile, vériez qu'il possède un bouton WPS.

CONFIGURATION
Branchez le DAP-1320 dans une prise murale et
attendez que le voyant d'alimentation clignote en
orange. Appuyez sur le bouton WPS du routeur ou du
PA sans l, puis appuyez sur le bouton WPS du DAP-
1320 pendant 5 secondes environ, jusqu'à ce que le
voyant vert commence à clignoter.
Le DAP-1320 est prêt ; vous pouvez partager un réseau
Wi-Fi avec vos PC et périphériques mobiles en utilisant
le nom de réseau (SSID) et le mot de passe indiqués
sur votre Carte de conguration du Wi-Fi.
Veuillez attendre jusqu'à deux minutes jusqu'à la n du
processus de connexion.
Le voyant reste allumé en vert lorsque le DAP-1320
s'est connecté avec succès au routeur ou au PA sans l.

Le DAP-1320 peut également être conguré via son interface de conguration
Web. Après avoir branché le DAP-1320 dans une prise murale et lorsque le voyant
d'alimentation clignote en orange, allez dans l'utilitaire de conguration sans l de
votre ordinateur, sélectionnez le réseau du DAP-1320, puis saisissez le mot de
passe (indiqué sur la Carte de conguration du Wi-Fi). Ensuite, ouvrez un navigateur
Web et saisissez . Suivez les instructions à l'écran pour terminer
la conguration.

DAP-1320
16


PROBLÈMES D'INSTALLATION ET DE CONFIGURATION


- Vériez que le produit est sous tension.
- Appuyez sur le bouton de réinitialisation situé au-dessous de l'appareil pendant
5 secondes.
 La réinitialisation des paramètres d'usine du produit efface l'ensemble
des paramètres de la conguration actuelle. Le nom de réseau (SSID)
et le mot de passe Wi-Fi par défaut sont imprimés sur la Carte de
conguration du Wi-Fi du prolongateur de portée sans l N300 DAP-1320.


- Si vous n'avez pas modié les paramètres du réseau Wi-Fi étendu, vous pouvez
utiliser le nom de réseau (SSID) et le mot de passe Wi-Fi indiqués sur la Carte
de conguration du Wi-Fi.
- Si vous avez modié le nom de réseau (SSID) ou le mot de passe Wi-Fi et que
vous n'avez pas inscrit ces informations sur la Carte de conguration du Wi-Fi
ou ailleurs, vous devez réinitialiser le périphérique comme expliqué à la question
1 ci-dessus.
- Veillez à noter ces paramètres an de pouvoir les introduire dans chaque
PC connecté sans l. Vous pouvez utiliser la Carte de conguration du Wi-Fi
pour consigner cette information importante en vue d'une éventuelle utilisation
ultérieure.
ASSISTANCE TECHNIQUE
Assistance technique D-Link sur internet: http://dlink.com
Assistance technique D-Link par téléphone : 01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)

DAP-1320 17

QRS
QRS

DAP-1320
18




DAP-1320

Si falta cualquiera de estos componentes del
paquete, póngase en contacto con el proveedor.

El DAP-1320 amplía la cobertura inalámbrica de un AP (punto de acceso) o router
inalámbrico, permitiéndole ampliar la red inalámbrica en su hogar.
Ampliar la cobertura inalámbrica de otro punto de acceso o router inalámbrico.


 

 


DAP-1320 19


CONFIGURACIÓN
En primer lugar, asegúrese de que la aplicación
Móvil QRS está instalada en su teléfono o tableta.
A continuación, conéctese al DAP-1320 desde
la utilidad inalámbrica del dispositivo móvil.
Seleccione el nombre de red (SSID) del DAP-
1320 e introduzca la contraseña (el SSID y la
contraseña están en la tarjeta de conguración
Wi-Fi).
Abra Móvil QRS y aparecerá el asistente de
conguración. Haga clic en Iniciar para comenzar.
El DAP-1320 buscará primero las redes
inalámbricas de los routers o AP inalámbricos
cercanos. Seleccione la red inalámbrica que
desea ampliar e introduzca la contraseña si es
necesaria.
Puede mantener el nombre de red (SSID) y la
contraseña actuales para la red Wi-Fi ampliada
o introducir un nuevo nombre de red (SSID) y
contraseña. A continuación, puede elegir crear
una contraseña de administrador para acceder a
la utilidad de conguración basada en la web del
DAP-1320.
Se mostrará a continuación un resumen de los
parámetros de red. Si está conforme, haga clic en
Guardar y el asistente de conguración reiniciará
el DAP-1320 para que los nuevos parámetros
surtan efecto. Ahora, el DAP-1320 puede ampliar
la red Wi-Fi para usted.

Puede congurar el DAP-1320 de dos maneras: la aplicación Móvil QRS y la
conguración del AP con un solo toque.


DAP-1320
20



para conectar con un router inalámbrico o punto de acceso para ampliar
la red Wi-Fi doméstica, asegúrese de que el router o AP incorpora un botón de
pulsación WPS.

CONFIGURACIÓN
Enchufe el DAP-1320 en una toma de pared y espere
hasta que el LED de alimentación parpadee en ámbar.
Pulse el botón WPS en el router inalámbrico o AP y, a
continuación, pulse y mantenga pulsado el botón WPS
en el DAP-1320 durante 5 segundos aproximadamente
hasta que el LED verde empiece a parpadear.
El DAP-1320 está preparado para que pueda compartir
una red Wi-Fi con sus PC y dispositivos móviles
utilizando el nombre de red (SSID) y la contraseña
indicados en su tarjeta de conguración Wi-Fi.
Espere dos minutos para que nalice el proceso.
El LED cambiará a verde jo cuando el DAP-1320 haya
conectado correctamente con el router inalámbrico o
AP.

El DAP-1320 se puede congurar también en la interfaz de usuario web. Una vez
que ha enchufado el DAP-1320 en una toma de pared y que el LED de alimentación
parpadee en verde, vaya a la utilidad inalámbrica del ordenador, seleccione la red del
DAP-1320 e introduzca la contraseña (se encuentra en su tarjeta de conguración
Wi-Fi). A continuación, abra un explorador de web y escriba .
Siga las instrucciones en pantalla para completar la conguración.
