Dimavery TGA-30 R User manual

©Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
TGA-30 R
E-Guitar Tube Amp 30W

MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis
Table of contents
1. EINFÜHRUNG............................................................................................................................................... 3
2. SICHERHEITSHINWEISE............................................................................................................................. 3
3. BESTIMMUNGSGEMÄßE VERWENDUNG.................................................................................................5
3.1 Rechtliche Hinweise .................................................................................................................................... 6
4. GERÄTEÜBERSICHT................................................................................................................................... 8
4.1 Features....................................................................................................................................................... 8
4.2 Frontplatte TGA-30R ................................................................................................................................... 8
4.3 Anschlüsse .................................................................................................................................................. 9
5. REINIGUNG UND WARTUNG.................................................................................................................... 10
5.1 Sicherungswechsel.................................................................................................................................... 10
6. TECHNISCHE DATEN................................................................................................................................ 10
1. INTRODUCTION ......................................................................................................................................... 11
2. SAFETY INSTRUCTIONS .......................................................................................................................... 11
3. OPERATING DETERMINATIONS.............................................................................................................. 13
3.1 Legal instructions....................................................................................................................................... 14
4. DESCRIPTION ............................................................................................................................................ 16
4.1 Features..................................................................................................................................................... 16
4.2 Front panel TGA-30R ................................................................................................................................ 16
4.3 Connections............................................................................................................................................... 17
5. CLEANING AND MAINTENANCE ............................................................................................................. 17
5.1 Replacing the fuse..................................................................................................................................... 18
6. TECHNICAL SPECIFICATIONS................................................................................................................. 18
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.dimavery.com

26362030_V_1_0.DOC
3/18
BEDIENUNGSANLEITUNG
E-Gitarren Röhrenverstärker
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen DIMAVERY E-Gitarren Röhrenverstärker entschieden haben. Wenn
Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben
werden.
Nehmen Sie das Gerät aus der Verpackung.
Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
BRANDGEFAHR!
Die verwendeten Materialien dieser Lautsprecherbox sind leicht entflammbar. Wird am Einsatzort
B1 gefordert, muss der Betreiber deshalb die Oberfläche in regelmäßigen Abständen mit einem
geeigneten Brandschutzmittel behandeln.

26362030_V_1_0.DOC
4/18
Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen
unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die
Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden.
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau überein-
stimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu
tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Der Verstärker und seine Zuleitungen sind vor Blitzschlag zu schützen.

26362030_V_1_0.DOC
5/18
Installieren Sie den Verstärker niemals in der Nähe von hochsensiblen Geräten wie Vorverstärkern oder
Cassettendecks, da das starke Magnetfeld der integrierten Endstufe bei diesen Geräten Brummstörungen
erzeugen kann. Dieses Magnetfeld ist direkt ober- und unterhalb des Mischverstärkers am stärksten.
Schließen Sie das Gerät nur im ausgeschalteten Zustand an!
Schließen Sie die Audio-Ein- oder Ausgänge niemals an eine Stromquelle an (Batterie, o.ä.).
Vermeiden Sie unter allen Umständen, dass Ausgang mit Ausgang verbunden wird!
Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum
gestellt werden.
ACHTUNG: Boxen immer zuletzt einschalten und zuerst ausschalten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa-
rablen Gehörschäden führen können.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät und den Batterien fern halten!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
3. BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um einen DIMAVERY E-Gitarren Röhrenverstärker. Das Gerät ist für den
Anschluss an 230 V AC, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in
Innenräumen konzipiert.
Die angegebene Maximalleistung der Lautsprecherbox beschreibt kurzfristige Leistungsspitzen (Peak), die
die Box maximal aufnehmen kann. Die entsprechende RMS-Dauerleistung ist - wie bei allen ähnlichen
Boxen (auch anderer Hersteller) - deutlich geringer. Die Maximalleistung der Lautsprecherbox darf niemals
überschritten werden. Bitte achten Sie während des Betriebes darauf, dass die Lautsprecherbox stets
angenehm klingt. Werden Verzerrungen hörbar ist davon auszugehen, dass entweder der Verstärker oder
die Lautsprecherbox überlastet sind. Dies kann schnell zu Schäden entweder an dem Verstärker oder an der
Lautsprecherbox führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend
herunter, um Schäden zu vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausge-
schlossen.
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".
ACHTUNG!
Lautsprecherboxen dürfen nur von unterwiesenen Personen betrieben werden.
Gefahr von Gehörschäden durch zu hohe Schallpegel!
Die wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden.
Die Lautsprecherbox darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser,
Regen, Feuchtigkeit oder Nebel zu rechnen ist. Beim Einsatz von Nebelgeräten ist zu beachten, dass die
Box nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.

26362030_V_1_0.DOC
6/18
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Dieser Verstärker darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien
und feuerfesten Untergrund aufgestellt werden.
Bitte beachten Sie: Beim Einsatz dieses Geräts in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle
von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber
muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Die Montagehöhe des Geräts darf niemals 100 cm überschreiten.
ACHTUNG!
Dieses Gerät darf niemals auf eine andere Lautsprecherbox aufgestellt werden -
Lebensgefahr durch herabstürzende Boxen!
ACHTUNG!
Dieses Gerät darf niemals fliegend aufgehängt werden - Lebensgefahr durch herab-
stürzende Boxen!
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit der Anlage auskennen. Wenn
Anlagen nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Dieser Verstärker ist nicht für den harten Road-Einsatz gedacht. Das Gerät ist nur für den gelegentlichen
Transport geeignet. Beim Transport muss das Gerät vorsichtig und ruckfrei bewegt werden.
Verstärker dürfen nicht fliegend mit Krananlagen befördert werden.
Das Ablegen oder Stapeln schwerer Gegenstände auf dem Verstärker ist nicht zulässig.
Verstärker dürfen niemals von Personen bestiegen werden.
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Gehörschäden etc. verbunden.
3.1 Rechtliche Hinweise
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine
Überschreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.
Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:
Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/vorschriften/verordnungen/a_z/arbstaettv.htm

26362030_V_1_0.DOC
7/18
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung
erfüllen und strafrechtlich verfolgt werden.
Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist.
Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.
Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch
entstehende Schäden haftbar, z. B.:
Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.
Der Geschädigte selbst kann auf Schmerzensgeld klagen.
Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der
Anlage eingefordert werden.
Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveran-
staltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und
Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.
Bitte beachten Sie: DIMAVERY haftet nicht für Schäden, die durch unsachgemäße Installation und
übermäßige Lautstärken verursacht werden!
Kleine Hörkunde
Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend
hervorgerufen durch laute Musik von tragbaren Kassetten- und CD-Abspielgeräten oder in der Diskothek.
Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und
das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze
überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder
eines Presslufthammers.
Übersicht über verschiedene Schallpegel
20 dB Blätterrascheln
40 dB im Wohnraum bei geschlossenem Fenster
60 dB Unterhaltung
70 dB Großraumbüro
85 dB mittlerer Straßenverkehr
95 dB Schwerlastverkehr
100 dB Presslufthammer
110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne)
125 dB startender Düsenjet in 100 m Entfernung
130 dB Schmerzgrenze
140 dB Düsentriebwerk in 25 Metern Entfernung
Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3
dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als
eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt
schon lange vor dem Erreichen der Schmerzgrenze ein!
Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine
positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll
nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr: die
Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.
Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar
"gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten
haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden.
"Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten
Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel
wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.

26362030_V_1_0.DOC
8/18
Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet
sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.
Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10
Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehör-
schadens (Tinitus) begünstigen.
Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt!
4. GERÄTEÜBERSICHT
4.1 Features
Leistungsstarke 30 Watt RMS Guitar Workstation mit 3 x 12AX7 Vakuumröhren
• 3-Band Equalizer zur klanglichen Feinabstimmung von Clean- und Overdrive-Sounds
• Mit Standby-Modus
• Input über 6,3 mm Klinkenbuchse
• Gain-Kontrolle zur Einstellung der Verzerrung
• Regelbares Echo über Reverb-Regler
• Regler: Gain, Treble, Bass, Middle, Volume, Reverb, Presence
• Einschleifmöglichkeit für externe Effektgeräte
• 10" Vintage-Lautsprecher
• 2 x 616GC Endstufenröhren
• Stabiles Gehäuse mit Kunststoffecken
• Farbe: goldbraun
4.2 Frontplatte TGA-30R
1. INPUT-Buchse
Schließen Sie hier Ihre Gitarre über einen symmetrischen 6,3 mm Stereo-Klinkenstecker an.
2. GAIN-Regler
Mit dem Gain-Regler legen Sie den Verzerrungsgrad des Overdrive-Kanals fest.
3. FAT-Taste
Durch Drücken der Fat-Taste können Sie zwischen Clean- und Overdrive-Kanal wählen.
4. TREBLE-Regler
Mit dem Treble-Regler können Sie den oberen Frequenzbereich einstellen.
5. BASS-Regler
Mit dem Bass-Regler können Sie die Bassfrequenzen verstärken bzw. zurücknehmen.
6. MIDDLE-Regler
Mit dem Middle-Regler können Sie die mittleren Frequenzen verstärken bzw. zurücknehmen.
7. VOLUME-Regler
Mit diesem Regler stellen Sie die Signalstärke des Master-Ausgangssignals ein.
8. REVERB-Regler
Mit dem Reverb-Regler bestimmen Sie den Hallanteil am Ausgangssignal.

26362030_V_1_0.DOC
9/18
9. PRESENCE-Regler
Mit dem Presence-Regler können Sie die hohen Mitten anheben bzw. absenken.
10. POWER AMP IN/OUT-Buchsen
Der TGA-30R verfügt über einen seriellen Einschleifweg, in den Sie externe Effekte (z.B. Ihr DIMAVERY
Wah-Wah-Pedal) einschleifen können. Verbinden Sie die Power Amp In-Buchse mit dem
Effektgeräteausgang und die Power Amp Out-Buchse mit der Eingangsbuchse des externen Effektgeräts
über symmetrische 6,3 mm Stereo-Klinkenstecker.
11. STANDBY-Schalter
Der Standby-Schalter wird in Verbindung mit dem Netzschalter benutzt, um den Verstärker aufzuwärmen
bevor er in Betrieb genommen wird, und um die Lebensdauer der Endstufenröhren zu erhöhen. Schalten Sie
den Standby-Schalter erst nach der vollständigen Erwärmung der Röhren, etwa 2 Minuten nach dem
Einschalten des Geräts, ein. Damit wird die Hochspannung an den Enstufenröhren aktiviert.
Der Standby-Schalter sollte in längeren Spielpausen deaktiviert sein. Auch vor dem Ausschalten des Geräts
sollten Sie immer erst den Standby-Schalter vor dem Netzschalter deaktivieren.
12. NETZSCHALTER mit BETRIEBSANZEIGE
Drücken Sie den Netzschalter um das Gerät einzuschalten. Die Betriebsleuchte ziegt dabei den
eingeschalteten Zustand des Verstärkers an.
Das Gerät sollte vor einem Transport bereits abgekühlt sein. Bei Erschütterung der noch warmen
Röhren besteht sonst die Gefahr, dass diese mikrofonisch werden.
4.3 Anschlüsse

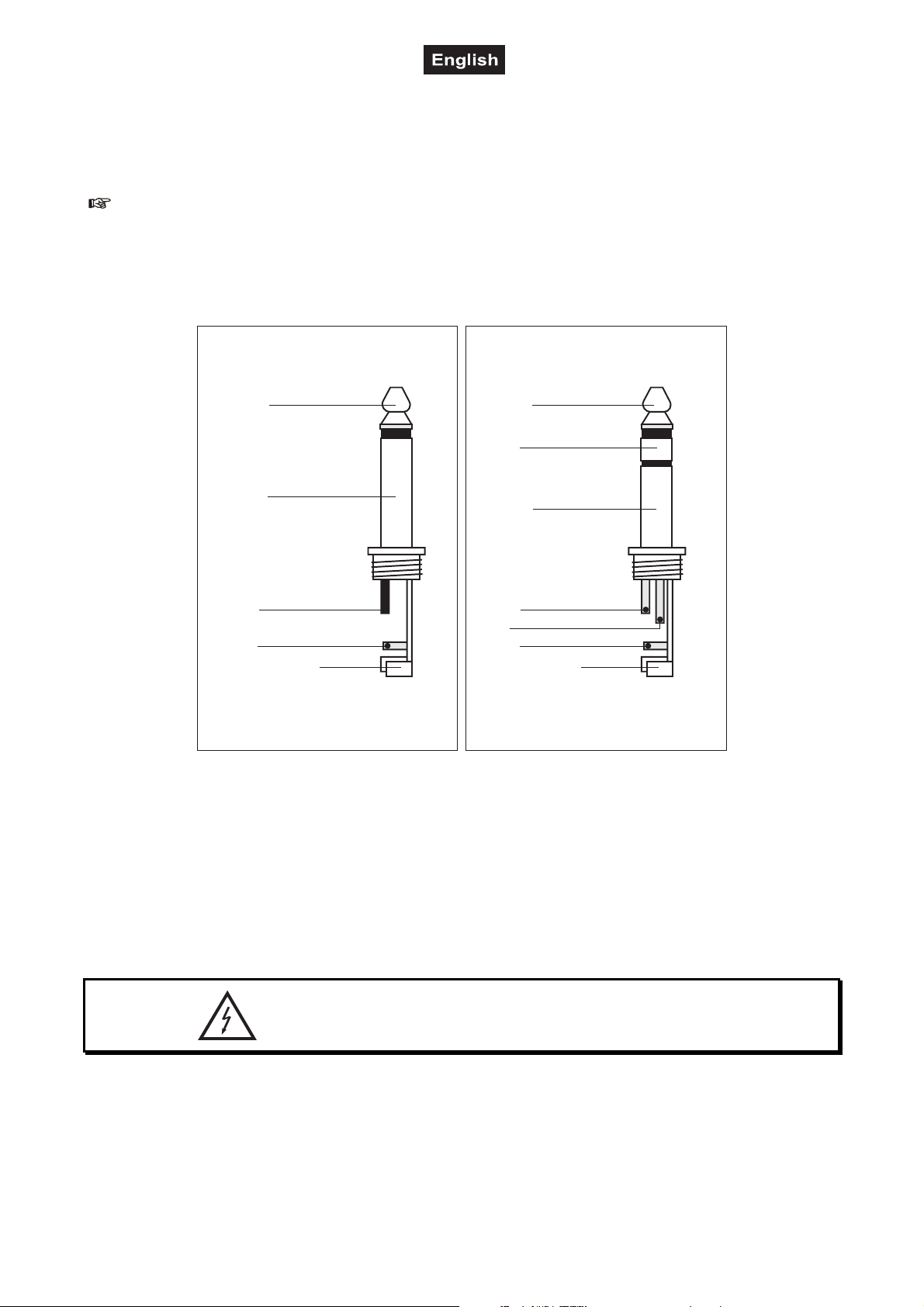

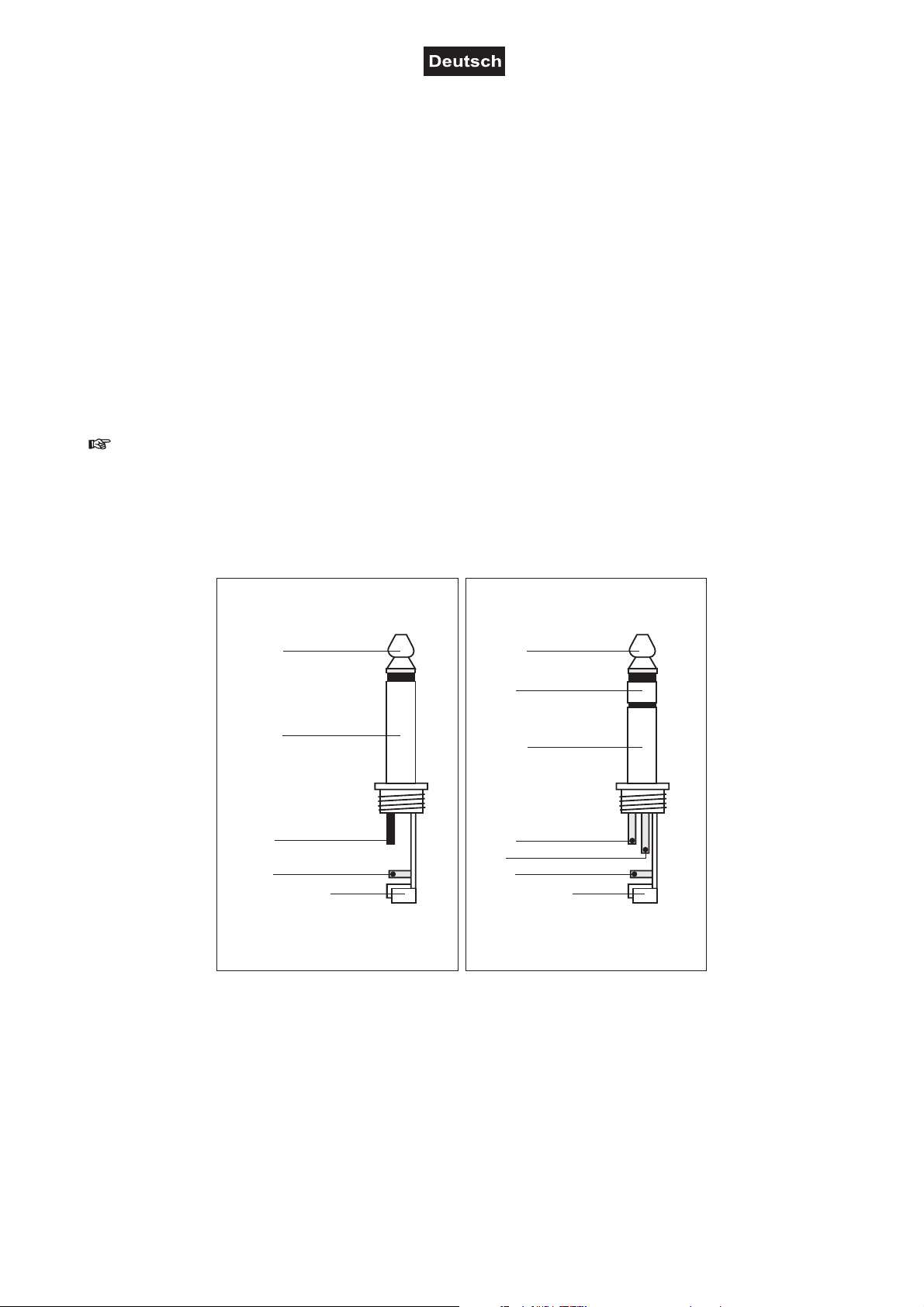

Belegung Klinkenstecker:
Unsymmetrischer 6,35 mm
Mono-Klinkenstecker
Tip =
Signal (+)
Sleeve =
Masse / Schirm
Tip
Sleeve
Zugentlastung
Symmetrischer 6,35 mm
Tip =
Plus-Phase (+)
Sleeve =
Masse / Schirm
Tip
Sleeve
Zugentlastung
S -Klinkensteckertereo
Ring =
Minus-Phase (-)
Ring
Um einen Stereo-Klinkenstecker unsymme-
trisch an zu schließen, müssen Ring und
Sleeve gebrückt werden.
STEREO
Belegung Klinkenstecker/Stereo-Kanäle:
Tip = Links, Ring = Rechts
Zubehör Insert-Kabel/Adapter:
Klinkenstecker stereo/2 Kupplung mono /10...... Best.-Nr. 30226600
Klinke/Klinke Kabel KC-30 3m schwarz ............ Best.-Nr. 3021050N
Klinke/Klinke Patchcord 6x 60cm/gerade/st ....... Best.-Nr. 3021005N

26362030_V_1_0.DOC
10/18
5. REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Batterie keine zu wartenden Teile. Wartungs- und Servicearbeiten
sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Um die Batterie auszutauschen, beachten Sie bitte die Hinweise unter "Einlegen/Wechseln der Batterie".
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
5.1 Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
6. TECHNISCHE DATEN
TGA-30R
Spannungsversorgung: 230 V AC, 50 Hz
Max. Leistung: 30 W
Eingangsempfindlichkeit: 20 mV
Frequenzbereich: 40 Hz - 15 kHz
Speaker: 10“
Maße: 470 x 440 x 215 mm
Gewicht: 17 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
14.11.2006 ©

26362030_V_1_0.DOC
11/18
USER MANUAL
E-guitar tube amplifier
CAUTION!
Keep this device away from rain and moisture!
Never open the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen a DIMAVERY E-guitar tube amplifier. If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time.
Unpack your device.
Before you initially start-up, please make sure that there is no damage caused by transportation. Should
there be any, consult your dealer and do not use the device.
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
DANGER OF BURNING!
The materials used in this speaker-system are easily flammable. If B1 is required at the install-
ation place, the surface must be treated with an appropriate fire retardant in regular intervals.

26362030_V_1_0.DOC
12/18
Please note that speaker-systems could move due to bass-beats and vibrations. Furthermore, unintended
pushes from DJs, musicians or the audience present further risk. This is why the speaker-system must
always be secured against moving or the respective area has to be blocked.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
The device and all connections have to be lightning protected.
Never install the amplifier next to highly sensitive devices like pre-amplifiers or tape-decks, as the strong
magnetic field of the integrated amplifier can produce hum in these devices. The magnetic field is strongest
directly above or below the power mixer.
Only connect the device when the power switch is off.
Never connect the audio inputs or outputs to any power source (batteries, etc.)
Never connect output to output.
Before the device is switched on all faders and volume controls have to be set to "0" or "min" position.

26362030_V_1_0.DOC
13/18
CAUTION: Turn the speaker-system on last and off first!
HEALTH HAZARD!
By operating amplifying systems, you can produce excessive sound pressure levels that may
lead to permanent hearing loss.
Always disconnect from the mains, when the device is not in use or before cleaning it.
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs from the device and the batteries!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
3. OPERATING DETERMINATIONS
This device is a power DIMAVERY E-guitar tube amplifier. This product is allowed to be operated with an
alternating current of 230 V AC, 50 Hz and was designed for indoor use only
The given maximum power of the speaker-system describes short-term peaks the system can handle as a
maximum. The correspondent RMS power is - as of all comparable systems (also from other manufacturers)
- significantly lower. The maximum power of the speaker-system must never be exceeded. When operating
the speaker-system, please make sure that the loudspeakers always sound well. When distortions can be
heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to amplifier or
speaker damage. In order to avoid damage, please reduce the volume immediately when distortions can be
heard. When speaker-systems are destroyed by overload, the guarantee becomes void.
By operating speaker-systems with an amplifier, you can produce excessive sound pressure levels that may
lead to permanent hearing loss. Please refer to the explanations under "Legal instructions".
WARNING!
Speaker-systems must only be operated by instructed persons.
Danger of hearing loss due to excessive sound pressure levels! The different local conditions
have to be considered in terms of safety rules.
This speaker-system must never be operated or stockpiled in surroundings where splash water, rain,
moisture or fog may harm the speaker-system. When using smoke machines, make sure that the speaker-
system is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke
machine and speaker-system.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
This device must only be installed at a solid, plane, anti-slip, vibration-free, oscillation-free and fire-resistant
location.
Please note: when using this device in public or industrial areas, a series of safety instructions have to be
followed that this manual can only give in part. The operator must therefore inform himself on the current
safety instructions and consider them.
The device must never be installed higher than 100 cm.

26362030_V_1_0.DOC
14/18
DANGER!
This device must never be stacked - Danger to Life due to crashing speaker-systems!
DANGER!
This device must never be suspended - Danger to Life due to crashing
speaker-systems!
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
This speaker-system is not designed for road use. The speaker-system is designed only for seldom
transports. When transporting this speaker-system, it must be moved carefully and without force.
This device is not designed for road use. The device is designed only for seldom transports. When
transporting this device, it must be moved carefully and without force.
Amplifiers must never be transported with cranes.
Never stack heavy objects on this amplifier. Persons must never climb onto this amplifier.
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, hearing loss etc.
3.1 Legal instructions
Operating an amplification system can produce extremely high noise levels that may cause a permanent
hearing loss. The legal instructions for using an amplification system vary from country to country. The user
must always inform himself on the legal instructions valid in his country and apply them to his situation.
Always monitor the sound pressure level when operating an amplification system in discotheques, concerts
etc. Never exceed the permissible noise level exposures as specified by your authorities. The monitoring of
the noise levels must be documented in an appropriate way.
In Germany, the following instructions are binding:
Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law.
Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be
exceeded, the event may be cancelled immediately.
If the organiser does not fulfil his safety duties, he is reliable by civil law for any damages occurred, e.g.:
Pay the treatment costs of the damaged person.
Pay a smart money to the damaged person.

26362030_V_1_0.DOC
15/18
Economic damage caused can be demanded from the operator of the amplification system.
If hired persons work with amplification systems: the noise levels of music events are almost always too high.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to
use these.
Please note: DIMAVERY cannot be made liable for damages caused by incorrect installations and
excessive noise levels!
Information on hearing loss
More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music
from portable cassette recorders and CD-players or discotheques.
Everybody operating amplification systems should know to what sound pressure levels he exposes his or the
audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A)
at a rock concert are reached. Individual peaks can exceed the pain level at 130 dB(A). Such levels are
typical for motor chainsaws or jack hammers.
Overview on the different noise levels
10 dB Heartbeat
20 - 30 dB Whisper
40 dB Average home
50 dB Light traffic
60 dB Normal conversation
70 dB Vacuum cleaner
80 dB Heavy traffic or telephone ringing
90 dB Pneumatic drill
100 dB Power mower
120 dB Boom box in car
130 dB Pain level
140 dB Jet plane 30 meters overhead
It is important to know that doubling the power increases the noise level by 3 dB. The human hearing does
only recognize a doubling of the sound level when the noise level is increased by 10 dB. Damaging the
hearing does not depend on the sound level but on the noise level and starts way before the pain level.
Many people deceive themselves by thinking that noise is something they can get accustomed to. It is
possible that a positive opinion of a certain noise can reduce the physiological reaction, but the slow impacts
on the inner hearing must not be neglected: over stimulation and continuous elimination of the Cortic organ's
hair cells.
The reason why some people have got accustomed to a certain noise level and are no longer disturbed is
that they have already suffered a hearing damage. This damage make the insensitive to those frequencies
forming the loudest part of the noise. Getting accustomed to noise does not mean anything otter than trying
to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be
compensated by hearing aids.
Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in
hearing sensitivity often remains.
In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher
noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage
(Tinitus) or hearing loss.
Therefore: Whoever wants to maintain his hearing should use hearing protectors!

26362030_V_1_0.DOC
16/18
4. DESCRIPTION
4.1 Features
Powerful 30-Watt RMS Guitar Workstation with 3 x 12AX7 vacuum tube
• 3-band-equalizer for fine-tuned Clean and Overdrive sound
• Input via 6.3 mm jack socket
• Standby mode
• Ajustable Reverb effect
• Rotary control: Gain, Treble, Bass, Middle, Volume, Reverb, Presence
• Insert facility for external effects devices
• 2 x 616GC Tube Amp
• 10" loudspeaker
• Rugged housing with plastic corners
• Colour: goldbrown
4.2 Front panel TGA-30R
1. INPUT Socket
Here, you can connect your guitar via balanced 1/4“ stereo jack.
2. GAIN Control
This control determins the degree of distortion in the Overdrive channel.
3. FAT Button
Press the Fat button to select the Clean or Overdrive channel.
4. TREBLE Control
Used to boost or lower the upper frequency range.
5. BASS Control
Used to boost or lower the LOWs.
6. MIDDLE Control
Used to boost or lower the midrange frequencies.
7. VOLUME Control
With the Volume control, you can adjust the output signal.
8. REVERB Control
With the reverb control you can can gradually add reverb to your overall sound.
9. PRESENCE Control
Used to cut or boost the higher midrange frequencies.
10. POWER AMP IN/OUT Sockets
The TGA-30R features a serial path for external effects such as your DIMAVERY Wah-Wah-Pedal. Connect
the Power Amp In socket to the output of your external effects device and the Power Amp Out socket to the
input of your effects device.
11. STANDBY Switch
The Standby switch is used in conjunction with the Power switch to warm up the amplifier before use and to
prolong the life of the output valves. When powering up the amplifier always engage the power switch first
and let the valves reach the correct operating temperature (approx. 2 min.) before you activate the Standby
switch.

26362030_V_1_0.DOC
17/18
In order to prolong valve life, the Standby switch should also be used to turn the amp ON and OFF during
breaks in a performance. Upon full power down, always disengage the Standby switch prior to the main
Power switch.
12. POWER Switch with INDICATOR
Press this button to start operation. The indicator lights up when the amp is powered on.
Please let the amplifier cool down and ensure it is switched off and unplugged from the mains electricity
supply whenever it is moved.
4.3 Connections
Occupation jack plug:
Unbalanced use of
mono 1/4" jack plugs
Tip =
Signal (+)
Sleeve =
Ground / Shield
Tip
Sleeve
Strain relief clamp
Balanced use of
Tip =
hot (+)
Sleeve =
Ground / Shield
Tip
Sleeve
Strain relief clamp
stereo 1/4" jack plugs
Ring =
cold (-)
Ring
For connection of balanced and
unbalanced plugs, ring and sleeve have
to be bridged at the stereo plug.
Occupation jack plug/stereo-channels:
Tip = Left, Ring = Right
Accessory Insert-cable/adapter:
Jack plug stereo/2 jack socket mono /10.......... No. 30226600
Cable 1/4" plug to 1/4" plug 3,0m black.............. No. 3021050N
Patchcord 1/4" plug 6pcs 60cm stereo............... No. 3021005N
5. CLEANING AND MAINTENANCE
Disconnect from mains before starting maintenance operation!
DANGER TO LIFE!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no servicable parts inside the device except for the battery. Maintenance and service operations
are only to be carried out by authorized dealers.
In order to replace the battery please refer to "Inserting/exchanging battery".

26362030_V_1_0.DOC
18/18
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
5.1 Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
Before replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.
If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.
6. TECHNICAL SPECIFICATIONS
TGA-30R
Power supply: 230 V AC, 50 Hz
Maximum Power: 30 W
Input impedance: 20 mV
Frequency range: 40 Hz - 15 kHz
Speaker: 10“
Dimensions (LxWxH): 470 x 440 x 215 mm
Weight: 17 kg
Please note: Every information is subject to change without prior notice. 14.11.2006 ©
