Deutsch
LAW 9IMR - LAW 14ITR
Inhaltsverzeichnis
1 Bitte sofort lesen ........................................................................................................................ DE-2
1.1 Wichtige Hinweise ............................................................................................................................... DE-2
1.2 Bestimmungsgemäßer Gebrauch........................................................................................................ DE-2
1.3 Gesetzliche Vorschriften und Richtlinien ............................................................................................. DE-2
2 Verwendungszweck ................................................................................................................... DE-3
2.1 Anwendungsbereich ............................................................................................................................ DE-3
2.2 Allgemeine Eigenschaften ................................................................................................................... DE-3
3 Lieferumfang............................................................................................................................... DE-3
3.1 Inneneinheit ......................................................................................................................................... DE-3
3.2 Schaltblech .......................................................................................................................................... DE-3
3.3 Wärmepumpenmanager ...................................................................................................................... DE-3
4 Transport..................................................................................................................................... DE-3
5 Aufstellung.................................................................................................................................. DE-4
5.1 Inneneinheit ......................................................................................................................................... DE-4
5.2 Außeneinheit........................................................................................................................................ DE-4
5.3 Vorsichtshinweise im Winter und bei jahreszeitlich bedingten Winden ............................................... DE-6
6 Innengerätemontage .................................................................................................................. DE-6
6.1 Allgemein ............................................................................................................................................. DE-6
6.2 Heizungsseitiger Anschluss................................................................................................................. DE-6
7 Inbetriebnahme........................................................................................................................... DE-8
7.1 Allgemein ............................................................................................................................................. DE-8
7.2 Vorbereitung ........................................................................................................................................ DE-8
7.3 Vorgehensweise bei Inbetriebnahme .................................................................................................. DE-8
8 Anschluss der Rohrleitungen und Kabel am Außengerät...................................................... DE-9
8.1 Kältemittelrohre.................................................................................................................................... DE-9
8.2 Elektrische Anschlüsse...................................................................................................................... DE-11
8.3 Abschließende Arbeiten..................................................................................................................... DE-12
8.4 Dichtigkeitsprüfung und Evakuieren .................................................................................................. DE-13
9 Prüfpunkte, Wartung und Störungsbehebung ...................................................................... DE-14
9.1 Checkliste vor Inbetriebnahme .......................................................................................................... DE-14
9.2 Wartung ............................................................................................................................................. DE-15
9.3 Störungsbehebung ............................................................................................................................ DE-15
9.4 Kennlinien Temperaturfühler Außengerät.......................................................................................... DE-16
9.5 Kennlinien Temperaturfühler Innengerät ........................................................................................... DE-16
10 Reinigung / Pflege .................................................................................................................... DE-17
10.1 Pflege................................................................................................................................................. DE-17
10.2 Reinigung Heizungsseite ................................................................................................................... DE-17
10.3 Korrosionsschutzanode ..................................................................................................................... DE-17
11 Störungen / Fehlersuche ......................................................................................................... DE-17
12 Außerbetriebnahme / Entsorgung .......................................................................................... DE-17
13 Geräteinformation .................................................................................................................... DE-18
Anhang / Appendix / Annexes .......................................................................................................... A-III
Maßbilder / Dimension Drawings / Schémas cotés ................................................................................. A-IV
Diagramme / Diagrams / Diagrammes .................................................................................................... A-VIII
Stromlaufpläne / Circuit diagrams / Schémas électriques....................................................................... A-X
Hydraulische Einbindungsschemen /
Hydraulic integration diagrams / Schémas d'intégration hydraulique ...............................................A-XVII
Konformitätserklärung / Declaration of Conformity / Déclaration de conformité..............................A-XXII

DE-2 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR
1 Bitte sofort lesen
1.1 Wichtige Hinweise
ACHTUNG!ACHTUNG!
Verwenden Sie nie sand-, soda-, säure- oder chloridhaltige Putzmittel, da
diese die Oberfläche angreifen.
ACHTUNG!ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
ACHTUNG!ACHTUNG!
Inneneinheit und Transportpalette sind mittels Schrauben miteinander
verbunden.
ACHTUNG!ACHTUNG!
Im unbefüllten Zustand (Pufferspeicher und Warmwasserspeicher ohne
Wasser) neigt das Gerät zm Umkippen in Richtung der hydraulischen
Montagebaugruppe. Nicht an die Geräterückseite lehnen!
ACHTUNG!ACHTUNG!
Ein Betrieb der Wärmepumpe mit niedrigeren Systemtemperaturen kann
zum Totalausfall der Wärmepumpe führen. Nach einem längeren
Stromausfall ist die oben genannte Vorgehensweise für die
Inbetriebnahme anzuwenden.
ACHTUNG!ACHTUNG!
Arbeiten an der Anlage dürfen nur vom autorisierten und sachkundigen
Kundendienst durchgeführt werden.
ACHTUNG!ACHTUNG!
Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr von
Störungen beim Betrieb.
ACHTUNG!ACHTUNG!
Öffnen Sie auf keinen Fall die Ventile des Außenteils. Führen Sie erst die
Arbeiten aus den Kap. 8.2 auf S. 11 und Kap. 8.3 auf S. 12 aus.
Die Funktionssicherheit des Sicherheitsventils ist in regelmäßi-
gen Abständen zu überprüfen. Eine jährliche Wartung durch eine
Fachfirma wird empfohlen.
Der Ablauf des Sicherheitsventils sollte einsehbar in einen
Schmutzwasser-Abfluss führen.
Der Errichter der Heizanlage muss eigenverantwortlich prüfen,
ob ein zusätzliches Ausdehnungsgefäß erforderlich ist.
Durch eine vernünftige Betriebsweise sind erhebliche Energie-
einsparungen möglich. Im Wärmepumpenbetrieb sollte die Heiz-
wassertemperatur so gering wie nötig sein. Die Auslegung der
Systemtemperatur obliegt dem Planer der Heizungsanlage.
Bei Installation einer Fußbodenheizung sollte ein sinnvoller Wert
für die maximale Vor- bzw. Rücklauftemperatur im Wärmepum-
penmanager eingestellt werden. Die Position des Temperatur-
fühlers ist hierbei zu beachten.
1.2 Bestimmungsgemäßer
Gebrauch
Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver-
wendungszweck freigegeben. Ein anderer oder darüber hinaus
gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu
zählt auch die Beachtung der zugehörigen Projektierungsunter-
lagen. Änderungen oder Umbauten am Gerät sind zu unterlas-
sen.
1.3 Gesetzliche Vorschriften und
Richtlinien
Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EG-
Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch im
häuslichen Umfeld bestimmt und unterliegt damit den Anforde-
rungen der EG-Richtlinie 2006/95/EC (Niederspannungsrichtli-
nie). Sie ist damit ebenfalls für die Benutzung durch Laien zur
Beheizung von Läden, Büros und anderen ähnlichen Arbeitsum-
gebungen, von landwirtschaftlichen Betrieben und von Hotels,
Pensionen und ähnlichen oder anderen Wohneinrichtungen vor-
gesehen.
Bei der Konstruktion und Ausführung des LAW-Gerätes wurden
alle entsprechenden EG-Richtlinien, DIN- und VDE-Vorschriften
eingehalten (siehe CE-Konformitätserklärung).
Beim elektrischen Anschluss des LAW-Gerätes sind die entspre-
chenden VDE-, EN- und IEC-Normen einzuhalten. Außerdem
müssen die Anschlussbedingungen der Versorgungsnetzbetrei-
ber beachtet werden.
Beim Anschließen der Heizungsanlage sind die einschlägigen
Vorschriften einzuhalten.
Personen, insbesondere Kinder, die aufgrund ihrer physischen,
sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahren-
heit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu
benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anwei-
sung durch eine verantwortliche Person benutzen.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.

www.dimplex.de 452162.66.04 · FD 9309 DE-3
Deutsch
LAW 9IMR - LAW 14ITR
2 Verwendungszweck
2.1 Anwendungsbereich
Die Inneneinheit bildet die Schnittstelle zwischen einer reversib-
len Wärmepumpe und dem Heiznetz im Gebäude. Die Innenein-
heit beinhaltet alle hydraulischen Komponenten die zwischen
Wärmeerzeugung und Wärmeverteilung mit einem ungemisch-
ten Heizkreis benötigt werden.
2.2 Allgemeine Eigenschaften
Geringer Installationsaufwand
Anschlussfertig, enthält alle wesentlichen Komponenten
über Pumpen, Absperrungen, Sicherheitstechnik und Wär-
mepumpenmanager
Integrierter 300 l Warmwasserspeicher
Integrierter 100 l Pufferspeicher
Die stufenlos arbeitende Umwälzpumpe ermöglicht eine be-
darfsabhängige Leistungsanpassung.
optionaler Tauchheizkörper bis max. 6 kW
Umschaltbare Rohrheizung (2/4/6 kW) zur Heizungsunter-
stützung.
3 Lieferumfang
3.1 Inneneinheit
Hydraulische Komponenten
Kombinierter Speicher- mit integriertem 100 l Pufferspeicher
und 300 l Warmwasserspeicher
Ungemischter Heizkreis inkl. geregelter Umwälzpumpe
Absperrungen
2. Wärmeerzeuger elektrische Rohrheizung, Heizleistung
von 2, 4 bis 6 kW, abgesichert über Sicherheitstemperatur-
begrenzer
Überströmventil
3-Wege Umschaltventil zur Erzeugung von Warmwasser
Sicherheitstechnische Ausstattung:
Sicherheitsventil, Ansprechdruck 2,5 bar
Anschluss für externes Ausdehnungsgefäß
Kältetechnische Komponenten
Wärmetauscher Kältemittel / Heizwasser
Anschlüsse für Splitleitung
3.2 Schaltblech
ACHTUNG!ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
Das Schaltblech befindet sich im oberen Bereich der Innenein-
heit. Nach der Demontage der Frontabdeckung ist der Elektrobe-
reich frei zugänglich.
Auf dem Schaltblech befinden sich die Netzanschlussklemmen,
Heizungsschütze, Anschlussklemmen für die Verbindungslei-
tung zur Wärmepumpe und der Wärmepumpenmanager.
3.3 Wärmepumpenmanager
Der integrierte Wärmepumpenmanager ist ein komfortables
elektronisches Regel- und Steuergerät. Er steuert und über-
wacht die gesamte Heizungsanlage in Abhängigkeit von der Au-
ßentemperatur, die Warmwasserbereitung und die sicherheits-
technischen Einrichtungen.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der beiliegenden Gebrauchsanweisung beschrieben.
4 Transport
Der Transport zum endgültigen Aufstellungsort sollte mit der Pa-
lette erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.Ä..
ACHTUNG!ACHTUNG!
Inneneinheit und Transportpalette sind mittels Schrauben miteinander
verbunden.

DE-4 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR
5 Aufstellung
5.1 Inneneinheit
Das Gerät ist grundsätzlich in Innenräumen auf einer ebenen,
glatten und waagerechten Fläche aufzustellen. Die Inneneinheit
muss so aufgestellt sein, dass Wartungsarbeiten von der Be-
dienseite problemlos durchgeführt werden können. Dies ist ge-
währleistet, wenn ein Abstand von 1 m an der Frontseite einge-
halten wird. Bei der erforderlichen Höhe des Aufstellraumes
muss der Platzbedarf (ca. 30 cm siehe Maßbild) für den Wechsel
der Schutzanode berücksichtigt werden. Der Einbau muss in
einem frostsicheren Raum und über kurze Leitungswege erfol-
gen.
ACHTUNG!ACHTUNG!
Im unbefüllten Zustand (Pufferspeicher und Warmwasserspeicher ohne
Wasser) neigt das Gerät zm Umkippen in Richtung der hydraulischen
Montagebaugruppe. Nicht an die Geräterückseite lehnen!
Die Aufstellung und Installation muss von einer zugelassenen
Fachfirma erfolgen.
Abb. 5.1: Abstände Inneneinheit
Bei Installation der Inneneinheit in einem Obergeschoss ist die
Tragfähigkeit der Decke zu prüfen und aus akustischen Gründen
die Schwingungsentkoppelung sehr sorgfältig zu planen. Eine
Aufstellung auf einer Holzdecke ist abzulehnen.
5.2 Außeneinheit
Es wird empfohlen, die Außeneinheit wandnah auf einem
vom Gebäude getrennten Fundament zu montieren mit
einem Abstand von mindestens 0,3 m an der Ansaugseite
(Abb. 5.2 + Abb. 5.3).
Falls eine Überdachung gegen direkte Sonneneinstrahlung,
Regen oder Schnee angebracht wird, darf der Wärmeaus-
tausch des Gerätes nicht behindert werden.
Bei freier Aufstellung ist das Fundament auf der Ansaug-
seite bündig mit dem Geräte abzuschließen. Dies vermei-
det, dass sich Schnee zwischen Fundament und Verdamp-
fer aufbaut.
Die angegebenen Mindestabstände (Abb. 5.2) sind einzu-
halten.
Der Montageort ist so zu wählen, dass Personen möglichst
nicht durch warme/kalte Luftbewegungen bzw. Schallemis-
sionen belästigt werden.
Die Kondensatwanne bietet verschiedene Möglichkeiten für
den Kondensatablauf. In wärmeren Regionen kann das
Kondensat frei aus dem Gerät ablaufen. In Regionen mit
längeren Frostperioden ist ein kontrollierter Kondensatab-
lauf sicherzustellen.
Abb. 5.2
Abb. 5.3
DBBQQFOWN
6FKXW]DQRGH
3URWHFWLRQDQRGH
$QRGHDQWLFRUURVLRQ
0,2 m
0,3 m
Wärmepumpe
Kondensatablauf
Frostgrenze
0,3 m
0,2 m
> 5%
Wärmepumpe
Kondensatablauf
Frostgrenze

www.dimplex.de 452162.66.04 · FD 9309 DE-5
Deutsch
LAW 9IMR - LAW 14ITR
Abb. 5.4
Eine Montage auf Wandkonsolen wird nicht empfohlen, da es
häufig zu Schallproblemen kommen kann.
Falls diese Aufstellungsvariante gewählt wird, sind folgende
Punkte zu beachten:
Gummipuffer vorsehen
Gewicht der Außeneinheit beachten
maximale Höhe der Wandkonsole über Boden 1 m
Mindestabstände sind einzuhalten
Abb. 5.5
5.2.1 Wanddurchbruch für Split- und
Elektroleitungen
Zum Verlegen der Split- und Elektroleitungen gehen Sie
bitte wie folgt vor:
Bohren Sie eine 70 mm-Öffnung für die Rohrleitungen mit
einem Kernbohrer.
Die Rohrleitungsöffnung sollte zum Außengerät hin leicht
geneigt sein, sodass kein Regen in das Gebäude eindringen
kann.
5.2.2 Wanddurchbruch für
Kondensatablauf
1,5 m 1,5 m
2 m
0,3 m
0,3 m
1,5 m 1,5 m
2m
0,3 m
0,3 m
:DQG
aPP
$XHQJHUlW
,QQHQJHUlW
:DQG
aPP
$XHQJHUlW ,QQHQJHUlW

DE-6 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR
5.2.3 Montage in Küstengebieten
HINWEIS
Die Luft-Wasser-Wärmepumpe darf NICHT in Gebieten montiert werden,
an denen korrosive Gase wie z. B. Säuren oder alkalische Gase auftreten
können.
HINWEIS
Falls das Außengerät in einem Küstengebiet montiert wird, sollte ein
direkter Seewind vermieden werden.
Fall 1: Falls das Außengerät in einem Küstengebiet montiert
wird, sollte ein direkter Seewind vermieden werden. Montieren
Sie das Außengerät entgegen der Seewindrichtung.
Fall 2: Falls das Außengerät in Seewindrichtung montiert wird,
errichten Sie einen Windschutz, um den Seewind abzufangen.
Der Windschutz sollte robust genug sein, um den Seewind-
abzufangen, etwa aus Beton.
Höhe und Breite des Windschutzes sollten mindestens
150% des Außengerätes betragen.
Es sollte ein Abstand von mindestens 700 mm zum Außen-
gerät eingehalten werden, um einen ausreichenden Luft-
strom zu gewährleisten.
HINWEIS
Falls die beschriebenen Anforderungen bei der Montage in
Küstengebieten nicht eingehalten werden können, setzen Sie sich bitte
mit Dimplex Mitarbeitern in Verbindung, um weitere Hinweise zum
Korrosionsschutz zu erhalten.
HINWEIS
Staub- und Salzverunreinigungen am Wärmetauscher sollten regelmäßig
(mindestens jährlich) mit Wasser gereinigt werden.
5.3 Vorsichtshinweise im Winter
und bei jahreszeitlich
bedingten Winden
In Schneegebieten oder an sehr kalten Orten müssen aus-
reichende Schutzmaßnahmen getroffen werden, um den
ordnungsgemäßen Betrieb des Gerätes zu gewährleisten.
Montieren Sie das Außengerät so, dass Schnee nicht direkt
auf das Gerät fallen kann. Wenn sich Schnee im Lufteinlass
ansammelt und gefriert, können Fehlfunktionen auftreten.
Montieren Sie in Gebieten mit Schneefall eine Abdeckung.
Montieren Sie das Außengerät in Gebieten mit viel Schnee-
fall mindestens auf mittlere Schneefallhöhe (durchschnittli-
cher jährlicher Schneefall).
Falls sich mehr als 100 mm Schnee auf dem Außengerät
ansammelt, sollte der Schnee vor dem Betrieb beseitigt wer-
den.
HINWEIS
Ansaug- und Auslassöffnung des Außengerätes möglichst nicht gegen
den Wind ausrichten.
6 Innengerätemontage
6.1 Allgemein
An der Inneneinheit sind folgende Anschlüsse herzustellen.
Vor-/ Rücklauf Heizungsanlage
Ablauf Sicherheitsventil
Stromversorgung
Warmwasserleitung
Zirkulationsleitung (optional)
Kaltwasserleitung
Spannungsversorgung
Split-Kältemittelleitung
HINWEIS
Bei der Demontage der Gerätehaube ist zu berücksichtigen, dass die
Länge der Verbindungsleitung - zwischen dem Bedienteil in der
Gerätehaube und dem Regler auf dem Schaltblech - nur 1,5m beträgt.
Kann die demontierte Gerätehaube nur weiter entfernt abgestellt werden,
ist zuvor die Steckverbindung am Regler oder am Bedienteil zu lösen.
6.2 Heizungsseitiger Anschluss
Die heizungsseitigen Anschlüsse an der Inneneinheit sind mit
1 1/4" flachdichtendem Außengewinde versehen. Beim An-
schluss muss an den Übergängen mit einem Schlüssel gegenge-
halten werden.
Vom Sicherheitsventil führt ein ¾"-formstabiler Kunststoff-
schlauch (Außendurchmesser ca. 19 mm) (im Bereich hinter den
Splitleitungsanschlüssen) nach außen. Dieser Schlau muss mit
der bauseits erforderlichen Verlängerung, in ein Syphon bzw.
Abfluss geführt werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
dniweeS
dniweeS
Seewind
Windschutz

www.dimplex.de 452162.66.04 · FD 9309 DE-7
Deutsch
LAW 9IMR - LAW 14ITR
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-
renweite max. 5 µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-
temperaturen kleiner 60 °C vernachlässigbar gering. Für das
Füll- und Ergänzungswasser nach VDI 2035 Blatt 1 sind fol-
gende Richtwerte einzuhalten:
Pufferspeicher und Heizungsnetz sind über den Füll- und Entlee-
rungshahn an der Inneneinheit zu befüllen. Die Entlüftung des
Speicherbehälters erfolgt über den Entlüftungshahn an der obe-
ren Rohrverbindung zum Speicher.
Für das vollständige Entlüften der Inneneinheit ist das 3-Wege
Mischerventil manuell auf die "mittlere Position" zu stellen (nach
dem Entlüften zurückstellen).
HINWEIS
Falls das Gerät an einem vorhandenen hydraulischen Wasserkreislauf
angeschlossen wird, müssen die hydraulischen Rohrleitungen unbedingt
gereinigt werden, um Rückstände und Kalk zu entfernen.
Im Heizkreis ist bauseits noch eine entsprechende Entlüftungs-
einrichtung vorzusehen.
Weiter ist es empfehlenswert vor der Einbindung der Innenein-
heit im Heizungsrücklauf eine Absperrvorrichtung vorzusehen.
Heizungsanschlussrohre zur Wärmepumpe können ggf. auch
unter den Speicher zu dessen Rückseite geführt werden.
Für die Einbindung eines zweiten (externen) Wärmeerzeugers in
den Heizwasserkreis ist es erforderlich an der Unterseite der Ge-
räteabdeckhaube den materialverdünnten Bereich herauszu-
schneiden.
Weiterhin muss die Kupferrohrbrücke (in Fließrichtung) vor der
Elektoheizung entfernt werden. Soll die Elektroheizung im Heiz-
wasserkreis verbleiben muss der Heizkörper um ca. 18° - 20°
zum Speicher hin gedreht werden. Dies ist für einen behinde-
rungsfreien Anschluß (mit Rohrbogen 28 und Überwurfmutter)
erforderlich.
Soll die Elektroheizung aus dem Heizkreis entfallen, erfolgt die
flachdichtende Anbindung der Heizungsrohre direkt an die Ge-
windeanschlüsse 1 1/4". In diesem Fall ist das angeschlossene
Vorlaufrohr im Bereich der vormaligen Heizkörperbefestigung
geeignet (schwingunsfrei und fest) zu fixieren.
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen (siehe “Ge-
räteinformation”, Kap. 13). Eine Unterschreitung des Mindest-
durchflusses kann zum Totalschaden der Wärmepumpe durch
ein Aufgefrieren des Plattenwärmetauschers im Kältekreislauf
führen.
Frostschutz
Bei Wärmepumpeninnenteile, die frostgefährdet aufgestellt sind,
ist bei Bedarf eine manuelle Entleerung vorzusehen. Sofern
Wärmepumpenmanager und Heizungsumwälzpumpe betriebs-
bereit sind, arbeitet die Frostschutzfunktion des Wärmepumpen-
managers. Bei Außerbetriebnahme der Wärmepumpe oder
Stromausfall ist die Anlage zu entleeren. Bei Wärmepumpenan-
lagen, an denen ein Stromausfall nicht erkannt werden kann (Fe-
rienhaus), ist das hydraulische Netz mit einem geeigneten Frost-
schutz zu betreiben.
HINWEIS
Vom Monteur sollte eine chemische Behandlung zur Vermeidung von
Rost durchgeführt werden.
Gesamtheiz-
leistung in [kW]
Summe Erdalkalien
in mol/m³ bzw.
mmol/l
Gesamt-
härte in °dH
bis 200 2,0 11,2
200 bis 600 1,5 8,4
> 600 < 0,02 < 0,11

FD

DE-8 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR
7 Inbetriebnahme
7.1 Allgemein
Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,
sollte diese von einem vom Werk autorisierten Kundendienst du-
rchgeführt werden. Unter bestimmten Bedingungen ist damit
eine zusätzliche Garantieleistung verbunden (vgl. Garantieleis-
tung).
7.2 Vorbereitung
Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-
den:
Alle Anschlüsse der Inneneinheit müssen wie in Kapitel 6.1
beschrieben montiert sein.
Alle Anschlüsse der Außeneinheit müssen wie in Kapitel 8
beschrieben montiert sein.
Im Heizkreislauf müssen alle Schieber, die den korrekten
Fluss des Heizwassers behindern könnten, geöffnet sein.
Der Luftansaug-/-ausblasweg muss frei sein.
Die Einstellungen des Wärmepumpenmanagers müssen
gemäß seiner Gebrauchsanweisung auf die Heizungsan-
lage abgestimmt sein.
Der Heizwasserkreis sowie Warmwasser- und Pufferspei-
cher der Inneneinheit müssen vollständig befüllt und entlüf-
tet sein.
Der Kondensatablauf muss sichergestellt sein.
Der Ablauf des Heizwasserüberdruckventils muss sicherge-
stellt werden.
Entlüftung der Heizungsanlage:
Es ist sicherzustellen, dass alle Heizkreise offen sind, Sys-
tem an höchster Stelle entlüften, ggf. Wasser nachfüllen
(statischen Mindestdruck einhalten).
7.3 Vorgehensweise bei
Inbetriebnahme
Die Inbetriebnahme der Wärmepumpe erfolgt über den
Wärmepumpenmanager. Die Einstellungen müssen gemäß des-
sen Anweisung vollzogen werden.
Die Einstellung des im Geräteinnenteil integrierten Überström-
ventiles ist an die Heizungsanlage anzupassen. Eine falsche
Einstellung kann zu verschiedenen Fehlerbildern und einem er-
höhten elektrischen Energiebedarf führen. Um das Überström-
ventil richtig einzustellen, empfehlen wir folgende Vorgehens-
weise:
Schließen Sie alle Heizkreise, die auch in Betrieb je nach Nut-
zung geschlossen sein können, so dass der vom Wasserdurch-
satz ungünstigste Betriebszustand vorliegt. Dies sind in der
Regel die Heizkreise der Räume auf der Süd- und West-
seite. Mindestens ein Heizkreis muss geöffnet bleiben (z.B.
Bad).
Das Überströmventil ist so weit zu öffnen, dass sich bei der ak-
tuellen Wärmequellentemperatur die in der nachstehenden
Tabelle angegebene maximale Temperaturspreizung
zwischen Heizungsvor- und Rücklauf ergibt. Die Temperatur-
spreizung ist möglichst nahe am Geräteinnenteil zu messen. Bei
monoenergetischen Anlagen ist der Heizstab während der In-
betriebnahme zu deaktivieren.
Bei Heizwassertemperaturen kleiner 7 °C ist eine Inbetrieb-
nahme nicht möglich. Das Wasser im Pufferspeicher muss mit
dem 2. Wärmeerzeuger auf mindestens 18 °C aufgeheizt
werden.
Anschließend muss folgender Ablauf eingehalten werden, um
die Inbetriebnahme störungsfrei zu realisieren:
1) Alle Verbraucherkreise sind zu schließen.
2) Der Wasserdurchsatz der Wärmepumpe ist sicherzustellen.
3) Am Manager Betriebsart "Automatik" wählen.
4) Im Menü Sonderfunktionen muss das Programm "Inbetrieb-
nahme" gestartet werden.
5) Warten, bis eine Rücklauftemperatur von mindestens 25 °C
erreicht wird.
6) Anschließend werden die Ventile der Heizkreise nacheinan-
der wieder langsam geöffnet, und zwar so, dass der Heiz-
wasserdurchsatz durch leichtes Öffnen des betreffenden
Heizungskreises stetig erhöht wird. Die Heizwasser-
temperatur im Pufferspeicher darf dabei nicht unter
20 °C absinken, um jederzeit eine Abtauung der Wärme-
pumpe zu ermöglichen.
7) Wenn alle Heizkreise voll geöffnet sind und eine Rücklauf-
temperatur von mindestens 18 °C gehalten wird, ist die In-
betriebnahme abgeschlossen.
ACHTUNG!ACHTUNG!
Ein Betrieb der Wärmepumpe mit niedrigeren Systemtemperaturen kann
zum Totalausfall der Wärmepumpe führen. Nach einem längeren
Stromausfall ist die oben genannte Vorgehensweise für die
Inbetriebnahme anzuwenden.
Wärmequellen-
temperatur max. Temperaturspreizung
zwischen Heizungsvor- und
Rücklauf
von bis
-20 °C -15 °C 4 K
-14 °C -10 °C 5 K
-9 °C -5 °C 6 K
-4 °C 0 °C 7 K
1 °C 5 °C 8 K
6 °C 10 °C 9 K
11 °C 15 °C 10 K
16 °C 20 °C 11 K
21 °C 25 °C 12 K
26 °C 30 °C 13 K
31 °C 35 °C 14 K

www.dimplex.de 452162.66.04 · FD 9309 DE-9
Deutsch
LAW 9IMR - LAW 14ITR
8 Anschluss der
Rohrleitungen und
Kabel am Außengerät
In diesem Kapitel werden die Kältemittelrohranschlüsse und die
elektrischen Kabelanschlüsse am Außengerät beschrieben.
8.1 Kältemittelrohre
ACHTUNG!ACHTUNG!
Arbeiten an der Anlage dürfen nur vom autorisierten und sachkundigen
Kundendienst durchgeführt werden.
Bei der Installation der Kältemittelrohre müssen bestimmte Vor-
aussetzungen bzgl. Rohrlänge und Erhöhung eingehalten wer-
den. Nachdem alle Voraussetzungen erfüllt wurden, sind be-
stimmte Vorbereitungen erforderlich.
Daraufhin kann der Anschluss des Verbindungsrohrs vom Aus-
sengerät zum Innengerät beginnen.
8.1.1 Voraussetzungen für Rohrlänge
und Erhöhung
Die Standard-Rohrlänge beträgt 7,5 m. Bis zu einer Länge von
15 m ist keine zusätzliche Kältemittelbefüllung erforderlich. Falls
die Rohrlänge mehr als 15 m beträgt, muss das System gemäß
der Tabelle mit zusätzlichem Kältemittel befüllt werden.
*Beispiel: Bei der Montage des 14 kW-Modells in einer Entfer-
nung von 50 m müssen gemäß der folgenden Berechnung
2100g Kältemittel hinzugefügt werden: (50-15) x 60g = 2100g
HINWEIS
Wenn die Inneneinheit höher montiert wird als die Außeneinheit, ist ab
einem Höhenunterschied von größer 4 m, der Einbau von Öl-Abriss- und
Öl-Hebebögen in der Heißgasleitung durch eine kältetechnische
Fachkraft gesondert zu prüfen.
HINWEIS
Die Nennleistung des Gerätes richtet sich nach der Standard-Rohrlänge
und der maximal möglichen Länge.
ACHTUNG!ACHTUNG!
Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr von
Störungen beim Betrieb.
1) Herstellungsbetrieb (Siehe Etikett des Modellnamens)
2) Montagebetrieb (Nach Möglichkeit neben den Wartungsan-
schlüssen zum Hinzufügen oder Entfernen von Kältemittel
anbringen)
3) Gesamtbefüllung (1, + 2,)
8.1.2 Vorbereitung für Rohrleitungen
Die Vorbereitung der Rohrleitungen erfolgt in fünf Schritten. Eine
Hauptursache für Kältemittellecks sind unsachgemäße Börde-
lungsarbeiten. Bördelungen müssen sorgfältig und nach den fol-
genden Schritten erfolgen.
Schritt 1: Rohre und Kabel schneiden
Verwenden Sie den Einbausatz für Rohrleitungen bzw. die
bei Ihrem örtlichen Händler erworbenen Rohre.
Messen Sie den Abstand zwischen Innen- und Außengerät.
Schneiden Sie die Rohre etwas länger als den gemessenen
Abstand zu.
Schritt 2: Schnittgrate entfernen
Entfernen Sie alle Grate von der Schnittstelle der Rohrlei-
tungen.
Halten Sie das Rohrende nach unten, damit keine Grate in
das Rohr fallen können.
Schritt 3: Schraubenmutter einsetzen
Nehmen Sie die Schraubenmuttern am Innengerät und Au-
ßengerät ab.
Setzen Sie die Schraubenmuttern in das entgratete Rohr.
Nach der Bördelung können keine Muttern in das Rohr ein-
gesetzt werden.
Model
Rohrgröße (mm)
(Durchmesser: ) Länge A (m) Erhöhung B (m) *zusätzliches
Kältemittel
(g/m)
Gas Flüssig-
keit Normal Max. Normal Max.
9 kW 15.88
(5/8")
9.52
(3/8") 7.5 50 0 30 30
14 kW 15.88
(5/8")
9.52
(3/8") 7.5 50 0 30 60
$XHQJHUlW
,QQHQJHUlW
$
%
$XHQJHUlW
,QQHQJHUlW
$
%
.XSIHUURKU
q*HQHLJW8QHEHQ5DX
5RKU
5HLEDKOH
1DFKXQWHQKDOWHQ
6FKUDXEHQPXWWHU
.XSIHUURKU

DE-10 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR

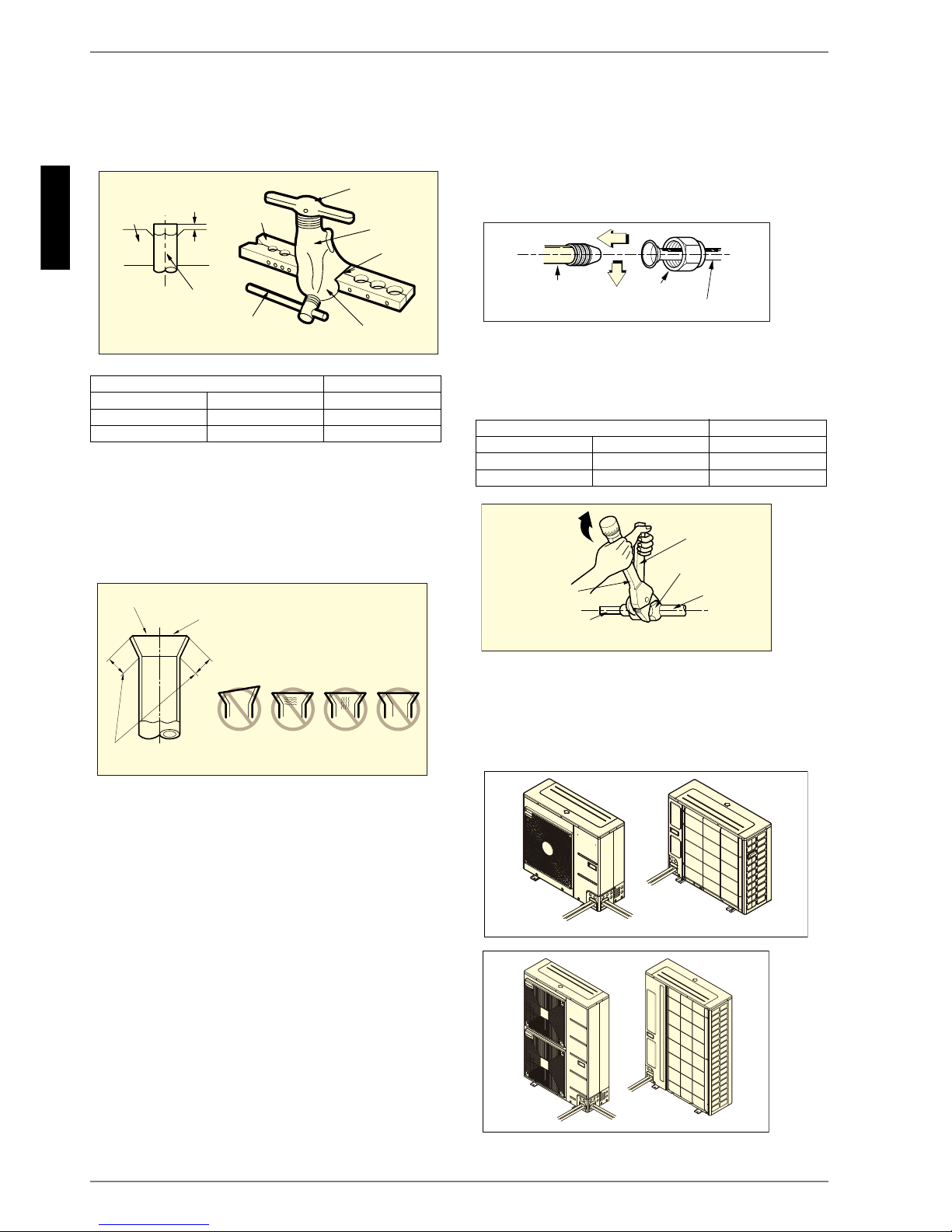

Schritt 4: Bördelung
Bördelungen müssen wie folgt mit einem Bördelgerät für R-
410A-Kältemittel vorgenommen werden, wie in der Abbil-
dung gezeigt.
Halten Sie das Kupferrohr fest in einer Form mit den in der
unteren Tabelle gezeigten Abmessungen fest.
Schritt 5: Überprüfung
Vergleichen Sie die Bördelung mit der Abbildung rechts.
Wenn die Bördelung offensichtlich beschädigt ist, schneiden
Sie diesen Teil ab und wiederholen Sie die Bördelung.
8.1.3 Rohranschlüsse am Innengerät
Der Rohranschluss am Innengerät erfolgt in zwei Schritten.
Lesen Sie die folgenden Anleitungen sorgfältig.
Schritt 1: Vorbefestigung
Richten Sie die Mitte der Rohre aus und ziehen Sie die
Schraubenmutter mit der Hand fest.
Schritt 2: Befestigung
Ziehen Sie die Schraubenmutter mit einem Schrauben-
schlüssel fest.
Drehmomente
8.1.4 Rohranschlüsse am Außengerät
Der Rohranschluss am Außengerät erfolgt in Schritten.
Schritt 1: Laufrichtung der Rohre festlegen
Die Rohre sind in vier Richtungen anschließbar
Außendurchmesser "A"
mm inch mm
9.52 3/8 1.5 ~ 1.7
15.88 5/8 1.6 ~ 1.8
6FKLHQH
.XSIHUURKU
6SDQQEJHO 5RWH3IHLOPDUNLHUXQJ
.RQXV
%JHO
*ULII
6FKLHQH
$
6FKUlJ
'DV,QQHUHJOlQ]WRKQH.UDW]HU
5XQGXPJODWW
5XQGXP
JOHLFKH/lQJH
%HVFKlGLJWH
2EHUIOlFKH
5LVVLJ 8QJOHLFKH
6WlUNH
8QVDFKJHPlH%|UGHOXQJ
Außendurchmesser Drehmoment
mm Zoll Nm
9.52 3/8 34 - 42
15.88 5/8 65 - 81
5RKUOHLWXQJHQGHU
,QQHQDQODJH
6FKUDXEHQPXWWHU
5RKUOHLWXQJHQ
'UHKPRPHQWVFKOVVHO
5RKUOHLWXQJHQ
GHU,QQHQDQODJH
0DXOVFKOVVHOIL[LHUW
$QVFKOXVVURKU
6FKUDXEHQPXWWHU
1DFKYRUQ =XU6HLWH
1DFKKLQWHQ
1DFKYRUQ =XU6HLWH
1DFK
KLQWHQ

www.dimplex.de 452162.66.04 · FD 9309 DE-11
Deutsch
LAW 9IMR - LAW 14ITR
Schritt 2: Befestigung
Richten Sie die Mitte der Rohre aus und ziehen Sie die
Schraubenmutter mit der Hand fest.
Ziehen Sie die Schraubenmutter mit einem Schrauben-
schlüssel bis zum Klicken fest.
Drehmomente.
Schritt 3: Eindringen von Fremdkörpern vermeiden
Dichten Sie alle Rohrdurchführungen mit Kitt oder anderer
Isolierung (separat erhältlich) gut ab.
Falls Insekten oder Kleintiere in das Außengerät eindringen,
können Kurzschlüsse im Reglerkasten verursacht werden.
Die Rohre verlegen. Dazu den Verbindungsteil des Innenge-
rätes mit einer Isolation umwickeln und mit zwei Klebebän-
dern fixieren.
Eine ausreichende Wärmeisolierung ist äußerst wichtig.
ACHTUNG!ACHTUNG!
Öffnen Sie auf keinen Fall die Ventile des Außenteils.
Führen Sie erst die Arbeiten aus den Kap. 8.2 auf S. 11
und Kap. 8.3 auf S. 12 aus.
8.2 Elektrische Anschlüsse
8.2.1 Außengerät
HINWEIS
Die DIP-Schalter auf den Platinen im Außengerät haben keine Funktion.
Die Stellungen der DIP-Schalter müssen im Auslieferungszustand
bleiben und dürfen nicht verändert werden!
Am Außengerät müssen zwei Kabel angeschlossen werden:
Ein ‚Netzkabel‘ und ein ‚Datenkabel‘
Beide Kabel müssen zwischen dem Innen- und Außengerät ver-
legt werden. Das Netzkabel dient zur Stromversorgung des Au-
ßengeräts und das Datenkabel dient zum Kommunikation zwi-
schen Außen- und Innenteil. Bei der Auslegung und Installation
der beiden Kabel sind VDE Richtlinien und Vorschriften sowie
die örtlichen Gegebenheiten zu beachten.
Im Innenteil befindet sich bereits ein Absicherungsorgan für das
Außenteil. Die Absicherung der gesamten Wärmepumpe muss
extern zusätzlich erfolgen.
Das Netzkabel muss beim 9kW-Außengerät 3-adrig ausgeführt
sein und an den Klemmen L/N/PE (power supply) angeschlos-
sen werden. Beim 14kW-Außengerät muss das Netzkabel 5-
adrig ausgeführt sein und an den Klemmen R/S/T/N/PE ange-
schlossen werden (siehe im Anhang Lastanschlußplan Kap.2.3).
Falls keine Anschlussösen vorhanden sind, gehen Sie wie folgt
vor.
Es dürfen keine Kabel unterschiedlicher Stärke an der An-
schlussklemme befestigt werden. (Bei starker Wärmeent-
wicklung könnte sich eines der Kabel lösen.)
Mehrere Kabel gleicher Stärke müssen wie in der Abbildung
gezeigt angeschlossen werden.
Als Datenkabel ist ein geschirmtes 2-adriges Kabel zu verwen-
den.
Das Datenkabel wird an den Klemmen (Bus_A(+)/Bus_B(-)) der
Gateway-Platine (kleinere Platine im Außenteil) und am Wärme-
pumpenmanager (+/-) im Innenteil angeschlossen (siehe im An-
hang Anschlußplan Kap.2.5).
$XHQJHUlW
.RQWLQXLHUOLFK
'UHKPRPHQWVFKOVVHO
5RKUOHLWXQJHQGHU
/XIWVHLWH
5RKUOHLWXQJHQGHU
)OVVLJNHLWVVHLWH
.LWWRGHU,VROLHUXQJVHSDUDWHUKlOWOLFK
$EODVVVFKODXFK
IDOOVHUIRUGHUOLFK
$QVFKOXVVNDEHO
$QVFKOXVVURKU
5XQGH$QVFKOXVV|VH 1HW]NDEHO

DE-12 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR
8.2.2 Innenteil
Am Innenteil müssen zwei Versorgungsleitungen angeschlossen
werden: Die Leistungsversorgung der Wärmepumpe und die
Steuerspannung für den integrierten Wärmepumpenmanager
(siehe Anhang Kapitel 3.3). (Last: 3~; 1x 5-adrig; Steuerung: 1~;
1x 3-adrig) Bei der Auslegung und Installation der Kabel sind
VDE Richtlinien und Vorschriften sowie die örtlichen Gegeben-
heiten zu beachten.
Nur bei der Wärmepumpen-Kombination mit dem 9 kW-Außen-
gerät kann durch eine Lastaufteilung die Leistungsversorgung
durch zwei getrennte Versorgungsleitungen (2x 1~/N/PE;
230 VAC; 50 Hz) erfolgen. Sonst erfolgt die Leistungsversor-
gung immer über eine Leitung (3~/N/PE; 400 VAC; 50 Hz).
HINWEIS
Die Positionen der Kupferbrücken in den Klemmen für die
Leistungseinspeisung müssen beachtet werden. Im
Auslieferungszustand sind die Kupferbrücken für jeweils eine einzige
Versorgungsleitung richtig gesteckt. Speziell beim 9kW-Gerät und beim
Einsatz von zwei Versorgungsleitungen müssen die Positionen der
Kupferbrücken verändert werden (siehe im Anhang Lastanschlußplan
Kap.2.3).
Die bis zu 5-adrige Versorgungsleitung für den Leistungsteil der
Wärmepumpe wird vom Stromzähler der Wärmepumpe über das
EVU-Sperrschütz (falls gefordert) in die Wärmepumpe geführt
(Lastspannung siehe Anweisung Wärmepumpe). In der Leis-
tungsversorgung für die Wärmepumpe ist eine allpolige Abschal-
tung mit mindestens 3 mm Kontaktöffnungsabstand (z.B. EVU-
Sperrschütz, Leistungsschütz), sowie ein allpoliger Sicherungs-
automat, mit gemeinsamer Auslösung aller Außenleiter, vorzu-
sehen (Auslösestrom und Charakteristik gemäß Geräteinforma-
tion).
Die Versorgungsleitung (1~L/N/PE~230 V, 50 Hz) für den Wär-
mepumpenmanager muss an Dauerspannung liegen und ist aus
diesem Grund vor dem EVU-Sperrschütz abzugreifen bzw. an
den Haushaltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind. Die Steu-
erspannung muss entsprechend dem GI-Blatt/Typschild abgesi-
chert werden.
Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 // 2/4/6)
und einem Hilfskontakt (Schließer 13/14) ist entsprechend der
Wärmepumpenleistung auszulegen und bauseits beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird von
Klemmleiste X3/G zur Steckerklemme N1-J5/ID3 geschleift.
VORSICHT! Kleinspannung!
Im Innenteil muss die Leistungsversorgung an der Klemmleiste
X1 und die Steuerspannung an der Klemme X2 angeschlossen
werden.
Genaue Anweisungen über den Anschluss externer Komponen-
ten und die Funktion des Wärmepumpenmanagers entnehmen
Sie bitte dem Geräteanschlussplan und der beigefügten Ge-
brauchsanweisung des Wärmepumpenmanagers.
Der 2. Wärmeerzeugers ist im Auslieferungszustand auf 6 kW
Heizleistung angeklemmt. Zur Leistungsreduzierung auf 4 kW
bzw. 2 kW müssen eine bzw. beide Kupferbrücken im Klemmbe-
reich X7 (siehe Schaltplan) entfernt werden.
Detaillierte Informationen siehe Stromlaufpläne im Anhang.
Die elektrischen Leitungen können von unten (im Bereich des
Kälteanschlusses) oder oben (unter der Speicherabdeckkappe
befindet sich ein im PU-Schaum eingeformter Leitungskanal) in
das Gerät eingeführt werden.
8.3 Abschließende Arbeiten
Nach dem Anschluss der Rohre und elektrischen Kabel müssen
die Rohre gebogen und einige Tests durchgeführt werden. Die
Dichtigkeitsprüfung sollte besonders sorgfältig durchgeführt wer-
den, da ein Leck des Kältemittels eine direkte Minderung der
Leistung zur Folge hat.
Leckstellen lassen sich zudem nach der vollständigen Montage
nur schwer ermitteln.
8.3.1 Rohrbiegungen
Biegen Sie die Rohre, indem Sie den Anschlusskabel und Kälte-
mittelrohr (zwischen Innengerät und Außengerät) mit Isolation
umwickeln und diese mit zwei Klebebändern fixieren.
1) Kältemittelrohr, Netzkabel und Anschlusskabel mit Klebe-
band von unten nach oben befestigen. Fixieren Sie die ge-
bundenen Rohrleitungen entlang der Wand.
2) Einen Siphon formen, um das Eindringen von Wasser in den
Raum und in elektrische Bauteile zu verhindern.
3) Rohrleitungen mit Hilfe von Schellen o. ä. an der Wand be-
festigen.
Rohrleitungen mit Klebeband umwickeln
1) Rohre, Anschlusskabel und Netzkabel von unten nach oben
mit Klebeband befestigen. Bei einer Reihenfolge von oben
nach unten könnte Regen in die Rohre oder Kabel gelan-
gen.
2) Die gebundenen Rohrleitungen mit Schellen o. ä. entlang
der Außenwand befestigen.
3) Ein Siphon verhindert das Eindringen von Wasser in die
Elektrik.
$EODVVVFKODXFK
QLFKWYHUZHQGHW
.OHEHEDQG
VFKPDO
5RKU
0LW.OHEHEDQG
XPZLFNHOQEUHLW
(LQ6LSKRQYHUKLQGHUWGDV(LQGULQJHQYRQ
:DVVHULQGLH(OHNWULN
.OHEHEDQG
$EODVVVFKODXFK
QLFKWYHUZHQGHW
.lOWHPLWWHOURKUH
$QVFKOXVVNDEHO
1HW]NDEHO
.OHEHEDQG.OHEHEDQG
6HDODVPDOO
RSHQLQJDURXQG
WKHSLSLQJVZLWK
JXPW\SHVHDOHU
.OHLQHUH/FNHQ
XPGLH5RKUHPLW
]%6LOLNRQ
DEGLFKWHQ

www.dimplex.de 452162.66.04 · FD 9309 DE-13
Deutsch
LAW 9IMR - LAW 14ITR
8.4 Dichtigkeitsprüfung und
Evakuieren
Luft und Feuchtigkeit im Kühlsystem haben unerwünschte Aus-
wirkungen, wie im Folgenden aufgeführt.
1) Der Druck im System steigt.
2) Betriebsstrom steigt.
3) Leistung von Kühlung (bzw. Erwärmung) sinkt.
4) Feuchtigkeit im Kühlkreislauf kann gefrieren und die
Kapillarrohre verstopfen.
5) Wasser kann Korrosion von Teilen im Kühlsystem
verursachen.
Daher müssen Innen- und Außengerät sowie das Anschlussrohr
auf Leckstellen überprüft und leergepumpt werden, um nicht
kondensierbare Gase und Feuchtigkeit aus dem System zu ent-
fernen.
8.4.1 Vorbereitung
Sicherstellen, dass jedes Rohr (Flüssigkeits- und Luftseite) zwi-
schen Innen- und Außengerät richtig verbunden sind und die
Verkabelung für den Testbetrieb durchgeführt wurde. Entfernen
Sie die Wartungsventilkappen sowohl von der Gas- als auch von
der Flüssigkeitsseite des Außengerätes. Achten Sie darauf, dass
beide Wartungsventile auf Flüssigkeits- und Luftseite des Au-
ßengerätes zu diesem Zeitpunkt geschlossen sind.
8.4.2 Dichtigkeitsprüfung
Mehrwegeventil (mit Druckmessern) und Trockenstickstoff-
Gasflasche mit den Füllschläuchen an diesem Wartungsan-
schluss anschließen.
HINWEIS
Zur Dichtigkeitsprüfung muss ein Mehrwegeventil verwendet werden.
Falls keines verfügbar ist kann auch ein Absperrventil verwendet werden.
Der Hebel "Hi" des 3-Wege-Ventils muss stets geschlossen sein.
Das System darf mit max. 3,0 MPa Trockenstickstoffgas be-
lastet werden. Das Flaschenventil muss bei einem Druck
von 3,0 MPa geschlossen werden. Als nächstes mit Flüssig-
seife nach Leckstellen suchen.
HINWEIS
Um das Eindringen von flüssigem Stickstoff in das Kühlsystem zu
verhindern, muss die Oberseite der Gasflasche beim Druckaufbau des
Systems höher gelegen sein als die Unterseite.
1) Die Gasflasche wird normalerweise in aufrechter Position
verwendet. Alle Rohrverbindungen (Innen und Außen) und
Wartungsventile der Luft- und Flüssigkeitsseite auf Lecks
prüfen. Blasen weisen auf ein Leck hin. Die Seife muss mit
einem sauberen Tuch abgewischt werden.
2) Wenn keine Leckstellen am System festgestellt wurden,
senken Sie den Stickstoffdruck durch Abnehmen des Füll-
schlauchanschlusses von der Gasflasche. Wenn der Sys-
temdruck wieder normal ist, muss der Schlauch von der
Gasflasche abgenommen werden.
8.4.3 Evakuieren
1) Das zuvor beschriebene Ende des Füllschlauchs an die Va-
kuumpumpe anschließen, um Rohrleitung und Innengerät
leer zu pumpen. Die Hebel "Lo" und "Hi" des Mehrwegeven-
tils müssen geöffnet sein. Die Vakuumpumpe starten. Die
Dauer des Leerpumpens variiert bei unterschiedlichen Län-
gen der Rohrleitung und der Pumpenleistung. Die folgende
Tabelle zeigt die erforderliche Zeit für ein Leerpumpen.
2) Die Hebel "Lo" und "Hi" des Mehrwegeventils bei gewünsch-
tem Vakuumdruck schließen und die Vakuumpumpe aus-
schalten.
Abschließend
1) Den Ventilgriff der Flüssigkeitsseite mit einem Wartungs-
ventilschlüssel entgegen dem Uhrzeigersinn vollständig öff-
nen.
2) Ventilgriff des Ventils der Gasseite entgegen dem Uhrzei-
gersinn vollständig öffnen.
3) Den an der Luftseite angeschlossenen Füllschlauch etwas
vom Wartungsanschluss lösen, um den Druck zu senken,
und dann den Schlauch abnehmen.
4) Schraubenmutter und Kappen mit einem Verstellschlüssel
wieder am Wartungsanschluss der Luftseite fest anziehen.
Dieser Vorgang ist sehr wichtig, um Lecks am System zu
vermeiden.
5) Ventilkappen wieder auf die Wartungsventile der Luft- und
Flüssigkeitsseite setzen und festziehen. Die Entlüftung mit
Vakuumpumpe ist abgeschlossen. Die Split-Wärmepumpe
ist nun für einen Testbetrieb bereit.
6LSKRQ
7UDS6LSKRQ
6HDODVPDOORSHQLQJ
DURXQGWKHSLSLQJV
ZLWKJXPW\SHVHDOHU
.OHLQHUH/FNHQXPGLH
5RKUHPLW]%6LOLNRQ
DEGLFKWHQ
Erforderliche Zeit für ein Leerpumpen mit einer
0,11m_/Std. Vakuumpumpe
Länge der Rohrleitung
weniger als 10 m
Länge der Rohrleitung
mehr als 10 m
30 Min. oder länger 60 Min. oder länger
0,6 mbar oder weniger

DE-14 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR
9 Prüfpunkte, Wartung
und Störungsbehebung
Falls bisher keine Störungen eingetreten sind, kann das Gerät
nun in Betrieb genommen werden, um die Vorzüge der LAW-
Split-Wärmepumpe zu genießen.
Gehen Sie vor der Inbetriebnahme die in diesem Kapitel be-
schriebenen Prüfpunkte durch.
Hier finden Sie ebenfalls einige Hinweise zur Wartung und Stö-
rungsbehebung.
9.1 Checkliste vor Inbetriebnahme
ACHTUNG!ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind
Pos. Kategorie Komponenten Prüfpunkt
1
Strom
Feldverdrahtung
Sämtliche Schalter, die Kontakte mit unterschiedlichen Polungen besitzen,
sollten unter Beachtung der vorgeschriebenen Richtlinien oder Gesetze fest
angeschlossen werden.
Kabelanschlüsse sollten ausschließlich von ausgebildetem Fachpersonal vor-
genommen werden.
Kabelanschlüsse und separat erhältliche elektrische Bauteile sollten den euro-
päischen und örtlichen Bestimmungen entsprechen.
Kabelanschlüsse sollten nach dem Anschlussschaltplan vorgenommen wer-
den, der diesem Gerät beiliegt.
2 Schutzgeräte
Es sollte ein Schutzschalter (Erdschlussschalter) mit 30 mA installiert werden.
Der Schutzschalter im Reglerkasten des Innengerätes sollte vor Inbetrieb-
nahme des Gerätes eingeschaltet werden.
3Erdung
Es sollte eine Erdungsleitung angeschlossen werden. Die Erdungsleitung nie-
mals an ein Gasrohr, Wasserrohr, einem metallischen Gegenstand des Ge-
bäudes, an einen Überspannungsschutz o.ä. anschließen.
4 Netzteil Verwenden Sie eine separate Netzleitung.
5Kabelanschlüsse der
Anschlussleiste
Anschlüsse an der Anschlussleiste (im Reglerkasten des Innengerätes) sollten
ausreichend befestigt werden.
6
Wasserdruck
Fülldruck Nach der Wasserbefüllung sollte der Druckmesser einen Druck von 1,0 bis 1,5
bar anzeigen. Der Maximaldruck sollte 3,0 bar nicht übersteigen.
7 Entlüftung
Während der Wasserbefüllung sollte das System über die Entlüftungsöffnung
entlüftet werden.
Falls beim Drücken auf die Spitze (an der Oberseite der Öffnung) kein Wasser
austritt, wurde die Entlüftung noch nicht abgeschlossen.
Bei optimal entlüftetem System spritzt das Wasser beim Drücken auf die
Spitze wie eine Fontäne heraus. Vorsicht beim Testen der Entlüftung. Spritz-
wasser könnte auf Ihre Kleidung gelangen.
8 Absperrventil Die beiden Absperrventile sollten geöffnet sein.
11
Montage des Gerätes
Wartung der Bauteile Im Innengerät sollten sich keine offensichtlich beschädigten Bauteile befinden.
12 Kältemittelleck Durch Kältemittellecks wird die Leistung des Gerätes vermindert. Verständi-
gen Sie bei einer Leckstelle einen autorisierten Kundendienstpartner.

www.dimplex.de 452162.66.04 · FD 9309 DE-15
Deutsch
LAW 9IMR - LAW 14ITR
9.2 Wartung
Für eine optimale Leistung der LAW-Split-Wärmepumpe sollte
das Gerät regelmäßig überprüft und gewartet werden.
Es wird empfohlen, mindestens einmal pro Jahr die folgende
Checkliste abzuarbeiten.
ACHTUNG!ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind
9.3 Störungsbehebung
Falls die LAW-Split-Wärmepumpe nicht störungsfrei oder gar
nicht arbeitet, prüfen Sie folgende Punkte.
ACHTUNG!ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind
9.3.1 Behebung von Störungen während des Betriebs
Pos. Kategorie Komponenten Prüfpunkt
1
Wasser
Wasserdruck Im Normalbetrieb sollte der Druckmesser einen Druck von 2,0 bis 2,5 bar
anzeigen.
Bei einem Druck unter 0,3 bar sollte Wasser nachgefüllt werden.
2Schmutzfänger
(Wasserfilter)
Schließen Sie die Absperrventile und nehmen Sie den Schmutzfänger heraus.
Reinigen Sie den Schmutzfänger.
Beim Auseinandernehmen des Schmutzfängers könnte Wasser
herausfließen.
4Strom
Kabelanschlüsse der
Anschlussleiste
Überprüfen Sie die Anschlussleiste auf lockere oder defekte Anschlüsse.
Pos. Störung Ursache Lösung
1Unzureichende Heizung
oder Kühlung.
Falsche Einstellung der
Zieltemperatur.
Überprüfen der Einstellung der Heizkurve am Wärmepumpenmanager
Unzureichende
Wasserbefüllung.
Überprüfen Sie den Druckmesser und füllen Sie Wasser nach, bis der Druck-
messer einen Druck von 2,0 bis 2,5 bar anzeigt.
Wasserfluss ist gering.
Überprüfen Sie, ob der Schmutzfänger stark verunreinigt ist. In diesem Fall
sollte der Schmutzfänger gereinigt werden.
Überprüfen Sie, ob die Druckanzeige einen Druck von mindestens 0,3 bar auf-
weist.
Überprüfen Sie, ob das Wasserrohr durch Verunreinigungen oder Kalkablage-
rungen verstopft ist.
2
Das Außengerät arbeitet
nicht, trotz korrekter
Stromversorgung
(Informationen auf dem
Bedienungsfeld).
Temperatur am
Wassereinlass ist zu hoch.
Bei einer Temperatur des Wassereinlasses über 55°C wird das Außengerät
zum Schutz des Systems abgeschaltet.
Temperatur am
Wassereinlass ist zu
niedrig.
Bei einer Temperatur des Wassereinlasses unter 5°C wird das Außengerät
zum Schutz des Systems abgeschaltet. Warten Sie, bis die Temperatur des
Wasserein lasses durch das Innengerät erhöht wurde.
3Geräusche der
Wasserpumpe
Entlüftung wurde nicht
beendet.
Öffnen Sie die Schutzkappe der Entlüftung und füllen Sie Wasser nach, bis der
Druckmesser einen Druck von 2,0 bis 2,5 bar anzeigt.
Falls beim Drücken auf die Spitze (an der Oberseite der Öffnung) kein Wasser
austritt, wurde die Entlüftung noch nicht abgeschlossen. Bei optimal entlüfte-
tem System spritzt das Wasser beim Drücken auf die Spitze wie eine Fontäne
heraus.
Wasserdruck ist gering.
Überprüfen Sie, ob die Druckanzeige einen Druck von mindestens 0,3 bar
aufweist.
Überprüfen Sie, ob Ausgleichbehälterund Druckmesser störungsfrei arbeiten.
4
Wasser wird durch den
Ablassschlauch
abgelassen.
Es wurde zu viel Wasser
nachgefüllt.
Öffnen Sie den Hebel des Sicherheitsventils und lassen Sie mehr Wasser ab,
bis der Druckmesser einen Druck von 2,0 bis 2,5 bar anzeigt.
Ausgleichbehälter ist
beschädigt.
Ersetzen Sie den Ausgleichbehälter.
5Brauchwasser wird nicht
beheizt
Thermischer Schutz-
schalter der Flansch-
heizung oder Rohrheizung
wurde ausgelöst
Öffnen sie die Frontabdeckung des Innenteils und drücken sie die Reset-Taste
Brauchwasserheizung
wurde deaktiviert.
Einstellungen am Wärmepumpenmanager an der Inneneinheit prüfen.

DE-16 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR
9.4 Kennlinien Temperaturfühler Außengerät
9.5 Kennlinien Temperaturfühler Innengerät
9.5.1 Fühlerkennlinien
Die an den Wärmepumpenmanager anzuschließenden Tem-
peraturfühler müssen der in Abb. 9.1 auf S. 16 gezeigten Füh-
lerkennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 9.2 auf S. 16)
Abb. 9.1: Fühlerkennlinie NTC-10
Abb. 9.2: Fühlerkennlinie NTC-2 nach DIN 44574
Außentemperaturfühler
9.5.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtli-
che Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
an der Außenwand eines beheizten Wohnraumes und
möglichst an der Nord- bzw. Nordwestseite anbringen
nicht in „geschützter Lage“ (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.
0,75 mm²; Außendurchmesser des Kabels 4-8 mm.
NTC - 10 Luftsensor (Ausseneinheit)
Temperatur in °C -20 -15 -10 -5 -2 0 2 5 10 15 18 20 22 24
k105 80,2 58,2 44,0 37,4 33,6 30,3 25,9 20,2 15,8 13,8 12,5 11,4 10,5
Temperatur in °C 25 26 28 30 32 34 36 38 40 50 60 70 80 90
k10,0 9,57 8,76 8,04 7,38 6,78 6,24 5,74 5,30 3,59 2,49 1,76 1,27 0,93
NTC - 5 Rohranlegesensoren (Ausseneinheit)
Temperatur in °C -20 -15 -10 -5 -2 0 2 5 10 15 18 20 22 24
k52,7 38,9 29,1 22,0 18,7 16,8 15,1 13,0 10,1 7,92 6,88 6,27 5,72 5,23
Temperatur in °C 25 26 28 30 32 34 36 38 40 50 60 70 80 90
k5,00 4,78 4,38 4,02 3,69 3,39 3,12 2,87 2,65 1,79 1,24 0,88 0,64 0,47
NTC - 200 Heißgassensor (Ausgang-Kompressor)
Temperatur in °C 1 5 10 15 20 25 30 35 40 45 50 55 60 65
k525,00 448,00 326,00 294,33 242,20 200,00 167,57 138,03 133,80 98,00 82,00 64,50 59,00 50,71
Temperatur in °C 70 75 80 85 90 95 100 105 110 115 120 130
k43,73 37,35 32,20 28,16 24,60 21,37 18,50 16,60 14,50 13,30 12,80 10,80
Temperatur in °C -20 -15 -10 -5 0 5 10
NTC-2 in k14,6 11,4 8,9 7,1 5,6 4,5 3,7
NTC-10 in k67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30 35 40 45 50 55 60
2,92,42,01,71,41,11,00,80,70,6
14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1








   
$XHQWHPSHUDWXU>&@
:LGHUVWDQGVZHUW>N2KP@











   
$XHQWHPSHUDWXU>&@
:LGHUVWDQGVZHUW>N2KP@

www.dimplex.de 452162.66.04 · FD 9309 DE-17
Deutsch
LAW 9IMR - LAW 14ITR
10 Reinigung / Pflege
10.1 Pflege
Vermeiden Sie zum Schutz des Mantels das Anlehnen und Able-
gen von Gegenständen am und auf dem Gerät. Die Außenteile
können mit einem feuchten Tuch und mit handelsüblichen Reini-
gern abgewischt werden.
ACHTUNG!ACHTUNG!
Verwenden Sie nie sand-, soda-, säure- oder chloridhaltige Putzmittel, da
diese die Oberfläche angreifen.
10.2 Reinigung Heizungsseite
Sauerstoff kann im Heizwasserkreis, insbesondere bei Verwen-
dung von Stahlkomponenten, Oxidationsprodukte (Rost) bilden.
Diese gelangen über Ventile, Umwälzpumpen oder Kunststoff-
rohre in das Heizsystem. Deshalb sollte besonders bei den Roh-
ren der Fußbodenheizung auf eine diffusionsdichte Installation
geachtet werden.
Auch Reste von Schmier- und Dichtmitteln können das Heizwas-
ser verschmutzen.
Sind die Verschmutzungen so stark, dass sich die Leistungsfä-
higkeit des Verflüssigers in der Wärmepumpe verringert, muss
ein Installateur die Anlage reinigen.
Nach heutigem Kenntnisstand empfehlen wir, die Reinigung mit
einer 5%-igen Phosphorsäure oder, falls häufiger gereinigt wer-
den muss, mit einer 5%-igen Ameisensäure durchzuführen.
In beiden Fällen sollte die Reinigungsflüssigkeit Raumtempera-
tur haben. Es ist empfehlenswert, den Wärmetauscher entgegen
der normalen Durchflussrichtung zu spülen.
Um zu verhindern, dass säurehaltiges Reinigungsmittel in den
Heizungsanlagenkreislauf gelangt, empfehlen wir, das Spülgerät
direkt an den Vor- und Rücklauf des Verflüssigers der Wärme-
pumpe anzuschließen.
Danach muss mit geeigneten neutralisierenden Mitteln gründlich
nachgespült werden, um Beschädigungen durch eventuell im
System verbliebene Reinigungsmittelreste zu verhindern.
Die Säuren sind mit Vorsicht anzuwenden, und es sind die Vor-
schriften der Berufsgenossenschaften einzuhalten.
Die Herstellerangaben des Reinigungsmittels sind in jedem Fall
zu beachten.
10.3 Korrosionsschutzanode
Die im Warmwasserspeicher eingebaute Korrosionsschutza-
node ist regelmäßig mindestens alle zwei Jahre nach der Inbe-
triebnahme elektrisch zu überprüfen und, falls erforderlich, zu er-
neuern. Die elektrische Überprüfung erfolgt mittels geeignetem
Strommessgerät, ohne das Wasser im Speicher abzulassen.
Vorgehensweise:
1) PE-Leitung von Steckzunge der Schutzanode abziehen.
2) Amperemeter (0...50 mA) zwischen PE-Leitung und Steck-
zunge schalten.
3) Bewertung der Schutzanodenabnutzung:
Messwert > 1 mA Schutzanode ist in Ordnung.
Messwert < 1 mA Schutzanode muss geprüft bzw. aus-
getauscht werden.
11 Störungen / Fehlersuche
LAWC-Geräte sind Qualitätsprodukte und sollten störungsfrei ar-
beiten. Tritt dennoch einmal eine Störung auf, wird diese im Dis-
play des Wärmepumpenmanagers angezeigt. Schlagen Sie
dazu auf der Seite „Störungen und Fehlersuche“ in der Ge-
brauchsanweisung des Wärmepumpenmanagers nach. Wenn
die Störung nicht selbst behoben werden kann, verständigen Sie
bitte den zuständigen Kundendienst.
ACHTUNG!ACHTUNG!
Arbeiten an der Anlage dürfen nur vom autorisierten und sachkundigen
Kundendienst durchgeführt werden.
12 Außerbetriebnahme /
Entsorgung
Bevor das LAW-Gerät ausgebaut wird, ist dieses spannungfrei
zu schalten und abzuschiebern. Der Ausbau der Wärmepumpe
muss durch Fachpersonal erfolgen. Umweltrelevante Anforde-
rungen, in Bezug auf Rückgewinnung, Wiederverwendung und
Entsorgung von Betriebsstoffen und Bauteilen gemäß den gängi-
gen Normen, sind einzuhalten.

DE-18 452162.66.04 · FD 9309 www.dimplex.de
Deutsch
LAW 9IMR - LAW 14ITR
13 Geräteinformation
1 Typ- und Verkaufsbezeichnung LAW 9IMR LAW 14ITR
2Bauform
Wärmequelle Luft Luft
2.1 Ausführung Split reversibel Split reversibel
2.2 Regler WPM Econ5Plus integriert WPM Econ5Plus integriert
2.3 Wärmemengenzählung ja ja
2.4 Aufstellungsort Innen / Außen Innen / Außen
2.5 Leistungsstufe variabel variabel
3 Einsatzgrenzen
3.1 Heizwasser-Vorlauf /-Rücklauf ° C bis 55 / ab 18 bis 55 / ab 18
3.2 Kühlwasser-Vorlauf ° C 7 bis 25 7 bis 25
3.3 Luft (Heizen) ° C -20 bis +30 -20 bis +30
3.4 Luft (Kühlen) ° C +10 bis +43 +10 bis +43
4 Durchfluss / Schall
4.1 Heizwasserdurchfluss / interne Druckdifferenz
nach EN 14511 m³/h / Pa 1,6 / 20000 2,4 / 30400
freie Pressung Pa 38800 29600
Mindestheizwasserdurchfluss m³/h / Pa 0,75 / 8500 0,9 / 10000
freie Pressung Pa 68500 77300
4.2 Schall-Leistungspegel nach EN 12102 aussen1dB(A) 63 67
4.3 Schalldruckpegel in 10 m Entfernung aussen21dB(A) 32 36
4.4 Schall-leistungpegel nach EN 12102 innen dB(A) 42 42
4.5 Schalldruckpegel in 1 m Entfernung innen dB(A) 35 35
4.6 Luftdurchsatz m³/h 3600 3600
5 Abmessungen, Gewicht und Füllmengen
5.1 Geräteabmessungen 3innen H x B x T mm
aussen H x B x T mm
1920 x 740 x 950
834 x 950 x 330
1920 x 740 x 950
1380 x 950 x 330
5.2 Gewicht der Transporteinheit(en)
incl. Verpackung innen / aussen kg 215 / 69 222 / 116
5.3 Geräteanschlüsse für Heizung Zoll G 1 1/4“ G 1 1/4“
5.4 Kältemittel; Gesamt-Füllgewicht Typ / kg R410A / 1,9 R410A / 2,98
5.5 Schmiermittel; Gesamt-Füllmenge Typ / Liter Polyvinylether (PVE) / 0,9 Polyvinylether (PVE) / 1,3
5.6 Volumen Heizwasser im Aussenteil Liter 00
5.7 Pufferspeicher
Nenninhalt Liter 100 100
zul. Betriebstemperatur °C 85 85
maximaler Betriebsüberdruck bar 3,0 3,0
elektrische Rohrheizung kW 2 , 4 bzw. 642 , 4 bzw. 64
Tauchheizkörper (optional) kW bis 6 bis 6
5.8 Warmwasserspeicher
Nutzinhalt Liter 277 277
Wärmetauscherfläche m² 3,15 3,15
zul. Betriebstemperatur °C 95 95
zul. Betriebsdruck bar 10,0 10,0
Tauchheizkörper kW 1,5 1,5
5.9 Ansprechdruck Sicherheitsventil bar 2,5 2,5
