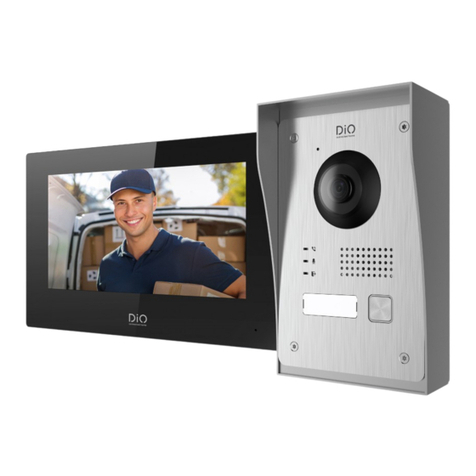

DiO DiOVDP-IP01 User manual

ES
DiOVDP-IP01
DEFR

À prendre connaissance avant installation !
Vérifier que ces points sont bien respectés
1. Assurez-vous que les câbles entre les 2 unités sont bien connectés (voir point 4 du manuel)
2. Suivez les étapes de l’assistant de configuration (voir point 5 du manuel)
3. Attendre que les 2 unités se connectent automatiquement
En haut à droite de votre écran, vous allez voir 3 types d’icônes qui défilent successivement :
• Aucun appareil n’est connecté
• Échec de connexion
• Connexion entre les 2 unités
Le visiophone est fonctionnel dès le moment où l’icône est visible dans votre écran en haut à
droit.
Si ce n’est pas le cas, veuillez faire un reset en appuyant sur de votre écran via la configuration et
reprenez à l’étape 1.
FR. En cas de doute concernant l’installation, contactez un professionel.
Por favor, lea antes de la instalación.
Compruebe que se respetan estos puntos
1. Asegúrese de que los cables entre las 2 unidades están bien conectados (véase el punto 4 del ma-
nual)
2. Siga los pasos del asistente de configuración (véase el punto 5 del manual)
3. Espere a que las 2 unidades se conecten automáticamente
En la parte superior derecha de su pantalla, verá 3 tipos de iconos que se desplazan sucesivamente:
- No hay ningún dispositivo conectado
- Fallo de conexión
- Conexión entre las 2 unidades
El videoteléfono es funcional en cuanto el icono es visible en su pantalla en la parte supe-
rior derecha.
Si no es el caso, por favor haga un reinicio presionando en su pantalla a través de la configuración
y vuelva al paso 1.
ES. Si tiene dudas sobre la instalación, póngase en contacto con un profesional.

1x 1x
1x
8x1x 1x
1x1x 1x 1x
1x 1x
name
A1
NC1 AIN1 AIN2 GND 2-WIRE
ALARM IN LOCK POWER
12V
OUT
LOCK1 LOCK2
NO1 NC2NO2 GNDCOM
A12
A1
NC1 AIN1 AIN2 GND 2-WIRE
ALARM IN LOCK POWER
12V
OUT
LOCK1 LOCK2
NO1 NC2NO2 GNDCOM
A12
A1
NC1 AIN1 AIN2 GND 2-WIRE
ALARM IN LOCK POWER
12V
OUT
LOCK1 LOCK2
NO1 NC2NO2 GNDCOM
A12
1. Enregistrer la garantie
0. Contenu
2. Description du produit
Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.chacon.com/warranty
2.1 Unité extérieure 2.2 Connecteurs
1
1
2
3
4
5
6
7
8
9
Microphone
Indicateur d’appel
Appel en cours
Indicateur d’ouverture de porte
Caméra
Infrarouge
Haut-parleur
Anti-vol
Bouton d’appel
A1 NC1 Normalement fermé
A2 NO1 Normalement ouvert
A3 COM Commun
A4 NC2 Normalement fermé
A5 NO2 Normalement ouvert
A6 GND Neutre
A7 AIN1 Entrée alarme 1
A8 AIN2 Entrée alarme 2
A9 12V
OUT
Sortie 12V pour gâche électrique
A10 GND Neutre
A11 2-WIRE Alimentation + (rouge)
A12 2-WIRE Alimentation - (noir)
2
5
6
7
98
4
3

A1
NC1 AIN1 AIN2 GND 2-WIRE
ALARM IN LOCK POWER
12V
OUT
LOCK1 LOCK2
NO1 NC2NO2 GNDCOM
A12
A1
NC1 AIN1 AIN2 GND 2-WIRE
ALARM IN LOCK POWER
12V
OUT
LOCK1 LOCK2
NO1 NC2NO2 GNDCOM
A12
3. Montage du visiophone
Avant de commencer :
• Assurez-vous que l’écran n’est pas alimenté
• Connectez les câbles de l’unité extérieure avant la fixation
• Placez un domino sur les câbles de l’unité extérieure (celui-ci n’est pas fourni). Veuillez tenir
compte de la taille du domino dans la réalisation d’un trou dans votre mur, celui-ci devra
passer à travers.
2.3 Ecran 7’’
3.1 Unité extérieure
A. Montage apparent
B. Montage encastré
1
2
3
4
1) Percez 4 trous correspondant aux emplacements de la casquette de protection (Dimensional diagram)
2) Insérez les chevilles dans les trous et fixez la visière de protection à l’aide des vis fournies
3) Faites passer le câble
4) Connectez le câble de l’écran à l’unité extérieure. Assurez-vous que les 2 unités sont bien connectées (Diagram - 2 units)
5) Avant de fixer l’unité extérieure à la visière, connectez les câbles. Veuillez consulter les diérents diagrammes, et connecter celui
qui correspond à votre maison ! (Diagram Lock + Gates - 2 Gates - 2 Lock)
6) Fixez l’unité extérieure à la visière de protection à l’aide des vis fournies
1) Réservez l’espace nécessaire dans votre mur pour insérer la
boîte d’encastrement
2) Percez 4 tous correspondant aux emplacements de la boîte
d’encastrement (Dimensional diagram)
3) Insérez les chevilles dans les trous et fixez la boîte
d’encastrement à l’aide des vis fournies
4) Faites passer le câble
5) Connectez le câble de l’écran à l’unité extérieure. Assurez-vous
que les 2 unités sont bien connectées (Diagram - 2 units)
6) Avant de fixer l’unité extérieure à la visière, connectez les
câbles. Veuillez consulter les diérents diagrammes, et
connecter celui qui correspond à votre maison ! (Diagram Lock
+ Gates - 2 Gates - 2 Lock)
7) Fixez l’unité extérieure à la boîte d’encastrement à l’aide des
vis fournies
Microphone
Connecteur d’alimentation 24V
Connecteur d’unité extérieure
Haut-parleur
Attention, ne pas tirer les connecteurs
(câbles 2-3) de l’écran, risque de les casser
et d’endommager le produit !!!
1
2
4
3

3.2 Installation de l’écran 7’’
12
12
1) Percez 4 trous correspondant aux emplacements du support mural
2) Faites un trou dans votre mur pour cacher le domino électrique
3) Insérez les chevilles dans les trous et fixez le support mural à l’aide des vis fournies
4) Connectez le connecteur d’alimentation ainsi que le connecteur de l’unité extérieure (pour cela vous devez placer un domino
entre les 2 connecteurs pour connecter l’écran à l’unité extérieure)
5) Emboitez l’écran sur le support mural comme décrit sur l’image
Note : Pour connecter les câbles vous devez vous munir un petit
tournevis plat.
Enfoncez afin d’insérer les câbles. (Vérifier que ceux-ci sont bien
connectés.)
Connectez le câble de l’écran à l’unité extérieure
(Le bouton de l’alarme antivol se trouve à l’arrière de l’unité
extérieure. Ce n’est pas un bouton reset)
1. Connectez le connecteur d’alimentation
2. Placer d’abord le domino sur le câble qui connecte l’unité
extérieure à l’écran
3. Connectez le domino aux connecteurs de l’écran (à l’aide d’un
domino)
4. Connexion des 2 unités
4.1 Unité extérieure
4.2 Écran

Pour cacher le domino électrique
• Le câble d’alimentation est apparent
Vous avez 3 possibilités pour cacher le domino, en fonction de la taille choisi :
1. Si le domino est petit. Il peut se cacher dans l’espace destiné aux connecteurs (comme le montre l’image ci-dessous).
2. Si celui-ci est plus grand. Vous devez faire un trou dans votre mur, en fonction de la taille du
domino.
3. Vous pouvez également placer un boitier d’encastrement dans votre mur.
• Cachez le câble d’alimentation dans votre mur
Vous pouvez brancher l’alimentation de votre visiophone directement à votre installation électrique. Vous avez besoin de placer un
transformateur modulaire (non inclus). Le câble d’alimentation spécifique est fourni pour vous permettre ce type d’installation.
Pour plus d’infos, consultez nos vidéos d’installation
Résultat avec la plaque, celle-ci doit être fixée sur votre mur.
Lors de la première mise sous tension, un assistant vous guidera à l’écran afin de configurer les principaux paramètres de votre
visiophone.
Veuillez suivre ces étapes avant d’utiliser l’appareil.
Etape 1
Allumer l’écran. Une page d’activation vous sera automatiquement
proposée. Choisissez un mot de passe administrateur pour accéder
au menu des réglages ultérieurement.
Appuyez sur OK pour l’activer.
ATTENTION !!! lors de la création du mot de passe, veuillez le noter
quelque part ! Celui-ci vous sera demandé à chaque fois que vous
voulez changer un paramètre dans configuration.
Nous vous recommandons fortement de créer un mot de passe fort
de votre choix (en utilisant un minimum de 8 caractères, y compris
au moins trois types de catégories suivantes : lettres majuscules,
lettres minuscules, chires et caractères spéciaux) afin d’augmen-
ter la sécurité de votre produit.
Mot de passe : ………………………………
Etape 2
Sélectionnez la langue de votre choix.
(Celle-ci devra être reconfirmée par la suite, en passant par
configuration une nouvelle fois pour que les 2 unités aient la même
langue)
5. Configuration initiale
5.1 Assistant de configuration
Create Password
Please enter a new password
Please enter the serial N°
Please enter the password again
OK
Password length 8 to 16 characters
Wizard-Language 1/4
English
Pусский
Deutsch
Italiano
Français
Next Skip
Wizard-Network 2/4
DHCP
Local IP
Subnet Mask
Gateway
192.168.1.26
255.255.255.0
192.168.1.1
Next SkipPrevious
Wizard-Settings 3/4
Indoor Station Type Indoor Station
Floor
Room N°
1
1
Next SkipPrevious
Wizard-Related Devices 4/4
012020033
DIOVDP-IP01-05 192.168.1.26 V2.1 Build 200402 Activate
FinishPrevious
Create Password
Please enter a new password
Please enter the serial N°
Please enter the password again
OK
Password length 8 to 16 characters
Wizard-Language 1/4
English
Pусский
Deutsch
Italiano
Français
Next Skip
Wizard-Network 2/4
DHCP
Local IP
Subnet Mask
Gateway
192.168.1.26
255.255.255.0
192.168.1.1
Next SkipPrevious
Wizard-Settings 3/4
Indoor Station Type Indoor Station
Floor
Room N°
1
1
Next SkipPrevious
Wizard-Related Devices 4/4
012020033
DIOVDP-IP01-05 192.168.1.26 V2.1 Build 200402 Activate
FinishPrevious

La connexion de votre appareil au réseau WiFi n’est pas indispensable.
Elle n’est nécessaire que pour l’ajout dans l’application Smartphone et le contrôle à distance.
Sur l’écran d’accueil, sélectionnez le menu paramètres
Sélectionnez ensuite l’icône WiFi dans le menu de gauche
Choisissez votre réseau dans la liste déroulante
L’application est disponible sur les systèmes Android et IOS.
Recherchez et installez l’application « Guarding Vision » sur Android Play Store ou sur l’Apple Store suivant votre modèle de
Smartphone.
Ouvrez l’application et créez un compte utilisateur en suivant les instructions à l’écran.
Etape 5
Veuillez attendre 1 minute, jusqu’à ce que l’unité extérieure
soit détectée.
Attention !! Si les câbles ont bien été fixés, la connexion entre
les 2 unités se fera automatiquement.
Vous ne devez pas introduire de numéro de série.
