Dirt Devil twinfinity m5040 User manual

Bedienungsanleitung
Multizyklonen-Staubsauger
(beutellos)
Operating Manual
Multicyclone cylinder
vacuum cleaner (bagless)
Mode d'emploi
Aspirateur multicylcone
(sans sac)
Bedieningshandleiding
Multicyclone stofzuiger
(zonder zak)
Manual de instrucciones
Aspiradora Multicyclone
(sin bolsa)
Istruzioni per l'uso
Aspiratore multiciclone
(senza sacchetto)
Kullanim Klavuzu
Multicyclone elektrik
süpürgesi (torbasız)
Roya-11018-72 • A5 • 03.08.2011
DE
GB
FR
NL
ES
IT
TR
01_Twinfinity_de.book Seite 1 Mittwoch, 3. August 2011 10:46 10

2
DEIT GBFRNLESTR
Bedienungsanleitung ................................................................................. 4 - 19
Operating Manual........................................................................................ 20 - 35
Mode d'emploi............................................................................................. 36 - 51
Bedieningshandleiding .............................................................................. 52 - 67
Manual de instrucciones............................................................................ 68 - 83
Istruzioni per l'uso ...................................................................................... 84 - 99
Kullanma Klavuzu....................................................................................... 100 - 115
01_Twinfinity_de.book Seite 2 Mittwoch, 3. August 2011 10:46 10

3
D
1
01_Twinfinity_de.book Seite 3 Mittwoch, 3. August 2011 10:46 10

4
Übersicht über Ihren Twinfinity
D
Übersicht über Ihren Twinfinity
Vielen Dank!
Wir danken Ihnen für den Kauf des Twinfinity und wünschen Ihnen viel Freude mit dem Gerät!
Geräteteile/Lieferumfang (Abb. 1)
Technische Daten
Technische und gestalterische Änderungen im Zuge
stetiger Produktverbesserungen vorbehalten.
© Royal Appliance International GmbH
1Bodendüse
2Teleskoprohr-Arretierung
3Zubehörhalterung
4Teleskoprohr
5Nebenluftregler
6Saugschlauch
7Tragegriff
8Saugschlauch-Entriegelung
9Staubbehälter
10 Parkhaken
11 Umschalter „Teppich/Hartboden“
12 Staubbehälter-Entriegelung
13 Kontrollleuchten:
- rot: „Behälter VOLL“
- grün: „Gerät EIN“
14 Kabelaufrolltaste
15 Parkhalterung
16 Stromkabel mit Stecker
17 Ausblasfilter-Abdeckung
18 Ein-/Aus-Schalter
19 Möbelbürste
20 Fugendüse
21 Polsterdüse
optionales Zubehör:
- Parkettbürste (Abb. 6)
- Turbobürste (Abb. 6)
Geräteart : Multizyklonen-Staubsauger
Modell : Twinfinity
[M5040 (-0/-1/.../-8/-9)]
[M5049 (-0/-1/.../-8/-9)]
Spannung : 220 – 240 V~, 50 Hz
Leistung : 1.400 W nom. – 1.600 W max
Fassungsvermögen
des Staubbehälters
: 2,5 Liter
Filter : Dual-Motorschutzfilter,
Hygiene-Ausblasfilter
Stromkabellänge : ca. 6 m
Gewicht : ca. 7 kg
01_Twinfinity_de.book Seite 4 Mittwoch, 3. August 2011 10:46 10

5
Inhaltsverzeichnis
DE
1 Sicherheitshinweise ................................................................. 6
1.1 zur Bedienungsanleitung ............................................................................................. 6
1.2 zu den verwendeten Hinweisen................................................................................... 6
1.3 zu Kindern ................................................................................................................... 6
1.4 zur bestimmungsgemäßen Verwendung..................................................................... 7
1.5 zur Stromversorgung ................................................................................................... 8
1.6 bei defektem Gerät ...................................................................................................... 8
2 Auspacken und Montieren ....................................................... 9
2.1 Auspacken................................................................................................................... 9
2.2 Montieren..................................................................................................................... 9
2.3 Weitere Düsen (Zubehör) verwenden ......................................................................... 10
3 Bedienung ................................................................................. 11
3.1 Staubsaugen ............................................................................................................... 11
3.2 Ausschalten und Stromkabel aufrollen ........................................................................ 12
3.3 Transportieren und Aufbewahren ................................................................................ 12
4 Wartung ..................................................................................... 13
4.1 Staubbehälter leeren ................................................................................................... 13
4.2 Gehäuse reinigen ........................................................................................................ 14
4.3 Grundsätzliches zu den Filtern .................................................................................... 14
4.4 Hygiene-Ausblasfilter reinigen..................................................................................... 15
4.5 Dual-Motorschutzfilter reinigen.................................................................................... 16
5 Problembehebung .................................................................... 17
6 Ersatzteile und Entsorgung ..................................................... 18
6.1 Zubehör- und Ersatzteilliste......................................................................................... 18
6.2 Bezugsquellen ............................................................................................................. 18
6.3 Entsorgung .................................................................................................................. 18
7 Garantie ..................................................................................... 19
7.1 Garantiebedingungen .................................................................................................. 19
7.2 Im Garantiefall ............................................................................................................. 19
Inhaltsverzeichnis
01_Twinfinity_de.book Seite 5 Mittwoch, 3. August 2011 10:46 10

6
Sicherheitshinweise
1 Sicherheitshinweise
1.1 zur Bedienungsanlei-
tung
Lesen Sie diese Bedienungsanleitung vollständig durch,
bevor Sie mit dem Gerät arbeiten.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an
Dritte weitergeben, geben Sie die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schwe-
ren Verletzungen oder Schäden am Gerät führen.
Für Schäden, die durch Nichtbeachtung dieser Bedie-
nungsanleitung entstehen, übernehmen wir keine Haftung.
1.2 zu den verwendeten
Hinweisen
Wichtige Hinweise für Ihre Sicherheit sind besonders ge-
kennzeichnet. Beachten Sie diese Hinweise unbedingt, um
Unfälle und Schäden am Gerät zu vermeiden:
1.3 zu Kindern Diese Geräte können von Kindern ab 8 Jahren und da-
rüber und von Personen mit verringerten physischen, sen-
sorischen oder mentalen Fähigkeiten oder Mangel an Er-
fahrung und/oder Wissen benutzt werden, wenn sie
beaufsichtigt werden oder bezüglich des sicheren Ge-
brauchs des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstanden haben. Kinder dürfen
nicht mit dem Gerät spielen. Reinigung und Benutzer-War-
tung dürfen nicht durch Kinder ohne Beaufsichtigung
durchgeführt werden. Kinder dürfen sich unter anderem
weder auf das Gerät stellen oder setzen.
Aus Sicherheitsgründen raten wir als Hersteller drin-
gend, dass Kinder, gleich welchen Alters, nicht mit dem Ge-
rät umgehen. Kinder, gleich welchen Alters, können die Ge-
fahren, die von diesem Gerät ausgehen, definitiv nicht
kennen oder verstehen. Bewahren Sie das Gerät für diesen
Personenkreis unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen ver-
wendet werden. Es besteht Erstickungsgefahr.

WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögli-
che Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder
andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
01_Twinfinity_de.book Seite 6 Mittwoch, 3. August 2011 10:46 10

7
Sicherheitshinweise
DE
1.4 zur bestimmungsge-
mäßen Verwendung
Der Bodenstaubsauger darf nur im Haushalt eingesetzt
werden. Er ist für eine gewerbliche Nutzung nicht geeignet.
Verwenden Sie den Bodenstaubsauger ausschließlich
für das Reinigen von normal verschmutzten Böden und
Teppichen.
Jede weitere Verwendung gilt als nicht bestimmungsge-
mäß und ist untersagt.
Verboten ist insbesondere:
Das Saugen von:
- Haaren, Fingern und anderen Körperteilen. Sie könn-
ten eingezogen und verletzt werden.
- Kleidungsstücken (z. B. Schuhbändern, Schals etc.).
Sie könnten eingezogen werden und Verletzungen
hervorrufen.
- Wasser und anderen Flüssigkeiten, insbesondere
feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im
Inneren kann zum Kurzschluss führen.
- Tonerstaub (für Laserdrucker, Kopierer etc.). Es be-
steht Brand- und Explosionsgefahr.
- glühender Asche, brennenden Zigaretten oder
Streichhölzern. Es kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln etc.
Dadurch kann das Gerät beschädigt werden.
- Gips, Zement, feinstem Bohrstaub, Schminke etc.
Dadurch kann das Gerät beschädigt werden.
Die Verwendung in der Nähe von explosiven oder leicht
entzündlichen Stoffen. Es besteht Brand- oder Explosions-
gefahr.
Die Verwendung im Freien. Es besteht die Gefahr, dass
Regen und Schmutz das Gerät zerstören.
Das Hineinstecken von Gegenständen in die Öffnungen
des Gerätes. Es könnte überhitzen.
Unsere (Mini-) Turbobürste dient ausschließlich
zum Saugen unempfindlicher Untergründe. Reinigen
Sie niemals Böden oder Gegenstände mithilfe der (Mini-)
Turbobürste, die Sie nicht bedenkenlos mit einer konventi-
onellen Bürste reinigen würden. Reinigen Sie folglich nie-
mals empfindliche oder gar polierte Bodenbeläge mithilfe
der (Mini-) Turbobürste. Verzichten Sie ebenso darauf, Mö-
bel, empfindliche Teppiche, Polster und Bezüge sowie jeg-
liche Stoffe mit empfindlicher Textur mithilfe der (Mini-) Tur-
bobürste zu reinigen. Sehen Sie im Zweifel davon ab, die
(Mini-) Turbobürste einzusetzen. Beachten Sie in jedem
Fall die Reinigungs- und Pflegehinweise der jeweiligen
Hersteller.
01_Twinfinity_de.book Seite 7 Mittwoch, 3. August 2011 10:46 10

8
Sicherheitshinweise
1.5 zur Stromversorgung Das Gerät wird mit elektrischem Strom betrieben, dabei
besteht grundsätzlich die Gefahr eines elektrischen
Schlags. Achten Sie daher besonders auf Folgendes:
- Fassen Sie den Stecker nie mit nassen Händen an.
- Wenn Sie den Stecker aus der Steckdose herauszie-
hen wollen, ziehen Sie immer direkt am Stecker. Zie-
hen Sie niemals am Stromkabel, es könnte reißen.
- Achten Sie darauf, dass das Stromkabel nicht ge-
knickt, eingeklemmt, überfahren wird oder mit Hitze-
quellen in Berührung kommt.
- Verwenden Sie nur Verlängerungskabel, die für die
Leistungsaufnahme des Gerätes ausgelegt sind.
- Tauchen Sie das Gerät niemals in Wasser oder ande-
re Flüssigkeiten und halten Sie es von Regen und
Nässe fern.
- Betreiben Sie das Gerät nur, wenn die auf dem Ty-
penschild angegebene elektrische Spannung mit der
Spannung Ihrer Steckdose übereinstimmt. Falsche
Spannung kann das Gerät zerstören.
- Wenn die Anschlussleitung dieses Gerätes beschä-
digt wird, muss sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdungen zu vermeiden.
1.6 bei defektem Gerät Betreiben Sie niemals ein defektes Gerät oder ein Ge-
rät mit einem defekten Stromkabel. Es besteht erhebliches
Verletzungsrisiko.
Geben Sie ein defektes Gerät zur Reparatur an einen
Fachhändler oder den RoyalAppliance-Kundendienst. Ad-
resse ZSeite 19, „Garantie“.
01_Twinfinity_de.book Seite 8 Mittwoch, 3. August 2011 10:46 10

9
Auspacken und Montieren
DE
2 Auspacken und Montieren
2.1 Auspacken 1. Packen Sie das Gerät und alle Zubehörteile aus.
2. Überprüfen Sie den Inhalt auf Vollständigkeit und Un-
versehrtheit. Informationen zum Lieferumfang ZSeite
4, „Übersicht über Ihren Twinfinity“.
2.2 Montieren
1. Stecken Sie das Ende des Saugschlauchs mit der Ent-
riegelung (Abb. 2/1) nach oben in die Aufnahmeöff-
nung, bis die Verriegelung hör- und spürbar einrastet.
2. Stecken Sie den Handgriff (Abb. 3/1) in das obere Ende
des Teleskoprohrs (Abb. 3/2).
3. Stecken Sie die Bodendüse (Abb. 3/3) auf das untere
Ende des Teleskoprohrs (Abb. 3/4).
4. Stellen Sie die Länge des Teleskoprohrs ein. Drücken
Sie dazu die Teleskoprohr-Arretierung (Abb. 4) nach
unten. Ziehen Sie dann das Teleskoprohr auf die ge-
wünschte Länge. Zum Verriegeln lassen Sie die Teles-
koprohr-Arretierung beim Ziehen los. Sie hören ein
deutliches Klicken.
Ihr Bodenstaubsauger ist jetzt einsatzbereit.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden
Sie sich umgehend an Ihren Händler.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich in
der Originalverpackung, damit es keinen Schaden
nimmt. Heben Sie dazu die Originalverpackung auf.
Entsorgen Sie nicht mehr benötigtes Verpackungsmate-
rial gemäß den in Ihrem Land geltenden Vorschriften.
WARNUNG:
Verletzungsgefahr! Montieren Sie das Gerät nur, wenn
der Stecker aus der Steckdose gezogen ist. Anderenfalls
kann das Gerät anlaufen und Körperteile, Haare oder
Kleidungsstücke können eingezogen werden.
HINWEIS:
Eventuell ist es erforderlich, etwas fester zu drücken.
2
3
4
01_Twinfinity_de.book Seite 9 Mittwoch, 3. August 2011 10:46 10

10
Auspacken und Montieren
2.3 Weitere Düsen (Zube-
hör) verwenden
Neben der soeben montierten Bodendüse können Sie den
Funktionsumfang Ihres Bodenstaubsaugers mit weiteren
Düsen wie folgt erweitern:
Als Zubehör sind im Lieferumfang enthalten:
-Möbelbürste (Abb. 5/1)
Zum Saugen empfindlicher Oberflächen.
-Fugendüse (Abb. 5/2)
Zum Saugen schwer zugänglicher Stellen.
-Polsterdüse (Abb. 5/3)
Zum schonenden Saugen von Polstermöbeln.
Optional erhältlich sind weiterhin:
-Turbobürste (Abb. 6/1)
Zur Tiefenreinigung von Teppichen mittels rotieren-
dem Bürstenkopf.
-Parkettbürste (Abb. 6/2)
Zum Absaugen besonders empfindlicher Oberflä-
chen (z. B. Parkett, Laminat) mittels langer, weicher
Borsten.
Zum Aufsetzen der Düsen gehen Sie wie folgt vor:
1. Schalten Sie das Gerät aus und ziehen Sie den Stecker
aus der Steckdose.
2. Ziehen Sie die vorhandene Düse vom Teleskoprohr ab.
3. Stecken Sie die gewünschte Düse auf das untere Ende
des Teleskoprohrs (Abb. 7/1) oder bei Bedarf direkt auf
den Handgriff (Abb. 8/1).
4. Befestigen Sie nicht mehr benötigte Düsen, soweit
möglich, in der Zubehörhalterung (Abb. 1/3).
HINWEIS:
Bei der Verwendung der Turbobürste entsteht durch die
hohe Drehzahl der Bürste ein lautes Geräusch.
WARNUNG:
Verletzungsgefahr! Montieren Sie Düsen nur, wenn der
Stecker aus der Steckdose gezogen ist. Anderenfalls
kann das Gerät anlaufen und Körperteile, Haare oder
Kleidungsstücke können eingezogen werden.
ACHTUNG:
Beim Einsatz des Bodenstaubsaugers ohne aufge-
steckte Düse besteht erhöhte Gefahr, Gegenstände ver-
sehentlich einzusaugen.
5
6
7
8
01_Twinfinity_de.book Seite 10 Mittwoch, 3. August 2011 10:46 10

11
Bedienung
DE
3 Bedienung
3.1 Staubsaugen
1. Stecken Sie die gewünschte Düse auf, ZKapitel 2.2,
„Montieren“ bzw. ZKapitel 2.3, „Weitere Düsen
(Zubehör) verwenden“.
2. Ziehen Sie das Stromkabel bis zur gelben Markierung
(Abb. 9/1) heraus.
3. Stecken Sie den Stecker in eine Steckdose mit Schutz-
kontakt.
4. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schal-
ter (Abb. 10/1) ein. Die grüne Kontollleuchte leuchtet.
5. Stellen Sie je nach Bodenbelag den Umschalter „Tep-
pich/Hartboden“ (Abb. 11/1) ein:
-Hartboden (Abb. 11/a)
Laminat, Fliesen, PVC etc.
-Teppich (Abb. 11/b)
Lang- und kurzflorige Teppiche, Läufer etc.
WARNUNG:
Verletzungsgefahr! Ein beschädigtes Gerät darf nicht
verwendet werden. Prüfen Sie den Bodenstaubsauger
und das Stromkabel vor jeder Benutzung.
ACHTUNG:
Verwenden Sie den Bodenstaubsauger nur, wenn alle
Filter intakt, trocken und korrekt eingesetzt sind. Stellen
Sie sicher, dass keine Öffnungen verstopft sind. Ande-
renfalls kann der Staubsauger beschädigt werden.
HINWEIS:
Ihr Bodenstaubsauger besitzt einen Überhitzungsschutz.
Er schaltet sich bei Überhitzung automatisch ab. Ist dies
der Fall, schalten Sie das Gerät am Ein-/Aus-Schalter
(Abb. 10/1) aus und ziehen Sie den Stecker aus der
Steckdose. Beseitigen Sie die Ursache der Überhitzung
(z. B. verstopfte Saugwege). Warten Sie ca. 45 Minuten.
Das abgekühlte Gerät können Sie wieder einschalten.
WARNUNG:
Gefahr eines elektrischen Schlags! Falls die rote Markie-
rung (Abb. 9/2) sichtbar ist, ziehen Sie das Kabel mithilfe
der Kabelaufrolltaste (Abb. 10/2) wieder bis zur gelben
Markierung ein. Anderenfalls kann das Kabel abreißen.
9
10
11
01_Twinfinity_de.book Seite 11 Mittwoch, 3. August 2011 10:46 10

12
Bedienung
6. Ziehen Sie den Bodenstaubsauger zum Saugen wie ei-
nen Schlitten hinter sich her. Beachten Sie die entspre-
chenden Empfehlungen der Bodenbelaghersteller.
3.2 Ausschalten und
Stromkabel aufrollen
1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-
Schalter (Abb. 13/1) aus und ziehen Sie den Stecker
aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drücken Sie die Kabelaufrolltaste (Abb. 13/2), um das
Stromkabel einzuziehen.
3.3 Transportieren und
Aufbewahren
Zum Transport können Sie den Bodenstaubsauger am
Tragegriff (Abb. 1/7) tragen.
Zum Abstellen oder bei Arbeitspausen können Sie den
Parkhaken in die Parkhalterung einhängen (Abb. 14).
Es empfiehlt sich, vorher das Teleskoprohr einzufahren.
Zum Lagern über einen längeren Zeitraum entleeren
Sie den Staubbehälter ZKapitel 4.1, „Staubbehälter leeren“
und entsorgen Sie seinen Inhalt ordnungsgemäß.
Lagern Sie das Gerät stets kühl, trocken und für Kinder
unzugänglich.
HINWEIS:

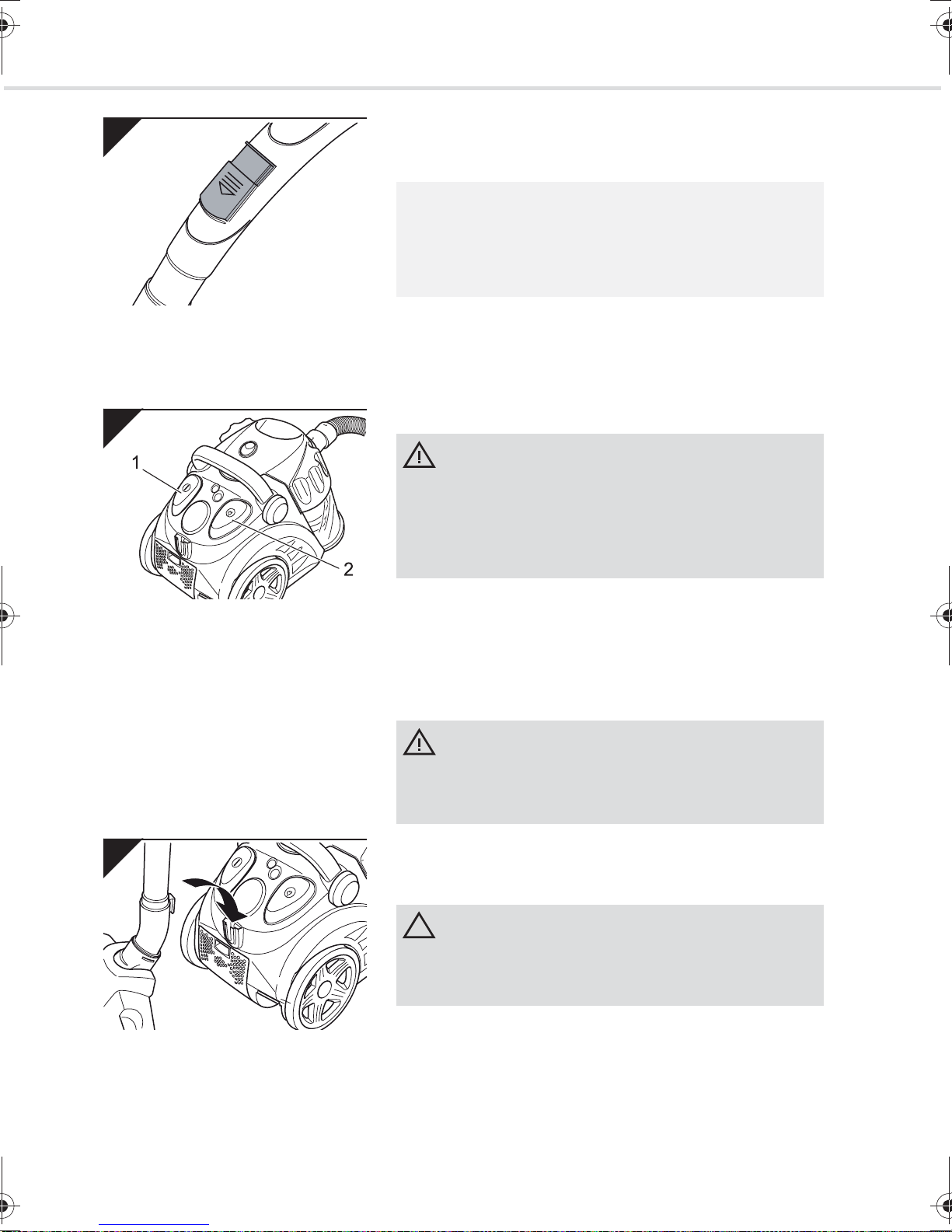

Mit dem Nebenluftregler (Abb. 12) können Sie die Saug-
leistung schnell reduzieren, wenn weniger Saugleistung
benötigt wird oder z. B. um eingesaugte Gegenstände
wieder freizugeben.
12
WARNUNG:
Verletzungsgefahr! Beim unkontrollierten Einziehen des
Stromkabels kann dieses umherschlingern, zur Stolper-
falle werden oder Gegenstände umreißen. Behalten Sie
daher den Stecker in der Hand und führen Sie ihn beim
Einziehen des Stromkabels mit.
13
WARNUNG:
Verletzungsgefahr! Schalten Sie das Gerät in Arbeits-
pausen aus und beachten Sie die Hinweise unter
ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wärmequellen ab
(z. B. Heizung, Ofen). Vermeiden Sie direkte Sonnenein-
strahlung. Die Hitze kann das Gerät beschädigen.
14
01_Twinfinity_de.book Seite 12 Mittwoch, 3. August 2011 10:46 10

13
Wartung
DE
4 Wartung

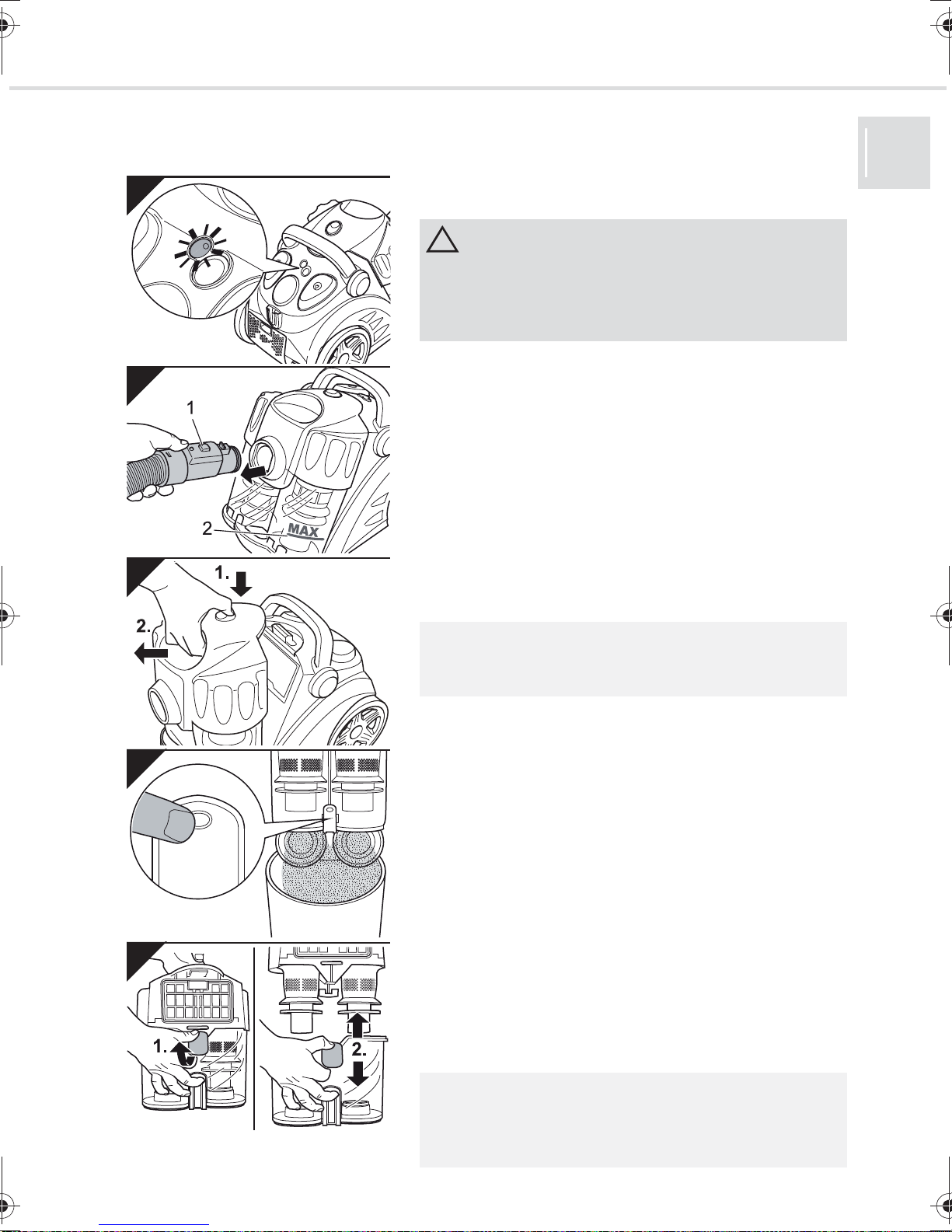

4.1 Staubbehälter leeren Entleeren Sie den Staubbehälter spätestens dann,
wenn die rote Kontrollleuchte (Abb. 15) leuchtet oder die
MAX-Markierung (Abb. 16/2) erreicht ist.
1. Entriegeln Sie den Saugschlauch an dessen Entriege-
lung (Abb. 16/1) und ziehen Sie diesen ab.
2. Entnehmen Sie den Staubbehälter, indem Sie ihn ent-
riegeln (Abb. 17/1.) und anschließend abklappen
(Abb. 17/2.).
3. Entleeren Sie den Staubbehälter entweder
Durch Abklappen der Bodenplatte (Abb. 18):
- Halten Sie den Staubbehälter hierfür erst tief über ei-
nen Mülleimer.
- Entriegeln Sie die Bodenplatte (Abb. 18).
oder
Durch Abnehmen der Zykloneinheit (Abb. 19):
- Entriegeln Sie die Zykloneinheit wie abgebildet
(Abb. 19/1.).
- Trennen Sie die Zykloneinheit vom Auffangbehälter
(Abb. 19/2.).
- Entleeren Sie den Auffangbehälter in einen Mülleimer.
ACHTUNG:
Bevor Sie den Staubbehälter leeren, schalten Sie das
Gerät aus und beachten Sie die Hinweise unter ZKapitel
3.2, „Ausschalten und Stromkabel aufrollen“. So vermei-
den Sie, dass Staub das Gerät zerstört.
HINWEIS:
Gehen Sie beim Entnehmen des Staubbehälters vorsich-
tig vor, damit kein Staub austreten kann.
HINWEIS:
Den Inhalt des Staubbehälters können Sie im normalen
Hausmüll entsorgen, solange er keinen für den Hausmüll
verbotenen Schmutz enthält.
15
16
17
18
19
01_Twinfinity_de.book Seite 13 Mittwoch, 3. August 2011 10:46 10

14
Wartung
4. Entfernen Sie Staubrückstände, die sich eventuell noch
im Staubbehälter und in den Zyklonen befinden.
5. Klappen Sie die Bodenplatten wieder an bzw. setzen
Sie die Zykloneinheit mit festem Druck wieder auf. Die
Elemente rasten deutlich hörbar ein.
6. Prüfen Sie die Elemente auf festen Sitz und Halt.
7. Kontrollieren Sie bei dieser Gelegenheit sogleich die
Motorschutzfilter ZSeite 16, „Dual-Motorschutzfilter
reinigen“.
8. Setzen Sie den Staubbehälter wieder in seine Aufnah-
me. Er muss hör- und spürbar einrasten.
9. Schließen Sie den Saugschlauch wieder an.
4.2 Gehäuse reinigen
Reinigen Sie das Gehäuse ausschließlich mit einem
leicht angefeuchteten Tuch.
4.3 Grundsätzliches zu
den Filtern
Ihr Bodenstaubsauger besitzt die folgenden 3 Filter:
- Dual-Motorschutzfilter (Abb. 21/1, 2)
- Hygiene-Ausblasfilter (Abb. 21/3)
Die Filter können nach einiger Zeit verschmutzen und müs-
sen daher regelmäßig kontrolliert werden:
Halten Sie die unten angegebenen Kontrollintervalle
ein.
Beseitigen Sie Verschmutzungen wie nachfolgend be-
schrieben.
Ersetzen Sie beschädigte oder verformte Filter hinge-
gen umgehend.
ACHTUNG:
Die Zykloneinheit darf keinesfalls mit Wasser in Kontakt
kommen. Anderenfalls verkleben anhaftende Verunreini-
gungen die Zykloneinheit.
20
WARNUNG:
Verletzungsgefahr! Bevor Sie das Gerät reinigen, schal-
ten Sie es aus und ziehen Sie den Stecker ZKapitel 3.2,
„Ausschalten und Stromkabel aufrollen“. Anderenfalls
kann das Gerät anlaufen und Körperteile, Haare oder
Kleidungsstücke können eingezogen werden.
ACHTUNG:
Verwenden Sie keine Reinigungsmittel, Scheuermittel oder
Alkohol, da diese das Gehäuse beschädigen können.
21
01_Twinfinity_de.book Seite 14 Mittwoch, 3. August 2011 10:46 10

15
Wartung
DE
4.4 Hygiene-Ausblasfilter
reinigen
Der Hygiene-Ausblasfilter filtert feinste Partikel aus der
ausgeblasenen Luft.
Kontrolle: Kontrollieren Sie den Hygiene-Ausblasfilter
regelmäßig, spätestens jedoch alle 3 – 6 Monate.
Reinigung: Sollten Sie bei der Kontrolle erkennen, dass
der Filter verschmutzt ist, reinigen Sie diesen wie nach-
folgend beschrieben:
1. Schalten Sie das Gerät aus.
2. Drücken Sie die Entriegelung der Ausblasfilter-Abde-
ckung herunter (Abb. 22/1.).
3. Klappen Sie die Ausblasfilter-Abdeckung ab (Abb. 22/
2.).
4. Entnehmen Sie den Hygiene-Ausblasfilter an der dafür
vorgesehenen Zunge (Abb. 23/A).
5. Reinigen Sie den Hygiene-Ausblasfilter durch Ausklop-
fen über einem Mülleimer. Sollte dies nicht genügen,
bürsten Sie Verschmutzungen mit einer weichen Bürste,
beispielsweise der mitgelieferten Möbelbürste, aus.
Sollte die Trockenreinigung nicht ausreichen, spülen Sie
den Filter im Anschluss mit klarem, kaltem Wasser aus.
6. Setzen Sie den gereinigten Hygiene-Ausblasfilter mit
der breiten Kante nach oben wieder ein (Abb. 23/B).
Drücken Sie ihn fest nach hinten, bis er vollständig in
seiner Konsole sitzt.
7. Setzen Sie die Ausblasfilter-Abdeckung zuerst unten an
(Abb. 24/1.) und klappen Sie sie dann heran (Abb. 24/
2.), bis sie hör- und spürbar einrastet (Abb. 24/3.).
ACHTUNG:
Der Filter ist waschbar, jedoch weder spülmaschinen-
noch waschmaschinentauglich. Verwenden Sie außer-
dem zur Reinigung keine Reinigungsmittel. Lassen Sie
das Filterelement nach der Reinigung ca. 24 Stunden bei
Raumtemperatur trocknen. Setzen Sie es erst wieder
ein, wenn es vollkommen trocken ist.
HINWEIS:
Achten Sie darauf, dass der Hygiene-Ausblasfilter stets
korrekt sitzt und die Ausblasfilter-Abdeckung vollständig
eingerastet ist, da die Ausblasluft anderenfalls unzurei-
chend gefiltert wird.
22
23
24
01_Twinfinity_de.book Seite 15 Mittwoch, 3. August 2011 10:46 10

16
Wartung
4.5 Dual-Motorschutzfilter
reinigen
Der Dual-Motorschutzfilter verhindert, dass größere Par-
tikel den Motor zerstören.
Kontrolle: Kontrollieren Sie den Dual-Motorschutzfilter
jedes Mal, wenn Sie den Staubbehälter leeren.
Reinigung: Sollten Sie bei der Kontrolle erkennen, dass
der Filter verschmutzt ist, reinigen Sie diesen wie nach-
folgend beschrieben. Der Filter sollte jedoch spätestens
alle 3 – 6 Monate gereinigt werden.
1. Schalten Sie das Gerät aus und entnehmen Sie den
Staubbehälter, wie unter ZKapitel 4.1, „Staubbehälter
leeren“, Schritte 1 – 2 beschrieben.
2. Entnehmen Sie den Motorschutzfilter samt Filterhalter
an der dafür vorgesehenen Zunge aus seiner Konsole
direkt vor dem Motor (Abb. 25).
3. Entnehmen Sie den Motorschutz-Vorfilter samt Filter-
halter an der dafür vorgesehenen Zunge aus dem
Staubbehälter (Abb. 26).
4. Trennen Sie die Motorschutzfilter-Elemente (Abb. 27/1)
vom Filterhalter (Abb. 27/2) über einem Mülleimer.
5. Spülen Sie beide Filterelemente von Hand mit klarem,
kaltem Wasser gründlich aus.
6. Falls eines der Filterelemente beschädigt oder verformt
sein sollte, ersetzen Sie es durch ein neues, ZKapitel
6.1, „Zubehör- und Ersatzteilliste“.
7. Falls der neue Motorschutzfilter zu groß ist, legen Sie den
gebrauchten Motorschutzfilter auf den neuen Zuschnitt-
Motorschutzfilter auf. Zeichnen Sie die Umrisse an und
schneiden Sie den Motorschutzfilter passend aus.
8. Setzen Sie die gereinigten/neuen Motorschutzfiltere in
ihre Filterhalter ein.
9. Setzen Sie den Motorschutzfilter samt Filterhalter lage-
richtig in seine Konsole ein (Abb. 28, das Gitter des Fil-
terhalters darf nicht sichtbar sein).
10. Setzen Sie den Motorschutz-Vorfilter samt Filterhalter la-
gerichtig in seine Aufnahme im Staubbehälter ein
(Abb. 29, das Gitter des Filterhalters muss sichtbar sein).
11. Setzen Sie den Staubbehälter wieder ein. Er muss hör-
bar einrasten.
ACHTUNG:
Die Filterelemente sind waschbar, jedoch weder spülma-
schinen- noch waschmaschinentauglich. Verwenden Sie
außerdem zur Reinigung keine Reinigungsmittel oder
Bürsten. Lassen Sie die Filterelemente anschließend ca.
24 Stunden bei Raumtemperatur trocknen. Setzen Sie
sie erst wieder ein, wenn diese vollkommen trocken sind.
25
26
27
28
29
01_Twinfinity_de.book Seite 16 Mittwoch, 3. August 2011 10:46 10

17
Problembehebung
DE
5 Problembehebung
Bevor Sie Ihren zuständigen Royal-Vertragshändler, Royal-Servicepartner oder Ihren Fachmarkt
kontaktieren, überprüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbst beseitigen
können.
WARNUNG:
Verletzungsgefahr! Verwenden Sie niemals ein defektes Gerät! Bevor Sie auf Problemsuche
gehen, schalten Sie das Gerät aus und ziehen Sie den Stecker, ZKapitel 3.2, „Ausschalten und
Stromkabel aufrollen“.
Problem mögliche Ursache Lösung
Gerät lässt sich
nicht einschalten
Stecker ist nicht eingesteckt. Stecken Sie den Stecker in eine Steckdose
und schalten Sie das Gerät ein, ZKapitel
3.1, „Staubsaugen“.
Steckdose führt keinen Strom. Testen Sie den Bodenstaubsauger an einer
anderen Steckdose, bei der Sie sicher sind,
dass diese Strom führt.
Stromkabel ist beschädigt. Lassen Sie das Kabel durch den Royal Ap-
pliance-Kundendienst ersetzen, Adresse
ZSeite 19, „Garantie“.
Gerät hört plötz-
lich auf zu saugen
Überhitzungsschutz hat ange-
sprochen (möglicherweise auf-
grund verstopfter Saugwege, ver-
schmutzte Filter o. Ä.)
Schalten Sie das Gerät aus und ziehen Sie
den Stecker aus der Steckdose. Beseitigen
Sie die Ursache der Überhitzung (z. B. ver-
stopfte Saugwege, verschmutzte Filter
o. Ä.). Warten Sie ca. 45 Minuten. Das ab-
gekühlte Gerät können Sie wieder einschal-
ten.
rote Kontrollleuch-
te leuchtet
Staubbehälter ist überfüllt. Leeren/Reinigen Sie den Staubbehälter.
Düse, Teleskoprohr oder Saug-
schlauch sind verstopft.
Entfernen Sie die Verstopfung. Benutzen
Sie dazu falls erforderlich einen langen
Holzstab (z. B. einen Besenstiel).
Filter ist verschmutzt. Reinigen Sie den entsprechenden Filter,
ZKapitel 4.5, „Dual-Motorschutzfilter
reinigen“ bzw. ZKapitel 4.4, „Hygiene-
Ausblasfilter reinigen“.
Saugergebnis ist
trotz einwandfrei-
er Funktion nicht
zufriedenstellend
Aufgesteckte Düse ist dem Unter-
grund nicht angemessen.
Düse wechseln ZKapitel 2.3, „Weitere
Düsen (Zubehör) verwenden“.
Umschalter „Teppich/Hartboden“
steht in dem Belag nicht ange-
messener Stellung.
Passen Sie die Stellung des Umschalters
„Teppich/Hartboden“ an den Bodenbelag
an, ZKapitel 3.1, „Staubsaugen“, Schritt 4.
Gerät läuft unge-
wöhnliches laut
Eingesaugte Partikel versperren
den Luftweg.
Entfernen Sie die Partikel. Benutzen Sie
dazu falls erforderlich einen langen Holzstab
(z. B. einen Besenstiel).
HINWEIS:
Wenn Sie das Problem mit Hilfe dieser Tabelle nicht beheben konnten, kontaktieren Sie die Ser-
vice-Hotline oder den Royal Kundenservice ZSeite 19, „Garantie“.
01_Twinfinity_de.book Seite 17 Mittwoch, 3. August 2011 10:46 10

18
Ersatzteile und Entsorgung
6 Ersatzteile und Entsorgung
6.1 Zubehör- und Ersatzteilliste
6.2 Bezugsquellen
Zubehör und Ersatzteile können nachbestellt werden:
per Telefon: [phone]*
(*0,14 €/Minute aus dem deutschen Festnetz; deutscher Mobilfunkhöchstpreis 0,42 €/Minute)
per E-Mail: [e-mail]
per Fax oder per Post: ZSeite 116, „International Service“
über unseren Onlineshop auf: www.dirtdevil.de
oder über eine der folgenden Firmen:
6.3 Entsorgung
Entsorgen Sie das Gerät entsprechend den in Ihrem Land geltenden Umweltschutzvor-
schriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt
werden. Nutzen Sie stattdessen die örtlichen Sammelstellen zur Rückgabe von Altge-
räten. Die verwendeten Filter sind aus umweltverträglichen Materialien hergestellt. Sie
können diese im Hausmüll entsorgen.
Artikel-Nr. Beschreibung Inhalt
5040001 Dual-Motorschutzfilter 2 Schaumstoff-Motorschutzfilter
5040002 Hygiene-Ausblasfilter 1 Hygiene-Ausblasfilter
M203-4 Parkettbürste 1 Parkettbürste
M208-8 Turbobürste 1 Turbobürste
Service-Versand
Ina Riedmüller
Frankenstraße 34
89233 Neu-Ulm
Deutschland
Tel.: +49 - 1805 15 85 08*
Fax: +49 - 7307 - 41 56
[e-mail]
Service Center Feuerbach KG
Corneliusstr. 75
40215 Düsseldorf
Deutschland
Tel.: +49 - 1805 15 85 08*
Fax: +49 - 211 - 37 04 97
[e-mail]
www.dirtdevil-service.de
(*0,14 €/Minute aus dem deutschen Festnetz; (deutscher Mobilfunkhöchstpreis 0,42 €/Minute)
01_Twinfinity_de.book Seite 18 Mittwoch, 3. August 2011 10:46 10

19
Garantie
DE
7 Garantie
7.1 Garantiebedingungen
Wir übernehmen für das von uns vertriebene Gerät die gesetzlich vorgeschriebene Gewähr-
leistung von 24 Monaten ab Kaufdatum.
Innerhalb dieser Gewährleistungsfrist beseitigen wir nach unserer Wahl durch Reparatur oder Aus-
tausch des Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum
Umtausch des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder Herstellungs-
fehlern beruhen. Von der Gewährleistung sind Schäden ausgenommen, die auf unsachgemäßen
Gebrauch (Betrieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen,
Bruch etc.) zurückzuführen sind, normaler Verschleiß und Mängel, die den Wert oder die
Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen.
Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Verwendung anderer als original
RoyalAppliance-Ersatzteile erlischt die Garantie. Verschleißteile fallen nicht unter die Garantie und
sind deshalb kostenpflichtig!
Die Gewährleistung tritt nur in Kraft, wenn das Kaufdatum durch Stempel und Unterschrift des Händ-
lers auf der Garantiekarte bestätigt ist oder eine Rechnungskopie dem eingeschickten Gerät bei-
liegt. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch
ein Anspruch auf eine neue Garantie!
7.2 Im Garantiefall
Versenden Sie das Gerät mit entleertem Staubbehälter und einer kurzen Fehlerbeschreibung in
Blockschrift. Versehen Sie das Anschreiben mit dem Vermerk „Zur Garantie“. Senden Sie es zusam-
men mit der Garantiekarte oder einer Rechnungskopie an folgende Adresse:
Royal Appliance International GmbH
Abt. Kundenservice
Jagenbergstraße 19
41468 Neuss
Germany
Tel.: +49 (0) 180 / 501 50 50*
Fax: [phone]
[email protected]
www.dirtdevil.de
*0,14 €/Minute aus dem deutschen Festnetz
(deutscher Mobilfunkhöchstpreis 0,42 €/Minute)
0180 501 50 50 *
In Deutschland stehen wir Ihnen
für Fragen, Anregungen oder bei
Problemen gerne zur Verfügung.
Mo.-Fr. 8-20 Uhr
*0,14€/Min. aus dem deutschen Festnetz
(deutscher Mobilfunkhöchstpreis 0,42€/Min.)
SERVICE-HOTLINE
01_Twinfinity_de.book Seite 19 Mittwoch, 3. August 2011 10:46 10

20
Overview of your Twinfinity
D
Overview of your Twinfinity
Thank you!
We thank you for buying the Twinfinity and wish you many happy hours with your appliance!
Parts/scope of delivery (Fig. 1)
optional accessories:
Parquet brush (Fig. 6)
Turbo brush (Fig. 6)
Technical data
Technical and design specifications may be changed in the course of continuous product improvement.
© Royal Appliance International GmbH
1Floor nozzle
2Telescopic tube catch
3Accessory bracket
4Telescopic tube
5Bypass vent
6Suction hose
7Carrying-handle
8Suction hose release catch
9Dust container
10 Parking-hook
11 "Carpet/hard floor" switch
12 Dust container release catch
13 Control lights
- red: "Container FULL"
- green: "Appliance ON"
14 Cable retraction button
15 Parking bracket
16 Power cord with plug
17 Exhaust filter cover
18 On/Off switch
19 Furniture brush
20 Crevice nozzle
21 Upholstery nozzle
Type of appliance : Multi-cyclone cylinder vacuum cleaner
Model : Twinfinity
[M5040 (-0/-1/.../-8/-9)]
[M5049 (-0/-1/.../-8/-9)]
Voltage : 220...240 V~, 50 Hz
Power : 1400 W nom - 1600 W max
Dust container capacity : 2.5 litre
Filters : Double motor protection filter,
Hygienic exhaust filter
Power cord length : approx. 6 m
Weight : approx. 7 kg
02_Twinfinity_gb.book Seite 20 Dienstag, 2. August 2011 7:29 19
