Disty base duo plus User manual

distybaseduo/duoplus/duoexant
Bedienungsanleitung
Operating instructions
D
GB

Sicherheitshinweise
Sicherheitshinweise
Bitte beachten Sie folgende Sicherheitshinweise:
• Die distybase duo/duo plus/duo exant erfüllt die gesetzlichen
Bestimmungen für Telekommunikations-Einrichtungen. Sie dürfen die
Montage selbst vornehmen. Das Gehäuse darf nicht geöffnet werden.
Durch unbefugtes Öffnen des Gehäuses und unsachgemäße
Reparaturen können Gefahren für den Benutzer entstehen und der
Garantieanspruch erlischt.
• An die distybase duo/duo plus/duo exant dürfen nur Geräte
angeschlossen werden, die SELV-Spannung (Sicherheits-
Kleinspannungs-Stromkreis) liefern und/oder der ETS 300 047
entsprechen. Der bestimmungsgemäße Gebrauch von zugelassenen
Geräten erfüllt diese Vorschrift.
•Lassen Sie keine Flüssigkeit in das Innere der distybase duo/duo plus/
duo exant eindringen, da sonst elektrische Schläge oder Kurzschlüsse
die Folge sein könnten.
•Während eines Gewitters dürfen Sie die distybase duo/duo plus/
duo exant nicht installieren und auch keine Leitungsverbindungen
stecken oder lösen.
• Die Antennenleitung darf weder geerdet noch mit Blitzschutzanlagen
verbunden werden.
• Die distybase duo/duo plus/duo exant ist nur für Anwendungen
innerhalb eines Gebäudes vorgesehen.
• Das Gerät ist zur Wandmontage vorgesehen und für eine Verwendung
als Tischgerät nicht geeignet.
•Verlegen Sie die Leitung so, dass niemand darauf treten oder darüber
stolpern kann.
• Bitte beachten Sie die Vorschriften für die Installation von Antennen.
•Bei Stromausfall bleiben alle Speicherinhalte ohne Änderung erhalten.
•Bei Stromausfall können Sie nicht telefonieren.

1
Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Wichtige Information..............................................................2
Anschlüsse und Bedienelemente........................................3
Hörtöne .....................................................................................4
1 Montage....................................................................................5
2Inbetriebnahme/Einbuchen der Mobilteile.......................7
3Programmierung .....................................................................8
3.1 Programmiermodus aktivieren..................................................8
3.2 Parametereinstellung im Programmiermodus.......................8
3.2.1 Rufzuordnung der Mobilteile....................................................9
3.2.2 Leitungszuordnung .....................................................................9
3.2.3 Berechtigungen..........................................................................10
3.2.4 Faxteilnehmer..............................................................................11
3.2.5 Mobilteil ausbuchen..................................................................11
3.2.6 Gesprächsübernahme (SBCT)...............................................12
3.2.7 Analoganschluss ........................................................................12
3.2.8 Durchwahl....................................................................................13
3.2.9 Anklopfen.....................................................................................14
3.2.10 Flashzeit........................................................................................15
3.2.11 CLIP...............................................................................................15
3.2.12 PIN ändern ..................................................................................16
3.2.13 Music on hold.............................................................................16
3.2.14 Sperrwerk.....................................................................................17
3.2.15 International/National Berechtigung.....................................18
3.2.16 Amtsholung .................................................................................19
3.2.17 Provider.........................................................................................19
3.2.18 Parameterabfrage......................................................................20
3.2.19 Parameter zurücksetzen ..........................................................20
3.2.20 distybase duo/duo plus/duo exant zurücksetzen .............21
3.3 Übersicht: Rufnummern und Kennziffern............................21
4Telefonieren ...........................................................................23
4.1 Extern telefonieren ....................................................................23
4.1.1 Kommende Gespräche............................................................23
4.1.2 Gehende Gespräche.................................................................24
4.2 Intern telefonieren .....................................................................25
Anhang
Technische Daten/Zulassung/CE-Zeichen/Reinigung

2Informationen
Wichtige Informationen
Die distybase duo/duo plus/duo exant dient als universelle Basisstation
für den Betrieb von Mobilteilen, die nach dem DECT/GAP Standard
arbeiten, sowie für die distybox 300/5000. Insgesamt besteht die
Möglichkeit zur Einbuchung von 8 Mobilteilen. Die distybase duo/
duo plus/duo exant kann an zwei analogen Telefonanschlüssen mit MFV
Wahlverfahren genutzt werden. In Verbindung mit einer eingebuchten
distybox 300/5000 besteht die Möglichkeit, analoge Endgeräte innerhalb
der Funkreichweite schnurlos mit dem Telefonnetz zu verbinden. Diese
„schnurlose Verlängerungsleitung“ erspart Ihnen aufwändige
Verkabelungsarbeiten für Ihre analogen Telefone, Faxgeräte,
Anrufbeantworter, Türsprechstellen oder Modem.
Die Version distybase duo plus besitzt zusätzlich einen Analoganschluss
zum Draht gebundenen Betrieb eines analogen Endgerätes, wie z.B.
Faxgerät, Anrufbeantworter oder Modem, für externe Verbindungen. Der
Analoganschluss ist für den Betrieb eines analogen Telefons wegen
eingeschränkter Leistungsmerkmale nur bedingt geeignet.
Die Version distybase duo plus kann optional mit einer Netzausfall
Schaltung ausgestattet sein. Bei Stromausfall wird dann die erste Leitung
auf den Analoganschluss umgeschaltet. Anrufe auf der ersten Leitung
kommen dann direkt am Analoganschluss an, es können ebenfalls
gehende Gespräche geführt werden. Bitte beachten Sie, dass in diesem
Falle ein Gerät benutzt werden muss, welches nicht von einer
zusätzlichen Stromversorgung abhängig ist.
Die distybase duo exant besitzt zusätzlich zu den integrierten Antennen
einen SMA-Antennenanschluss für eine externe Antenne. Dieser dient
zur Anschaltung einer DECT-Antenne, mit der die Reichweite der
distybase duo exant erhöht werden kann. Bei Nutzung der distybase duo
exant mit einer distybox 5000 ist in Abhängigkeit von den verwendeten
Antennen und den Umgebungsbedingungen die Überbrückung von bis
zu 9 km möglich, die distybox 300 ist in einer Entfernung von bis zu 50 m
innerhalb von Gebäuden und 300 m im Freifeld einsetzbar.
Die distybase duo/duo plus/duo exant ist im Lieferzustand für den Betrieb
an zwei analogen Telefonanschlüssen nach dem TBR 21 Standard mit
MFV Wahlverfahren und langer Flashzeit eingestellt!
Bei Einsatz der distybox 300/5000 muss diese zum Betrieb an einer
ISDN-Leitung eingestellt werden! Dazu stellen Sie im Programmiermodus
der distybox den Parameter 40 auf 2 ein.
HINWEIS

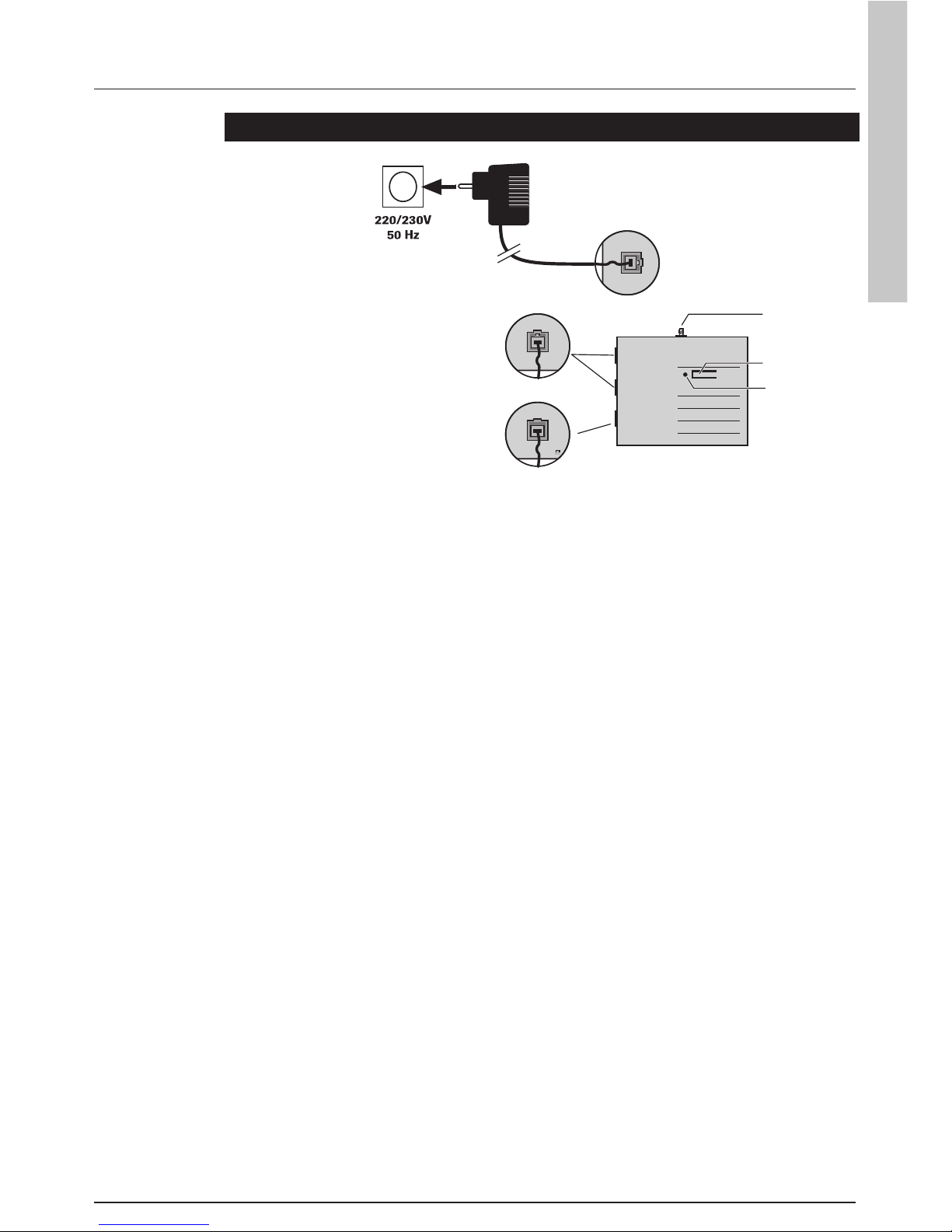

3Anschlüsse und Bedienelemente
Bedienungsanleitung
Anschlüsse und Bedienelemente
1Anschluss für die Stromversorgung
2Steckernetzgerät
Verwenden Sie nur das mitgelieferte Steckernetzgerät!
Vor Öffnen des Gehäuses unbedingt Steckernetzgerät ziehen!
3Leuchtanzeige (LED)
4Einbuch-Taster
5Anschlüsse für die Telefonleitungen
Die RJ 11 Buchsen sind auf den beiden mittleren Anschlüssen belegt
(Pin 3 und 4).
6Analoganschluss für Fax, Anrufbeantworter etc. (nur distybase
duo plus). Die RJ11 Buchse ist auf den beiden mittleren Anschlüssen
belegt (Pin 3 und 4).
7Antennenanschluss (nur distybase duo exant)
SMA-Antennenbuchse für den Anschluss einer externen Antenne.
Die Verwendung eines hochwertigen Antennenkabels und eine
möglichst geringe Kabellänge minimiert Leistungsverluste und
optimiert die Reichweite!
6
5
Anrufbeantworter, Faxgerät
Rückseite
Leitung 1 und 2
3
4
7
2 m
2 1
HINWEIS
HINWEIS

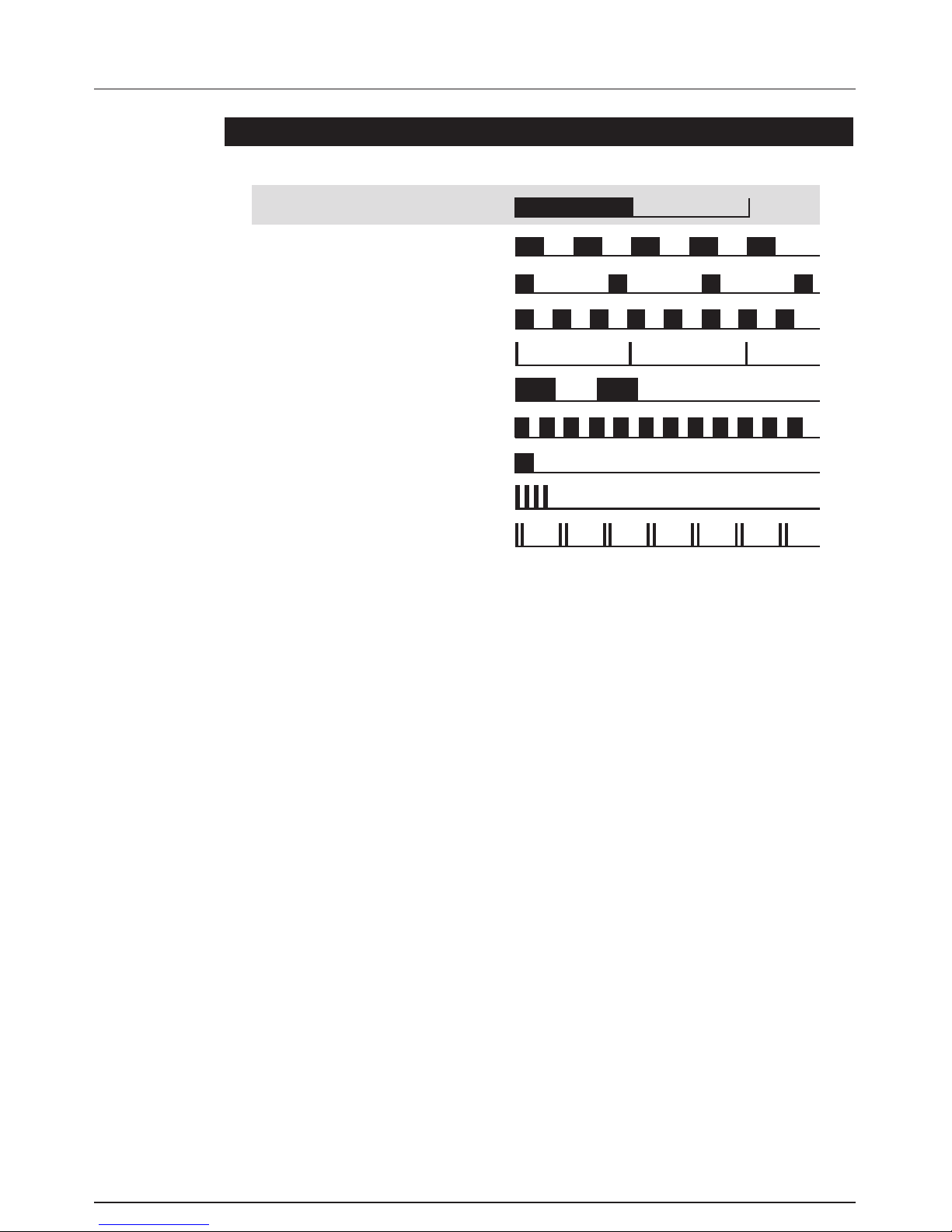

4Hörtöne
Besetztton
(1,0 s Ton, 1,0 s Pause)
Anklopfen
Halten/MOH
(0,02 s Ton, 6,0 s Pause)
(1,5 s Ton, 1,5 s Pause, wiederholt nach 7 s)
Durchwahlton
(0,02 s Ton, 0,02 s Pause, wiederholt nach 1,4 s)
Fehlerton
(0,8 s Ton, 0,5 s Pause)
Positiver Quittungston
Negativer Quittungston
(1,0 s Ton)
(0,2 s Ton, 0,2 s Pause)
Ton
Darstellung der Töne
Pause
Wählton
(1,2 s Ton, 1,2 s Pause, wiederholt nach 3 s)
Freiton
(1,0 s Ton, 4,0 s Pause)
Hörtöne (im Hörer oder Lautsprecher)

5
Bedienungsanleitung
Standort-
auswahl
Funk-
ausbreitung
1Montage
Die distybase duo/duo plus/duo exant ist für die Wandmontage in
geschlossenen Räumen ausgelegt. Beachten Sie dabei bitte, dass Sie das
Gerät nicht in unmittelbarer Nähe von anderen elektronischen Geräten
wie z. B. HiFi-Anlagen, Büromaschinen, SAT Receivern oder Mikro-
wellengeräten anbringen sollten. Sie vermeiden damit eine gegenseitige
Beeinflussung. Der Aufstellungsort sollte auch nicht in der Nähe von
Wärmequellen gewählt werden (z. B. Heizkörper oder direkte Sonnen-
einstrahlung). Das Steckernetzteil darf nicht an unzugänglichen Steck-
dosen betrieben oder durch Vorhänge oder ähnliches verdeckt werden.
Die distybase duo/duo plus/duo exant muss eine Funkverbindung zu den
eingebuchten Mobilteilen herstellen. Vor der endgültigen Festlegung des
Montage-Standortes prüfen Sie bitte, ob der von Ihnen gewünschte Ort
optimale Verbindungsqualität garantiert. Maßgeblich ist in diesem Fall
natürlich der Antennenstandort!
Aufgrund der digitalen Übertragung im benutzten Frequenzbereich kann
es, je nach den baulichen Gegebenheiten, auch innerhalb der
angegebenen Reichweite zu Abschattungen der Funkwellen kommen.
Hierdurch wird die Übertragungsqualität eingeschränkt. Schon eine
geringfügige Standortänderung der distybase duo, bei distybase duo
exant der Antenne, stellt oftmals die gewohnte Übertragungsqualität
wieder her.
1 Montage
Die folgenden Arbeitsschritte sind nötig, um die distybase duo/duo plus/
duo exant zu montieren:
1. Bohren Sie im Abstand von 60 mm zwei Löcher mit einem
Durchmesser von 6 mm in die Wand.
2. Setzen Sie die Dübel ein und drehen Sie
die Schrauben bis ca. 5 mm Abstand zur
Wand ein.
3. Verbinden Sie die externe Antenne mit
dem entsprechenden Anschluss (nur
distybase duo exant).
4. Verbinden Sie Ihr analoges Endgerät mit
dem Analoganschluss (nur distybase duo
plus)
60 mm
Wand-
befestigung

61 Montage
5. Verbinden Sie die distybase duo/duo plus/duo exant mit der
Stromversorgung.
6. Verbinden Sie Ihre analogen Telefonanschlüsse mittels der
beiliegenden Kabel mit der distybase duo/duo plus/duo exant.
7. Hängen Sie die distybase duo/duo plus/duo exant in die Schrauben
ein.

Bedienungsanleitung
2Inbetriebnahme/Einbuchen der Mobilteile
2Inbetriebnahme/Einbuchen der Mobilteile
Die Mobilteile müssen in die distybase duo/duo plus/duo exant
eingebucht werden, bevor sie benutzt werden können.
Bitte beachten Sie, dass nicht mehr als 8 Mobilteile in die distybase duo/
duo plus/duo exant eingebucht werden können.
Zum Einbuchen der Mobilteile gehen Sie wie folgt vor:
1. Verbinden Sie das Steckernetzgerät mit Ihrer distybase duo/
duo plus/duo exant. Stecken Sie das Steckernetzteil in eine Steckdose.
2. Während des Einbuchvorganges sollte sich das Mobilteil in der Nähe
der distybase duo/duo plus/duo exant bzw. der angeschlossenen
Antenne befinden.
3. Starten Sie die Einbuchprozedur an der distybase duo/duo plus/duo
exant, indem Sie den Einbuch-Taster solange gedrückt halten, bis die
LED zu blinken beginnt.
4. Starten Sie die Einbuchprozedur an Ihrem Mobilteil. Die Beschreibung
dieses Bedienablaufes finden Sie in der Anleitung Ihres Mobilteils oder
Ihrer distybox 300/5000. Als PIN bzw. Access Code (AC) benutzen
Sie „0000“.
5. Den erfolgreichen Abschluss des Einbuchvorganges erkennen Sie
daran, dass die LED erloschen ist. Das Mobilteil erhält automatisch die
nächste freie interne Rufnummer (von 1-8). Sollte der Einbuchvorgang
innerhalb von ca. 1 Minute nicht erfolgreich abgeschlossen sein, so
wiederholen Sie diesen Vorgang.
6. Zum Einbuchen weiterer Mobilteile wiederholen Sie die
Schritte 2-5.

8
3Programmierung
Der Programmiermodus der distybase duo/duo plus/duo exant kann nur
innerhalb der ersten 10 Minuten nach Einstecken des Netzteils aktiviert
werden. Dadurch wird eine versehentliche Veränderung der Parameter im
laufenden Betrieb verhindert.
Der Programmiermodus bietet die Möglichkeit verschiedene Parameter
einzustellen, um die distybase duo/duo plus/duo exant der Funktionalität
Ihrer Telefonanschlüsse anzupassen. Zusätzliche Parameter erlauben die
Einstellung der distybase duo/duo plus/duo exant auf Ihre persönlichen
Anforderungen.
3.1 Programmiermodus aktivieren
Zum Aktivieren des Programmiermodus wählen Sie an einem
eingebuchten Mobilteil #9
. Geben Sie anschließend die PIN Ihrer
distybase duo/duo plus/duo exant ein. Die Eingabe der PIN ist nur
notwendig, wenn zuvor im Programmiermodus eine PIN, abweichend
vom Lieferzustand, eingerichtet wurde.
Sie hören jetzt einen Sonderwählton, der Programmiermodus ist aktiviert.
3.2 Parametereinstellung im Programmiermodus
Um die folgenden Parameter einzustellen, muss vorher der Programmier-
modus aktiviert werden. Die Programmierung einer Funktion wird durch
Eingabe der #abgeschlossen und durch den positiven Quittungston
bestätigt. Die Änderung wird sofort wirksam. Anschließend hören Sie
wieder den Sonderwählton und können mit der Programmierung weiterer
Funktionen fortfahren.
Wird während der Programmierung ein ungültiger Wert eingegeben,
erfolgt ein negativer Quittungston, die Prozedur wird abgebrochen und
Sie hören wieder den Sonderwählton.
Erfolgt während der Programmierung innerhalb einer Minute keine
Eingabe, wird die Prozedur abgebrochen und Sie hören wieder den
Sonderwählton.
Durch Auflegen des Hörers wird jederzeit der Programmiermodus
beendet, die distybase duo/duo plus/duo exant befindet sich wieder im
Normalbetrieb.
3Programmierung

9
Bedienungsanleitung
3Programmierung
3.2.1 Rufzuordnung der Mobilteile
Funktion Parameter- Ltg.-Nr. Mob.-Nr.
kennzahl
Rufzuordnung 11 1…2 0…9 #
Je Leitung können ankommende Anrufe maximal 4 Rufzielen zugeordnet
werden. Rufziele sind die Mobilteile 1 bis 8 und der Sammelruf 9.
Bei den Rufzielen 1-8 wird die Rufnummer des Anrufers per CLIP
angezeigt, bei besetztem Mobilteil wird angeklopft.
Das Rufziel 9 erreicht als Sammelruf alle eingebuchten Mobilteile, aber
nicht den Analoganschluss der distybase duo plus. Es erfolgt keine CLIP
Anzeige, bei besetzten Mobilteilen wird nicht angeklopft.
Nicht alle GAP kompatiblen Mobilteile sind in der Lage einen Sammelruf
zu erkennen.
Programmierbeispiel:
Die Anrufe auf Leitung 1 sollen klingeln auf den Mobilteilen 1, 3 und 6 mit
CLIP Anzeige.
Die Anrufe auf Leitung 2 sollen klingeln auf den Mobilteilen 3, 4 und 5 mit
CLIP Anzeige. Auf allen anderen Mobilteilen ohne CLIP Anzeige.
Vorgehensweise:
1) Programmiermodus aktivieren
2) Eingabe 111136#
3) Eingabe 1123459#
4) Programmiermodus beenden
Lieferzustand: 1, 2, 3, 9
3.2.2 Leitungszuordnung
Unabhängig von der Einstellung dieses Programmierpunktes kann mit
Hilfe der Belegungskennziffer eine gezielte Belegung der Leitungen
durchgeführt werden.
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
Leitungszuordnung 12 0…8 0 #
Beim Aufbau eines externen Gespräches wird eine beliebige, freie
Telefonleitung genutzt.

10 3Programmierung
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
Leitungszuordnung 12 0…8 1 #
Beim Aufbau eines externen Gespräches wird nur die Telefonleitung 1 für
den Verbindungsaufbau genutzt. Sollte diese Leitung belegt sein, ertönt
ein Besetztzeichen.
Leitungszuordnung 12 0…8 2 #
Beim Aufbau eines externen Gespräches wird nur die Telefonleitung 2 für
den Verbindungsaufbau genutzt. Sollte diese Leitung belegt sein, ertönt
ein Besetztzeichen.
Lieferzustand: 0
3.2.3 Berechtigungen
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
Berechtigungen 13 1…8 0 #
Das Mobilteil hat die Berechtigung sowohl interne als auch externe
Verbindungen aufzubauen.
Berechtigungen 13 1…8 1 #
Das Mobilteil hat keine Berechtigung externe Verbindungen aufzubauen.
Es können nur interne Verbindungen aufgebaut werden.
Berechtigungen 13 0…8 2 #
Das Mobilteil hat keine Berechtigung interne oder externe Verbindungen
aufzubauen. Kommende Rufe können angenommen werden.

11
Bedienungsanleitung
3Programmierung
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
Berechtigungen 13 0…8 3 #
Das Mobilteil hat die Berechtigung externe Verbindungen aufzubauen,
interne Verbindungen können nicht aufgebaut werden.
Lieferzustand: 0
Lieferzustand für den Analoganschluss Teilnehmer 0 bei distybase duo
plus: 3
3.2.4 Faxteilnehmer
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
Faxteilnehmer 14 0…8 0 #
Dieser Teilnehmer ist ein Mobilteil für Sprachverbindungen.
Faxteilnehmer 14 0…8 1 #
An diesen Teilnehmer ist ein Faxgerät angeschlossen. Es kann sich dabei
um eine distybox 300/5000 handeln oder den Analoganschluss 0 der
distybase duo plus.
Nach zusätzlicher Aktivierung des Parameters 21 werden Fax-Anrufe
automatisch auf den hier festgelegten Teilnehmer geleitet.
Bei einem Faxteilnehmer anstehende Anrufe können nicht per „Pick up"
abgefragt werden. Es kann maximal ein Teilnehmer als Faxteilnehmer
eingerichtet werden.
Lieferzustand: 0
3.2.5 Mobilteil ausbuchen
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
Mobilteil ausbuchen 15 1…8 #
Das entsprechende Mobilteil ist nicht mehr eingebucht.

12 3Programmierung
3.2.6 Gesprächsübernahme (SBCT = Single Button Call Transfer)
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
SBCT 16 1…8 0#
Das zugewiesene Partner-Mobilteil wird gelöscht.
SBCT 16 1…8 Partner
1...8
#
Es können 4 Paare mit „Partner Mobilteilen“ eingerichtet werden. Jedes
Mobilteil kann maximal einem Paar zugeordnet werden. Eine aktive
Verbindung eines der „Partner Mobilteile“ wird durch einfaches
einschalten an dem jeweils anderen „Partner Mobilteil“ übernommen. Es
kann z. B. genutzt werden um mit einem Mobilteil eine Verbindung
aufzubauen und dann mit einem DECT Headset weiter zu führen. Bitte
beachten Sie, dass ein Verbindungsaufbau nicht möglich ist, solange das
„Partner Mobilteil“ ein Gespräch führt.
Lieferzustand: 0
3.2.7 Analoganschluss
Der Analoganschluss ist geeignet zur Anschaltung eines analogen
Gerätes wie z. B. eines Faxgerätes, eines Anrufbeantworters oder eines
Modem. Im Parameter 17 wird festgelegt, welche Anrufe auf dem
Analoganschluss signalisiert werden sollen.
Funktion Parameter- Eingaben
kennzahl
Rufzuordnung Analoganschluss 17 0 #
Externe Anrufe werden nicht auf dem Analoganschluss signalisiert.
Rufzuordnung Analoganschluss 17 1 #
Anrufe auf Leitung 1 werden auf dem Analoganschluss signalisiert.
Rufzuordnung Analoganschluss 17 2 #
Anrufe auf Leitung 2 werden auf dem Analoganschluss signalisiert.

13
Bedienungsanleitung
3Programmierung
Funktion Parameter- Eingaben
kennzahl
Rufzuordnung Analoganschluss 17 3 #
Anrufe auf beiden Leitungen werden auf dem Analoganschluss
signalisiert.
Lieferzustand: 0
Der Analoganschluss ist für den Betrieb eines analogen Telefons wegen
eingeschränkter Leistungsmerkmale nur bedingt geeignet. Es können von
dem Analoganschluss nur externe Verbindungen geführt werden. Eine
interne Verbindung vom Analoganschluss zu anderen Mobilteilen ist nicht
möglich.
Eine bestehende Verbindung auf dem Analoganschluss kann von den
Mobilteilen durch Eingabe der Kennziffer #7 übernommen werden. Ist
der Analoganschluss als Fax Teilnehmer eingerichtet können bestehende
Verbindungen nicht mit #7 durch Mobilteile übernommen werden.
Eine bestehende Verbindung an einem Mobilteil kann durch Eingabe der
Kennziffer #7 an den Analoganschluss übergeben werden. Die
erfolgreiche Übergabe wird am Mobilteil durch einen positiven
Quittungston bestätigt. Sollte der Analoganschluss besetzt sein ertönt ein
negativer Quittungston, die Verbindung bleibt auf dem Mobilteil
bestehen.
Auf dem Analoganschluss wird grundsätzlich nicht angeklopft, das
Makeln zwischen den Leitungen ist nicht möglich.
3.2.8 Durchwahl
Funktion Parameter- Eingaben
kennzahl
Durchwahl 21 0 #
Anrufe auf den Leitungen 1 bzw. 2 werden entsprechend der
Rufzuordnung an den Mobilteilen signalisiert.
Durchwahl 21 1 #
Anrufe auf den Leitungen werden von der distybase duo/duo plus/
duo exant angenommen. Der Anrufer hört einen Signalton und kann
durch Nachwahl der MFV-Ziffer 1...8 die Signalisierung bei dem
zugehörigen Mobilteil auslösen; der Analoganschluss kann durch
Nachwahl der Ziffer 0 gerufen werden. Wird innerhalb von 10 Sekunden
keine Nachwahl erkannt, erfolgt die Signalisierung entsprechend der
Rufzuordnung.

14 3Programmierung
Ist das angewählte Mobilteil nicht erreichbar, erfolgt die Signalisierung
entsprechend der Rufzuordnung.
Bei Aktivierung der Durchwahl wird ebenfalls die Faxweiche aktiviert.
Wird von der distybase duo plus ein Fax-Anruf erkannt, dann wird dieser
automatisch auf den in Parameter 14 festgelegten Faxteilnehmer
weitergeleitet.
Lieferzustand: 0
3.2.9 Anklopfen
Bitte beachten Sie, dass nur bei Mobilteilen angeklopft wird, die über die
direkte Rufzuordnung erreicht werden.
Funktion Parameter- Eingaben
kennzahl
Anklopfen 22 0 #
Bei bestehender externer oder interner Verbindung wird ein weiterer
externer Anruf für dieses Mobilteil nicht signalisiert.
Anklopfen 22 1 #
Bei bestehender externer oder interner Verbindung wird ein zweiter
Anruf für dieses Mobilteil durch einen Anklopfton signalisiert.
Lieferzustand: 1
3.2.10 Flashzeit
Funktion Parameter- Eingaben
kennzahl
Flashzeit 23 0…255 #
Die Flashzeit kann in Schritten von 10 ms den Anforderungen der
Leitungen angepasst werden.
Lieferzustand: 20 entsprechend 200 ms.

15
Bedienungsanleitung
3Programmierung
3.2.11 CLIP
Funktion Parameter- Eingaben
kennzahl
CLIP 24 0 #
Die Auswertung der Rufnummernübermittlung (CLIP) ist deaktiviert.
CLIP 24 1 #
Die Auswertung der Rufnummernübermittlung (CLIP) ist aktiviert. Die
übertragene Rufnummer wird an das gerufene Mobilteil übermittelt
sobald diese bekannt ist.
CLIP 24 2 #
Die Auswertung der Rufnummernübermittlung (CLIP) ist aktiviert. Die
übertragene Rufnummer wird an das gerufene Mobilteil GAP-konform
übermittelt (empfohlene Einstellung für KIRK Mobilteile).
CLIP 24 3 #
Die Auswertung der Rufnummernübermittlung (CLIP) ist aktiviert. Die
übertragene Rufnummer wird in einem speziellen Format an das gerufene
Mobilteil übertragen. Die meisten GAP-kompatiblen Mobilteile können
ebenfalls mit diesem Protokoll störungsfrei arbeiten.
CLIP 24 5 #
Die Auswertung der Rufnummernübermittlung (CLIP) ist aktiviert. Die
übertragene Rufnummer zeigt als Prefix die Leitung, über die der Anruf
ankommt (#1 oder #2). Diese Anzeige wird nicht von allen GAP-
kompatiblen Mobilteilen unterstützt.
Lieferzustand: 1

16 3Programmierung
3.2.12 PIN ändern
Funktion Parameter- Eingaben
kennzahl
PIN ändern 26 neue PIN neue PIN #
Durch die vierstellige PIN kann der Zugang zum Programmiermodus
geschützt werden. Die Eingabe der PIN ist nur notwendig, wenn zuvor
mit diesem Progammierpunkt eine PIN, abweichend vom Lieferzustand
eingestellt wurde. Zum Ändern der PIN aktivieren Sie den Programmier-
modus, geben zweimal die neue PIN ein und bestätigen mit der #. Die
Änderung wird durch den positiven Quittungston bestätigt. Jetzt ist ein
erneuter Zugang zum Programmiermodus nur noch nach Eingabe der
neuen PIN möglich.
Bei vergessener PIN kann die distybase duo/duo plus/duo exant nur
durch den Service zurückgesetzt werden.
Lieferzustand: 0 0 0 0
3.2.13 Music on hold
Funktion Parameter- Eingaben
kennzahl
MOH 27 0 #
Ein gehaltener externer Anrufer erhält keinen Warteton.
MOH 27 1 #
Ein gehaltener externer Anrufer erhält einen Warteton.
Lieferzustand: 1

17
Bedienungsanleitung
3Programmierung
3.2.14 Sperrwerk
Das Sperrwerk überwacht die gewählten Rufnummern der zugeordneten
Teilnehmer. Wird eine gesperrte Rufnummer angewählt, erhält der
Teilnehmer einen Besetztton. Das Sperrwerk unterteilt sich in den
Sperrbereich und den Freigabebereich. Der Freigabebereich definiert
Ausnahmen innerhalb des Sperrbereichs. Je Bereich können 5 Einträge
mit je 6 Stellen vorgenommen werden. Hat ein Teilnehmer die
internationale Berechtigung, so wird eine Rufnummer die mit 00 beginnt
nicht im Sperrwerk geprüft.
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
Sperrwerk 40 0…8 0 #
Der Teilnehmer wird vom Sperrwerk nicht überwacht.
Sperrwerk 40 0…8 1 #
Der Teilnehmer wird vom Sperrwerk überwacht.
Lieferzustand: 0
Funktion Parameter- Eintrag- Eingaben
kennzahl Nr.
Sperrbereich 41 1…5 Rufnr.
max. 6-
stellig #
Eintrag wird gespeichert.
Sperrbereich 41 1…5 #
Eintrag wird gelöscht.
Freigabebereich 42 1…5 Rufnr.
max. 6-
stellig #
Eintrag wird gespeichert.
Freigabebereich 42 1…5 #
Eintrag wird gelöscht.
Lieferzustand: Keine Eintragung in Sperrbereich und Freigabebereich.

18 3Programmierung
Programmierbeispiel:
Überwacht werden die Teilnehmer: 3, 4, 6
Die überwachten Teilnehmer dürfen keine internationalen Gespräche
führen, Ausnahme: Es darf nach Griechenland und Dänemark telefoniert
werden.
Es dürfen keine 0190 Rufnummern gewählt werden, Ausnahme: 019012
Vorgehensweise:
1) Programmiermodus aktivieren
2) Eingabe 40 31#4041#4061#
3) Eingabe 41 1 00 # 41 2 0190 #
4) Eingabe 42 1 0034 # 42 2 0045 #
42 3 019012 #
5) Programmiermodus beenden.
3.2.15 International/National Berechtigung
Funktion Parameter- Mob.-Nr. Eingaben
kennzahl
International/National 43 0…8 0#
Das Mobilteil hat die Berechtigung sowohl internationale (00) als auch
nationale (0) Verbindungen aufzubauen.
International/National 43 0…8 1#
Das Mobilteil hat keine Berechtigung internationale Verbindungen
aufzubauen. Es können nur nationale Verbindungen aufgebaut werden.
International/National 43 0…8 2#
Das Mobilteil hat keine Berechtigung internationale oder nationale
Verbindungen aufzubauen.
Lieferzustand: 0
