DNA RHM Series User manual

RHM Wireless Microphones
USER MANUAL
INSTRUKCJA OBSŁUGI

ENGLISH
Thank you for purchasing our wireless microphone .We take pride in providing our customers
with only the most advanced and highest quality karaoke products on the market. Please read
through this USER'S MANUAL before operation to ensure proper usage, and keep for future
refence. Enjoy!
Table of Contents
Before you start 1
Receiver’s Front Panel/Rear Panel 2
Transmitters/Functions Description 3
Installation/Connection 4
Troubleshooting 5
Features & Specifications 6
Parts checklist
Before installing your wireless microphone. Check if the set you received is complete:
Handheld microphone (2/4)
3 ft. jack cable (1)
AC power adapter (1)
AA battery (8)
Receiver (1)
User manual (1)
*Be sure to keep original packaging in case of re-shipping is needed.
Matters Need Attention
1) Check to see whatever the local voltage accord with operating receiver voltage (Wrong
selection may lead to burn out of receiver)
2) Do not dismantle the machine on your own. For internal repair, please contact the local
distributor or accepted service center.
3) When the machine will not be used for a long time, please disconnect the power plug from
receiver.
Cleaning
Please make sure the power is disconnected before cleaning or repairing the machine. The
machine can be cleaned by using a soft cloth with water. Dry the machine with a dry cloth and
let it air dry for 15 minutes. Please do not use volatile gasoline, diluents or other chemicals to
cleaned the machine or the surface will be damage.

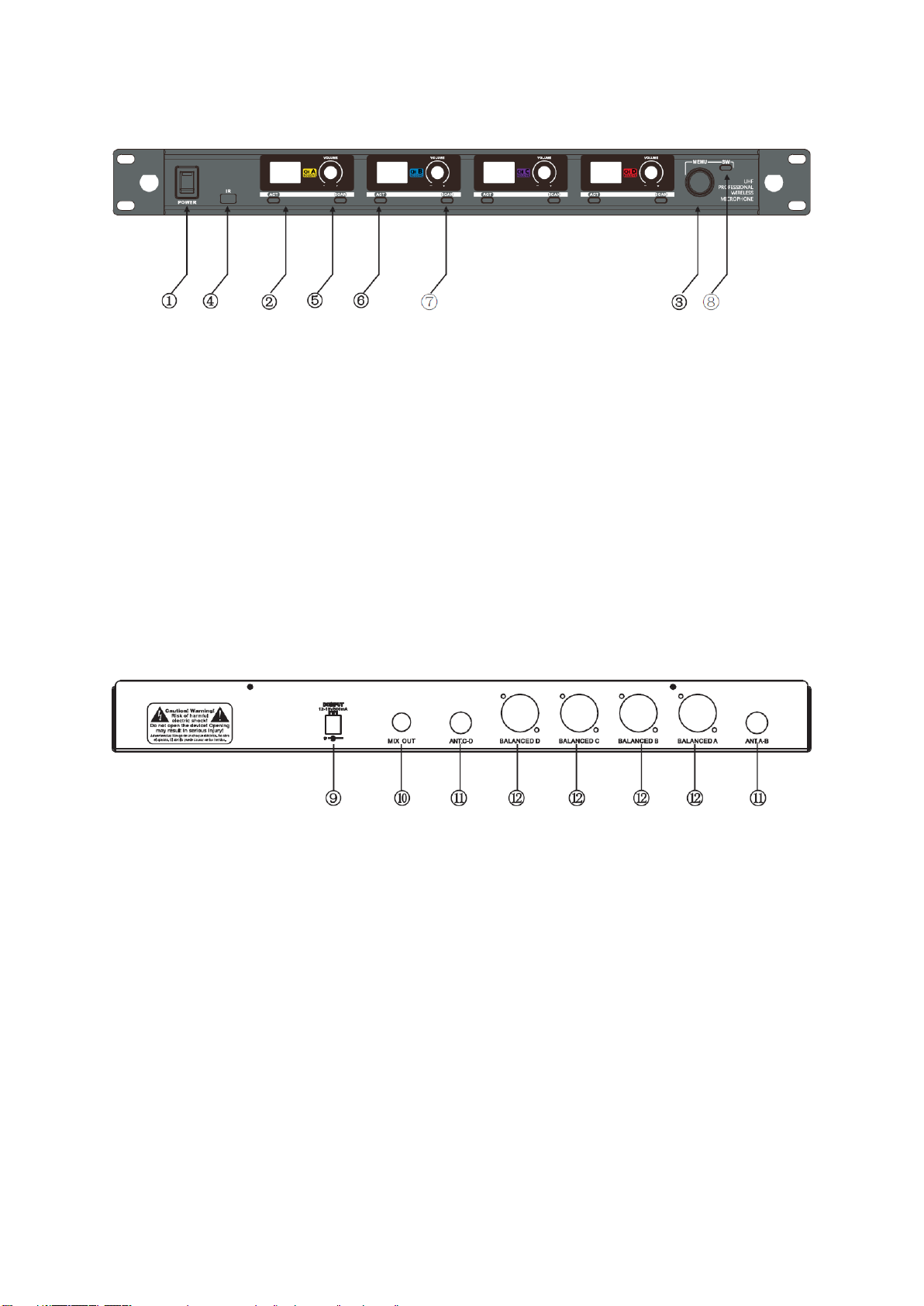

Receiver’s Front Panel
1. Power switch : Press to turn it on/off
2. OLED display panel: Display all information like the frequency channel and group of the
microphone.
3. Menu control: The main control to change frequency, group and channel by turning from left
to right. Press to confirm the frequency, group or channel.
4. IR Launcher :To submit matching signal to the receiver on the IR window of the microphone
in order to make microphone match the same channel with this receiver.
5. Volume control knob: Adjust the volume on the microphone
6. IR sync shortcut (ACT): Press the button to begin IR syncing.
7. Scan: Press to start scanning a clean frequency automatically
8. Switching: This button is to select a channel which you want to operate
Receiver’s Rear Panel
9. DC input jack: 12-18V 1200mA
10. Mix out
11. Antennal A/B
12. Balance audio output D/C/B/A

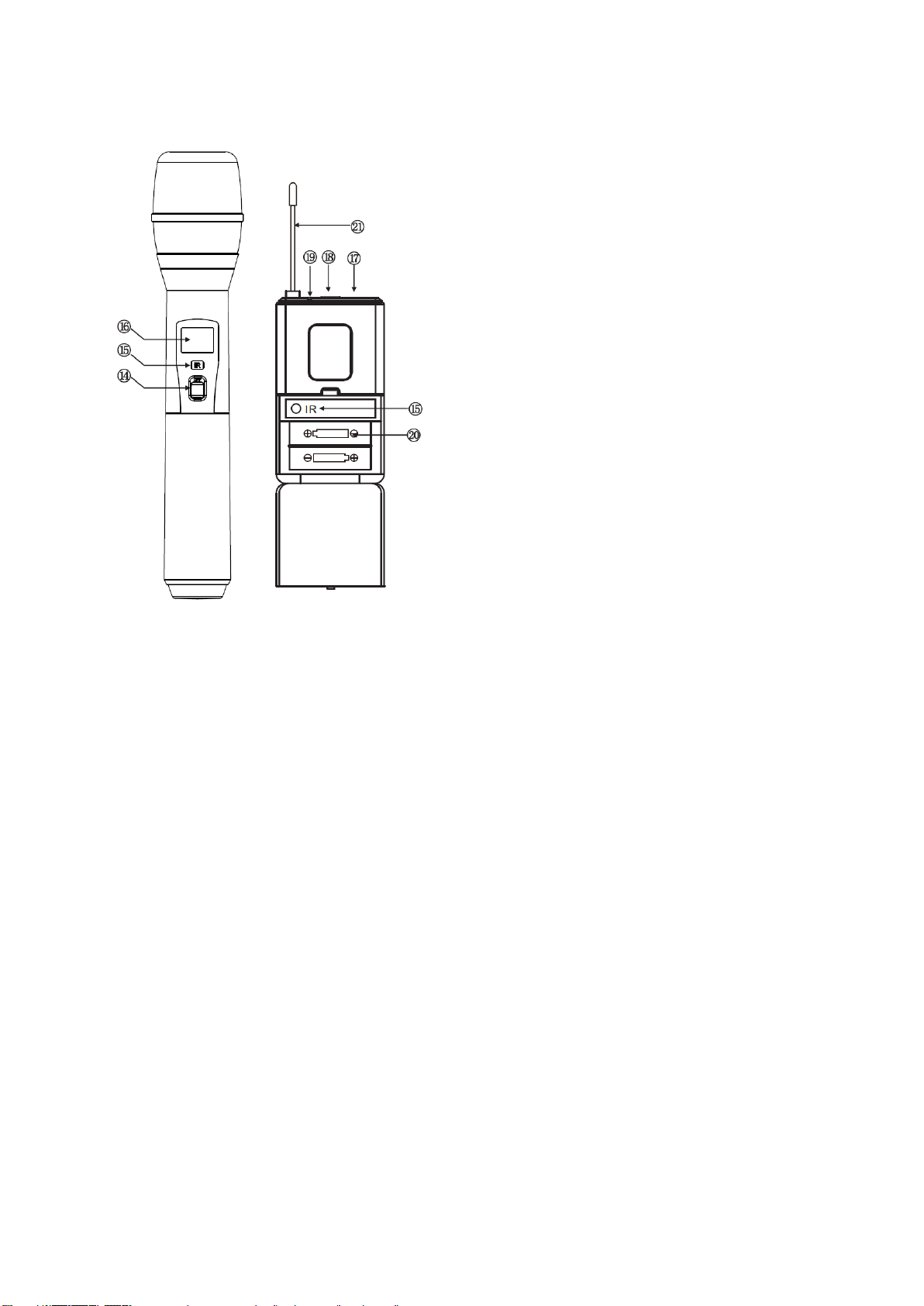

Transmitters
14) Power switch
15) IR window: It receive the IR signal here from
the receiver to complete the IR matching for
microphone and receiver.
16) LCD Display: Display frequency information
17) Power Switch: Turn it on/off by pushing
18) Audio Input Interface.
19) LED Indicator: Light when turn on. Flashes
when low power.
20) Battery Store.
21) Antenna
How to operate
1) Turn on the receiver by pressing the
switch, the OLED show "ON" and then enter into
the operation interface.
2) Setting group / frequency /channel —
A. Press SW button slightly to choose a
channel from the four ones, the other three channels will get dark at the same time.
B. Press Menu button to see it display "Group", Turn the Menu control clockwise/
anticlockwise to adjust the groups.
C. Press the Menu button again to see it display "CH", Turn the Menu control
clockwise/anticlockwise to adjust the channels.
D. When group display letter "U", Press Menu control again to see the top three
frequencies. Turn the Menu control clockwise/anticlockwise to adjust frequency under 1 MHz
stepping. To do the same operation to see the bottom three frequency , then turn the Menu
control clockwise/anticlockwise to adjust frequency under 25Khz stepping
3) IR SYNC/ACT—Put the handheld/bodypack transmitter close to receiver within/meter.
Press „Sync" button slightly starting "IR Sync" by facing the IR Launcher from transmitter to IR
Window on the receiver until it show "Success".
4) Auto Scan—Press "Scan" button slightly to find a clean frequency until it show "Scan
complete”. If there's no available frequency, it display "Scan fail" You need to choose a
frequency in manually in this condition. It will come back to operation interface when "Auto
Scan" is complete.

Installation
1) Contact with 12-18V 1200mA DC adaptor.

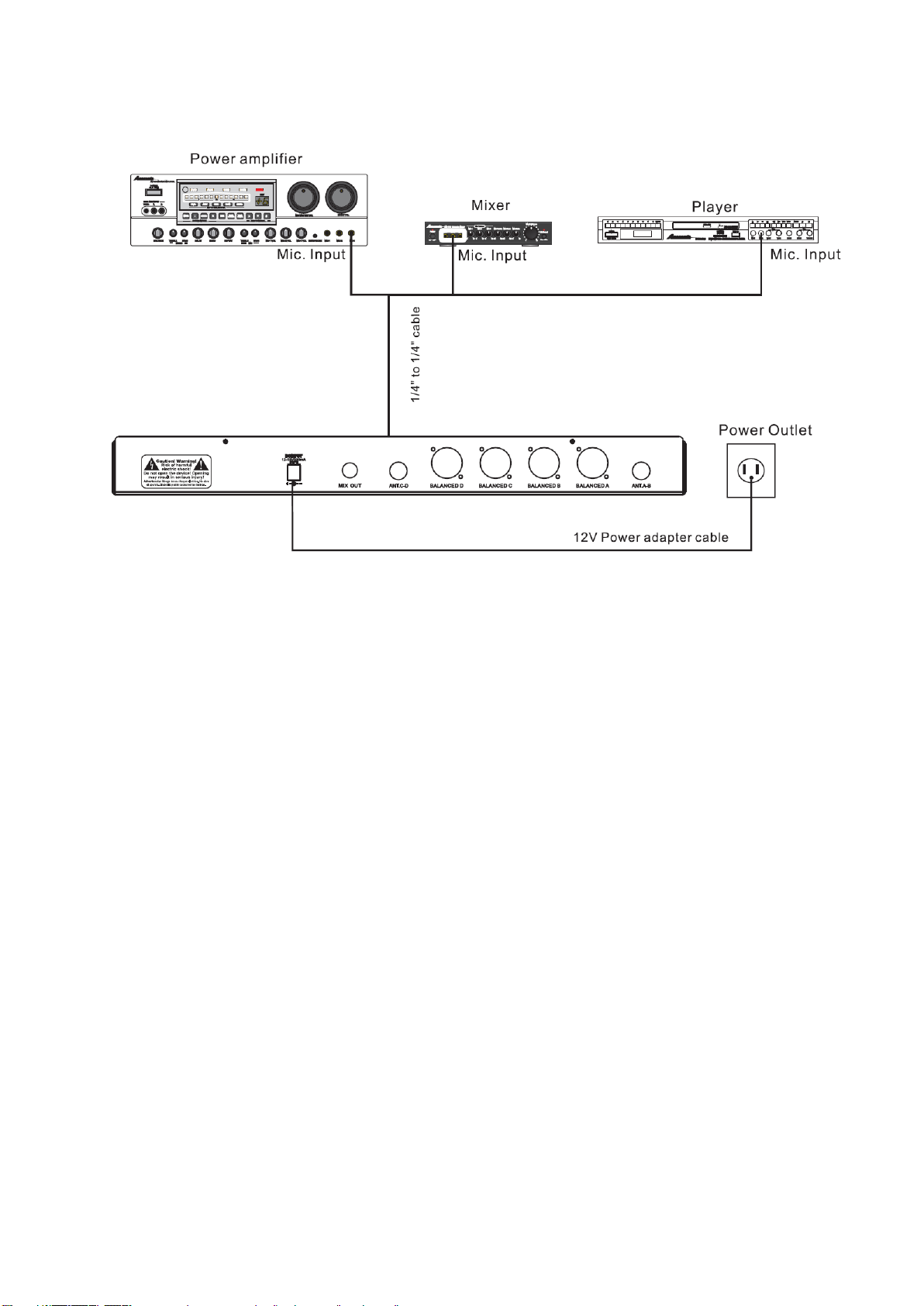

2) Connect one end of a 1/4" TO 1/4" CABLE to the receiver's UNBALANCE
AUDIO OUTPUT(MIX) and the other end to a karaoke mixer, karaoke player or karaoke power
amplifier 1/4" microphone input. If you are using the BALANCE AUDIO OUTPUT, use a XLR
to XLR cable or XLR to 1/4" cable.
3) Unscrew the microphones handle cover(counter-clockwise) to check to see if there are
batteries. If not, install the batteries into the microphones with the negative and positive end of
the batterycorrespondthe negative and positive end of themicrophone.Screwthe microphone
handle back on (clockwise).
Connection
1) The power supply is connected to the power input jack of the receiver. The input voltage
of the power adapter must be consistent with the local power specifications.
2) XLR balanced output and 6.3mm unbalanced output jack on the rear panel of the
receiver, based on the need to be connected.

Troubleshooting
If you are having problems operating, or suspect something is wrong with the unit, please
check the troubleshoot list below to see if the issue is a result of incorrect operation rather than
equipment malfunction.
Problem
Possible cause
Solution
Receiver
No sound;
No light
No lights
•Power button is on the
OFF position
•AC power adapter is not
plugin
•Poor connection of AC
power adapter
•How to switch from
different channels
•Turn on the power button
•Plug in the AC power adapter
•Check to see if the AC power adapter
is loose. Check on the receiver end
and wall outlet end
•See page 3 for detail
Microphone
No sound; Lights on
•The transmitter is out of
range
•Microphone switch is off or
mute
•Microphone volume is turn
down
•Batteries in the
microphone are not install
properly
•The antenna is not fully
functional.
•Receiver is not connect to
an amplifier, mixer or
karaoke player
■ Operate the machine in the effective
range
•Turn on the microphone switch
(indicated green light)
•Turn on the microphone volume on the
receiver
•Reinstall the batteries. Make sure the
positive and negative end are install
correctly
•Try to change the angel of the antenna
•Connect the MtoM cable from the
receiver to a microphone input (mixer,
player, etc.). See Page 4 for detail
Distorted sound;
feedback
•The two microphones are
too close together
•Batteries running low in
microphone
•Microphone volume is too
high
•Distortion from other
electric wave
•Separate the microphone further away
•Replacement the batteries
•Reduce the volume of the microphone
•Move the receiver away from electric
equipment
Batteries still running
low even after
recharging it
• Batteries are bad
■ Replace the batteries.(You can use
Normal AA batteries as well. They just
can't be recharge)
*Do not recharge the rechargeable batteries until the batteries power is low. (Indicated flashing
red light)

Features & Specification
Features
•Using UHF band, PLL phase lock circuit, stable characteristic, low harmonic radiation;
•Frequency groups and a group of users set their own frequencies and storage, multiple
sets of compatible frequency presets;
•Tuning bandwidth up to 50MHz, can provide 2,000 selectable frequencies (the area
concerned);
•OLED actively bright display without any viewing angle restrictions, indicating the RF
and AF signal strength, frequency and other state;
•Standard 1U rack metal housing arrangements integrated brackets, including antenna
cable interface for front-mount antenna;
•Combined use Jog Dial button operation, quick and easily operation;
•Integrated antenna splitter, reduce antenna radiation interference with each other;
•Each channel with a separate balance output interface
•Automatic frequency search –the automatic search function, you can automatically
search for the idle carrier frequency (in the case of interference under);
•IR infrared automatic frequency function: synchronization via infrared interface to
complete the wireless transmitter;
•Noise locking mute control circuitry;
•With a flat frequency response of 50Hz-16kHz response range
Specification
Receiver
•Carrier wave frequency range: 518-542MHz
•Oscillation mode: PLL phase-locked frequency synthesizer
•RF tuning step: 25KHz, depending on the region
•Radio-frequency sensitivity: input 6dBμV, S/N>80dB
•Working range: straight line distance 60 meters (the actual range depends on RF signal
absorption, reflection and interference
•Mute control mode: noise locking
•Combined frequency response: 50Hz-16kHz (±3dB)
•Comprehensive T.H.D.: <0,5%@1kHz
•Panel display: OLED display x4
•Dimension 482 x 45 x 215
•Weight: 1,7 kg
Transmitter
•Oscillation mode: PLL phase-locked frequency synthesizer
•Pickup gain: fixed gain
•Transmitter power: 10mW
•Current drain: standard <130mA
•Display method: LCD
•Pickup type: dynamic cardioid cartridge
•Battery life: up to 8 hours

POLSKI
Dziękujemy za wybór naszego system mikrofonowego. RHM to wysokiej klasy zestaw
mikrofonów bezprzewodowych, dla których marka DNA jest gwarantem jakości i
niezawodności oraz najlepszej na rynku ceny. System jest bardzo uniwersalny –znakomicie
sprawdza się zarówno na dużych scenach i mniejszych estradach. Eliminuje konieczność
stosowania uciążliwego okablowania, dlatego chętnie sięgają po niego zespoły weselne,
soliści, firmy eventowe oraz grupy zajmujące się oprawą audiotechniczną podczas różnego
typu wydarzeń. Prosimy o zapoznanie się z instrukcją przed użyciem aby ułatwić użytkowanie.
Instrukcję należy zachować dla przyszłych potrzeb.
Spis treści
Przed rozpoczęciem 7
Przedni/tylny panel odbiornika 8
Nadajnik i użytkowanie 9
Instalacja/Połączenia 10
Rozwiązywanie problemów 11
Cechy i specyfikacja 12
Zawartość zestawu
Przed rozpoczęciem pracy sprawdź, czy wszystkie elementy są obecne:
Mikrofon doręczny (2/4 w zależności od modelu)
Przewód Jack 1m (1)
Zasilacz AC (1)
Baterie AA (8)
Odbiornik (1)
Instrukcja obsługi (1)
*Zachowaj oryginalne opakowanie w razie konieczności odesłania urządzenia do dystrybutora.
Uwagi
1) Sprawdź czy podawane napięcie jest zgodne z zalecanym.
2) Nie otwieraj urządzenia samodzielnie. W razie potrzeby naprawy skontaktuj się z serwisem.
3) Jeśli urządzenie nie jest używane przez dłuższy czas odłącz je z zasilania.
Czyszczenie
Upewnij się, że urządzenie jest odłączone z zasilania przed czyszczeniem czy konserwacją
urządzenia. Czyść miękką ściereczką nawilżoną wodą. Osusz urządzenie i odczekaj około 15
minut aż całkowicie przeschnie. Nie należy używać benzyny, rozpuszczalników lub podobnych
środków chemicznych do czyszczenia, w innym przypadku warstwa wierzchnia może zostać
trwale uszkodzona.

Panel przedni odbiornika
1. Przełącznik zasilania
2. Wyświetlacz OLED: wyświetla wszystkie informacje na temat mikrofonu, jak częstotliwość i
grupę.
3. Kontroler menu: Głowne pokrętło sterowania, do zmiany częstotliwości, grupy czy kanału.
Wciśnij aby zatwierdzić wybór.
4. Przycisk IR: używany do rozpoczęcia procesu parowania częstotliwości mikrofonu z bazą.
5. Potencjometr głośności VOLUME: Reguluje głośność mikrofonu
6. Przycisk ACT: wciśnij aby rozpocząć parowanie IR.
7. Scan: wciśnij aby wyszukać wolną częstotliwość automatycznie.
8. Przycisk SW: przycisk do wyboru kanału, na którym chcesz pracować.
Tylny panel odbiornika
9. Wejście zasilacza: 12-18V 1200mA
10. Mix out: wyjście zsumowanego sygnału
11. Antena: A/B
12. Zbalansowane wyjścia audio D/C/B/A

Nadajniki
14) Włącznik zasilania
15) Okno IR: pobiera sygnał z nadajnika w celu
zsynchronizowania częstotliwości
16) Wyświetlacz LCD: wyświetla częstotliwość
17) Przełącznik zasilania: przesuń aby
włączyć/wyłączyć
18) Złącze wejścia audio
19) Wskaźnik LED: świeci gdy jest włączony.
Migota przy niskim poziomie baterii
20) Pojemnik na baterie
21) Antena
Użytkowanie
1) Włącz odbiornik. Na wyświetlaczu pojawi
się napis “ON”i przejdzie do trybu operacyjnego.
2) Ustaw grupę / częstotliwość / kanał —
A. Wciśnij przycisk SW aby wybrać jeden kanał z czterech, pozostałe 3 będą w tym
momencie zaciemnione.
B. Wciśnij przycisk menu aż wyświetli napis "Group", obróć koło sterujące i wybierz grupę.
C. Wciśnij ponownie przycisk Menu, pojawi się napis "CH". Obróć pokrętłem sterującym
aby wybrać odpowiedni kanał.
D. W momencie gdy grupa wyświetla napis "U", wciśnij pokrętło sterujące aby zobaczyć
3 górne częstotliwości. Obróć pokrętłem aby wybrać częstotliwość z dokładnością do 1MHz.
Wykonaj ponownie powyższe kroki aby zobaczyć 3 dolne częstotliwości, obróć pokrętłem aby
wyregulować częstotliwość przy krokach 25KHz.
3) IR SYNC/ACT—Przyłóż nadajnik w pobliżu odbiornika.Wciśnij przycisk synchronizacji
aby rozpocząć. Skieruj okno IR w stronę odbiornika i przytrzymaj, aż na jego wyświetlaczu
pojawi się napis "Success".
4) Auto Scan —Wciśnij przycisk "Scan" aby znaleźć wolną częstotliwość, na
wyświetlaczu pojawi się napis „Scan complete”. Jeśli odbiornik nie znalazł wolnej
częstotliwości, na wyświetlaczu pojawi się "Scan fail". W tym przypadku będziesz musiał
wybrać częstotliwość ręcznie. Odbiornik przejdzie do trybu operacyjnego po poprawnym
zakończeniu Auto Scanu.

Instalacja

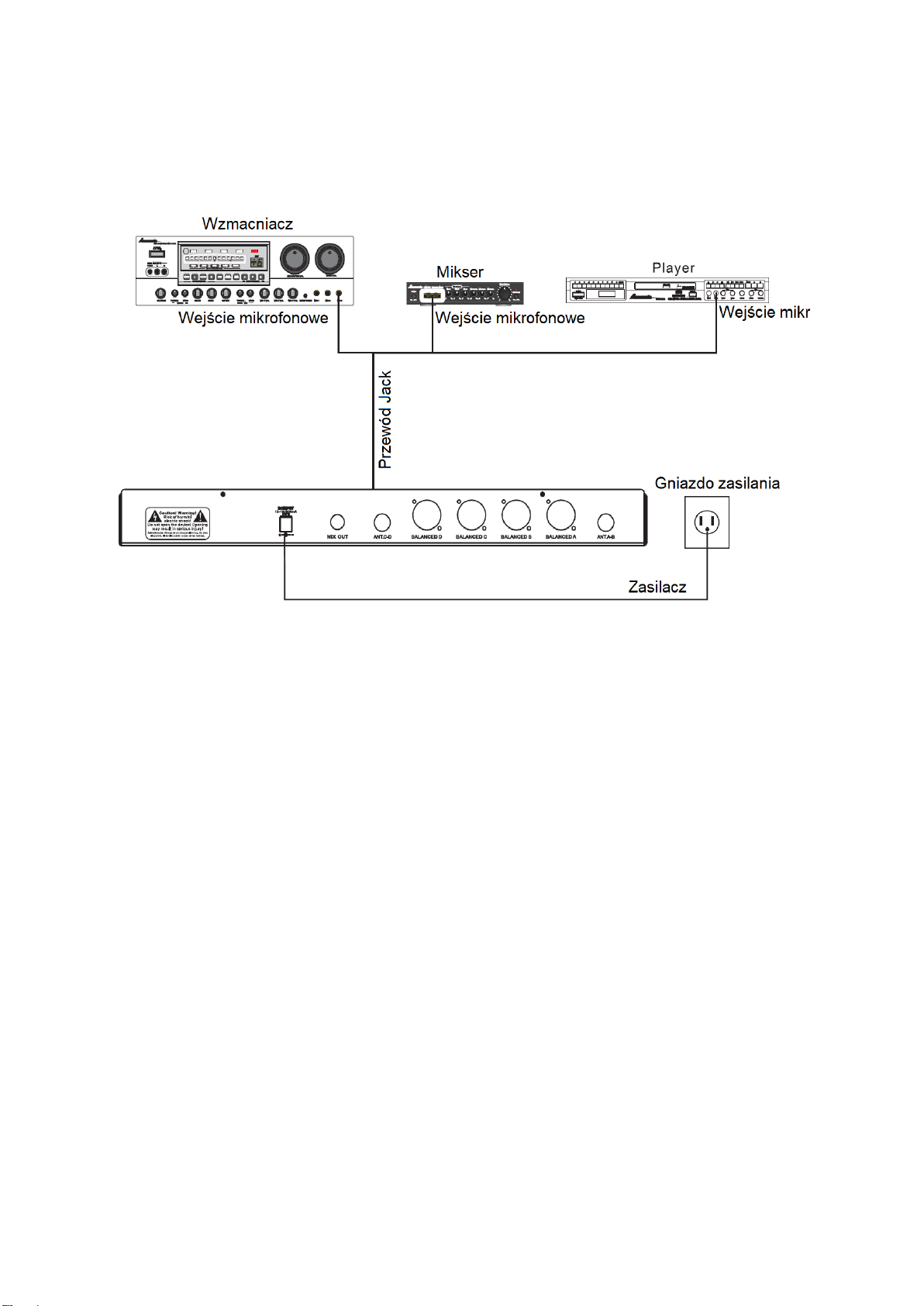

1) Podłącz zasilacz 12-18V 1200mA DC do zasilania.
2) Podłącz przewód Jack do niezbalansowanego gniazda audio MIX OUT, a drugi koniec
przewodu do wejścia mikrofonowego wzmacniacza, miksera lub playera. Jeśli używasz
zbalansowanych wyjść audio, użyj przewodów XLR zamiast Jack.
3) Odkręć pokrywę uchwytu mikrofonów, aby sprawdzić czy wewnątrz są baterie. Jeśli
nie, włóż baterie zgodnie z opisem wewnątrz uchwytu. Dokręć pokrywę uchwytu mikrofonu.
Połączenia
1) Zasilacz jest podłączony do gniazda zasilającego w odbiorniku. Podawane zasilanie
musi być zgodne ze specyfikacją podaną na zasilaczu.
2) Zbalansowane wyjścia XLR oraz niezbalansowane wyjścia Jack na tylnym panelu
odbiornika służą do wyprowadzenia sygnału do urządzenia przekazującego sygnał do źródła
dźwięku. Podłącz odpowiednie przewody w zależności od potrzeby.

Rozwiązywanie problemów
Jeśli napotkasz jakieś problemy podczas użytkowania, lub podejrzewasz, że urządzenie nie
działa prawidłowo, możesz spróbować kilku porad dotyczących rozwiązywania najczęściej
spotykanych problemów. Nie wynikają one najczęściej z uszkodzenia urządzenia, a z
niepoprawnej konfiguracji sprzętu.
Problem
Prawdopodobna przyczyna
Rozwiązanie
Odbiornik
Brak dźwięku;
Brak światła
No lights
•Przycisk Power jest w pozycji
OFF
•Zasilacz AC nie jest
podłączony
•Nieprawidłowe podłączenie
zasilacza
•Jak przełączyć się z innych
kanałów?
•Wciśnij przycisk power
•Podłącz zasilacz AC
•Sprawdź czy wtyczka zasilacza nie
jest luźna, zarówno przy odbiorniku
jak i w kontakcie
•Sprawdź stronę 9 dla uzyskania
większej ilości szczegółów
Mikrofon
Brak dźwięku; Diody
włączone
•Nadajnik jest poza zasięgiem
•Przełącznik mikrofonu jest w
pozycji OFF lub mute
•Głośność mikrofonu jest
zmniejszona
•Baterie mikrofonu są
nieodpowiednio włożone
•Antena nie jest w pełni
funkcjonalna
•Odbiornik nie jest podłączony
do miksera
Użytkuj urządzenia w obsługiwanym
zakresie
•Włącz przełącznik mikrofonu
•Podkręć głośność na odbiorniku
•Włóż baterie ponownie zwracając
uwagę na polaryzację
•Spróbuj zmienić kąt anteny
•Podłącz odbiornik do miksera,
wzmacniacza lub innego urządzenia
przekazującego sygnał do źródła
dźwięku
Zniekształcony
dźwięk; sprzężenia
•Dwa mikrofony są zbyt blisko
siebie
•Niski poziom nadaładowania
baterii
•Głośność mikrofonu jest zbyt
wysoka
•Zniekształcenia z innej fali
elektrycznej
•Oddal mikrofony od siebie
•Wymień baterie
•Zmniejsz głośność mikrofonów
•Oddal odbiornik od innych źródeł fal
Niski poziom baterii
po ich naładowaniu
• Akumulatory są słabej jakości
■ Wymień baterie na inne (zaleca się
używać baterii alkalicznych, mają
większą żywotność i skuteczność niż
tradycyjne akumulatory)
•Nie podładowuj baterii dopóki poziom ich naładowania nie będzie wystarczająco niski.
(Wskazuje na to migająca czerwona dioda)

Cechy i Specyfikacja
Cechy
•Pasmo UHF zapewnia stabilną charakterystykę i niskie zniekształcenia harmoniczne;
•Zmienna częstotliwość pozwala na używanie wielu zestawów mikrofonowych
równocześnie;
•Możliwość zmiany częstotliwości do 50 MHz, co daje 2000 częstotliwości do wyboru;
•Przejrzysty wyświetlacz OLED dający dużą widoczność pod każdym kątem,
wskazujący siłę sygnału RF i AF, częstotliwość itp.;
•Możliwość montażu w racku (antena specjalnie w tym celu może być montowana z
przodu za pomocą interfejsu kabla antenowego);
•Szybka i łatwa obsługa;
•Wbudowany rozdzielacz sygnału antenowego zmniejszający zakłócenia pomiędzy
antenami;
•Każdy kanał z indywidualną kontrolą sygnału wyjściowego;
•Automatyczne wyszukiwanie częstotliwości – funkcja pozwala na łatwe znalezienie
najlepszej częstotliwości;
•Automatyczna synchronizacja stacji odbiorczej z nadajnikiem za pomocą
wbudowanego interfejsu IR;
•Funkcja wyciszenia (mute);
•Równe pasmo przenoszenia 50-16 kHz.
Specyfikacja
Odbiornik
•Zakres częstotliwości fali nośnej: 518-542MHz,
•Tryb oscylacji: syntezator częstotliwości PLL z blokadą fazy
•Etap regulacji częstotliwości radiowej: 25KHz,
•Czułość fal radiowych: wejście 6dBμV, S/N>80Db
•Zasięg działania: odległość w linii prostej 60 m (rzeczywisty zakres zależy od absorpcji,
odbicia i zakłóceń sygnału RF
•Tryb kontrolny wyciszenia: blokowanie szumów
•Połączona charakterystyka częstotliwościowa: 50Hz-20kHz (± 3dB)
•Współczynnik zawartości harmonicznych (THD): <0,5% przy 1kHz
•Panel sterowania: wyświetlacz OLED
•Wymiar: 482 x 45 x 215 mm
•Waga: 1,7 kg
Nadajnik
•Tryb oscylacji: syntezator częstotliwości PLL z blokadą fazy
•Zakres częstotliwości fali nośnej: 470-932 MHz, w zależności od regionu
•Wzmocnienie odbioru: stałe
•Moc nadajnika: 10mW
•Zasilanie: 2 baterie typu AA
•Pobór prądu: standardowy <130mA
•Wyświetlacz: LCD
•Typ odbiornika: dynamiczny układ kardioidalny
•Czas pracy na baterii: do 8 godzin
