Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 9
2 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7 Allgemeine Hinweise zum elektrischen Anschluss . . . . . . . . . . . . . 14
8 Kamera montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
9 Kamera pflegen und reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
11 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
12 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
_CAM60.book Seite 8 Dienstag, 22. Dezember 2009 5:02 17

PerfectView CAM60 Hinweise zur Benutzung der Anleitung
9
1 Hinweise zur Benutzung der Anleitung
!VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen
führen.
AACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion
des Gerätes beeinträchtigen.
IHINWEIS
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender
Punkte:
zMontage- oder Anschlussfehler
zBeschädigungen am Gerät durch mechanische Einflüsse und Über-
spannungen
zVeränderungen am Gerät ohne ausdrückliche Genehmigung vom
Hersteller
zVerwendung für andere als die in der Anleitung beschriebenen Zwecke
_CAM60.book Seite 9 Dienstag, 22. Dezember 2009 5:02 17

Sicherheits- und Einbauhinweise PerfectView CAM60
10
Beachten Sie folgende Hinweise:
zKlemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der
Fahrzeugelektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den
Minuspol abklemmen.
zUnzureichende Leitungsverbindungen können zur Folge haben, dass
durch Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung,
Licht).
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen:
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse),
– 58 (Rückfahrscheinwerfer).
Verwenden Sie keine Lüsterklemmen.
zVerwenden Sie eine Krimpzange (Abb. 110, Seite 2) zum Verbinden
der Kabel.
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-
schraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen
Speicher der Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.
_CAM60.book Seite 10 Dienstag, 22. Dezember 2009 5:02 17

PerfectView CAM60 Sicherheits- und Einbauhinweise
11
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie die im Fahrzeug montierten Teile der Kamera so, dass sie
sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall)
lösen und zu Verletzungen der Fahrzeuginsassen führen können.
zBefestigen Sie verdeckt unter Verkleidungen anzubringende Teile des
Systems so, dass sie sich nicht lösen oder andere Teile und Leitungen
beschädigen und keine Fahrzeugfunktionen (Lenkung, Pedale usw.) be-
einträchtigen können.
zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer-
austritt, um Schäden zu vermeiden (Abb. 2, Seite 3).
zEntgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutz-
mittel.
zBeachten Sie immer die Sicherheitshinweise des Fahrzeugherstellers.
Einige Arbeiten (z. B. an Rückhaltesystemen wie AIRBAG usw.) dürfen
nur von geschultem Fachpersonal durchgeführt werden.
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur
eine Diodenprüflampe (Abb. 18, Seite 2) oder ein Voltmeter
(Abb. 19, Seite 2).
Prüflampen mit einem Leuchtkörper (Abb. 112, Seite 2) nehmen zu
hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden
kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (Abb. 3, Seite 3).
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabel-
binder oder Isolierband, z. B. an vorhandenen Leitungen.
_CAM60.book Seite 11 Dienstag, 22. Dezember 2009 5:02 17

Lieferumfang PerfectView CAM60
12
Die Kamera ist wasserdicht nach IP69K. Die Dichtungen der Kamera halten
somit auch einem Hochdruckreiniger stand. Trotzdem sollte ein Abstand
zwischen der Düse des Hochdruckreinigers und der Kamera von ca. 50 cm
nicht unterschritten werden (Abb. 4, Seite 3).
Beachten Sie dennoch folgende Hinweise zum Umgang mit der Kamera:
zÖffnen Sie die Kamera nicht, da dieses ihre Dichtigkeit und die Funktions-
fähigkeit beeinträchtigt (Abb. 5, Seite 3).
zZiehen Sie nicht an den Kabeln, da dieses die Dichtigkeit und die
Funktionsfähigkeit der Kamera beeinträchtigt (Abb. 6, Seite 3).
zDie Kamera ist nicht für den Betrieb unter Wasser geeignet (Abb. 7,
Seite 3).
3Lieferumfang
4 Zubehör
Nr. in
Abb. 8,
Seite 4
Menge Bezeichnung Artikel-Nr.
1 1 Monochrom-Kamera CAM60
Farbkamera CAM60C
CAM60ADR (ADR-konform)
9102000024
9102000020
9102000025
2 1 Kamerahalter 9102200072
3 2 Seitenabdeckungen
4 1 Vulkanisierendes Dichtband
– 1 Befestigungsmaterial
Bezeichnung Artikel-Nr.
HD-Systemkabel 20 m, ADR-konform 91022000037
_CAM60.book Seite 12 Dienstag, 22. Dezember 2009 5:02 17

PerfectView CAM60 Bestimmungsgemäßer Gebrauch
13
5 Bestimmungsgemäßer Gebrauch
Die Monochrom-Kamera CAM60 (Art.-Nr. 9102000024), die Farbkamera
CAM60C (Art.-Nr. 9102000020) und die ADR-konforme Kamera
CAM60ADR (Art.-Nr. 9102000025) sind vorrangig für den Einsatz in Fahr-
zeugen unter extremen Bedingungen gedacht. Sie sind einsetzbar in Video-
systemen, die zur Beobachtung des Bereiches um das Fahrzeug vom
Fahrersitz aus dienen, z. B. beim Rangieren oder Einparken.
Die ADR-konforme Kamera CAM60ADR (Art.-Nr. 9102000025) ist bei Ge-
fahrgut-Transporten einsetzbar.
!VORSICHT!
Gefahr von Personenschäden durch das Fahrzeug.
Rückfahrvideosysteme stellen eine Unterstützung beim
Rückwärtsfahren dar, sie entbinden Sie jedoch nicht von der
besonderen Vorsichtspflicht beim Rückwärtsfahren.
6 Technische Beschreibung
Die Kamera mit integriertem Mikrofon ist in einem Aluminiumgehäuse unter-
gebracht und überträgt Bild und Ton über ein Kabel zu einem Monitor.
Die Kamera übermittelt das Bild, als ob Sie aus einem Rückfenster blicken.
Um die Kamera zum Rückwärtsfahren nutzen zu können, muss der Monitor
das Bild spiegeln können.
Die Kamera besteht aus u. a. folgenden Elementen:

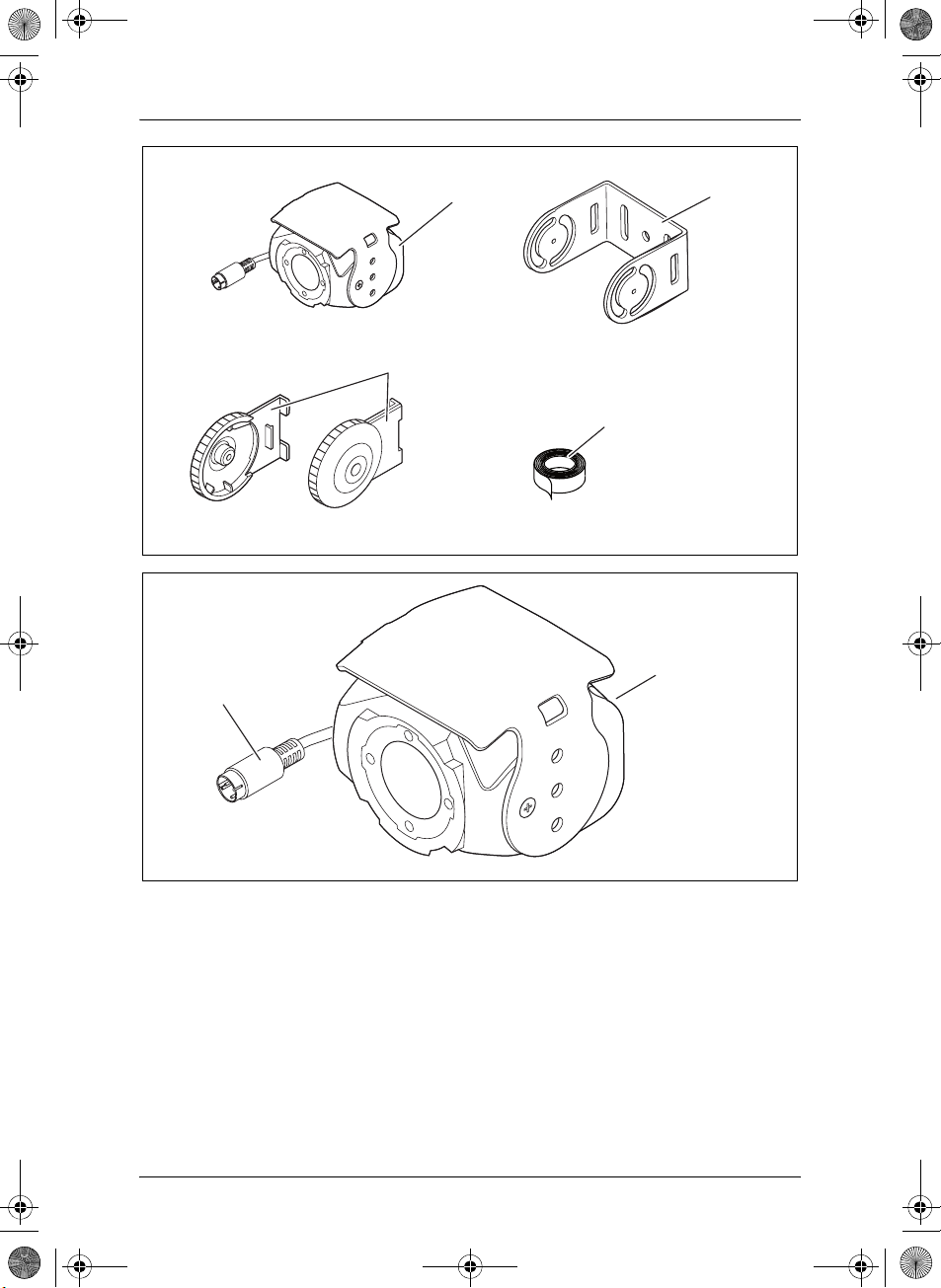

Nr. in
Abb. 9,
Seite 4
Bezeichnung
1 6-poliges Anschlusskabel
2Mikrofon (Rückseite)
_CAM60.book Seite 13 Dienstag, 22. Dezember 2009 5:02 17

Allgemeine Hinweise zum elektrischen Anschluss PerfectView CAM60
14
7 Allgemeine Hinweise zum elektri-
schen Anschluss
7.1 Kabel verlegen
AACHTUNG! Beschädigungsgefahr!
zWenn Sie Löcher bohren, prüfen Sie vorher, ob ausreichender
Freiraum für den Bohreraustritt vorhanden ist.
zNicht fachgerechte Kabelverlegungen und Kabelverbindungen
führen immer wieder zu Fehlfunktionen oder Beschädigungen
von Bauteilen. Eine korrekte Kabelverlegung bzw. Kabel-
verbindung ist die Grundvoraussetzung für eine dauerhafte und
fehlerfreie Funktion der nachgerüsteten Komponenten.
zDie Kabel dürfen nicht über längere Zeit mit Lösungsmitteln wie
z. B. Benzin in Berührung kommen, da Lösungsmittel die Kabel
beschädigen würden.
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie für die Durchführung der Anschlusskabel nach Möglich-
keit Originaldurchführungen oder andere Durchführungsmöglichkeiten,
z. B. Verkleidungskanten, Lüftungsgitter oder Blindschalter. Wenn keine
Durchführungen vorhanden sind, müssen Sie für die jeweiligen Kabel ent-
sprechende Löcher bohren. Schauen Sie vorher nach, ob ausreichender
Freiraum für den Bohreraustritt vorhanden ist.
zVerlegen Sie die Kabel nach Möglichkeit immer im Fahrzeuginneren,
denn dort sind sie besser geschützt als außen am Fahrzeug.
Wenn Sie die Kabel trotzdem außerhalb des Fahrzeuges verlegen, ach-
ten Sie auf eine sichere Befestigung (durch zusätzliche Kabelbinder,
Isolierband usw.).
zUm Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen
der Kabel immer ausreichend Abstand zu heißen und sich bewegenden
Fahrzeugteilen (Auspuffrohre, Antriebswellen, Lichtmaschine, Lüfter,
Heizung usw.). Verwenden Sie zum mechanischen Schutz Wellrohr oder
ähnliche Schutzmaterialien.
zBeachten Sie beim Verlegen der Kabel, dass diese
– nicht stark geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (Abb. 3, Seite 3).
_CAM60.book Seite 14 Dienstag, 22. Dezember 2009 5:02 17

PerfectView CAM60 Kamera montieren
15
zBefestigen Sie die Kabel sicher im Fahrzeug, um ein Verfangen (Sturz-
gefahr) zu vermeiden. Dieses kann erfolgen durch den Einsatz von Kabel-
bindern, Isolierband oder durch Ankleben mit Klebstoff.
zSchützen Sie jeden Durchbruch an der Außenhaut durch geeignete Maß-
nahmen gegen Wassereinbruch, z. B. durch Einsetzen des Kabels mit
Dichtungsmasse und durch Abspritzen des Kabels und der Durchfüh-
rungstülle mit Dichtungsmasse.
IHINWEIS
Beginnen Sie mit dem Abdichten der Durchbrüche erst, nachdem
alle Einstellarbeiten an der Kamera abgeschlossen sind und die
benötigten Längen der Anschlusskabel festliegen.
8 Kamera montieren
8.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zSatz Bohrer (Abb. 11, Seite 2)
zBohrmaschine (Abb. 12, Seite 2)
zSchraubendreher (Abb. 13, Seite 2)
zSatz Ring- oder Maulschlüssel (Abb. 14, Seite 2)
zMaßstab (Abb. 15, Seite 2)
zHammer (Abb. 16, Seite 2)
zKörner (Abb. 17, Seite 2)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie
folgende Hilfsmittel:
zDiodenprüflampe (Abb. 18, Seite 2) oder Voltmeter (Abb. 19,
Seite 2)
zIsolierband (Abb. 111, Seite 2)
zGgf. Kabeldurchführungstüllen
Zur Befestigung der Kabel benötigen Sie ggf. noch weitere Kabelbinder.
_CAM60.book Seite 15 Dienstag, 22. Dezember 2009 5:02 17

Kamera montieren PerfectView CAM60
16
8.2 Kamera montieren
!VORSICHT!
Wählen Sie den Platz der Kamera so und befestigen Sie diese so
sicher, dass unter keinen Umständen in der Nähe stehende Perso-
nen verletzt werden können, z. B. weil über das Fahrzeugdach
streifende Äste die Kamera abreißen.
IHINWEIS
Wenn durch den Anbau der Kamera die in den Fahrzeugpapieren
eingetragene Fahrzeughöhe oder Fahrzeuglänge verändert wird,
muss eine neue Abnahme durch die zuständigen Stellen (TÜV,
DEKRA usw.) erfolgen.
Lassen Sie die neue Abnahme durch Ihr zuständiges Straßenver-
kehrsamt in die Fahrzeugpapiere eintragen.
Beachten Sie folgende Hinweise bei der Montage:
zBringen Sie die Kamera für einen vernünftigen Blickwinkel in mindestens
zwei Metern Höhe an.
Achten Sie bei der Montage auf einen ausreichend standfesten Arbeits-
platz.
zAchten Sie darauf, dass der Montageort der Kamera ausreichende
Festigkeit bietet (z. B. können sich über das Fahrzeugdach streifende
Äste in der Kamera verfangen).
zMontieren Sie den Kamerahalter waagerecht und mittig am Heck des
Fahrzeuges (Abb. 0, Seite 5).
zDie sicherste Art der Befestigung sind Schrauben, die durch den Aufbau
gehen. Beachten Sie dabei folgende Hinweise:
– Hinter der gewählten Montageposition muss ausreichend Freiraum für
die Montage vorhanden sein.
– Jeder Durchbruch muss durch geeignete Maßnahmen gegen Wasser-
einbruch geschützt werden (z. B. durch Einsetzen der Schrauben mit
Dichtungsmasse und/oder Abspritzen der äußeren Befestigungsteile
mit Dichtungsmasse).
– Der Aufbau an der Befestigungsstelle muss genügend Festigkeit
bieten, damit sich der Kamerahalter genügend fest anziehen lässt.
zKontrollieren Sie vorher, ob ausreichender Freiraum für den Bohreraus-
tritt vorhanden ist (Abb. 2, Seite 3).
zWenn Sie sich nicht sicher über den von Ihnen gewählten Montageort
sind, erkundigen Sie sich beim Aufbauhersteller oder dessen Vertretung.
_CAM60.book Seite 16 Dienstag, 22. Dezember 2009 5:02 17

PerfectView CAM60 Kamera montieren
17
IHINWEIS
Um die Korrosion der Schrauben zu minimieren, fetten Sie die
Gewinde ein.
Gehen Sie bei der Montage wie folgt vor:
➤Halten Sie den Kamerahalter an den gewählten Montageort und markie-
ren Sie mindestens zwei verschiedene Bohrpunkte (Abb. a, Seite 5).
➤Körnen Sie an den zuvor angezeichneten Punkten mit Hammer und
Körner vor, um ein Verlaufen des Bohrers zu verhindern.
Wenn Sie die Kamera mit Blechschrauben anschrauben möchten
(Abb. b, Seite 5)
AACHTUNG! Beschädigungsgefahr!
Die Befestigung mit Blechschrauben darf nur in Stahlblechen mit
einer Mindestdicke von 1,5 mm erfolgen.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø3mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Schrauben Sie den Kamerahalter mit den Blechschrauben 4 x 10 mm an.
Wenn Sie die Kamera mit Gewindeschrauben durch den Aufbau
befestigen möchten (Abb. c, Seite 5)
AACHTUNG! Beschädigungsgefahr!
Achten Sie darauf, dass sich die Muttern beim Anziehen nicht
durch den Aufbau ziehen können.
Verwenden Sie ggf. größere Unterlegscheiben oder Blechplatten.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø 4,5 mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Schrauben Sie den Kamerahalter mit den Gewindeschrauben
M4 x 20 mm an.
Je nach Aufbaustärke benötigen Sie längere Gewindeschrauben.
_CAM60.book Seite 17 Dienstag, 22. Dezember 2009 5:02 17

Kamera montieren PerfectView CAM60
18
Durchbruch für das Anschlusskabel der Kamera anfertigen (Abb. d,
Seite 5)
IHINWEIS
Verwenden Sie für die Durchführung der Anschlusskabel nach
Möglichkeit vorhandene Durchführungsmöglichkeiten, z. B.
Lüftungsgitter. Wenn keine Durchführungen vorhanden sind,
müssen Sie ein Loch von Ø 20 mm bohren.
AACHTUNG! Beschädigungsgefahr!
Kontrollieren Sie vorher, ob ausreichender Freiraum für den
Bohreraustritt vorhanden ist.
➤Bohren Sie in der Nähe der Kamera ein Loch von Ø 20 mm.
➤Entgraten Sie alle Bohrlöcher, die im Blech gefertigt sind, und versehen
Sie sie mit Rostschutz.
➤Versehen Sie alle scharfkantigen Durchführungen mit einer
Durchführungstülle.
Kamera montieren
AACHTUNG! Beschädigungsgefahr!
Verwenden Sie zur Montage der Kamera nur die mitgelieferten
Schrauben. Längere Schrauben beschädigen die Kamera.
➤Schieben Sie die Kamera in den Kamerahalter ein.
➤Befestigen Sie die Kamera lose mit den zwei Schrauben M3 x 6 mm in
den Langlöchern (Abb. e, Seite 5).
➤Richten Sie die Kamera provisorisch so aus, dass das Objektiv einen
Winkel von ca. 50° zur senkrechten Achse des Fahrzeugs bildet
(Abb. f, Seite 6).
AACHTUNG! Beschädigungsgefahr!
Montieren Sie die Kamera nie ohne den Kameraschutz.
_CAM60.book Seite 18 Dienstag, 22. Dezember 2009 5:02 17

PerfectView CAM60 Kamera montieren
19
Kamera elektrisch anschließen
IHINWEIS
zVerlegen Sie das Kamerakabel so, dass Sie bei einem eventuell
notwendigen Ausbau der Kamera leicht an die Steckerverbin-
dung zwischen Kamera und Verlängerungskabel kommen. Die
Demontage wird dadurch erheblich vereinfacht.
zUm Korrosion im Stecker zu minimieren, geben Sie etwas Fett,
z. B. Polfett, in einen der Stecker.
zBei Bedarf sind weitere Verlängerungskabel erhältlich (siehe
Kapitel „Zubehör“ auf Seite 12).
➤Führen Sie das Kamerakabel ins Fahrzeuginnere.
➤Stecken Sie den Stecker des Kamerakabels in die Steckbuchse des
Verlängerungskabels (Abb. gA, Seite 6).
AACHTUNG! Beschädigungsgefahr!
Die Steckverbindungen des Verlängerungskabels bieten keinen
Schutz gegen das Eindringen von Wasser. Versehen Sie die Ver-
bindungen unbedingt mit dem mitgelieferten Dichtband
(Abb. gB, Seite 6).
Kamera ausrichten
IHINWEIS
Zum Ausrichten der Kamera müssen Sie ggf. erst noch einen
Monitor montieren und elektrisch anschließen (siehe Prinzip-
Anschlussplan Abb. h, Seite 6).
➤Richten Sie die Kamera anhand des Monitorbildes aus:
Das Monitorbild sollte am unteren Bildrand das Heck bzw. die Stoß-
stange Ihres Fahrzeuges zeigen. Die Mitte der Stoßstange sollte auch in
der Mitte des Monitorbildes sein (Abb. i, Seite 6).
➤Prüfen Sie die Funktion der Kamera, nachdem Sie sie an einen Monitor
angeschlossen haben.
_CAM60.book Seite 19 Dienstag, 22. Dezember 2009 5:02 17

Kamera pflegen und reinigen PerfectView CAM60
20
Kamera befestigen
➤Ziehen Sie die beiden Befestigungsschrauben in den Langlöchern des
Monitorhalters fest.
➤Befestigen Sie die Seitenabdeckungen mit den beiden Schrauben

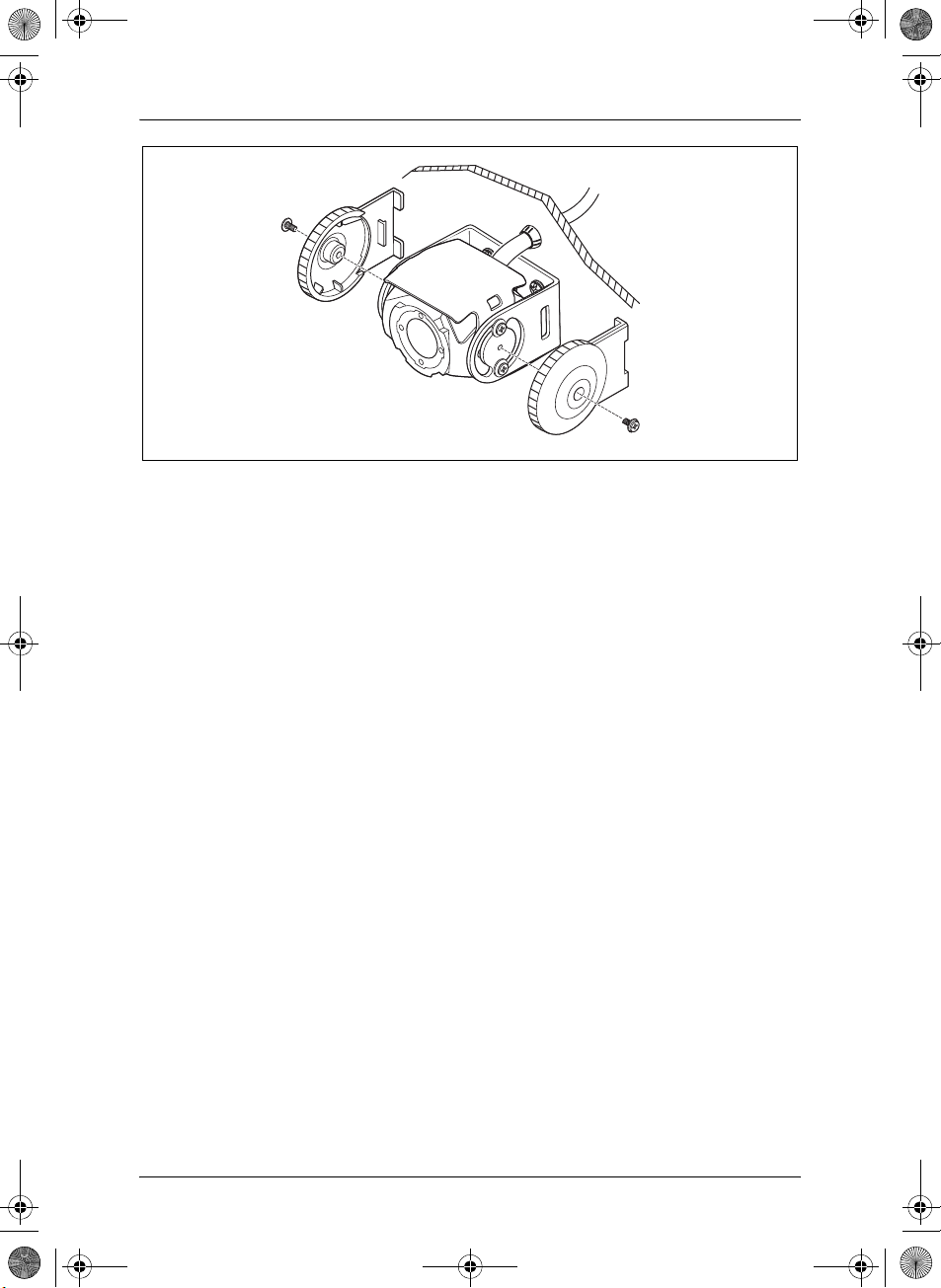

M3 x 8 mm in den mittleren Gewindebohrungen (Abb. j, Seite 7).
9 Kamera pflegen und reinigen
AACHTUNG! Beschädigungsgefahr!
Keine scharfen oder harten Mittel zur Reinigung verwenden, da
dies zu einer Beschädigung des Geräts führen kann.
➤Reinigen Sie die Kamera gelegentlich mit einem weichen, feuchten Tuch.
10 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.
Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende
Unterlagen mitschicken:
zeine Kopie der Rechnung mit Kaufdatum,
zeinen Reklamationsgrund oder eine Fehlerbeschreibung.
11 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
MWenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
_CAM60.book Seite 20 Dienstag, 22. Dezember 2009 5:02 17
