Dometic GROUP Waeco PerfectView CAM55 User manual

PerfectView
CAM55, CAM55W
DE 8 Rückfahrvideokamera
Montage- und Bedienungs-
anleitung
EN 22 Rear View Video Camera
Installation and operating manual
FR 36 Caméra vidéo de recul
Notice de montage et d’utilisation
ES 51
Cámara de vídeo de marcha
atrás
Instrucciones de montaje y uso
IT 66 Videocamera per la retromarcia
Istruzioni per I’uso e il montaggio
NL 81 Achteruitrijvideocamera
Montagehandleiding en gebruiks-
aanwijzing
DA 96 Bakvideokamera
Installations- og betjenings-
vejledning
SV 110 Backningsvideokamera
Monterings- och bruksanvisning
NO 123 Ryggevideokamera
Montasje- og bruksanvisning
FI 136 Peruutusvideokamera
Asennus- ja käyttöohje
PT 150 Câmara de marcha-atrás
Instruções de montagem e
manual de instruções
RU 165 Видеокамера заднего вида
Инструкция по монтажу и
эксплуатации
PL 180 Kamera cofania
Instrukcja montażu i obsługi
CS 195 Couvací kamera
Návod k montáži a obsluze
SK 208 Cúvacia kamera
Návod na montáž a uvedenie do
prevádzky
HU 222 Tolatókamera
Szerelési és használati útmutató

PerfectView CAM55, CAM55W
2
1 2 3
4
9
6
8
5
7
10 11 12
1

PerfectView CAM55, CAM55W
3
2
3
4
5
6
7

PerfectView CAM55, CAM55W
4
12
45
3
8
3
2
1
9

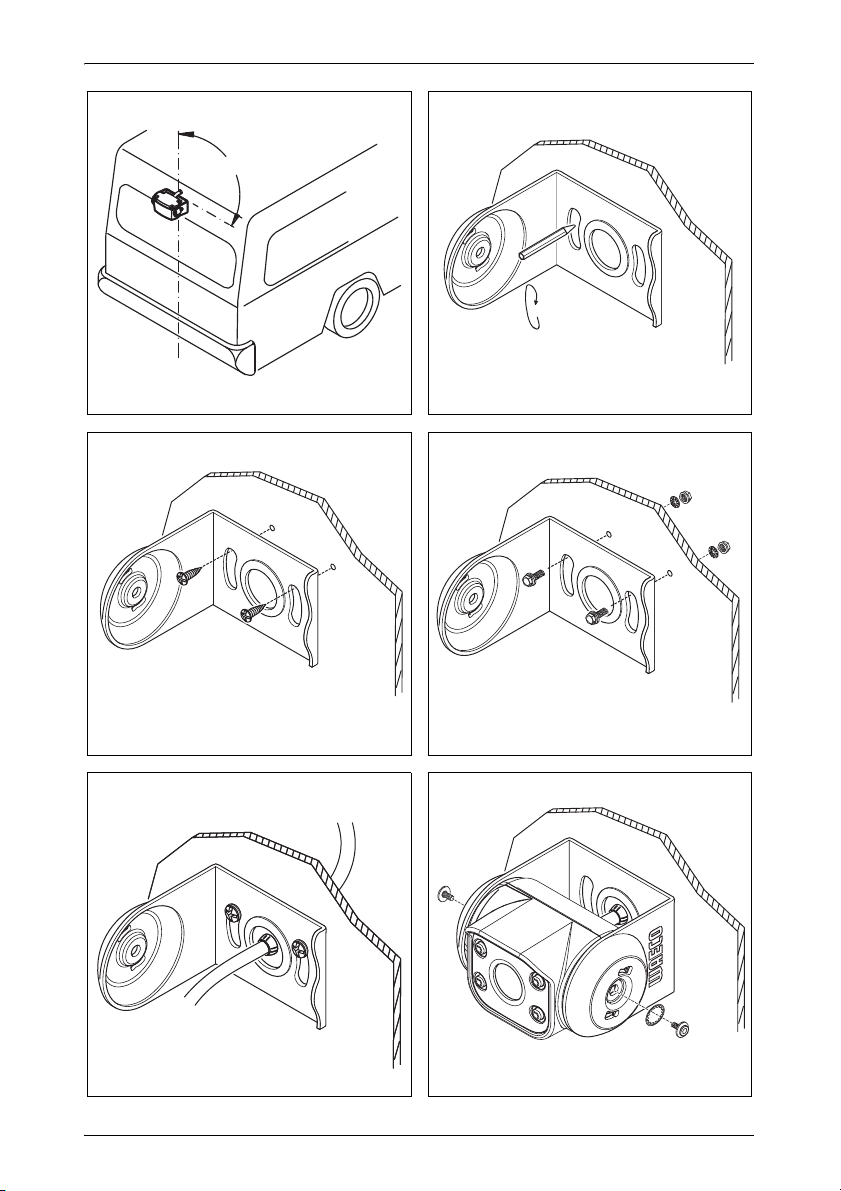

PerfectView CAM55, CAM55W
5
90°
0
a
b
c
d
e

PerfectView CAM55, CAM55W
6
f
~50°
A B
g
h
A
B
i

PerfectView CAM55, CAM55W
7
j

DE
PerfectView CAM55, CAM55W
8
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Produktes an den Nutzer weiter.
Inhaltsverzeichnis
1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7 Hinweise zum elektrischen Anschluss . . . . . . . . . . . . . . . . . . . . . . . 14
8 Kamera montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
9 Kamera pflegen und reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
11 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
12 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

DE
PerfectView CAM55, CAM55W Erklärung der Symbole
9
1 Erklärung der Symbole
!
!
A
I
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
Montage- oder Anschlussfehler
Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
Veränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
Verwendung für andere als die in der Anleitung beschriebenen Zwecke
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen
führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die
Funktion des Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.

DE
Sicherheits- und Einbauhinweise PerfectView CAM55, CAM55W
10
Beachten Sie folgende Hinweise:
Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der
Fahrzeugelektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den
Minuspol abklemmen.
Unzureichende Leitungsverbindungen können zur Folge haben, dass
durch Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung,
Licht).
Verwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen:
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse),
– 58 (Rückfahrscheinwerfer).
Verwenden Sie keine Lüsterklemmen.

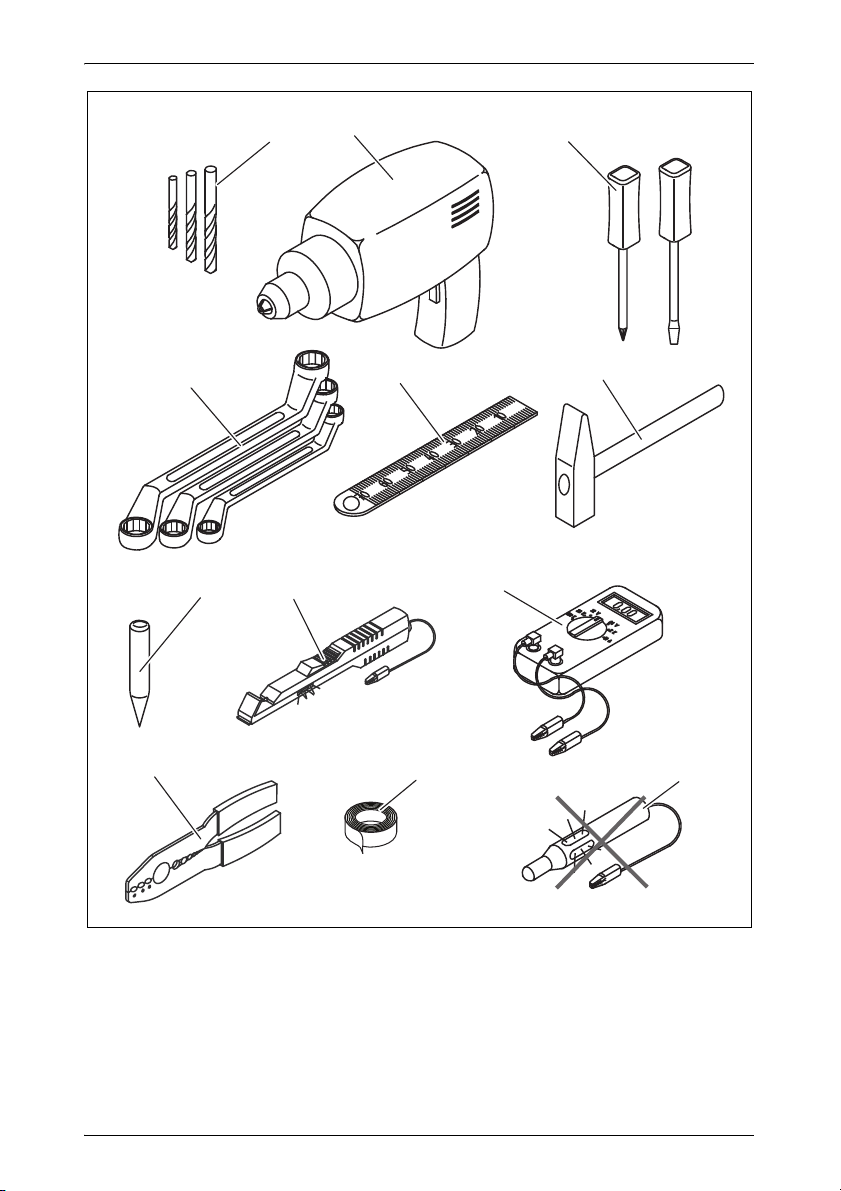

Verwenden Sie eine Krimpzange (Abb. 110, Seite 2) zum Verbinden
der Kabel.
Schrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-
schraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen
Speicher der Komfortelektronik ihre gespeicherten Daten.
Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.

DE
PerfectView CAM55, CAM55W Sicherheits- und Einbauhinweise
11
Beachten Sie folgende Hinweise bei der Montage:
Befestigen Sie die im Fahrzeug montierten Teile der Kamera so, dass sie
sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall)
lösen und zu Verletzungen der Fahrzeuginsassen führen können.
Befestigen Sie verdeckt unter Verkleidungen anzubringende Teile des
Systems so, dass sie sich nicht lösen oder andere Teile und Leitungen
beschädigen und keine Fahrzeugfunktionen (Lenkung, Pedale usw.)
beeinträchtigen können.
Achten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer-
austritt, um Schäden zu vermeiden (Abb. 2, Seite 3).
Entgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutz-
mittel.
Beachten Sie immer die Sicherheitshinweise des Fahrzeugherstellers.
Einige Arbeiten (z. B. an Rückhaltesystemen wie AIRBAG usw.) dürfen
nur von geschultem Fachpersonal durchgeführt werden.
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
Benutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur
eine Diodenprüflampe (Abb. 18, Seite 2) oder ein Voltmeter
(Abb. 19, Seite 2).
Prüflampen mit einem Leuchtkörper (Abb. 112, Seite 2) nehmen zu
hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden
kann.
Beachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (Abb. 3, Seite 3).
Isolieren Sie alle Verbindungen und Anschlüsse.
Sichern Sie die Kabel gegen mechanische Beanspruchung durch Kabelb-
inder oder Isolierband, z. B. an vorhandenen Leitungen.

DE
Lieferumfang PerfectView CAM55, CAM55W
12
Die Kamera ist wasserdicht. Die Dichtungen der Kamera halten aber nicht
einem Hochdruckreiniger stand (Abb. 4, Seite 3). Beachten Sie deshalb
folgende Hinweise zum Umgang mit der Kamera:
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensori-
schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das Produkt sicher zu benutzen, sollten
dieses Produkt nicht ohne Aufsicht oder Anweisung durch eine verant-
wortliche Person nutzen.
Öffnen Sie die Kamera nicht, da dieses ihre Dichtigkeit und die Funktions-
fähigkeit beeinträchtigt (Abb. 5, Seite 3).
Ziehen Sie nicht an den Kabeln, da dieses die Dichtigkeit und die
Funktionsfähigkeit der Kamera beeinträchtigt (Abb. 6, Seite 3).
Die Kamera ist nicht für den Betrieb unter Wasser geeignet (Abb. 7,
Seite 3).
3Lieferumfang
CAM55
CAM55W
Nr. in Abb. 8, Seite 4 Menge Bezeichnung Artikel-Nr.
1 1 Farbkamera CAM55 9102000064
2 1 Kamerahalter
3 2 Seitenabdeckungen
4 1 Verlängerungskabel 9102200030
5 1 Befestigungsmaterial
Nr. in Abb. 8, Seite 4 Menge Bezeichnung Artikel-Nr.
1 1 Farbkamera CAM55W 9102000068
2 1 Kamerahalter
3 2 Seitenabdeckungen
4 1 Verlängerungskabel 9102200030
5 1 Befestigungsmaterial

DE
PerfectView CAM55, CAM55W Zubehör
13
4 Zubehör
Als Zubehör erhältlich (nicht im Lieferumfang enthalten):
5 Bestimmungsgemäßer Gebrauch
Die CMOS Farbkamera CAM55 (Art.-Nr. 9102000064) ist vorrangig für den
Einsatz in Fahrzeugen gedacht. Sie ist einsetzbar in Videosystemen, die zur
Beobachtung des Bereiches um das Fahrzeug vom Fahrersitz aus dienen,
z. B. beim Rangieren oder Einparken.
!
6 Technische Beschreibung
Die Kamera mit integriertem Mikrofon ist in einem Aluminiumgehäuse unter-
gebracht und überträgt Bild und Ton über ein Kabel zu einem Monitor. Durch
die Infrarot-LEDs wird die Nachtsicht verbessert.
Die Kamera übermittelt das Bild, als ob Sie in den Rückspiegel blicken.
Die Kamera besteht aus u. a. folgenden Elementen:
Bezeichnung Artikel-Nr.
Verlängerungskabel 5 m RV-805 91022000028
Verlängerungskabel 8 m RV-810 91022000029
Verlängerungskabel 20 m RV-820 91022000030
Spiralkabel für Anhängerbetrieb RV-150-SPK 91022000031
WARNUNG!
Gefahr von Personenschäden durch das Fahrzeug.
Rückfahrvideosysteme stellen eine Unterstützung beim
Rückwärtsfahren dar, sie entbinden Sie jedoch nicht von der
besonderen Vorsichtspflicht beim Rückwärtsfahren.
Nr. in
Abb. 9,
Seite 4
Bezeichnung
1 6-poliges Anschlusskabel
2 Infrarot-LEDs
3Mikrofon

DE
Hinweise zum elektrischen Anschluss PerfectView CAM55, CAM55W
14
7 Hinweise zum elektrischen Anschluss
7.1 Kabel verlegen
A
Beachten Sie deshalb folgende Hinweise:
Verwenden Sie für die Durchführung der Anschlusskabel nach Möglich-
keit Originaldurchführungen oder andere Durchführungsmöglichkeiten,
z. B. Verkleidungskanten, Lüftungsgitter oder Blindschalter. Wenn keine
Durchführungen vorhanden sind, müssen Sie für die jeweiligen Kabel ent-
sprechende Löcher bohren. Schauen Sie vorher nach, ob ausreichender
Freiraum für den Bohreraustritt vorhanden ist.
Verlegen Sie die Kabel nach Möglichkeit immer im Fahrzeuginneren,
denn dort sind sie besser geschützt als außen am Fahrzeug.
Wenn Sie die Kabel trotzdem außerhalb des Fahrzeuges verlegen,
achten Sie auf eine sichere Befestigung (durch zusätzliche Kabelbinder,
Isolierband usw.).
Um Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen
der Kabel immer ausreichend Abstand zu heißen und sich bewegenden
Fahrzeugteilen (Auspuffrohre, Antriebswellen, Lichtmaschine, Lüfter,
Heizung usw.). Verwenden Sie zum mechanischen Schutz Wellrohr oder
ähnliche Schutzmaterialien.

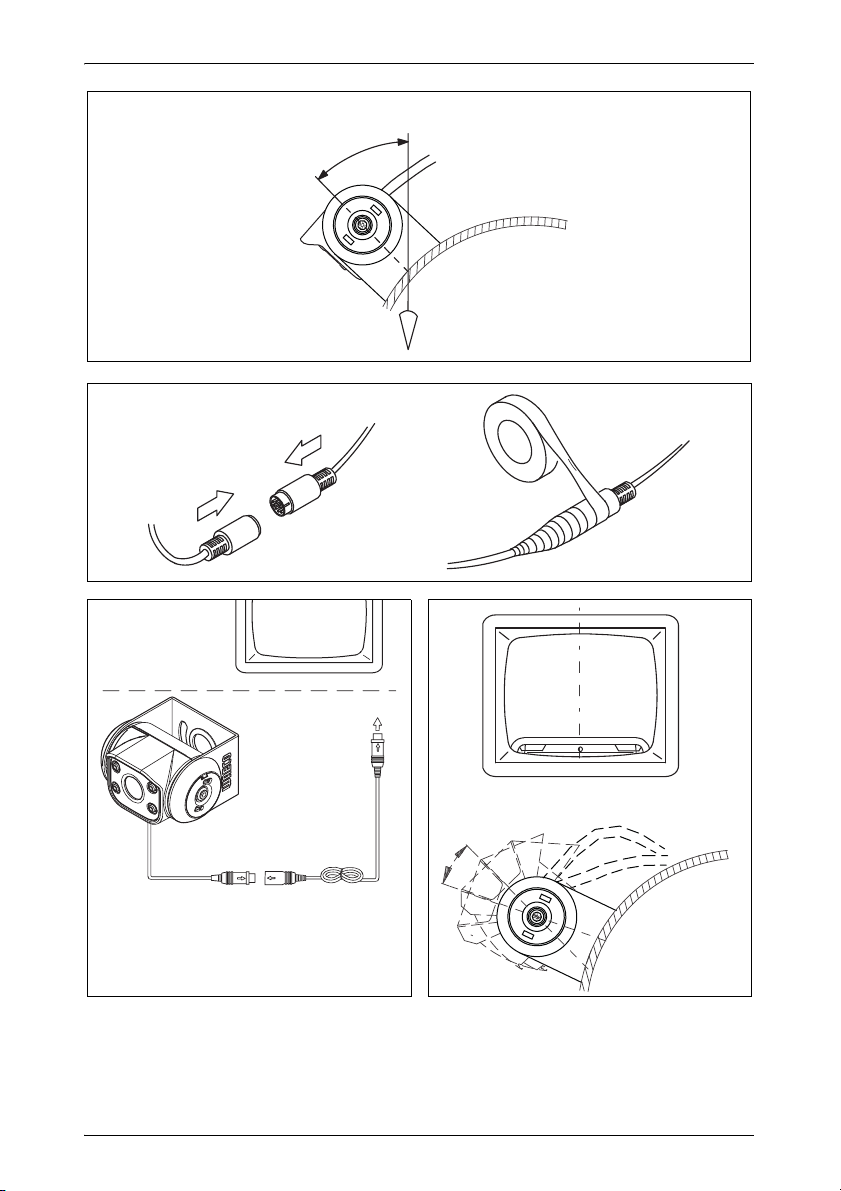

Verschrauben Sie die Steckverbindungen der Verbindungskabel zum
Schutz gegen das Eindringen von Wasser (Abb. g, Seite 6).
ACHTUNG! Beschädigungsgefahr!
Wenn Sie Löcher bohren, prüfen Sie vorher, ob ausreichender
Freiraum für den Bohreraustritt vorhanden ist.
Nicht fachgerechte Kabelverlegungen und Kabelverbindun-
gen führen immer wieder zu Fehlfunktionen oder Beschädi-
gungen von Bauteilen. Eine korrekte Kabelverlegung bzw.
Kabelverbindung ist die Grundvoraussetzung für eine dauer-
hafte und fehlerfreie Funktion der nachgerüsteten Komponen-
ten.
Die Kabel dürfen nicht über längere Zeit mit Lösungsmitteln
wie z. B. Benzin in Berührung kommen, da Lösungsmittel die
Kabel beschädigen würden.

DE
PerfectView CAM55, CAM55W Kamera montieren
15
Beachten Sie beim Verlegen der Kabel, dass diese
– nicht stark geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (Abb. 3, Seite 3).
Befestigen Sie die Kabel sicher im Fahrzeug, um ein Verfangen (Sturz-
gefahr) zu vermeiden. Dieses kann erfolgen durch den Einsatz von Kabel-
bindern, Isolierband oder durch Ankleben mit Klebstoff.
Schützen Sie jeden Durchbruch an der Außenhaut durch geeignete Maß-
nahmen gegen Wassereinbruch, z. B. durch Einsetzen des Kabels mit
Dichtungsmasse und durch Abspritzen des Kabels und der
Durchführungstülle mit Dichtungsmasse.
I
8 Kamera montieren
8.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
Satz Bohrer (Abb. 11, Seite 2)
Bohrmaschine (Abb. 12, Seite 2)
Schraubendreher (Abb. 13, Seite 2)
Satz Ring- oder Maulschlüssel (Abb. 14, Seite 2)
Maßstab (Abb. 15, Seite 2)
Hammer (Abb. 16, Seite 2)
Körner (Abb. 17, Seite 2)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie
folgende Hilfsmittel:
Diodenprüflampe (Abb. 18, Seite 2) oder Voltmeter (Abb. 19,
Seite 2)
Isolierband (Abb. 111, Seite 2)
Ggf. Kabeldurchführungstüllen
HINWEIS
Beginnen Sie mit dem Abdichten der Durchbrüche erst, nachdem
alle Einstellarbeiten an der Kamera abgeschlossen sind und die
benötigten Längen der Anschlusskabel festliegen.

DE
Kamera montieren PerfectView CAM55, CAM55W
16
Zur Befestigung der Kabel benötigen Sie ggf. noch weitere Kabelbinder.
8.2 Kamera montieren
!
I
Beachten Sie folgende Hinweise bei der Montage:
Bringen Sie die Kamera für einen vernünftigen Blickwinkel in mindestens
zwei Metern Höhe an.
Achten Sie bei der Montage auf einen ausreichend standfesten Arbeits-
platz.
Achten Sie darauf, dass der Montageort der Kamera ausreichende Fes-
tigkeit bietet (z. B. können sich über das Fahrzeugdach streifende Äste in
der Kamera verfangen).
Montieren Sie den Kamerahalter waagerecht und mittig am Heck des
Fahrzeuges (Abb. 0, Seite 5).
Die sicherste Art der Befestigung sind Schrauben, die durch den Aufbau
gehen. Beachten Sie dabei folgende Hinweise:
– Hinter der gewählten Montageposition muss ausreichend Freiraum für
die Montage vorhanden sein.
– Jeder Durchbruch muss durch geeignete Maßnahmen gegen
Wassereinbruch geschützt werden (z. B. durch Einsetzen der
Schrauben mit Dichtungsmasse und/oder Abspritzen der äußeren
Befestigungsteile mit Dichtungsmasse).
– Der Aufbau an der Befestigungsstelle muss genügend Festigkeit
bieten, damit sich der Kamerahalter genügend fest anziehen lässt.
Kontrollieren Sie vorher, ob ausreichender Freiraum für den Bohrer-
austritt vorhanden ist (Abb. 2, Seite 3).
VORSICHT!
Wählen Sie den Platz der Kamera so und befestigen Sie diese so
sicher, dass unter keinen Umständen in der Nähe stehende Per-
sonen verletzt werden können, z. B. weil über das Fahrzeugdach
streifende Äste die Kamera abreißen.
HINWEIS
Wenn durch den Anbau der Kamera die in den Fahrzeugpapieren
eingetragene Fahrzeughöhe oder Fahrzeuglänge verändert wird,
muss eine neue Abnahme durch die zuständigen Stellen (TÜV,
DEKRA usw.) erfolgen.
Lassen Sie die neue Abnahme durch Ihr zuständiges Straßen-
verkehrsamt in die Fahrzeugpapiere eintragen.

DE
PerfectView CAM55, CAM55W Kamera montieren
17
Wenn Sie sich nicht sicher über den von Ihnen gewählten Montageort
sind, erkundigen Sie sich beim Aufbauhersteller oder dessen Vertretung.
I
Gehen Sie bei der Montage wie folgt vor:
➤Halten Sie den Kamerahalter an den gewählten Montageort und markie-
ren Sie mindestens zwei verschiedene Bohrpunkte (Abb. a, Seite 5).
➤Körnen Sie an den zuvor angezeichneten Punkten mit Hammer und
Körner vor, um ein Verlaufen des Bohrers zu verhindern.
Wenn Sie die Kamera mit Blechschrauben anschrauben möchten
(Abb. b, Seite 5)
A
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø3mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Schrauben Sie den Kamerahalter mit Blechschrauben der Größe
4x10mman.
Wenn Sie die Kamera mit Gewindeschrauben durch den Aufbau
befestigen möchten (Abb. c, Seite 5)
A
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø5mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Schrauben Sie den Kamerahalter mit den Gewindeschrauben
M6 x 20 mm an.
Je nach Aufbaustärke benötigen Sie längere Gewindeschrauben.
HINWEIS
Um die Korrosion der Schrauben zu minimieren, fetten Sie die
Gewinde ein.
ACHTUNG! Beschädigungsgefahr!
Die Befestigung mit Blechschrauben darf nur in Stahlblechen mit
einer Mindestdicke von 1,5 mm erfolgen.
ACHTUNG! Beschädigungsgefahr!
Achten Sie darauf, dass sich die Muttern beim Anziehen nicht
durch den Aufbau ziehen können.
Verwenden Sie ggf. größere Unterlegscheiben oder Blechplatten.

DE
Kamera montieren PerfectView CAM55, CAM55W
18
Durchbruch für das Anschlusskabel der Kamera anfertigen (Abb. d,
Seite 5)
I
A
➤Bohren Sie in der Nähe der Kamera ein Loch von Ø 16 mm.
➤Entgraten Sie alle Bohrlöcher, die im Blech gefertigt sind, und versehen
Sie sie mit Rostschutz.
➤Versehen Sie alle scharfkantigen Durchführungen mit einer Durch-
führungstülle.
Kamera montieren
A
➤Schieben Sie die Kamera in den Kamerahalter ein.
➤Befestigen Sie die Kamera lose mit den zwei Schrauben M4 x 6 mm in
den seitlichen Löchern (Abb. e, Seite 5).
➤Richten Sie die Kamera provisorisch so aus, dass das Objektiv einen
Winkel von ca. 50° zur senkrechten Achse des Fahrzeugs bildet
(Abb. f, Seite 6).
HINWEIS
Verwenden Sie für die Durchführung der Anschlusskabel nach
Möglichkeit vorhandene Durchführungsmöglichkeiten, z. B.
Lüftungsgitter. Wenn keine Durchführungen vorhanden sind,
müssen Sie ein Loch von Ø 16 mm bohren.
ACHTUNG! Beschädigungsgefahr!
Kontrollieren Sie vorher, ob ausreichender Freiraum für den
Bohreraustritt vorhanden ist.
ACHTUNG! Beschädigungsgefahr!
Verwenden Sie zur Montage der Kamera nur die mitgelieferten
Schrauben. Längere Schrauben beschädigen die Kamera.

DE
PerfectView CAM55, CAM55W Kamera montieren
19
Kamera elektrisch anschließen
I
➤Führen Sie das Kamerakabel ins Fahrzeuginnere.
➤Stecken Sie den Stecker des Kamerakabels in die Steckbuchse des
Verlängerungskabels.
➤Verschrauben Sie die Steckverbindung zum Schutz gegen das Eindrin-
gen von Wasser (Abb. g, Seite 6).
Kamera ausrichten
I
➤Richten Sie die Kamera anhand des Monitorbildes aus:
Das Monitorbild sollte am unteren Bildrand das Heck bzw. die Stoß-
stange Ihres Fahrzeuges zeigen. Die Mitte der Stoßstange sollte auch in
der Mitte des Monitorbildes sein (Abb. i, Seite 6).
➤Prüfen Sie die Funktion der Kamera, nachdem Sie sie an einen Monitor
angeschlossen haben.
Kamera befestigen
➤Ziehen Sie die beiden Befestigungsschrauben in den seitlichen Löchern
des Kamerahalters fest.

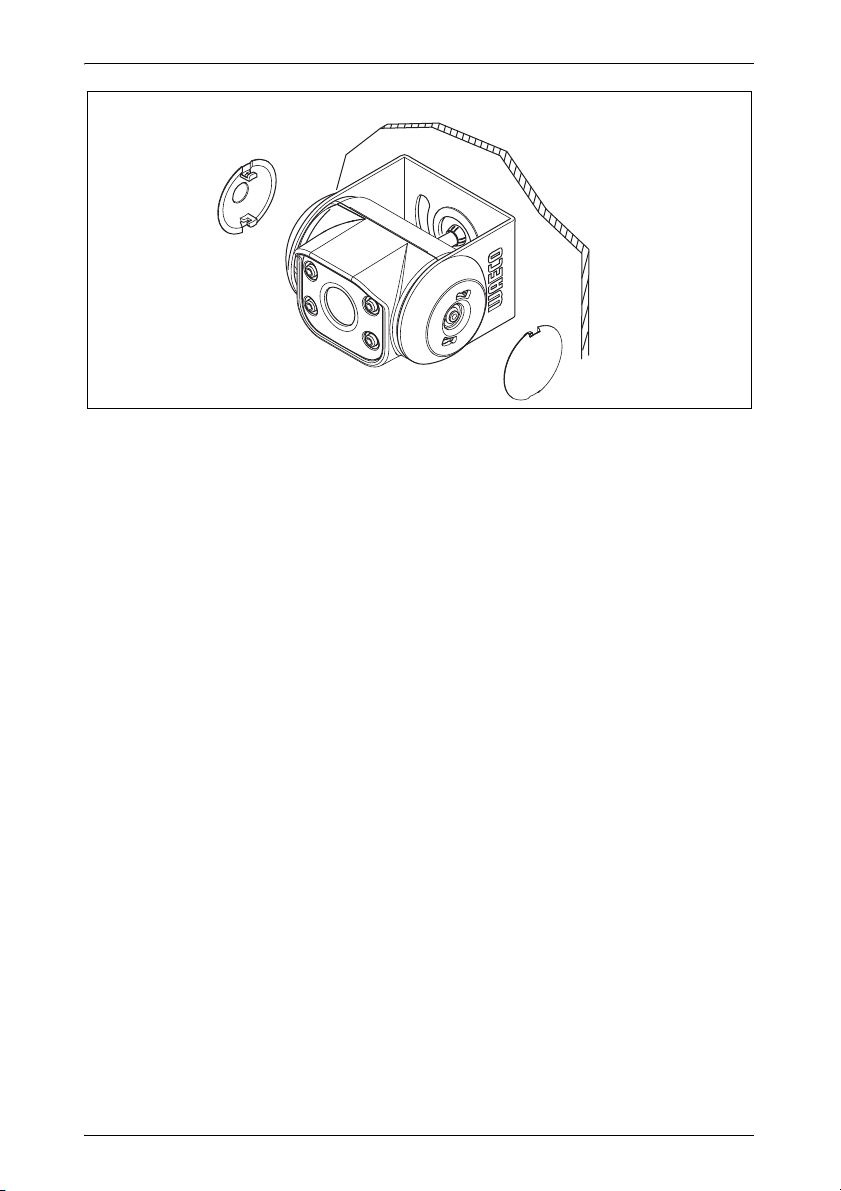

➤Klicken Sie die Seitenabdeckungen in die dafür vorgesehenen seitlichen
Öffnungen (Abb. j, Seite 7) und befestigen Sie diese mit einer Drehbe-
wegung.
HINWEIS
Verlegen Sie das Kamerakabel so, dass Sie bei einem even-
tuell notwendigen Ausbau der Kamera leicht an die Stecker-
verbindung zwischen Kamera und Verlängerungskabel
kommen. Die Demontage wird dadurch erheblich vereinfacht.
Um Korrosion im Stecker zu minimieren, geben Sie etwas
Fett, z. B. Polfett, in einen der Stecker.
Bei Bedarf sind weitere Verlängerungskabel erhältlich (siehe
Kapitel „Zubehör“ auf Seite 13).
HINWEIS
Zum Ausrichten der Kamera müssen Sie ggf. erst noch einen
Monitor montieren und elektrisch anschließen (siehe Prinzip-
Anschlussplan Abb. h, Seite 6).

DE
Kamera pflegen und reinigen PerfectView CAM55, CAM55W
20
➤Zum Entfernen der Seitenabdeckungen führen Sie zwei stumpfe, flache
Gegenstände in die dafür vorgesehen Öffnungen an den Abdeckungen
und drehen diese.
9 Kamera pflegen und reinigen
A
➤Reinigen Sie die Kamera gelegentlich mit einem weichen, feuchten Tuch.
10 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.
Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie Folgendes
einschicken:
defekte Komponenten,
eine Kopie der Rechnung mit Kaufdatum,
einen Reklamationsgrund oder eine Fehlerbeschreibung.
11 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
MWenn Sie das Produkt endgültig außer Betrieb nehmen, infor-
mieren Sie sich bitte beim nächsten Recyclingcenter oder bei
Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.
ACHTUNG! Beschädigungsgefahr!
Keine scharfen oder harten Mittel zur Reinigung verwenden, da
dies zu einer Beschädigung des Geräts führen kann.
