DE
3
Pingo
Inhaltsangabe
1 Zu dieser Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . .4
1.1 Hotline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2 Erläuterung der Symbole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
3.1 Allgemeine Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.2 Sicherheit beim Betrieb des Gerätes . . . . . . . . . . . . . . . . . . . . . . . 7
3.3 Sicherheit im Umgang mit dem Kältemittel. . . . . . . . . . . . . . . . . . . 9
3.4 Betriebliche Maßnahmen beim Einsatz des Geräts . . . . . . . . . . . . 9
3.5 Warnhinweise auf der Klima-Service-Station . . . . . . . . . . . . . . . . 11
3.6 Sicherheitsvorrichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
5 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
6 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . .12

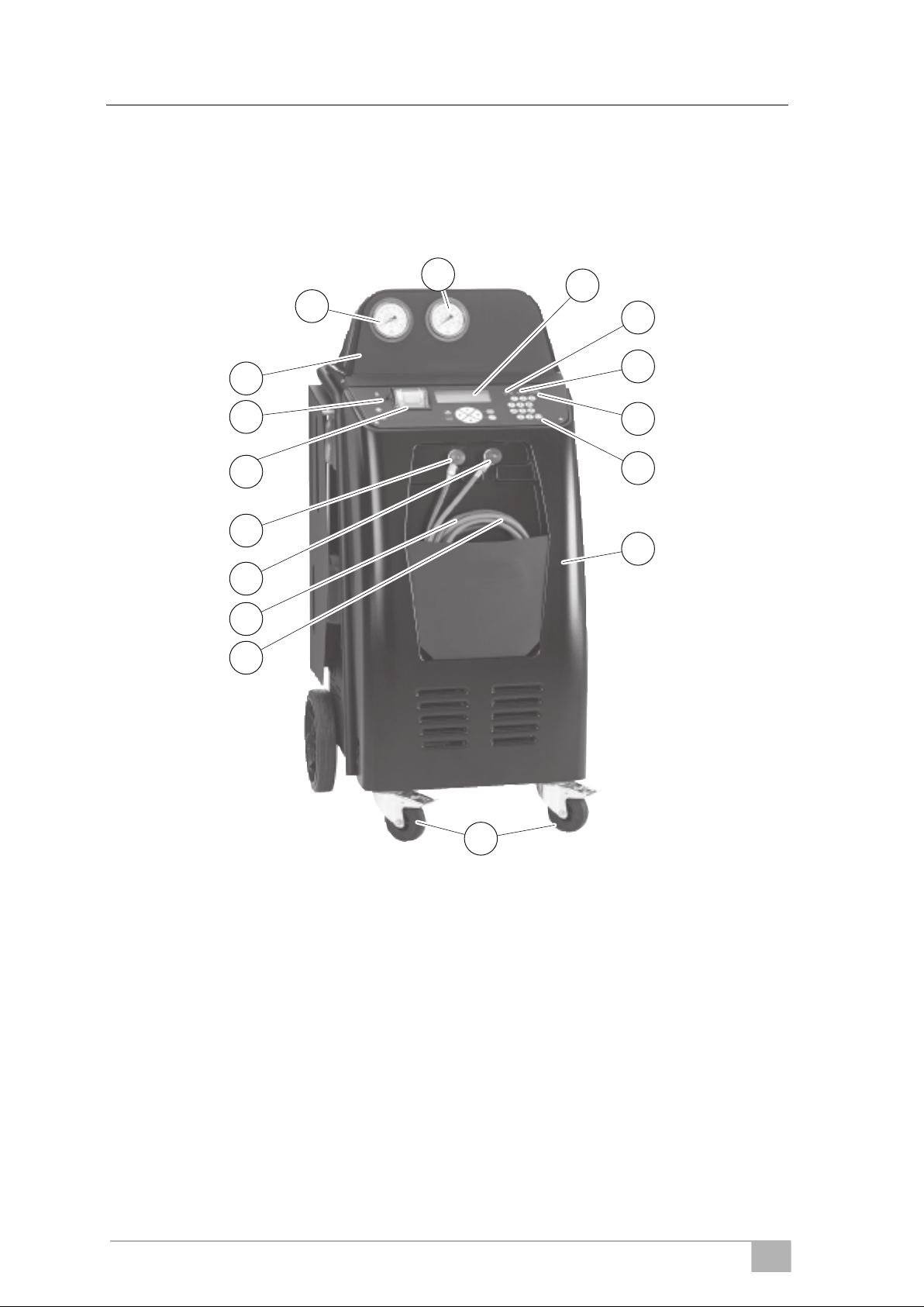

7 Die Klima-Service-Station im Überblick . . . . . . . . . . . . . . . . . .14
7.1 Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7.2 Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
8 Erste Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
8.1 Aufstellen und Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
8.2 Stand-by-Menü. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
8.3 Sprachauswahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
8.4 Firmendaten eingeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
8.5 Datum und Uhrzeit eingeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
8.6 Vorgabewerte ändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
8.7 Behälter für Öle und UV-Additiv einsetzen. . . . . . . . . . . . . . . . . . 21
8.8 Behältergröße eingeben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
8.9 Auffüllen des internen Kältemittelbehälters . . . . . . . . . . . . . . . . . 23
9 Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
9.1 Abschaltung bei Reparatur, Notfällen und Fehlfunktionen . . . . . . 25
9.2 Schnellstart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
9.3 Benutzercodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
9.4 Persönliche Datenbank anlegen. . . . . . . . . . . . . . . . . . . . . . . . . . 30
9.5 Kältemittelverbrauch auf USB-Stick übertragen. . . . . . . . . . . . . . 31
9.6 Kältemittelverbrauch auf dem Display anzeigen . . . . . . . . . . . . . 33
9.7 Klimaanlagentest ohne Kältemittelservice . . . . . . . . . . . . . . . . . . 35
9.8 Einzelne Prozesse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
9.9 Klimaanlage spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
10 Servicearbeiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
10.1 Dichtheitsprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

DE
Zu dieser Bedienungsanleitung Pingo
4
10.2 Nullpunktüberprüfung der Ölwaagen . . . . . . . . . . . . . . . . . . . . . .43
10.3 Trockner-Filter wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
10.4 Wartung Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
10.5 Drucksensor kalibrieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
10.6 Vakuumpumpenöl wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
10.7 Zählerstände . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
10.8 Füllmengenkorrektur bei längeren Serviceschläuchen . . . . . . . . .53
10.9 Druckerpapier erneuern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
10.10Softwareupdate über USB durchführen . . . . . . . . . . . . . . . . . . . .54
10.11Manueller Ablass nicht kondensierbarer Gase . . . . . . . . . . . . . . .55
11 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
12 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
12.1 Entsorgung der rückgewonnenen Flüssigkeiten . . . . . . . . . . . . . .58
12.2 Verpackungsmaterial entsorgen . . . . . . . . . . . . . . . . . . . . . . . . . .58
12.3 Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
13 Was tun, wenn? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
14 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63
14.1 Flussdiagramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
14.2 Elektrischer Schaltplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
1 Zu dieser Bedienungsanleitung
Diese Bedienungsanleitung beschreibt die Klima-Service-Station Pingo.
Diese Bedienungsanleitung richtet sich an Personen, die Wartungen an
Fahrzeug-Klimaanlagen durchführen und hierzu die entsprechenden
Fachkenntnisse besitzen.
Diese Bedienungsanleitung enthält alle erforderlichen Hinweise für einen
sicheren und effektiven Betrieb der Klima-Service-Station. Bevor Sie das
Gerät zum ersten Mal in Betrieb nehmen, lesen Sie diese Bedienungs-
anleitung aufmerksam durch.
Beachten Sie zusätzlich die Angaben in den aktuellen Sicherheits-
datenblättern. Sie finden diese auf:
dometic.com/sds
Bewahren Sie diese Bedienungsanleitung in der Ablage der Klima-
Service-Station auf, damit Sie bei Bedarf schnell die gewünschte
Information erhalten.

DE
5
Pingo Erläuterung der Symbole
1.1 Hotline
Wenn Sie weitere Informationen über die Klima-Service-Station
benötigen, die Sie in dieser Bedienungsanleitung nicht finden, setzen
Sie sich bitte mit der Hotline in Verbindung:
Tel.: [phone]
2 Erläuterung der Symbole
!
!
A
I
WARNUNG!
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum
Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen
Anweisungen nicht befolgt werden.
VORSICHT!
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu
geringer oder mittelschwerer Verletzung führen könnte, wenn die jewei-
ligen Anweisungen nicht befolgt werden.
ACHTUNG!
Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn
die jeweiligen Anweisungen nicht befolgt werden.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.

DE
Erläuterung der Symbole Pingo
6
Format Bedeutung Beispiel
Fett Bezeichnungen, die sich auf
dem Gerät befinden
ENTER drücken.
„Fett“ Displaymeldungen „Schnellstart“
Text
Text
Aufzählung in beliebiger
Reihenfolge
Sicherheitsdruckwächter
Überdruckventile
1. Text
2. Text
3. Text
Handlungsschritte, die in der
dargestellten Reihenfolge
durchgeführt werden müssen
1. Gerät anschließen.
2. Gerät einschalten.
3. Auswahltaste drücken.
✔Text Ergebnis eines Handlungs-
schritts
✔Gerät ist betriebsbereit.
Text (1)Teile-Nummern, die sich auf die
Übersicht (Seite 14 und
Seite 15) beziehen
Mit der Bedientastatur (7) die
gewünschten Daten eingeben.
Text (A)Teile-Bezeichnungen, die sich
auf die im Arbeitsschritt darge-
stellten Bilder beziehen
Filterpatrone (E) auf der linken
Seite ausbauen.

DE
7
Pingo Sicherheit
3Sicherheit
3.1 Allgemeine Sicherheitshinweise
!WARNUNG!
Beachten Sie die nationalen Arbeitsschutzvorschriften.
Beachten Sie die Sicherheitshinweise in dieser Bedienungsanleitung.
Das AirCon Service Center darf ausschließlich durch Personal ver-
wendet werden, das eine geeignete technische Ausbildung nach-
weisen kann und die Wirkungsweise und Grundprinzipien des
AirCon Service Centers, von Kühl- oder Klimaanlagen sowie von
Kältemitteln kennt.
Das AirCon Service Center darf ausschließlich durch Personal
repariert werden, das von Dometic autorisiert wurde.
Benutzen Sie dieses Gerät nur für den angegebenen Verwendungs-
zweck.
!VORSICHT!
Führen Sie keine Änderungen oder Umbauten am
AirCon Service Center durch.
Verletzungsgefahr durch berstende Bauteile bei Überschreiten
der zulässigen Temperaturgrenzen
Transportieren Sie das AirCon Service Center nur ohne Kältemittel,
um einen Überdruck zu meiden.
Das AirCon Service Center darf nicht im Freien gelagert werden.
Verstauen Sie die Serviceschläuche in der Schlauchtasche, wenn
das AirCon Service Center nicht eingesetzt wird.
3.2 Sicherheit beim Betrieb des Gerätes
!WARNUNG!
Verletzungsgefahr durch ungeplantes oder unbeabsichtigtes
Einschalten des Klimaservicegeräts
Schalten Sie vor Beginn aller Wartungsarbeiten das
AirCon Service Center aus und trennen Sie das Netzkabel vom
Stromnetz. Ziehen Sie den Stecker an der Steckdose oder am
AirCon Service Center ab.
Verbrennungsgefahr durch kalte bzw. heiße Bauteile
Tragen Sie Schutzhandschuhe.

DE
Sicherheit Pingo
8
!VORSICHT!
Nehmen Sie das AirCon Service Center nicht in Betrieb, wenn es
beschädigt ist.
Prüfen Sie vor jeder Inbetriebnahme oder vor dem Nachfüllen des
AirCon Service Centers, ob das Gerät und alle Serviceschläuche
unbeschädigt sind und ob alle Ventile geschlossen sind.
Verlegen Sie die Serviceschläuche so, dass diese keine Stolper-
gefahr für andere Personen darstellen.
Schwere Verletzungen durch umschlagende oder abstürzende
Last
Der Haltegriff dient nicht zum Anheben des Geräts. Verschieben Sie
das AirCon Service Center zum Transport nur auf den Rollen.
Stellen Sie das Gerät stets auf einem ebenen Boden auf und stellen
Sie die Vorderräder fest.
Verwenden Sie zum Nachfüllen des AirCon Service Centers nur zuge-
lassene Kältemittelflaschen mit Sicherheitsventil.
Benutzen Sie immer den Hauptschalter des AirCon Service Centers
zum Ein- bzw. Ausschalten. Lassen Sie das Gerät nicht unbeaufsich-
tigt, solange es eingeschaltet ist.
Verletzungsgefahr durch auslaufende Flüssigkeiten
Durch ausgelaufene Flüssigkeiten auf dem Boden können Personen
ausrutschen und sich verletzen.
Wischen Sie auslaufende oder abtropfende Flüssigkeiten sofort auf
oder nehmen Sie diese mit geeignetem Bindemittel auf.
Entsorgen Sie diese umweltgerecht.
AACHTUNG!
Setzen Sie das Gerät nicht bei starker Feuchtigkeit ein.
Betreiben Sie bei Regen das Gerät nicht im Freien.
Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen (z. B.
Heizungen) oder in direktem Sonnenlicht.
Verwenden Sie ausschließlich das Kältemittel R-134a. Wird das
Kältemittel mit anderen Kältemitteln gemischt, kann dies zu Schäden
am AirCon Service Center beziehungsweise an der Fahrzeug-Klima-
anlage führen.
Stellen Sie vor dem Ausschalten des AirCon Service Centers sicher,
dass das gewählte Programm beendet ist und dass alle Ventile
geschlossen sind. Sonst kann Kältemittel austreten.
Wenn Sie Werte in den Menüs ändern, gleichen Sie diese immer mit
den Angaben am Fahrzeug ab.
Betätigen Sie beim Abstellen die Bremshebel an den Vorderrädern,
um das AirCon Service Center gegen Wegrollen zu sichern.

DE
9
Pingo Sicherheit
3.3 Sicherheit im Umgang mit dem Kältemittel
!VORSICHT!
Tragen Sie persönliche Schutzausrüstung (Schutzbrille und Schutz-
handschuhe) und vermeiden Sie Körperkontakt mit dem Kältemittel.
Körperkontakt mit dem Kältemittel entzieht dem Körper Wärme, so
dass es an den betroffenen Stellen zu Erfrierungen kommen kann.
Atmen Sie die Kältemitteldämpfe nicht ein. Die Kältemitteldämpfe
sind zwar ungiftig, sie verdrängen aber den für die Atmung erforder-
lichen Sauerstoff.
Verwenden Sie das Gerät nur in gut gelüfteten Räumen.
Verwenden Sie Kältemittel nicht im Bereich von tiefer gelegenen
Räumen (z. B. Montagegruben, Sickerschächte). Das Kältemittel ist
schwerer als Sauerstoff und verdrängt daher den für die Atmung
erforderlichen Sauerstoff. Bei Arbeiten in ungelüfteten Montage-
gruben kann es zu Sauerstoffmangel kommen.
AACHTUNG!
Achten Sie darauf, dass während des Betriebs, des Auffüllens oder
Entleerens von Kältemittel sowie während Reparatur- und Service-
arbeiten kein Kältemittel austreten und in die Umwelt gelangen kann.
Dadurch wird die Umwelt geschützt.
Außerdem wird vermieden, dass durch das Vorhandensein von
Kältemittel in der Umgebung des AirCon Service Centers das
Auffinden von Lecks am Fahrzeug oder am Gerät erschwert wird
oder unmöglich ist.
Treffen Sie Vorkehrungen, damit ausgetretenes Kältemittel nicht in
die Kanalisation gelangen kann.
IHINWEIS
Spezielle Informationen über das Kältemittel R-134a und über
Sicherheitsmaßnahmen sowie den Schutz von Personen und
Gegenständen können Sie den Sicherheitsblättern des Kältemittel-
herstellers entnehmen.
3.4 Betriebliche Maßnahmen beim Einsatz des Geräts
Der Betreiber muss gemäß TRG 402 für jede Füllanlage
(AirCon Service Center) eine Betriebsanweisung erstellen. Anhand dieser
Betriebsanweisung müssen die Beschäftigten im Umgang mit dem Gerät
unterwiesen werden.
Der Betreiber muss dafür sorgen, dass die Beschäftigten mindestens ein-
mal jährlich in folgenden Punkten unterwiesen werden:
besondere Gefahren im Umgang mit Druckgasen

DE
Sicherheit Pingo
10
Sicherheitsvorschriften beim Umgang mit Druckgasen
Gesundheitsmaßnahmen beim Umgang mit Druckgasen
Bedienung des Geräts und Ausführung von Servicearbeiten am
Gerät
Der Betreiber des Geräts muss dafür sorgen, dass Personal, das mit
Service- und Reparaturarbeiten sowie der Dichtheitsprüfung beauftragt
wird, zertifiziert ist im Umgang mit Kältemitteln und Füllanlagen.
Die Zertifizierung sowie Kenntnisse der geltenden Vorschriften und
Normen können in einer Schulung, z. B. bei einer Handwerkskammer,
einer Industrie- und Handelskammer oder bei einer anderen anerkannten
Schulungsstätte, erworben werden.
Der Betreiber muss dafür sorgen, dass alle Serviceschläuche so verlegt
werden, dass diese bei der Nutzung des Geräts nicht beschädigt werden
können.
