Dorel Living DL7839 User manual

Model Number: UPC Code:
DL7839
0-65857-17799-2
Date of Purchase: _____ / _____ / _____ Lot Number:
(taken from carton)
MULTIFUNCTION CART
Congratulations on your latest furniture purchase! Dorel Living furniture has been developed
with quality, convenience and style in mind. We trust it will provide you with many years of
exceptional comfort and service.
Before beginning assembly, we encourage you to familiarize yourself with your new furniture
piece by taking a few minutes to go through this booklet. It contains important information on
our warranty and care tips to keep your furniture looking as good as new.
Customer satisfaction is important to us at Dorel Asia. Our agents are available Monday to
Friday 8am to 5pm (EST) to answer any question you may have. For faster service, always
have the model number ready when calling our toll free number 1-800-295-1980 or emailing us
at [email protected] .
For more great furniture ideas, check out our website at www.dorelliving.com
You can also keep up to date on all the latest trends by liking our Facebook page.
DO NOT RETURN PRODUCT TO THE STORE. If a part is missing or damaged, contact our
customer service department. We will replace the part FREE of charge.
NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.

Check bolts/screws periodically and tighten them if necessary.
* DO NOT place any pots or pans containing hot liquids on the unit.
* DO NOT place any item on the top panel weighing more than 30 lbs.
* DO NOT place any item on the cart with dimensions exceeding those of the top panel.
* Before moving the cart remove all products off the top panel and make sure the caster wheels are in the unlocked position.
* To prevent damage to the caster wheels, gently lift the cart when sliding it over raised edges on the floor.
* After placing the cart in the desired location, lock the caster wheels to prevent movement.
CUSTOMER SERVICE
If you are missing parts or have any questions about this product, contact our customer service representative first!
CALL 1-800-295-1980
You can also order parts by writing to the address listed below. Please include the product model number, color
and a detailed description of the part.
Customer Service Department No. 413
12345 Albert-Hudon Boulevard, Suite 100
CARE AND CLEANING
Montreal, Quebec
Canada, H1G 3L1
E-MAIL: [e-mail]
NOTES
* Ensure all parts and components are present before beginning assembly.
* Assemble on a soft, smooth surface to prevent damage to product finish.
WARNING
* DO NOT use the cart as a seating surface.
* DO NOT place any type of electrical appliance on the unit.
Dust regularly with a soft, dry cloth. We do not recommend the use of chemical cleaners or wax on our lacquered furniture as it may
damage the finish. Keep solvents, alcohol, nail polish and polish removers away from your hardwood furniture surfaces.
MAINTENANCE
LIMITED WARRANTY
Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy any such defect. This
warranty covers 1 year from the date of original purchase. This warranty is valid only upon presentation of proof of purchase. This
is solely limited to the repair or replacement of defective furniture components and no assembly labor is included. This warranty
does not apply to any product which has been improperly assembled, subjected to misuse or abuse or which has been altered or
repaired in any way. This warranty gives you specific legal rights and you may also have other rights which vary from State to State.
WARNING: Should this product become damaged, and/or
components are broken or missing, DO NOT USE.
* Phillips head screw driver is not included.
* DO NOT use power tools.
* Assembly and handling may require two people.
* Estimated assembly time is 45 - 60 minutes.
* CAUTION: Adult assembly required

1 PC
1 PC
M4
14MM
ALLEN KEY
ALLEN WRENCH
12 PCS
8 PCS
5
Ø5/32"*5/8"
Ø5/32"*1/2"
SCREW
SCREW
3
4
Ø1/4"*1/2"
Ø1/4"*1-1/2"
BOLT
BOLT
MULTIFUNCTION CART
DL7839

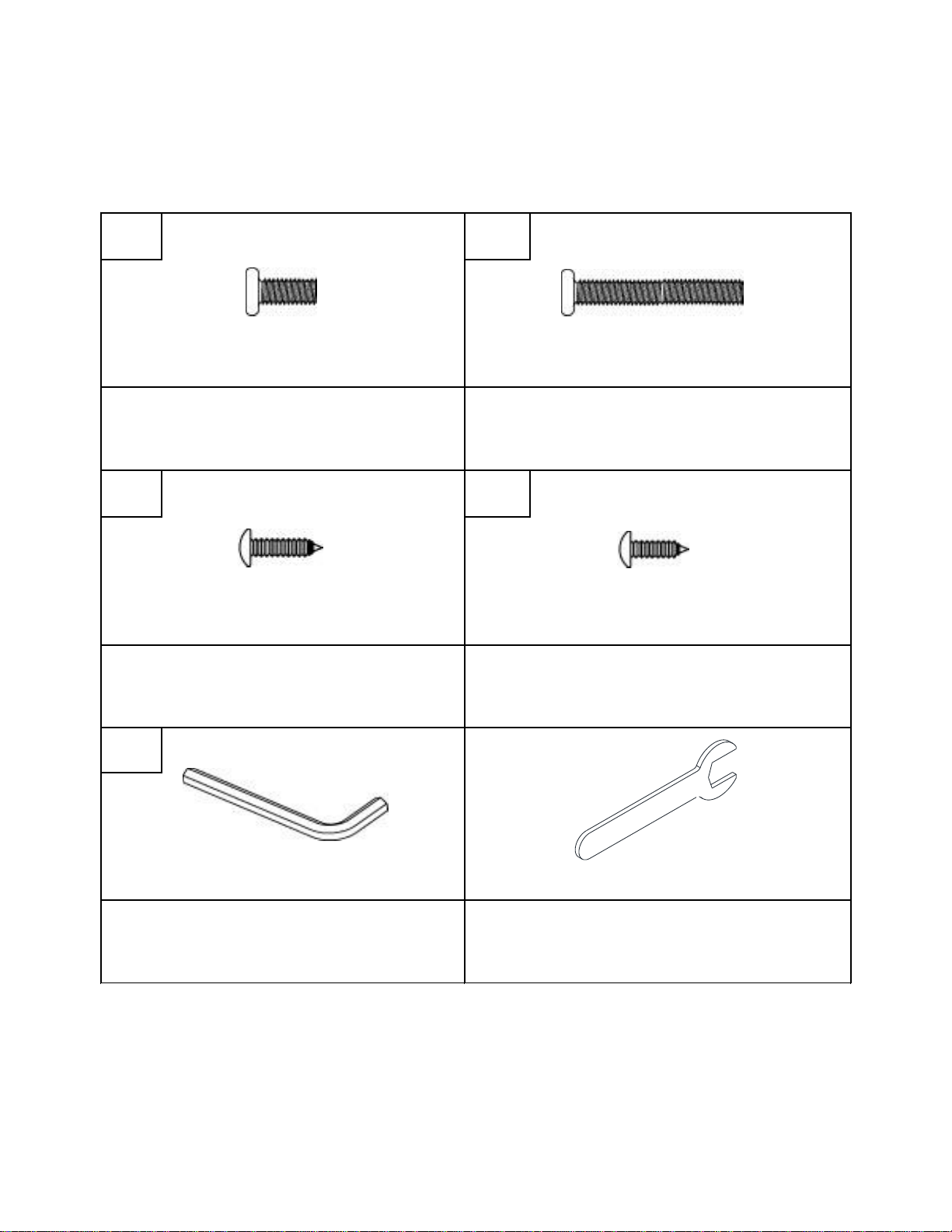

HARDWARE LIST
1
2
12 PCS
8 PCS

MULTIFUNCTIONCART
MULTIFUNCTION CART
DL7839
PARTS LIST
A
B
C
TOP PANEL
SIDE PANEL
UPPER RAIL
1 PC
2 PCS
2 PCS
D
E
F
TOWEL RACK
SHELF
RAIL
4 PCS
2 PCS
2 PCS
G
H
LOCKING CASTER
2 PCS
2 PCS
CASTER

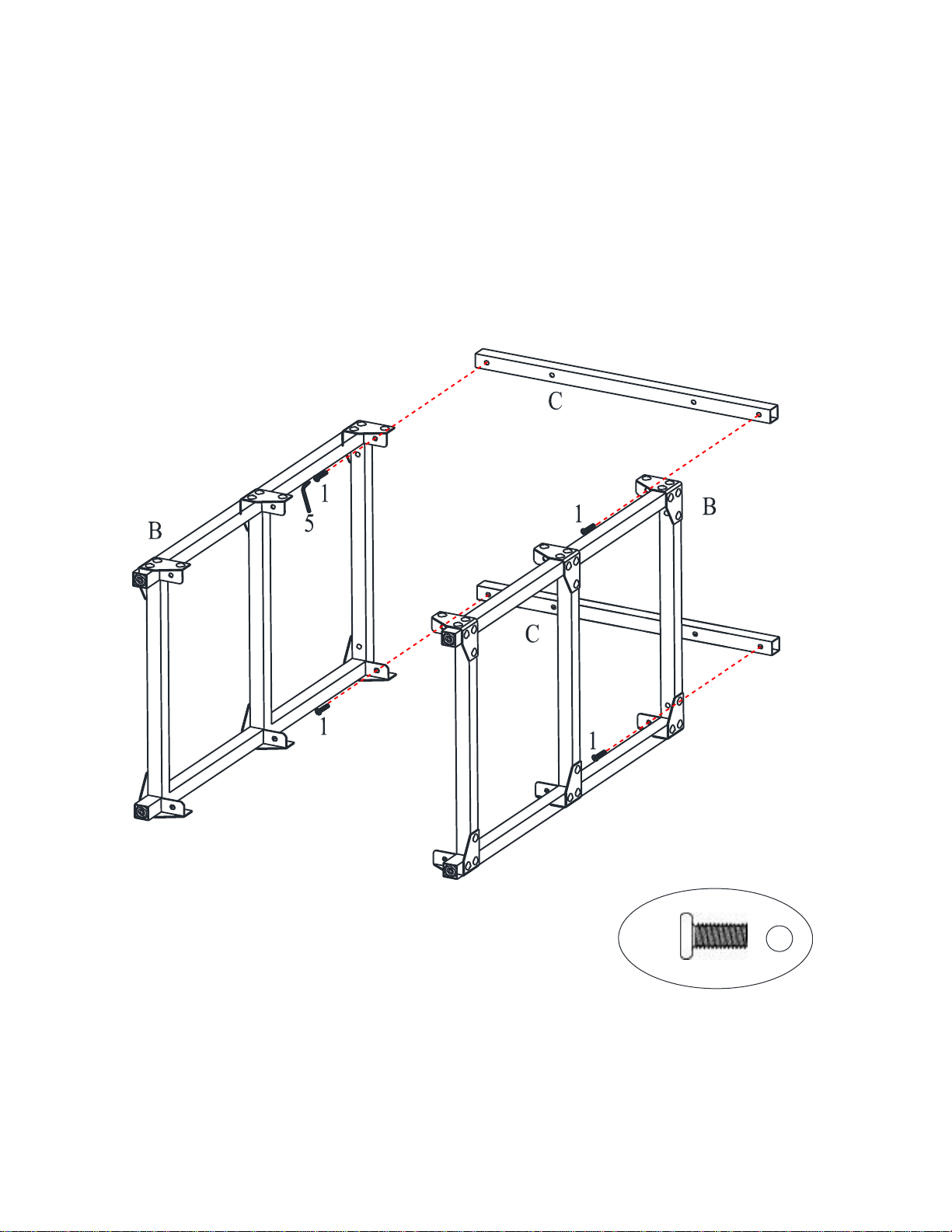

STEP 1:
MULTIFUNCTION CART
DL7839
Attach upper rail (C) to side panels (B) with bolts (1) and Allen key (5).
NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following steps.
1

STEP 2:
Attach rails (D) to side panels (B) with bolts (1) and Allen key (5).
MULTIFUNCTION CART
DL7839
NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following steps.
1

STEP 3:
MULTIFUNCTION CART
DL7839
NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following
steps.
Attach the assembled unit (done in step 2) to the top panel (A) with bolts (2) and Allen key
(5).
2

STEP 4:
MULTIFUNCTION CART
DL7839
Attach shelves (F) to rails (D) with screws (4) using a Phillips head screwdriver (not included).
Make sure shelves (F) are properly placed before securing them to rails (D).
Tighten all the bolts previously installed.
4

STEP 5:
MULTIFUNCTION CART
DL7839
Attach towel racks (E) to top panel (A) with screws (3) using a Phillips head screwdriver (not
included).
NOTE: Screws (3) will make their own holes. Do not use power tools and do not over tighten
the screws.
3

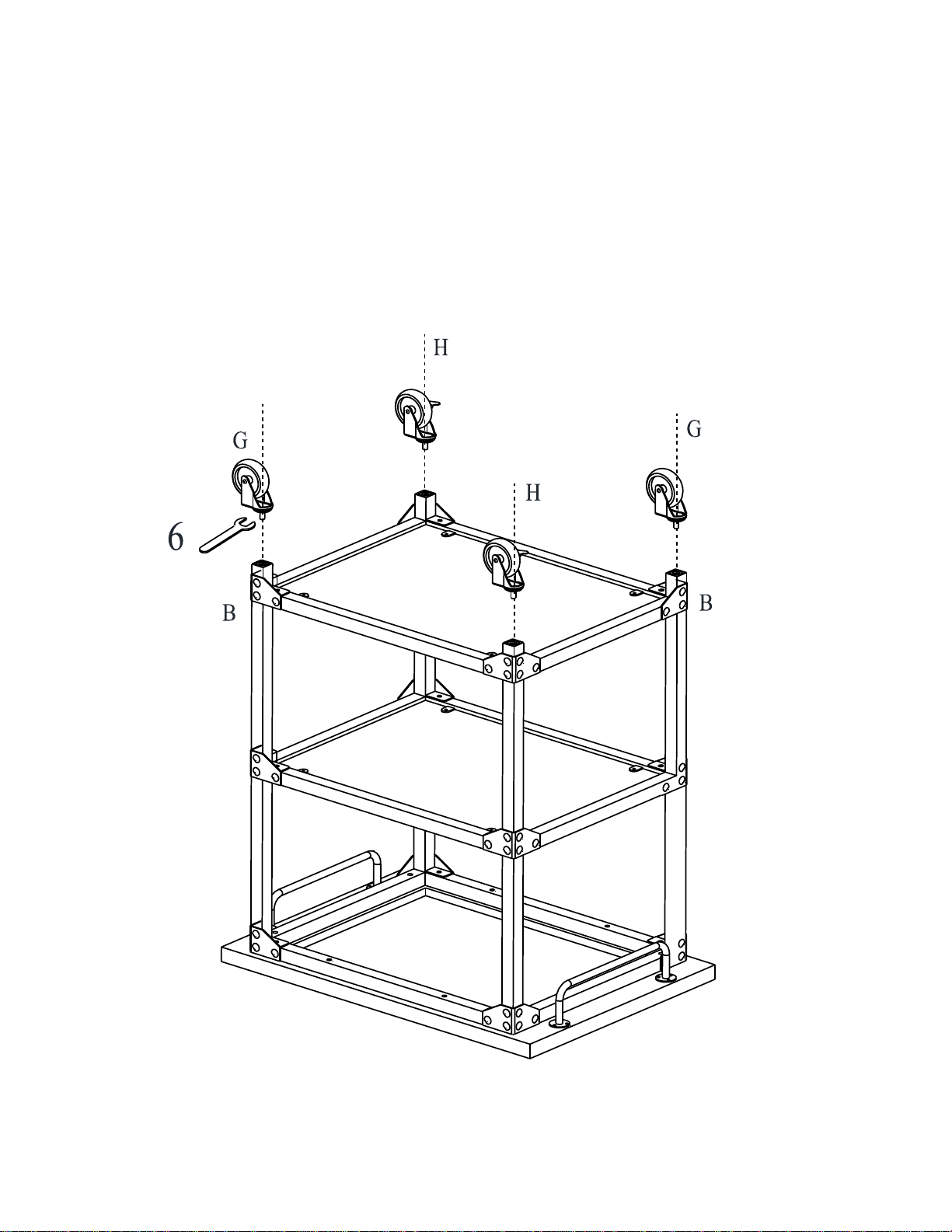

STEP 6:
Turn the assembled unit upright.
MULTIFUNCTION CART
DL7839
Attach casters (G & H) to the side panels (B) as shown below by rotating them clockwise.
Use Allen Wrench (6) to tighten the casters (G & H).

That's it ! You've finished assembling your cart.
* Before moving the cart remove all products off the top panel and make sure the caster
wheels are in the unlocked position.
* DO NOT use the cart as a seating surface.
* DO NOT place any type of electrical appliance on the unit.
* DO NOT place any pots or pans containing hot liquids on the unit.
MULTIFUNCTION CART
DL7839
CAUTION: This unit is intended for use only with the products
and/or maximum weights indicated. Use with other products and/or
products heavier than the maximum weights indicated may result in
instability or cause possible injury.
WARNINGS:
* DO NOT place any item on the cart with dimensions exceeding those of the top panel.
Product
Maximum
Weights
DO NOT RETURN PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer service department. We
will replace the part FREE of charge.
Tel #: [phone]
E-Mail: [email protected]
30 LBS
20 LBS
20 LBS
NEED HELP!
CALL US FOR ASSISTANCE
1-800-295-1980
DO NOT RETURN PRODUCT TO STORE
E-MAIL:[e-mail]

MODEL #: DL7839
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE
PLEASE CONTACT CUSTOMER SERVICE REPRESENTATIVES AT THE FOLLOWING
NUMBERS SHOULD THERE BE ANY MISSING OR DEFECTIVE PART(S).
Customer Service Fax Number 514-353-7819
Request Date:
Name:
Shipping Address:
Street & Number:
City & State:
Zip Code:
Day Time Phone Number:
(including area code)
Date & Place of Purchase:
Part(s) description and quantity: (Please be sure to list model number or SKN number)
Customer Service
Customer Service Phone Number 1-800-295-1980
Customer Service Representative Mailing Address:
Customer Service Department No. 413, 12345 Albert-Hudon Boulevard, Suite 100, Montreal, QC, Canada, H1G 3L1
Email: [email protected]

Modelo No: CODIGO UPC:
DL7839 0-65857-17799-2
Fecha de compra: _____ / _____ / _____ Número de lote:
(en la caja)
CARRITO MULTIFUNCIÓN
¡Felicitaciones por su nueva compra de un mueble! Los muebles de la línea Dorel Living han sido
diseñados con la calidad, la comodidad y el estilo en mente. Estamos seguros de que este mueble le
servirá por muchos años con su comodidad excepcional.
Le recomendamos que antes de comenzar a armarlo se familiarice con su nueva compra y tome unos
minutos de su tiempo para leer este manual. Contiene información importante sobre nuestra garantía y
consejos de cuidados para que su mueble siempre conserve su apariencia de nuevo.
Le damos mucha importancia a Dorel Asia a la satisfacción de nuestros clientes. Nuestros representantes
están disponibles de lunes a viernes de 8 h a 17 h (hora del este) para responder a todas sus preguntas.
Con el fin de acelerar el servicio, por favor tenga a mano el número de modelo cuando llame a nuestro
número sin coste 1-800-295-1980 o por correo electrónico a [email protected].
Para obtener más ideas de muebles inspirantes, visite nuestro sitio web en www.dorelliving.com
También puede mantenerse informado de todas las últimas tendencias suscribiéndose a nuestra página
en Facebook.
NO DEVUELVA EL PRODUCTO A LA TIENDA. Si falta una pieza o está dañada, contacte
nuestro departamento de servicio a la clientela. Reemplazaremos la pieza SIN cargo.
NOTA: ESTE MANUAL DE INSTRUCCIONES CONTIENE INFORMACIÓN DE SEGURIDAD
IMPORTANTE. POR FAVOR, LÉALO Y CONSÉRVELO PARA CONSULTARLO EN EL
FUTURO.

* Antes de comenzar a ensamblar el producto, asegúrese de identificar todas las piezas y componentes
* Ármela sobre una superficie suave y lisa para evitar dañar el pulido del producto.
* Se necesita un destornillador en cruz para armarla (no incluido).
* Tiempo estimado para armarla: 45 - 60 minutos.
* PRECAUCION: Debe ser armada por un adulto.
* NO use la carrito de cocina como asiento.
GARANTÍA LIMITADA
Dorel garantiza que el producto está libre de defectos de material y mano de obra y se compromete a
remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha de compra original.
Esta garantía es válida solamente con presentación de una prueba de compra. Se limita a la reparación o
reemplazo de componentes defectuosos del mueble y no incluye ningún trabajo de armado. Esta garantía
no se aplica a ningún producto que haya sido mal armado, sometido a mal uso o abuso, o que haya sido
alterado o reparado de cualquier manera. Esta garantía le da las derechas legales específicas y usted
puede también tener otras derechas que varíen de estado a estado.
ADVERTENCIA: Si este producto está dañado y/o ciertas piezas
faltan o están rotas, NO LO USE.
* Para evitar dañar las rueditas, levante levemente el carrito de cocina cuando lo deslice sobre bordes
salientes del piso.
* Luego de colocar la mesa auxiliar de cocina en el lugar deseado, asegure las rueditas para evitar que se
mueva.
CUIDADO Y LIMPIEZA
Quítele el polvo regularmente con un paño limpio y seco para evitar que haya acumulación. De vez en
cuando se puede usar un paño húmedo para limpiar la superficie. Séquelo inmediatamente. No utilice
productos abrasivos que puedan dañar el lustre. La exposición excesiva a la luz solar y a cambios extremos
de temperatura y humedad puede dañar la madera del mueble.
MANTENIMIENTO
Verifique los pernos y tornillos periódicamente y ajústelos si es necesario.
ADVERTENCIA
* NO coloque ningún tipo de electrodoméstico sobre la unidad.
* NO coloque ninguna cacerola o sartén con líquidos calientes sobre la unidad
* NO coloque ningún artículo que pese más de 30 libras sobre el panel superior.
* NO coloque ningún artículo cuyas dimensiones excedan las del panel superior sobre la carrito de cocina.
* Antes de desplazar la carrito de cocina, retire todos los productos que estén sobre el panel superior y
asegúrese de que las rueditas no estén aseguradas.
Montreal, Quebec
Canada H1G 3L1
CORREO ELECTRONICO: [e-mail]
NOTA
* Se necesitan dos personas para armar el producto.
* No utilice herramientas eléctricas.
SERVICIO AL CLIENTE
Si faltan piezas o si tiene alguna pregunta sobre este producto, ¡comuníquese con nuestro representante de servicio!
LLAME AL 1-800-295-1980
También puede pedir piezas escribiendo a la siguiente dirección. Por favor incluya el número de modelo, color y una
descripción detallada de la pieza.
Departamento de Servicio al Cliente No. 413
12345 Albert-Hudon Boulevard, Suite 100

1 PZ
1 PZ
5
M4
14MM
LLAVE ALLEN
LLAVE INGLESA
Ø5/32"*5/8"
Ø5/32"*1/2"
TORNILLO
TORNILLO
12 PZS
8 PZS
PERNO
PERNO
12 PZS
8 PZS
3
4
CARRITO MULTIFUNCIÓN
DL7839
1
2
Ø1/4"*1/2"
Ø1/4"*1-1/2"
LISTA DE ACCESORIOS

MULTIFUNCTIONCART
RUEDA
RUEDA BLOQUEABLE
2 PZS
2 PZS
4 PZS
2 PZS
2 PZS
G
H
D
E
F
RIEL
PORTA TOALLAS
ESTANTE
PANEL SUPERIOR
PANEL LATERAL
RIEL SUPERIOR
1 PZ
2 PZS
2 PZS
CARRITO MULTIFUNCIÓN
DL7839
LISTA DE PIEZAS
A
B
C

ETAPA 1:
CARRITO MULTIFUNCIÓN
DL7839
Fije el riel superior (C) a los paneles laterales (B) con los pernos (1) y la llave Allen (5).
NOTA: No apriete completamente los pernos. Los pernos sueltos facilitarán el montaje en las
siguientes etapas.
1

ETAPA 2:
CARRITO MULTIFUNCIÓN
DL7839
NOTA: No apriete completamente los pernos. Los pernos sueltos facilitarán el montaje en las
siguientes etapas.
Fije los rieles (D) a los paneles laterales (B) con los pernos (1) y la llave Allen (5)
1

ETAPA 3:
CARRITO MULTIFUNCIÓN
DL7839
Fije la unidad ensamblada en la etapa 2 al panel superior (A) con los pernos (2) y la llave
Allen (5).
NOTA: No apriete completamente los pernos. Los pernos sueltos facilitarán el montaje en las
siguientes etapas.
2

ETAPA 4:
CARRITO MULTIFUNCIÓN
DL7839
Fije los estantes (F) a los rieles (D) con los tornillos (4) usando un destornillador Phillips (no incluido).
Asegúrese de que los estantes (F) estén colocados correctamente antes de sujetarlos a los rieles (D)
Apriete todos los pernos previamente instalados.
4
