Dripex Q201A-DL User manual

[email protected]
INSTALLATION MANUAL
Q201A-DL
[email protected]

1
1. 2. 3.
4. 5. 6.
7. 8. 9.
10.
1. 1.
11. 12.
13. 14 15.
19. 20.
16. 17. 18.
Base joint Base legs
（x 5 pcs）SGS cylinder
Base joint Cap （x 5 pcs）
Castors Tilt/height contol
Seat Arms Backrest
（x 10 pcs）
M6*12MM M6*40MM
（x 6 pcs）
Washers
（x 6 pcs）
M6*15MM
（x 4 pcs）
M6*55MM
（x 7 pcs）
M8*17MM （x 3 pcs）
M8*30MM
（x 3 pcs）
M8*13MM （x 2 pcs）
M6*30MM Headrest
Headrest sticker Screwdriver
Screws Washers Screws
Screws Screws
Washers Screws
2

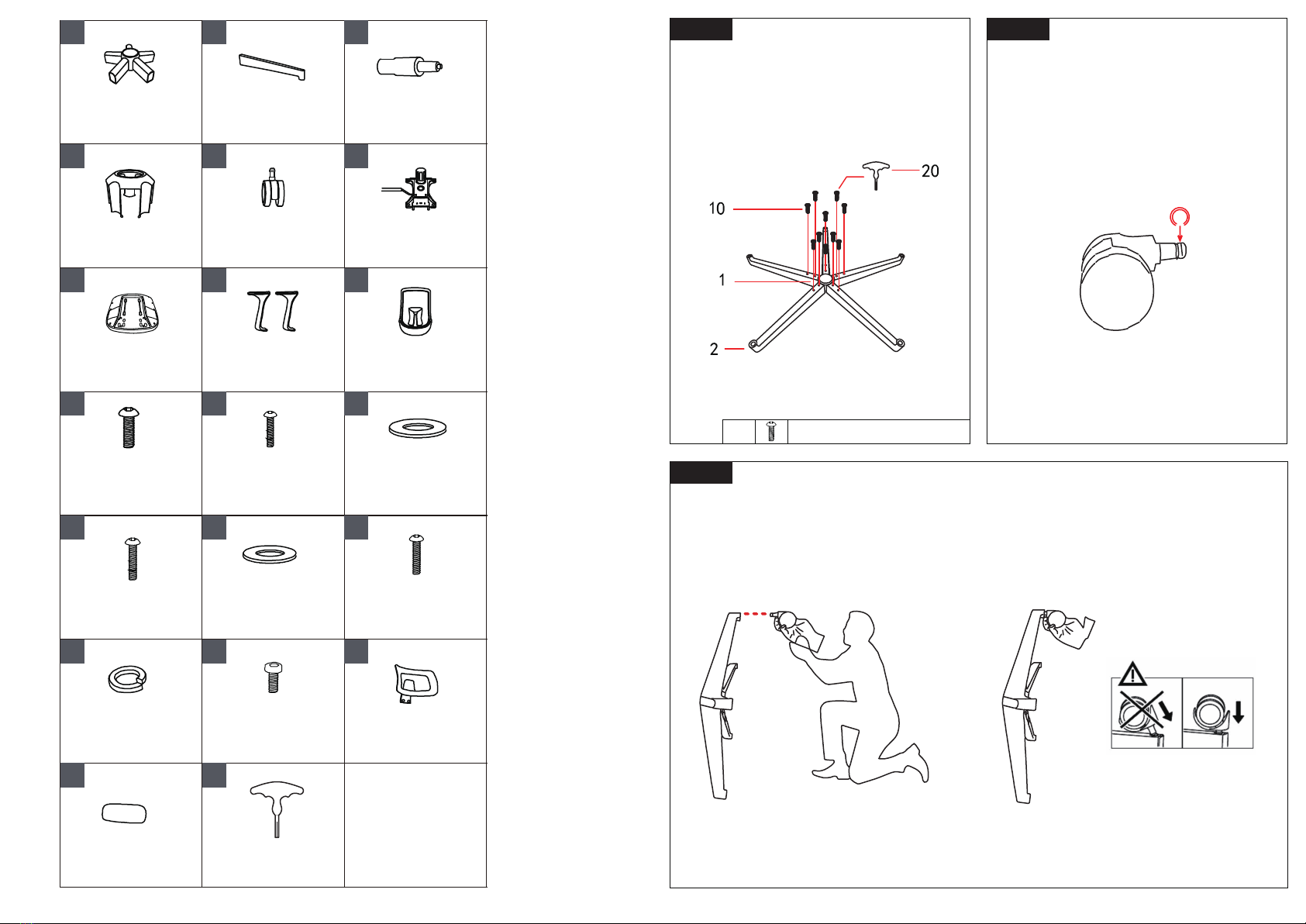

Step 1
Step 3
Step 2
Insert base legs into base joint,
screw together
↓
Keep the gap on the castor loop down
Insert a little, make sure the castor precisely aligned with base leg hole
screws M6*12MM*10pcs
10

43

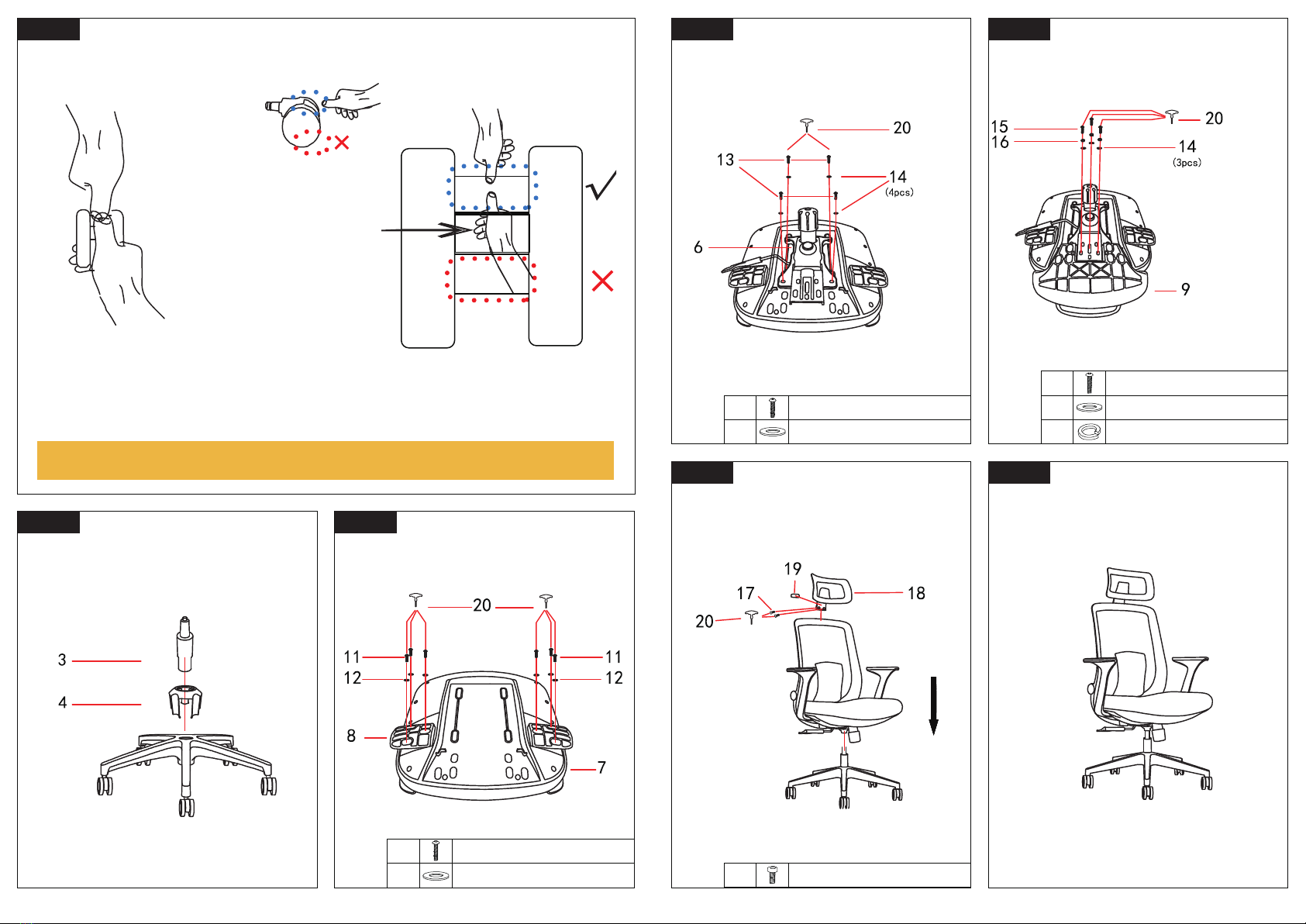

Step 4 Step 7 Step 8
Step 9 Step 10
Step 5 Step 6
√
×
→
arched area
Push castor into base leg hole with both of your thumbs
The force of both thumbs focus
on the upper arched area (blue
dashed box).
DO NOT SPARE YOUR THUMB
FORCE ONTO THE LOWER
ARCHED AREA (red dashed
box).
. If jammed, pull out the castor, switch to other castors then push it into holes again.
Insert base caps and cylinder into base
FACEDOWN
Arms to seat
screws M6X40MM*6pcs
washer M6X15MM*6pcs
FACEDOWN
Tilt control to seat
screws M6X55MM*4pcs
washer M8X17MM*4pcs
Backrest to seat
FACEDOWN
（lay it on the corner
of a desk or on the
packing box）
screws M8X30MM*3pcs
washer M8X17MM*3pcs
washer M8X13MM*3pcs
Assemble headrest
screws M6X30MM*2pcs
Follow the installation video on Amazon
13
14
14
15
16
17
11
12

CARE
AND
CLEANING
[e-mail]
NOTES
AND
WARNINGS
1. For one person to sit on. Do NOT stand on.
2. Do NOT sit on the armrest in case of danger.
3. Do NOT put overweight on the chair, or used
as trolley.
4. Do NOT let the child sit on the chair alone if he
is under 5 year-old.
5. To avoid danger of suffocation, keep the
plastic bag away from babies&children.
6. If parts missing, broken, damages or wrong.
Stop using this product until repairs are made
using factory authorized parts.
For parts missing or any quality issues, please
message us via Amazon or email with your
order id + photo/video proof.
We'll respond within 24hours.
5 6
1. Do NOT get it close to the fire or a wet,acidic
and corrosive environment. Avoid overexposure
to the sun.
2. Do NOT use sharp or hooked objects to scrape
the chair
3. Do NOT use abrasive chemicals for cleaning.
4. If the frame stained, wipe clean with warm water
or pledge surface cleaner (available on Amazon).
5. If squeaks, tighten screws underneath the seat.
1
1
1
1
2
2
2
2
3
3
34
3
4

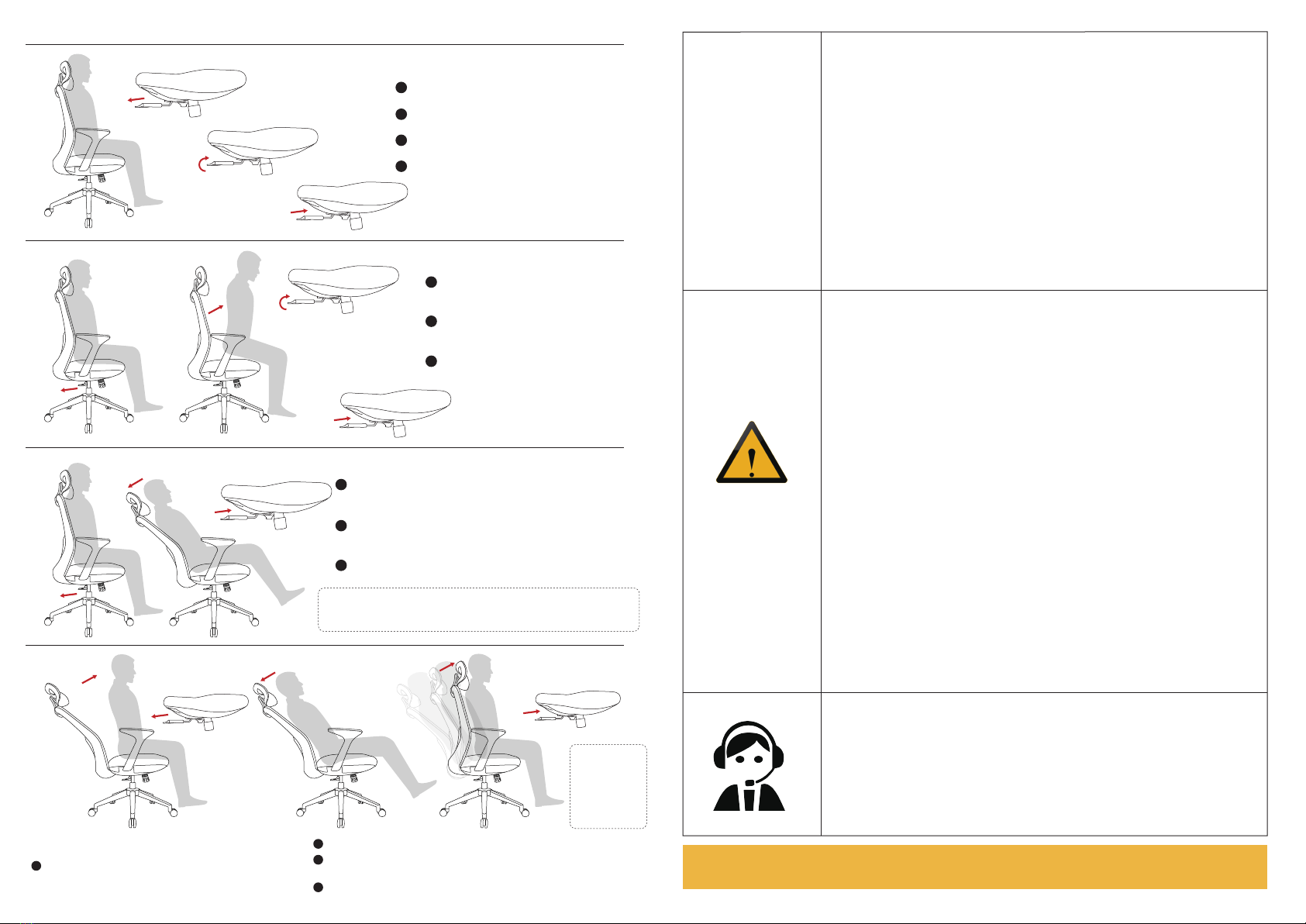

TILT/HEIGHT CONTROL
Recline backward
Your back off the chair back.
Then, pull out the lever to unlock
Press chair back to 130° with your back.
Your back off the chair back again (chair
back will automatically back to 95°) Push in lever to lock
1
If sticks, press
chair back
with your
back a little,
then repeat
the above
steps
2
4
3
To Lower the Seat
Keep seated on the chair
Pull out the lever to unlock
Lift up the lever handle
Push in lever to lock
1
2
3
4
2
3
To Raise the Seat
Pull out the lever to unlock
Buttocks off the seat, then
lift up the lever handle
Push in lever to lock, sit down
1
2
3
To Recline
Lay your back on the chair back.
Pull out the lever to unlock
Press chair back with your back
to tilt to 107° or 130°
Push in lever to lock
If sticks, press chair back with your back
a little, then repeat the above steps
1

[email protected]
INSTALLATIONSANLEITUNG
Q201A-DL

21

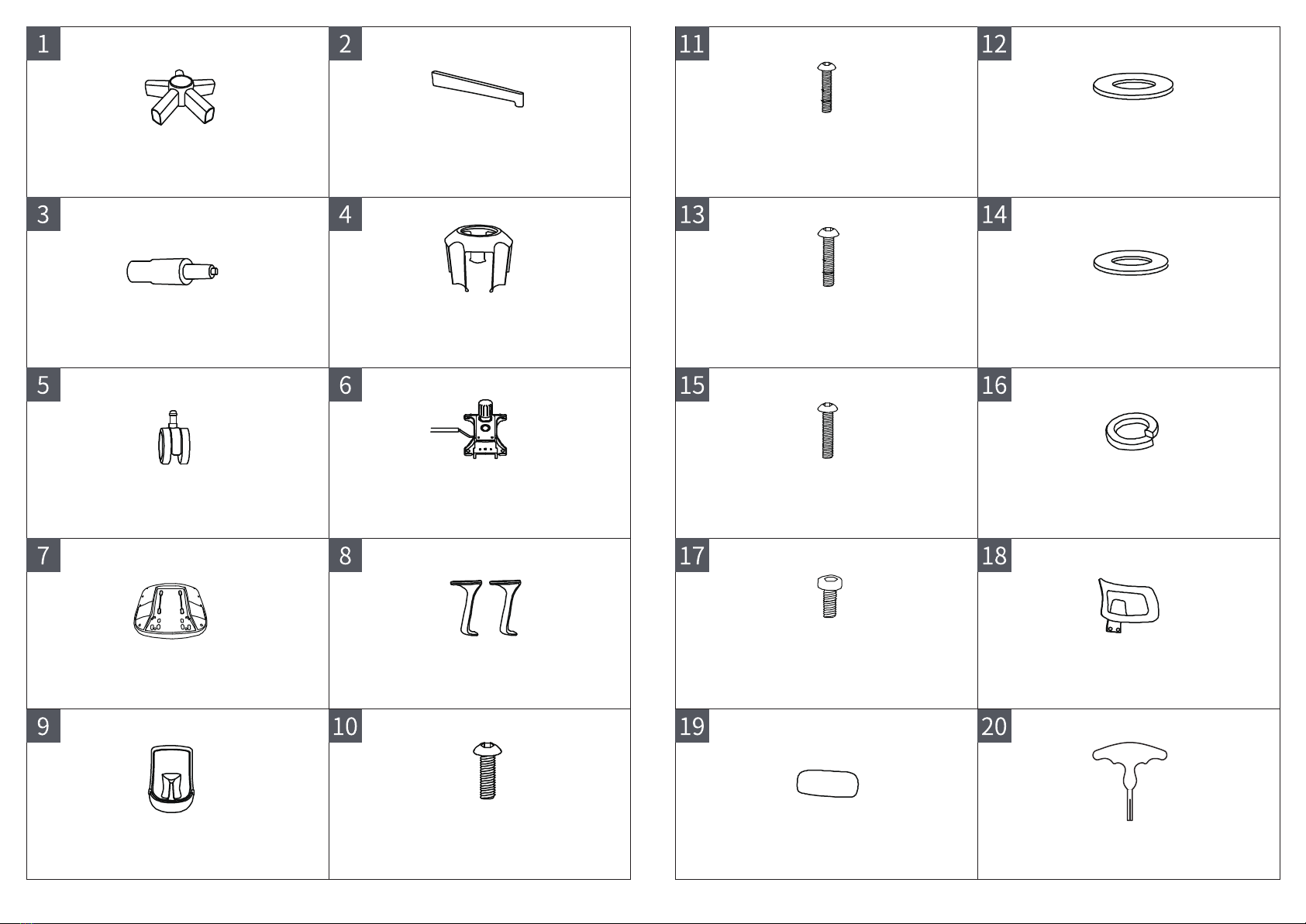

Fußkreuz
Fußkreuz Deckel
Sitz
Schraube
M6*12MM x 10
Armlehne x 2
Rückenlehnen
Stuhlrollen x 5 Neigungs-/
Höhenregler
Stuhlbein x 5
SGS Gasdruckfeder Schraube
M6*55MM x 4
Tülle
M8*17MM x 7
Schraube
M8*30MM x 3
Tülle
M8*13MM x 3
Abdeckkappe Schraubendreher
Schraube
M6*30MM x 2 Kopfstütze
Schraube
M6*40MM x 6
Tülle
M6*15MM x 6

Spleiß Fußkreuz und die Stuhlbeine
zusammen und schraub sie mit Schraube
Nr. 10 (Schraube M6*12MM x 10)
Setz in der Reihe nach den Fußkreuz
Deckel und den Gasdruckfeder in das
Fußkreuz ein
Montier die Armlehne mit Schraube
Nr. 11 (Schraube M6*40MM x 6) und
Tülle Nr. 12 (Tülle M6*15MM x 6) am Sitz
Montier Kopfstütze mit Schraube
Nr. 17 (Schraube M6*30MM x 2), dann
die Abdeckkappe aufsetzen
Stell vor dem Einsetzen sicher, dass die
Rolle genau mit dem Loch des Stuhlbeins
ausgerichtet ist, und setz dann die Rolle
vertikal in das Stuhlbein ein.
Montier den Höhenregler mit Schraube
Nr. 13 (Schraube M6*55MM x 4) und
Tülle Nr. 14 (Tülle M8*17MM x 4) am Sitz
Montier Rückenlehne mit Schraube
Nr. 15 (Schraube M8*30MM x 3),
Tülle Nr. 14 (Tülle M8*17MM x 3) und
16 (Tülle M8*13MM x 3) am Sitz
Wenn sie festsitzt, zieh die Rolle senkrecht
heraus, wechsel zu anderen Rollen und schieb
sie dann wieder senkrecht in die Löcher.
Folg dem Installationsvideo
auf Amazon
3 4

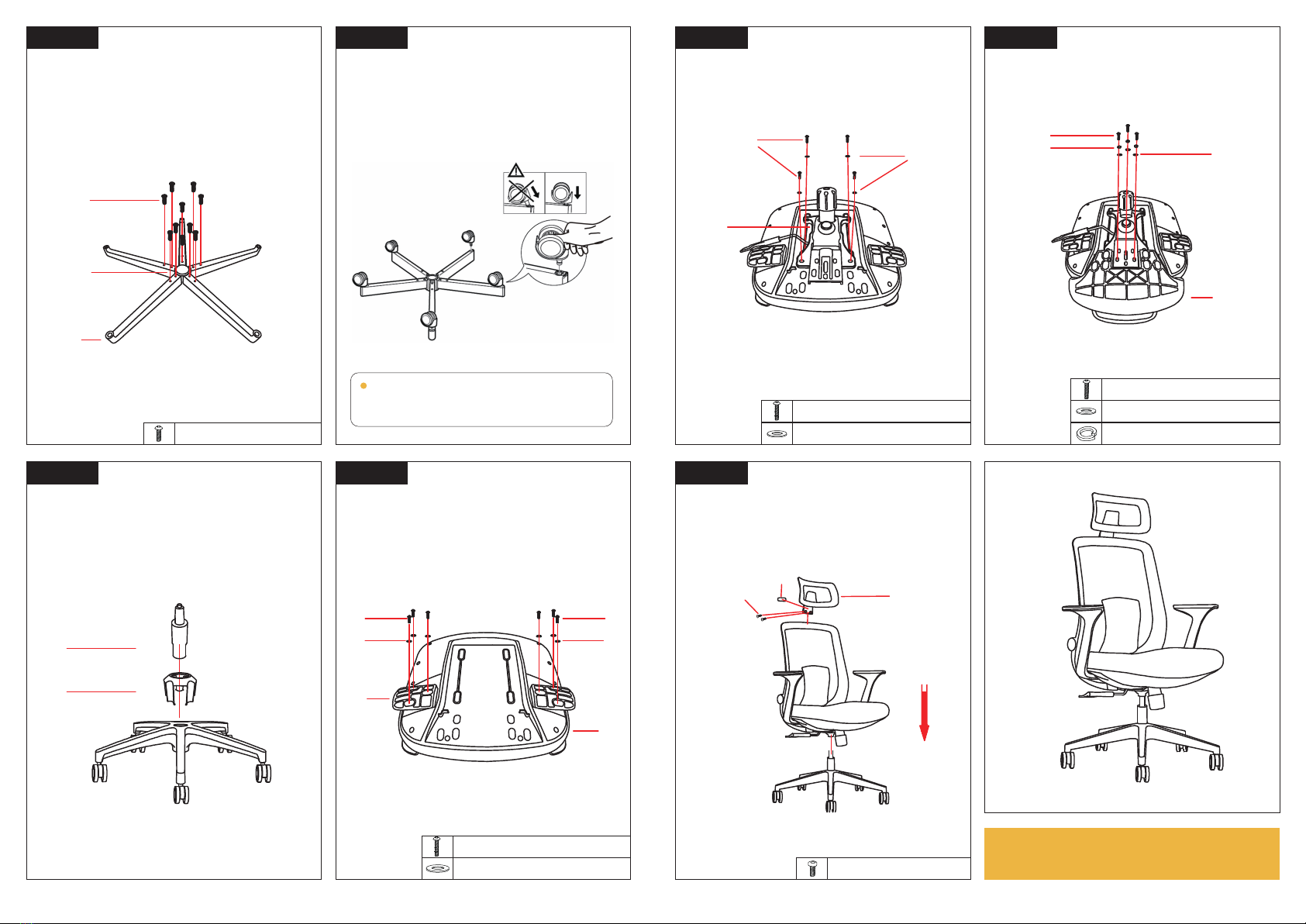

Schritt 1 Schritt 2
Schritt 3 Schritt 4
Schritt 5 Schritt 6
Schritt 7
10
3
11
12
8
11
12
17
19
18
13 14 15
16
9
14
6
7
4
1
2

1. Stehen Sie NICHT darauf. Nur für eine Person
zum Sitzen.
2. Setzen Sie sich bei Gefahr NICHT auf die
Armlehne.
3. Legen Sie KEIN Übergewicht auf den Stuhl
oder verwenden Sie ihn als Trolley.
4. Lassen Sie das Kind unter 5 Jahren NICHT
alleine auf dem Stuhl sitzen.
5. Halten Sie die Plastiktüte von Babys und
Kindern fern.
6. Wenn Teile fehlen, gebrochen oder beschädigt.
Verwenden Sie dieses Produkt nicht mehr, bis
Reparaturen mit vom Werk autorisierten Teilen
durchgeführt wurden.
[e-mail]
HINWEISE
Bei fehlenden Teilen oder
Qualitätsproblemen senden Sie uns bitte eine
Nachricht über Amazon oder per E-Mail mit
Ihrer Bestellnummer + Fotobeweis.
Wir werden innerhalb von 24 Stunden antworten.
6
1. Stell es NICHT in die Nähe von Feuer oder nassen,
sauren und korrosiven Umgebung. Bitte übermäßige
Sonneneinstrahlung vermeid
2. Verwend KEINE scharfen oder hakenförmigen
Gegenstände, um den Stuhl zu kratzen
3. Verwend KEINE Scheuermittel zur Reinigung
4. Wenn der Rahmen verschmutzt wird, wisch ihn mit
warmem Wasser der Oberflächenreiniger
(erhältlich bei Amazon) sauber
5. Wenn es quietscht, zieh die Schrauben unter dem
Sitz fest
PFLEGE UND
REINIGUNG
5
1
1
1
1
2
2
2
2
3
3
34
3
4

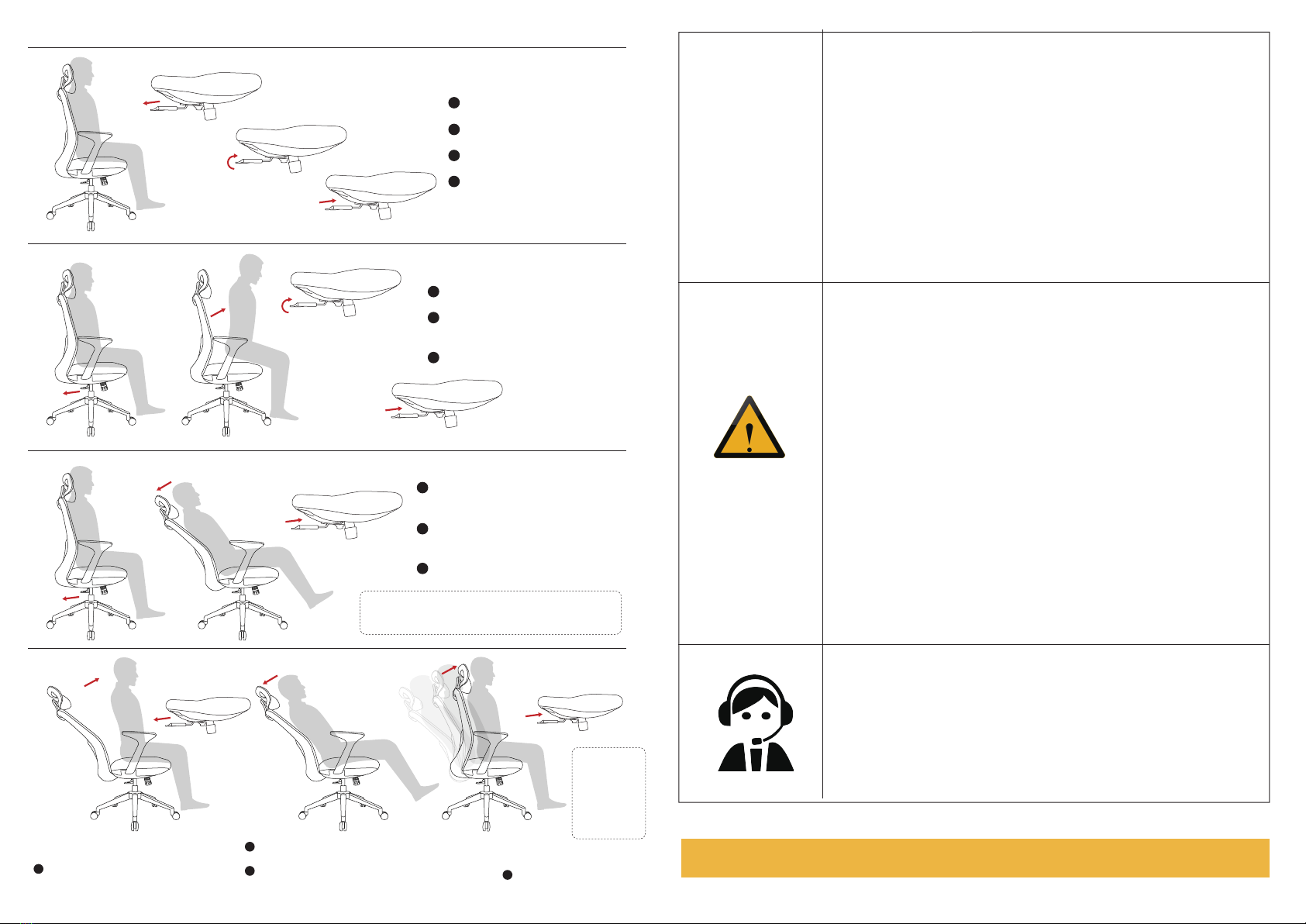

NEIGUNGS-/HÖHENSTEUERUNG
Zurücksetzen
Legen Sie Ihren Rücken von der Stuhllehne ab.
Ziehen Sie dann den Hebel zum Entriegeln heraus.
Drücken Sie die Stuhllehne mit dem Rücken auf 130°.
Ihren Rücken wieder von der Stuhllehne lösen (Stuhllehne
wird automatisch auf 95° zurückgestellt)
Zum Verriegeln den Hebel eindrücken
1
Wenn er klemmt,
drücken Sie den
Stuhl mit dem
Rücken ein wenig
und wiederholen
Sie dann die oben
genannten Schritte.
2
4
3
Zum Absenken des Sitzes
Auf dem Stuhl sitzen bleiben
Zum Entriegeln den Hebel herausziehen
Den Drücker anheben
Zum Verriegeln den Hebel eindrücken
1
2
3
4
2
3
Um den Sitz anzuheben
Zum Entriegeln den Hebel
herausziehen
Gesäß vom Sitz nehmen, dann
den Hebel anheben
Zum Verriegeln den Hebel
eindrücken, dann hinsetzen
1
2
3
Zum Zurücklehnen
Legen Sie sich mit dem Rücken auf die Stuhllehne.
Zum Entriegeln den Hebel herausziehen
Stuhl mit dem Rücken nach hinten drücken,
um ihn auf 107° oder 130° zu neigen
Zum Verriegeln den Hebel eindrücken
Wenn er klemmt, drücken Sie den Stuhl mit dem Rücken ein
wenig und wiederholen Sie dann die oben genannten Schritte.
1

[email protected]
INSTALLATION MANUEL
Q201A-DL

21

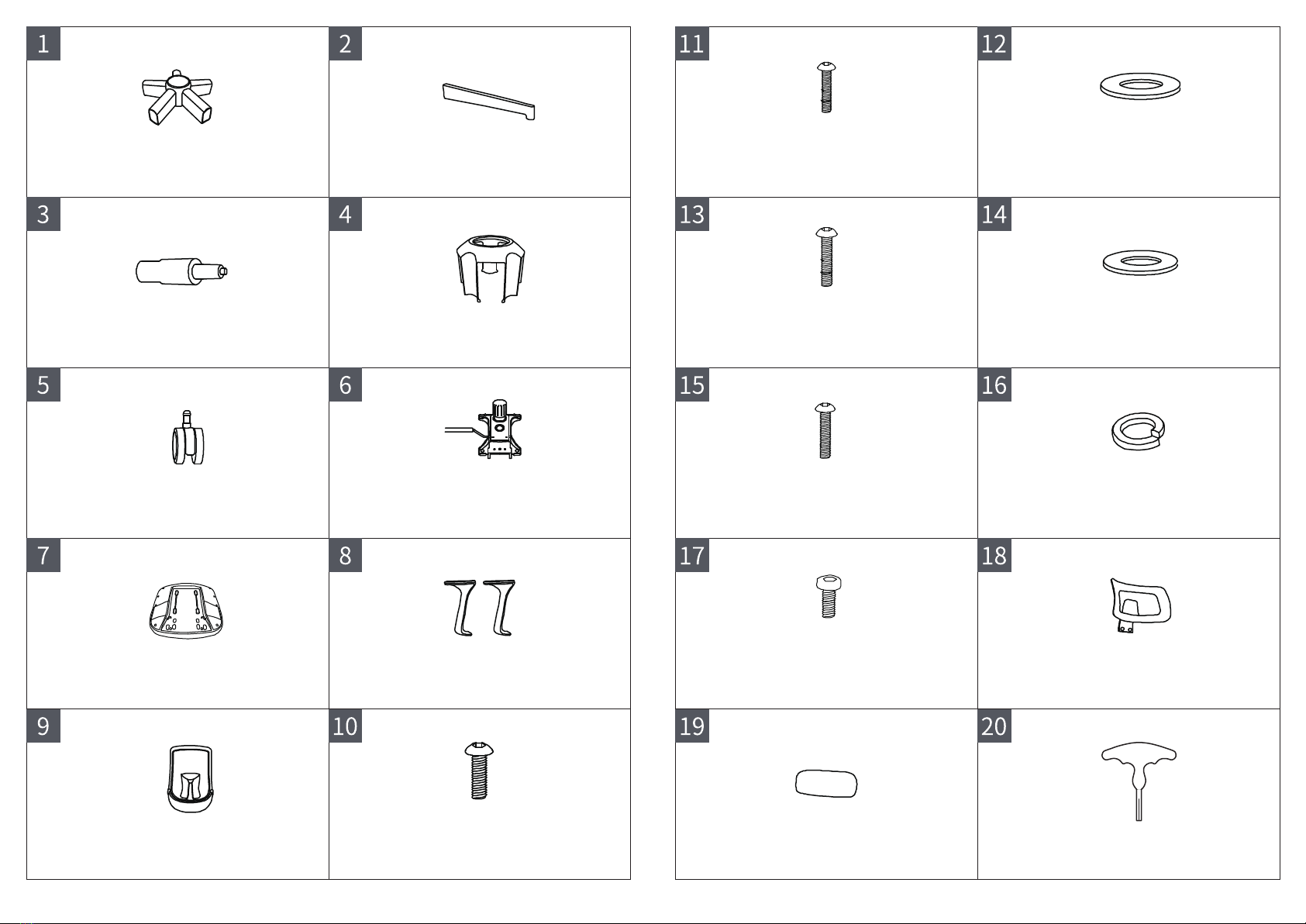

Vis
M6*55MM x 4 pcs
Rondelles
M8*17MM x 7 pcs
Vis
M8*30MM x 3 pcs
Rondelles
M8*13MM x 3 pcs
Capuchon Clé Allen
Vis
M6*30MM x 2 pcs Appui-tête
Vis
M6*40MM x 6 pcs
Rondelles
M6*15MM x 6 pcs
Etoile à 5 branches
Joint de base
Capuchon
Siège
Vis
M6*12MM x 10 pcs
Accoudoirs x 2
Dossier
Roulettes x 5 pcs Contrôle de
l'Inclinaison/Hauteur
Pieds de la Base
x 5 pcs
Vérin SGS

Insérez les pieds de la base :
vissez les pieds de la base et l'étoile à 5
branches ensemble
10. Vis M6*12MM x 10pcs
Insérez le joint de base capuchon et le
vérin dans la base
Assemblez les accoudoirs au siège
11. Vis M6*40MM x 6pcs
12. Rondelles M6*15MM x 6pcs
Installez l'appui-tête avec la vis 17, puis
mettez le capuchon supérieur
17. Vis M6*30MM x 2pcs
Avant de l'insérer, assurez-vous que le
rouleau est correctement aligné avec le
trou du pied de la chaise, puis insérez le
rouleau verticalement dans le pied de la
chaise.
Assemblez la contrôle d'inclinaison au siège
13. Vis M6*55MM x 4pcs
14. Rondelles M8*17MM x 4pcs
Assemblez le dossier au siège
15. Vis M8*30MM x 3pcs
14. Rondelles M8*17MM x 3pcs
16. Rondelles M8*13MM x 3pcs
Si la roulette est bloquée, la-retirez, passez à
d'autre roulette puis enfoncez-la verticalement
dans les trous.
Suivez la vidéo d'installation
sur Amazon SVP
3 4

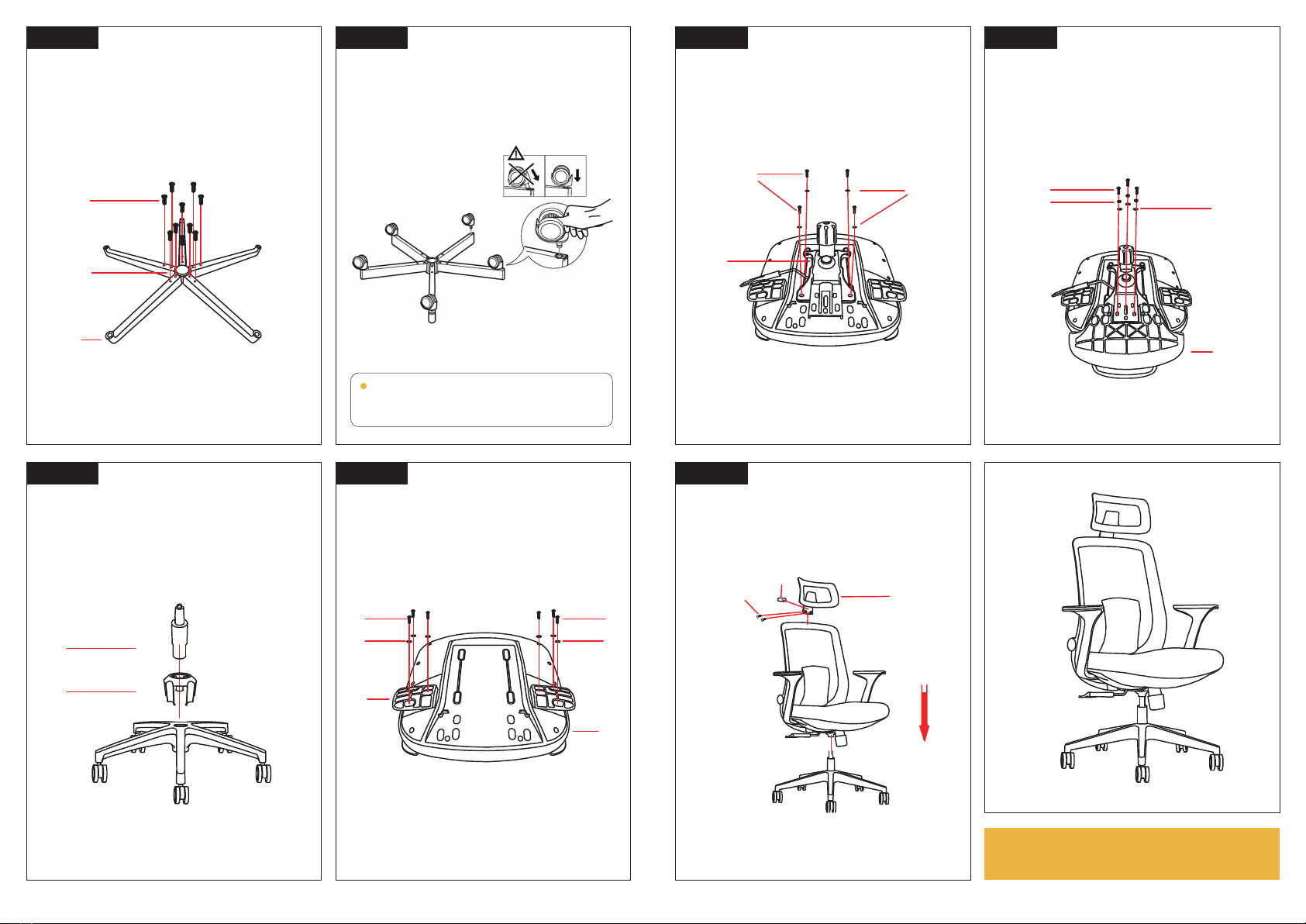

Étape 1 Étape 2
Étape 3 Étape 4
Étape 5 Étape 6
Étape 7
10
3
11
12
8
11
12
17
19
18
13 14
15
16
9
14
6
7
4
1
2

1. Une personne peut s'asseoir dessus. Ne pas
1. Ne l'approchez PAS du feu ou d'un environnement
humide, acide et corrosif. Évitez la surexposition
au soleil.
2. N'utilisez PAS d'objets pointus ou crochus pour
gratter la chaise.
3. N'utilisez PAS de produits chimiques abrasifs pour
le nettoyage.
4. Si le cadre est taché, essuyez-le avec de l'eau tiède
ou un gage nettoyant de surface (disponible
sur Amazon).
5. En cas de grincement, serrez les vis sous le siège.
s'y tenir debout.
2. Ne pas s'asseoir sur le bras en cas de danger.
3. Ne pas mettre de poids excessif sur la chaise,
ni l'utiliser comme chariot.
4. Ne PAS laisser l'enfant s'asseoir seul sur la
chaise s'il a moins de 5 ans.
5. Pour éviter tout risque de suffocation, gardez le
sac en plastique loin des bébés et des enfants.
6. Si des pièces manquent, sont cassées,
endommagées ou incorrectes. Arrêtez d'utiliser
ce produit jusqu'à ce que les réparations soient
effectuées avec des pièces autorisées par
l'usine.
[e-mail]
NOTES ET
ENTRETIEN
ET NETTOYAGE
AVERTISSEMENTS
En cas de pièces manquantes ou de problèmes
de qualité, veuillez nous envoyer un message
via Amazon ou un e-mail avec votre numéro de
commande et une photo/vidéo.
Nous vous répondrons dans les 24 heures.
65
1
1
1
1
2
2
2
2
3
3
34
3
4

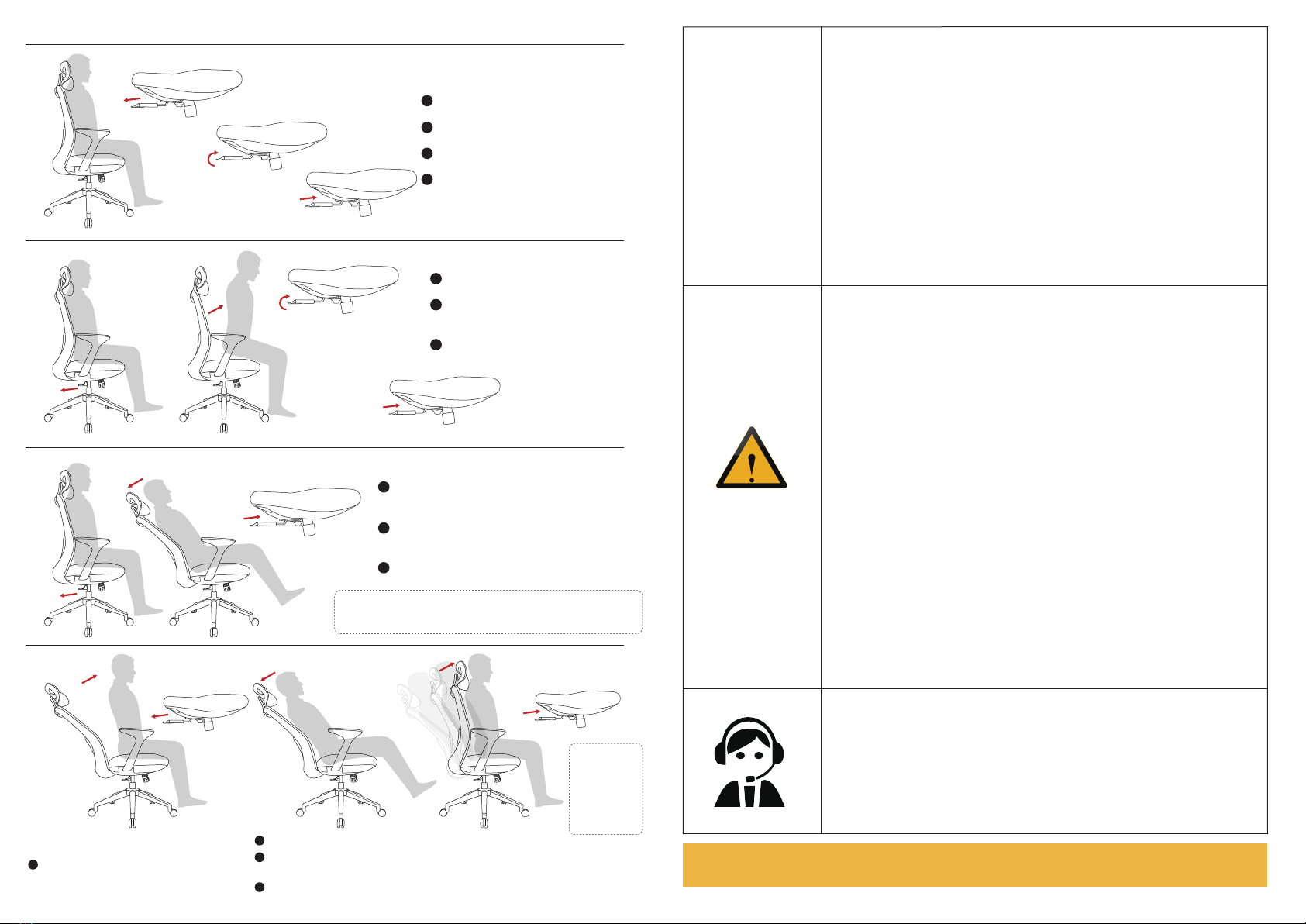

CONTRÔLE DE L'INCLINAISON ET DE LA HAUTEUR
Abaisser le siège
Restez assis sur la chaise
Tirez le levier pour déverrouiller
Soulever la béquille
Pousser le levier pour verrouiller
1
2
3
2
3
2
3
4
Relever le siège
Tirez le levier pour déverrouiller
Les fesses hors du siège, puis
soulever la béquille.
Pousser le levier pour verrouiller,
s'asseoir
1
S'incliner
Allongez votre dos sur le dossier de
la chaise. Tirez le levier pour déverrouiller
Appuyez sur le dossier de la chaise avec
votre dos pour l'incliner à 107°ou 130°.
Pousser le levier pour verrouiller
Si c'est le cas, appuyez un peu sur la chaise avec
votre dos, puis répétez les étapes ci-dessus.
1
Annuler l'inclinaison
Enlevez votre dos de la chaise. Ensuite,
tirez sur le levier pour déverrouiller
Appuyez sur le dossier de la chaise à 130° avec votre dos.
Enlevez de nouveau votre dos de la chaise
(le dossier de la chaise revient automatiquement à 95°).
Pousser le levier pour verrouiller
1
Si c'est le cas,
appuyez un peu
sur la chaise
avec votre dos,
puis répétez
les étapes
ci-dessus.
2
4
3
