Ducky Feather Blue Series User manual

型號 : DMFE20O-OAAPA7B
介面 : USB2.0
感應器種類 : 光學
感應器名稱 : PixArt PMW3389
追蹤速度 : 400 ips / 最大加速度: 50g
表面材質 : ABS
按鍵總數 : 7
微動開關 : 華諾5000萬次
滾輪 : 凱華編碼器 9mm
背光 : ARGB / RGB LED
腳墊 : PTFE 高純度鐵氟龍
預設 DPI 段數 : 400/800/1600/3200/6400/12000/16000
USB 回報率 : 125/500/1000 Hz
工作高度 :低（L）/ 預設（D）/ 高（H）
線材 : 1.8M 高張力彈性傘繩線
尺寸 : 124 x 59 x 36 mm
彩盒尺寸 : 180 x 108 x 60 mm
重量(不含線) : 65g
產地 : 中國

第 5 鍵
第 4 鍵
右鍵左鍵
滾輪(中鍵)
第7 鍵
( Fn 鍵)
第6 鍵
(左右手模式切換鍵)
右手模式
(下一頁)
(上一頁)

第7 鍵
( Fn 鍵)
第 6 鍵
(左右手模式切換鍵)
左鍵右鍵
滾輪(中鍵)
左手模式
第 5 鍵
第 4 鍵
(下一頁)
(上一頁)

左右手滑鼠切換操作 (注意側鍵同時跟著切換) 只能在一般模式下切換
1. 出廠預設皆為右手模式
2. 右手模式下的第 6 鍵為切換功能開始鍵
3. 操作方式 : 按住第 6 鍵 3 秒，整隻滑鼠持續閃紅燈(每 2 秒閃爍 1 次)
再依 序按下左→右鍵，滑鼠閃白燈 1 下恢復當前燈效即完成設定。
(若切換為左手模式下，第 6 鍵同為切換開始鍵,整隻滑鼠持續閃紅燈
(每 2 秒閃爍 1 次)依序按下左→右鍵，則切回右手模式)
功能模式 : 第 7 鍵
1. 第7 鍵預設無按鍵功能
2. 操作方式 :
按住第 7 鍵3 秒，整隻滑鼠閃紅燈 2 下則開啟功能模式。
此時第 7 鍵則被永久取代成→Fn 鍵。
(若要取消 Fn 鍵，則再次按下 Fn 鍵3 秒，待整隻滑鼠閃紅燈 2 下後
恢復當前燈光值，Fn 鍵則回到→預設第 7 鍵)
(檢視 : 有開啟，可按下第 7 鍵 1 秒,滾輪閃 1 下紅燈)
開啟第6與第7鍵功能 (出廠預設為無功能的空按鍵)
操作: 在右手模式(出廠狀態)下按住第6鍵+中鍵3秒，整隻滑鼠閃白燈2下，
即開啟第6鍵(左右手滑鼠切換鈕)與第7鍵(開啟功能模式鈕)功能，
若要關閉此功能即再按住第6鍵+中鍵3秒，待整隻滑鼠閃白燈2下關閉)

在功能模式下
+第 4 鍵 =
按下 Fn 鍵(原第 7 鍵) 第 5 鍵
End 鍵
Home 鍵
第 5 鍵
第 4 鍵
右鍵左鍵
滾輪(中鍵)
第7 鍵
(或Fn 鍵)
第6 鍵
Home 鍵
End 鍵
右手模式為例

LOD
滑鼠工作高度
Report Rate
滑鼠 USB 回報率
底部另有 2 個三段式撥動開關
DPI 調整按鈕

特殊設計 : 線卡揚角機構
7.91
出線揚角
符合手部在做擺動時，人體與滑鼠間的拉扯動力，
在不使用線夾的情況下也有類似的滑順效果。
7.91

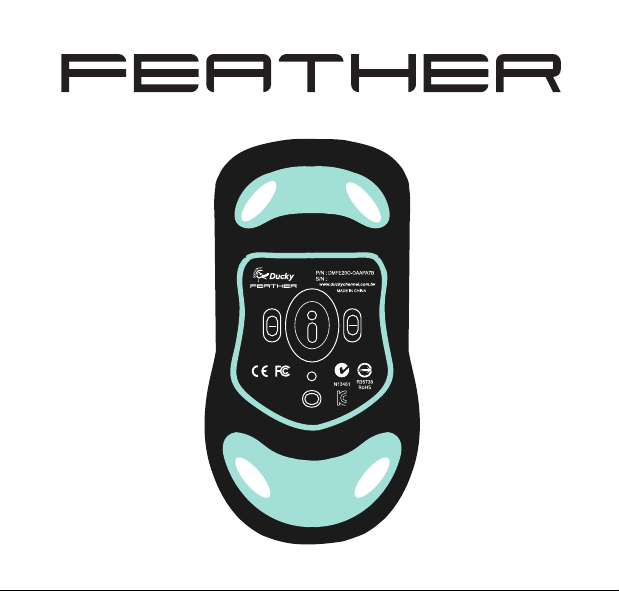

底部開關功能介紹
LOD
L
D
H
Rate(Hz)
125
500
1000
DPI

調整直線修正 (開/關)
滾輪燈光指示依序為
滾輪指示 DPI 燈色 3 秒後，回到與當前燈效。
切換感應器解析度(DPI)數值
調整 USB 回報率 (125/500/1000Hz)
調整工作高度(L/D/H)
底蓋內建三段式滑動開關
L = 低/ D = Default (預設值) / H = High
底蓋內建三段式滑動開關
上至下順序為 125 / 500 / 1000 Hz，出廠預設為中間值 500 Hz
預設為關閉
開啟/關閉的方式:
A. DPI 鍵按住 + 第5 鍵1 下放開後，
整隻滑鼠閃白燈 2 下，代表開啟或關閉完成。
再次操作則為關閉，整隻滑鼠閃紅燈２下。
A. 400
B. 800
C. 1600
D. 3200
E. 6400
F. 12000
G. 16000
調整DPI功能（DPI鍵在底蓋上）滾輪燈光與底蓋皆有指示燈功能
滾輪指示DPI燈色3秒後，回到與當前燈效

調整 4 顆 ARGB LED 燈
三分色區域

燈光操作說明
按住 DPI 鍵+ 第4 鍵1 下放開後，
燈效即開始作切換混色
波浪模式
呼吸模式
彩色循環模式
雨滴模式
互動模式
光暈模式
煙火模式
極光模式
單色燈模式
自定義模式
關閉燈光
DPI鍵 第4鍵
+=

自定義燈光模式操作說明
按住 DPI 鍵 (此時 DPI 不會跳段) + 按住中鍵 3 秒後，
整隻滑鼠閃白燈 3 下，即開始自定義燈光模式
第 5 鍵
第 4 鍵
第 7 鍵
第 6 鍵
右手模式為例
(下一色)
(上一色) (確認鍵)
(儲存結束鍵)

操作描述:
1. 進入自定義燈光模式後第 1 區為紅光閃爍，其餘 2 個區域皆為白燈顯示，
第 1 區每 1 秒閃爍 1 下紅燈提示此為可自訂的當前燈區（如下圖所示）。
2. 此時第 4 鍵的功能為調至上一色、第 5 鍵則為調至下一色 。
3. 第6 鍵為確認鍵，按下後則跳至下一燈區 2，
依序按下為 1→2→3，無限循環。
4. 第7 鍵為儲存結束鍵，隨時按下第 7 鍵後，儲存當前更改後的燈區配色
並回到當前一般燈效模式下。
第 5 鍵
第 4 鍵
第 7 鍵
第 6 鍵
(下一色)
(上一色) (確認鍵)
(儲存結束鍵)
進入自定義燈光模式後示意圖

Model : DMFE20O-OAAPA7B
Interface : USB2.0
Sensor type : Optical
Sensor model : PixArt PMW3389
MAX tracking speed : 400 IPS / Acceleration: 50g
Surface : ABS
Total key amounts : 7
Micro switches : HUANO Mechanical rated for 50 million clicks
Scroller : Kailh encoder 9mm
LED : ARGB / RGB LED
Feet : High-density PTFE Teon
DPI settings : 400/800/1600/3200/6400/12000/16000
USB polling rate : 125/500/1000 Hz
LOD : Low / Default / High
Cable : 1.8M Paracord (Ultra - exible)
Product dimensions : 124 x 59 x 36 mm
Box dimensions : 180 x 108 x 60 mm
Net weight (without cable) : 65g
Made in China

The 5th button
The 4th button
Right button
Left button
Middle button
The 7th button
(Fn key)
The 6th button
(Switch key)
Right-Hand mode

Left-Hand mode
The 5th button
The 4th button
The 7th button
(Fn key)
The 6th button
(Switch key)
Right button Left button
Middle button

To enable the 6th and 7th button function
Operation : In the right-hand mode, please press the 6th + the middle button for 3 seconds,
the mouse will ash white light 2 times, that is to enable the function of the 6th and 7th
button for key switching operation.
Default: Right-Hand Mode
Right / Left - Hand switch operation (note that the side keys
will follow the switch operation at the same time
1. Default : Right - Hand mode
2. The 6th button in the right - hand mode is the start up key
for switching functions
3. Operation :
Press and hold the 6th button for 3 seconds the whole mouse keeps
ashing red light (blinking once every 2 seconds) then press the
left → right button in sequence the mouse ashes white light 1 to
restore the current light Complete the setting. (If you switch to
left - hand mode the 6th button is also the switch start key the entire
mouse continues to ash red (blinks once every 2 seconds) press the
left → right button in sequence then switch back to right - hand mode )
Function Mode : The 7th button
1. Default : Non - functional
2. Operation : Press and hold the 7th button for 3 seconds the whole
mouse keeps ashing red light (blinking once every 2 seconds) then
the function mode will be enabled. The 7th button will be switched to
the function key replace → Fn key. (To cancel the Fn key press the
Fn key again for 3 seconds. After the entire mouse blinks green light
twice the current light value will be restored. The Fn key will return
to the default 7th button.

The 5th button
The 4th button
The 7th button
(Fn key)
The 6th button
(Switch key)
Function Mode
+The 4th button =
Press Fn key(The 7th button)
The 5th button
End
Home
Right button
Left button
Middle button
Right-Hand mode

Rate=Report rate
= Report rate is measured
in Hz. If a mouse has a
125 Hz polling rate
it reports its position to
the computer 125 times
every second—or every
8 milliseconds. A 500 Hz
rate means that the mouse
is reporting its position
to the computer every
2 milliseconds.
Bottom switches and button
DPI button
LOD : Lift O Distance,
When people refer to
the Lift O Distance of
a mouse they are talking
about the point at which
the mouse stops tracking
when picked up.
