Duerkopp Adler 910 User manual

Ausgabe/Edition:
04.2007 Printed in Germany
Änderungsindex
Rev. index: 0.0

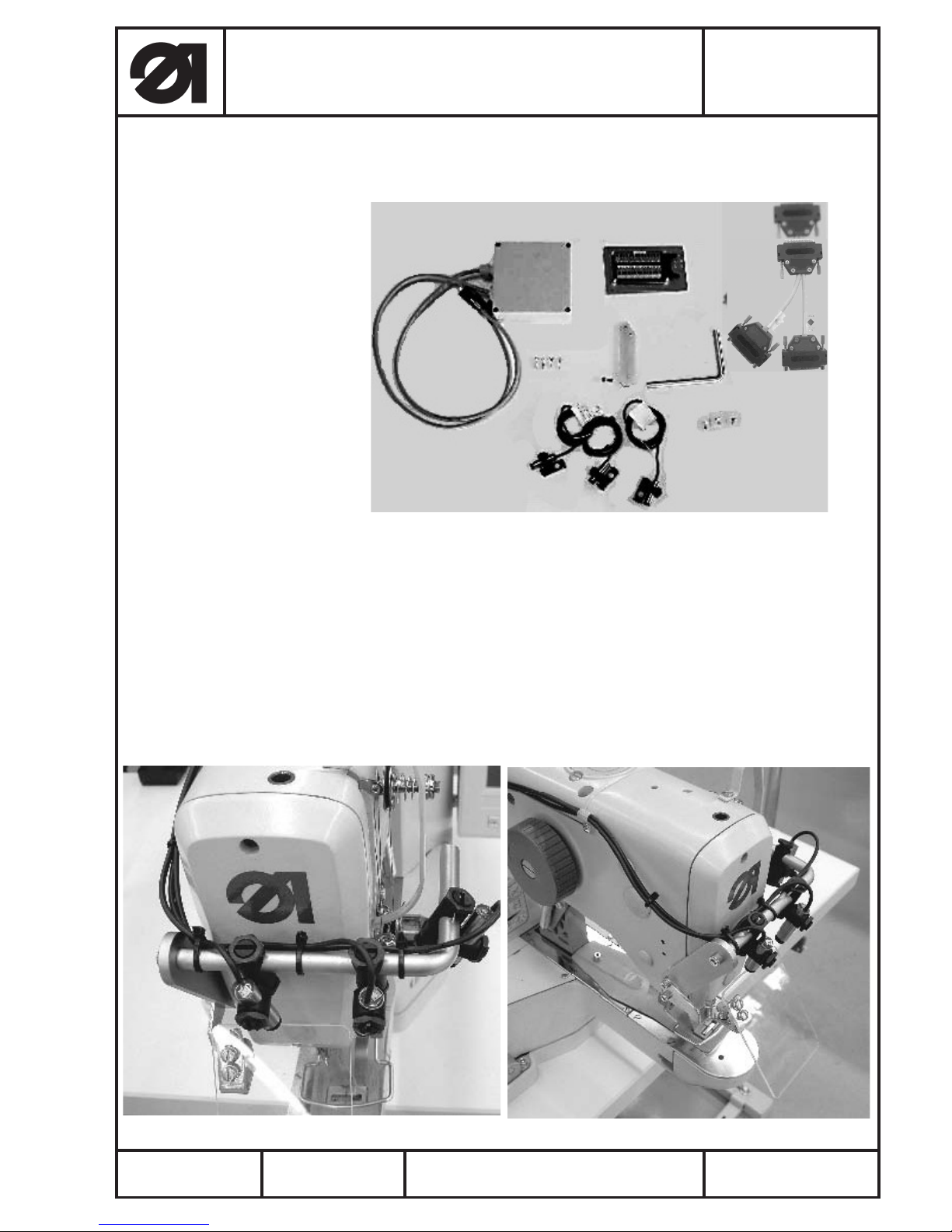

1. Komponenten des Bausatzes
Der Teilesatz 0910 590014 besteht aus folgenden Komponenten.
–1 x Halter für Lasermarkierungen
–3 x Lasermarkierungsleuchten mit Positionshalter
–1 x Anschlußleiste für Lasermarkierungen
–1 x Elektrische Anschlußdose
–1 x Adapter zum Anschluss optionaler Baugruppen
–1 x Satz Schrauben , Kabelbinder und Kabelschellen
2. Anbau der Lasermarkierungsleuchte
Anbauanleitung für Lasermarkierungsleuchten
Teilesatz 0910 59 001 4
Fitting Instruction for laser marking
Kit 0910 59 001 4
Teile-Nr./ Part-No.:
0791 910700
Blatt: von
Sheet: 1 from 8

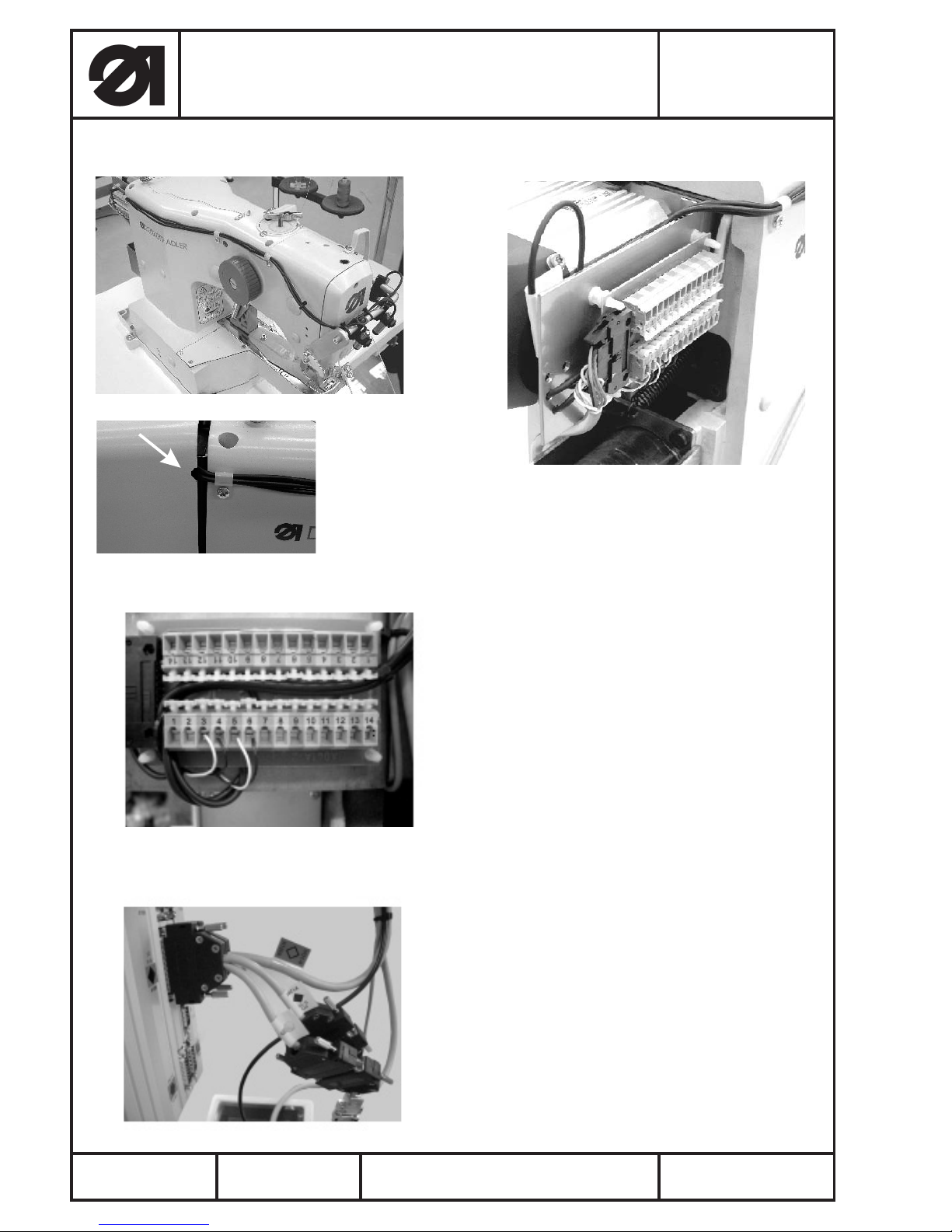

2.1. Verlegung der Leitungen und des Verteiler
Im Bereich der Luftleitung (sh. Pfeil) muss die hintere Abdeckhaube
nachgearbeitet werden.
–Mit einer Rundfeile etwas ausfeilen
3. Elektrischer Anschluss der Lasermarkierungsleuchten
untere Klemmleiste
3- 4 = Laserleuchte 1
5- 6 = Laserleuchte 2
7- 8 = Laserleuchte 3
9-10 = Laserleuchte 4 (Nachrüstleuchte)
11-12 = Laserleuchte 5 (Nachrüstleuchte)
13-14 = Laserleuchte 6 (Nachrüstleuchte)
obere Klemmleiste
1- 2 = Laserleuchte 7 (Nachrüstleuchte)
4. Anschluss Adapter
Anbauanleitung für Lasermarkierungsleuchten
Teilesatz 0910 59 001 4
Fitting Instruction for laser marking
Kit 0910 59 001 4
Teile-Nr./ Part-No.:
0791 910700
Blatt: von
Sheet: 2 from 8
Printed in Germany
Änderungsindex
Rev. index: 0.0
Ausgabe/Edition:
04.2007

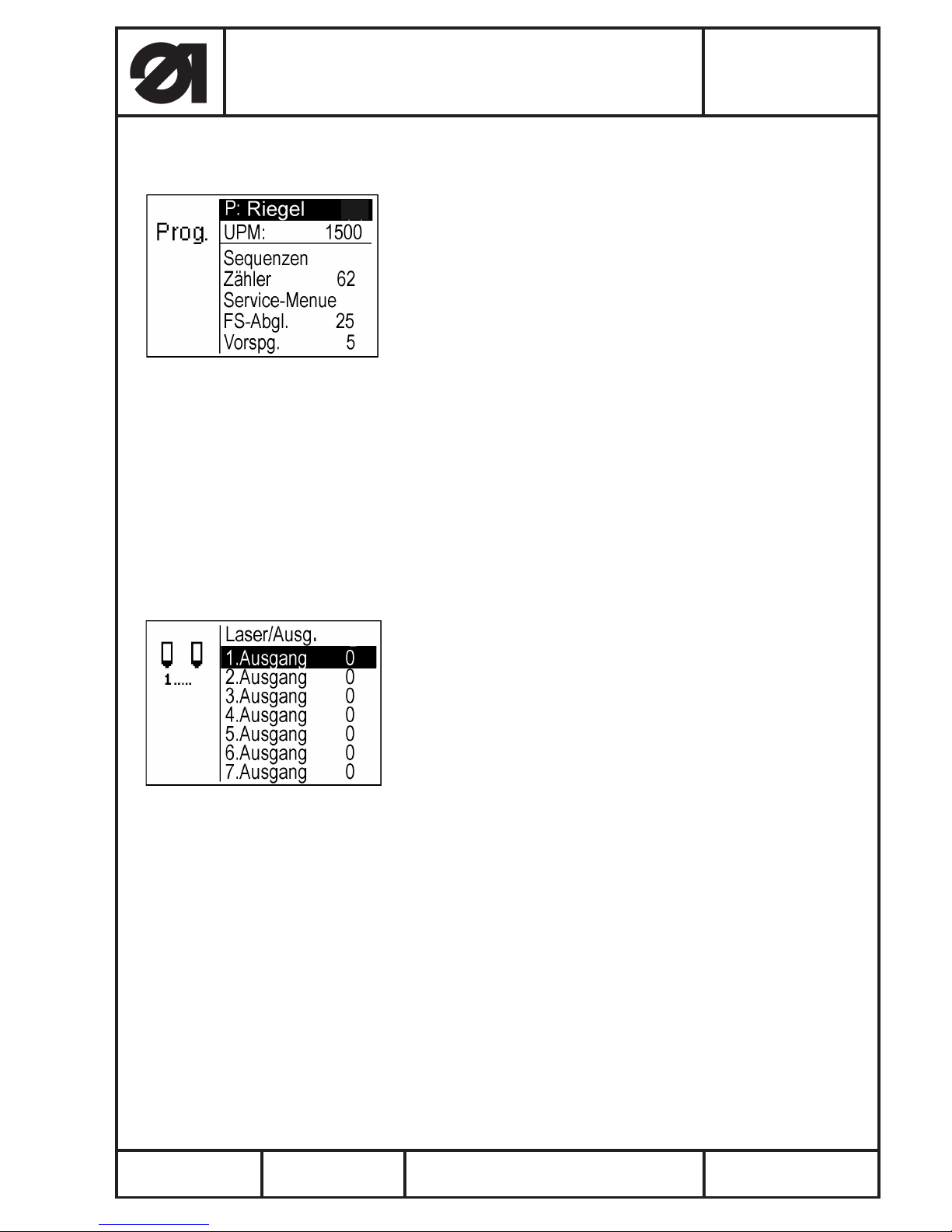

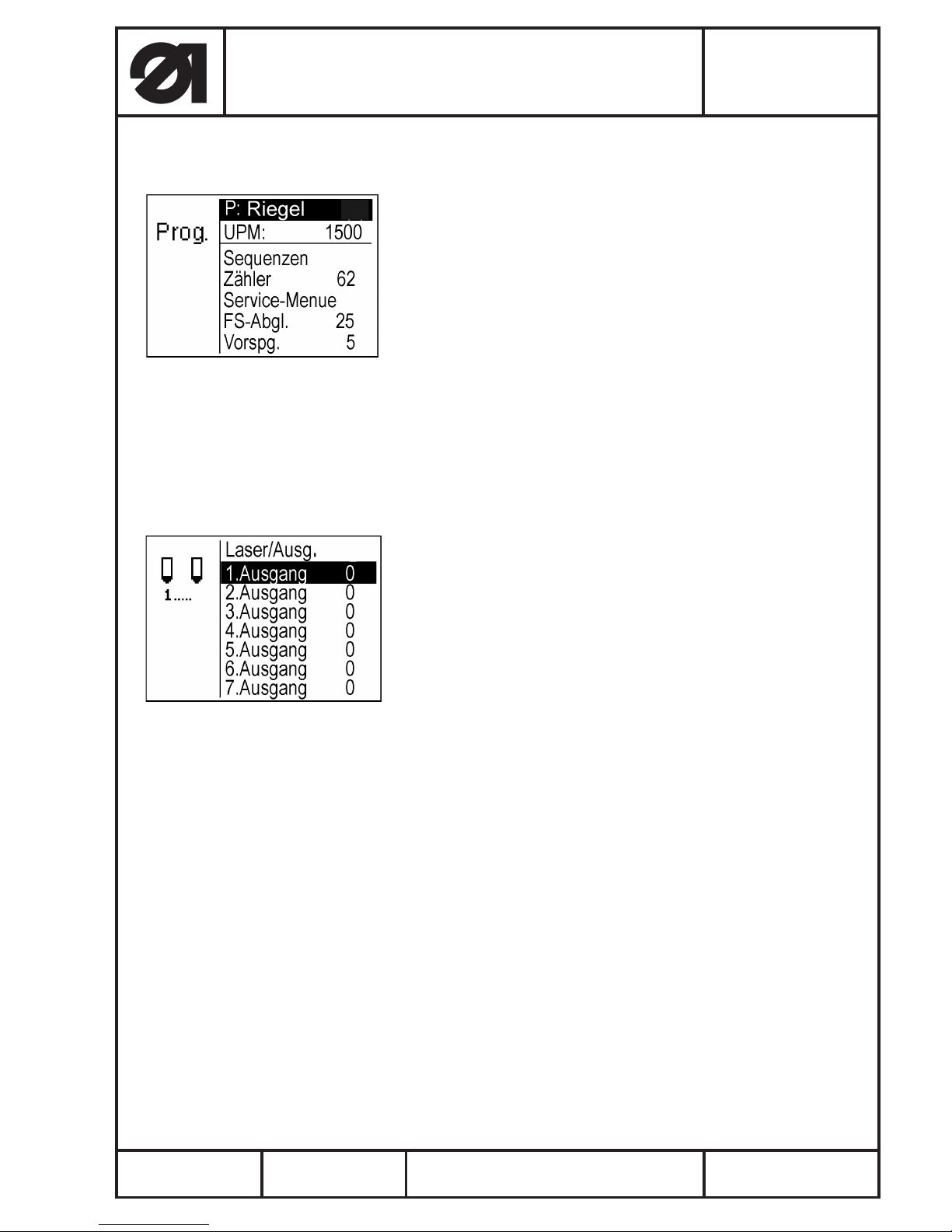

5. Aktivierung der Lasermarkierungsleuchten
Die Lasermarkierungen sind eine optionale Baugruppe.
Die Laser können den Programmnamen zugeordnet werden.
Im Beispiel sollen dem Programm “Riegel”, Laser zugeordnet
werden, die beim Nähen des Programms geschaltet werden.
Vorgehensweise:
–Maschine anschalten und referenzieren.
–Obere Zeile [P: Riegel ].
–“Service-Menue” mit “¯” anwählen und mit OK bestätigen.
–“Korrekturen” mit “¯” anwählen und mit OK bestätigen.
–“Laser/Ausgänge” mit “¯” anwählen und mit OK bestätigen.
5.1 Zuschalten einer Lasermarkierung zu einem bestimmten Nahtprogramm
–Ausgang 1....7 mit “¯” auswählen und mit “OK” bestätigen.
(Der Zustand in der Anzeige wechselt von 0 auf 1)
0=inaktiv ; 1=aktiv
–Mit “ESC” ins Hauptmenü wechseln.
Es können alle drei Lasermarkierungsleuchten gleichzeitig
betrieben werden.
Achtung !
Insgesamt können bis zu 7 Markierungsleuchten angeschlossen
und geschaltet werden.
Anbauanleitung für Lasermarkierungsleuchten
Teilesatz 0910 59 001 4
Fitting Instruction for laser marking
Kit 0910 59 001 4
Teile-Nr./ Part-No.:
0791 910700
Blatt: von
Sheet: 3 from 8
Ausgabe/Edition:
04.2007 Printed in Germany
Änderungsindex
Rev. index: 0.0

6. Nachrüsten von Lasermarkierungsleuchten
Zu den bereits im Bausatz enthaltenen 3 Lasermarkierungsleuchten
können noch bis zu 4 weitere Lasermarkierungsleuchten
angeschlossen werden.
Der Anschluss der Zusatzmarkierungsleuchten erfolgt wie unter
Punkt 3 beschrieben.

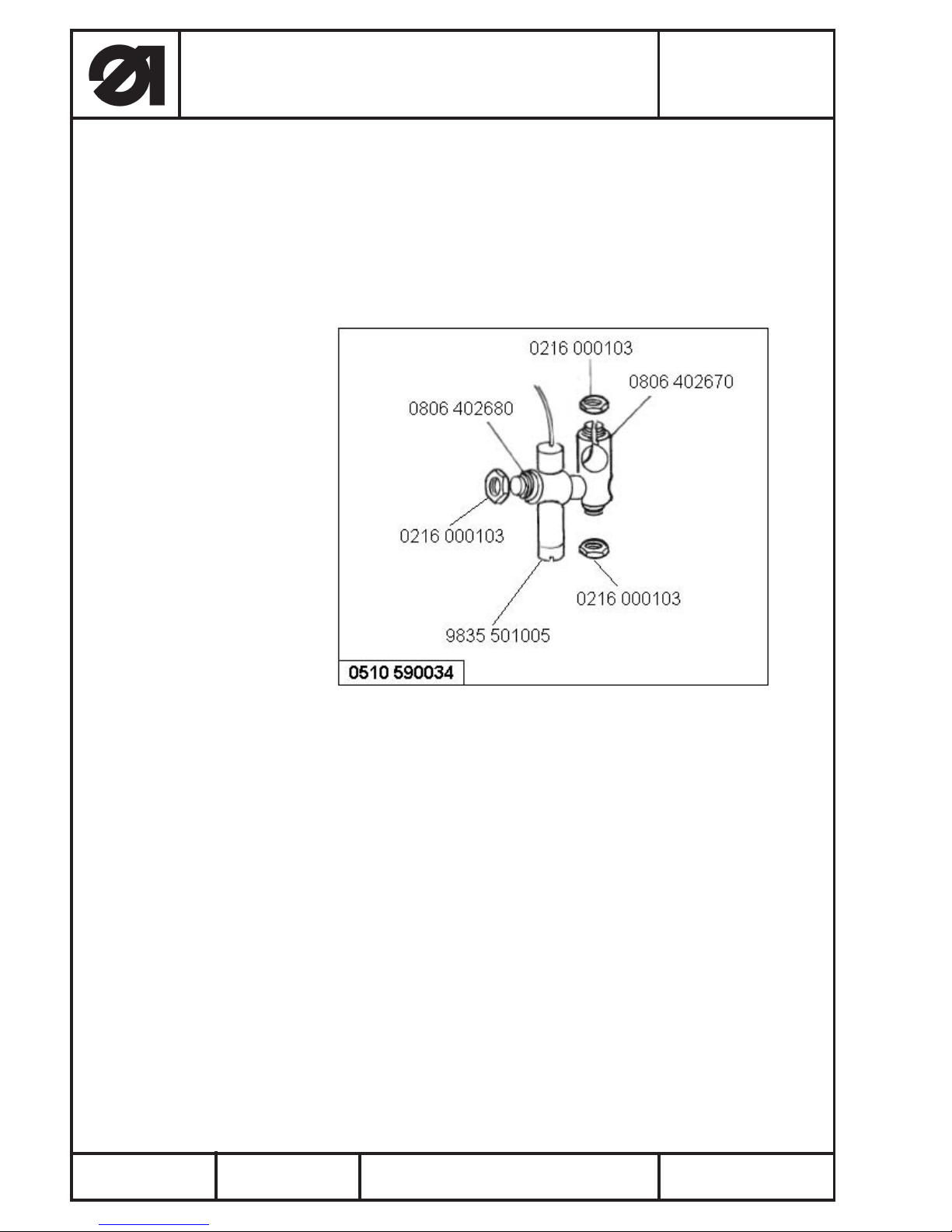

Bausatz Zusatzmarkierungsleuchte 0510 590034
Anbauanleitung für Lasermarkierungsleuchten
Teilesatz 0910 59 001 4
Fitting Instruction for laser marking
Kit 0910 59 001 4
Teile-Nr./ Part-No.:
0791 910700
Blatt: von
Sheet: 4 from 8
Printed in Germany
Änderungsindex
Rev. index: 0.0
Ausgabe/Edition:
04.2007

Ausgabe/Edition:
04.2007
Änderungsindex
Rev. index: 0.0 Printed in Germany
1. Kit components
The set of parts 0910 590014 contains the following components:
–1 x bracket for the laser marking light
–3 x laser marking lights with mount holder
–1 x terminal block for laser marking light
–1 x electrical connector box
–1 x adapter for connecting optional assemblies
–1 x set of screws, cable tie and clamp
2. Mounting the laser marking light
Anbauanleitung für Lasermarkierungsleuchten
Teilesatz 0910 59 001 4
Fitting Instruction for laser marking
Kit 0910 59 001 4
Teile-Nr./ Part-No.:
0791 910700
Blatt: von
Sheet: 5 from 8
