Parts List and Sewing Equipment
零件样本和缝纫附件
251-140042
Contents Page / 页目录
Arm bed components 1 机壳部件
Main shaft & thead take-up components 3 上轴、挑线部件
Needle bar & thread tension components 5 针杆、夹线部件
Presser components 7 压料部件
Hook driving shaft components 9 勾线部件
Feed mechanism components 11 送料部件
Feed regulating components 13 送料调节部件
Thread trimmer components 15 剪线分部件
Wiper components 17 拨线分部件
Lubrication components 19 润滑部件
Oil reservoir & kneelifter components 21 油盘、膝抬压脚部件
Machine head accessories 23 机头附件
Motor control components 25 电机控制部件
Model 251-140040A (For light weight materials) 27 251-140040A型(薄料用)
Model 251-140040H (For heavy weight materials) 29 251-140040H型(厚料用)
Presser foot lifter asm. 31 抬压脚部件
Numerical index of parts 33 索引
All
r
i
g
ht
s reserve
d
.
P
roper
t
y o
f
Dü
r
k
opp
Adl
er an
d
copyr
i
g
ht
e
d
.
R
epro
d
uc
ti
on or pu
bli
ca
ti
on o
f
th
e con
t
en
t
i
n any manner,
even
i
n ex
t
rac
t
s, w
ith
ou
t
pr
i
or wr
itt
en perm
i
ss
i
on o
f
Dü
r
k
opp
Adl
er,
i
s pro
hibit
e
d
.
Dürkopp Adler reserves the right to amend at any time the technical specifications.
版权所有
，
不许
翻
印
版权
和
产权归杜克普爱华有
限公司
所有
。
未经杜克普爱华有
限公司
书面许
可，
禁
止以
任何方式
翻
印或复印本内容
，
包括摘
要。
杜克普爱华有限公司保留任何时候对技术规范进行更改的权利
Copyright © Dürkopp Adler - 2008

251-140042
1.Arm bed components 1.机壳部件
－1－Edition/版本：06/2008

251-140042

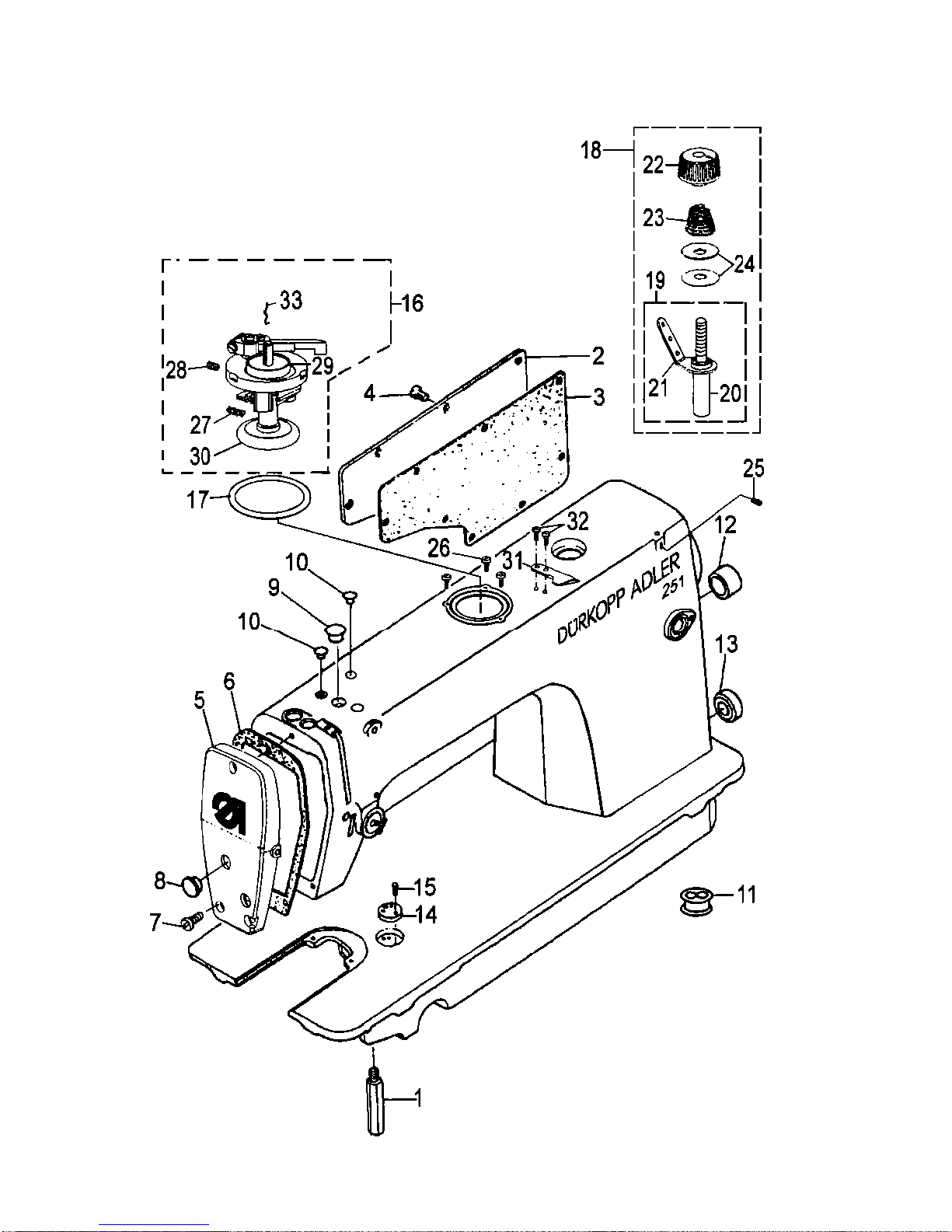

1.Arm bed components 1.机壳部件
序号 件 号 Description 名 称 Qty
1 0251 GS0548 Bed screw stud 底座支柱 4
2 0251 GK239 Side plate 后窗板 1
3 0251 GR3340 Gasket 后窗板垫 1
4 0251 GS053 Screw 3/16-28 L=9 后窗板螺钉3/16-28 L=9 8
5 0251 GR6245 Face plate 面板 1
6 0251 GR6162 Gasket 面板垫 1
7 0251 GS5198 Screw 3/16-28 L=12 面板螺钉3/16-28 L=12 3
8 0251 GR6163 Rubber plug 面板调节螺孔塞 2
9 0251 GR6164 Rubber plug 针杆曲柄螺孔塞 1
10 0251 GR6165 Rubber plug 挑线连杆销螺孔塞 2
11 0251 GR2045 Rubber bushing 电线过线圈 1
12 0251 GR6166 Rubber plug 送料调节螺孔塞 1
13 0251 GR6167 Rubber plug 下轴盲孔塞 1
14 0251 GR5791 Scale base plate 标尺座 1
15 0251 GS5054 Scew 11/64-40 L=5 标尺座螺钉11/64-40 L=5 2
16 0251 GR6250V17 Bobbin winder asm. 绕线器（部件） 1
17 0251 GRD1172 Bobbin winder cushion washer 绕线器密封垫 1
18 0251 GR6204V5 Thread tension comp 绕线张力部件 1
19 0251 GR6205V2 Thread tension shaft comp 绕线张力轴部件 1
20 0251 GZ1152 Thread tension shaft 绕线张力轴 1
21 0251 GR5013 Threading plate 绕线张力过线板 1
22 0251 GL1040 Nut 绕线张力旋钮螺母 1
23 0251 GW1107 Spring 绕线张力弹簧 1
24 0251 GR6284 Thread tension disk 绕线器张力夹线盘 2
25 0251 GS04 Screw 15/64-28 L=10.5 绕线张力器紧固螺钉15/64-28 L=10.5 1
26 0251 GS5187 Screw 11/64-40 L=6 绕线器安装螺钉 11/64-40 L=6 3
27 0251 GW1106 Spring 绕线轴座弹簧 1
28 0251 GW1104 Spring 动作板复位弹簧 1
29 0251 GR6257 Bobbin Support 梭心座 1
30 0251 GR6261 O-ring 绕线轮橡胶圈 1
31 0251 GR6201 Thread trimmer 割线刀 1
32 0251 GS5188 Screw 9/64-40 L=4 割线刀螺钉 9/64-40 L=4 2
33 0251 GW1105 Spring 绕线轴弹簧 1
－2－Edition/版本：06/2008

251-140042
2.Main shaft & thread take-up components
2.上轴、挑线部件
－3－Edition/版本：06/2008

251-140042

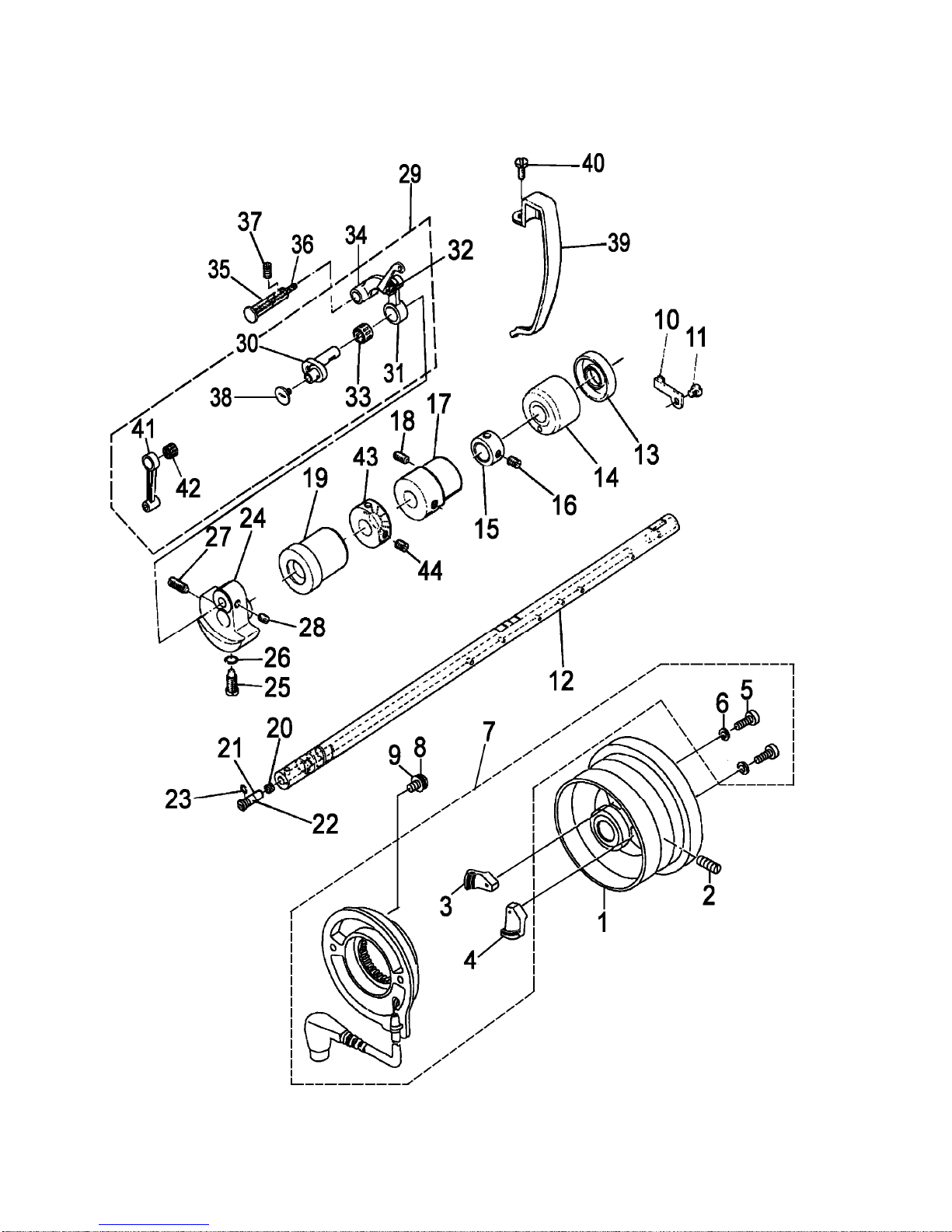

2.Main shaft & thread take-up components
2.上轴、挑线部件
序号 件 号 Description 名 称 Qty
1 0251 GP1030 Hand wheel 上轮 1
2 0251 GS03 Screw 15/64-28 L=15 上轮螺钉15/64-28 L=15 2
3 9800 12MPS02021 Magnet fitting base A asm. 磁钢组件A 1
4 9800 12MPS02022 Magnet fitting base B asm. 磁钢组件B 1
5 0251 GS0219 Screw 11/64-40 L=12 支承架螺钉 11/64-40 L=12 2
6 0251 GR2407 Washer 螺钉垫圈 2
7 9800 367102 Synchronizer 800-2H 上轴传感器部件 1
8 0251 GS0220 Screw 上轴传感器安装螺钉 2
9 0251 GR2409 Washer 安装螺钉 垫圈 2
10 0251 GR2410 Cable holder 电线安装导架 1
11 0251 GS0551 Screw 3/16-28 L=6 电线安装导架螺钉3/16-28 L=6 1
12 0251 GZ431 Main shaft 上轴 1
13 0251 GR6005 Oil seal 上轴油封 1
14 0251 GO1137 Main shaft bushing, rear 上轴后轴套 1
15 0251 GR1469 Thrust collar 上轴挡圈 1
16 0251 GS39 Screw 1/4-40 L=6 上轴挡圈螺钉1/4-40 L=6 2
17 0251 GO1138 Bushing, intermediats 上轴中轴套 1
18 0251 GS0549 Screw 15/64-28 L=9 上轴中轴套螺钉15/64-28 L=9 1
19 0251 GO1139 Main shaft bushing, front 上轴前轴套 1
20 0251 GR1470 Oil seal 曲柄油量限制毡 1
21 0251 GX334 Oil felt 曲柄油量调节销 1
22 0251 GO269 Rubber bushing 曲柄油量调节销套 1
23 0251 GR1471 O-ring 曲柄油量调节销O形圈 1
24 0251 GH1123 Counterweight 针杆曲柄 1
25 0251 GS06 Screw 9/32-28 L=16 针杆曲柄定位螺钉 9/32-28 L=16 1
26 0251 GR1472 O-ring 定位螺钉O形圈 1
27 0251 GS0550 Screw 9/32-28 L=16 针杆曲柄紧固螺钉9/32-28 L=16 1
28 0251 GS39 Screw 1/4-40 L=6 挑线曲柄定位螺钉 1/4-40 L=6 2
29 0251 GH1131V8 Thread take-up asm. 挑线杆部件 1
30 0251 GH563 Needle bar crank asm. 挑线曲柄部件 1
31 0251 GH564V4 Thread take-up lever asm. 挑线杆分部件 1
32 0251 GR3349 Rubber bushing 挑线杆防油套 1
33 0251 GO270 Needle bearing 挑线杆滚针轴承 1
34 0251 GH566 Thread take-up crank 挑线连杆 1
35 0251 GX1129 Thread take-up crank shaft 挑线连杆销 1
36 0251 GR3350 Oil wick 挑线连杆销油线 1
37 0251 GS04 Screw 15/64 L=10.5 挑线连杆销螺钉15/64 L=10.5 1
38 0251 GS09 Screw (left twist) 9/64-40 L=4.8 挑线曲柄左旋螺钉9/64-40 L=4.8 1
39 0251 GK1050 Thread take-up lever cover 挑线杆护罩 1
40 0251 GS5186 Screw 3/16-28 L=6 挑线杆护罩螺钉3/16-28 L=6 1
41 0251 GH334 Needle bar crank rod 针杆连杆 1
42 0251 GO270 Needle bearing 针杆连杆滚针轴承 1
43 0251 GP1024 Bobbin winder driving wheel 绕线驱动轮 1
44 0251 GS0155 Screw 15/64-28 L=9 绕线驱动轮螺钉 15/64-28 L=9 2
－4－Edition/版本：06/2008

251-140042
3.Needle bar & thread tension components 3.针杆、夹线部件
－5－Edition/版本：06/2008

251-140042

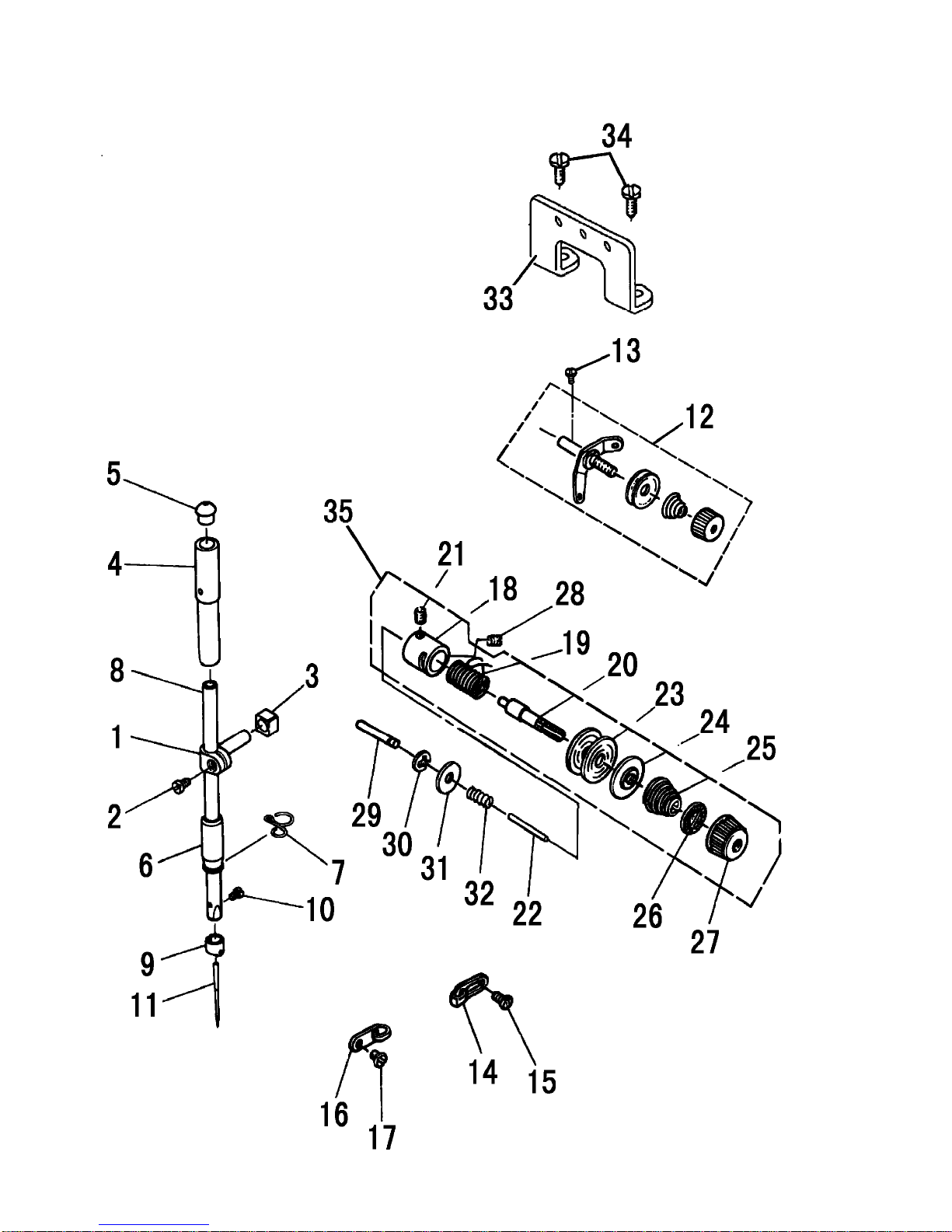

3.Needle bar & thread tension components 3.针杆、夹线部件
序号 件 号 Description 名 称 Qty
1 0251 GR1478 Needle bar connection asm. 针杆连接柱 1
2 0251 GS042 Screw 9/64-40 L=7.5 针杆连接柱螺钉 9/64-40 L=7.5 1
3 0251 GU168 Slide block 针杆连接柱滑块 1
4 0251 GO1092 Needle bar bushing, upper 针杆上轴套 1
5 0251 GR6174 Cap 针杆上轴套孔塞 1
6 0251 GO1093 Needle bar bushing, lower 针杆下轴套 1
7 0251 GR3351 Needle bar thread guide 针杆下轴套线钩 1
8* 0251 GZ1150 Needle bar (DBX1) 针杆
(
DBX1
)
1
8** 0251 GZ1174 Needle bar (134) 针杆
(
134
)
1
9 0251 GR3352 Needle bar thread guide 针杆线钩 1
10 0251 GS071 Screw 1/8-44 L=4.5 支针螺钉1/8-44 L=4.5 1
11* 0251 GV15 Needle (DBX1# 14) 机针
(
DBX1# 14
)
1
11** 9092 013400 090 Needle (134 Nm90) 机针
(
134 Nm90
)
1
12 0251 GR6269V5 First thread tension asm. 上夹线器部件 1
13 0251 GS5186 Screw 3/16-28 L=6 上夹线器螺钉3/16-28 L=6 1
14 0251 GR3354 Frame thread guide, right 右线钩 1
15 0251 GS0552 Screw 11/64-40 L=6 右线钩螺钉 11/64-40 L=6 1
16 0251 GR3355 Frame thread guide, left 左线钩 1
17 0251 GS0552 Screw 11/64-40 L=6 左线钩螺钉 11/64-40 L=6 1
18 0251 GR1635 Tension post socket 挑线簧调节座 1
19 0251 GW1109 Take-up spring 挑线簧 1
20 0251 GS015 Screw 夹线螺钉 1
21 0251 GS016 Set screw 9/64-40 L=5.5 夹线螺钉紧固螺钉9/64-40 L=5.5 1
22 0251 GX567 Thread release pin 松线钉 1
23 0251 GR1488 Tension disc 夹线板 2
24 0251 GR1489 Tension disc holder 松线板 1
25 0251 GW1110 Tension spring 夹线簧 1
26 0251 GR1490 Tension disc stopper 夹线制动板 1
27 0251 GL1037 Tension nut 夹线螺母 1
28 0251 GS48 Screw 15/64-28 L=7 夹线器螺钉15/64-28 L=7 1
29 0251 GX568 Tension release supporting pin 松线辅钉 1
30 0251 GR1717 Snap ring 松线辅钉挡圈 1
31 0251 GR3357 Washer plate 松线辅钉垫片 1
32 0251 GW432 Tension release supporting spring 松线辅钉弹簧 1
33 0251 GR6179 Thread guide 导线板 1
34 0251 GS5186 Screw 3/16-28 L=6 导线板螺钉 3/16-28 L=6 2
35 0251 GR6298V10 Thread tension asm. 夹线器部件 1
* FOR ASIA 销往亚洲
** FOR EUROPE 销往欧洲
－6－Edition/版本：06/2008

0251-140042
4.Presser bar components 4.压料部件
－7－Edition/版本：06/2008

0251-140042

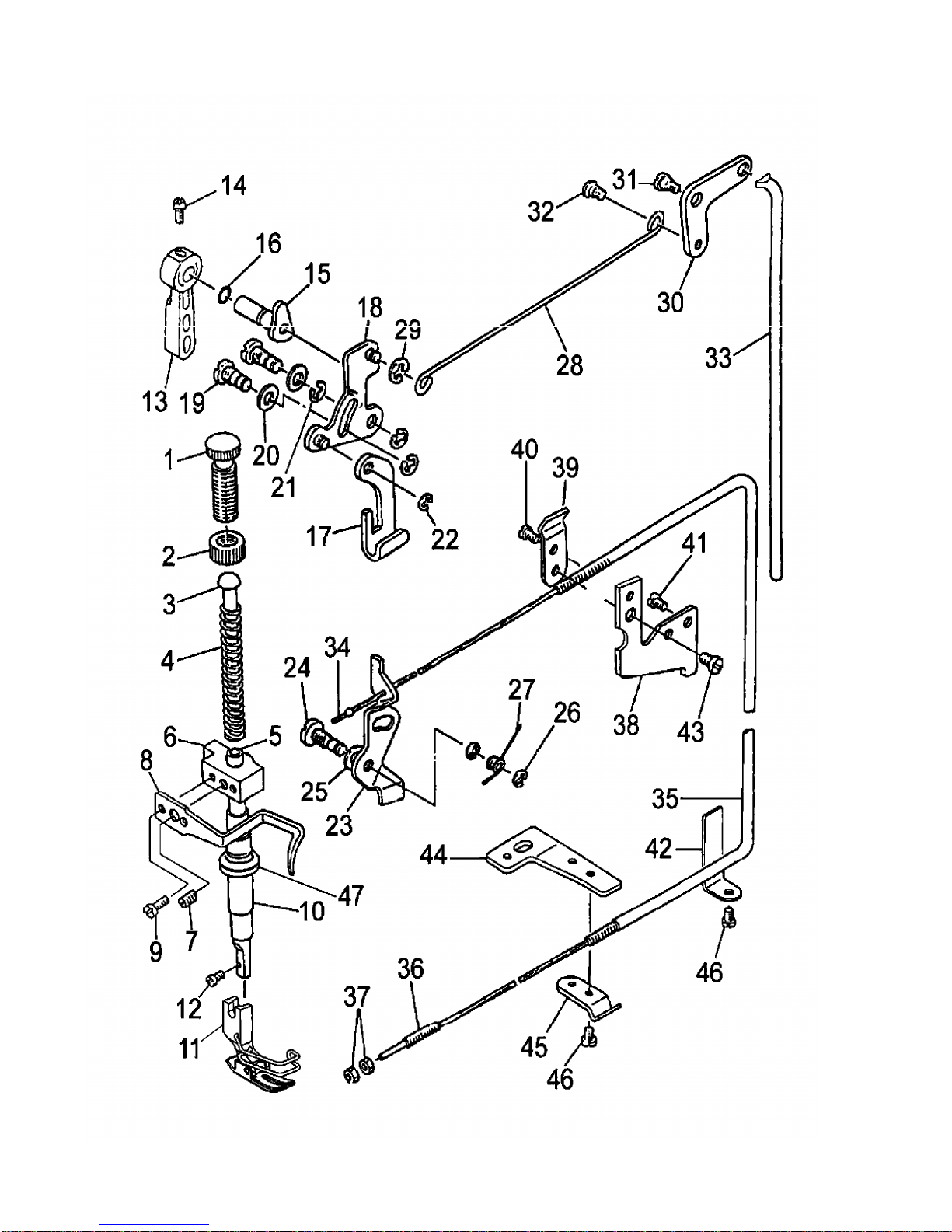

4.Presser bar components 4.压料部件
序号 件 号 Description 名 称 Qty
1 0251 GS0553 Presser spring regulator 调压螺钉 1
2 0251 GL0114 Nut 1/2-28 调压螺母 1/2-28 1
3 0251 GR1494 Presser guide bar 调压导杆 1
4 0251 GW253 Presser spring 调压簧 1
5 0251 GZ275 Presser bar 压杆 1
6 0251 GR3358 Needle bar guide bracket 压杆导架 1
7 0251 GS033 Screw 1/4-40 L=8 压杆导架螺钉1/4-40 L=8 1
8 0251 GR3359 Presser bar thread guide 缓线调节勾 1
9 0251 GS0100 Screw9/64-40 L=8.5 缓线调节勾螺钉9/64-40 L=8.5 2
10 0251 GO1135 Presser bar bushing, lower 压杆衬套 1
11 0251 GM1080V5 Presser foot asm. 活压脚部件 1
12 0251 GS020 Screw 9/64-40 L=10.5 活压脚螺钉 9/64-40 L=10.5 1
13 0251 GR3360 Hand lifter 压脚扳手 1
14 0251 GS0554 Screw 9/64-40 L=9.5 压脚扳手螺钉 9/64-40 L=9.5 1
15 0251 GR3361V2 Hand lifter cam asm. 压脚扳手凸轮部件 1
16 0251 GR1503 O-ring 压脚扳手轴O形圈 1
17 0251 GR3363 Lifting lever 压脚升降板 1
18 0251 GR3364V3 Hand lifter link asm. 抬压脚前杠杆部件 1
19 0251 GS0161 Link shaft 前杠杆螺纹销 2
20 0251 GR2035 Gasket 螺纹销垫圈 2
21 0251 GR1510 Snap ring 螺纹销开口垫圈 3
22 0251 GR3366 Snap ring 升降板连接特制开口挡圈 1
23 0251 GR3367 Tension release plate 松线顶板 1
24 0251 GS0162 Tension release shaft 松线顶板螺纹销 1
25 0251 GR2035 Washer 螺纹销垫圈 1
26 0251 GR1510 Snap ring 螺纹销开口挡圈 2
27 0251 GW433 Tension release return spring 松线顶板复位簧 1
28 0251 GR3368 Lifting lever connecting rod 抬压脚拉杆 1
29 0251 GR1510 Snap ring 拉杆开口挡圈 1
30 0251 GR3369 Lifting lever link 抬压脚后杠杆 1
31 0251 GS0557 Hinge screw 后杠杆轴位螺钉 1
32 0251 GS0558 Hinge screw 抬压脚拉杆螺钉 1
33 0251 GR3370 Connecting rod vertical 抬压脚顶杆 1
34 0251 GR2416 Wire cable 松线拉丝 1
35 0251 GR2418 Wire tube 松线拉丝软管 1
36 0251 GS078 Set screw 松线拉丝调节螺钉 1
37 0251 GL19 Nut 松线拉丝调节螺母 2
38 0251 GR6246 Wire holder bracket (upper) 软管支承板 1
39 0251 GR2420 Wire holder 支承外压板 1
40 0251 GS080 Screw 11/64-40 L=7 支承外压板螺钉11/64-40 L=7 1
41 0251 GS0551 Screw 3/16-28 L=6 软管支承板螺钉 3/16-28 L=6 1
42 0251 GR2421 Wire cable holder 软管侧面定位板 1
43 0251 GS0551 Screw 3/16-28 L=6 定位板螺钉3/16-28 L=6 1
44 0251 GR2422 Wire holder bracket (lower) 软管下支承板 1
45 0251 GR2420 Wire holder 下支承外压板 1
46 0251 GS010 Screw 11/64-40 L=5 下支承外压板螺钉11/64-40 L=5 2
47 0251 GK1051 Oil protecting bushing 压杆防油套 1
－8－Edition/版本：06/2008

251-140042
5.Hook driving shaft components 5.勾线部件
－9－Edition/版本：06/2008

251-140042

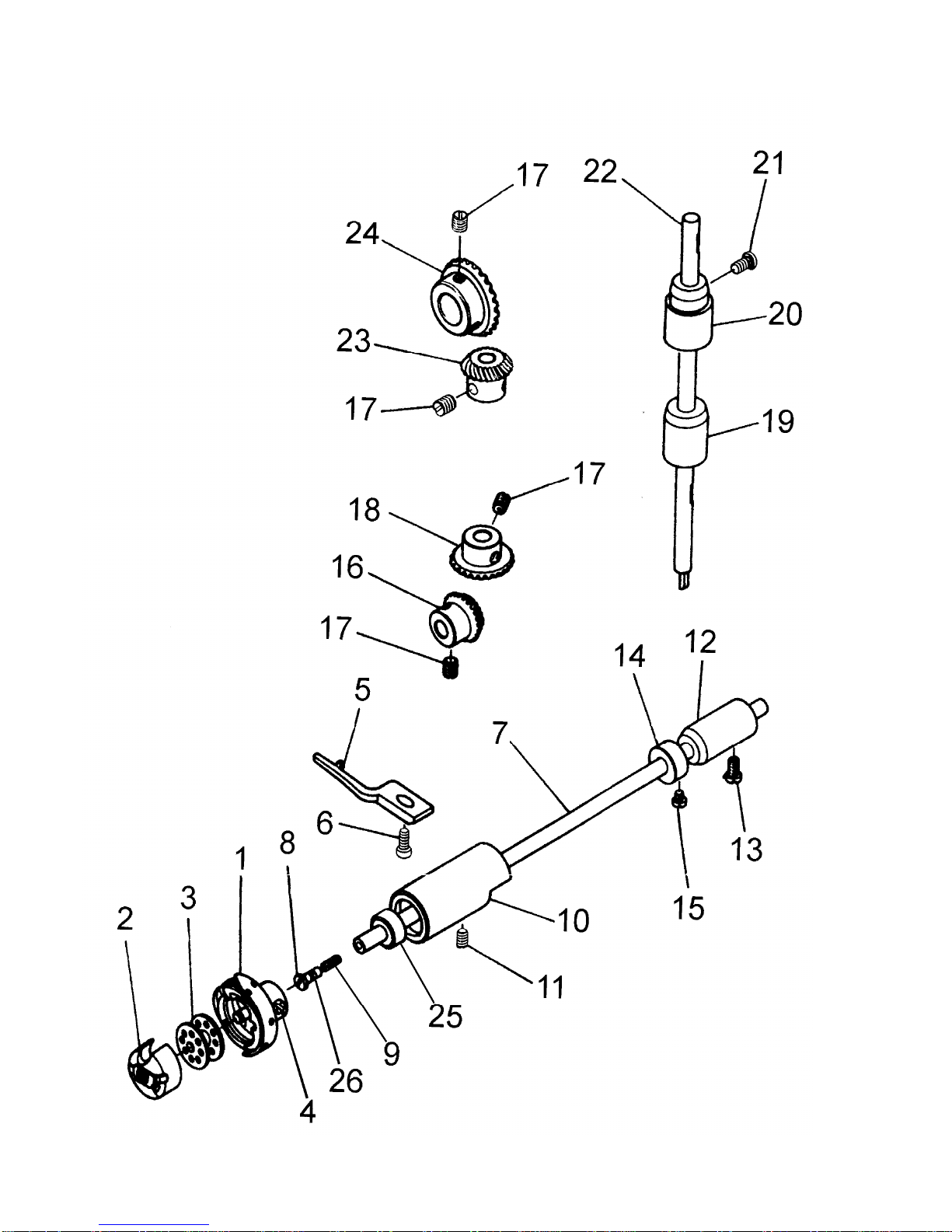

5.Hook driving shaft components 5.勾线部件
序号 件 号 Description 名 称 Qty
1 0251 GN177 Hook asm. 旋梭 1
2 0251 GN1036 Bobbin case asm. 梭子 1
3 0251 GN163 Bobbin 梭心 1
4 0251 GS029 Screw SM4.46×40 L=4.7 旋梭紧固螺钉SM4.46×40 L=4.7 2
5 0251 GR1685 Positioning finger 旋梭定位钩 1
6 0251 GS030 Screw 11/64-40 L=9.5 旋梭定位钩螺钉11/64-40 L=9.5 1
7 0251 GZ434 Hook driving shaft 下轴 1
8 0251 GS031 Oil seal screw 下轴限油螺钉 1
9 0251 GR1515 Oil wick 下轴限油芯 1
10 0251 GO1148 Lower shaft bushing asm. front 下轴前轴套部件 1
11 0251 GS0559 Screw 15/64-28 L=4 下轴前轴套螺钉 15/64-28 L=4. 1
12 0251 GO470 Bushing, rear 下轴后轴套 1
13 0251 GS053 Screw 3/16-28 L=9 下轴后轴套螺钉3/16-28 L=9 1
14 0251 GR1519 Thrust collar 下轴挡圈 1
15 0251 GS082 Screw 11/64-40 L=4.8 下轴挡圈螺钉11/64-40 L=4.8 2
16 0251 GC165 Lower shaft gear, small 下轴伞齿轮（小） 1
17 0251 GS033 Screw 1/4-40 L=8 伞齿轮螺钉 1/4-40 L=8 8
18 0251 GC166 Upright shaft gear, large 竖轴下伞齿轮（大） 1
19 0251 GO471 Upright shaft bushing, lower 竖轴下轴套 1
20 0251 GO472 Upright shaft bushing, upper 竖轴上轴套 1
21 0251 GS053 Screw 3/16-28 L=9 竖轴上轴套螺钉 3/16-28 L=9 1
22 0251 GZ435 Upright shaft 竖轴 1
23 0251 GC167 Upright shaft gear, small 竖轴上伞齿轮（小） 1
24 0251 GC168 Main shaft gear, large 上轴伞齿轮（大） 1
25 0251 GR6238 Oil seal 下轴油封 1
26 0251 GR6181 O-ring 下轴限油螺钉O形圈 1
－10－Edition/版本：06/2008

251-140042
6.Feed machanism components 6.送料部件
－11－Edition/版本：06/2008

251-140042
6.Feed machanism components 6.送料部件
序号 件 号 Description 名 称 Qty
1 0251 GR6247V6 Feed drive eccentric cam asm. 送
料偏
心
轮部件
1
2 0251 GT198 Feed drive eccentric cam 送
料偏
心
轮
1
3 0251 GS034 Screw 1/4-40 L=11 送料偏心轮螺钉1/4-40 L=11 2
4 0251 GR3373 Thrust collar 送
料偏
心
轮
盖
板
1
5 0251 GS011 Screw 9/64-40 L=6 偏心轮盖板螺钉 9/64-40 L=6 2
6 0251 GH568 Rocker shaft connecting rod 送
料
连
杆
1
7 0251 GX1029 Walking foot pin 送
料
连
杆销
1
8 0251 GS0560 Screw 9/64-40 L=6 送料连杆销螺钉9/64-40 L=6 1
9 0251 GR5254 Walking foot link 送
料
长摆
动板
2
10 0251 GR5255 Connecting link 送
料短
摆
动板
2
11 0251 GX1030 Walking foot pin
短
摆
动板
连
接销
2
12 0251 GS0560 Screw 9/64-40 L=6 连接销螺钉9/64-40 L=6 2
13 0251 GR6288V3 Walking foot adjusting link 送
料
摆
动板座部件
1
14 0251 GX573
A
djusting link fulcrum shaft 送
料
摆
动板座
左
销
1
15 0251 GS48 Screw 15/64-28 L=7 左销螺钉15/64-28 L=7 1
16 0251 GX573
A
djusting link fulcrum shaft 送
料
摆
动板座
右
销
1
17 0251 GS48 Screw 15/64-28 L=7 右销螺钉 15/64-28 L=7 1
18 0251 GH569 Feed rocker shaft crank asm. 送
料曲柄
1
19 0251 GX1031 Walking foot pin 送
料曲柄销
1
20 0251 GS0560 Screw 9/64-40 L=6 曲柄销螺钉 9/64-40 L=6 1
21 0251 GS0561 Screw 3/16-28 L=14 送料曲柄螺钉 3/16-28 L=14 1
22 0251 GZ436 Feed rocker shaft 送
料轴
1
23 0251 GR1524 Retaining ring 送
料轴用挡圈
1
24 0251 GR1469 Thrust collar 送
料轴挡圈
1
25 0251 GS39 Screw rocker shaft bushing 1/4-40 L=6 送料轴挡圈螺钉1/4-40 L=6 2
26 0251 GO473 Feed rocker shaft boshing asm. 送
料轴用轴套
1
27 0251 GR6322V8 Feed dog asm. 送
料牙小
组
件
1
28 0251 GR3378 Oil wick 送
料轴油线
1
29 0251 GR6317 Feed rocker asm.
牙架座
1
30 0251 GS69 Screw 3/16-28 L=14 牙架座螺钉3/16-28 L=14 1
31 0251 GR1528 Washer
牙架座螺
钉垫
圈
1
32 0251 GR6241V4 Feed bar asm.
牙架部件
1
33 0251 GX418 Feed bar shaft
牙架销
1
34 0251 GS092 Screw 11/64-40 L=7 牙架销螺钉11/64-40 L=7 1
35 0251 GM1086 Feed dog 送
料牙
1
36 0251 GS072 Screw 1/8-44 L=6 送料牙螺钉1/8-44 L=6 2
37 0251 GM1068 Throat plate
针板
1
38 0251 GS044 Screw 11/64-40 L=8.5 针板螺钉11/64-40 L=8.5 2
39 0251 GM1073V3 Bed slide asm.
推板部件
1
40 0251 GM204 Slide plate
推板
1
41 0251 GW1096 Bed slide spring
推板
簧1
42 0251 GS045 Screw 3/32-56 L=1.9 推板簧螺钉3/32-56 L=1.9 2
43 0251 GH570 Driving shaft crank asm. front
抬牙
叉形
曲柄
1
44 0251 GS037 Screw 11/64-40 L=10.5 抬牙叉形柄螺钉11/64-40 L=10.5 1
45 0251 GZ437 Lifting shaft
抬牙轴
1
46 0251 GR1524 Retaining ring
抬牙轴轴
用
挡圈
1
47 0251 GO473 Feed rocker shaft bushing
抬牙轴前轴套
1
48 0251 GH571 Rear crank asm.
抬牙后曲柄
1
49 0251 GS049 Screw 3/16-28 L=12 抬牙后曲柄螺钉 3/16-28 L=12 1
50 0251 GH572 Connecting rod
抬牙
连
杆
1
51 0251 GS0562 Hinge screw
抬牙
连
杆轴位螺
钉1
52 0251 GL7 Nut 9/32-28 抬牙连杆轴位螺母 9/32-28 1
53 0251 GR1535 Snap ring
抬牙
连
杆轴
用
挡圈
1
54 0251 GR1469 Thrust collar asm.
抬牙轴挡圈
1
55 0251 GS39 Screw 1/4-40 L=6 抬牙轴挡圈螺钉1/4-40 L=6 2
56 0251 GR6182 Oil protecting rubber ring 送
料轴
防油
套
2
57 0251 GRD1087 Washer
牙架座
垫
圈
1
－12－Edition/版本：06/2008

251-140042

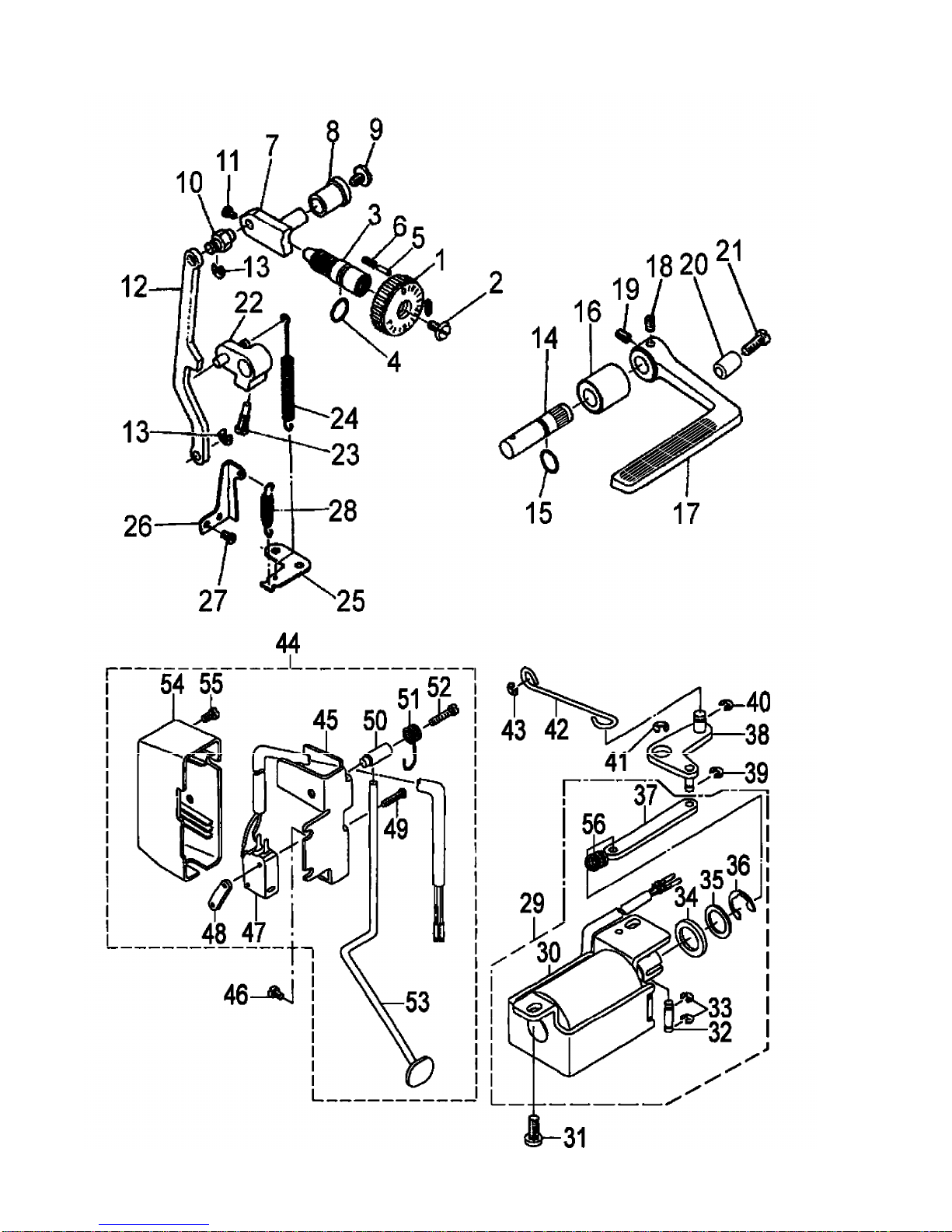

7.Feed regulating components 7.送料调节部件
－13－Edition/版本：06/2008

1
251-140042
7.Feed regulating components 7.送料调节部件
序号 件 号 Description 名 称 Qty
1 0251 GR6265 Feed dial 送料距旋钮 1
2 0251 GS0563 Screw 3/16-28 L=18 送料距旋钮螺钉 3/16-28 L=18 1
3 0251 GS0564 Feed regulator screw 送料调节螺柱 1
4 0251 GR3383 O-ring 送料调节螺柱O形圈 1
5 0251 GX576 Pin 送料距锁合销 1
6 0251 GW257 Spring 送料距锁合簧 1
7 0251 GR3384 Feed regulator 送料调节器 1
8 0251 GO474 Feed regulator bushing 送料调节器轴套 1
9 0251 GS0565 Screw 3/16-28 L=7 送料调节器轴端螺钉 3/16-28 L=7 1
10 0251 GX577 Feed regulator pin 倒送料连杆销 1
11 0251 GS011 Screw 9/64-40 L=6 连杆销螺钉 9/64-40 L=6 2
12 0251 GH1126 Feed regulator rod 倒送料连杆 1
13 0251 GR1510 Snap ring 倒送料连杆销挡圈 2
14 0251 GZ1027 Feed reverse shaft 倒送料轴 1
15 0251 GR3385 O-ring 倒送料轴O形圈 1
16 0251 GO1094 Feed reverse shaft bushing 倒送料轴轴套 1
17 0251 GR6184V2 Feed reverse control lever asm. 倒送料扳手部件 1
18 0251 GS050 Screw 1/4-40 L=10 倒送料扳手定位螺钉 1/4-40 L=10 1
19 0251 GS033 Screw 1/4-40 L=8 倒送料扳手螺钉 1/4-40 L=8 1
20 0251 GR2428 Reverse feed lever stopper 倒送料扳手挡圈 1
21 0251 GS0222 Screw 3/16-28 L=18 挡圈螺钉 3/16-28 L=18 1
22 0251 GH574V2 Feed reverse arm asm. 倒送料曲柄部件 1
23 0251 GS0566 Feed reverse arm screw 倒送料曲柄螺钉 1
24 0251 GW1103 Feed reverse spring 倒送料拉簧 1
25 0251 GR3387 Feed spring hook 拉簧固定板 1
26 0251 GR3388
A
djusting link spring guide 摆动板座复位板 1
27 0251 GS0567 Screw 11/64-40 L=5 复位板螺钉 11/64-40 L=5 2
28 0251 GW436
A
djusting link spring 摆动板座复位簧 1
29 0251 GR6273V9 Reverse feed magnet asm. 倒送料电磁铁部件 1
30 0251 GD305 Reverse feed magnet 倒送料电磁铁 1
31 0251 GS0223 Screw 15/64-28 L=12 安装螺钉15/64-28 L=12 2
32 0251 GX419 Plunger arm pin 铁芯连接销 1
33 0251 GR1717 Snap ring 连接销挡圈 2
34 0251 GR1695 Rubber plunger 铁芯橡皮垫 1
35 0251 GR2429 Washer 铁芯垫 1
36 0251 GR1697 Snap ring 铁芯止动挡圈 1
37 0251 GH454 Reverse feed connecting link 铁芯连杆 1
38 0251 GR6263V3 Connecting arm asm. 自动倒送料曲柄部件 1
39 0251 GR1717 Snap ring 曲柄短销挡圈 1
40 0251 GR1510 Snap ring 曲柄长销挡圈 1
41 0251 GR2402 Snap ring 曲柄挡圈 1
42 0251 GR6158 Reverse feed connecting shaft 自动倒送料拉杆 1
43 0251 GR1510 Snap ring 拉杆挡圈 1
44 0251 GR2431V1 Reverse feed switch asm. 手触倒送料开关部件 1
45 0251 GR2432 Reverse feed switch base 开关支承架 1
46 0251 GS053 Screw 3/16-28 L=9 支承架安装螺钉3/16-28 L=9 2
47 0251 GD306 Reverse feed switch 微动开关 1
48 0251 GR2433 Reverse feed switch plate 微动开关安装板 1
49 0251 GS571 Screw M3×16 安装板螺钉M3×16 2
50 0251 GX422 Reverse feed switch shaft 开关安装销 1
51 0251 GW333 Reverse feed switch spring 安装销复位簧 1
52 0251 GS0224 Screw 开关杆定位螺钉 1
53 0251 GR2434V2 Reverse feed switch lever 开关杆部件 1
54 0251 GR2436 Cove
r
手触倒送料开关罩 1
55 0251 GS81 Screw 11/64-40 L=6 开关罩安装螺钉11/64-40 L=6 1
56 0251 GW1108 Spring 止推弹簧 1
－14－Edition/版本：06/2008

251-140042

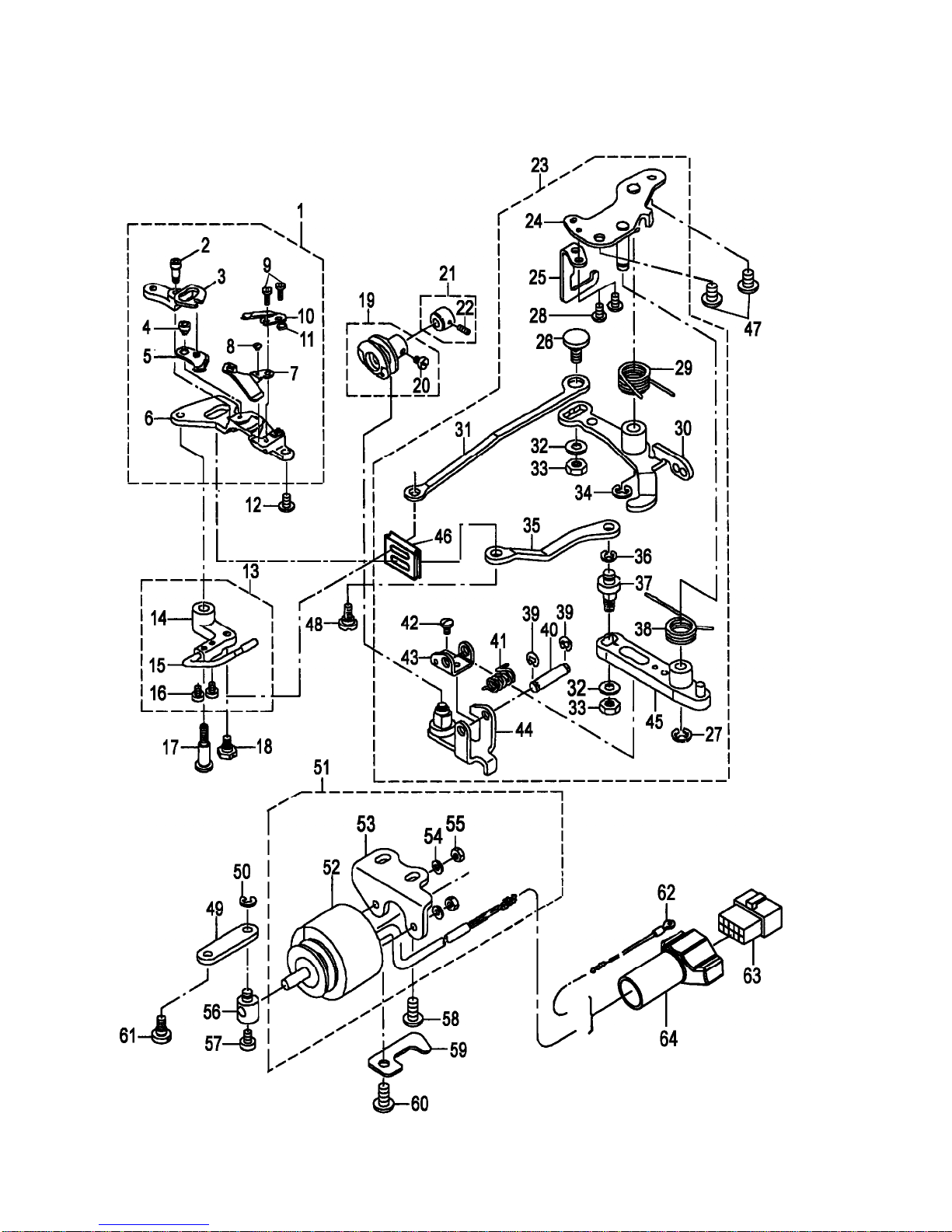

8.Thread trimmer components 8.剪线部件
－15－Edition/版本：06/2008

251-140042
8.Thread trimmer components 8.
剪线部件
序号 件 号 Description 名 称 Qty
1 0251 GR2437V11 Knife unit 剪线刀部件 1
2 0251 GS093 Hinge screw 摆动叉轴位螺钉 1
3 0251 GH457 Forked base for knife 动刀摆动叉 1
4 0251 GS0225 Moving knife hinge screw 动刀轴位螺钉 1
5 0251 GR2438V2 Moving knife asm. 动刀部件 1
6 0251 GR2440 Knife mounting 剪线刀座 1
7 0251 GR1706 Thread guide for knife 剪线导线钩 1
8 0251 GS095 Screw 3/32-56 L=2.3 剪线导线钩螺钉3/32-56 L=2.3 1
9 0251 GS072 Screw 1/8-44 L=6 定刀螺钉1/8-44 L=6 2
10 0251 GR1705 Counter knife 定刀 1
11 0251 GR1708 Counter knife spacer 定刀安装板 1
12 0251 GS81 Screw 11/64-40 L=7 剪线刀座螺钉11/64-40 L=7 1
13 0251 GR2441V4 Picker arm asm. 挡线器安装座部件 1
14 0251 GH458 Picker arm 挡线器座 1
15 0251 GR2442V4 Thread take-up picker asm. 挡线器部件 1
16 0251 GS096 Screw 9/64-40 L=5 挡线器杆螺钉9/64-40 L=5 2
17 0251 GS097 Hinge screw 挡线器座轴位螺钉 1
18 0251 GS022 Hinge screw 拉杆轴位螺钉 1
19 0251 GT172 Thread trimmer cam asm. 剪线凸轮 1
20 0251 GS0226 Screw 1/4-40 L=6 剪线凸轮螺钉1/4-40 L=6 2
21 0251 GR2444 Cam collar asm. 剪线凸轮挡圈 1
22 0251 GS032 Screw 11/64-40 L=4.5 挡圈螺钉11/64-40 L=4.5 1
23 0251 GR6274V27 Thread trimmer transmitting asm. 剪线传动部件 1
24 0251 GR2445V3 Thread trimmer base plate asm. 剪线驱动座部件 1
25 0251 GR2450 Driving arm stopper asm. 剪线保护板 1
26 0251 GS5199 Hinge screw 挡线器拉杆轴位螺钉 1
27 0251 GR1507 Snap ring 驱动曲柄定位挡圈 1
28 0251 GS81 Screw 11/64-40 L=7 保护板螺钉11/64-40 L=7 2
29 0251 GW336 Clutch spring 离合架复位簧 1
30 0251 GR2457V2 Clutch plate asm. 剪线离合架部件 1
31 0251 GR2460 Picker link 挡线器拉杆 1
32 0251 GR1599 Washer 连接销垫圈 2
33 0251 GL21 Nut 连接销螺母 2
34 0251 GR1507 Snap ring 离合架挡圈 1
35 0251 GR2456 Moving knife link 动刀驱动拉杆 1
36 0251 GR1510 Snap ring 连接销挡圈 1
37 0251 GX428 Moving knife link pin 拉杆连接销 1
38 0251 GW334 Clutch spring 剪线驱动曲柄复位簧 1
39 0251 GR1717 Snap ring 托板支承架销挡圈 2
40 0251 GX426 Rollar arm bracket 托板支承架销 1
41 0251 GW335 Rollar return spring 托板复位簧 1
42 0251 GS0560 Screw 9/64-40 L=6 托板支承架安装螺钉9/64-40 L=6 1
43 0251 GR2451 Rollar arm bracket 托板支承架 1
44 0251 GR2452V4 Rollar arm asm. 凸轮滚柱托板部件 1
45 0251 GH459V2 Clutch plate asm. 剪线驱动曲柄部件 1
46 0251 GR2462 Oil shield plate 挡油块 1
47 0251 GS062 Screw 15/64-28 L=9 驱动座安装螺钉15/64-28 L=9 2
48 0251 GS0227 Hinge screw 摆动叉驱动轴位螺钉 1
49 0251 GR6278 Clutch link 剪线电磁铁拉杆 1
50 0251 GR1510 Snap ring 节头挡圈 1
51 0251 GR6275V6 Thread trimmer solenoid asm. 剪线电磁铁部件 1
52 0251 GD307 Thread trimmer solenoid 剪线电磁铁 1
53 0251 GR2463 Solenoid base 支架 1
54 0251 GR1672 Washer 支架连接垫圈 2
55 0251 GL110 Nut 支架连接螺母 2
56 0251 GR2464 Solenoid pin 剪线电磁铁节头 1
57 0251 GS81 Screw 11/64-40 L=7 节头螺钉11/64-40 L=7 1
58 0251 GS0223 Screw 15/64-28 L=12 支架安装螺钉 15/64-28 L=12 2
59 0251 GR3400 Tube holder 电磁铁电线压板 1
60 0251 GS0223 Screw 15/64-28 L=12 电线压板螺钉15/64-28 L=12 1
61 0251 GS0228 Hinge screw 拉杆轴位螺钉 1
62 0251 GD1015 Ground wire asm. 接地线组件 1
63 0251 GD1013 Housing 阴连接器 1
64 0251 GD1014 Housing protection 连接器护套 1
－16－Edition/版本：06/2008

251-140042
9.Wiper components 9.拨线部件
－17－Edition/版本：06/2008

251-140042
9.Wiper components 9.拨线部件
序号 件 号 Description 名 称 Qty
1 0251 GR6302V27 Wiper asm. 拨线电磁铁部件 1
2 0251 GR2466V2 Wiper base asm. 拨线电磁铁支架部件 1
3 0251 GD308 Power source switch asm. 拨线开关 1
4 0251 GD309 Wiper solenoid 拨线电磁铁 1
5 0251 GS304 Screw M3×0.5 L=6 拨线电磁铁安装螺钉M3×0.5 L=6 3
6 0251 GD254 Washer 安装螺钉垫圈 3
7 0251 GR2468 Wipper rubber 铁芯橡皮垫 1
8 0251 GR2469 Wipper rubber 铁芯复位垫 1
9 0251 GX430 Wipper solenoid pin 铁芯传动销 1
10 0251 GR2470 Thrust collar asm. 传动销定位圈 1
11 0251 GS0229 Screw 1/8-44 L=2.5 定位圈螺钉1/8-44 L=2.5 2
12 0251 GR2471 Wiper link collar 传动销滚柱 1
13 0251 GR2472 Wiper link 拨线传动板 1
14 0251 GS0230 Hinge screw 传动板轴位螺钉 1
15 0251 GR2473 Wiper hinge screw collar 轴位螺钉定位套 1
16 0251 GL31 Nut 轴位螺钉螺母 1
17 0251 GW337 Wiper spring 传动板复位簧 1
18 0251 GR2474 Connecting Link 拨线拉杆 1
19 0251 GS0231 Wiper link hinge screw 拉杆轴位螺钉 1
20 0251 GL48 Nut 拉杆轴位螺钉螺母 1
21 0251 GZ344V3 Wiper driving shaft asm. 拨线驱动轴部件 1
22 0251 GR1662 Snap ring 驱动轴挡圈 1
23 0251 GR1510 Snap ring 拨线车由挡圈 1
24 0251 GR2475 Wiper rod 拨线杆 1
25 0251 GS0232 Screw 9/64-40 L=5 拨线杆紧固螺钉9/64-40 L=5 1
26 0251 GR2476 Bracker installing collar 螺钉套圈 1
27 0251 GK203 Wiper cover 拨线器罩 1
28 0251 GS304 Screw M3×0.5 L=6 拨线器罩螺钉M3×0.5 L=6 1
29 0251 GS053 Screw 3/16-28 L=9 支架安装螺钉3/16-28 L=9 2
30 0251 GR2477 Cord holder 电线压板 1
31 0251 GS053 Screw 3/16-28 L=9 电线夹螺钉 3/16-28 L=9 1
32 0251 GR1721 Cord holder 电线夹 1
33 0251 GR6159 Front Cord holder 电线前压板 1
－18－Edition/版本：06/2008
